Wago 2116-5204 2 vezetékes karos és nyomógombos átmenő sorkapocs, 16 mm², Push-in CAGE CLAMP, vizsgálóporttal, Ex i, DIN 35 × 15 és 35 × 7,5, kék
RRP:1 897 Ft/db
1 473 Ft/db
TOP ÁR
Több, mint 10 db azonnal, raktáron!
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 372 Ft/db
nettó 1 080 Ft/db
Több, mint 10 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre.
Rendeld meg -n belül és átadjuk a futárnak!
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

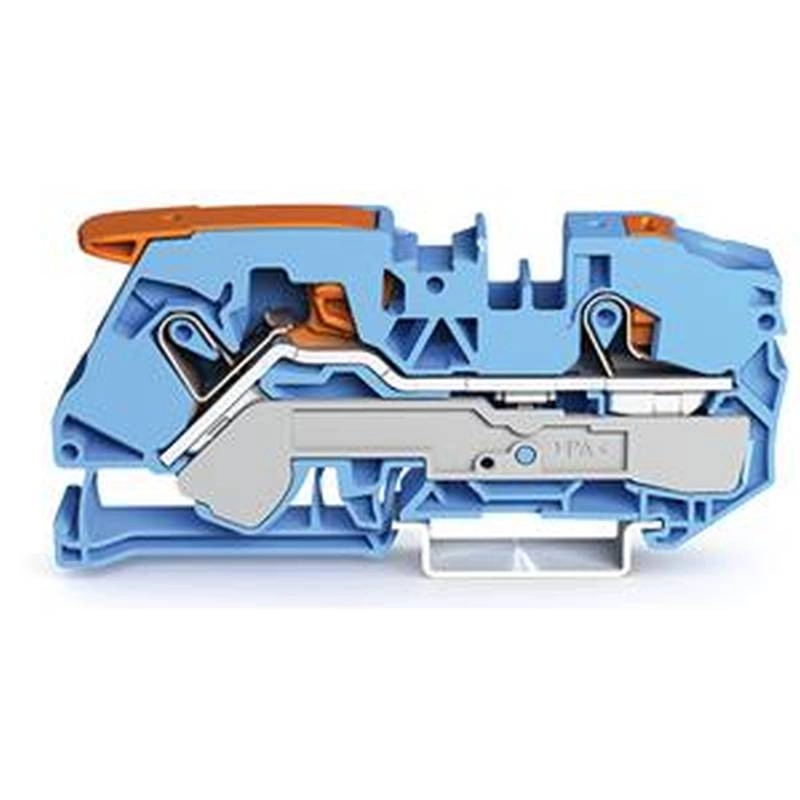

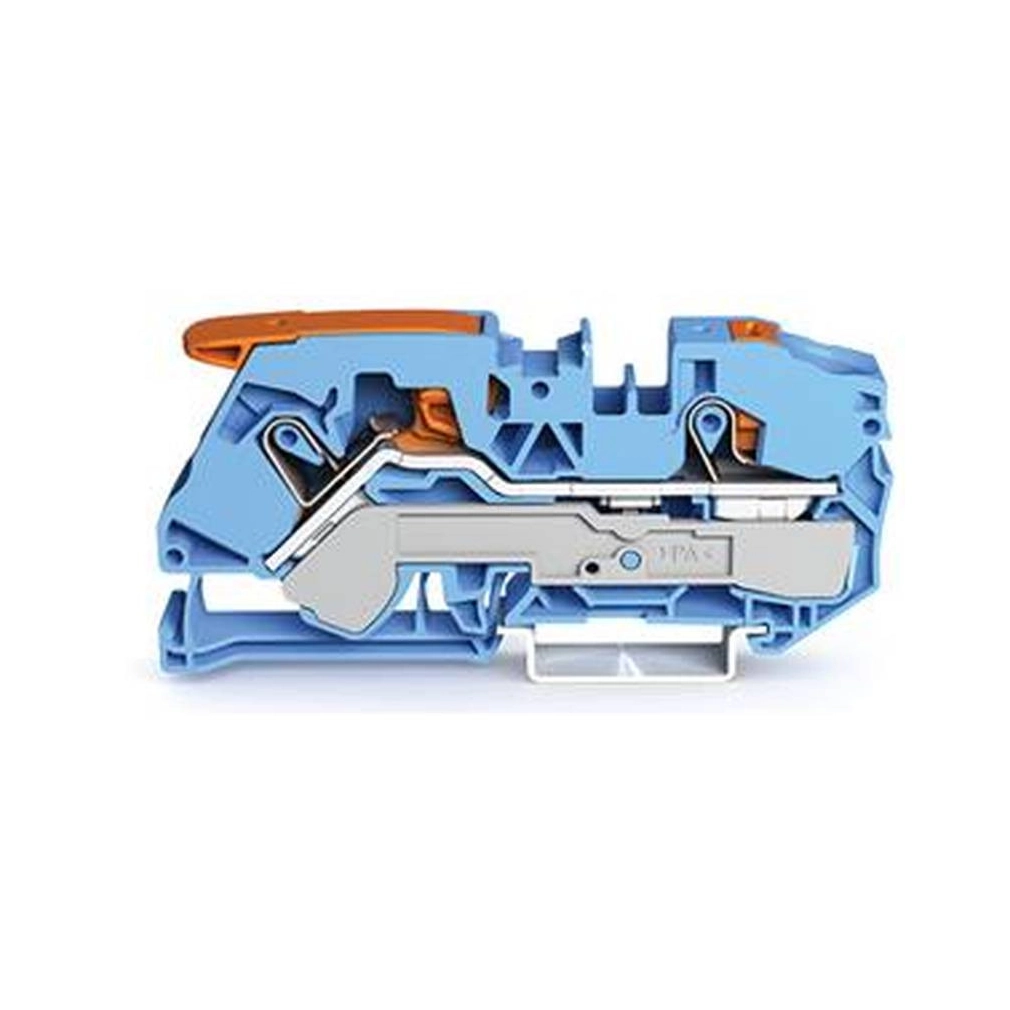

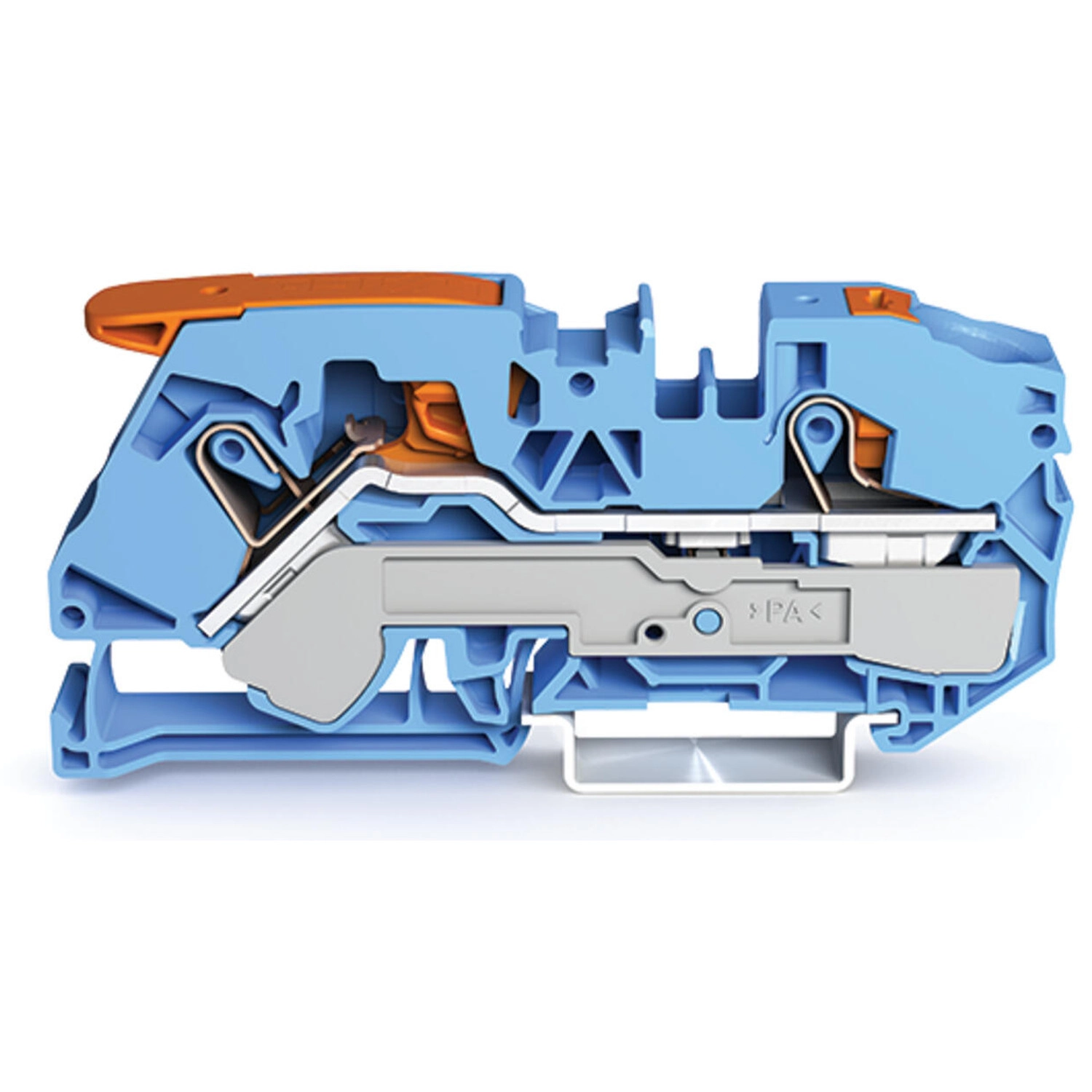

Átmenő sorkapocs, 2116-es sorozat, nyomógombos működtetés. A Wago 2116-5204 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 18–20 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 12 × 91,5 × 45,2 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–16 mm². A sínre szerelhető átmenő sorkapocs karral és nyomógombbal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozásokat kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden alkalmazáshoz megfelelő megoldást kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza.
A Wago 2116-5204 kék kétvezetékes átmenő sorkapocs 16 mm² névleges keresztmetszettel, vizsgálóporttal és Push-in CAGE CLAMP csatlakozással készül. Az 1. csatlakozást működtetőkarral, a 2. csatlakozást nyomógombbal kezelheted. Két csatlakozási pontja egy közös potenciálhoz tartozik; oldalsó és középső jelöléssel használható. 76 A-nél nagyobb áramterhelésnél 15 mm magas DIN 35 kalapsín szükséges.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 76 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél; III/3 | 90 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 76 A |
| Ex e II névleges áram áthidalóval | 65 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 18 ATEX 1012 U / IECEx: PTB 18.0019U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 2,4259 W |
| A veszteségi adat névleges árama | 76 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00042 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Csatlakozás 1 működtetése | Működtető kar |
| Csatlakozás 2 működtetése | Nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 16 mm² |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 6–16 mm² / 10–6 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| Bekötési irány | Felső bekötés |
| AWG adatok feltétele | Az AWG-adatokat az IEC szerint számították át. |
Geometria, anyag és környezet
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Magasság | 91,5 mm / 3,602 inch |
| Mélység a DIN-sín felső élétől | 37,1 mm / 1,461 inch |
| Mélység | 45,2 mm / 1,78 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre; 76 A-nél nagyobb áramterhelésnél kizárólag 15 mm magas DIN 35 sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Kék |
| Működtető színe | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,501 MJ |
| Tömeg | 33,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

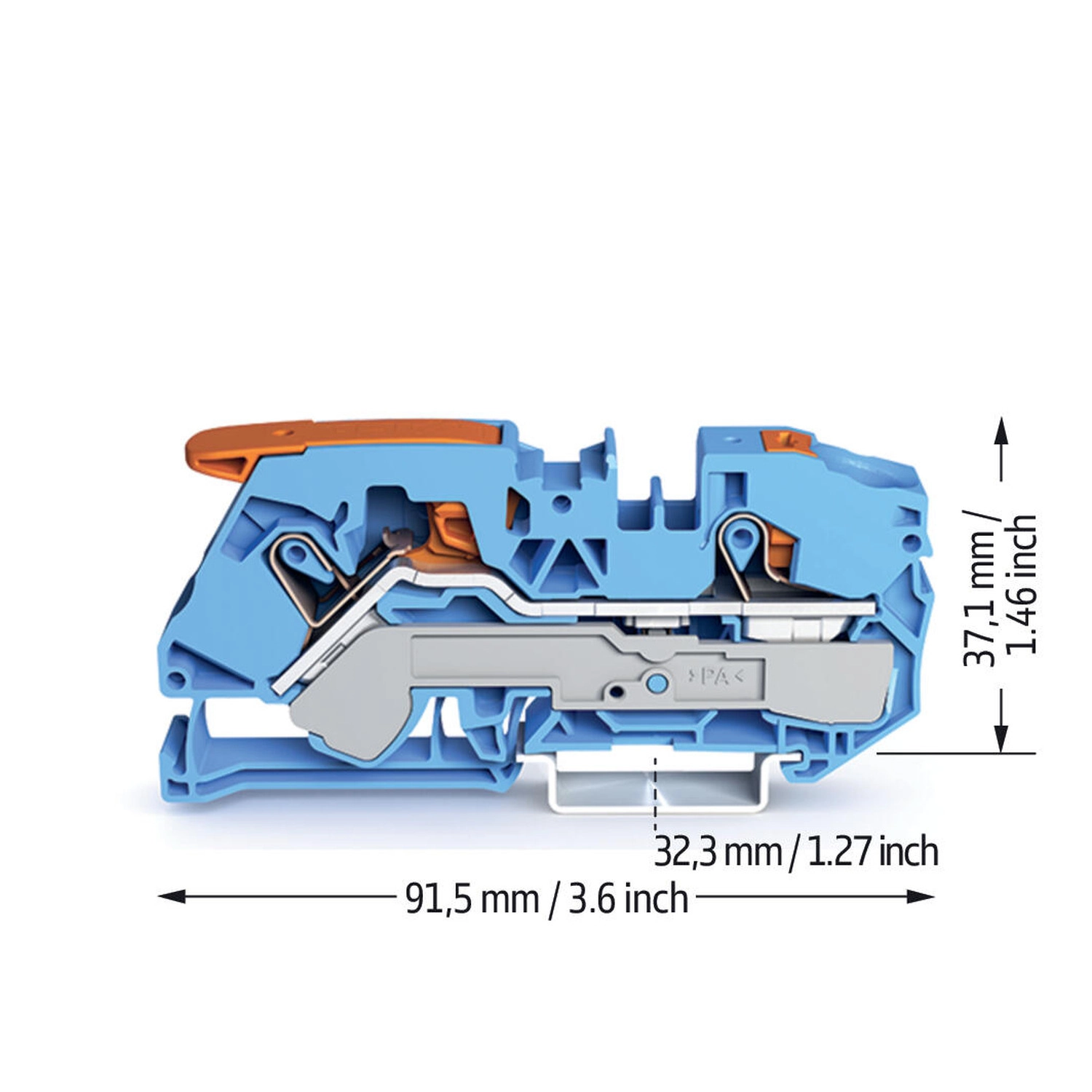

| Méretábra vízszintes teljes mérete | 91,5 mm / 3,6 inch |
| Méretábra vízszintes részmérete | 32,3 mm / 1,27 inch |
| Méretábra függőleges mérete | 37,1 mm / 1,46 inch |

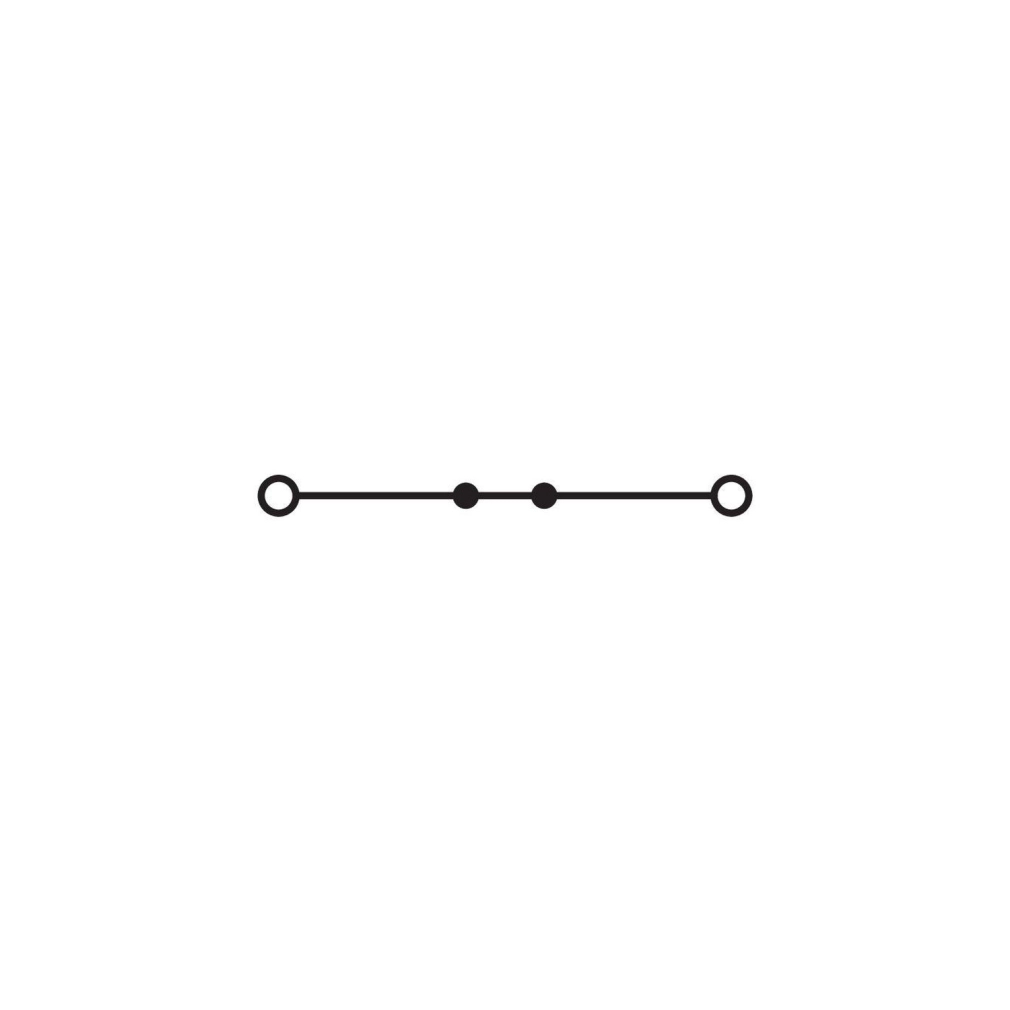

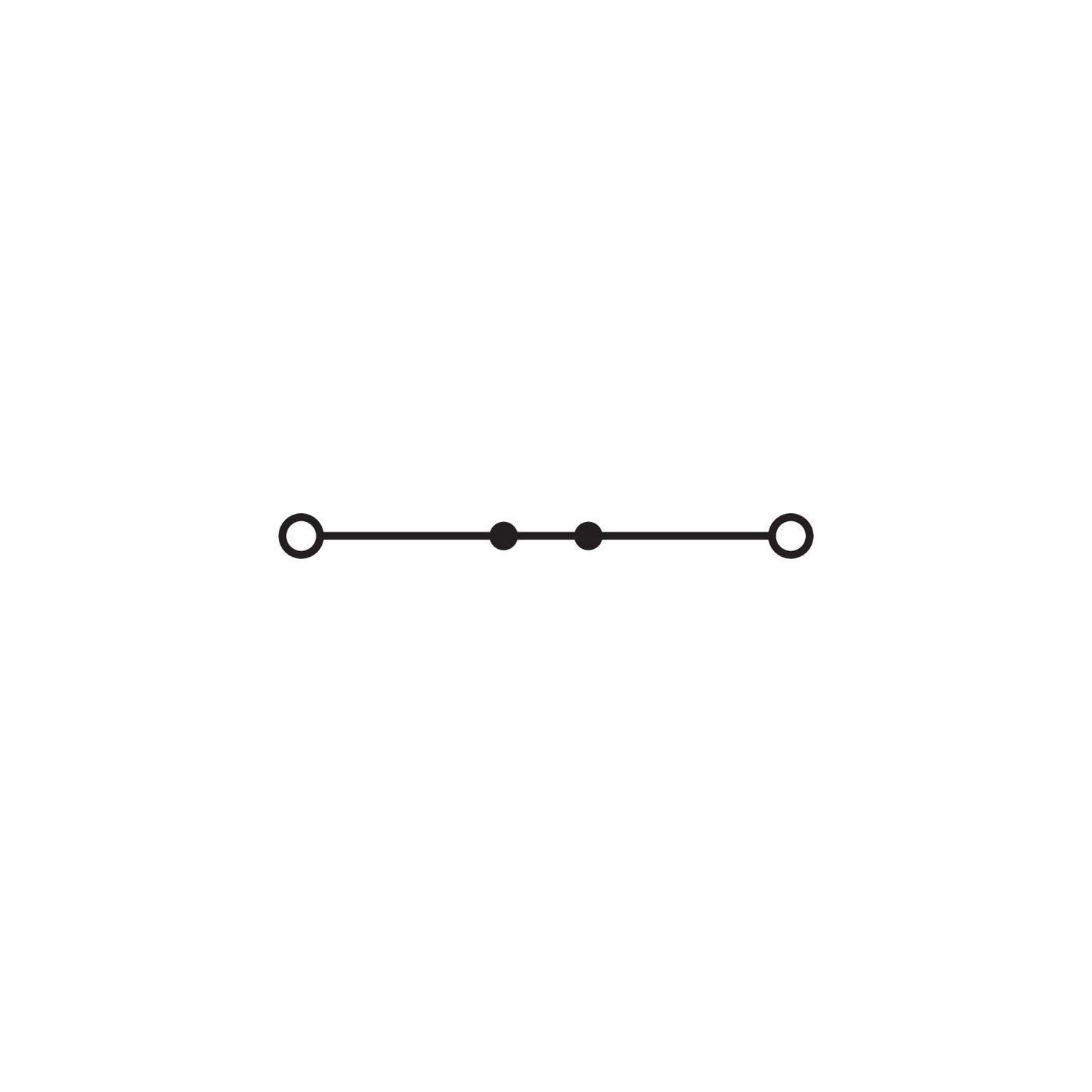

| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; a rajz folyamatos összekötést mutat. |
Egyedi alkalmazási és adateltérési feltételek
| Áramadatok eltérő feltételei | Az IEC/EN III/3 névleges áram 76 A, a legnagyobb vezeték-keresztmetszethez tartozó áram 90 A. Az UL/CSA B és C adat 85 A. Az Ex e II névleges áram 76 A, áthidalóval 65 A. A veszteségi adat 76 A-re vonatkozik. |
|---|---|
| Működtetési módok különbsége | Az 1. csatlakozás működtetőkarral, a 2. csatlakozás nyomógombbal működtethető. A karos bekötési lépések a karos csatlakozásra vonatkoznak. |
| Ex adatok hatóköre | A kék kivitel megnevezése megfelelő Ex i alkalmazásokhoz. Az 550 V és a külön Ex e II áramadatok nem Ex i bemeneti biztonsági paraméterek. Robbanásveszélyes térben a konkrét termék és beépítés érvényes tanúsítványait, valamint a Technical Section / Technical Explications előírásait kell figyelembe venni. |
| Méretábra hatóköre | A teljes és részleges vízszintes rajzméretek mellett külön szerepelnek a geometriai táblázat tengelynevei és mélységadatai. A meg nem nevezett részméretből nem következik további szerelési funkció. |
| Vizsgálóport és adapter | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 opcionális adapter külön 4 mm-es vizsgálódugóhoz való; ez nem módosítja a közvetlen vizsgálóport átmérőjét. |
| Burkolattartó hatóköre | A 709-169 az opcionális listában szerepel; saját tartozékleírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. A tartozék felsorolása nem módosítja e sorkapocs sorozatazonosítóját. |
| DIN-sín feltétele 76 A felett | 76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN 35 kalapsínt kell használni. |
| Vezetékfajták eltérő felső határa | Tömör vezetékhez 16 mm², többeres és finom elemi szálas vezetékhez 25 mm² szerepel; szigetelt érvéghüvellyel 16 mm². Az általános termékismertető 0,5–16 mm²-es megfogalmazása nem helyettesíti a vezetékfajtánkénti táblázatot. |
| ATEX azonosítók alakja | A kiértékelési sor PTB 18 ATEX 1012 U, a jóváhagyási sor PTB ATEX 1012 U alakot tartalmaz. A két forrásalak külön szerepel; a rövidebből nem egészíthető ki önkényesen az évszám. |
| Használaton kívüli vezetékbemenet | Az opcionális 2016-100 sárga érintésvédő a használaton kívüli vezetékbemenetekhez megadott burkolat. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 7675 |
|---|---|
| CSA | DEKRA Certification B.V.; C22.2; 70175104 |
| cURus | Underwriters Laboratories Inc.; UL 1059; E45172 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-103140 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0095985-PDA |
| BV | Bureau Veritas S.A.; IEC 60947; 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00003JT |
| LR | Lloyds Register; 19/20050 |
| PRS | Polski Rejestr Statków; TE71097/880590/23 |
| DEKRA | DEKRA Certification B.V.; EN 60947; 71-145797 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt; UL 60079; E185892 |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN 60079-0; PTB ATEX 1012 U (II 2 G Ex eb IIC Gb, illetve I M 2 Ex eb I Mb) |
| CCC | CNEX; GB/T 3836.3; 2020312313000183 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt; IEC 60079-0; IECEx PTB 18.0019U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 23.1451 U |
Szükséges kiegészítők
| 2116-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2116-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2016-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2016-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2016-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2016-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2016-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2016-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2016-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2016-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2016-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2016-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-210 | Érvéghüvely; Hüvely 16 mm² / AWG 6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Szerelés, ellenőrzés és jelölés
| Tömör vezeték közvetlen csatlakoztatása | A tömör vezetéket közvetlen push-in módszerrel csatlakoztasd, a tömör vezetékhez megadott push-in tartományban. |
|---|---|
| Érvéghüvelyes vezeték közvetlen csatlakoztatása | Az érvéghüvellyel ellátott finom elemi szálas vezetéket közvetlen push-in módszerrel csatlakoztasd, a saját érvéghüvelyes push-in tartományban. |
| Finom elemi szálas vezeték karos bekötése | Ütközésig húzd fel a működtetőkart, majd csatlakoztasd a finom elemi szálas vezetéket. Ezután nyomd le a működtetőkart. |
| Közösítés | Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. Redukáló áthidalóval végzett közösítést is bemutat a gyártó. |
| Vizsgálat | A vizsgálathoz 2 mm átmérőjű vizsgálódugót használj; a megadott vizsgálati példa legnagyobb feszültsége 42 V. |
| Jelölés | Pattintsd be a jelölőszalagot a jelölőnyílásba. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
18–20 mm.
Melyik csatlakozás karos?
Az 1. csatlakozás működtetőkaros; a 2. csatlakozás nyomógombos.
Milyen vizsgálódugóhoz tartozik a közvetlen vizsgálati példa?
2 mm átmérőjű vizsgálódugóhoz, legfeljebb 42 V vizsgálati feszültséggel.
Mennyi az Ex e II névleges áram áthidalóval?
65 A.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
5
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2116-5204
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
33 g/db
Cikkszám
4055143754484
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2116-5204 2 vezetékes karos és nyomógombos átmenő sorkapocs, 16 mm², Push-in CAGE CLAMP, vizsgálóporttal, Ex i, DIN 35 × 15 és 35 × 7,5, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2116-5204 |
| GTIN / EAN | 4055143754484 |
| Terméktípus | Kétvezetékes átmenő sorkapocs működtetőkarral és nyomógombbal |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 76 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél; III/3 | 90 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 85 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 76 A |
| Ex e II névleges áram áthidalóval | 65 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 18 ATEX 1012 U / IECEx: PTB 18.0019U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 2,4259 W |
| A veszteségi adat névleges árama | 76 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00042 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Csatlakozás 1 működtetése | Működtető kar |
| Csatlakozás 2 működtetése | Nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 16 mm² |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 6–16 mm² / 10–6 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| Bekötési irány | Felső bekötés |
| AWG adatok feltétele | Az AWG-adatokat az IEC szerint számították át. |
Geometria, anyag és környezet
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Magasság | 91,5 mm / 3,602 inch |
| Mélység a DIN-sín felső élétől | 37,1 mm / 1,461 inch |
| Mélység | 45,2 mm / 1,78 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre; 76 A-nél nagyobb áramterhelésnél kizárólag 15 mm magas DIN 35 sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Kék |
| Működtető színe | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,501 MJ |
| Tömeg | 33,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra vízszintes teljes mérete | 91,5 mm / 3,6 inch |
| Méretábra vízszintes részmérete | 32,3 mm / 1,27 inch |
| Méretábra függőleges mérete | 37,1 mm / 1,46 inch |
| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; a rajz folyamatos összekötést mutat. |
Egyedi alkalmazási és adateltérési feltételek
| Áramadatok eltérő feltételei | Az IEC/EN III/3 névleges áram 76 A, a legnagyobb vezeték-keresztmetszethez tartozó áram 90 A. Az UL/CSA B és C adat 85 A. Az Ex e II névleges áram 76 A, áthidalóval 65 A. A veszteségi adat 76 A-re vonatkozik. |
|---|---|
| Működtetési módok különbsége | Az 1. csatlakozás működtetőkarral, a 2. csatlakozás nyomógombbal működtethető. A karos bekötési lépések a karos csatlakozásra vonatkoznak. |
| Ex adatok hatóköre | A kék kivitel megnevezése megfelelő Ex i alkalmazásokhoz. Az 550 V és a külön Ex e II áramadatok nem Ex i bemeneti biztonsági paraméterek. Robbanásveszélyes térben a konkrét termék és beépítés érvényes tanúsítványait, valamint a Technical Section / Technical Explications előírásait kell figyelembe venni. |
| Méretábra hatóköre | A teljes és részleges vízszintes rajzméretek mellett külön szerepelnek a geometriai táblázat tengelynevei és mélységadatai. A meg nem nevezett részméretből nem következik további szerelési funkció. |
| Vizsgálóport és adapter | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 opcionális adapter külön 4 mm-es vizsgálódugóhoz való; ez nem módosítja a közvetlen vizsgálóport átmérőjét. |
| Burkolattartó hatóköre | A 709-169 az opcionális listában szerepel; saját tartozékleírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. A tartozék felsorolása nem módosítja e sorkapocs sorozatazonosítóját. |
| DIN-sín feltétele 76 A felett | 76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN 35 kalapsínt kell használni. |
| Vezetékfajták eltérő felső határa | Tömör vezetékhez 16 mm², többeres és finom elemi szálas vezetékhez 25 mm² szerepel; szigetelt érvéghüvellyel 16 mm². Az általános termékismertető 0,5–16 mm²-es megfogalmazása nem helyettesíti a vezetékfajtánkénti táblázatot. |
| ATEX azonosítók alakja | A kiértékelési sor PTB 18 ATEX 1012 U, a jóváhagyási sor PTB ATEX 1012 U alakot tartalmaz. A két forrásalak külön szerepel; a rövidebből nem egészíthető ki önkényesen az évszám. |
| Használaton kívüli vezetékbemenet | Az opcionális 2016-100 sárga érintésvédő a használaton kívüli vezetékbemenetekhez megadott burkolat. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 7675 |
|---|---|
| CSA | DEKRA Certification B.V.; C22.2; 70175104 |
| cURus | Underwriters Laboratories Inc.; UL 1059; E45172 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-103140 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0095985-PDA |
| BV | Bureau Veritas S.A.; IEC 60947; 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00003JT |
| LR | Lloyds Register; 19/20050 |
| PRS | Polski Rejestr Statków; TE71097/880590/23 |
| DEKRA | DEKRA Certification B.V.; EN 60947; 71-145797 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt; UL 60079; E185892 |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN 60079-0; PTB ATEX 1012 U (II 2 G Ex eb IIC Gb, illetve I M 2 Ex eb I Mb) |
| CCC | CNEX; GB/T 3836.3; 2020312313000183 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt; IEC 60079-0; IECEx PTB 18.0019U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 23.1451 U |
Szükséges kiegészítők
| 2116-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2116-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2016-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2016-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2016-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2016-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2016-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2016-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2016-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2016-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2016-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2016-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-210 | Érvéghüvely; Hüvely 16 mm² / AWG 6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Szerelés, ellenőrzés és jelölés
| Tömör vezeték közvetlen csatlakoztatása | A tömör vezetéket közvetlen push-in módszerrel csatlakoztasd, a tömör vezetékhez megadott push-in tartományban. |
|---|---|
| Érvéghüvelyes vezeték közvetlen csatlakoztatása | Az érvéghüvellyel ellátott finom elemi szálas vezetéket közvetlen push-in módszerrel csatlakoztasd, a saját érvéghüvelyes push-in tartományban. |
| Finom elemi szálas vezeték karos bekötése | Ütközésig húzd fel a működtetőkart, majd csatlakoztasd a finom elemi szálas vezetéket. Ezután nyomd le a működtetőkart. |
| Közösítés | Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. Redukáló áthidalóval végzett közösítést is bemutat a gyártó. |
| Vizsgálat | A vizsgálathoz 2 mm átmérőjű vizsgálódugót használj; a megadott vizsgálati példa legnagyobb feszültsége 42 V. |
| Jelölés | Pattintsd be a jelölőszalagot a jelölőnyílásba. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2116-5204 2 vezetékes karos és nyomógombos átmenő sorkapocs, 16 mm², Push-in CAGE CLAMP, vizsgálóporttal, Ex i, DIN 35 × 15 és 35 × 7,5, kék használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; a csupaszolási hossz 18–20 mm. Az alábbi karos bekötési lépések az 1. csatlakozásra vonatkoznak. A 2. csatlakozás működtetése nyomógombos.
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 2,5–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 6–16 mm² / 10–6 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| Bekötési irány | Felső bekötés |
Karos csatlakoztatás
A tömör vezetéket közvetlen push-in módszerrel csatlakoztasd, a tömör vezetékhez megadott push-in tartományban.
Az érvéghüvellyel ellátott finom elemi szálas vezetéket közvetlen push-in módszerrel csatlakoztasd, a saját érvéghüvelyes push-in tartományban.
Ütközésig húzd fel a működtetőkart, majd csatlakoztasd a finom elemi szálas vezetéket. Ezután nyomd le a működtetőkart.
Közösítés
Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. Redukáló áthidalóval végzett közösítést is bemutat a gyártó.
Az Ex e II névleges áram áthidalóval 65 A; áthidaló nélkül 76 A.
Ellenőrzés
A vizsgálathoz 2 mm átmérőjű vizsgálódugót használj; a megadott vizsgálati példa legnagyobb feszültsége 42 V.
Jelöléstechnika
Pattintsd be a jelölőszalagot a jelölőnyílásba.
Alkalmazási feltételek
| Áramadatok eltérő feltételei | Az IEC/EN III/3 névleges áram 76 A, a legnagyobb vezeték-keresztmetszethez tartozó áram 90 A. Az UL/CSA B és C adat 85 A. Az Ex e II névleges áram 76 A, áthidalóval 65 A. A veszteségi adat 76 A-re vonatkozik. |
|---|---|
| Működtetési módok különbsége | Az 1. csatlakozás működtetőkarral, a 2. csatlakozás nyomógombbal működtethető. A karos bekötési lépések a karos csatlakozásra vonatkoznak. |
| Ex adatok hatóköre | A kék kivitel megnevezése megfelelő Ex i alkalmazásokhoz. Az 550 V és a külön Ex e II áramadatok nem Ex i bemeneti biztonsági paraméterek. Robbanásveszélyes térben a konkrét termék és beépítés érvényes tanúsítványait, valamint a Technical Section / Technical Explications előírásait kell figyelembe venni. |
| Vizsgálóport és adapter | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 opcionális adapter külön 4 mm-es vizsgálódugóhoz való; ez nem módosítja a közvetlen vizsgálóport átmérőjét. |
| DIN-sín feltétele 76 A felett | 76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN 35 kalapsínt kell használni. |
| Vezetékfajták eltérő felső határa | Tömör vezetékhez 16 mm², többeres és finom elemi szálas vezetékhez 25 mm² szerepel; szigetelt érvéghüvellyel 16 mm². Az általános termékismertető 0,5–16 mm²-es megfogalmazása nem helyettesíti a vezetékfajtánkénti táblázatot. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
