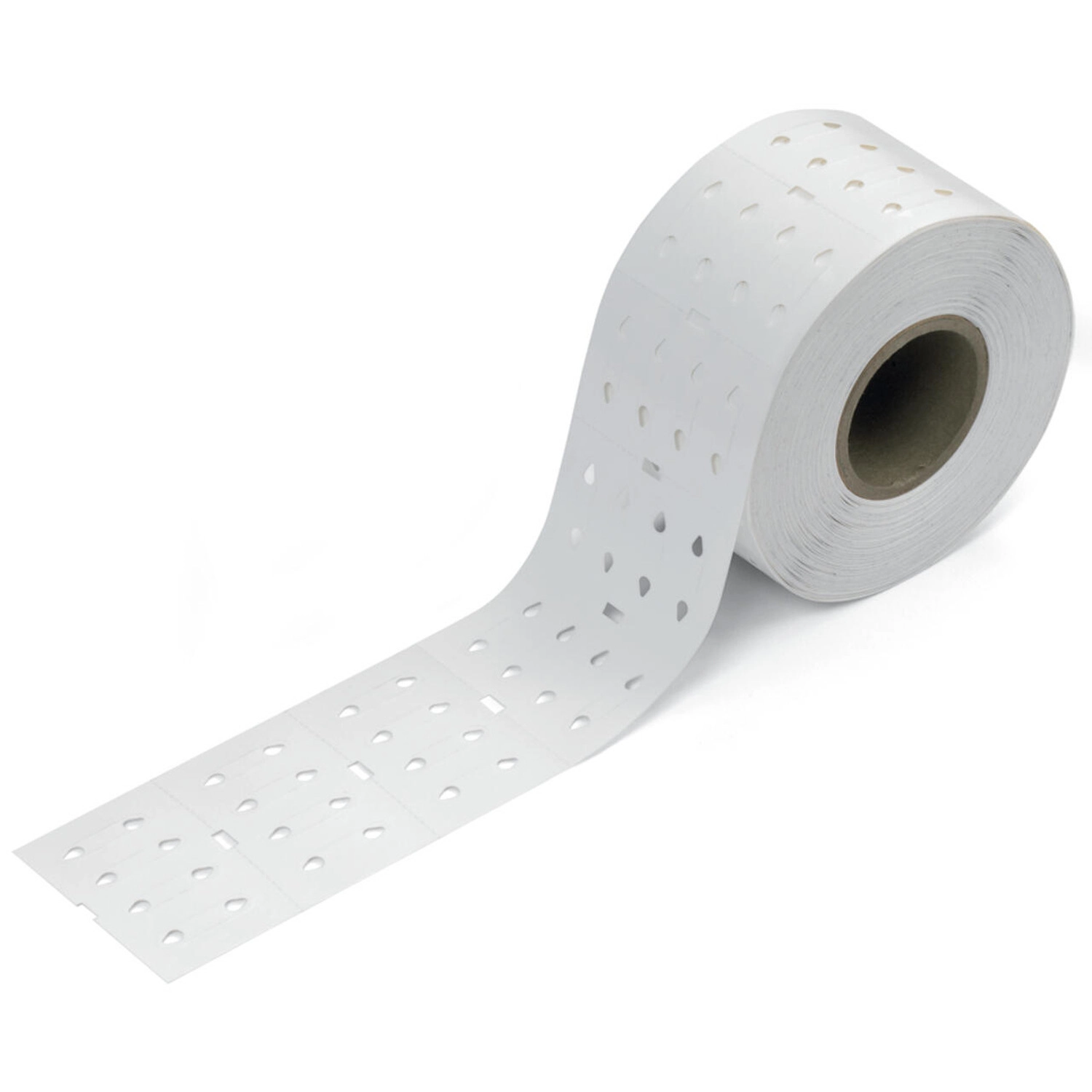

Wago 211-861 felfűzhető vezetékjelölő Smart Printerhez, 5 x 10,5 mm, 1000 db/tekercs, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 211-861 fehér, felirat nélküli felfűzhető vezetékjelölő Smart Printer termotranszfer nyomtatóhoz. 0,75–1,5 mm² vezeték-keresztmetszethez, ragasztómentes poliészter kivitelben készül. A megnevezésben szereplő méret 5 × 10,5 mm. A geometriai táblázat jelölőfelülete ettől külön adatként 5 × 23 mm.
Méretek, kivitel és használati feltételek
| Alkalmas vezeték-keresztmetszet | 0,75–1,5 mm² |
|---|---|
| A megnevezésben szereplő méret | 5 × 10,5 mm |
| Jelölőfelület a geometriai táblázatban | 5 × 23 mm |
| Mélység | 0,22 mm |
| Tekercs elrendezése | 1000 db/tekercs; 3 sor |
| Rögzítés típusa | Csúsztatás; felfűzhető kivitel |
| Anyag | Poliészter |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Működési hőmérséklet | −40 … +150 °C |
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Szín | Fehér |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| UV-állóság | EN60068-2-5:2010, B eljárás |
| Tömeg | 165 g |
| Relatív páratartalom | 40–50 % |
Alkalmazási feltételek és adateltérések
| Megnevezés és jelölőfelület | A megnevezésben 5 × 10,5 mm szerepel, a geometriai táblázat jelölőfelülete 5 × 23 mm. A két gyártói érték külön adat, nem helyettesíthető egymással. A megfelelő változat kiválasztásakor a vezeték-keresztmetszetet is ellenőrizni kell. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetékhez használható?
0,75–1,5 mm² keresztmetszetű vezetékhez.
Mekkora méret szerepel a megnevezésben?
5 × 10,5 mm.
Milyen nyomtatóhoz való?
Smart Printer termotranszfer nyomtatóhoz.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 211-861 felfűzhető vezetékjelölő Smart Printerhez, 5 x 10,5 mm, 1000 db/tekercs, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 211-861 |
| GTIN / EAN | 4050821688655 |
| Terméktípus | Felfűzhető vezetékjelölő |
Méretek, kivitel és használati feltételek
| Alkalmas vezeték-keresztmetszet | 0,75–1,5 mm² |
|---|---|
| A megnevezésben szereplő méret | 5 × 10,5 mm |
| Jelölőfelület a geometriai táblázatban | 5 × 23 mm |
| Mélység | 0,22 mm |
| Tekercs elrendezése | 1000 db/tekercs; 3 sor |
| Rögzítés típusa | Csúsztatás; felfűzhető kivitel |
| Anyag | Poliészter |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Működési hőmérséklet | −40 … +150 °C |
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Szín | Fehér |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| UV-állóság | EN60068-2-5:2010, B eljárás |
| Tömeg | 165 g |
| Relatív páratartalom | 40–50 % |
Alkalmazási feltételek és adateltérések
| Megnevezés és jelölőfelület | A megnevezésben 5 × 10,5 mm szerepel, a geometriai táblázat jelölőfelülete 5 × 23 mm. A két gyártói érték külön adat, nem helyettesíthető egymással. A megfelelő változat kiválasztásakor a vezeték-keresztmetszetet is ellenőrizni kell. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-40-04-01 |
| eCl@ss 9.0 | 27-40-06-29 |
| ETIM 9.0 | EC001530 |
| ETIM 10.0 | EC001530 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 211-861 felfűzhető vezetékjelölő Smart Printerhez, 5 x 10,5 mm, 1000 db/tekercs, fehér használati útmutató
Szoftverváltozat
WAGO Smart Script V4.2 vagy újabb verzióhoz. Használd a szoftver naprakész változatát.
Nyomtató előkészítése
Használd a 258-5006 hengert.
Az érzékelő háromszögjelének csúcsa a nyomtatóanyagon lévő téglalap alakú jelölés közepére mutasson.
Töltsd be az anyagot a Smart Printer belső címketekercs-tartójába. Állítsd az anyagvezetőt a nyomtatóanyag szélességéhez; az optimális beállítás a vezető legnagyobb nyílása.
Projekt és sablon
Indítsd el a Smart Script programot. A Projects nézetben válaszd ki a projekt mentési helyét, majd kattints a + New project gombra.
A New project nézet Project name mezőjében fogadd el az Unnamed szóból, dátumból és időből álló automatikus nevet, vagy adj meg saját nevet. Kattints a Select template gombra.
A Templates nézet Template item number mezőjébe írd be a nyomtatási anyag cikkszámát, és válaszd ki a hozzá tartozó sablont.
A New project nézetben kattints a Continue creating project gombra.
Egyedi felirat
Kattints a jelölőmezőre; az aktív mezőt zöld keret jelzi. Írd be a feliratot.
A TAB billentyűvel fogadd el a szöveget, és lépj a következő mezőre; másik lehetőségként kattints egy másik jelölőmezőbe.
További elemek
A Project fülön add meg a kívánt elemszámot; a további elemek az eredeti elem jobb oldalára kerülnek.
Bal vagy jobb oldali bővítéshez a Project fülön kattints a jelölőmezők körüli világosszürke területre. A zöld keret megjelenése után tartsd lenyomva az egérgombot a + ikonon, és a felugró ablakban add meg a hozzáadandó elemek számát. A teljes elemszám a Total length részen jelenik meg.
Importálható fájltípusok: .xls, .xlsx, .txt, .csv és .dat. A ? gombbal elérhető az online súgó; a funkciókhoz részletes oktatóanyagok is rendelkezésre állnak.
Nyomtatás és kalibrálás
Válaszd a Menu → Print menüpontot, vagy nyomd meg a Ctrl + P billentyűket.
A nyomtatási ablak Settings oldalsávjában válaszd ki a nyomtatót, és add meg a példányszámot. A Print gombbal indítsd el a nyomtatást.
Eltérő anyaghoz tartozó kalibrálás esetén a program megállítja a feladatot, és megjeleníti a Recalibrate? ablakot. A Cancel megszakítja a feladatot. A Print anyway figyelmen kívül hagyja a jelzést és elindítja a nyomtatást. A Calibrate megszakítja a feladatot és kalibrálja a nyomtatót a behelyezett anyaghoz és a projekthez.
Nyomtatási kép javítása
| Vertical Offset (mm) | Növelés: a felirat felfelé mozdul. Csökkentés: lefelé mozdul. |
|---|---|
| Horizontal Offset (mm) | Növelés: jobbra mozdul. Csökkentés: balra mozdul. A vízszintes korrekció mellett a gyártó 1.UW7U firmware-t jelöl. |
| Printing darkness | Az érték csökkentése világosabb feliratot eredményez. A 12-nél nagyobb érték károsíthatja a festékszalagot. |
A módosítások után végezz néhány próbanyomtatást: a nyomtatónak ezekre szüksége van a korrekciós értékek beállításához és alkalmazásához.
Automatikus számozás
Válaszd az Auto-Num fület, majd a Ctrl + A billentyűkkel jelöld ki a mezőket. Az oldalsáv értékeivel és beállításaival állítsd be az alfanumerikus feliratot, majd válaszd az Accept gombot.
Automatikus elemhozzáadáshoz az Auto-Num fülön kapcsold be az Automatic adding of elements funkciót, nyomd meg a Ctrl + A billentyűket, állítsd be az oldalsáv értékeit, majd válaszd az Accept gombot. A bemutatott 1–10 számozási tartományhoz a program három további elemet ad hozzá; egy elem több jelölőmezőt tartalmaz.
Felfűzés a vezetékre
Fűzd a jelölőt a vezetékre.
