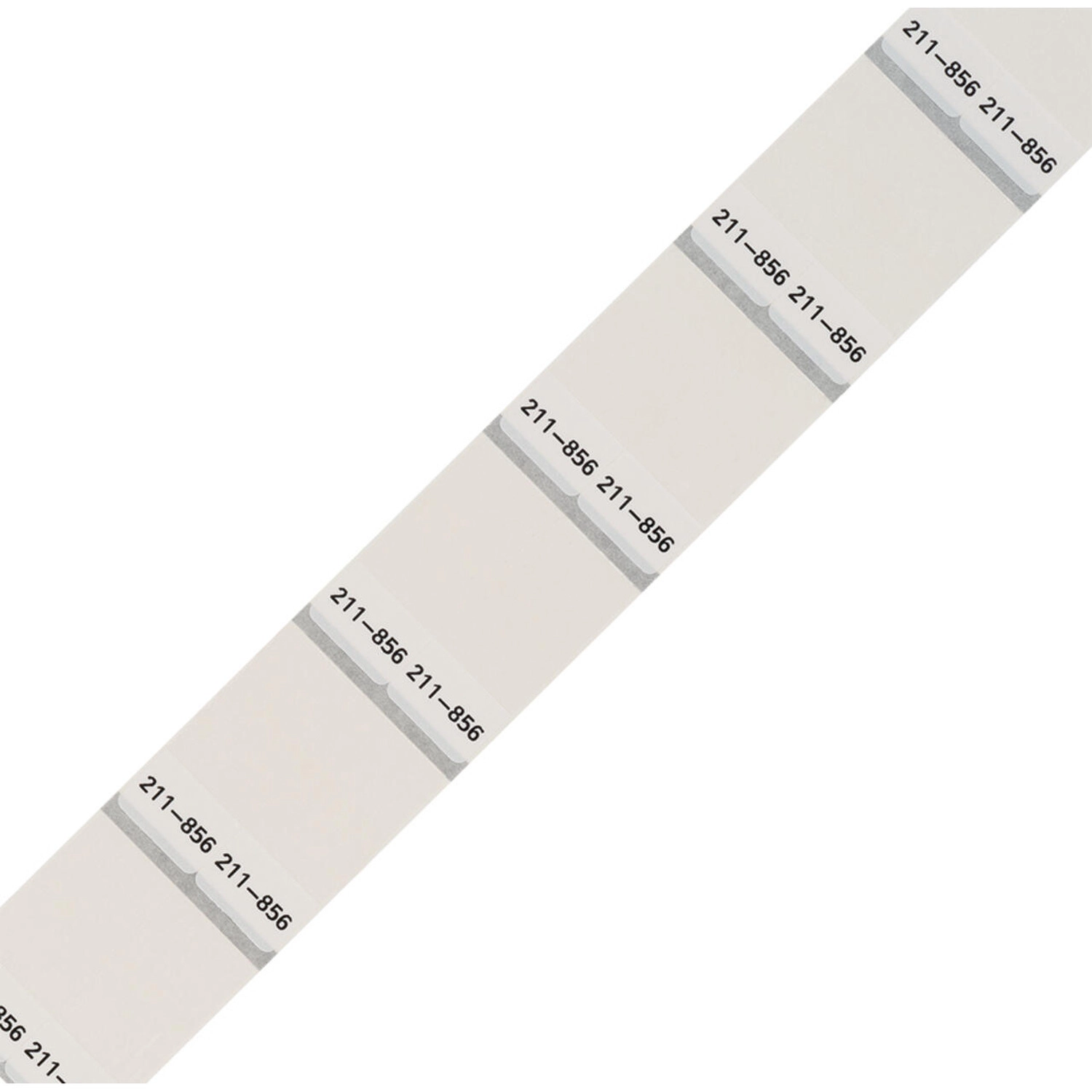

Wago 211-856 öntapadó címke Smart Printerhez, 13 × 22 mm, 1000 darabos tekercs, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 211-856 fehér, felirat nélküli öntapadós kábelcímke a Smart Printer termotranszfer nyomtatóhoz. Jelölőfelülete 13 × 22 mm, anyaga PVC; rögzítési módja: körültekerés. 5–12 mm kábelátmérőhöz tartozik; az átlátszó laminálás védi a jelölést. A PVC és a külön halogénmentességi jelölés eltérését az alkalmazási feltételek részletezik.
Méretek, kivitel és használati feltételek
| Jelölési módszer | Termotranszfer |
|---|---|
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Alkalmas kábelátmérő | 5–12 mm |
| Jelölőfelület | 13 × 22 mm |
| Mélység | 0,12 mm |
| Tekercs elrendezése | 1000 db/tekercs |
| Rögzítés típusa | Körültekerés |
| Elkenődéssel szembeni ellenállás | A 258-5014 tintaszalaggal együtt |
| Szín | Fehér |
| Anyag | PVC |
| UV-állóság | EN60068-2-5:2010, B eljárás |
| Ragasztó | Akrilát; tartós |
| Halogénmentes gyártói jelölés | Igen; a PVC anyagjelöléssel együtt, a külön feltétellel |
| Tömeg | 181 g |
| Tárolási hőmérséklet | +10 … +22 °C |
| Működési hőmérséklet | −30 … +120 °C |
| Relatív páratartalom | 40–50 % |
Alkalmazási feltételek és adateltérések
| Anyag és halogénmentesség | Az anyagsor PVC-t nevez meg, a külön halogénmentességi sor pedig „Igen” értéket ad meg. Ezek eltérő állítások; az anyagminőség nem következtethető ki és nem írható át a másik sorból. Halogénmentességi követelmény esetén a pontos alkalmazási megfelelőséget külön gyártói megerősítéssel kell tisztázni. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a jelölőfelülete?
13 × 22 mm.
Milyen nyomtatóhoz való?
Smart Printer termotranszfer nyomtatóhoz.
Hogyan rögzíthető?
Körültekerés.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 211-856 öntapadó címke Smart Printerhez, 13 × 22 mm, 1000 darabos tekercs, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 211-856 |
| GTIN / EAN | 4050821656869 |
| Terméktípus | Öntapadós kábelcímke |
Méretek, kivitel és használati feltételek
| Jelölési módszer | Termotranszfer |
|---|---|
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Alkalmas kábelátmérő | 5–12 mm |
| Jelölőfelület | 13 × 22 mm |
| Mélység | 0,12 mm |
| Tekercs elrendezése | 1000 db/tekercs |
| Rögzítés típusa | Körültekerés |
| Elkenődéssel szembeni ellenállás | A 258-5014 tintaszalaggal együtt |
| Szín | Fehér |
| Anyag | PVC |
| UV-állóság | EN60068-2-5:2010, B eljárás |
| Ragasztó | Akrilát; tartós |
| Halogénmentes gyártói jelölés | Igen; a PVC anyagjelöléssel együtt, a külön feltétellel |
| Tömeg | 181 g |
| Tárolási hőmérséklet | +10 … +22 °C |
| Működési hőmérséklet | −30 … +120 °C |
| Relatív páratartalom | 40–50 % |
Alkalmazási feltételek és adateltérések
| Anyag és halogénmentesség | Az anyagsor PVC-t nevez meg, a külön halogénmentességi sor pedig „Igen” értéket ad meg. Ezek eltérő állítások; az anyagminőség nem következtethető ki és nem írható át a másik sorból. Halogénmentességi követelmény esetén a pontos alkalmazási megfelelőséget külön gyártói megerősítéssel kell tisztázni. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39191080888 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-40-04-01 |
| eCl@ss 9.0 | 27-40-06-29 |
| ETIM 9.0 | EC001530 |
| ETIM 10.0 | EC001530 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 211-856 öntapadó címke Smart Printerhez, 13 × 22 mm, 1000 darabos tekercs, fehér használati útmutató
Szoftverváltozat
WAGO Smart Script V4.2 vagy újabb verzióhoz. Használd a szoftver naprakész változatát.
Nyomtató előkészítése
Használd a 258-5006 hengert.
Használd a 258-5014 tintaszalagot.
Az érzékelő háromszögjelének csúcsa a készülékház pontsorának közepére mutasson.
Töltsd be az anyagot a Smart Printer belső címketekercs-tartójába. Állítsd az anyagvezetőt a nyomtatóanyag szélességéhez; az optimális beállítás a vezető legnagyobb nyílása.
Projekt és sablon
Indítsd el a Smart Script programot. A Projects nézetben válaszd ki a projekt mentési helyét, majd kattints a + New project gombra.
A New project nézet Project name mezőjében fogadd el az Unnamed szóból, dátumból és időből álló automatikus nevet, vagy adj meg saját nevet. Kattints a Select template gombra.
A Templates nézet Template item number mezőjébe írd be a nyomtatási anyag cikkszámát, és válaszd ki a hozzá tartozó sablont.
A New project nézetben kattints a Continue creating project gombra. Az Automatic alignment eszközzel a jelölőmezők egymás alá és a nyomtatási területhez igazíthatók. Kattints a jelölőmezőbe az aktiválásához.
Szöveg, szimbólum és kép
Kattints duplán a jelölőmezőbe. A zöld háttérrel kiemelt szöveg helyére írd be a feliratot, majd a szövegmezőn kívülre kattintva fogadd el.
A Symbol menüpontban válassz szimbólumot; a program saját szövegmezőben helyezi el. Az Image menüponttal válaszd ki a képfájlt; a kép szintén saját mezőbe kerül.
Formázás és további elemek
A General fülön az Alignment eszközökkel megszüntethető a csoportosítás, egyenletesen eloszthatók az elemek, és megadható a mező helyzete, mérete, illetve tartalmának igazítása. A Font type részen betűtípus, méret, félkövér vagy dőlt stílus, sorköz és szövegszélesség állítható. A Frame részen a keret megjelenítése és vastagsága, az alsó Alignment részen a szöveg helyzete adható meg.
A Project fülön add meg a kívánt elemszámot; a további elemek az eredeti elem jobb oldalára kerülnek.
Bal vagy jobb oldali bővítéshez a Project fülön kattints a jelölőmezők körüli világosszürke területre. A zöld keret megjelenése után tartsd lenyomva az egérgombot a + ikonon, és a felugró ablakban add meg a hozzáadandó elemek számát. A teljes elemszám a Total length részen jelenik meg.
Importálható fájltípusok: .xls, .xlsx, .txt, .csv és .dat. A ? gombbal elérhető az online súgó; a funkciókhoz részletes oktatóanyagok is rendelkezésre állnak.
Nyomtatás és kalibrálás
Válaszd a Menu → Print menüpontot, vagy nyomd meg a Ctrl + P billentyűket.
A nyomtatási ablak Settings oldalsávjában válaszd ki a nyomtatót, és add meg a példányszámot. A Print gombbal indítsd el a nyomtatást.
Eltérő anyaghoz tartozó kalibrálás esetén a program megállítja a feladatot, és megjeleníti a Recalibrate? ablakot. A Cancel megszakítja a feladatot. A Print anyway figyelmen kívül hagyja a jelzést és elindítja a nyomtatást. A Calibrate megszakítja a feladatot és kalibrálja a nyomtatót a behelyezett anyaghoz és a projekthez.
Nyomtatási kép javítása
| Vertical Offset (mm) | Növelés: a felirat felfelé mozdul. Csökkentés: lefelé mozdul. |
|---|---|
| Horizontal Offset (mm) | Növelés: jobbra mozdul. Csökkentés: balra mozdul. A vízszintes korrekció mellett a gyártó 1.UW7U firmware-t jelöl. |
| Printing darkness | Az érték csökkentése világosabb feliratot eredményez. A 12-nél nagyobb érték károsíthatja a festékszalagot. |
A módosítások után végezz néhány próbanyomtatást: a nyomtatónak ezekre szüksége van a korrekciós értékek beállításához és alkalmazásához.
Importálás befejezése
Ellenőrizd a meghatározott importálási feltételeket, majd kattints az Import gombra. A táblázat tartalma kitölti a változót.
A további tartalom importálásához megmaradó A és B változókat tartalmazó elem használható. A Close gombbal fejezd be az importálást.
Ha nincs több importálandó adat, töröld a változókat tartalmazó elemet.
Az importfájl szerkezetét és felépítését a Smart Scriptben tervezett eredményhez kell igazítani.
Vágási és nyomtatási jelek
Vágóegységgel történő használatkor vágási jeleket kell beállítani. A jelöletlen készülék- vagy anyagváltozatra ebből nem következik vágási alkalmasság.
A sablon kiválasztása után a Crop and print marks oldalsáv ollóikonjával aktiváld a funkciót. Az ikon zöldre vált.
Az Activate all gomb minden elem végére vágási jelet helyez. A helyes jelpozíció zöld.
A jelre kattintva kapcsolhatod ki vagy be az adott jelet.
Címke felhelyezése
Vedd le a nyomtatott címkét a lapról vagy a tekercsről.
Tekerd a címkét a vezeték vagy a kábel köré.
Az átlátszó laminálás védi a jelölést.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
