Wago 211-836/000-002 kábeljelölő Smart Printerhez, 100 × 15 mm, 800 darabos tekercs, sárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

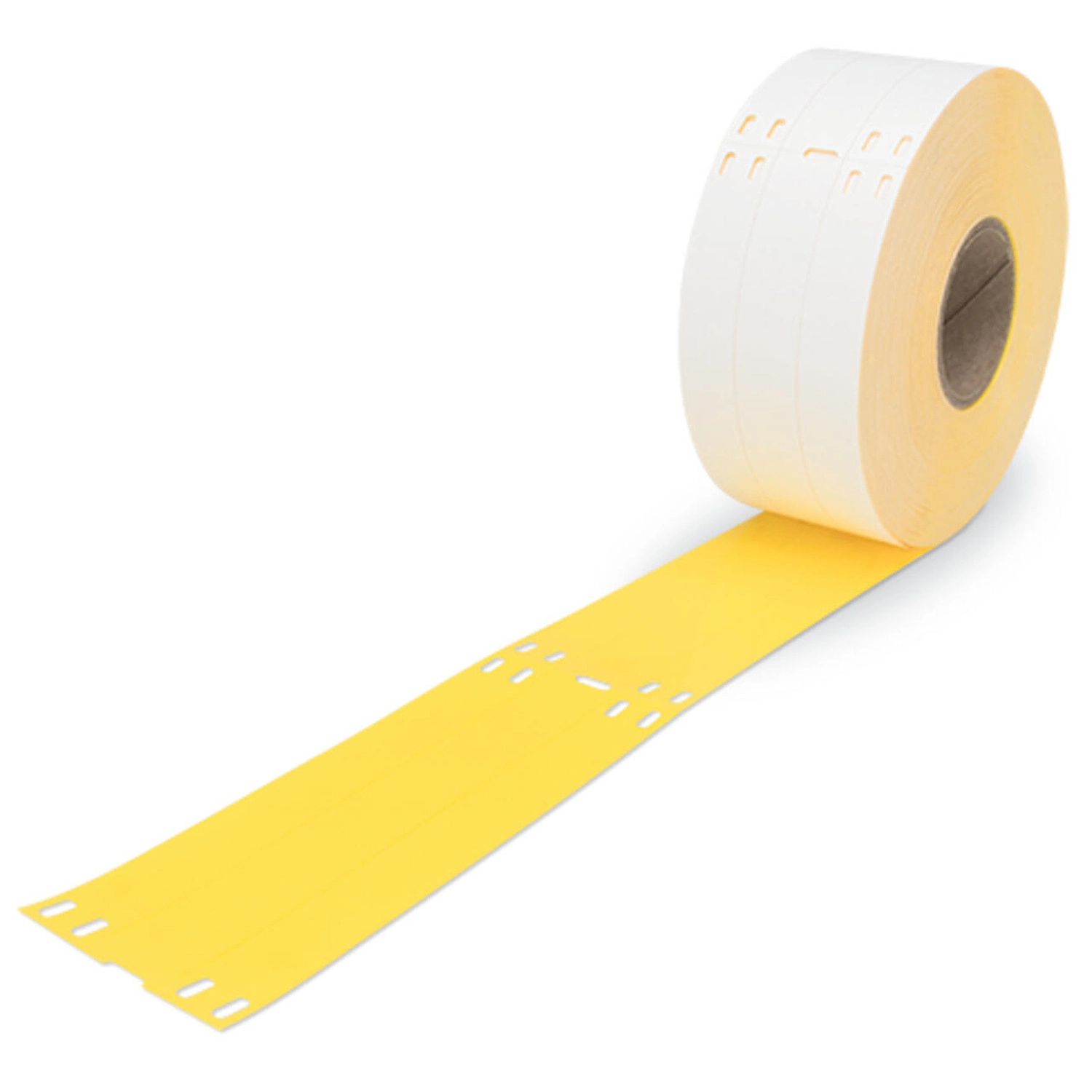

A Wago 211-836/000-002 sárga, felirat nélküli kábeljelölő a Smart Printer termotranszfer nyomtatóhoz. A tekercs 800 jelölőt tartalmaz, 2 sorban; a poliészter jelölő kábelkötegelővel rögzíthető.
Belső jelölési felület
A jelölési felület belül helyezkedik el. A megnevezésben 100 × 15 mm szerepel; a geometriai szélesség 117,5 mm, a magasság 15 mm, a mélység 0,17 mm. A nyomtatható jelölőfelület 97 × 15 mm.
Jelölőanyag és nyomtatási kellék
A halogénmentes poliészter ragasztómentes. Az elkenődéssel szembeni ellenállás a 258-5005 tintaszalaggal együtt szerepel. A nyomtatóhoz a 258-5006 hengert kell használni; a részletes beállítást a használati útmutató fül tartalmazza.
Környezeti feltételek
Tároláskor +10 … +21 °C, működés közben −30 … +120 °C környezeti hőmérséklet és 40–50 % relatív páratartalom szerepel. Az UV-állóság EN 60068-2-5:2010, B. eljárás szerint megadott. A termék tömege 600 g.
Részletes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 211-836/000-002 |
| GTIN / EAN | 4055143446112 |
| Terméktípus | Kábeljelölő |
Műszaki és felhasználási adatok
| Nyomtató | Smart Printer (termotranszfer nyomtató) |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelés | 800 db/tekercs, 2 sor |
| Jelölés elhelyezkedése | Belső jelölés; a jelölési felület belül |
| A megnevezésben szereplő méret | 100 × 15 mm |
| Magasság | 15 mm |
| Szélesség | 117,5 mm |
| Mélység | 0,17 mm |
| Jelölőfelület | 97 × 15 mm |
| Rögzítés | Kábelkötegelővel |
| Elkenődéssel szembeni ellenállás | 258-5005 tintaszalaggal együtt |
| Szín | Sárga |
| Anyag | Poliészter |
| UV-állóság | EN 60068-2-5:2010, B. eljárás |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Tömeg | 600 g |
| Tárolási környezeti hőmérséklet | +10 … +21 °C |
| Működési környezeti hőmérséklet | −30 … +120 °C |
| Relatív páratartalom | 40–50 % |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány jelölő van a tekercsen?
800 darab, 2 sorban.
Mekkora a jelölőfelület?
97 × 15 mm.
Hogyan rögzíthető?
Kábelkötegelővel.
Milyen anyagból készül?
Halogénmentes, ragasztómentes poliészterből.
Melyik hengert kell használni?
A 258-5006 hengert.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 211-836/000-002 kábeljelölő Smart Printerhez, 100 × 15 mm, 800 darabos tekercs, sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 211-836/000-002 |
| GTIN / EAN | 4055143446112 |
| Terméktípus | Kábeljelölő |
Műszaki és felhasználási adatok
| Nyomtató | Smart Printer (termotranszfer nyomtató) |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelés | 800 db/tekercs, 2 sor |
| Jelölés elhelyezkedése | Belső jelölés; a jelölési felület belül |
| A megnevezésben szereplő méret | 100 × 15 mm |
| Magasság | 15 mm |
| Szélesség | 117,5 mm |
| Mélység | 0,17 mm |
| Jelölőfelület | 97 × 15 mm |
| Rögzítés | Kábelkötegelővel |
| Elkenődéssel szembeni ellenállás | 258-5005 tintaszalaggal együtt |
| Szín | Sárga |
| Anyag | Poliészter |
| UV-állóság | EN 60068-2-5:2010, B. eljárás |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Tömeg | 600 g |
| Tárolási környezeti hőmérséklet | +10 … +21 °C |
| Működési környezeti hőmérséklet | −30 … +120 °C |
| Relatív páratartalom | 40–50 % |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-40-04-01 |
| eCl@ss 9.0 | 27-40-04-01 |
| ETIM 9.0 | EC001530 |
| ETIM 10.0 | EC001530 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 211-836/000-002 kábeljelölő Smart Printerhez, 100 × 15 mm, 800 darabos tekercs, sárga használati útmutató
Alkalmazási kör
A 211-836 fehér és a 211-836/000-002 sárga kábeljelölő kezelése azonos. A tekercset a WAGO Smart Printer termotranszfer nyomtató belső címketekercs-tartója fogadja. A Smart Script műveletek a 4.2-es és újabb szoftverváltozatokhoz tartoznak; mindig a naprakész szoftvert használd.
1. A nyomtató előkészítése
Használd a 258-5006 hengert.
Az érzékelő háromszögjelének csúcsa a nyomtatóanyag téglalap alakú jelölésének közepére mutasson.
Állítsd az anyagvezetőt a nyomtatóanyag szélességéhez. Az optimális beállítás ennél az anyagnál a vezető legnagyobb nyílása.
2. Projekt és sablon
Indítsd el a Smart Scriptet. A Projects (Projektek) nézetben add meg a projektfájl mentési helyét, majd válaszd a + New project (Új projekt) gombot.
A Project name mezőben fogadd el az automatikus projektnevet, vagy kattints a mezőbe és írj saját nevet. Az automatikus név az Unnamed szóból, a létrehozás dátumából és idejéből áll.
Válaszd a Select template gombot. A Templates nézet Template item number mezőjébe írd be az adott jelölőanyag cikkszámát, majd válaszd ki a hozzá tartozó sablont.
Válaszd a Continue creating project gombot. A megnyíló munkaterületen elkezdheted az elrendezést és a feliratozást.
3. Egyedi feliratok
Kattints egy jelölőmezőre. Az aktív mezőt zöld keret jelzi; írd be a feliratot.
A TAB billentyű elfogadja a szöveget és továbblép a következő mezőre. Másik lehetőségként kattints egy másik jelölőmezőbe.
4. Jelölőelemek másolása
Válaszd a Project fület, majd add meg az elemek szükséges számát. A további elemek az eredeti elem jobb oldalán jelennek meg.
Balra vagy jobbra történő hozzáadáshoz a Project fülön kattints a jelölőelem körüli területre; zöld keret jelenik meg. Tartsd lenyomva az egérgombot a zöld plusz ikonon, és a felugró ablakban add meg a hozzáadandó elemek számát.
Az összes elem száma az oldalsáv Total length területén látható.
5. Automatikus számozás
A meglévő elemek alfanumerikus feliratozásához válaszd az Auto-Num fület, majd a Ctrl + A billentyűkkel jelöld ki az összes mezőt. Az oldalsáv értékeivel és beállításaival állítsd be a feliratot, majd válaszd az Accept gombot.
Automatikus elemhozzáadáshoz az Auto-Num fülön kapcsold be az Automatic adding of elements funkciót, nyomd meg a Ctrl + A billentyűket, állítsd be az oldalsáv értékeit, majd válaszd az Accept gombot. A bemutatott 1–4 tartomány feliratozásához a program egy további elemet ad hozzá.
6. Nyomtatás
A menüsor Menu eleméből válaszd a Print parancsot; a Ctrl + P billentyűkkel közvetlenül is megnyithatod a nyomtatási ablakot.
A Settings oldalsávon válaszd ki a nyomtatót és add meg a példányszámot. A Print gomb indítja a projekt nyomtatását.
7. Kalibrálás
Ha a nyomtató kalibrálása nem egyezik a nyomtatandó jelölőanyaggal, a feladat megáll és megnyílik a Recalibrate? párbeszédablak.
A Cancel megszakítja a nyomtatási feladatot. A Print anyway felülbírálja a figyelmeztetést és elindítja a nyomtatást.
A Calibrate választás megszakítja a feladatot és kalibrálja a nyomtatót, hogy a behelyezett jelölőanyaghoz és a projekthez igazodjon.
8. Nyomatminőség javítása
A Print ablak Settings oldalsávján módosíthatod a korrekciókat.
A Vertical Offset(mm) növelése felfelé, csökkentése lefelé mozgatja a feliratot.
A Horizontal Offset(mm) növelése jobbra, csökkentése balra mozgatja a feliratot; a megadott firmware 1.UW7U.
A Printing darkness értékének csökkentésével világosabb lesz a felirat.
Végezz próbanyomtatásokat: ezek szükségesek ahhoz, hogy a nyomtató beállítsa és alkalmazza a korrekciós értékeket.
Jelölések importálása és súgó
Importálható fájltípusok: *.xls, *.xlsx, *.txt, *.csv és *.dat. A ? gombbal nyithatod meg az online súgót; a részletes oktatóanyagok további Smart Script funkciókat és kalibrálási tudnivalókat ismertetnek.
Vágási és nyomtatási jelek: feltételes funkció
A sablon bemutatott felületén ez az anyag nem vághatóként szerepel. A vágási jelekre vonatkozó általános művelet csak vágóegységgel és ahhoz megfelelő anyaggal alkalmazható: a sablon kiválasztása után a Crop and print marks oldalsáv ollóikonjával aktiválható. A zöld gomb jelzi az aktív funkciót; az Activate all minden elem végére vágási jelet helyez. A helyes jelpozíció zöld; a jelre kattintva az adott jel kikapcsolható vagy bekapcsolható. Ez a funkcióleírás önmagában nem engedélyezi ennek a kábeljelölőnek a gépi vágását.
Nyomtatási sötétség
A Printing darkness 12-nél nagyobb értéke károsíthatja a festékszalagot.
