Wago 211-811 jelölő Smart Printerhez, 12 mm hossz, 4 × 12 mm jelölőfelület, 2500 db/tekercs, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

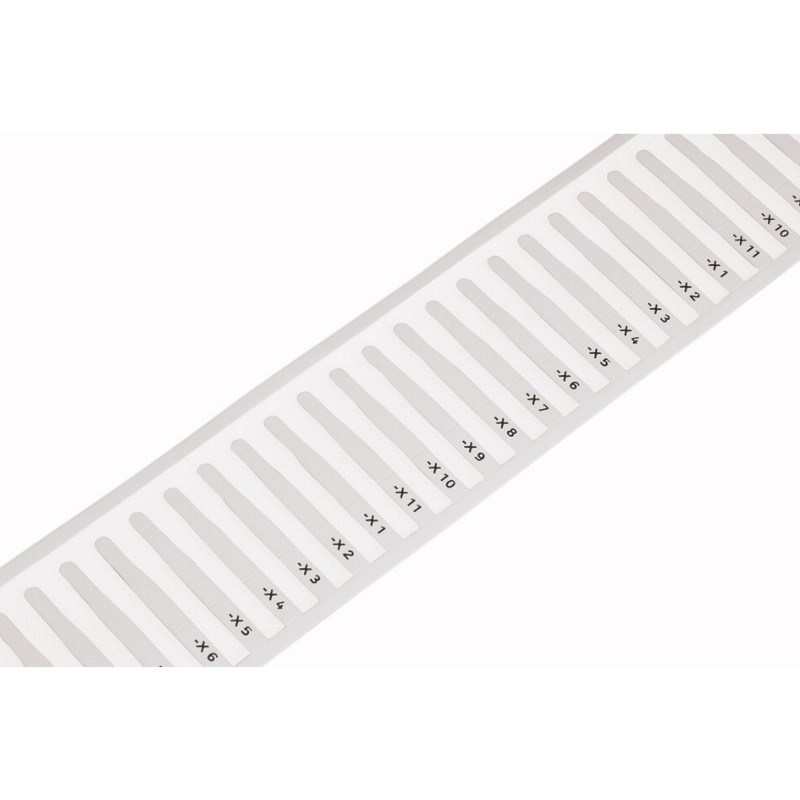

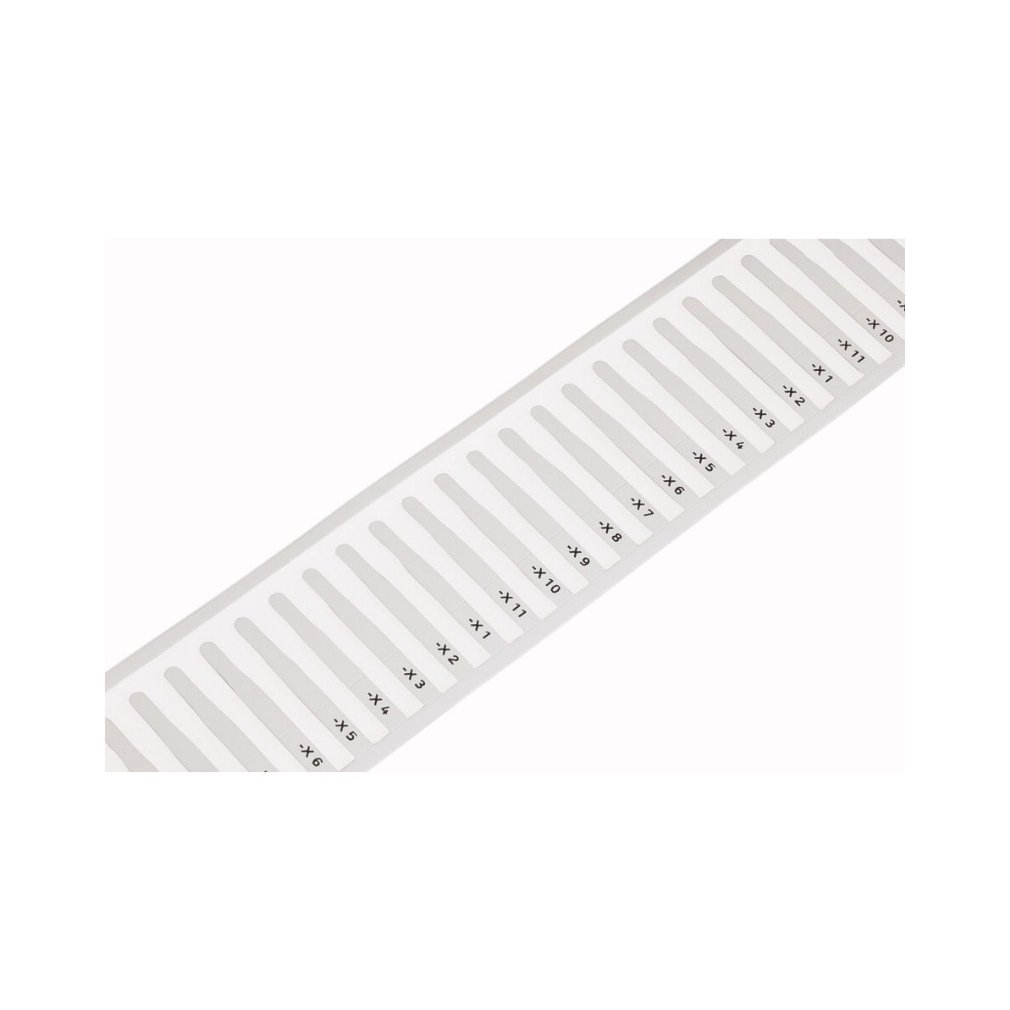

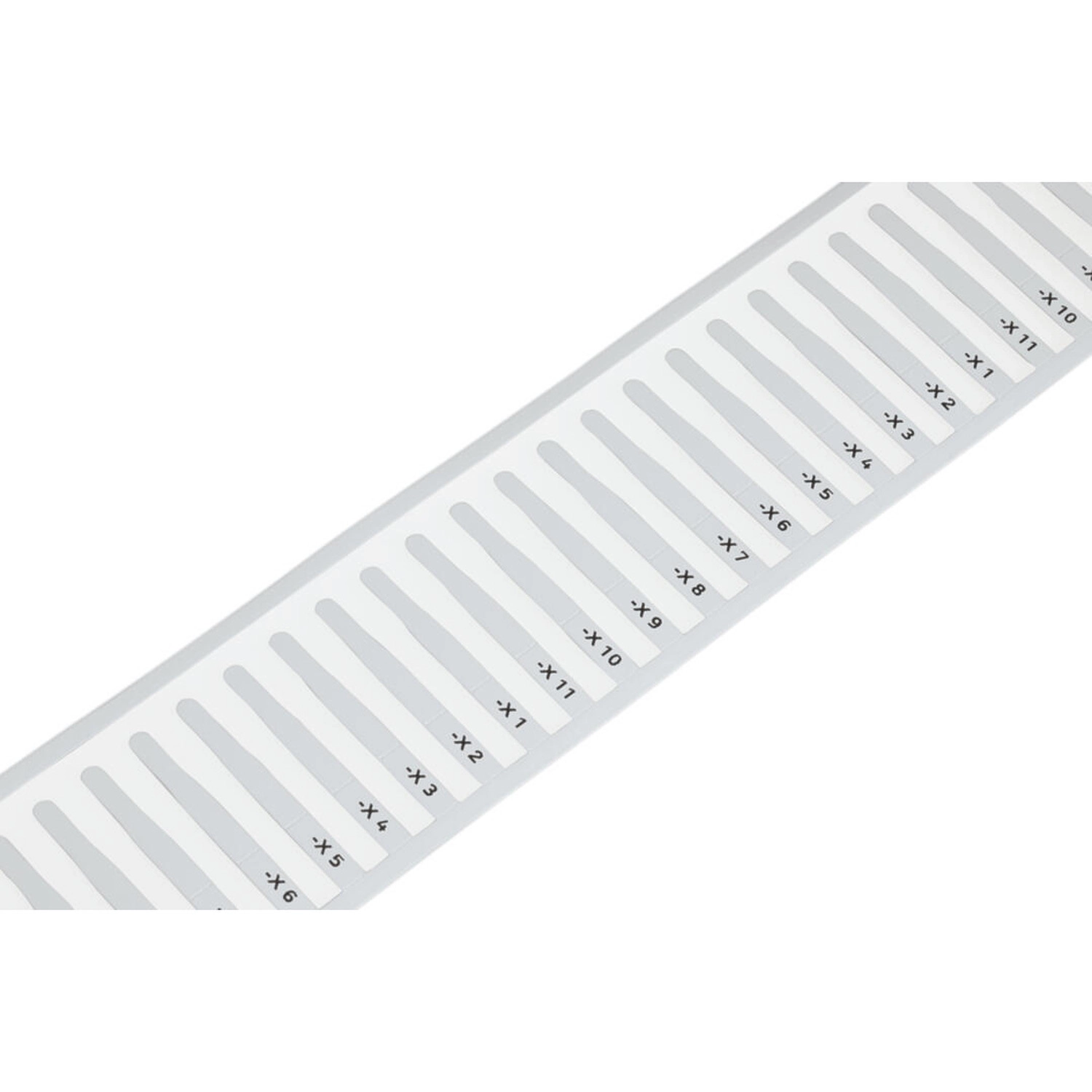

A Wago 211-811 fehér, felirat nélküli jelölőkártya Smart Printer termotranszfer nyomtatóhoz. Hossza 12 mm, jelölőfelülete 4 × 12 mm. Ragasztómentes, halogénmentes poliészterből készül, és a megfelelő jelölőhüvelybe csúsztatva használható.
Méretek, kivitel és használati feltételek
| Jelölési módszer | Termotranszfer |
|---|---|
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Tekercs elrendezése | 2500 jelölő/tekercs |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Hossz | 12 mm |
| Jelölőfelület | 4 × 12 mm |
| Mélység | 0,26 mm |
| Rögzítés típusa | Benyomás; jelölőhüvelybe csúsztatva |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| Szín | Fehér |
| Anyag | Poliészter |
| UV-állóság | EN60068-2-5:2010, B eljárás |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Tömeg | 221 g |
| Tárolási hőmérséklet | +10 … +22 °C |
| Működési hőmérséklet | −20 … +80 °C |
| Relatív páratartalom | 40–50 % |
Opcionális kiegészítők
| 211-812 | 12 mm hosszú, átlátszó, halogénmentes jelölőhüvely a 211-811-hez; 1,4–5,0 mm külső kábelátmérőhöz |
|---|---|
| 211-813 | 12 mm hosszú, átlátszó, halogénmentes jelölőhüvely a 211-811-hez; 5,0–11,0 mm külső kábelátmérőhöz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a jelölőfelület?
4 × 12 mm.
Hány jelölő van a tekercsen?
2500 jelölő.
Cserélhető a vezeték bekötése után?
Igen, a jelölő a vezeték bekötése után is kicserélhető.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 211-811 jelölő Smart Printerhez, 12 mm hossz, 4 × 12 mm jelölőfelület, 2500 db/tekercs, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 211-811 |
| GTIN / EAN | 4050821674979 |
| Terméktípus | Jelölőkártya jelölőhüvelyhez |
Méretek, kivitel és használati feltételek
| Jelölési módszer | Termotranszfer |
|---|---|
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Tekercs elrendezése | 2500 jelölő/tekercs |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Hossz | 12 mm |
| Jelölőfelület | 4 × 12 mm |
| Mélység | 0,26 mm |
| Rögzítés típusa | Benyomás; jelölőhüvelybe csúsztatva |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| Szín | Fehér |
| Anyag | Poliészter |
| UV-állóság | EN60068-2-5:2010, B eljárás |
| Ragasztó | Ragasztómentes |
| Halogénmentes | Igen |
| Tömeg | 221 g |
| Tárolási hőmérséklet | +10 … +22 °C |
| Működési hőmérséklet | −20 … +80 °C |
| Relatív páratartalom | 40–50 % |
Opcionális kiegészítők
| 211-812 | 12 mm hosszú, átlátszó, halogénmentes jelölőhüvely a 211-811-hez; 1,4–5,0 mm külső kábelátmérőhöz |
|---|---|
| 211-813 | 12 mm hosszú, átlátszó, halogénmentes jelölőhüvely a 211-811-hez; 5,0–11,0 mm külső kábelátmérőhöz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-40-04-01 |
| eCl@ss 9.0 | 27-40-06-29 |
| ETIM 9.0 | EC001530 |
| ETIM 10.0 | EC001530 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 211-811 jelölő Smart Printerhez, 12 mm hossz, 4 × 12 mm jelölőfelület, 2500 db/tekercs, fehér használati útmutató
Szoftverváltozat
WAGO Smart Script V4.2 vagy újabb verzióhoz. Használd a szoftver naprakész változatát.
Nyomtató előkészítése
Használd a 258-5006 hengert.
Az érzékelőt úgy állítsd be, hogy a készülékház és az érzékelő háromszögjelének csúcsai közvetlenül egymás felé mutassanak.
Töltsd be az anyagot a Smart Printer belső címketekercs-tartójába. Állítsd az anyagvezetőt a nyomtatóanyag szélességéhez; az optimális beállítás a vezető legnagyobb nyílása.
Projekt és sablon
Indítsd el a Smart Script programot. A Projects nézetben válaszd ki a projekt mentési helyét, majd kattints a + New project gombra.
A New project nézet Project name mezőjében fogadd el az Unnamed szóból, dátumból és időből álló automatikus nevet, vagy adj meg saját nevet. Kattints a Select template gombra.
A Templates nézet Template item number mezőjébe írd be a nyomtatási anyag cikkszámát, és válaszd ki a hozzá tartozó sablont.
A New project nézetben kattints a Continue creating project gombra.
Egyedi felirat
Kattints a jelölőmezőre; az aktív mezőt zöld keret jelzi. Írd be a feliratot.
A szöveg elfogadásához kattints a jelölőmezőn kívüli területre.
További elemek
A Project fülön add meg a kívánt elemszámot; a további elemek az eredeti elem jobb oldalára kerülnek.
Bal vagy jobb oldali bővítéshez a Project fülön kattints a jelölőmezők körüli világosszürke területre. A zöld keret megjelenése után tartsd lenyomva az egérgombot a + ikonon, és a felugró ablakban add meg a hozzáadandó elemek számát. A teljes elemszám a Total length részen jelenik meg.
Importálható fájltípusok: .xls, .xlsx, .txt, .csv és .dat. A ? gombbal elérhető az online súgó; a funkciókhoz részletes oktatóanyagok is rendelkezésre állnak.
Nyomtatás és kalibrálás
Válaszd a Menu → Print menüpontot, vagy nyomd meg a Ctrl + P billentyűket.
A nyomtatási ablak Settings oldalsávjában válaszd ki a nyomtatót, és add meg a példányszámot. A Print gombbal indítsd el a nyomtatást.
Eltérő anyaghoz tartozó kalibrálás esetén a program megállítja a feladatot, és megjeleníti a Recalibrate? ablakot. A Cancel megszakítja a feladatot. A Print anyway figyelmen kívül hagyja a jelzést és elindítja a nyomtatást. A Calibrate megszakítja a feladatot és kalibrálja a nyomtatót a behelyezett anyaghoz és a projekthez.
Nyomtatási kép javítása
| Vertical Offset (mm) | Növelés: a felirat felfelé mozdul. Csökkentés: lefelé mozdul. |
|---|---|
| Horizontal Offset (mm) | Növelés: jobbra mozdul. Csökkentés: balra mozdul. A vízszintes korrekció mellett a gyártó 1.UW7U firmware-t jelöl. |
| Printing darkness | Az érték csökkentése világosabb feliratot eredményez. A 12-nél nagyobb érték károsíthatja a festékszalagot. |
A módosítások után végezz néhány próbanyomtatást: a nyomtatónak ezekre szüksége van a korrekciós értékek beállításához és alkalmazásához.
Automatikus számozás
Válaszd az Auto-Num fület, majd a Ctrl + A billentyűkkel jelöld ki a mezőket. Az oldalsáv értékeivel és beállításaival állítsd be az alfanumerikus feliratot, majd válaszd az Accept gombot.
Automatikus elemhozzáadáshoz az Auto-Num fülön kapcsold be az Automatic adding of elements funkciót, nyomd meg a Ctrl + A billentyűket, állítsd be az oldalsáv értékeit, majd válaszd az Accept gombot. A bemutatott 1–8 számozási tartományhoz a program hét további elemet ad hozzá.

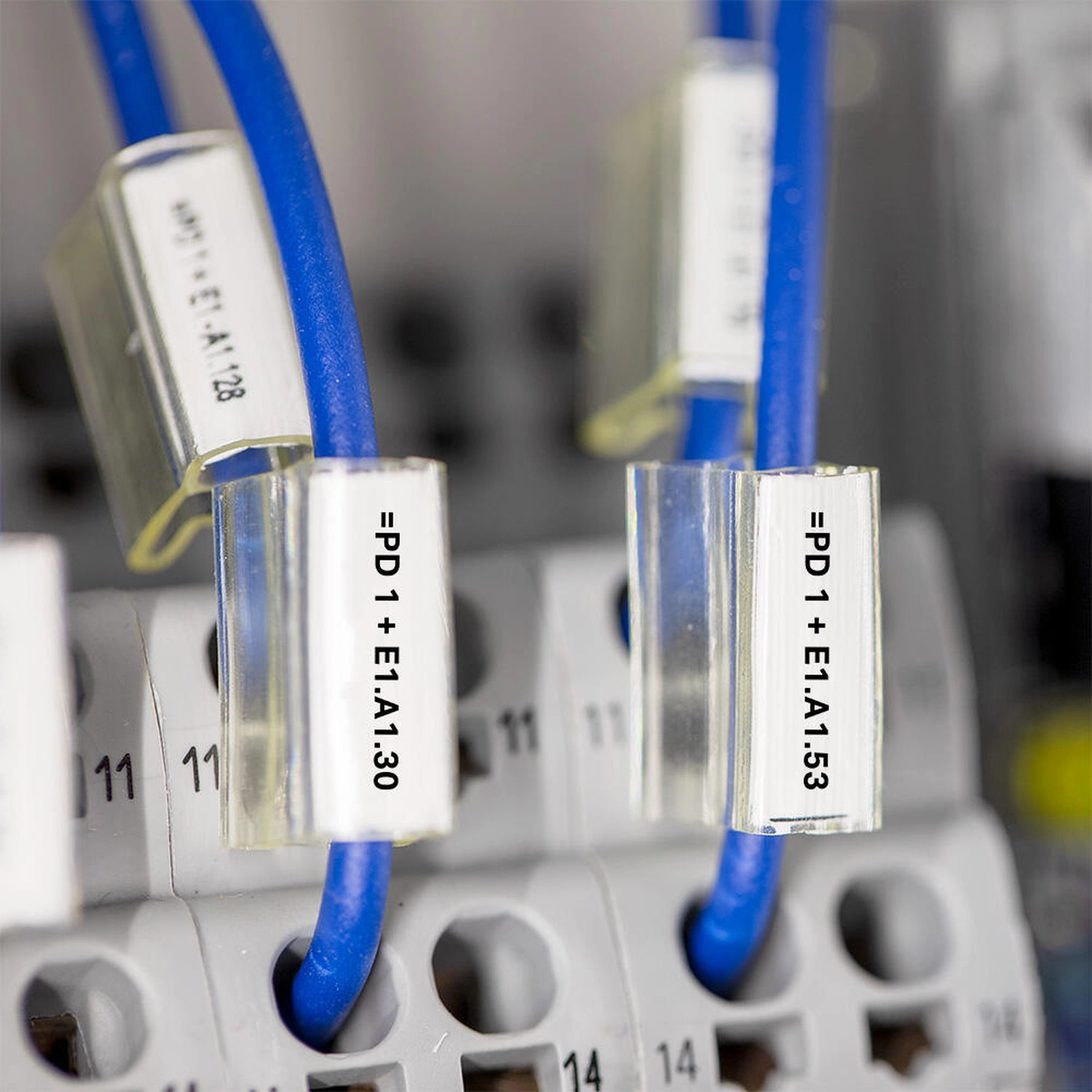

Jelölő behelyezése a hüvelybe
Vedd le a nyomtatott jelölőt a tekercsről.
Csúsztasd a jelölőt a jelölőhüvely foglalatába.
A jelölőnyíláson keresztül told a jelölőt a hüvely végéig.
A maradék kártyarészt elcsavarva távolítsd el.
A jelölő a vezeték bekötése után is kicserélhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
