Wago 2106-5201 2 vezetékes karos és nyomógombos átmenő sorkapocs, 6 mm², Push-in CAGE CLAMP, vizsgálóporttal, DIN 35 × 15 és 35 × 7,5, szürke
RRP:1 209 Ft/db
939 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
875 Ft/db
nettó 689 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

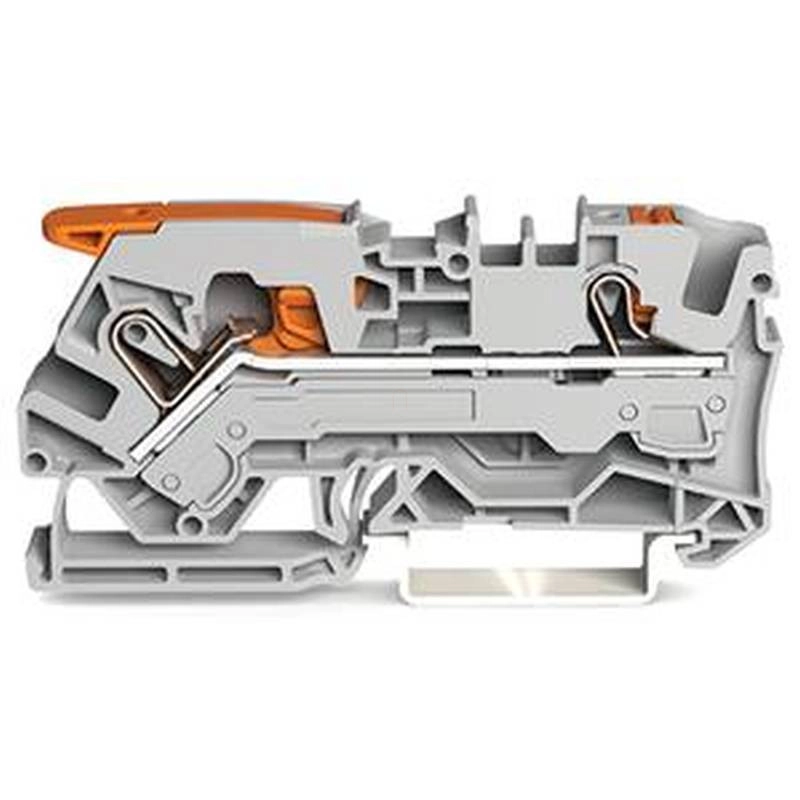

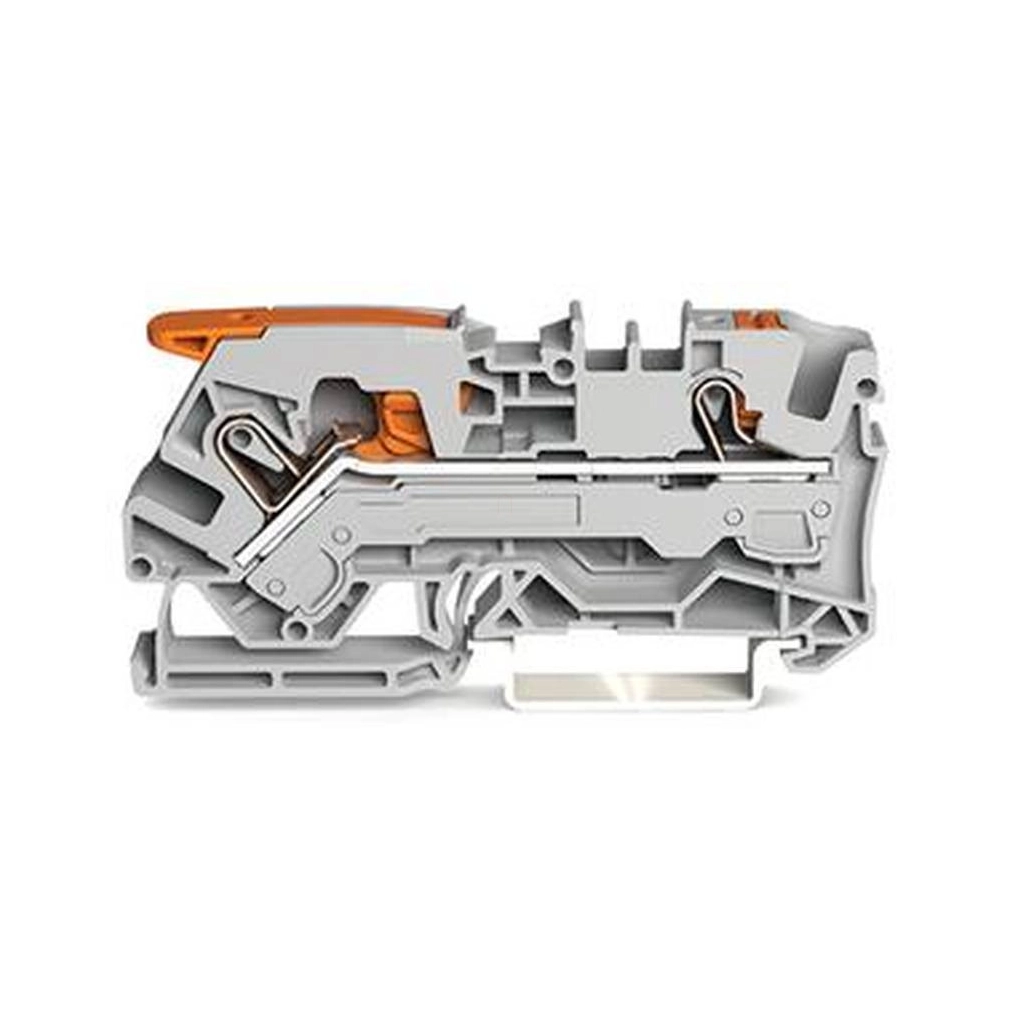

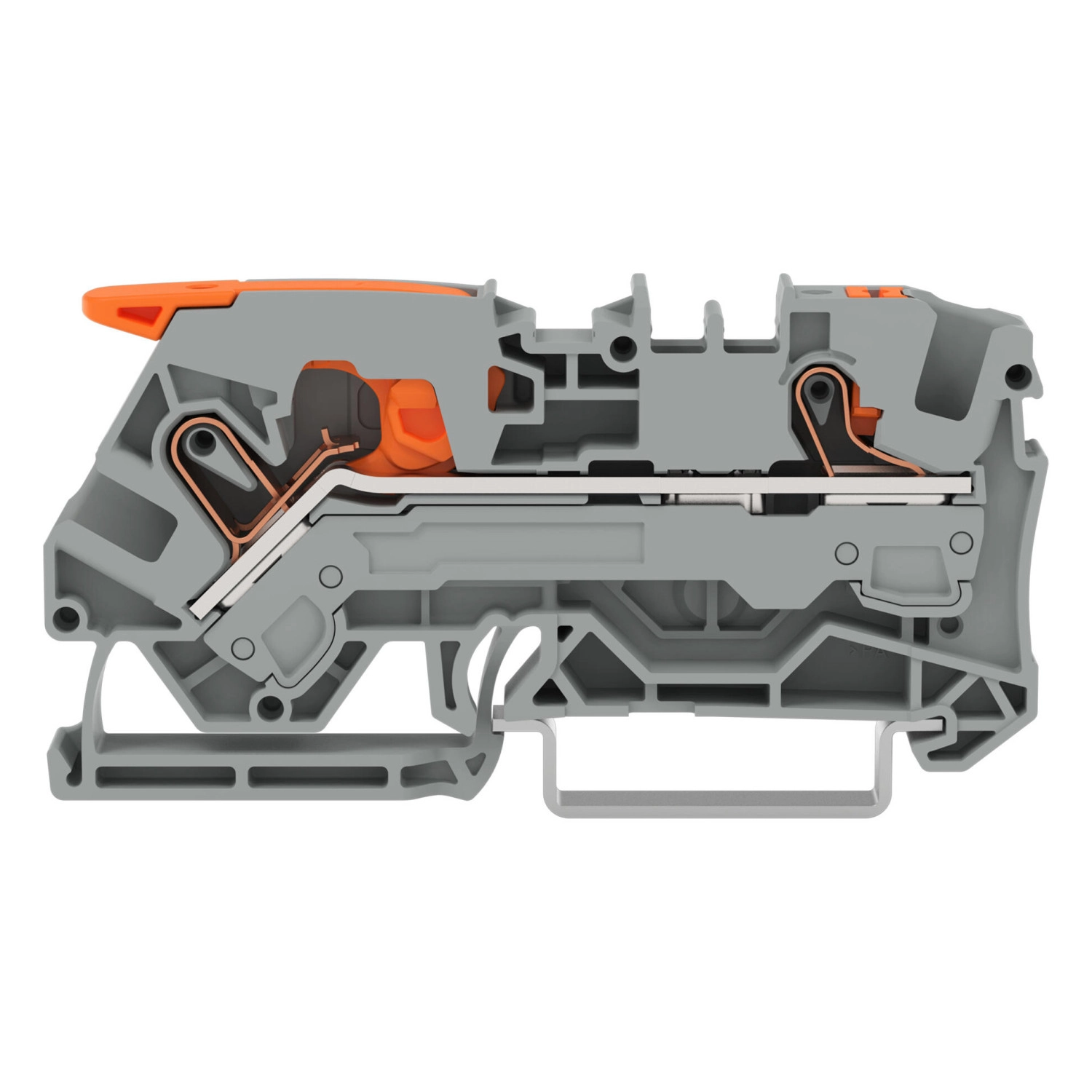

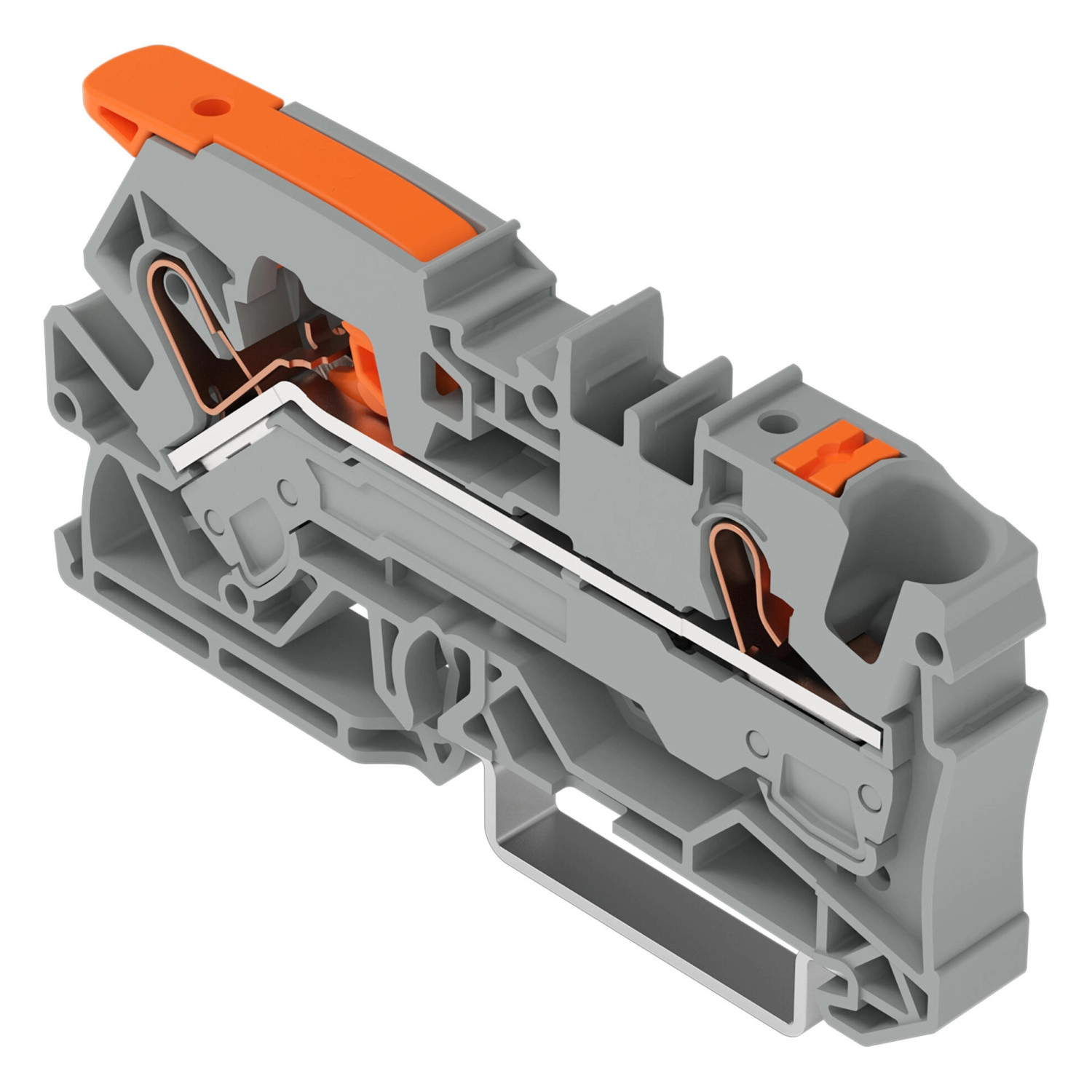

Átmenő sorkapocs, 2106-es sorozat, szürke. A Wago 2106-5201 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes; nincs szükség külön előkészítésre, például érvéghüvely préselésére. Méretei: 7,5 × 74,8 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². A sínre szerelhető átmenő sorkapocs karral és nyomógombbal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozásokat kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján és bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza.
A Wago 2106-5201 szürke, kétvezetékes átmenő TOPJOB® S sorkapocs 6 mm² névleges keresztmetszettel. A Push-in CAGE CLAMP® csatlakozás felső bekötésű; a működtető kar mellett nyomógombos csatlakozása van.
Bekötés és helyigény
A csupaszolási hossz 13–15 mm. A rézvezetékek megengedett keresztmetszete a vezeték fajtájától és az érvéghüvelytől függ; a tömör, sodrott és finom elemi szálas vezetékek tartománya 0,5–10 mm². A közvetlen push-in bekötés külön határértékeit a táblázat tartalmazza.
Műszaki jellemzők
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Többeres vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 7,5 mm / 0,295 inch |
| Magasság | 74,8 mm / 2,945 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Teljes mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,242 MJ |
| Működtetőelem színe | narancssárga |
| Tömeg | 14,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| 1. csatlakozás működtetése | Működtető kar |
| 2. csatlakozás működtetése | Nyomógomb |
| DIN-sín mérete | 35 × 15 mm vagy 35 × 7,5 mm |
| Tömör vezeték, push-in bekötéssel | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 2,5–6 mm² / 16–10 AWG |

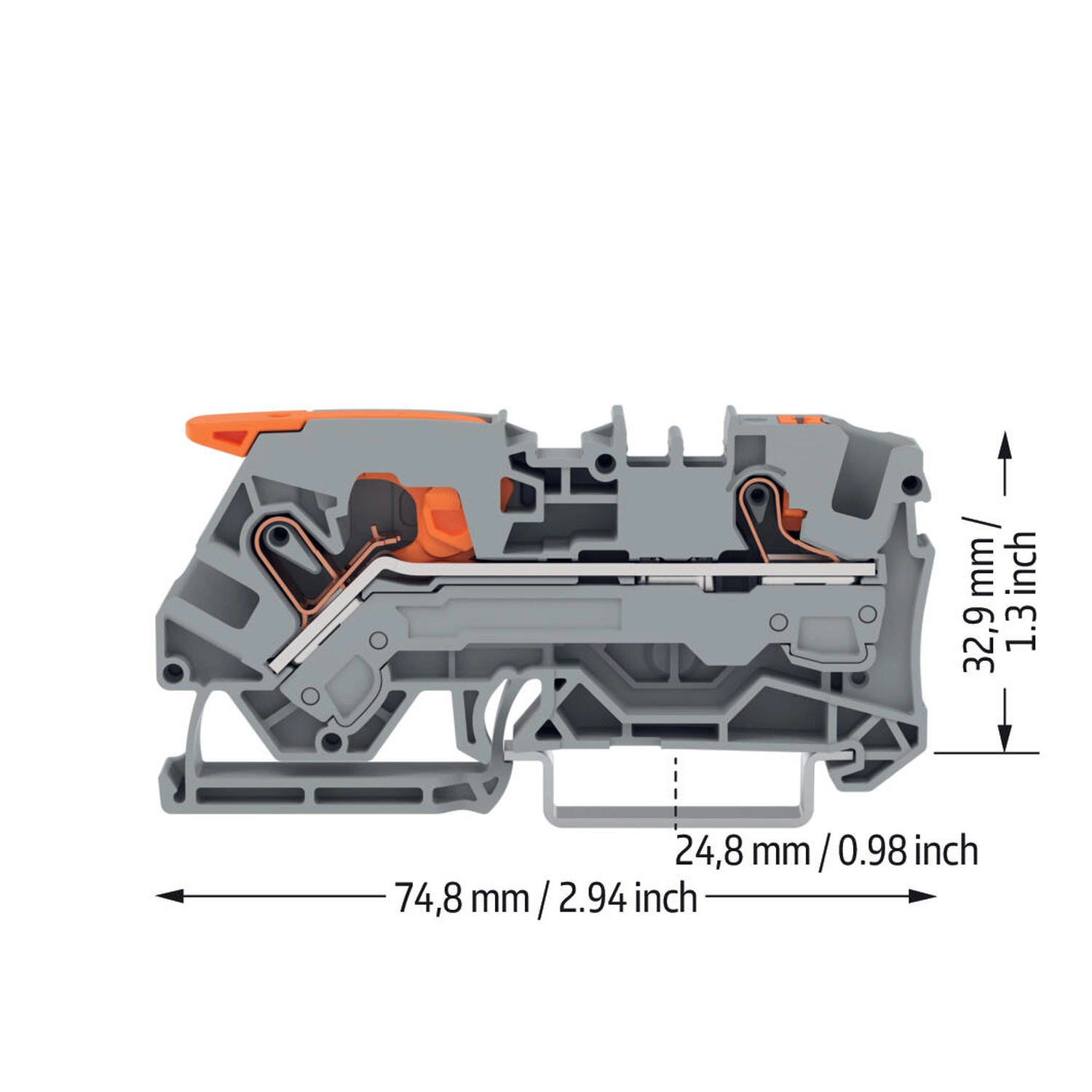

| Oldalnézeti rajz részmérete | 24,8 mm / 0,98 inch |
Elektromos terhelhetőség
| IEC/EN 60947-7-1; III. túlfeszültségi kategória, 3. szennyezettségi fok | 800 V; 8 kV; 41 A |
|---|---|
| Áram a legnagyobb vezetékkeresztmetszetnél | 55 A |
| UL1059; B és C felhasználási csoport | 600 V; 50 A |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 41 A |
| Ex e II névleges áram áthidalóval | 33 A |
| Teljesítményveszteség potenciálonként | 1,3112 W; 41 A névleges áramnál; 0,00078 Ω ellenállás |
| UL1059; D felhasználási csoport | 600 V; 5 A |
| CSA C22.2 No158; B és C felhasználási csoport | 600 V; 45 A |
Bekötési feltételek
| Kisebb keresztmetszet push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszet is beköthető közvetlenül; a vezetékfajtához tartozó tartományt kell figyelembe venni. |
|---|
Ex e alkalmazás feltételei
| Ex-komponens, U jelölés | Önálló berendezésként nem használható; a kész berendezésbe építés további tanúsítást igényel, a tanúsítvány egyedi korlátozásait is figyelembe kell venni. |
|---|---|
| Ex e alkalmazás, 1-es és 2-es zóna | Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A légközöket és kúszóáramutakat az alkalmazásra vonatkozó előírások és a tartozékok feltételei szerint kell méretezni; a teljes összeállítás új értékelést igényel az illetékes tanúsító szervezettől. |
| Ex e hőmérsékleti feltétel | T1–T5 hőmérsékleti osztálynál a szigetelő részek megengedett legnagyobb hőmérséklete 85 °C; a felületi hőmérséklet-emelkedés legfeljebb 40 K. Ez külön Ex-alkalmazási feltétel, nem az általános folyamatos működési tartomány. |
| Vezetékvég védelme | A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell; ezt a sorkapocs kialakítása is biztosíthatja. Az önmagában alkalmazott forrasztás nem elegendő. |
| Korrozív környezet | A WAGO gáztömör réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl finom elemi szálas vezetékekhez. |
Szükséges kiegészítők
| 2106-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2106-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2006-191 | Lezárokupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2006-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2006-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi vezetéket kell csupaszolni?
13–15 mm hosszúságot.
Milyen sínhez készült?
DIN 35 × 15 mm és DIN 35 × 7,5 mm kalapsínhez.
Hogyan történik a karos bekötés?
Emeld fel ütközésig a kart, helyezd be a finom elemi szálas vezetéket, majd nyomd le a kart.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2106-5201
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
14,2 g/db
Cikkszám
4055143742450
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2106-5201 2 vezetékes karos és nyomógombos átmenő sorkapocs, 6 mm², Push-in CAGE CLAMP, vizsgálóporttal, DIN 35 × 15 és 35 × 7,5, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2106-5201 |
| GTIN / EAN | 4055143742450 |
| Terméktípus | Átmenő sorkapocs |
Csatlakozások, méretek és anyagok
| Összes csatlakozási pont száma | 2 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Többeres vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 7,5 mm / 0,295 inch |
| Magasság | 74,8 mm / 2,945 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Teljes mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,242 MJ |
| Működtetőelem színe | narancssárga |
| Tömeg | 14,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| 1. csatlakozás működtetése | Működtető kar |
| 2. csatlakozás működtetése | Nyomógomb |
| DIN-sín mérete | 35 × 15 mm vagy 35 × 7,5 mm |
| Tömör vezeték, push-in bekötéssel | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 2,5–6 mm² / 16–10 AWG |
| Oldalnézeti rajz részmérete | 24,8 mm / 0,98 inch |
Bekötési feltételek
| Kisebb keresztmetszet push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszet is beköthető közvetlenül; a vezetékfajtához tartozó tartományt kell figyelembe venni. |
|---|
Elektromos adatok
| IEC/EN 60947-7-1; III. túlfeszültségi kategória, 3. szennyezettségi fok | 800 V; 8 kV; 41 A |
|---|---|
| Áram a legnagyobb vezetékkeresztmetszetnél | 55 A |
| UL1059; B és C felhasználási csoport | 600 V; 50 A |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 41 A |
| Ex e II névleges áram áthidalóval | 33 A |
| Teljesítményveszteség potenciálonként | 1,3112 W; 41 A névleges áramnál; 0,00078 Ω ellenállás |
| UL1059; D felhasználási csoport | 600 V; 5 A |
| CSA C22.2 No158; B és C felhasználási csoport | 600 V; 45 A |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7678 |
|---|---|
| KEMA/KEUR | EN60947; 71-103226 |
| UL | UL1059; E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| CSA | C22.2; 70175103 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095985-PDA |
| BV | IEC60947; 58186/A0 BV |
| LR | 19/20050 |
| PRS | TE71097/880590/23 |
| ATEX | EN60079-0; PTB 18 ATEX 1011 U; II 2 G Ex eb IIC Gb vagy I M 2 Ex eb I Mb |
| CCC | GB/T3836.3; 2020312313000164; Ex eb IIC Gb, Ex eb I Mb |
| AEx | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
| IECEx | IEC60079-0; IECEx PTB 18.0018U; Ex eb IIC Gb vagy Ex eb I Mb |
| INMETRO | IEC60079; TÜV 23.1455 U |
Ex e alkalmazás feltételei
| Ex-komponens, U jelölés | Önálló berendezésként nem használható; a kész berendezésbe építés további tanúsítást igényel, a tanúsítvány egyedi korlátozásait is figyelembe kell venni. |
|---|---|
| Ex e alkalmazás, 1-es és 2-es zóna | Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A légközöket és kúszóáramutakat az alkalmazásra vonatkozó előírások és a tartozékok feltételei szerint kell méretezni; a teljes összeállítás új értékelést igényel az illetékes tanúsító szervezettől. |
| Ex e hőmérsékleti feltétel | T1–T5 hőmérsékleti osztálynál a szigetelő részek megengedett legnagyobb hőmérséklete 85 °C; a felületi hőmérséklet-emelkedés legfeljebb 40 K. Ez külön Ex-alkalmazási feltétel, nem az általános folyamatos működési tartomány. |
| Vezetékvég védelme | A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell; ezt a sorkapocs kialakítása is biztosíthatja. Az önmagában alkalmazott forrasztás nem elegendő. |
| Korrozív környezet | A WAGO gáztömör réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl finom elemi szálas vezetékekhez. |
Szükséges kiegészítők
| 2106-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2106-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2006-191 | Lezárokupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2006-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2006-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

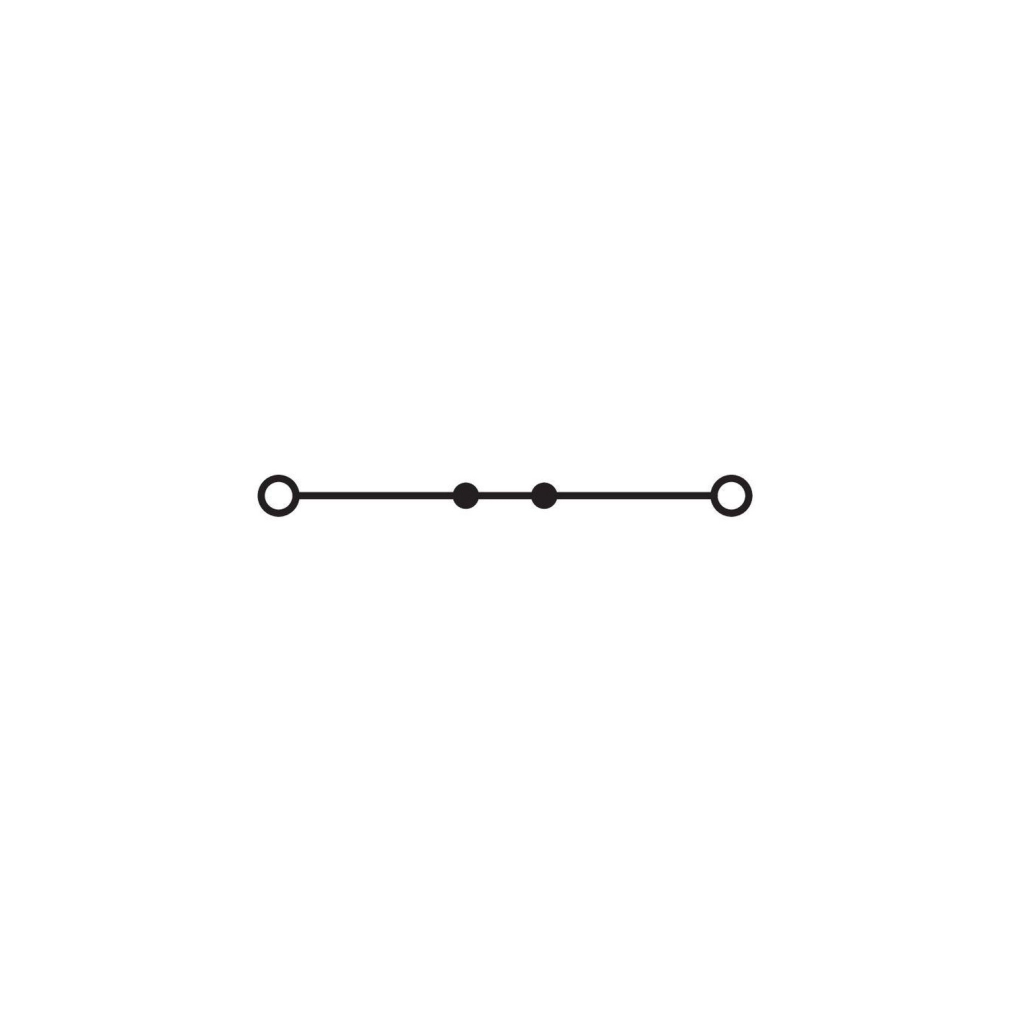

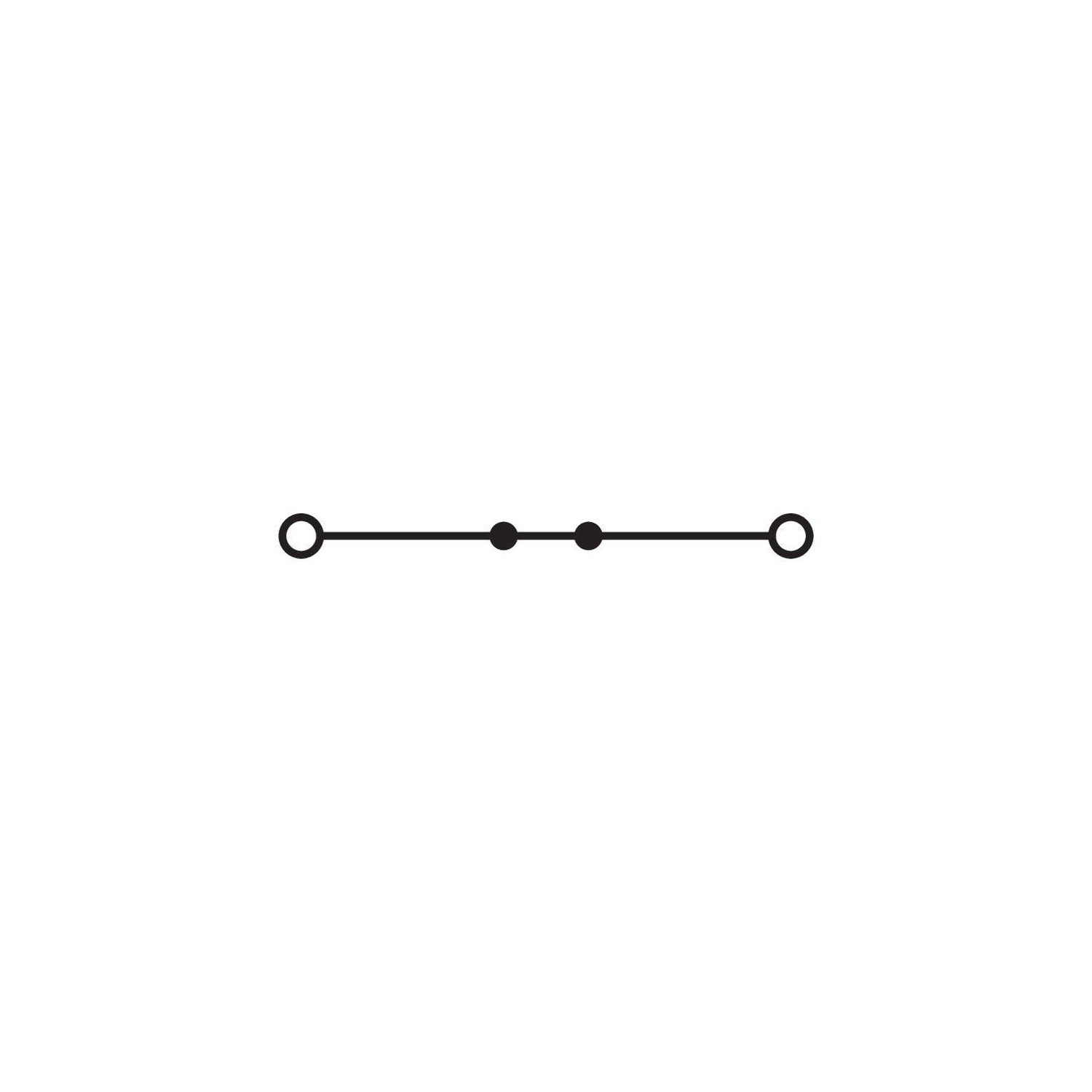

Wago 2106-5201 2 vezetékes karos és nyomógombos átmenő sorkapocs, 6 mm², Push-in CAGE CLAMP, vizsgálóporttal, DIN 35 × 15 és 35 × 7,5, szürke használati útmutató
Vezeték előkészítése
A vezetéket 13–15 mm hosszan csupaszold. A megfelelő tömör vezeték, illetve érvéghüvellyel ellátott finom elemi szálas vezeték közvetlenül push-in bekötéssel csatlakoztatható; a vezetékfajtánként megadott határértékeket tartsd be.
Karos bekötés
1
Emeld fel ütközésig a működtető kart.
2
Helyezd be a finom elemi szálas vezetéket.
3
Nyomd le a működtető kart.
Közösítés
Nyomd be ütközésig a dugaszolható áthidalót a kapocspontba. Redukáló áthidalóval is végezhető közösítés.
Ellenőrzés
A vizsgálathoz 2 mm átmérőjű vizsgálódugó használható, legfeljebb 42 V feszültségnél.
Jelölés
Pattintsd be a jelölőszalagot a jelölőnyílásba.
Ex e beépítés
| Ex-komponens, U jelölés | Önálló berendezésként nem használható; a kész berendezésbe építés további tanúsítást igényel, a tanúsítvány egyedi korlátozásait is figyelembe kell venni. |
|---|---|
| Ex e alkalmazás, 1-es és 2-es zóna | Legalább IP54 védettségű, Ex e tanúsított ház szükséges. A légközöket és kúszóáramutakat az alkalmazásra vonatkozó előírások és a tartozékok feltételei szerint kell méretezni; a teljes összeállítás új értékelést igényel az illetékes tanúsító szervezettől. |
| Ex e hőmérsékleti feltétel | T1–T5 hőmérsékleti osztálynál a szigetelő részek megengedett legnagyobb hőmérséklete 85 °C; a felületi hőmérséklet-emelkedés legfeljebb 40 K. Ez külön Ex-alkalmazási feltétel, nem az általános folyamatos működési tartomány. |
| Vezetékvég védelme | A sodrott és finom elemi szálas vezeték végeit szétbomlás ellen védeni kell; ezt a sorkapocs kialakítása is biztosíthatja. Az önmagában alkalmazott forrasztás nem elegendő. |
| Korrozív környezet | A WAGO gáztömör réz érvéghüvelyt vagy ónozott réz csapos kábelsarut ajánl finom elemi szálas vezetékekhez. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
