Wago 210-850 nyomógombjelölő, 26,5 × 18 mm, ezüstszínű
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

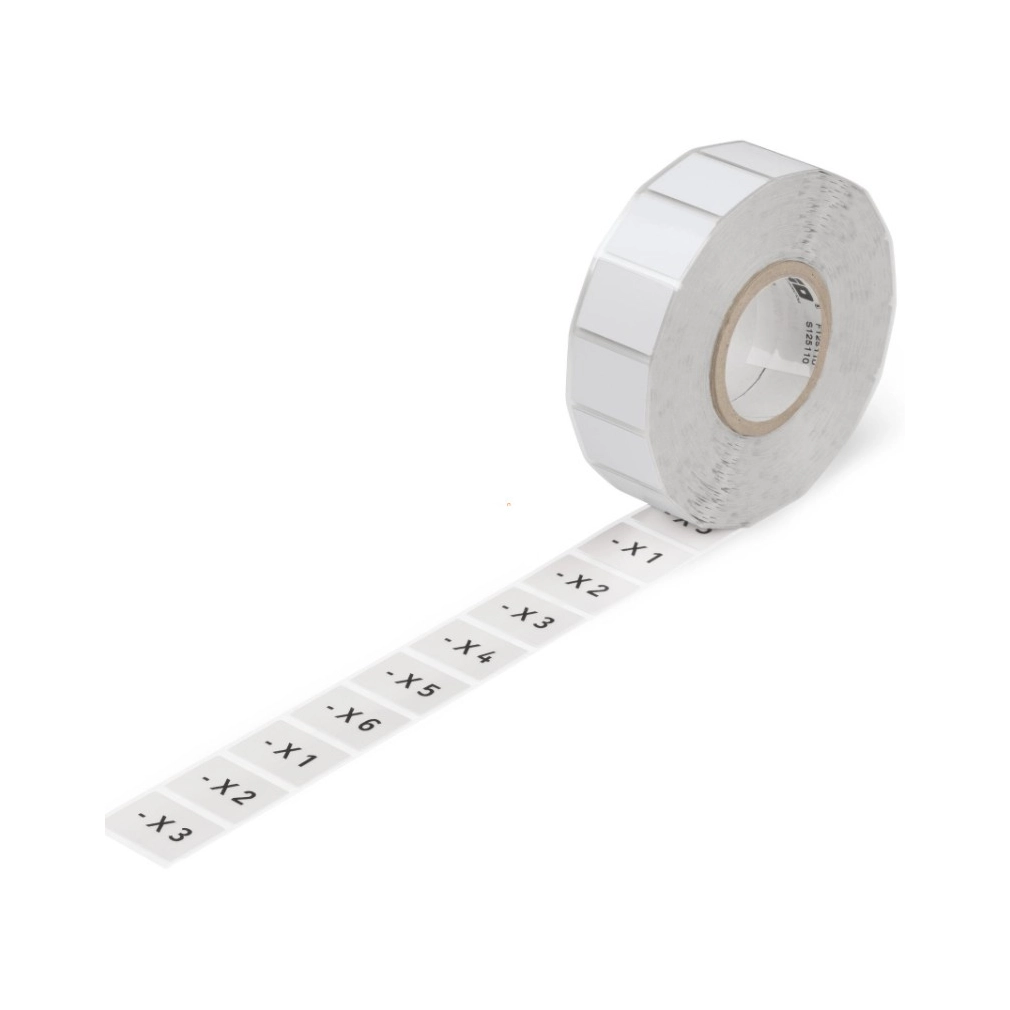

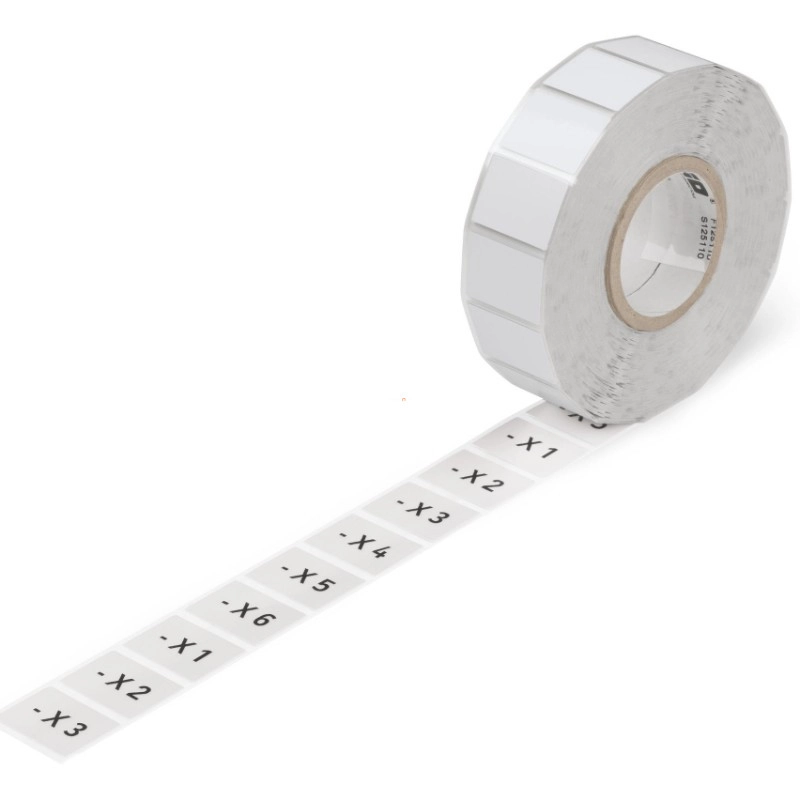

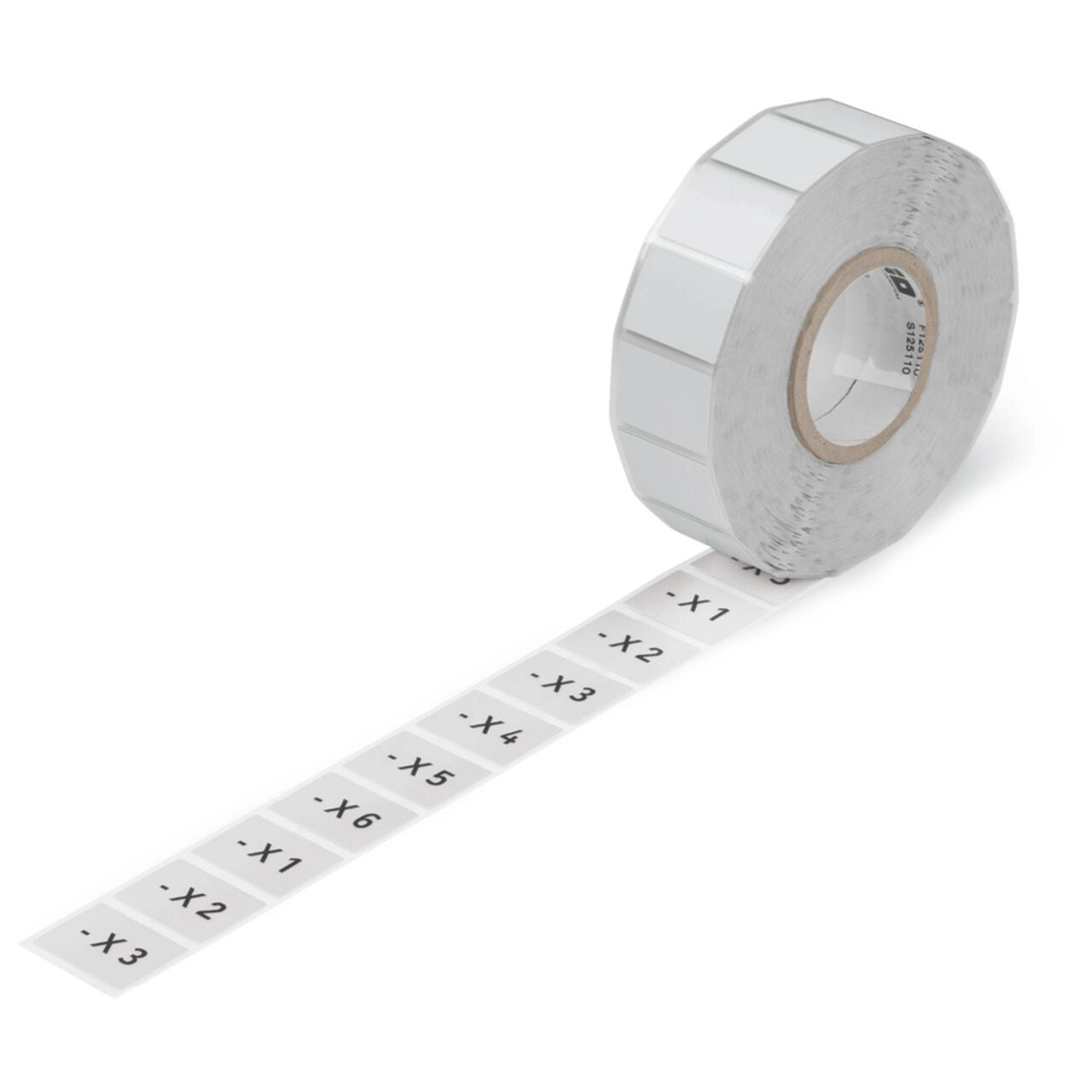

A Wago 210-850 ezüstszínű, felirat nélküli poliészter nyomógombjelölő 26,5 × 18 mm jelölőfelülettel, Smart Printer termotranszfer nyomtatóhoz készül. Eaton nyomógombos kerethez használható. Rögzítési módja: 210-851 burkolattal.
Méretek, kivitel és használati feltételek
| Alkalmas | Eaton nyomógombos kerethez |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Tekercs elrendezése | 1000 jelölő/tekercs; 1 sor |
| Jelölő nyomtató | Smart Printer termotranszfer nyomtató |
| Magasság | 26,5 mm |
| Szélesség | 18 mm |
| Mélység | 0,23 mm |
| Jelölőfelület | 26,5 × 18 mm |
| Rögzítés típusa | 210-851 burkolattal |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| Szín | Ezüstszínű |
| Anyag | Poliészter |
| UV-állóság | EN60068-2-5:2010; B eljárás |
| Ragasztással kapcsolatos információk | Enyhén tapadó gumibevonat; ugyanebben a gyártói sorban „without adhesive”, azaz ragasztó nélkül is szerepel. |
| Halogénmentes | Igen |
| Tömeg | 188 g |
| Tárolási hőmérséklet | ≥+22 °C |
| Relatív páratartalom | 40–50 % |
| Működési hőmérséklet | −30 … +130 °C |
Alkalmazási feltételek és adateltérések
| Gumibevonat és rögzítés | A ragasztással kapcsolatos gyártói sor enyhén tapadó gumibevonatot és zárójelben ragasztó nélküli kivitelt nevez meg. A rögzítési mód külön a 210-851 burkolatot írja elő; a bevonat megnevezése alapján nem helyettesíthető ez öntapadó rögzítéssel. |
|---|
Szükséges kiegészítő és csatlakozó ellendarab
| 210-851 | Átlátszó, halogénmentes burkolat a 210-850 jelölőhöz; mindkét kapcsolati szerepben megadva |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a jelölőfelület?
26,5 × 18 mm.
Milyen nyomtatóhoz való?
Smart Printer termotranszfer nyomtatóhoz.
Hogyan rögzíthető?
210-851 burkolattal.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 210-850 nyomógombjelölő, 26,5 × 18 mm, ezüstszínű műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 210-850 |
| GTIN / EAN | 4050821674900 |
| Terméktípus | Nyomógombjelölő |
Méretek, kivitel és használati feltételek
| Alkalmas | Eaton nyomógombos kerethez |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelési forma | Tekercs |
| Tekercs elrendezése | 1000 jelölő/tekercs; 1 sor |
| Jelölő nyomtató | Smart Printer termotranszfer nyomtató |
| Magasság | 26,5 mm |
| Szélesség | 18 mm |
| Mélység | 0,23 mm |
| Jelölőfelület | 26,5 × 18 mm |
| Rögzítés típusa | 210-851 burkolattal |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| Szín | Ezüstszínű |
| Anyag | Poliészter |
| UV-állóság | EN60068-2-5:2010; B eljárás |
| Ragasztással kapcsolatos információk | Enyhén tapadó gumibevonat; ugyanebben a gyártói sorban „without adhesive”, azaz ragasztó nélkül is szerepel. |
| Halogénmentes | Igen |
| Tömeg | 188 g |
| Tárolási hőmérséklet | ≥+22 °C |
| Relatív páratartalom | 40–50 % |
| Működési hőmérséklet | −30 … +130 °C |
Alkalmazási feltételek és adateltérések
| Gumibevonat és rögzítés | A ragasztással kapcsolatos gyártói sor enyhén tapadó gumibevonatot és zárójelben ragasztó nélküli kivitelt nevez meg. A rögzítési mód külön a 210-851 burkolatot írja elő; a bevonat megnevezése alapján nem helyettesíthető ez öntapadó rögzítéssel. |
|---|
Szükséges kiegészítő és csatlakozó ellendarab
| 210-851 | Átlátszó, halogénmentes burkolat a 210-850 jelölőhöz; mindkét kapcsolati szerepben megadva |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39191080888 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-40-06-29 |
| eCl@ss 9.0 | 27-40-06-29 |
| ETIM 9.0 | EC001288 |
| ETIM 10.0 | EC001288 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 210-850 nyomógombjelölő, 26,5 × 18 mm, ezüstszínű használati útmutató
Smart Script és nyomtató
WAGO Smart Script V4.2 vagy újabb verzióhoz. Használd a szoftver naprakész változatát.
Nyomtató előkészítése
Használd a 258-5006 hengert.
Az érzékelőt úgy állítsd be, hogy a készülékház és az érzékelő háromszögének csúcsa közvetlenül egymás felé mutasson.
Töltsd be a nyomtatási anyagot a Smart Printer címketekercs-tartójába, és igazítsd a vezetőt az anyag szélességéhez. Az optimális beállítás: 1 mm + az anyag szélessége + 1 mm.
Projekt és sablon
Indítsd el a Smart Script programot. A Projects nézetben válaszd ki a projekt mentési helyét, majd kattints a + New project gombra.
A New project nézet Project name mezőjében fogadd el az Unnamed szóból, dátumból és időből álló automatikus nevet, vagy adj meg saját nevet. Kattints a Select template gombra.
A Templates nézet Template item number mezőjébe írd be a nyomtatási anyag cikkszámát, és válaszd ki a hozzá tartozó sablont.
A New project nézetben kattints a Continue creating project gombra. Az Automatic alignment eszközzel a jelölőmezők egymás alá és a nyomtatási területhez igazíthatók. Kattints a jelölőmezőbe az aktiválásához.
Szöveg, szimbólum és kép
Kattints duplán a jelölőmezőbe. A zöld háttérrel kiemelt szöveg helyére írd be a feliratot, majd a szövegmezőn kívülre kattintva fogadd el.
A Symbol menüpontban válassz szimbólumot; a program saját szövegmezőben helyezi el. Az Image menüponttal válaszd ki a képfájlt; a kép szintén saját mezőbe kerül.
Formázás és további elemek
A General fülön az Alignment eszközökkel megszüntethető a csoportosítás, egyenletesen eloszthatók az elemek, és megadható a mező helyzete, mérete, illetve tartalmának igazítása. A Font type részen betűtípus, méret, félkövér vagy dőlt stílus, sorköz és szövegszélesség állítható. A Frame részen a keret megjelenítése és vastagsága, az alsó Alignment részen a szöveg helyzete adható meg.
A Project fülön add meg a kívánt elemszámot; a további elemek az eredeti elem jobb oldalára kerülnek.
Bal vagy jobb oldali bővítéshez a Project fülön kattints a jelölőmezők körüli világosszürke területre. A zöld keret megjelenése után tartsd lenyomva az egérgombot a + ikonon, és a felugró ablakban add meg a hozzáadandó elemek számát. A teljes elemszám a Total length részen jelenik meg.
Importálható fájltípusok: .xls, .xlsx, .txt, .csv és .dat. A ? gombbal elérhető az online súgó; a funkciókhoz részletes oktatóanyagok is rendelkezésre állnak.
Nyomtatás és kalibrálás
Válaszd a Menu → Print menüpontot, vagy nyomd meg a Ctrl + P billentyűket.
A nyomtatási ablak Settings oldalsávjában válaszd ki a nyomtatót, és add meg a példányszámot. A Print gombbal indítsd el a nyomtatást.
Eltérő anyaghoz tartozó kalibrálás esetén a program megállítja a feladatot, és megjeleníti a Recalibrate? ablakot. A Cancel megszakítja a feladatot. A Print anyway figyelmen kívül hagyja a jelzést és elindítja a nyomtatást. A Calibrate megszakítja a feladatot és kalibrálja a nyomtatót a behelyezett anyaghoz és a projekthez.
Nyomtatási kép javítása
| Vertical Offset (mm) | Növelés: a felirat felfelé mozdul. Csökkentés: lefelé mozdul. |
|---|---|
| Horizontal Offset (mm) | Növelés: jobbra mozdul. Csökkentés: balra mozdul. A vízszintes korrekció mellett a gyártó 1.UW7U firmware-t jelöl. |
| Printing darkness | Az érték csökkentése világosabb feliratot eredményez. A 12-nél nagyobb érték károsíthatja a festékszalagot. |
A módosítások után végezz néhány próbanyomtatást: a nyomtatónak ezekre szüksége van a korrekciós értékek beállításához és alkalmazásához.
