Wago 210-810 címkék Smart Printerhez, 5 × 35 mm, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

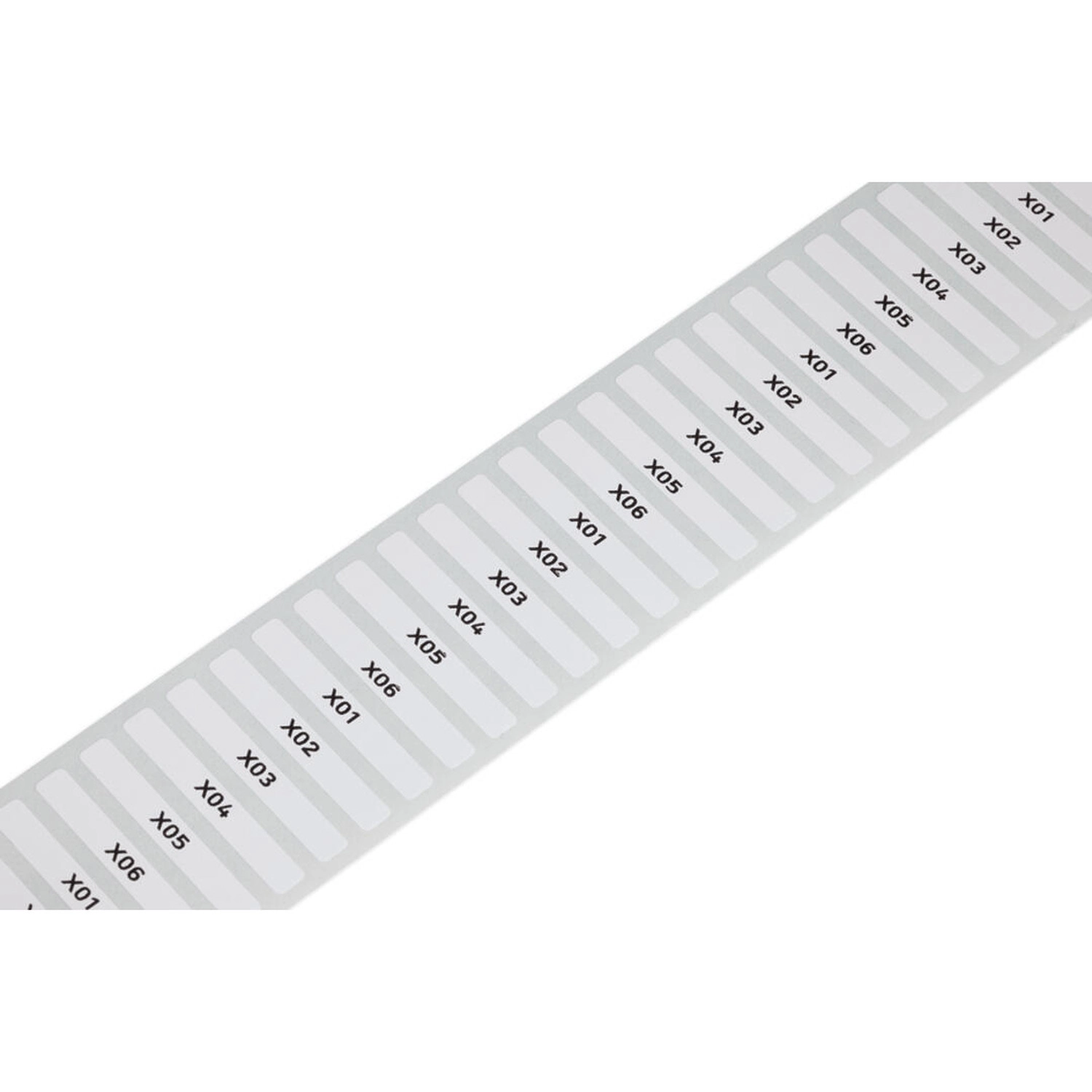

A Wago 210-810 fehér címke 5 × 35 mm-es jelölőfelülettel, 1 500 címke/tekercs; 1 sor. A Smart Printer termotranszfer nyomtatóval saját feliratot készíthetsz rá.
Jelölés a megfelelő kivitelhez
A felirat nélküli poliészter jelölőanyag halogénmentes, ragasztással rögzíthető. Ragasztója akrilát. Az elkenődéssel szembeni ellenállás a 258-5005 tintaszalaggal együtt szerepel.
Méretek és környezeti feltételek
A jelölőanyag mélysége 0,1 mm, tömege 92 g. Tárolási környezeti hőmérséklete +10 … +21 °C, működési tartománya −40 … +150 °C, relatív páratartalma 40–50 %. UV-állóságának vizsgálata EN 60068-2-5:2010, B. eljárás.
A nyomtató előkészítése
A 258-5006 hengerhez tartozó érzékelő- és vezetőbeállítást, a projekt elkészítését és a nyomtatás lépéseit a használati útmutató fülön találod. A tekercset a nyomtató belső címketekercs-tartója fogadja.
Részletes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 210-810 |
| GTIN / EAN | 4050821632702 |
| Terméktípus | Öntapadó címke |
Műszaki és felhasználási adatok
| Nyomtató | Smart Printer (termotranszfer nyomtató) |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelés | 1 500 címke/tekercs; 1 sor |
| Jelölőfelület | 5 × 35 mm |
| Mélység | 0,1 mm |
| Rögzítés | Ragasztás |
| Elkenődéssel szembeni ellenállás | 258-5005 tintaszalaggal együtt |
| Szín | Fehér |
| Anyag | Poliészter |
| Ragasztó | Akrilát |
| Halogénmentes | Igen |
| UV-állóság | EN 60068-2-5:2010, B. eljárás |
| Tömeg | 92 g |
| Tárolási környezeti hőmérséklet | +10 … +21 °C |
| Működési környezeti hőmérséklet | −40 … +150 °C |
| Relatív páratartalom | 40–50 % |
| Tűzterhelés | 0 MJ |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen nyomtatóhoz való?
Smart Printer termotranszfer nyomtatóhoz.
Mekkora a jelölőanyag?
5 × 35 mm jelölőfelületű.
Hogyan rögzíthető?
Ragasztással; akrilát ragasztóval.
Van rajta előre megadott felirat?
Nincs, felirat nélküli kivitel.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 210-810 címkék Smart Printerhez, 5 × 35 mm, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 210-810 |
| GTIN / EAN | 4050821632702 |
| Terméktípus | Öntapadó címke |
Műszaki és felhasználási adatok
| Nyomtató | Smart Printer (termotranszfer nyomtató) |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Kiszerelés | 1 500 címke/tekercs; 1 sor |
| Jelölőfelület | 5 × 35 mm |
| Mélység | 0,1 mm |
| Rögzítés | Ragasztás |
| Elkenődéssel szembeni ellenállás | 258-5005 tintaszalaggal együtt |
| Szín | Fehér |
| Anyag | Poliészter |
| Ragasztó | Akrilát |
| Halogénmentes | Igen |
| UV-állóság | EN 60068-2-5:2010, B. eljárás |
| Tömeg | 92 g |
| Tárolási környezeti hőmérséklet | +10 … +21 °C |
| Működési környezeti hőmérséklet | −40 … +150 °C |
| Relatív páratartalom | 40–50 % |
| Tűzterhelés | 0 MJ |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39199080888 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-40-06-29 |
| eCl@ss 9.0 | 27-40-06-29 |
| ETIM 9.0 | EC001288 |
| ETIM 8.0 | EC001288 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.11.10. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 210-810 címkék Smart Printerhez, 5 × 35 mm, fehér használati útmutató
Alkalmazási kör
A Smart Printer termotranszfer nyomtatóhoz tartozó műveletek a Smart Script 4.2-es és újabb változatainak kezelését ismertetik. Mindig a szoftver naprakész változatát használd. A címketekercset a nyomtató belső címketekercs-tartója fogadja.
További anyagok azonos kezeléssel
Azonos kezelési műveletek tartoznak a következő cikkszámokhoz is: 210-805, 210-805/000-002, 210-806, 210-806/000-002, 210-807, 210-807/000-002, 210-808. Mindegyikhez a saját cikkszámának megfelelő sablont válaszd.
1. A nyomtató és az anyag előkészítése
Használd a 258-5006 hengert.
A ház jelének csúcsa és az érzékelő háromszögjelének csúcsa pontosan egymásra mutasson.
Állítsd a vezetőt az anyag szélességéhez. Az optimális beállítás: 1 mm + a nyomtatóanyag szélessége + 1 mm.
2. Projekt és elrendezés
A Projects nézetben add meg a projektfájl mentési helyét, majd válaszd a + New project gombot.
A Project name mezőben fogadd el az automatikus nevet, vagy kattints a mezőbe és adj meg saját nevet. Az automatikus név az Unnamed szóból, valamint a létrehozás dátumából és idejéből áll.
Válaszd a Select template gombot. A Templates nézet Template item number mezőjébe írd be az adott jelölőanyag cikkszámát, majd válaszd ki a megfelelő sablont.
A New project nézetben a Continue creating project gombbal nyisd meg a projekt munkaterületét.
3. Feliratok megadása
Kattints egy jelölőmezőre: zöld keret jelzi az aktív mezőt. Írd be a feliratot.
A TAB billentyűvel fogadd el a szöveget és lépj tovább a következő mezőre, vagy kattints egy másik jelölőmezőbe.
4. Elemek másolása
Válaszd a Project fület, majd add meg az elemek szükséges számát. A további elemek az eredeti elem jobb oldalára kerülnek.
Másik lehetőségként kattints a mezőket körülvevő világosszürke területre; zöld keret jelenik meg. Tartsd lenyomva az egérgombot a zöld plusz ikonon, és add meg a balra vagy jobbra hozzáadandó elemek számát.
Az összes elem száma az oldalsáv Total length területén látható.
Automatikus számozás
Válaszd az Auto-Num fület. A Ctrl + A kijelöli és automatikusan számozza az összes jelölőmezőt. Az oldalsáv értékeivel és beállításaival állítsd be a feliratot, majd válaszd az Accept gombot.
Automatikus elemhozzáadáshoz válaszd az Auto-Num fül Automatic adding of elements funkcióját, nyomd meg a Ctrl + A billentyűket, módosítsd az oldalsáv értékeit és fogadd el az Accept gombbal. A bemutatott 1–10 tartományhoz a program négy további elemet ad hozzá.
Jelölések importálása és súgó
Importálható fájltípusok: *.xls, *.xlsx, *.txt, *.csv és *.dat. A ? gomb nyitja meg az online súgót; a részletes oktatóanyagok további Smart Script funkciókat ismertetnek.
6. Nyomtatás
A Menu menüből válaszd a Print parancsot, vagy a Ctrl + P billentyűkkel nyisd meg a nyomtatási ablakot.
A Settings oldalsávon válaszd ki a nyomtatót és állítsd be a példányszámot. A Print gombbal indítsd el a projekt nyomtatását.
7. Kalibrálás
Ha a nyomtató kalibrálása nem illik a jelölőanyaghoz, a feladat megáll és megnyílik a Recalibrate? párbeszédablak. A Cancel megszakítja a feladatot. A Print anyway felülbírálja a figyelmeztetést és elindítja a nyomtatást. A Calibrate megszakítja a feladatot, majd a nyomtatót a behelyezett jelölőanyaghoz és a projekthez kalibrálja.
8. A nyomatminőség javítása
A Print ablak Settings oldalsávján korrigálhatod a függőlegesen vagy vízszintesen eltolódott, halvány vagy hiányos feliratot.
A Vertical Offset(mm) növelése felfelé, csökkentése lefelé mozgatja a feliratot.
A Horizontal Offset(mm) növelése jobbra, csökkentése balra mozgatja a feliratot; a megadott firmware 1.UW7U.
A Printing darkness csökkentése világosítja a nyomatot.
Végezz próbanyomtatásokat, hogy a nyomtató beállítsa és alkalmazza a korrekciós értékeket.
Nyomtatási sötétség
A Printing darkness 12-nél nagyobb értéke károsíthatja a festékszalagot.
