Wago 209-190 elválasztó Ex e/Ex i alkalmazásokhoz, 3 mm vastag, 90 mm széles, narancssárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

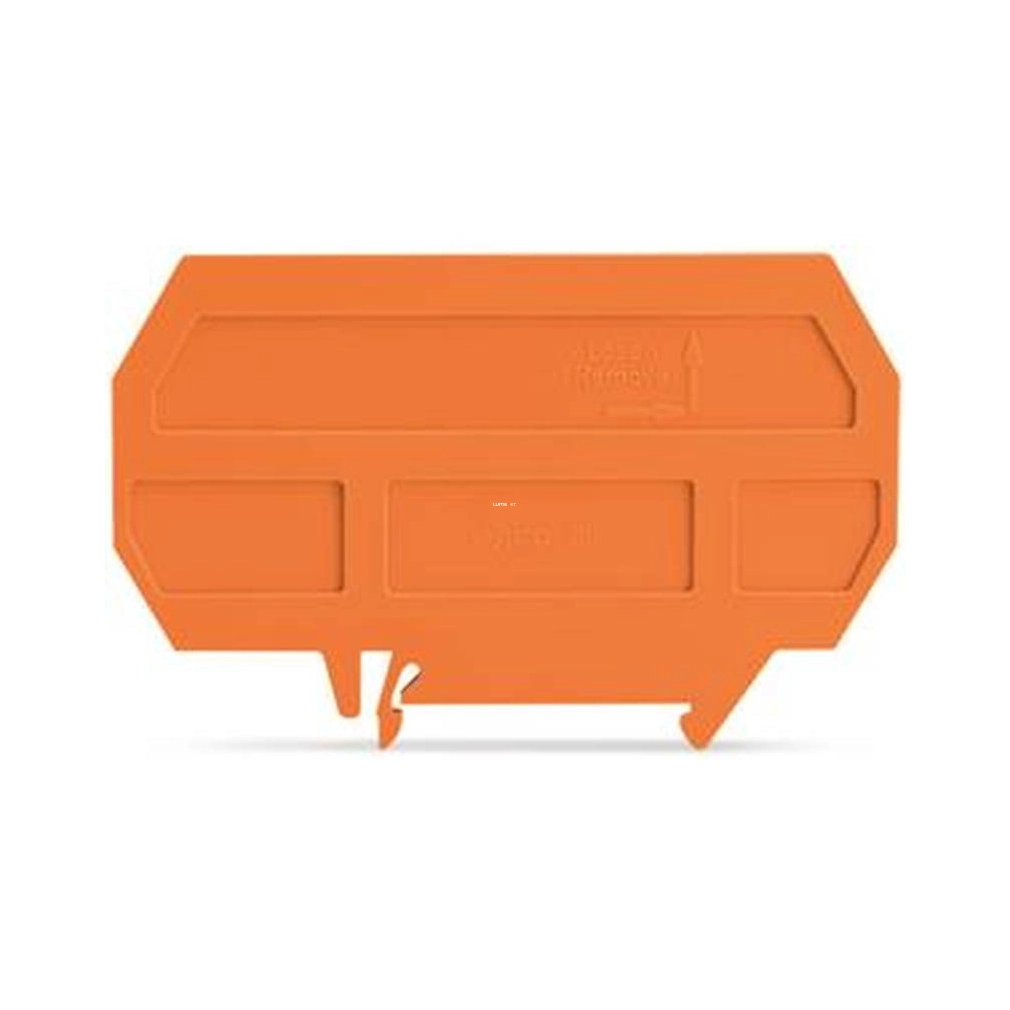

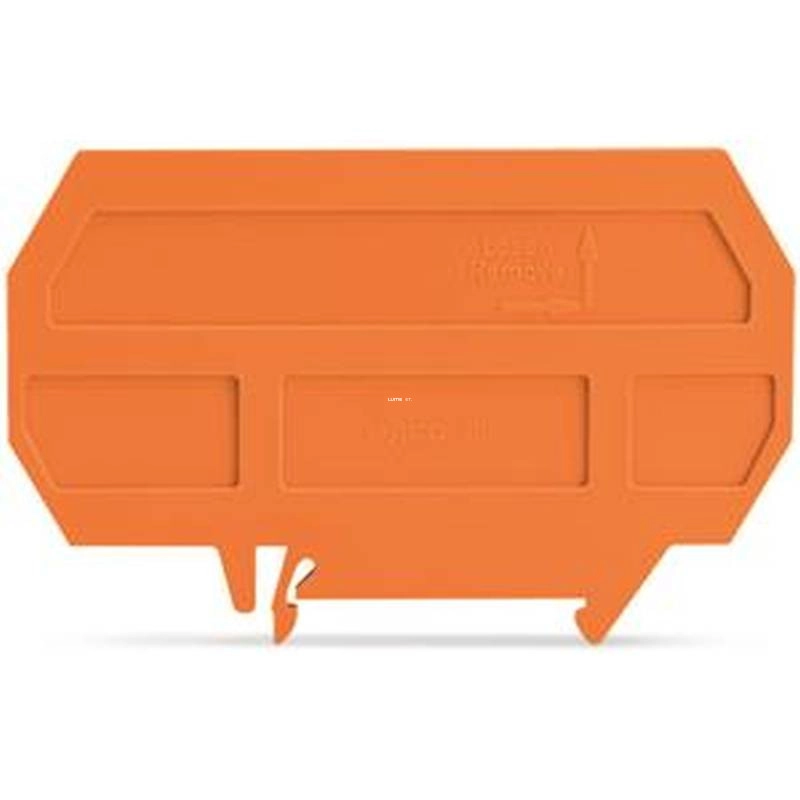

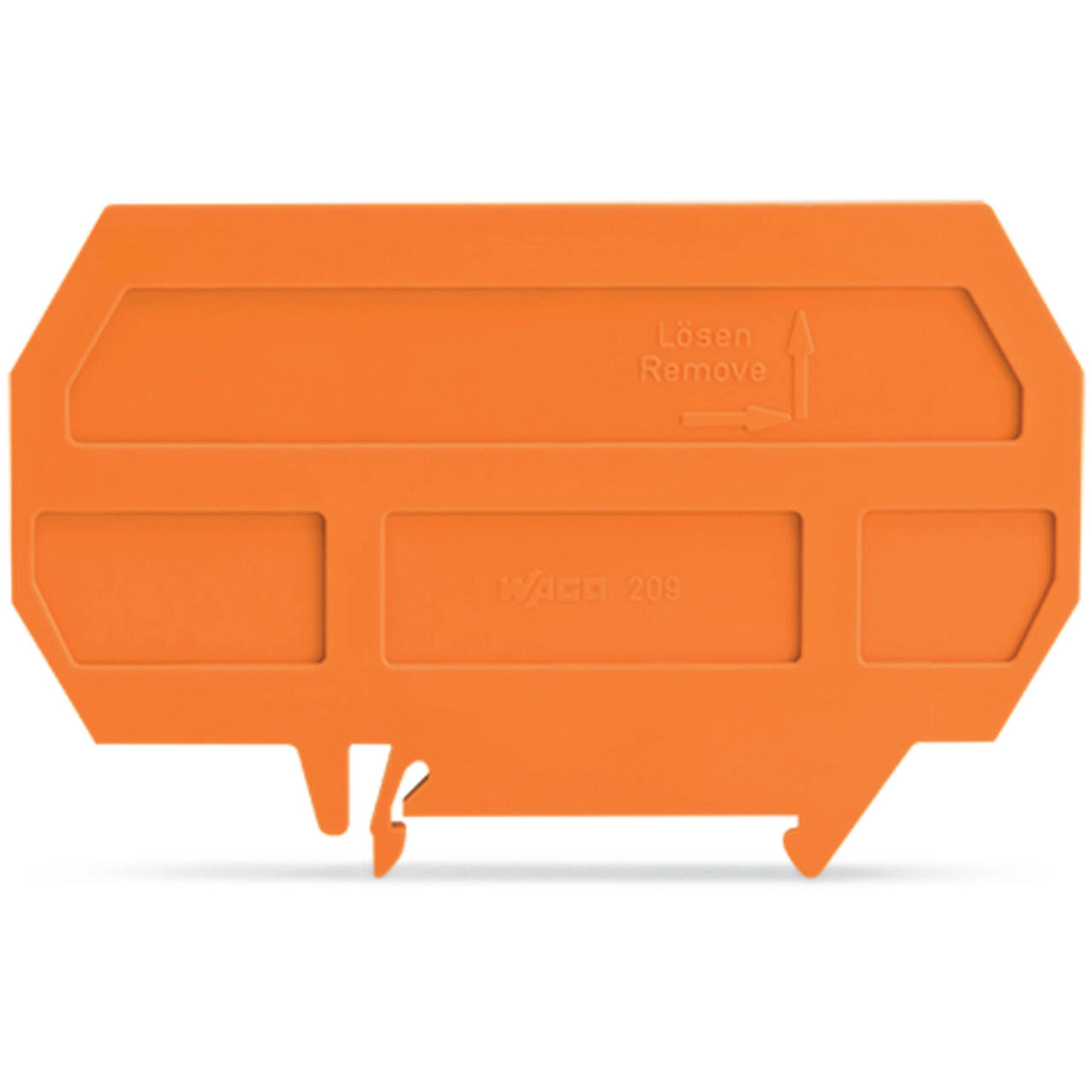

A Wago 209-190 narancssárga elválasztólap Ex e/Ex i alkalmazásokhoz készült. Vastagsága 3 mm, a geometriai táblázat szerinti magassága 90 mm. DIN35-sínre rögzíthető; mélysége a sín felső részétől 52 mm.
Kialakítás és műszaki adatok
| Alkalmazás | Ex e/Ex i áramkörök elválasztása |
|---|---|
| Szélesség, lapvastagság | 3 mm / 0,118 inch |
| Magasság | 90 mm / 3,543 inch |
| Mélység a DIN-sín felső részétől | 52 mm / 2,047 inch |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,264 MJ |
| Tömeg | 9,8 g |
| Kiválasztás és méretmegadás | A megnevezés 3 mm vastagságot és 90 mm szélességet ad meg; a geometriai táblázatban a lapvastagság szélességként, a 90 mm-es méret magasságként szerepel. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Alkalmazási és biztonsági feltételek
| Rögzítés típusa | DIN35 kalapsín |
|---|---|
| Sorkapocssorozatok | 279–282 sorozat; a 209-190 a 2 vezetékes sorkapcsokhoz való |
| Elválasztás feltétele | A gyártó által hivatkozott EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. |
| Közös DIN-sín | Az Ex e/Ex i elválasztó helytakarékos elrendezést tesz lehetővé, ha az Ex e és Ex i sorkapcsok közös DIN-sínen vannak. |
| Véglapok és elválasztólap | A rajz az Ex e II és Ex i sorkapocssáv között elválasztólapot, valamint véglapokat ábrázol. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
Gyártói változatok
| 209-190 | 279–282 sorozatok; 2 vezetékes sorkapcsokhoz |
|---|---|
| 209-191 | 279–282 sorozatok; 2, 3 és 4 vezetékes sorkapcsokhoz |
Csomagolás
| Csomagolási mennyiség | 50 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen anyagból készült?
Poliamidból (PA66), az anyagcsoport I, az UL94 szerinti gyúlékonysági osztály V0.
Milyen színű?
Narancssárga.
Mekkora a lapvastagsága?
3 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 209-190 elválasztó Ex e/Ex i alkalmazásokhoz, 3 mm vastag, 90 mm széles, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 209-190 |
| GTIN / EAN | 4017332241311 |
| Terméktípus | Elválasztólap Ex e/Ex i alkalmazásokhoz |
Kialakítás és műszaki adatok
| Alkalmazás | Ex e/Ex i áramkörök elválasztása |
|---|---|
| Szélesség, lapvastagság | 3 mm / 0,118 inch |
| Magasság | 90 mm / 3,543 inch |
| Mélység a DIN-sín felső részétől | 52 mm / 2,047 inch |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,264 MJ |
| Tömeg | 9,8 g |
| Kiválasztás és méretmegadás | A megnevezés 3 mm vastagságot és 90 mm szélességet ad meg; a geometriai táblázatban a lapvastagság szélességként, a 90 mm-es méret magasságként szerepel. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121613 |
|---|---|
| eCl@ss 10.0 | 27-14-11-33 |
| eCl@ss 9.0 | 27-14-11-33 |
| ETIM 9.0 | EC000886 |
| ETIM 10.0 | EC000886 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Alkalmazási és biztonsági feltételek
| Rögzítés típusa | DIN35 kalapsín |
|---|---|
| Sorkapocssorozatok | 279–282 sorozat; a 209-190 a 2 vezetékes sorkapcsokhoz való |
| Elválasztás feltétele | A gyártó által hivatkozott EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. |
| Közös DIN-sín | Az Ex e/Ex i elválasztó helytakarékos elrendezést tesz lehetővé, ha az Ex e és Ex i sorkapcsok közös DIN-sínen vannak. |
| Véglapok és elválasztólap | A rajz az Ex e II és Ex i sorkapocssáv között elválasztólapot, valamint véglapokat ábrázol. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
Gyártói változatok
| 209-190 | 279–282 sorozatok; 2 vezetékes sorkapcsokhoz |
|---|---|
| 209-191 | 279–282 sorozatok; 2, 3 és 4 vezetékes sorkapcsokhoz |
Csomagolás
| Csomagolási mennyiség | 50 (25) db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 209-190 elválasztó Ex e/Ex i alkalmazásokhoz, 3 mm vastag, 90 mm széles, narancssárga használati útmutató
Alkalmazási terület
A 209-190 elválasztólap a 279–282 sorozatok 2 vezetékes sorkapcsaihoz való, közös DIN-sínen elhelyezett Ex e és Ex i áramkörök elválasztásához.
Elválasztási feltétel
A gyártó által hivatkozott EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani.
A mozgatható lábak iránya
A sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek.
Használati megjegyzés
