Wago 209-188 rögzítőláb rögzítőperemes sorkapcsokhoz, 5 mm széles, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

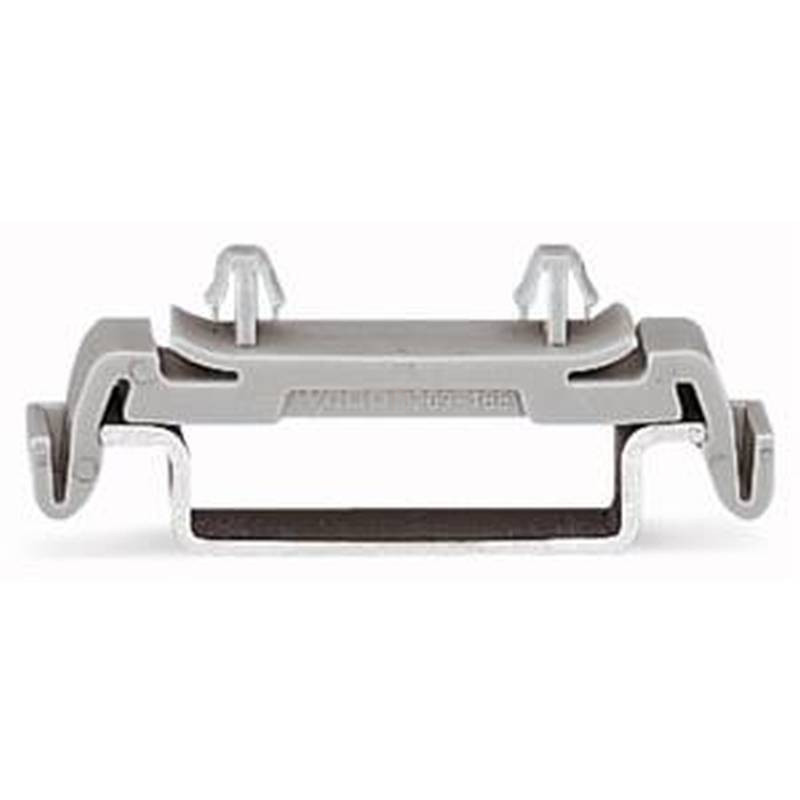

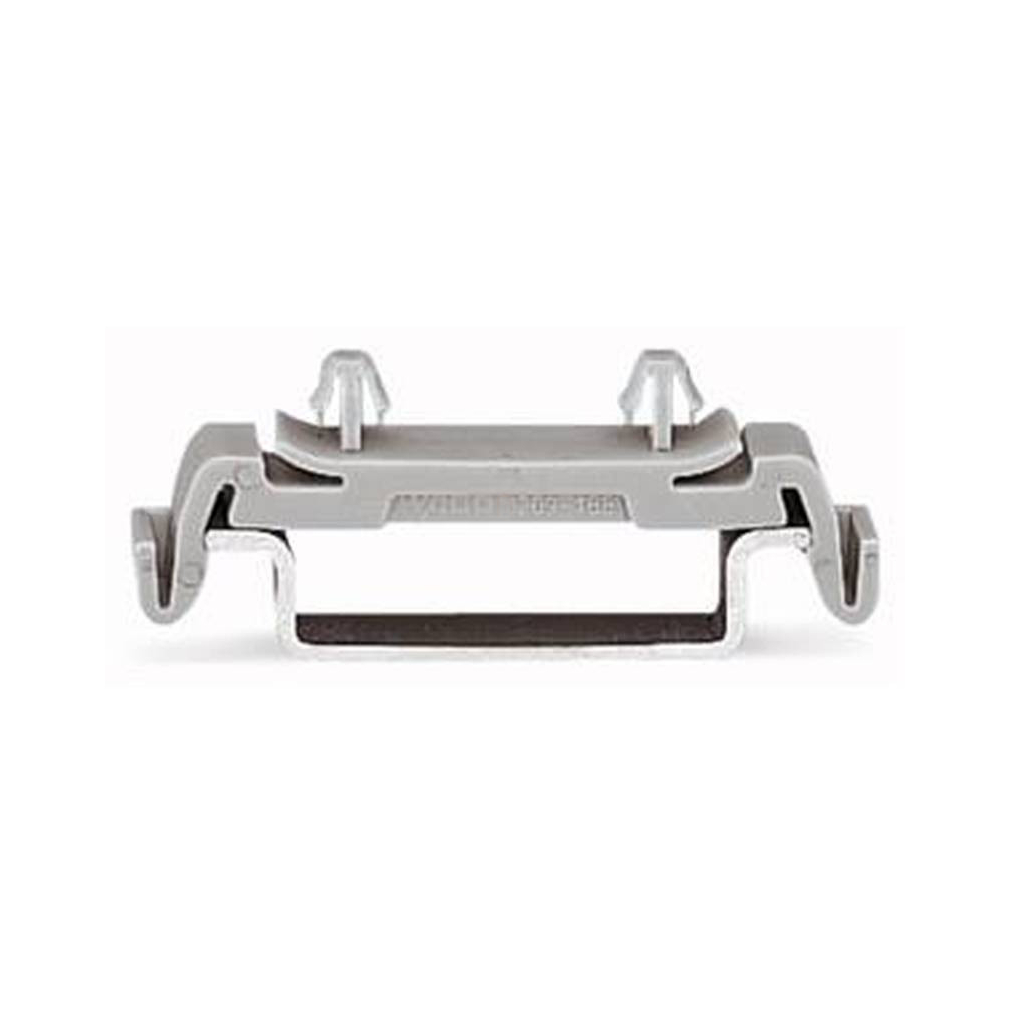

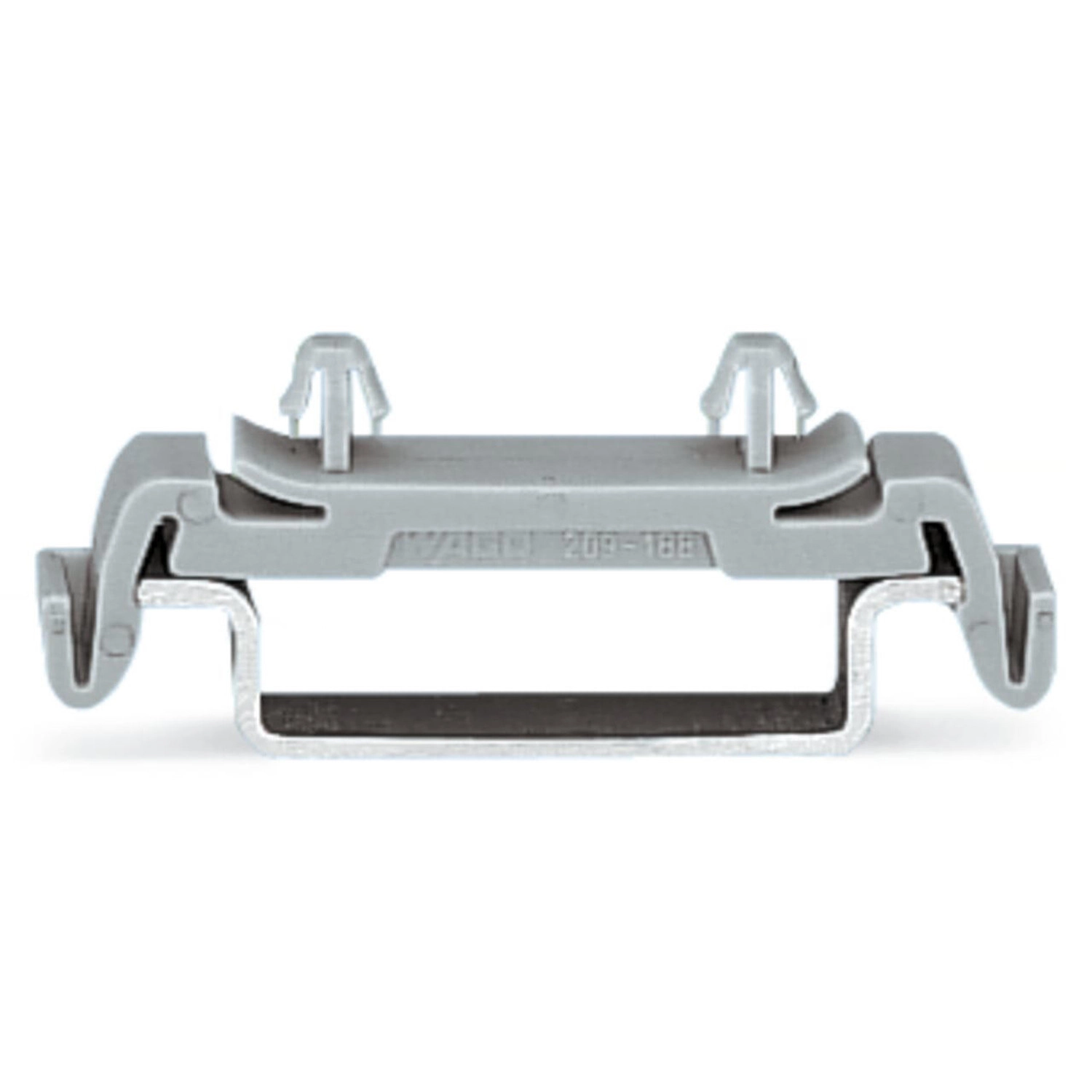

A Wago 209-188 szürke rögzítőláb sorkapcson összeszerelhető, rögzítőlyukas kivitel. Szélessége 5 mm, a táblázati mélysége 15 mm, tömege 0,9 g.
Kialakítás és műszaki adatok
| Kivitel | Sorkapocsra rögzíthető rögzítőláb |
|---|---|
| Szélesség | 5 mm / 0,197 inch |
| Magasság a műszaki táblázatban | 42,3 mm / 1,665 inch |
| Mélység a műszaki táblázatban | 15 mm / 0,591 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,028 MJ |
| Tömeg | 0,9 g |
| Rajzi teljes vízszintes méret | 42,4 mm; a táblázat magasságként 42,3 mm-t ad meg |
| Rajzi vízszintes részméret | 34,6 mm |
| Rajzi rögzítési osztás | 18 mm |
| Rajzi részméret | 0,6 mm |
| Kialakítás | Sorkapcson összeszerelhető, rögzítőlyukkal |
| Rajzi oldalsó méretek | 10,2 mm és 5 mm |
| NYÁK rögzítőfuratok rajzi mérete | 3,5 ± 0,05 mm |
| NYÁK rögzítőfuratok távolsága | 18 ± 0,1 mm |
| Csavarhúzós eltávolításhoz megadott furatok rajzi mérete | 4,5 mm |
| Külső furatok távolsága a NYÁK-rajzon | 38 + 0,5 mm |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Tasak |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen anyagból készült?
Poliamidból (PA66); anyagcsoport I, UL94 V0.
Mekkora a szélessége?
5 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 209-188 rögzítőláb rögzítőperemes sorkapcsokhoz, 5 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 209-188 |
| GTIN / EAN | 4017332200998 |
| Terméktípus | Rögzítőlyukas rögzítőláb |
Kialakítás és műszaki adatok
| Kivitel | Sorkapocsra rögzíthető rögzítőláb |
|---|---|
| Szélesség | 5 mm / 0,197 inch |
| Magasság a műszaki táblázatban | 42,3 mm / 1,665 inch |
| Mélység a műszaki táblázatban | 15 mm / 0,591 inch |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,028 MJ |
| Tömeg | 0,9 g |
| Rajzi teljes vízszintes méret | 42,4 mm; a táblázat magasságként 42,3 mm-t ad meg |
| Rajzi vízszintes részméret | 34,6 mm |
| Rajzi rögzítési osztás | 18 mm |
| Rajzi részméret | 0,6 mm |
| Kialakítás | Sorkapcson összeszerelhető, rögzítőlyukkal |
| Rajzi oldalsó méretek | 10,2 mm és 5 mm |
| NYÁK rögzítőfuratok rajzi mérete | 3,5 ± 0,05 mm |
| NYÁK rögzítőfuratok távolsága | 18 ± 0,1 mm |
| Csavarhúzós eltávolításhoz megadott furatok rajzi mérete | 4,5 mm |
| Külső furatok távolsága a NYÁK-rajzon | 38 + 0,5 mm |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-14-11-92 |
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Tasak |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
