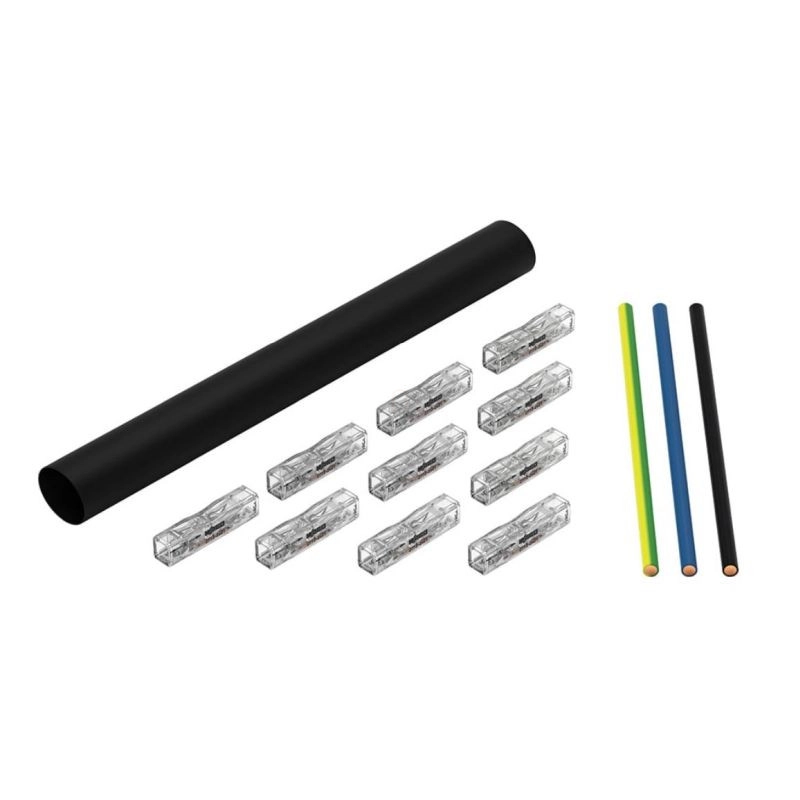

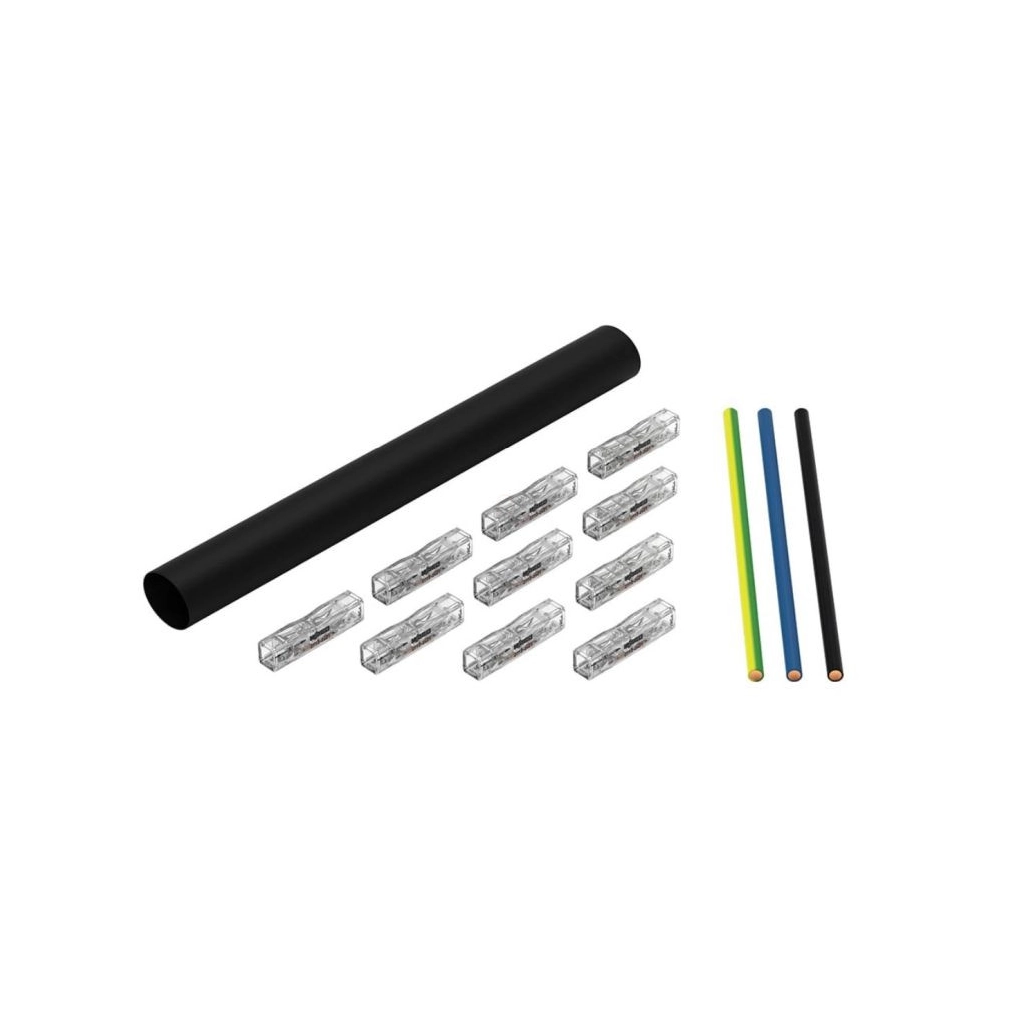

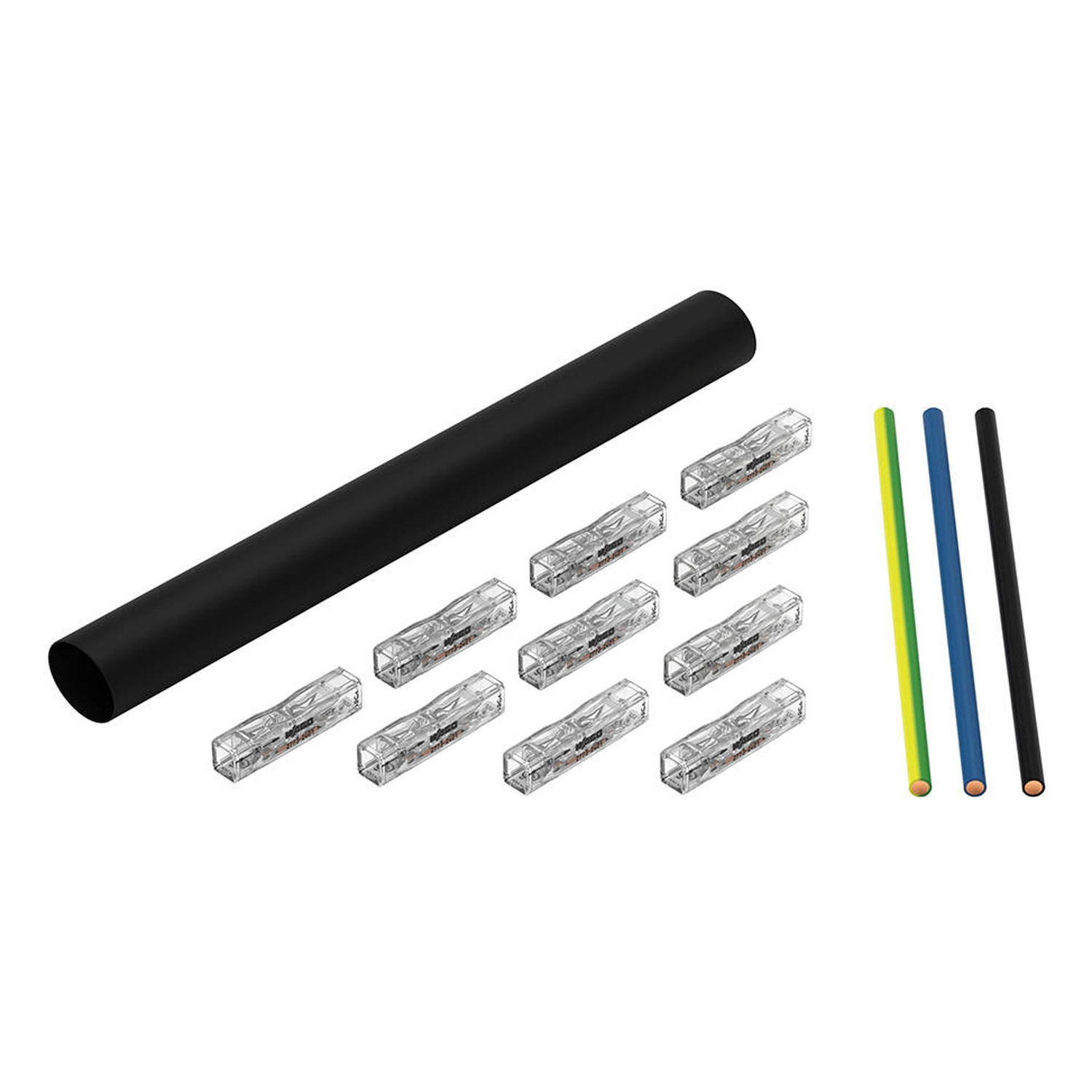

Wago 207-5485/316-000 kábeljavító készlet többerű kábelekhez, egyenes, ragasztós, 8–24 mm kábelátmérőhöz, vezetékösszekötőkkel, közepes falvastagságú, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 207-5485/316-000 készlet rögzített villamos szerelések sérült kábeleinek javításához és toldásához használható. Három 4 mm²-es átkötővezetéket, ragasztós zsugorcsövet és tíz 2773-2401 soros vezeték-összekötőt tartalmaz. Víz alatt és földben nem alkalmazható, mert nincs hosszirányú vízzárása.
Műszaki adatok
| Kábelátmérő a megnevezésben | 8–24 mm |
|---|---|
| Legkisebb megfelelő köpenyes kábelátmérő | 8 mm / 0,315 inch |
| Tömör vezető | 0,75–4 mm² / 18–12 AWG |
| Sodrott vezető | 1,5–4 mm² |
| Csupaszolási hossz | 10–11 mm / 0,39–0,43 inch |
| Zsugorcső belső átmérője zsugorítás előtt | 24 mm |
| Zsugorcső belső átmérője zsugorítás után | 6 mm |
| Zsugorodási arány | 4:1 |
| Zsugorítási hőmérséklet | 110–200 °C |
| Anyag | Poliolefin |
| Szín | Fekete |
| Tűzterhelés | 4,75 MJ |
| Tömeg | 43,1 g |
| Folyamatos működési hőmérséklet | −55 … +105 °C |
Elektromos névleges adatok
| EN 60664; II. túlfeszültségi kategória / 2. szennyezettségi fok | 450 V; 4 kV; 32 A |
|---|---|
| EN 60664; III/3 és III/2 | Nincs számszerű névleges érték megadva. |
| UL 486C; C felhasználási csoport | 600 V; 20 A |
| UL 486C; B és D csoport | Nincs számszerű névleges érték megadva. |
A készlet tartalma
| Fekete H07 V-U átkötővezeték | 1 db; 4 mm²; 150 mm |
|---|---|
| Zöld/sárga H07 V-U átkötővezeték | 1 db; 4 mm²; 150 mm |
| Kék H07 V-U átkötővezeték | 1 db; 4 mm²; 150 mm |
| Ragasztós, középfalas zsugorcső | 1 db; fekete; 24 mm átmérő; 160 mm hossz |
| 2773-2401 | 10 db soros PUSH WIRE összekötő; tömör és sodrott vezetőhöz; kétvezetékes, max. 4 mm²; átlátszó ház és burkolat; T85, max. 85 °C |
Alkalmazási feltételek és adateltérések
| Felhasználási korlát | Rögzített villamos szerelések kábeljavításához és toldásához. Víz alatt és földben nem használható, mert nincs hosszirányú vízzárása. |
|---|---|
| Zsugorcső átlapolása – szöveges adat | Az angol szerelési szöveg legalább 3 mm átlapolást ír a kábelköpenyre. |
| Zsugorcső átlapolása – képi adat | Ugyanennek az útmutatónak a 6a ábrája 3 cm-t jelöl. A két érték eltér; a kivitelezésnél a termékhez tartozó aktuális gyártói előírás és a gyártó pontosítása irányadó. |
| Hibahossz szerinti összekötőszám | 1 mm-nél rövidebb sérülésnél vagy egyenesen elvágott kábelnél egy összekötő szükséges vezetékenként; 1 mm-nél hosszabb sérülésnél két összekötő és átkötővezeték szükséges. A pontosan 1 mm-es határesethez nincs külön eljárás megadva. |
| Csupaszolási adatok | A műszaki táblázat 10–11 mm-t ad meg; a készlet szerelési eljárása 10 mm-rel dolgozik. |
| Dielektromos szilárdság | ASTM D 2671 szerint: 15. A gyártói táblázat itt nem közöl mértékegységet. |
Biztonság
| Képesítés és feszültségmentes munkavégzés | A beszerelést kizárólag villamossági szakember végezheti. Feszültség vagy terhelés alatt csatlakoztatni és bontani tilos. |
|---|---|
| Alkatrészek és előírások | Kizárólag sértetlen, tiszta terméket és eredeti tartozékot használj. Tartsd be a nemzeti előírásokat, az összekötő műszaki adatait, a megengedett vezetékfajtát, keresztmetszetet, csupaszolási hosszt és potenciálszámot. A vezetőt ütközésig kell behelyezni. |
| Ellenőrzés | A terméket rendszeresen ellenőrizni kell. A hibás alkatrészt cseréld, ne javítsd. A sérült vezetékvéget vágd le és készítsd elő újra. |
| Vezetékvezetés | A törpefeszültség feletti alkalmazásoknál megfelelő vezetékvezetéssel és tehermentesítéssel kell megakadályozni a csatlakozásra ható húzóerőt. |
Tanúsítványok
| AOC – DEKRA | EN 60998; 2274140.01-AOC |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Használható földben vagy víz alatt?
Rögzített villamos szerelések kábeljavításához és toldásához. Víz alatt és földben nem használható, mert nincs hosszirányú vízzárása.
Hány összekötő van a készletben?
10 db 2773-2401 soros PUSH WIRE összekötő.
Mekkora hőmérsékleten zsugorítható a cső?
Hőlégfúvóval, egyenletesen 110–200 °C között; a csőnek szorosan illeszkednie kell és a ragasztónak láthatóan meg kell olvadnia.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 207-5485/316-000 kábeljavító készlet többerű kábelekhez, egyenes, ragasztós, 8–24 mm kábelátmérőhöz, vezetékösszekötőkkel, közepes falvastagságú, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 207-5485/316-000 |
| GTIN / EAN | 4066966371246 |
| Terméktípus | Kábeljavító készlet ragasztós zsugorcsővel |
Műszaki adatok
| Kábelátmérő a megnevezésben | 8–24 mm |
|---|---|
| Legkisebb megfelelő köpenyes kábelátmérő | 8 mm / 0,315 inch |
| Tömör vezető | 0,75–4 mm² / 18–12 AWG |
| Sodrott vezető | 1,5–4 mm² |
| Csupaszolási hossz | 10–11 mm / 0,39–0,43 inch |
| Zsugorcső belső átmérője zsugorítás előtt | 24 mm |
| Zsugorcső belső átmérője zsugorítás után | 6 mm |
| Zsugorodási arány | 4:1 |
| Zsugorítási hőmérséklet | 110–200 °C |
| Anyag | Poliolefin |
| Szín | Fekete |
| Tűzterhelés | 4,75 MJ |
| Tömeg | 43,1 g |
| Folyamatos működési hőmérséklet | −55 … +105 °C |
Elektromos névleges adatok
| EN 60664; II. túlfeszültségi kategória / 2. szennyezettségi fok | 450 V; 4 kV; 32 A |
|---|---|
| EN 60664; III/3 és III/2 | Nincs számszerű névleges érték megadva. |
| UL 486C; C felhasználási csoport | 600 V; 20 A |
| UL 486C; B és D csoport | Nincs számszerű névleges érték megadva. |
A készlet tartalma
| Fekete H07 V-U átkötővezeték | 1 db; 4 mm²; 150 mm |
|---|---|
| Zöld/sárga H07 V-U átkötővezeték | 1 db; 4 mm²; 150 mm |
| Kék H07 V-U átkötővezeték | 1 db; 4 mm²; 150 mm |
| Ragasztós, középfalas zsugorcső | 1 db; fekete; 24 mm átmérő; 160 mm hossz |
| 2773-2401 | 10 db soros PUSH WIRE összekötő; tömör és sodrott vezetőhöz; kétvezetékes, max. 4 mm²; átlátszó ház és burkolat; T85, max. 85 °C |
Alkalmazási feltételek és adateltérések
| Felhasználási korlát | Rögzített villamos szerelések kábeljavításához és toldásához. Víz alatt és földben nem használható, mert nincs hosszirányú vízzárása. |
|---|---|
| Zsugorcső átlapolása – szöveges adat | Az angol szerelési szöveg legalább 3 mm átlapolást ír a kábelköpenyre. |
| Zsugorcső átlapolása – képi adat | Ugyanennek az útmutatónak a 6a ábrája 3 cm-t jelöl. A két érték eltér; a kivitelezésnél a termékhez tartozó aktuális gyártói előírás és a gyártó pontosítása irányadó. |
| Hibahossz szerinti összekötőszám | 1 mm-nél rövidebb sérülésnél vagy egyenesen elvágott kábelnél egy összekötő szükséges vezetékenként; 1 mm-nél hosszabb sérülésnél két összekötő és átkötővezeték szükséges. A pontosan 1 mm-es határesethez nincs külön eljárás megadva. |
| Csupaszolási adatok | A műszaki táblázat 10–11 mm-t ad meg; a készlet szerelési eljárása 10 mm-rel dolgozik. |
| Dielektromos szilárdság | ASTM D 2671 szerint: 15. A gyártói táblázat itt nem közöl mértékegységet. |
Biztonság
| Képesítés és feszültségmentes munkavégzés | A beszerelést kizárólag villamossági szakember végezheti. Feszültség vagy terhelés alatt csatlakoztatni és bontani tilos. |
|---|---|
| Alkatrészek és előírások | Kizárólag sértetlen, tiszta terméket és eredeti tartozékot használj. Tartsd be a nemzeti előírásokat, az összekötő műszaki adatait, a megengedett vezetékfajtát, keresztmetszetet, csupaszolási hosszt és potenciálszámot. A vezetőt ütközésig kell behelyezni. |
| Ellenőrzés | A terméket rendszeresen ellenőrizni kell. A hibás alkatrészt cseréld, ne javítsd. A sérült vezetékvéget vágd le és készítsd elő újra. |
| Vezetékvezetés | A törpefeszültség feletti alkalmazásoknál megfelelő vezetékvezetéssel és tehermentesítéssel kell megakadályozni a csatlakozásra ható húzóerőt. |
Tanúsítványok
| AOC – DEKRA | EN 60998; 2274140.01-AOC |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Származás és besorolás
| Származási ország | QU |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121718 |
|---|---|
| ETIM 9.0 | EC000217 |
| ETIM 10.0 | EC000217 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.04. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 207-5485/316-000 kábeljavító készlet többerű kábelekhez, egyenes, ragasztós, 8–24 mm kábelátmérőhöz, vezetékösszekötőkkel, közepes falvastagságú, fekete használati útmutató
Biztonság és alkalmazási feltételek
| Képesítés és feszültségmentes munkavégzés | A beszerelést kizárólag villamossági szakember végezheti. Feszültség vagy terhelés alatt csatlakoztatni és bontani tilos. |
|---|---|
| Alkatrészek és előírások | Kizárólag sértetlen, tiszta terméket és eredeti tartozékot használj. Tartsd be a nemzeti előírásokat, az összekötő műszaki adatait, a megengedett vezetékfajtát, keresztmetszetet, csupaszolási hosszt és potenciálszámot. A vezetőt ütközésig kell behelyezni. |
| Ellenőrzés | A terméket rendszeresen ellenőrizni kell. A hibás alkatrészt cseréld, ne javítsd. A sérült vezetékvéget vágd le és készítsd elő újra. |
| Vezetékvezetés | A törpefeszültség feletti alkalmazásoknál megfelelő vezetékvezetéssel és tehermentesítéssel kell megakadályozni a csatlakozásra ható húzóerőt. |
| Felhasználási korlát | Rögzített villamos szerelések kábeljavításához és toldásához. Víz alatt és földben nem használható, mert nincs hosszirányú vízzárása. |
| Zsugorcső átlapolása – szöveges adat | Az angol szerelési szöveg legalább 3 mm átlapolást ír a kábelköpenyre. |
| Zsugorcső átlapolása – képi adat | Ugyanennek az útmutatónak a 6a ábrája 3 cm-t jelöl. A két érték eltér; a kivitelezésnél a termékhez tartozó aktuális gyártói előírás és a gyártó pontosítása irányadó. |
| Hibahossz szerinti összekötőszám | 1 mm-nél rövidebb sérülésnél vagy egyenesen elvágott kábelnél egy összekötő szükséges vezetékenként; 1 mm-nél hosszabb sérülésnél két összekötő és átkötővezeték szükséges. A pontosan 1 mm-es határesethez nincs külön eljárás megadva. |
| Csupaszolási adatok | A műszaki táblázat 10–11 mm-t ad meg; a készlet szerelési eljárása 10 mm-rel dolgozik. |
| Dielektromos szilárdság | ASTM D 2671 szerint: 15. A gyártói táblázat itt nem közöl mértékegységet. |
Sérült kábel javítása
A sérült szakasz körül szimmetrikusan, körülbelül 10 cm hosszon távolítsd el a kábel köpenyét.
A sérült rézszakaszokat vágd ki, és a többi eret is szakítsd meg. 1–30 mm sérüléshossznál legalább 30 mm vezetéket kell eltávolítani. Mérceként egy körülbelül 30 mm hosszú összekötő is használható.
Húzd a zsugorcsövet a kábel végére.
Az erekről és az átkötővezetékről 10 mm szigetelést távolíts el, és helyezd fel az összekötőt. Az összekötőszámot a hibahossz szerinti feltétel alapján válaszd meg.
Az átkötővezeték keresztmetszete legyen megfelelő. Hossza a kivágott szakaszéval egyezzen meg, de legalább 30 mm legyen; az összekötők között maradjon rajta szigetelés.
Húzd a zsugorcsövet a javított erekre. A kábelköpenyre való átlapolásnál vedd figyelembe a külön feltüntetett 3 mm-es szöveges és 3 cm-es képi adat eltérését.
A csövet hőlégfúvóval egyenletesen, 110–200 °C között melegítsd.
A zsugorítás akkor fejeződik be, amikor a cső szorosan illeszkedik a kábelre és a ragasztó láthatóan megolvadt.
Kábel toldása
Húzd a zsugorcsövet a kábel végére.
Az összekötők középen kötegben vagy egymáshoz képest eltolva rendezhetők el. Kötegben elhelyezett összekötőknél oldalanként 5 cm, eltolt elrendezésnél 10 cm kábelköpenyt távolíts el; eltolt elrendezésnél az ereket páronként rövidítsd.
Az ereket 10 mm hosszon csupaszold, és helyezd fel a soros összekötőket. Ezután a javítási eljárás zsugorcső-elhelyezési és zsugorítási lépéseivel folytasd.
Vezeték eltávolítása a 2773-2401 összekötőből
| Tömör vezető | Húzással és csavarással távolítható el. |
|---|---|
| Sodrott vezető | Vágd el a vezetéket, dobd el az összekötőt, csupaszold újra a vezetéket, és új összekötőbe helyezd. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
