2 vezeték/2 tűs kétemeletes dugaszolható tartósorkapocs, 2022-es sorozat, Push-in CAGE CLAMP®. A Wago 2022-2237 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes; nincs szükség külön előkészítésre, például érvéghüvely préselésére. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². Megfelelő csatlakozás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés. PE-csatlakozás egyetlen sorkapocsban. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 2022-2237 zöld-sárga, kétemeletes földelő alapsorkapocs két vezetékhez és két tűs csatlakozáshoz, PE-jelöléssel és belső közösítéssel. Két csatlakozási pontja egyetlen potenciálhoz tartozik. Push-in CAGE CLAMP® csatlakozása rézvezetékekhez készült; névleges keresztmetszete a gyári megnevezésben 2,5 mm². DIN35 × 15 és DIN35 × 7,5 mm sínre szerelhető.
Villamos értékelés
| Villamos névleges értékek | A saját adatlap nem ad meg számszerű névleges feszültséget, impulzusfeszültséget vagy áramot. |
|---|---|
| Értékelési szabvány | IEC/EN60947-7-2 |
| Túlfeszültségi kategória / szennyezettségi fok | III/3; III/2; II/2; minden névleges érték helyén „–” szerepel. |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet a gyári megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
| Anyacsatlakozó-helyek száma | 2 |
| Áthidalási helyek száma | 3 |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság a mérettáblázatban | 80,1 mm / 3,154 inch |
| Mélység a DIN kalapsín felső részétől | 61,4 mm / 2,417 inch |

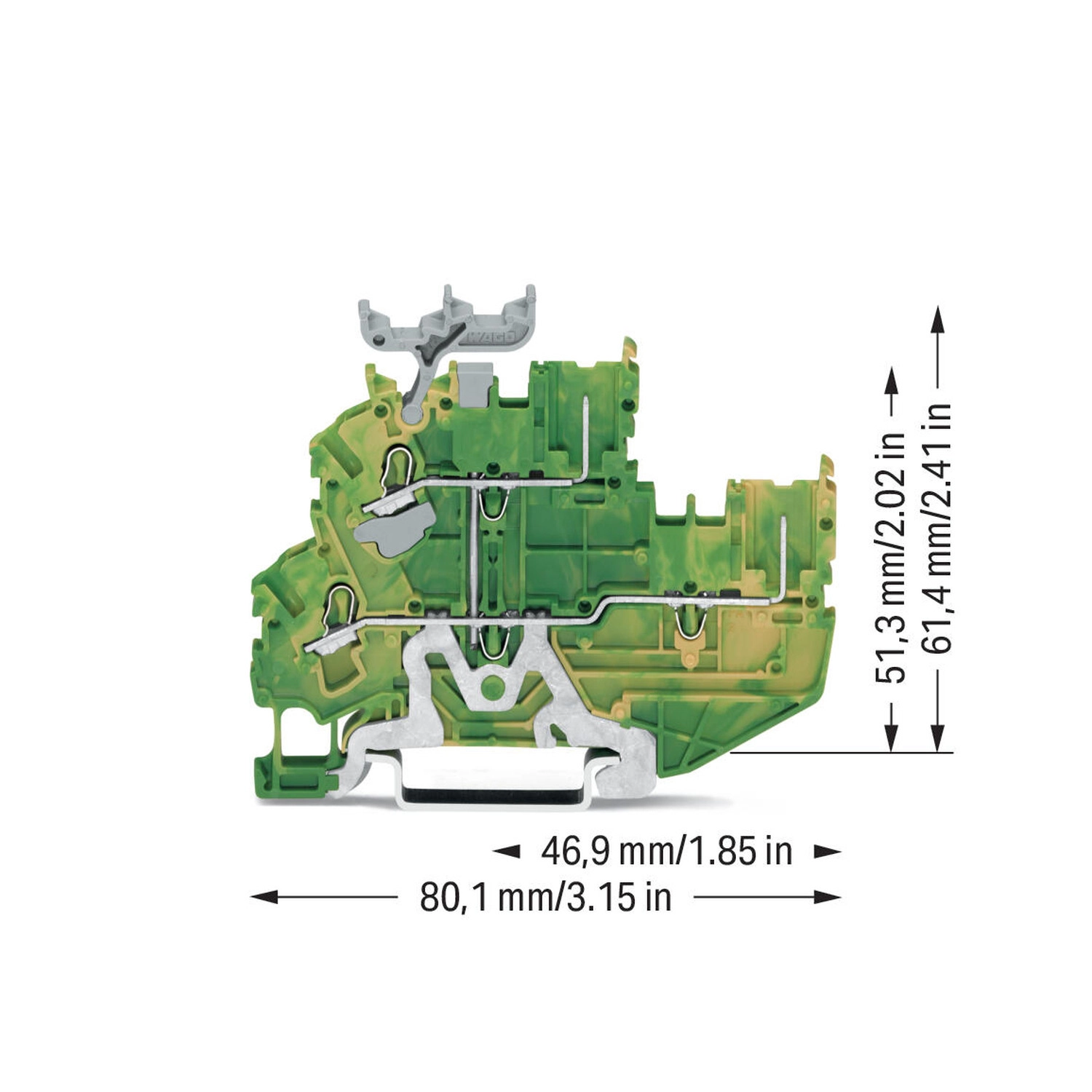

| Saját termékábra teljes vízszintes mérete | 80,1 mm / 3,15 inch |
| Saját termékábra függőleges méretei | 51,3 mm / 2,02 inch; 61,4 mm / 2,41 inch |
| Potenciáljelölés | PE |
| Kivitel | Belső közösítés; vízszintes típus |
| Rögzítés | DIN35-sín; DIN35 × 15 és DIN35 × 7,5 mm |
| Jelölés helye | Oldalt |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,237 MJ |
| Tömeg | 15,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Saját termékábra vízszintes részmérete | 46,9 mm / 1,85 inch |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum / telepítési hely | Élettartam-teszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Biztonsági feltételek
| A sorkapocssor végének kötelező lezárása | A WAGO X-COM S-SYSTEM sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végrögzítőt kell elhelyezni. |
|---|
Alkalmazási feltételek és eltérő megadások
| Belső közösítés és PE | A két csatlakozási pont két szinten helyezkedik el, de egyetlen potenciálhoz tartozik; a gyári megnevezés PE-jelölést és belső közösítést ad meg. Ez nem két külön fázispotenciál. |
|---|---|
| Földelő kivitel névleges adatai | A saját villamos rész nem ad meg számszerű névleges feszültséget vagy áramot. Más átmenő sorkapcsok terhelhetősége nem vihető át erre a földelő kivitelre. |
| Mérettáblázat és rajz tengelyei | A táblázati magasság a rajzon vízszintes méretként szerepel. A különböző pontosságú gyári inch-megadások külön sorokban maradnak. |
| Közvetlen push-in bekötés külön tartományai | A tömör vezeték közvetlen push-in tartománya 0,75–4 mm² / 18–12 AWG, az érvéghüvelyes finom elemi szálas vezetéké 1–2,5 mm² / 18–14 AWG; a két metrikus alsó határ eltér. |
| Saját mélység és rajzi részméret | A saját alapsorkapocs mélysége a sín tetejétől 61,4 mm. A rajzon látható 51,3 mm külön függőleges részméret; nem helyettesíti a 61,4 mm-es táblázati mélységet. |
| Családi közösítés és vizsgálat | A kétemeletes alapkapcsokat bemutató családábra 2002-es dugaszolható áthidalókat és 859-500 tesztlábat nevez meg. Nem ad utasítást a PE és más potenciálok összekötésére. A 859-500 saját adatai: 1 mm átmérő, 30 V AC / 60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz, legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték. |
| Többpólusú családábra | A kódolási képek több elemből összeállított sorkapocssort mutatnak; a saját termék két anyacsatlakozó-hellyel és egy PE-potenciállal rendelkezik. |
Tanúsítványok és nyilatkozatok
| CSA | C22.2 No.158; 2437422 |
|---|---|
| DEKRA | EN60947; 71-145809 |
| KEMA/KEUR | EN60947; 71-116567 |
| UL | UL1059; E45172 |
| Railway – WAGO GmbH & Co. KG | Z00004394.000 |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarab
| 2022-101 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 4 mm²; 5,2 mm lábtávolság; 1 pólusú; 4,00 mm²; szürke |
|---|
Szükséges kiegészítők – véglapváltozatok
| 2022-2292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2022-2291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 2022-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; narancssárga |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány potenciálja van?
Egy; a kétszintes kivitel belső közösítéssel készül.
Mekkora a csupaszolási hossz?
10–12 mm.
Milyen csatlakozástechnikát használ?
Push-in CAGE CLAMP®.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, Oldalsó jelölés
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2022-2237
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
15,32 g/db
Cikkszám
4055143265768
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

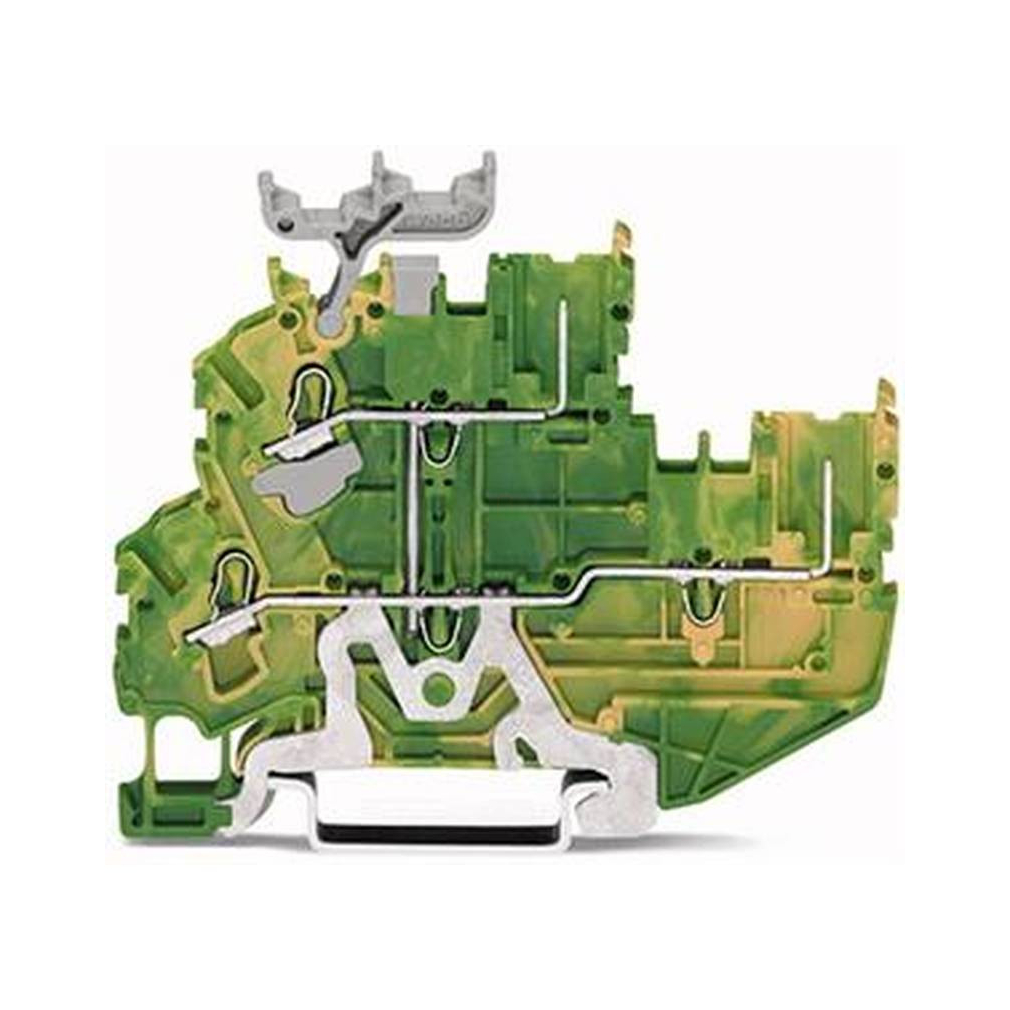

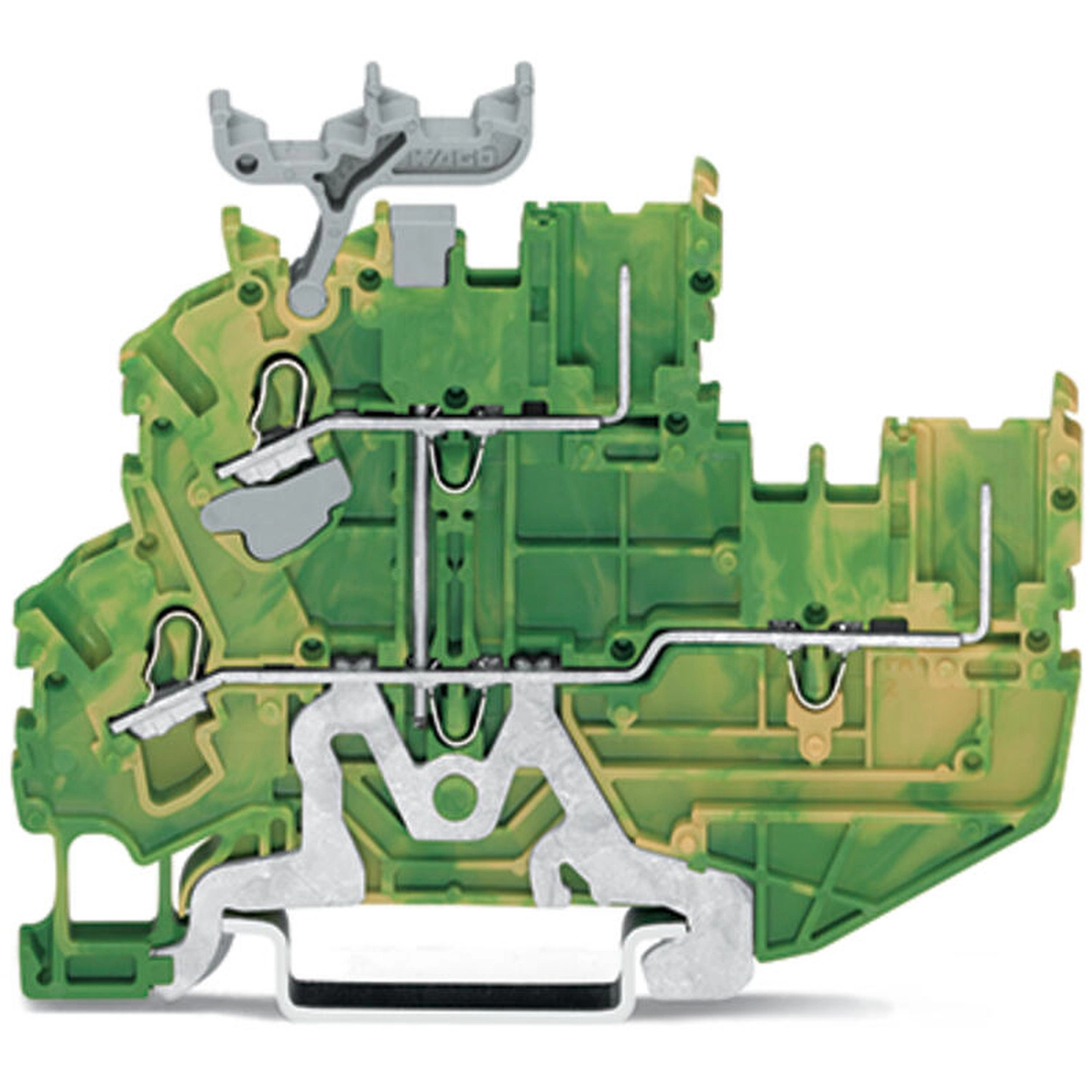

Wago 2022-2237 2 vezeték/2 tűs kétemeletes dugaszolható földelősorkapocs, 2,5 mm², PE, belső közösítés, Push-in CAGE CLAMP, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2022-2237 |
| GTIN / EAN | 4055143265768 |
| Terméktípus | Kétemeletes dugaszolható földelő alapsorkapocs belső közösítéssel |
Villamos értékelés
| Villamos névleges értékek | A saját adatlap nem ad meg számszerű névleges feszültséget, impulzusfeszültséget vagy áramot. |
|---|---|
| Értékelési szabvány | IEC/EN60947-7-2 |
| Túlfeszültségi kategória / szennyezettségi fok | III/3; III/2; II/2; minden névleges érték helyén „–” szerepel. |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet a gyári megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
| Anyacsatlakozó-helyek száma | 2 |
| Áthidalási helyek száma | 3 |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság a mérettáblázatban | 80,1 mm / 3,154 inch |
| Mélység a DIN kalapsín felső részétől | 61,4 mm / 2,417 inch |
| Saját termékábra teljes vízszintes mérete | 80,1 mm / 3,15 inch |
| Saját termékábra függőleges méretei | 51,3 mm / 2,02 inch; 61,4 mm / 2,41 inch |
| Potenciáljelölés | PE |
| Kivitel | Belső közösítés; vízszintes típus |
| Rögzítés | DIN35-sín; DIN35 × 15 és DIN35 × 7,5 mm |
| Jelölés helye | Oldalt |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,237 MJ |
| Tömeg | 15,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Saját termékábra vízszintes részmérete | 46,9 mm / 1,85 inch |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum / telepítési hely | Élettartam-teszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Biztonsági feltételek
| A sorkapocssor végének kötelező lezárása | A WAGO X-COM S-SYSTEM sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végrögzítőt kell elhelyezni. |
|---|
Alkalmazási feltételek és eltérő megadások
| Belső közösítés és PE | A két csatlakozási pont két szinten helyezkedik el, de egyetlen potenciálhoz tartozik; a gyári megnevezés PE-jelölést és belső közösítést ad meg. Ez nem két külön fázispotenciál. |
|---|---|
| Földelő kivitel névleges adatai | A saját villamos rész nem ad meg számszerű névleges feszültséget vagy áramot. Más átmenő sorkapcsok terhelhetősége nem vihető át erre a földelő kivitelre. |
| Mérettáblázat és rajz tengelyei | A táblázati magasság a rajzon vízszintes méretként szerepel. A különböző pontosságú gyári inch-megadások külön sorokban maradnak. |
| Közvetlen push-in bekötés külön tartományai | A tömör vezeték közvetlen push-in tartománya 0,75–4 mm² / 18–12 AWG, az érvéghüvelyes finom elemi szálas vezetéké 1–2,5 mm² / 18–14 AWG; a két metrikus alsó határ eltér. |
| Saját mélység és rajzi részméret | A saját alapsorkapocs mélysége a sín tetejétől 61,4 mm. A rajzon látható 51,3 mm külön függőleges részméret; nem helyettesíti a 61,4 mm-es táblázati mélységet. |
| Családi közösítés és vizsgálat | A kétemeletes alapkapcsokat bemutató családábra 2002-es dugaszolható áthidalókat és 859-500 tesztlábat nevez meg. Nem ad utasítást a PE és más potenciálok összekötésére. A 859-500 saját adatai: 1 mm átmérő, 30 V AC / 60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz, legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték. |
| Többpólusú családábra | A kódolási képek több elemből összeállított sorkapocssort mutatnak; a saját termék két anyacsatlakozó-hellyel és egy PE-potenciállal rendelkezik. |
Tanúsítványok és nyilatkozatok
| CSA | C22.2 No.158; 2437422 |
|---|---|
| DEKRA | EN60947; 71-145809 |
| KEMA/KEUR | EN60947; 71-116567 |
| UL | UL1059; E45172 |
| Railway – WAGO GmbH & Co. KG | Z00004394.000 |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarab
| 2022-101 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 4 mm²; 5,2 mm lábtávolság; 1 pólusú; 4,00 mm²; szürke |
|---|
Szükséges kiegészítők – véglapváltozatok
| 2022-2292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2022-2291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 2022-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; narancssárga |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.18. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2022-2237 2 vezeték/2 tűs kétemeletes dugaszolható földelősorkapocs, 2,5 mm², PE, belső közösítés, Push-in CAGE CLAMP, zöld-sárga használati útmutató
A sorkapocssor lezárása
A sor végére helyezz 209-191 elválasztólapot vagy 249-117 10 mm széles végrögzítőt.
Az alapsorkapocs kódolása
1
Helyezd a kódolólábat a megfelelő nyílásba, majd csavard le.
Az anyacsatlakozó kódolása és csatlakoztatása
1
Megfelelő szerszámmal távolítsd el a kódolólábat az anyacsatlakozón.
2
Helyezd be a kódolt anyacsatlakozót az X-COM S-SYSTEM összeszerelt sorkapocsrendszerébe.
Alkalmazási feltételek
| Belső közösítés és PE | A két csatlakozási pont két szinten helyezkedik el, de egyetlen potenciálhoz tartozik; a gyári megnevezés PE-jelölést és belső közösítést ad meg. Ez nem két külön fázispotenciál. |
|---|---|
| Földelő kivitel névleges adatai | A saját villamos rész nem ad meg számszerű névleges feszültséget vagy áramot. Más átmenő sorkapcsok terhelhetősége nem vihető át erre a földelő kivitelre. |
| Mérettáblázat és rajz tengelyei | A táblázati magasság a rajzon vízszintes méretként szerepel. A különböző pontosságú gyári inch-megadások külön sorokban maradnak. |
| Közvetlen push-in bekötés külön tartományai | A tömör vezeték közvetlen push-in tartománya 0,75–4 mm² / 18–12 AWG, az érvéghüvelyes finom elemi szálas vezetéké 1–2,5 mm² / 18–14 AWG; a két metrikus alsó határ eltér. |
| Saját mélység és rajzi részméret | A saját alapsorkapocs mélysége a sín tetejétől 61,4 mm. A rajzon látható 51,3 mm külön függőleges részméret; nem helyettesíti a 61,4 mm-es táblázati mélységet. |
| Családi közösítés és vizsgálat | A kétemeletes alapkapcsokat bemutató családábra 2002-es dugaszolható áthidalókat és 859-500 tesztlábat nevez meg. Nem ad utasítást a PE és más potenciálok összekötésére. A 859-500 saját adatai: 1 mm átmérő, 30 V AC / 60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz, legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték. |
| Többpólusú családábra | A kódolási képek több elemből összeállított sorkapocssort mutatnak; a saját termék két anyacsatlakozó-hellyel és egy PE-potenciállal rendelkezik. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
