Wago 2022-1401 2 vezeték/2 tűs dugaszolható sorkapocs, 2,5 mm², Push-in CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke
RRP:742 Ft/db
630 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
572 Ft/db
nettó 450 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

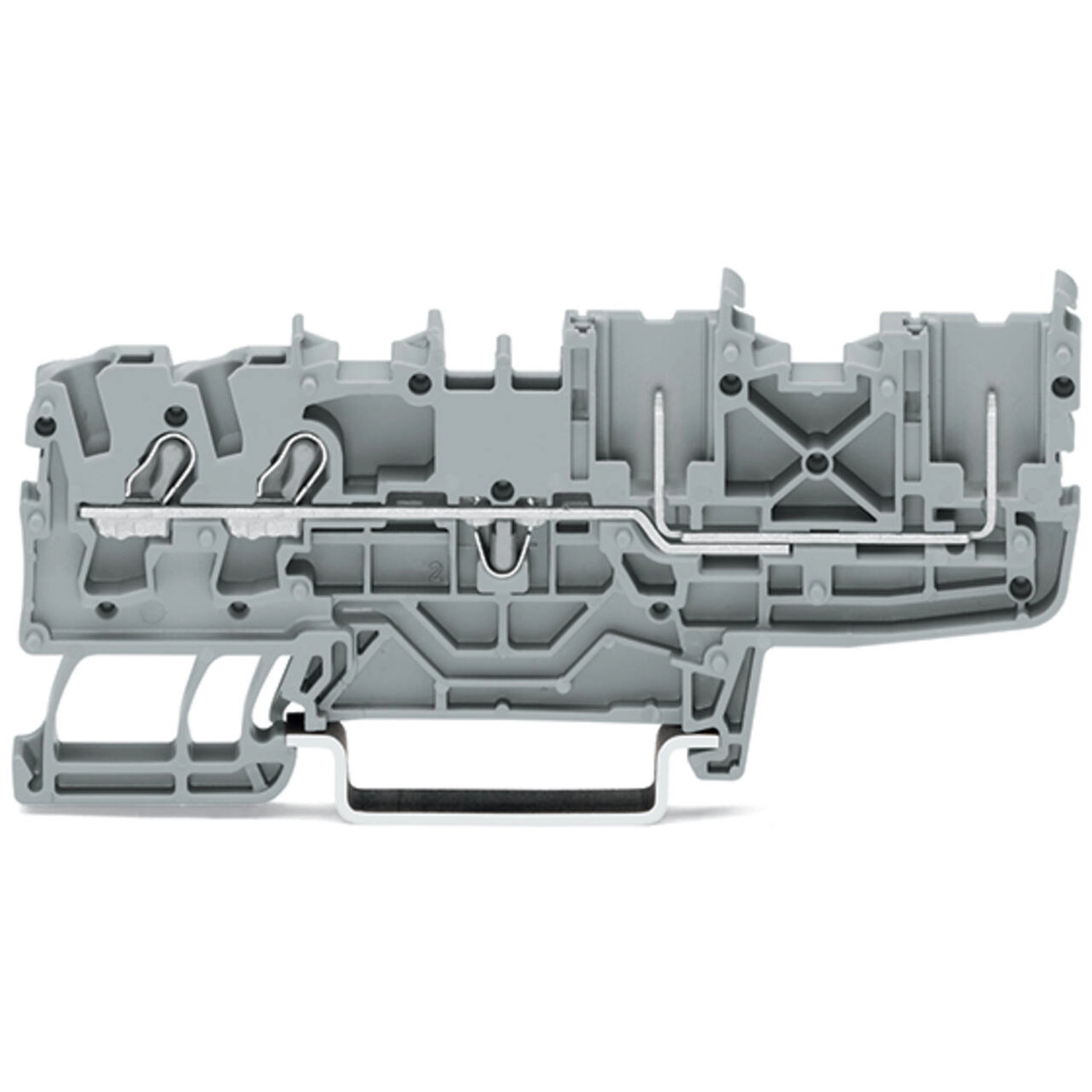

2 vezeték/2 tűs dugaszolható tartósorkapocs, 2022-es sorozat, szürke. A Wago 2022-1401 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². Megfelelő csatlakozás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Tartósan biztonságos csatlakozások. Kezelőszerszámos működtetés. Kompakt méretek.
A Wago 2022-1401 szürke X-COM S dugaszolható alapsorkapocs két vezetékhez és két tűs csatlakozáshoz. Két csatlakozási pontja és két anyacsatlakozó-helye egyetlen potenciálhoz, egy szinthez tartozik. Névleges keresztmetszete 2,5 mm², felső bekötésű Push-in CAGE CLAMP® csatlakozása rézvezetékekhez készült. IEC/EN60947-7-1 szerint, III/3 feltétellel névleges értékei 690 V, 6 kV és 24 A; a legnagyobb vezeték-keresztmetszethez külön 28 A szerepel.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 690 V; 6 kV; 24 A |
|---|---|
| Legnagyobb vezeték-keresztmetszethez tartozó áram | 28 A |
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059; B és C alkalmazási csoport | 600 V / 20 A; D csoportban nincs érték megadva. |
| CSA22.2 No.158; C alkalmazási csoport | 600 V / 20 A; B és D csoportban nincs érték megadva. |
| Veszteségi teljesítmény pólusonként (potenciálonként) | 0,7661 W, 24 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok / anyacsatlakozó-helyek száma | 2 / 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 1–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság a mérettáblázatban | 86,2 mm / 3,394 inch |
| Mélység a DIN kalapsín felső részétől | 36,4 mm / 1,433 inch |
| Rögzítés | DIN35-sín; DIN35 × 15 és DIN35 × 7,5 mm |
| Jelölés helye | Középen és oldalt |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,163 MJ |
| Tömeg | 9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

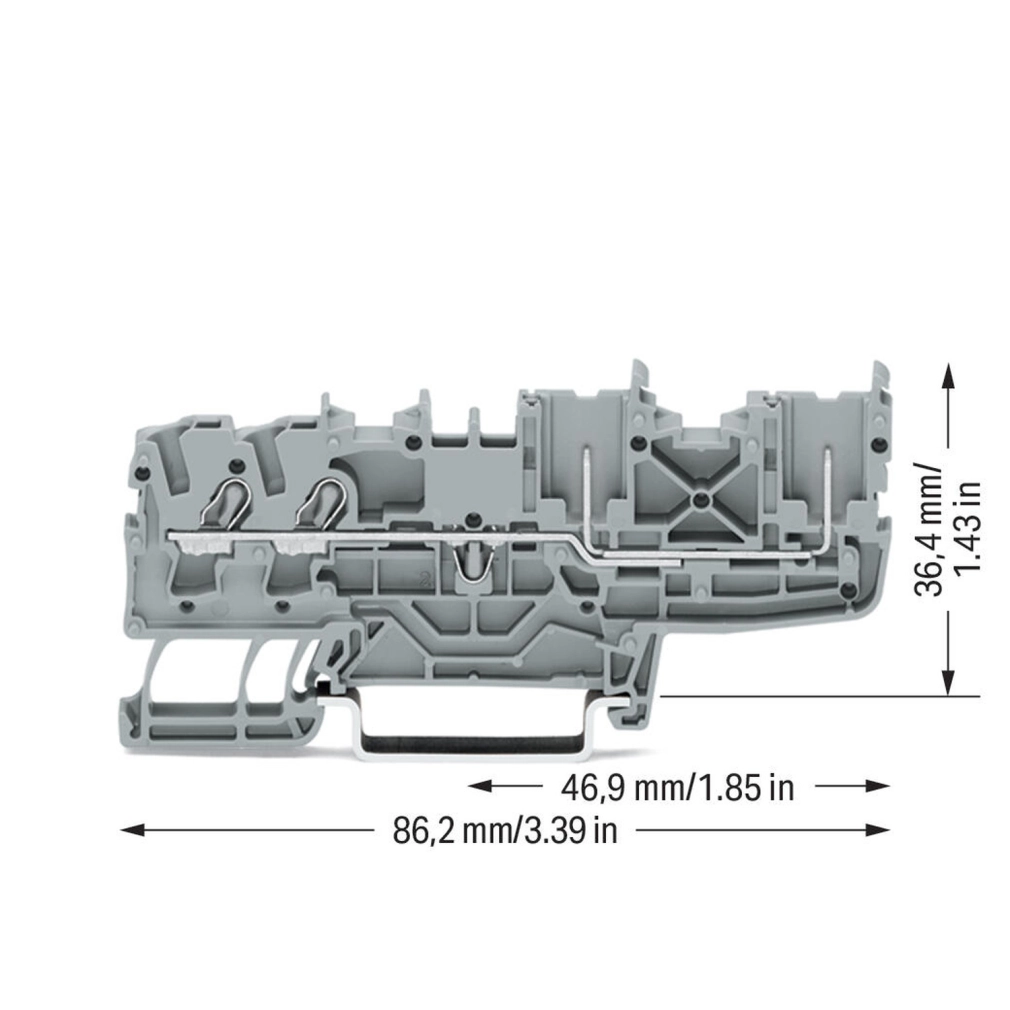

| Saját termékábra teljes vízszintes mérete | 86,2 mm / 3,39 inch |
| Saját termékábra vízszintes részmérete | 46,9 mm / 1,85 inch |
| Saját termékábra függőleges mérete | 36,4 mm / 1,43 inch |
Biztonsági feltételek
| Érintésbiztonság | A dugaszolható alapkapcsok és anyacsatlakozók érintésbiztosak. |
|---|
Alkalmazási feltételek és eltérő megadások
| Áramadatok eltérő feltételei | A névleges áram 24 A; a pólusonkénti veszteségi teljesítmény 0,7661 W ehhez a 24 A-hez tartozik. A legnagyobb vezeték-keresztmetszethez külön 28 A szerepel. |
|---|---|
| Egy potenciál, egy szint | A két csatlakozási pont és két anyacsatlakozó-hely egyetlen potenciálhoz és egy szinthez tartozik; nem két külön áramkör vagy két szint. |
| Vezetéktípusok és push-in tartomány | A tömör és finom elemi szálas vezeték felső határa 4 mm², szigetelt érvéghüvellyel 2,5 mm². A közvetlen push-in tartomány tömör vezetéknél 1–4 mm², érvéghüvelyes finom elemi szálas vezetéknél 1–2,5 mm²; mindkettő metrikus alsó határa 1 mm². |
| Kódolási kép és felirat eltérése | A harmadik kódolási képen anyacsatlakozó látható, a felirat 2022-100 kódolóláb alapkapocsba helyezését nevezi. Az útmutató csak a két egyértelmű kódolóláb-műveletet tartalmazza; ebből a harmadik képből nem következik külön igazolt dugaszolási művelet. |
| Családi közösítési összeállítások | Az X-COM S és TOPJOB S sorkapcsok közötti csatlakozásnál véglap szerepel. A 2020-as és 2022-es sorozat sorkapcsai kombinálhatók, áthidalónyílásaik azonos szinten vannak; a családábrák fésűs és vezetékáthidalókat is bemutatnak. |
| Vizsgáló tartozékok külön adatai | A 2009-174 adapter 4 mm-es vizsgáló- vagy banándugóhoz való. A 859-500 tesztláb saját adatai: 1 mm átmérő, 30 V AC / 60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz, legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték; ezek nem a sorkapocs névleges adatai. |
| Saját rajz és mérettáblázat | A táblázat 86,2 mm-es magassága a saját rajzon vízszintes méret. A rajzi 46,9 mm részméret és a 36,4 mm függőleges méret külön szerepel; az eltérő pontosságú inch-megadások megőrzöttek. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR CCA NL-7864 |
|---|---|
| CSA | C22.2 No.158; 2437422 |
| DEKRA | EN60947; 71-145809 |
| KEMA/KEUR | EN60947; 71-116567 |
| UL | UL1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarab
| 2022-101 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 4 mm²; 5,2 mm lábtávolság; 1 pólusú; 4,00 mm²; szürke |
|---|
Szükséges kiegészítők – véglapváltozatok
| 2022-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2022-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2002-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2002-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2002-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2002-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2002-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2002-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2002-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2002-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2002-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2002-161 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 2022-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; narancssárga |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány potenciálja van?
Egy, egy szinten.
Mekkora a csupaszolási hossz?
10–12 mm.
Mekkora az alapsorkapocs szélessége?
5,2 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, középső/oldalsó jelölés
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2022-1401
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,29 g/db
Cikkszám
4050821145226
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2022-1401 2 vezeték/2 tűs dugaszolható sorkapocs, 2,5 mm², Push-in CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2022-1401 |
| GTIN / EAN | 4050821145226 |
| Terméktípus | X-COM S kétvezetékes, kéttűs dugaszolható alapsorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 690 V; 6 kV; 24 A |
|---|---|
| Legnagyobb vezeték-keresztmetszethez tartozó áram | 28 A |
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059; B és C alkalmazási csoport | 600 V / 20 A; D csoportban nincs érték megadva. |
| CSA22.2 No.158; C alkalmazási csoport | 600 V / 20 A; B és D csoportban nincs érték megadva. |
| Veszteségi teljesítmény pólusonként (potenciálonként) | 0,7661 W, 24 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok / anyacsatlakozó-helyek száma | 2 / 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 1–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság a mérettáblázatban | 86,2 mm / 3,394 inch |
| Mélység a DIN kalapsín felső részétől | 36,4 mm / 1,433 inch |
| Rögzítés | DIN35-sín; DIN35 × 15 és DIN35 × 7,5 mm |
| Jelölés helye | Középen és oldalt |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,163 MJ |
| Tömeg | 9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Saját termékábra teljes vízszintes mérete | 86,2 mm / 3,39 inch |
| Saját termékábra vízszintes részmérete | 46,9 mm / 1,85 inch |
| Saját termékábra függőleges mérete | 36,4 mm / 1,43 inch |
Biztonsági feltételek
| Érintésbiztonság | A dugaszolható alapkapcsok és anyacsatlakozók érintésbiztosak. |
|---|
Alkalmazási feltételek és eltérő megadások
| Áramadatok eltérő feltételei | A névleges áram 24 A; a pólusonkénti veszteségi teljesítmény 0,7661 W ehhez a 24 A-hez tartozik. A legnagyobb vezeték-keresztmetszethez külön 28 A szerepel. |
|---|---|
| Egy potenciál, egy szint | A két csatlakozási pont és két anyacsatlakozó-hely egyetlen potenciálhoz és egy szinthez tartozik; nem két külön áramkör vagy két szint. |
| Vezetéktípusok és push-in tartomány | A tömör és finom elemi szálas vezeték felső határa 4 mm², szigetelt érvéghüvellyel 2,5 mm². A közvetlen push-in tartomány tömör vezetéknél 1–4 mm², érvéghüvelyes finom elemi szálas vezetéknél 1–2,5 mm²; mindkettő metrikus alsó határa 1 mm². |
| Kódolási kép és felirat eltérése | A harmadik kódolási képen anyacsatlakozó látható, a felirat 2022-100 kódolóláb alapkapocsba helyezését nevezi. Az útmutató csak a két egyértelmű kódolóláb-műveletet tartalmazza; ebből a harmadik képből nem következik külön igazolt dugaszolási művelet. |
| Családi közösítési összeállítások | Az X-COM S és TOPJOB S sorkapcsok közötti csatlakozásnál véglap szerepel. A 2020-as és 2022-es sorozat sorkapcsai kombinálhatók, áthidalónyílásaik azonos szinten vannak; a családábrák fésűs és vezetékáthidalókat is bemutatnak. |
| Vizsgáló tartozékok külön adatai | A 2009-174 adapter 4 mm-es vizsgáló- vagy banándugóhoz való. A 859-500 tesztláb saját adatai: 1 mm átmérő, 30 V AC / 60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz, legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték; ezek nem a sorkapocs névleges adatai. |
| Saját rajz és mérettáblázat | A táblázat 86,2 mm-es magassága a saját rajzon vízszintes méret. A rajzi 46,9 mm részméret és a 36,4 mm függőleges méret külön szerepel; az eltérő pontosságú inch-megadások megőrzöttek. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR CCA NL-7864 |
|---|---|
| CSA | C22.2 No.158; 2437422 |
| DEKRA | EN60947; 71-145809 |
| KEMA/KEUR | EN60947; 71-116567 |
| UL | UL1059; E45172 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarab
| 2022-101 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 4 mm²; 5,2 mm lábtávolság; 1 pólusú; 4,00 mm²; szürke |
|---|
Szükséges kiegészítők – véglapváltozatok
| 2022-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2022-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2002-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2002-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2002-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2002-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2002-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2002-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2002-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2002-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2002-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2002-161 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 2022-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; narancssárga |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2022-1401 2 vezeték/2 tűs dugaszolható sorkapocs, 2,5 mm², Push-in CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke használati útmutató
DIN-sínre szerelés
1
Pattintsd rá külön-külön a dugaszolható alapkapcsokat a DIN-sínre, majd csúsztasd össze őket.
A szerelvény megnyitása és szétválasztása
1
Működtetőszerszám segítségével csúsztass el oldalirányban egy sorkapcsot a szerelvény megnyitásához; a megadott penge 3,5 × 0,5 mm.
2
Válaszd szét az összeszerelt sorkapocsrendszert, majd működtetőszerszámmal csúsztasd el oldalirányban az egyes sorkapcsokat.
Tömör vezeték push-in csatlakoztatása
1
A 10–12 mm csupaszolási hossz betartásával a tömör vezetéket egyszerű benyomással csatlakoztasd. A közvetlen push-in tartomány 1–4 mm² / 18–12 AWG.
Kódolóláb használata
1
Helyezd a kódolólábat a megfelelő nyílásba, majd csavard le.
2
Az anyacsatlakozó kódolásához megfelelő szerszámmal távolítsd el a kódolólábat.
Alkalmazási feltételek
| Áramadatok eltérő feltételei | A névleges áram 24 A; a pólusonkénti veszteségi teljesítmény 0,7661 W ehhez a 24 A-hez tartozik. A legnagyobb vezeték-keresztmetszethez külön 28 A szerepel. |
|---|---|
| Egy potenciál, egy szint | A két csatlakozási pont és két anyacsatlakozó-hely egyetlen potenciálhoz és egy szinthez tartozik; nem két külön áramkör vagy két szint. |
| Vezetéktípusok és push-in tartomány | A tömör és finom elemi szálas vezeték felső határa 4 mm², szigetelt érvéghüvellyel 2,5 mm². A közvetlen push-in tartomány tömör vezetéknél 1–4 mm², érvéghüvelyes finom elemi szálas vezetéknél 1–2,5 mm²; mindkettő metrikus alsó határa 1 mm². |
| Kódolási kép és felirat eltérése | A harmadik kódolási képen anyacsatlakozó látható, a felirat 2022-100 kódolóláb alapkapocsba helyezését nevezi. Az útmutató csak a két egyértelmű kódolóláb-műveletet tartalmazza; ebből a harmadik képből nem következik külön igazolt dugaszolási művelet. |
| Családi közösítési összeállítások | Az X-COM S és TOPJOB S sorkapcsok közötti csatlakozásnál véglap szerepel. A 2020-as és 2022-es sorozat sorkapcsai kombinálhatók, áthidalónyílásaik azonos szinten vannak; a családábrák fésűs és vezetékáthidalókat is bemutatnak. |
| Vizsgáló tartozékok külön adatai | A 2009-174 adapter 4 mm-es vizsgáló- vagy banándugóhoz való. A 859-500 tesztláb saját adatai: 1 mm átmérő, 30 V AC / 60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz, legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték; ezek nem a sorkapocs névleges adatai. |
| Saját rajz és mérettáblázat | A táblázat 86,2 mm-es magassága a saját rajzon vízszintes méret. A rajzi 46,9 mm részméret és a 36,4 mm függőleges méret külön szerepel; az eltérő pontosságú inch-megadások megőrzöttek. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
