Wago 2020-205 2 vezetékes anyacsatlakozó, 5 pólusú, 1,5 mm², 3,5 mm, Push-in CAGE CLAMP, szürke
RRP:3 730 Ft/db
3 152 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 865 Ft/db
nettó 2 256 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

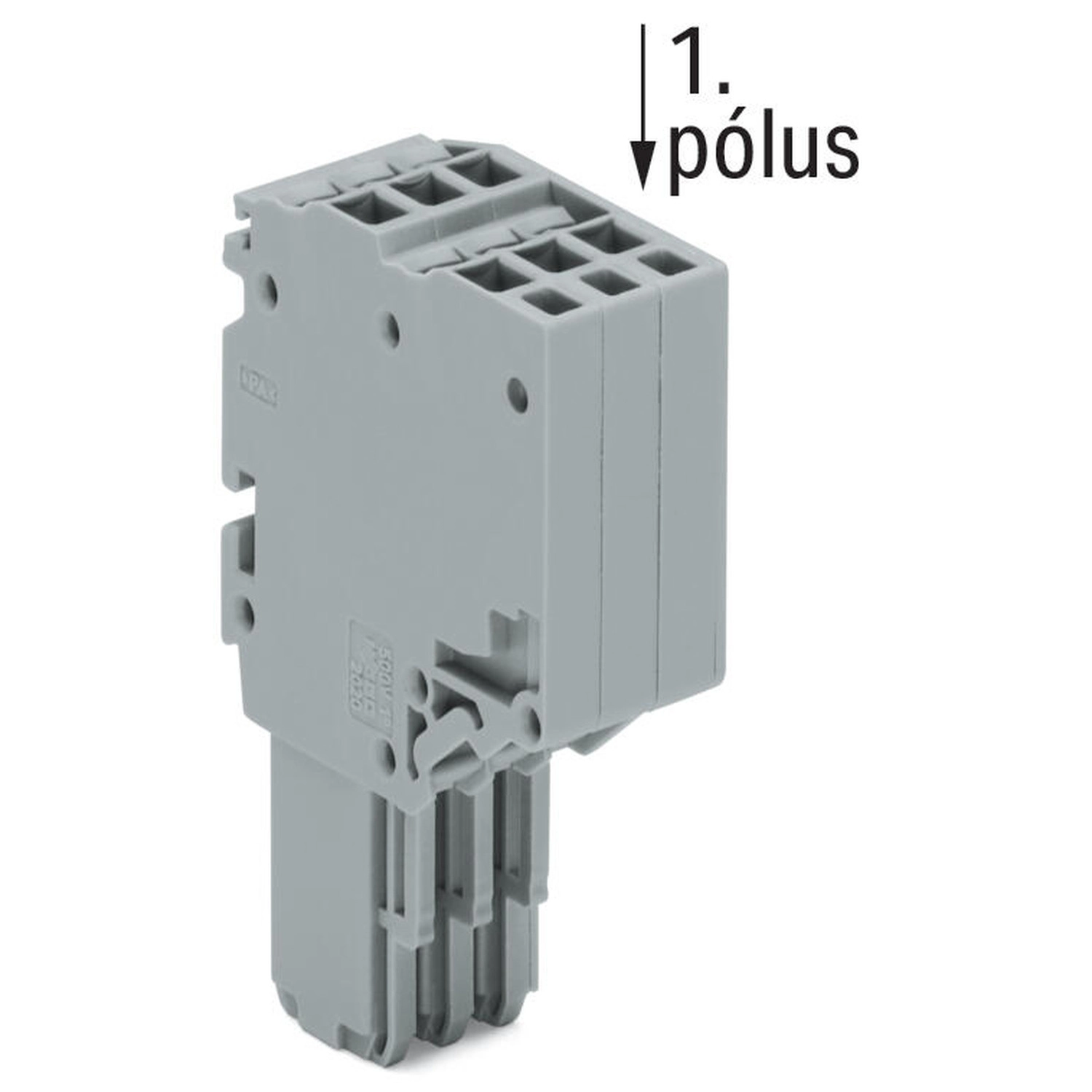

Anyacsatlakozó, 2020-as sorozat, Push-in CAGE CLAMP®. A Wago 2020-205 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 18,2 × 40,5 × 25 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Az anyacsatlakozó/aljzat kezelőszerszámmal működtethető.
A Wago 2020-205 szürke, 5 pólusú X-COM S anyacsatlakozó Push-in CAGE CLAMP csatlakozással, 3,5 mm lábtávolsággal. Potenciálonként kétvezetékes kivitel: 10 csatlakozási pontja 5 potenciálhoz használható.
Műszaki jellemzők
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 18,2 mm / 0,717 inch |
| Magasság | 40,5 mm / 1,594 inch |
| Mélység | 25 mm / 0,984 inch |
| Modulszélesség | 3,5 mm / 0,138 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,211 MJ |
| Tömeg | 14,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Lábtávolság | 3,5 mm |
| IEC/EN61984; III/3 | 500 V; 6 kV; 13,5 A |
| UL1059; B/C/D | 300 V; 15 A |
| CSA C22.2No158; B/C/D | 300 V; 10 A |
| Tömör vezeték közvetlen push-in | 0,5–1,5 mm² /20–16 AWG |
| Finomszálas, szigetelt érvéghüvellyel | 0,14–0,75 mm² /24–18 AWG |
| Érvéghüvelyes közvetlen push-in | 0,5–0,75 mm² /20–18 AWG |
| Hibás bekötés elleni védelem | Nincs |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Jelölés | Oldalsó |

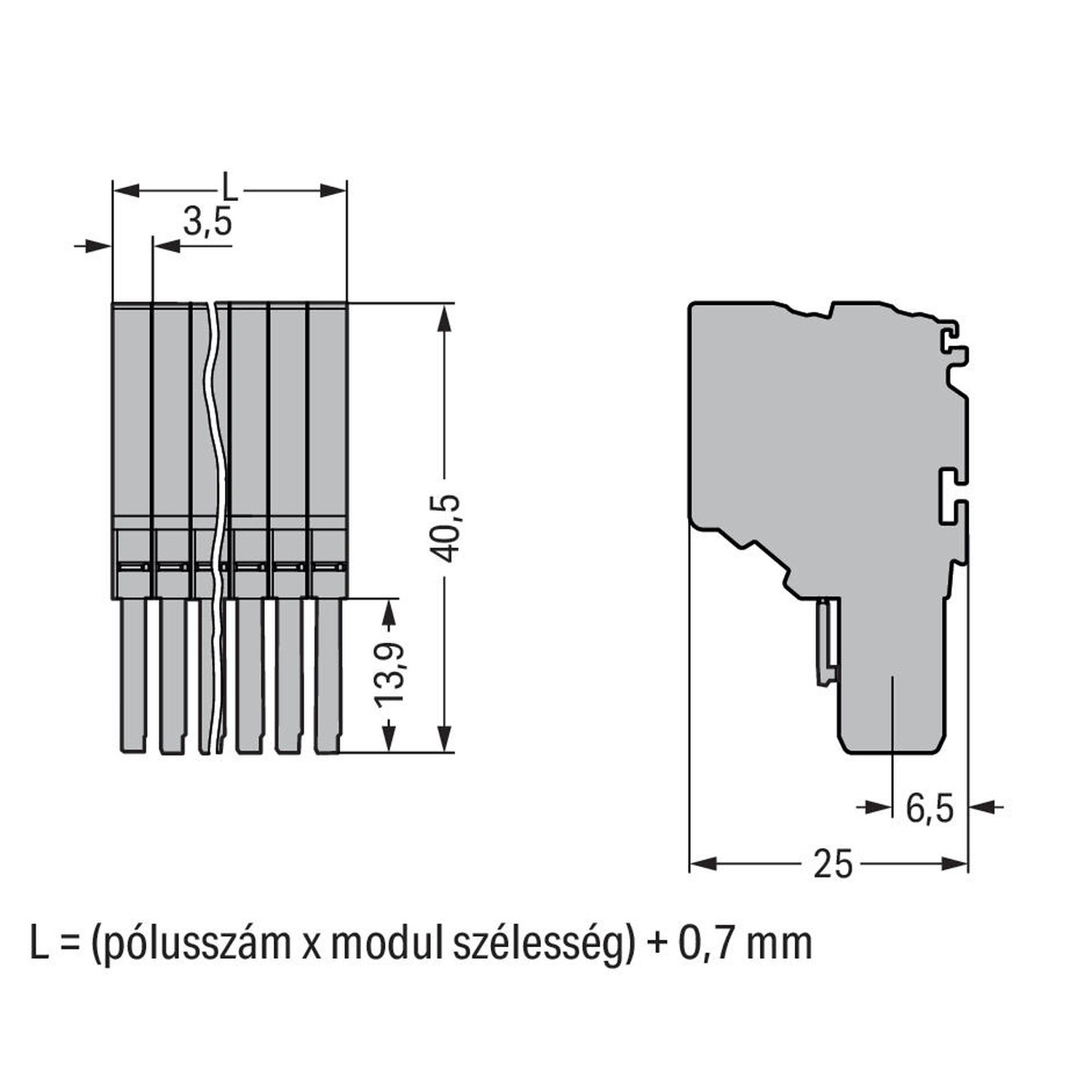

| Rajzi méretek | 13,9 mm;6,5 mm. L = pólusszám ×3,5 mm +0,7 mm. |
| CCA | DEKRA; EN60947; NTR NL7617 |
| CSA | C22.2; 2516073 |
| UL | UL1059; E45172 |
| Nyilatkozatok | WAGO EU- és UK-megfelelőségi nyilatkozat |
| ABS | EN60947;24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Alkalmazási feltételek
| Biztonság | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alap sorkapocshoz megfelelő véglapot kell használni. |
| Vezető | Rézvezeték; a tömör és finomszálas alapvezeték-tartományt a közvetlen push-in és az érvéghüvelyes tartományoktól külön kell figyelembe venni. |
| Kisebb keresztmetszet | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in módszerrel; további számszerű alsó határ nincs megadva. |
Kapcsolódó tartozékok
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
|---|---|
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 2022-152 | Rögzítőfül (kar); narancssárga |
| 2022-151 | Rögzítőfül (kar); szürke |
| 734-328 | Tehermentesítő lap; anya-, apacsatlakozóknak; 12,5 mm széles; 1 rész; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
oldalsó jelölés
Szín
szürke
Pólusszám
5
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2020-205
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
13,9 g/db
Cikkszám
4045454855277
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2020-205 2 vezetékes anyacsatlakozó, 5 pólusú, 1,5 mm², 3,5 mm, Push-in CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2020-205 |
| GTIN / EAN | 4045454855277 |
| Terméktípus | X-COM S anyacsatlakozó |
Műszaki adatok
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 18,2 mm / 0,717 inch |
| Magasság | 40,5 mm / 1,594 inch |
| Mélység | 25 mm / 0,984 inch |
| Modulszélesség | 3,5 mm / 0,138 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,211 MJ |
| Tömeg | 14,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Lábtávolság | 3,5 mm |
| IEC/EN61984; III/3 | 500 V; 6 kV; 13,5 A |
| UL1059; B/C/D | 300 V; 15 A |
| CSA C22.2No158; B/C/D | 300 V; 10 A |
| Tömör vezeték közvetlen push-in | 0,5–1,5 mm² /20–16 AWG |
| Finomszálas, szigetelt érvéghüvellyel | 0,14–0,75 mm² /24–18 AWG |
| Érvéghüvelyes közvetlen push-in | 0,5–0,75 mm² /20–18 AWG |
| Hibás bekötés elleni védelem | Nincs |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Jelölés | Oldalsó |
| Rajzi méretek | 13,9 mm;6,5 mm. L = pólusszám ×3,5 mm +0,7 mm. |
| CCA | DEKRA; EN60947; NTR NL7617 |
| CSA | C22.2; 2516073 |
| UL | UL1059; E45172 |
| Nyilatkozatok | WAGO EU- és UK-megfelelőségi nyilatkozat |
| ABS | EN60947;24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Alkalmazási feltételek
| Biztonság | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alap sorkapocshoz megfelelő véglapot kell használni. |
| Vezető | Rézvezeték; a tömör és finomszálas alapvezeték-tartományt a közvetlen push-in és az érvéghüvelyes tartományoktól külön kell figyelembe venni. |
| Kisebb keresztmetszet | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in módszerrel; további számszerű alsó határ nincs megadva. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM rendszer) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó tartozékok
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
|---|---|
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 2022-152 | Rögzítőfül (kar); narancssárga |
| 2022-151 | Rögzítőfül (kar); szürke |
| 734-328 | Tehermentesítő lap; anya-, apacsatlakozóknak; 12,5 mm széles; 1 rész; szürke |
Vasúti gyártói nyilatkozat
| Azonosító | Z00004390.000 |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.21. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2020-205 2 vezetékes anyacsatlakozó, 5 pólusú, 1,5 mm², 3,5 mm, Push-in CAGE CLAMP, szürke használati útmutató
Kódolóláb beillesztése
Helyezd a kódolólábat a megfelelő nyílásba, és csavard le.
Az anyacsatlakozó kódolása és beillesztése
1
Megfelelő szerszámmal távolítsd el a kódolólábat az anyacsatlakozóból.
2
Helyezd a kódolt anyacsatlakozót az összeszerelt X-COM S sorkapocsrendszerbe.
Reteszelés
Csúsztasd a záróreteszt a helyére. Az anyacsatlakozók külön-külön reteszelhetők.
Feltételek
| Biztonság | Az EN61984 szerint a megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Véglap | Minden anyacsatlakozó-dugó után az alap sorkapocshoz megfelelő véglapot kell használni. |
| Vezető | Rézvezeték; a tömör és finomszálas alapvezeték-tartományt a közvetlen push-in és az érvéghüvelyes tartományoktól külön kell figyelembe venni. |
| Kisebb keresztmetszet | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in módszerrel; további számszerű alsó határ nincs megadva. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
