2 vezeték/2 tűs dugaszolható tartósorkapocs, 2020-as sorozat, Push-in CAGE CLAMP®. A Wago 2020-1401 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés. Kompakt méretek.

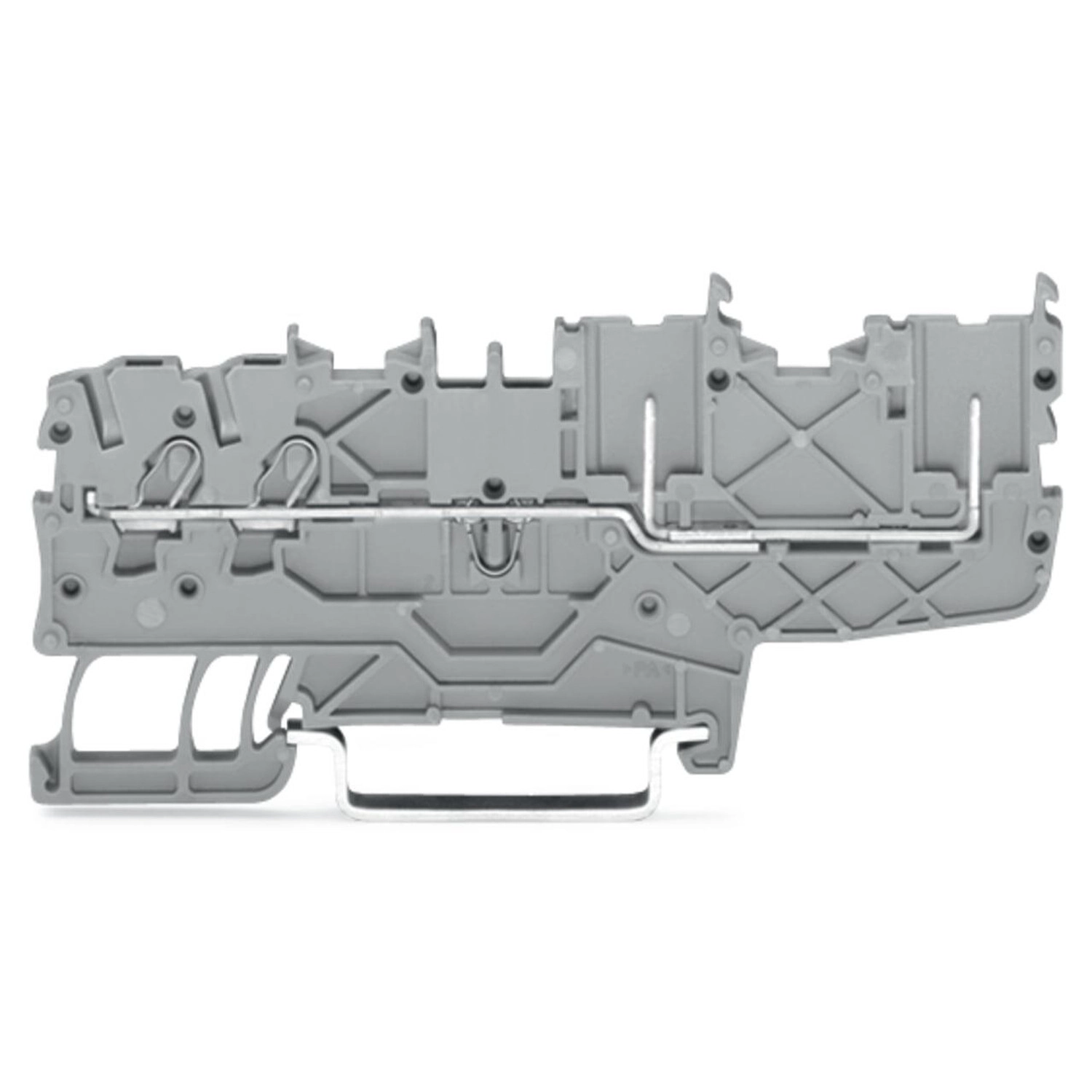

A Wago 2020-1401 szürke, kétvezetékes, kéttűs dugaszolható alapkapocs két anyacsatlakozó-hellyel, egy potenciállal és 1 mm² névleges keresztmetszettel készül. Push-in CAGE CLAMP csatlakozása DIN35-sínre szerelhető. Az IEC/EN III/3 névleges áram 13,5 A; a sorvégi lezárás külön szükséges.
Villamos adatok
| Értékelés szabványa | IEC/EN60947-7-1 |
|---|---|
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 13,5 A |
| IEC/EN; III/2 és II/2 | Nincs névleges feszültség-, impulzusfeszültség- és áramérték megadva |
| UL1059; B, C és D csoport | 300 V; 15 A |
| CSA22.2 No158; B, C és D csoport | 300 V; 10 A |
| Veszteségi teljesítmény pólusonként / potenciálonként | 0,4338 W, 13,5 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Csatlakozás, méretek és anyagok
| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet | 1 mm² |
| Tömör és finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Tömör vezeték push-in bekötéssel | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14 … 0,75 mm² / 24 … 18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,5 … 0,75 mm² / 20 … 18 AWG |
| Kisebb keresztmetszet push-in feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módon; külön számszerű alsó határ nincs megadva. |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Szélesség | 3,5 mm / 0,138 inch |
| Magasság a geometriai táblázatban | 86,2 mm / 3,394 inch |
| DIN-sín feletti mélység | 36,4 mm / 1,433 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,118 MJ |
| Tömeg | 6,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Anyacsatlakozó-helyek száma | 2 |
| Kialakítás | Vízszintes típus |
Egyedi feltételek és eltérő megadások

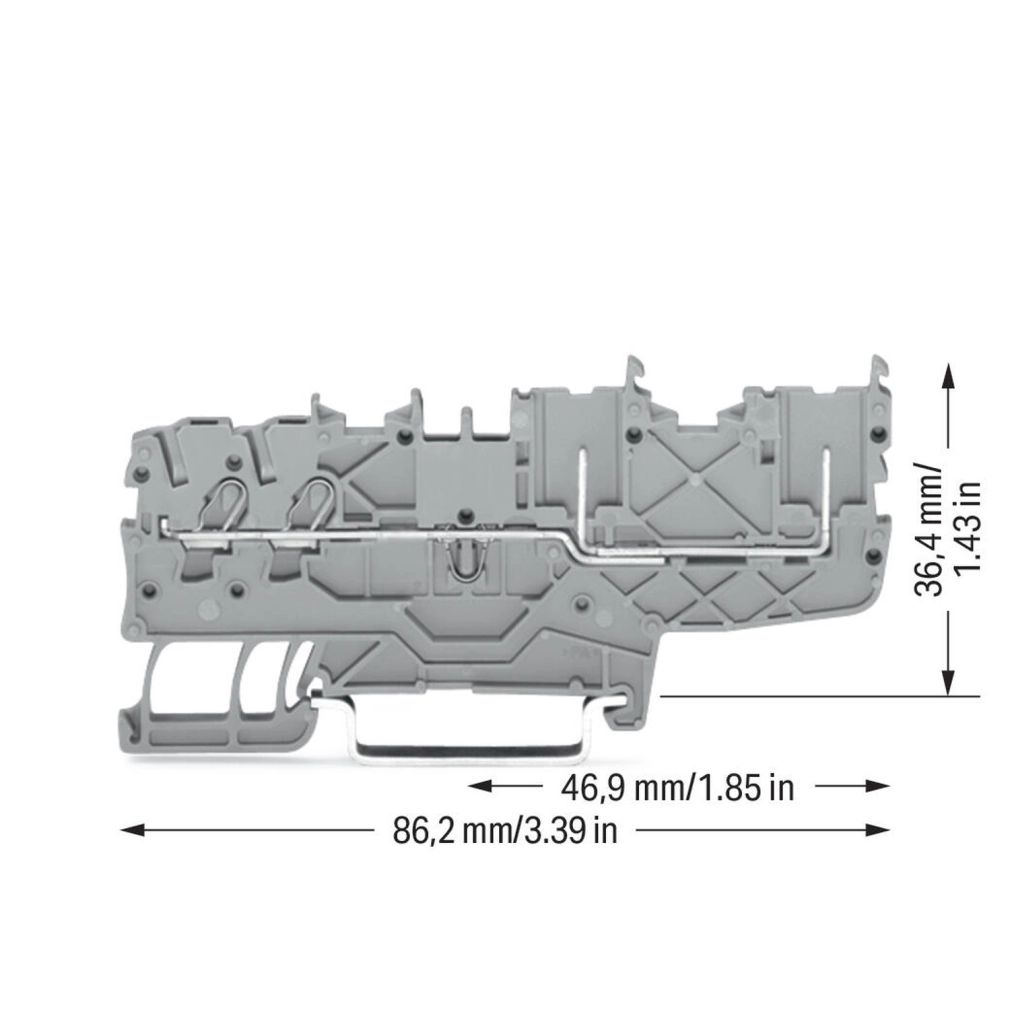

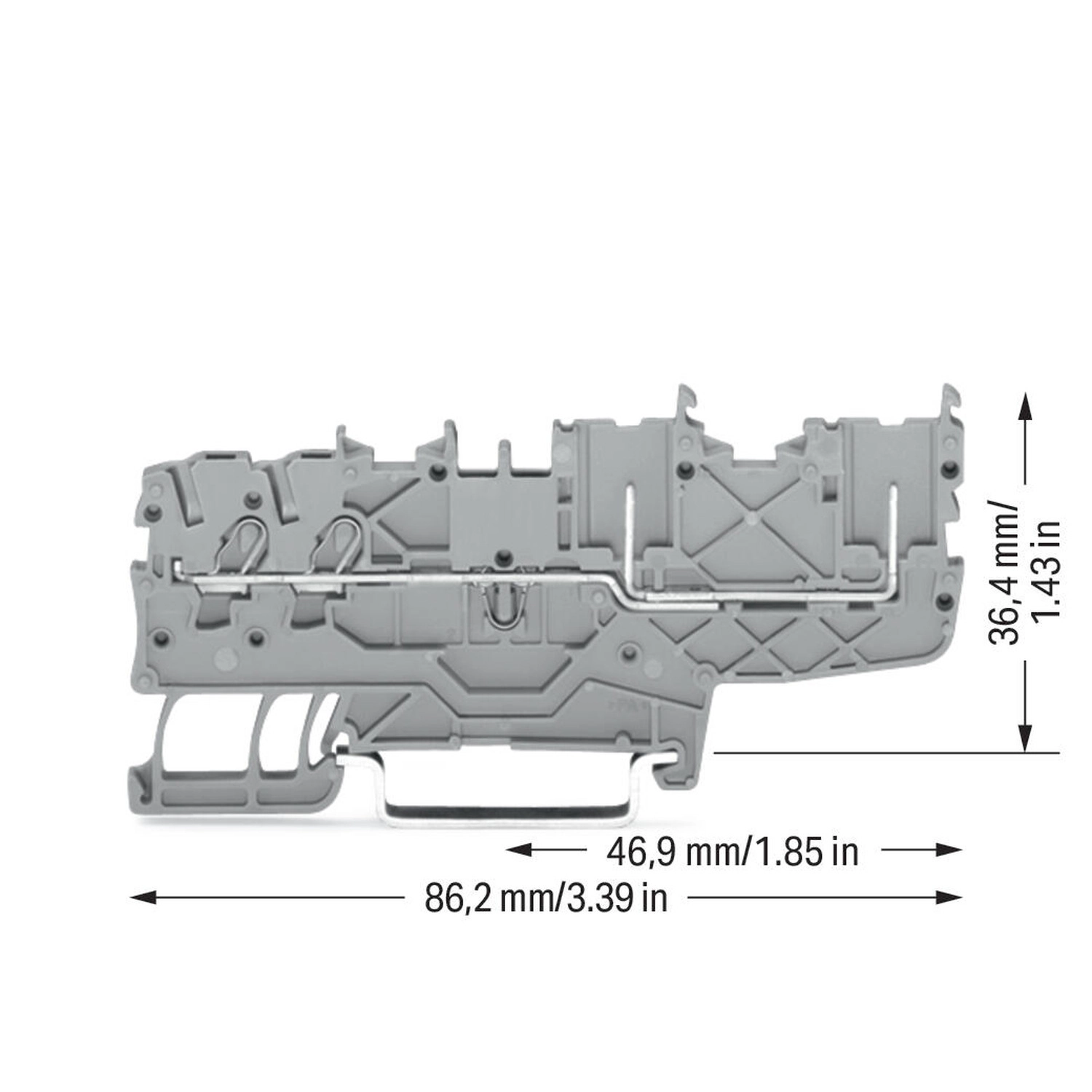

| Sorvégi lezárás | A sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végbakot kell elhelyezni. |
|---|---|
| Névleges és más minősítésű áramok | Az IEC/EN III/3 névleges áram 13,5 A; az UL 15 A és CSA 10 A a külön tanúsítás feltételei. A 0,4338 W veszteség 13,5 A-hez tartozik. |
| Önálló alapkapocs méretábrája | A táblázat 86,2 mm magasságot és 36,4 mm DIN-sín feletti mélységet ad. A fényképen 86,2 mm / 3,39 inch vízszintes, 36,4 mm / 1,43 inch függőleges méretvonalként szerepel; 46,9 mm / 1,85 inch külön vízszintes részméret. |
| Dugaszolható összeállítás metszeti méretei | A gyártói családmetszet vízszintes méretei 89,2; 19,1; 46,1; 50,9 mm, függőleges méretei 32,5; 59,4; 67,8; 75,3 mm. Ezek az anyacsatlakozóval szemléltetett összeállítás adatai, nem a csupasz alapkapocs önálló befoglaló méretei. |
| Kódolóláb külön megadásai | Az opcionális táblázat a 2020-100 kódolóláb-tartót nevezi meg, 6 kódolólábbal. A kezelési fejezet alapkapocsba helyezett kódolólábként külön 2022-100 típust ír; a két azonosító külön szerepel. |
| Közösítés családpéldája | A 2020-as és 2022-es sorozat kombinálható; áthidalónyílásaik azonos szinten vannak. TOPJOB S áthidaló és a csatlakozást biztosító véglap szerepel a példában. E termék saját tartozékai között 2000-es sorozatú áthidalók szerepelnek. |
| Bekötési és szerszámfeltételek | A tömör vezeték közvetlen benyomásának saját tartománya 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². Az általános 0,14 mm² alsó határ nem feltétel nélküli push-in határ. A tartozék működtetőszerszámok pengéje 2,5 × 0,4 mm; a szerelvény oldalirányú nyitásának külön gyártói lépése 3,5 × 0,5 mm pengét nevez meg. |
| Érintésvédelem | A gyártó a dugaszolható alapkapcsokat és az anyacsatlakozókat érintésbiztosként nevezi meg. |
| Érvéghüvely-tartozék és saját bekötési határ | A tartozéklistán a 216-243 érvéghüvely 1 mm² / AWG18 megadással szerepel. Ettől az alapkapocs saját szigetelt érvéghüvelyes felső határa 0,75 mm² marad; a tartozéklista nem bővíti a beköthető tartományt. |
Vasúti vizsgálati feltételek
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7617 |
|---|---|
| CSA | C22.2; 2516073 |
| KEMA/KEUR | EN60947; 71-100670 |
| UL | UL1059; E 45172 |
| Vasúti gyártói nyilatkozat | Z00004390.000 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 2020-102 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
|---|---|
| 2020-202 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
Szükséges és feltételes kezelési kiegészítők
| 209-191 | Elválasztólap a kötelező sorvégi lezáráshoz |
|---|---|
| 2022-100 | Kódolóláb a kezelési fejezet alapkapocs-példájában |
| 2009-163 | Állítható magasságú csoportjelölő-tartó a jelölési példában |
Szükséges vég- és válaszlapok
| 2020-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2020-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2020-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; dugaszolható sorkapcsoknak; narancssárga |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Mekkora a névleges áram?
IEC/EN III/3 szerint 13,5 A; külön UL 15 A és CSA 10 A.
Mi szükséges a sor végére?
209-191 elválasztólap vagy 249-117, 10 mm széles végbak.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, középső/oldalsó jelölés
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2020-1401
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,58 g/db
Cikkszám
4050821145301
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2020-1401 2 vezeték/2 tűs dugaszolható sorkapocs, 1 mm², Push-in CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2020-1401 |
| GTIN / EAN | 4050821145301 |
| Terméktípus | Kétvezetékes, kéttűs dugaszolható alapkapocs |
Villamos adatok
| Értékelés szabványa | IEC/EN60947-7-1 |
|---|---|
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 13,5 A |
| IEC/EN; III/2 és II/2 | Nincs névleges feszültség-, impulzusfeszültség- és áramérték megadva |
| UL1059; B, C és D csoport | 300 V; 15 A |
| CSA22.2 No158; B, C és D csoport | 300 V; 10 A |
| Veszteségi teljesítmény pólusonként / potenciálonként | 0,4338 W, 13,5 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Csatlakozás, méretek és anyagok
| Csatlakozási pontok / potenciálok / szintek | 2 / 1 / 1 |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Huzalozási irány | Felső bekötés |
| Névleges keresztmetszet | 1 mm² |
| Tömör és finom elemi szálas vezeték | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Tömör vezeték push-in bekötéssel | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14 … 0,75 mm² / 24 … 18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,5 … 0,75 mm² / 20 … 18 AWG |
| Kisebb keresztmetszet push-in feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módon; külön számszerű alsó határ nincs megadva. |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Szélesség | 3,5 mm / 0,138 inch |
| Magasság a geometriai táblázatban | 86,2 mm / 3,394 inch |
| DIN-sín feletti mélység | 36,4 mm / 1,433 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,118 MJ |
| Tömeg | 6,4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Anyacsatlakozó-helyek száma | 2 |
| Kialakítás | Vízszintes típus |
Egyedi feltételek és eltérő megadások
| Sorvégi lezárás | A sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végbakot kell elhelyezni. |
|---|---|
| Névleges és más minősítésű áramok | Az IEC/EN III/3 névleges áram 13,5 A; az UL 15 A és CSA 10 A a külön tanúsítás feltételei. A 0,4338 W veszteség 13,5 A-hez tartozik. |
| Önálló alapkapocs méretábrája | A táblázat 86,2 mm magasságot és 36,4 mm DIN-sín feletti mélységet ad. A fényképen 86,2 mm / 3,39 inch vízszintes, 36,4 mm / 1,43 inch függőleges méretvonalként szerepel; 46,9 mm / 1,85 inch külön vízszintes részméret. |
| Dugaszolható összeállítás metszeti méretei | A gyártói családmetszet vízszintes méretei 89,2; 19,1; 46,1; 50,9 mm, függőleges méretei 32,5; 59,4; 67,8; 75,3 mm. Ezek az anyacsatlakozóval szemléltetett összeállítás adatai, nem a csupasz alapkapocs önálló befoglaló méretei. |
| Kódolóláb külön megadásai | Az opcionális táblázat a 2020-100 kódolóláb-tartót nevezi meg, 6 kódolólábbal. A kezelési fejezet alapkapocsba helyezett kódolólábként külön 2022-100 típust ír; a két azonosító külön szerepel. |
| Közösítés családpéldája | A 2020-as és 2022-es sorozat kombinálható; áthidalónyílásaik azonos szinten vannak. TOPJOB S áthidaló és a csatlakozást biztosító véglap szerepel a példában. E termék saját tartozékai között 2000-es sorozatú áthidalók szerepelnek. |
| Bekötési és szerszámfeltételek | A tömör vezeték közvetlen benyomásának saját tartománya 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². Az általános 0,14 mm² alsó határ nem feltétel nélküli push-in határ. A tartozék működtetőszerszámok pengéje 2,5 × 0,4 mm; a szerelvény oldalirányú nyitásának külön gyártói lépése 3,5 × 0,5 mm pengét nevez meg. |
| Érintésvédelem | A gyártó a dugaszolható alapkapcsokat és az anyacsatlakozókat érintésbiztosként nevezi meg. |
| Érvéghüvely-tartozék és saját bekötési határ | A tartozéklistán a 216-243 érvéghüvely 1 mm² / AWG18 megadással szerepel. Ettől az alapkapocs saját szigetelt érvéghüvelyes felső határa 0,75 mm² marad; a tartozéklista nem bővíti a beköthető tartományt. |
Vasúti vizsgálati feltételek
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7617 |
|---|---|
| CSA | C22.2; 2516073 |
| KEMA/KEUR | EN60947; 71-100670 |
| UL | UL1059; E 45172 |
| Vasúti gyártói nyilatkozat | Z00004390.000 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 2020-102 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
|---|---|
| 2020-202 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
Szükséges és feltételes kezelési kiegészítők
| 209-191 | Elválasztólap a kötelező sorvégi lezáráshoz |
|---|---|
| 2022-100 | Kódolóláb a kezelési fejezet alapkapocs-példájában |
| 2009-163 | Állítható magasságú csoportjelölő-tartó a jelölési példában |
Szükséges vég- és válaszlapok
| 2020-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2020-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2020-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; dugaszolható sorkapcsoknak; narancssárga |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2020-1401 2 vezeték/2 tűs dugaszolható sorkapocs, 1 mm², Push-in CAGE CLAMP, DIN 35 × 15 és 35 × 7,5, szürke használati útmutató
Sorvégi biztonsági feltétel
A sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végbakot kell elhelyezni.
Alapkapcsok szerelése
1
Pattintsd külön-külön a dugaszolható alapkapcsokat a DIN-sínre, majd csúsztasd össze őket.
2
Nyisd ki a szerelvényt egy sorkapocs oldalirányú elcsúsztatásával, 3,5 × 0,5 mm pengéjű működtetőszerszámmal.
3
Válaszd szét az összeszerelt sorkapocsrendszert, majd működtetőszerszámmal csúsztasd oldalirányba az egyes sorkapcsokat.
Vezeték csatlakoztatása
A csupaszolási hossz 9–11 mm. A tömör vezeték a saját 0,5–1,5 mm² push-in tartományban egyszerű benyomással csatlakoztatható; az érvéghüvelyes finom elemi szálas vezeték push-in tartománya külön 0,5–0,75 mm².
Közösítés és ellenőrzés
A 2020-as és 2022-es sorozat kombinálható; áthidalónyílásaik azonos szinten vannak. TOPJOB S áthidaló és a csatlakozást biztosító véglap szerepel a példában. E termék saját tartozékai között 2000-es sorozatú áthidalók szerepelnek.
A gyártó dugaszolható fésűs áthidalók párosítását és vezetékáthidalókkal történő közösítést mutat be. A 2009-174 adapter 4 mm-es vizsgálódugóhoz vagy banándugóhoz használható; a kezelési fejezet 859-500 vizsgálólábbal történő ellenőrzést is bemutat.
Kódolás
1
Helyezd a kódolólábat a megfelelő nyílásba, majd csavard le.
2
Az anyacsatlakozó kódolásához megfelelő szerszámmal távolítsd el a kódolólábat.
3
Helyezz 2022-100 kódolólábat a dugaszolható alapkapocs megfelelő helyére.
Az opcionális táblázat a 2020-100 kódolóláb-tartót nevezi meg, 6 kódolólábbal. A kezelési fejezet alapkapocsba helyezett kódolólábként külön 2022-100 típust ír; a két azonosító külön szerepel.
Jelölés és érintésvédelem
A csoportos jelölést 2009-163 állítható magasságú csoportjelölő-tartó szemlélteti. A dugaszolható alapkapcsok és az anyacsatlakozók érintésbiztosak.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
