Wago 2020-1204 1 vezeték/1 tűs dugaszolható sorkapocs, 1 mm², Push-in CAGE CLAMP, kék
RRP:496 Ft/db
421 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
382 Ft/db
nettó 301 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
1 vezeték/1 tűs dugaszolható sorkapocs, 2020-as sorozat, Push-in CAGE CLAMP® csatlakozástechnika.
A Wago 2020-1204 dugaszolható sorkapocs egyszerűsíti a villamos szerelést. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a csatlakozók előnyeit egyesítik. A változtatható vezetékezési rendszer megkönnyíti az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során.
A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. Ez univerzális, karbantartásmentes megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók. A csatlakozáshoz nem szükséges külön előkészítés, például érvéghüvely préselése. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm².
Push-in CAGE CLAMP® – univerzális csatlakozás minden vezetőtípushoz.
A kompakt, dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető, és tartósan biztonságos csatlakozást biztosít.
A Wago 2020-1204 dugaszolható sorkapocs egyszerűsíti a villamos szerelést. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a csatlakozók előnyeit egyesítik. A változtatható vezetékezési rendszer megkönnyíti az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során.
A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. Ez univerzális, karbantartásmentes megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók. A csatlakozáshoz nem szükséges külön előkészítés, például érvéghüvely préselése. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm².
Push-in CAGE CLAMP® – univerzális csatlakozás minden vezetőtípushoz.
A kompakt, dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető, és tartósan biztonságos csatlakozást biztosít.
A Wago 2020-1204 kék X-COM S alapsorkapocs egy vezetékcsatlakozással és egy anyacsatlakozó-hellyel. Névleges keresztmetszete 1 mm²; felső bekötésű Push-in CAGE CLAMP® csatlakozása rézvezetékhez készült. IEC/EN60947-7-1 szerint, III/3 feltétellel 500 V, 13,5 A a névleges értéke. A sorkapocssor kötelező végzárását és az eltérő alkalmazási csoportok adatait külön kell figyelembe venni.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 500 V; 6 kV; 13,5 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059 alkalmazási csoportok | B, C és D: mindhárom csoportban 300 V /15 A. |
| CSA22.2 No.158 alkalmazási csoportok | B, C és D: mindhárom csoportban 300 V /10 A. |
| Veszteségi teljesítmény pólusonként (potenciálonként) | 0,4338 W, 13,5 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 1 |
|---|---|
| Anyacsatlakozó-helyek száma | 1 |
| Potenciálok / szintek száma | 1 /1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² /24–16 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,5–1,5 mm² /20–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² /24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² /24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,5–0,75 mm² /20–18 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm /0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 3,5 mm /0,138 inch |
|---|---|
| Magasság a mérettáblázatban | 48,5 mm /1,909 inch |
| Mélység a DIN kalapsín felső részétől | 36,4 mm /1,433 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Középen és oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,074 MJ |
| Tömeg | 3,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Biztonsági feltételek
| A sorkapocssor végének kötelező lezárása | A WAGO X-COM S-SYSTEM sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végrögzítőt kell elhelyezni. |
|---|---|
| Érintésbiztonság | A dugaszolható alapkapcsok és anyacsatlakozók érintésbiztosak. |
Alkalmazási feltételek és eltérő megadások
| Keresztmetszetek elhatárolása | A névleges keresztmetszet 1 mm², a tömör és finom elemi szálas vezeték tartománya 0,14–1,5 mm². Szigetelt érvéghüvellyel a felső határ 0,75 mm². |
|---|---|
| Szerszámok eltérő feladata | A szerelvény oldalirányú megnyitásánál 3,5 ×0,5 mm-es penge szerepel. Ez nem helyettesíthető automatikusan a vezetékcsatlakozáshoz felsorolt működtetőszerszám adataival. |
| Családi összeállítás méretábrája | Az útmutató összeillesztett alapkapcsot és anyacsatlakozót ábrázol: teljes vízszintes méret 52,5 mm, részméret 19,1 mm; függőleges méretek 32,5; 59,4; 67,8 és 73,5 mm. Ezek a szemléltetett összeállítás méretei, nem a saját alapsorkapocs 48,5 mm-es táblázati magasságának vagy 36,4 mm-es mélységének helyettesítői. |
| 2020-as és 2022-es sorozat kombinálása | A két sorozat sorkapcsai kombinálhatók; az áthidalónyílások azonos szinten vannak. A TOPJOB S csatlakozásnál véglapot kell alkalmazni. |
| Vizsgálati tartozékok | A 2009-174 adapter 4 mm-es vizsgáló- vagy banándugóhoz való. A 859-500 tesztláb külön adatai: 1 mm átmérő, 30 V AC /60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz és legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték; nem a sorkapocs névleges terhelhetősége. |
| Kódolóláb eltérő azonosítói | A saját opcionális lista 2020-100 kódolóláb-tartót sorol fel; a kezelési képaláírás 2022-100-at nevez. A két azonosító nem tekinthető automatikusan azonosnak; a konkrét kódolóelem alkalmazását a gyártóval kell tisztázni. |
| Érvéghüvely a tartozéklistában | A felsorolt 216-243 érvéghüvely 1 mm²-es, miközben a saját szigetelt érvéghüvelyes vezeték felső határa 0,75 mm². A felsorolás ezt a határt nem bővíti; a konkrét 1 mm²-es alkalmazás tisztázandó. |

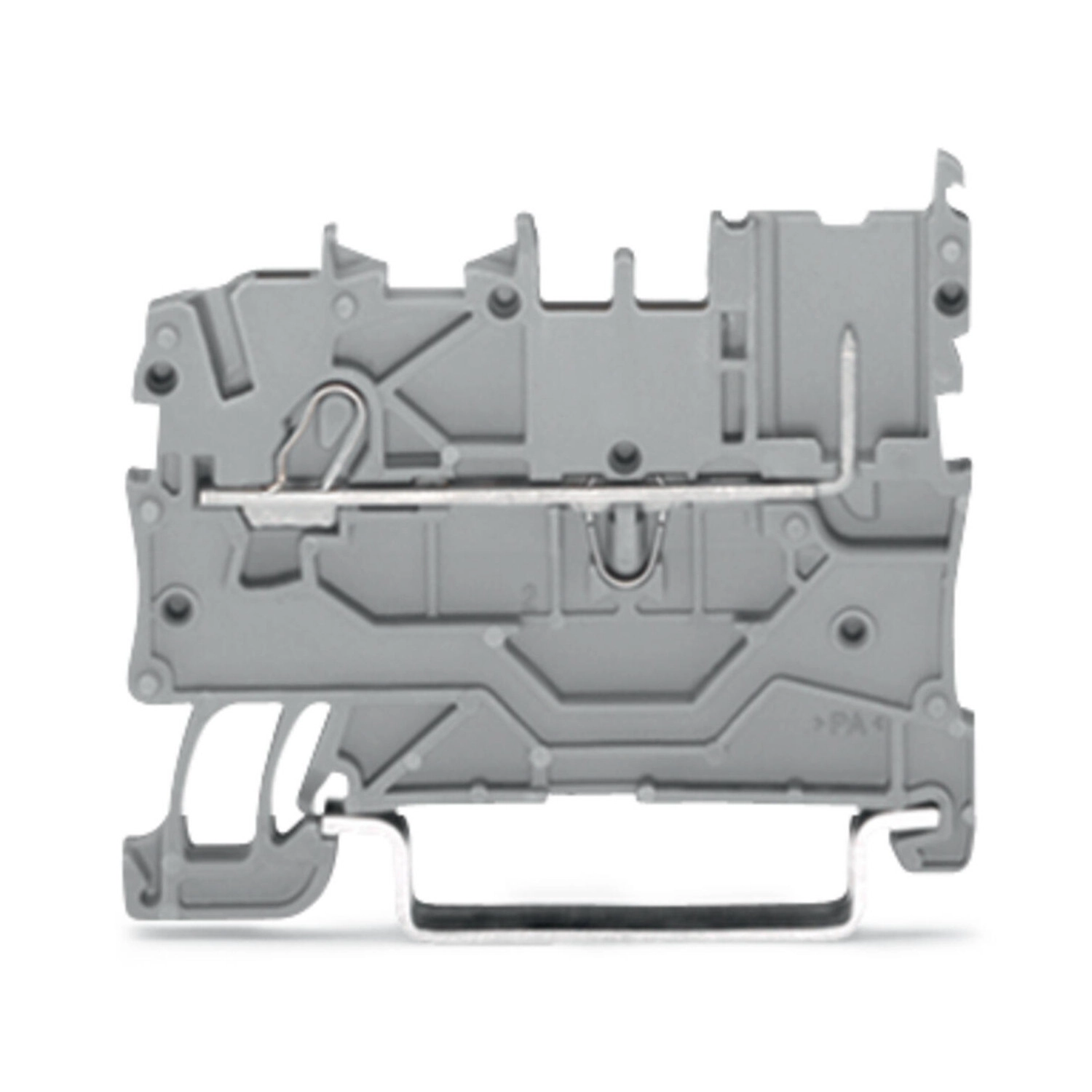

| Szemléltető termékfotó | A fotó szürke sorkapcsot mutat „Az ábrához hasonlóan” jelzéssel; a 2020-1204 saját színadata kék. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7617 |
|---|---|
| CSA – DEKRA | C22.2; 2516073 |
| KEMA/KEUR | EN60947; 71-100670 |
| UL | UL1059; E 45172 |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarabok
| 2020-102 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
|---|---|
| 2020-202 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
Szükséges kiegészítők – véglapváltozatok
| 2020-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2020-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2020-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; dugaszolható sorkapcsoknak; narancssárga |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Milyen színű a sorkapocs?
Kék.
Mekkora az IEC szerinti névleges áram?
13,5 A, III. túlfeszültségi kategória /3. szennyezettségi fok mellett.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, középső/oldalsó jelölés
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2020-1204
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,62 g/db
Cikkszám
4050821145394
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2020-1204 1 vezeték/1 tűs dugaszolható sorkapocs, 1 mm², Push-in CAGE CLAMP, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2020-1204 |
| GTIN / EAN | 4050821145394 |
| Terméktípus | X-COM S egyvezetékes, egytűs dugaszolható alapsorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória /3. szennyezettségi fok | 500 V; 6 kV; 13,5 A |
|---|---|
| IEC/EN60947-7-1; III/2 és II/2 | Nincs számszerű névleges érték megadva. |
| UL1059 alkalmazási csoportok | B, C és D: mindhárom csoportban 300 V /15 A. |
| CSA22.2 No.158 alkalmazási csoportok | B, C és D: mindhárom csoportban 300 V /10 A. |
| Veszteségi teljesítmény pólusonként (potenciálonként) | 0,4338 W, 13,5 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 1 |
|---|---|
| Anyacsatlakozó-helyek száma | 1 |
| Potenciálok / szintek száma | 1 /1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² /24–16 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,5–1,5 mm² /20–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² /24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² /24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,5–0,75 mm² /20–18 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm /0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 3,5 mm /0,138 inch |
|---|---|
| Magasság a mérettáblázatban | 48,5 mm /1,909 inch |
| Mélység a DIN kalapsín felső részétől | 36,4 mm /1,433 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Középen és oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,074 MJ |
| Tömeg | 3,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Biztonsági feltételek
| A sorkapocssor végének kötelező lezárása | A WAGO X-COM S-SYSTEM sorkapocssor végére 209-191 elválasztólapot vagy 249-117, 10 mm széles végrögzítőt kell elhelyezni. |
|---|---|
| Érintésbiztonság | A dugaszolható alapkapcsok és anyacsatlakozók érintésbiztosak. |
Alkalmazási feltételek és eltérő megadások
| Keresztmetszetek elhatárolása | A névleges keresztmetszet 1 mm², a tömör és finom elemi szálas vezeték tartománya 0,14–1,5 mm². Szigetelt érvéghüvellyel a felső határ 0,75 mm². |
|---|---|
| Szerszámok eltérő feladata | A szerelvény oldalirányú megnyitásánál 3,5 ×0,5 mm-es penge szerepel. Ez nem helyettesíthető automatikusan a vezetékcsatlakozáshoz felsorolt működtetőszerszám adataival. |
| Családi összeállítás méretábrája | Az útmutató összeillesztett alapkapcsot és anyacsatlakozót ábrázol: teljes vízszintes méret 52,5 mm, részméret 19,1 mm; függőleges méretek 32,5; 59,4; 67,8 és 73,5 mm. Ezek a szemléltetett összeállítás méretei, nem a saját alapsorkapocs 48,5 mm-es táblázati magasságának vagy 36,4 mm-es mélységének helyettesítői. |
| 2020-as és 2022-es sorozat kombinálása | A két sorozat sorkapcsai kombinálhatók; az áthidalónyílások azonos szinten vannak. A TOPJOB S csatlakozásnál véglapot kell alkalmazni. |
| Vizsgálati tartozékok | A 2009-174 adapter 4 mm-es vizsgáló- vagy banándugóhoz való. A 859-500 tesztláb külön adatai: 1 mm átmérő, 30 V AC /60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz és legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték; nem a sorkapocs névleges terhelhetősége. |
| Kódolóláb eltérő azonosítói | A saját opcionális lista 2020-100 kódolóláb-tartót sorol fel; a kezelési képaláírás 2022-100-at nevez. A két azonosító nem tekinthető automatikusan azonosnak; a konkrét kódolóelem alkalmazását a gyártóval kell tisztázni. |
| Érvéghüvely a tartozéklistában | A felsorolt 216-243 érvéghüvely 1 mm²-es, miközben a saját szigetelt érvéghüvelyes vezeték felső határa 0,75 mm². A felsorolás ezt a határt nem bővíti; a konkrét 1 mm²-es alkalmazás tisztázandó. |
| Szemléltető termékfotó | A fotó szürke sorkapcsot mutat „Az ábrához hasonlóan” jelzéssel; a 2020-1204 saját színadata kék. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 7617 |
|---|---|
| CSA – DEKRA | C22.2; 2516073 |
| KEMA/KEUR | EN60947; 71-100670 |
| UL | UL1059; E 45172 |
| ABS | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarabok
| 2020-102 | 1 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
|---|---|
| 2020-202 | 2 vezetékes anyacsatlakozó; Push-in CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 2 pólusú; 1,50 mm²; szürke |
Szükséges kiegészítők – véglapváltozatok
| 2020-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|---|
| 2020-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 859-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 10 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; Bepattintható típus; fehér |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2020-100 | Kódolóláb-tartó, 6 kódoló lábbal; anyacsatlakozók kódolásához; dugaszolható sorkapcsoknak; narancssárga |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM-System) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2020-1204 1 vezeték/1 tűs dugaszolható sorkapocs, 1 mm², Push-in CAGE CLAMP, kék használati útmutató
A sorkapocssor lezárása
A sor végére helyezz 209-191 elválasztólapot vagy 249-117 10 mm széles végrögzítőt.
Alapkapcsok felszerelése
1
Pattintsd külön-külön a dugaszolható alapkapcsokat a DIN-sínre, majd csúsztasd össze őket.
A szerelvény megnyitása és szétcsúsztatása
1
Nyisd meg a szerelvényt egy sorkapocs oldalirányú elcsúsztatásával, 3,5 ×0,5 mm-es pengéjű működtetőszerszám segítségével.
2
Válaszd szét az összeszerelt sorkapocsrendszert, majd működtetőszerszámmal csúsztasd el oldalirányban az egyes sorkapcsokat.
Tömör vezeték bekötése
1
A 9–11 mm hosszan csupaszolt tömör vezetéket egyszerű benyomással csatlakoztasd; a saját közvetlen push-in tartomány 0,5–1,5 mm² /20–16 AWG.
Kódolás
1
Helyezd a kódolólábat a megfelelő nyílásba, majd csavard le.
2
Az anyacsatlakozó kódolásához megfelelő szerszámmal távolítsd el a kódolólábat.
Közösítés és vizsgálat feltételei
| Keresztmetszetek elhatárolása | A névleges keresztmetszet 1 mm², a tömör és finom elemi szálas vezeték tartománya 0,14–1,5 mm². Szigetelt érvéghüvellyel a felső határ 0,75 mm². |
|---|---|
| Szerszámok eltérő feladata | A szerelvény oldalirányú megnyitásánál 3,5 ×0,5 mm-es penge szerepel. Ez nem helyettesíthető automatikusan a vezetékcsatlakozáshoz felsorolt működtetőszerszám adataival. |
| Családi összeállítás méretábrája | Az útmutató összeillesztett alapkapcsot és anyacsatlakozót ábrázol: teljes vízszintes méret 52,5 mm, részméret 19,1 mm; függőleges méretek 32,5; 59,4; 67,8 és 73,5 mm. Ezek a szemléltetett összeállítás méretei, nem a saját alapsorkapocs 48,5 mm-es táblázati magasságának vagy 36,4 mm-es mélységének helyettesítői. |
| 2020-as és 2022-es sorozat kombinálása | A két sorozat sorkapcsai kombinálhatók; az áthidalónyílások azonos szinten vannak. A TOPJOB S csatlakozásnál véglapot kell alkalmazni. |
| Vizsgálati tartozékok | A 2009-174 adapter 4 mm-es vizsgáló- vagy banándugóhoz való. A 859-500 tesztláb külön adatai: 1 mm átmérő, 30 V AC /60 V DC, CAT0, 1 A, 10 mm szigeteletlen szakasz és legfeljebb 0,5 mm²-es forrasztható vizsgálóvezeték; nem a sorkapocs névleges terhelhetősége. |
| Kódolóláb eltérő azonosítói | A saját opcionális lista 2020-100 kódolóláb-tartót sorol fel; a kezelési képaláírás 2022-100-at nevez. A két azonosító nem tekinthető automatikusan azonosnak; a konkrét kódolóelem alkalmazását a gyártóval kell tisztázni. |
| Érvéghüvely a tartozéklistában | A felsorolt 216-243 érvéghüvely 1 mm²-es, miközben a saját szigetelt érvéghüvelyes vezeték felső határa 0,75 mm². A felsorolás ezt a határt nem bővíti; a konkrét 1 mm²-es alkalmazás tisztázandó. |
| Szemléltető termékfotó | A fotó szürke sorkapcsot mutat „Az ábrához hasonlóan” jelzéssel; a 2020-1204 saját színadata kék. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
