Wago 2016-7114 1 vezetékes N-bontó sorkapocs, 16 mm², Push-in CAGE CLAMP, kék
RRP:1 811 Ft/db
1 792 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 561 Ft/db
nettó 1 229 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

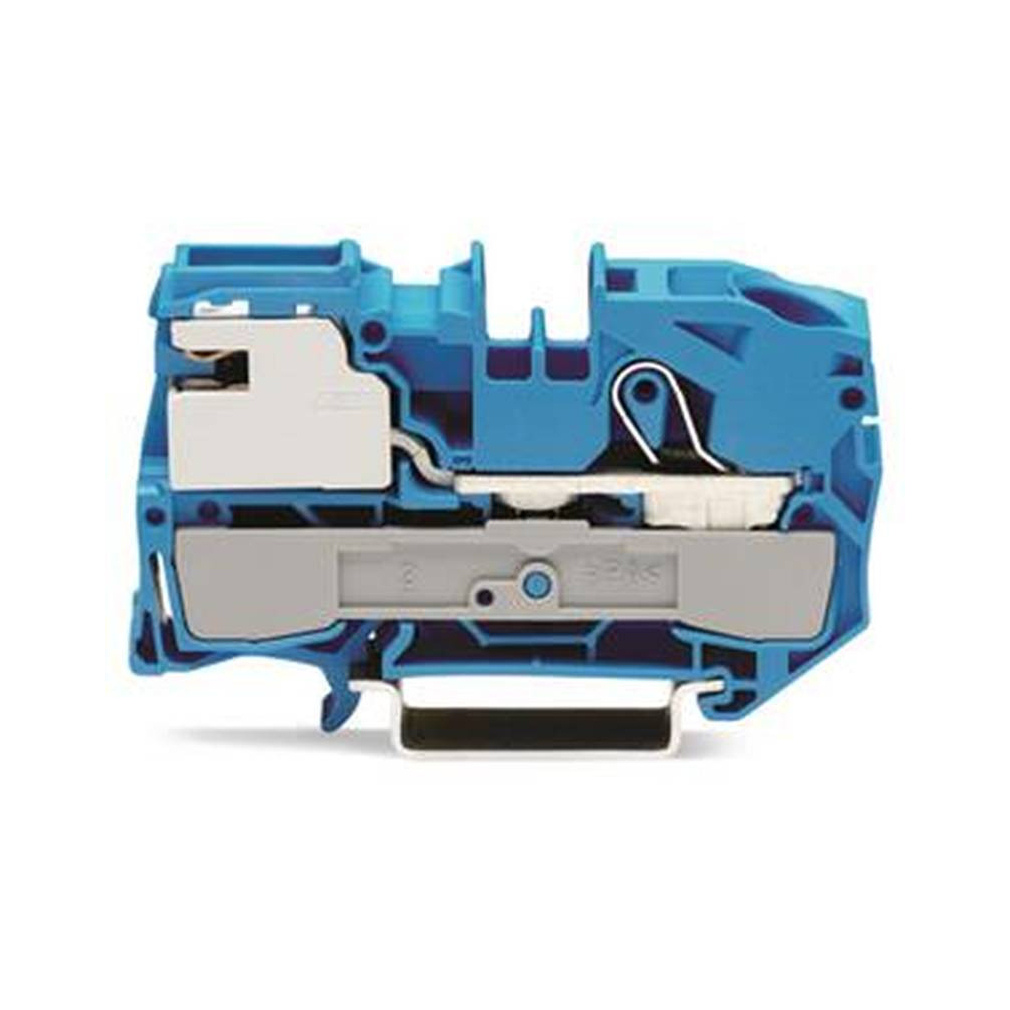

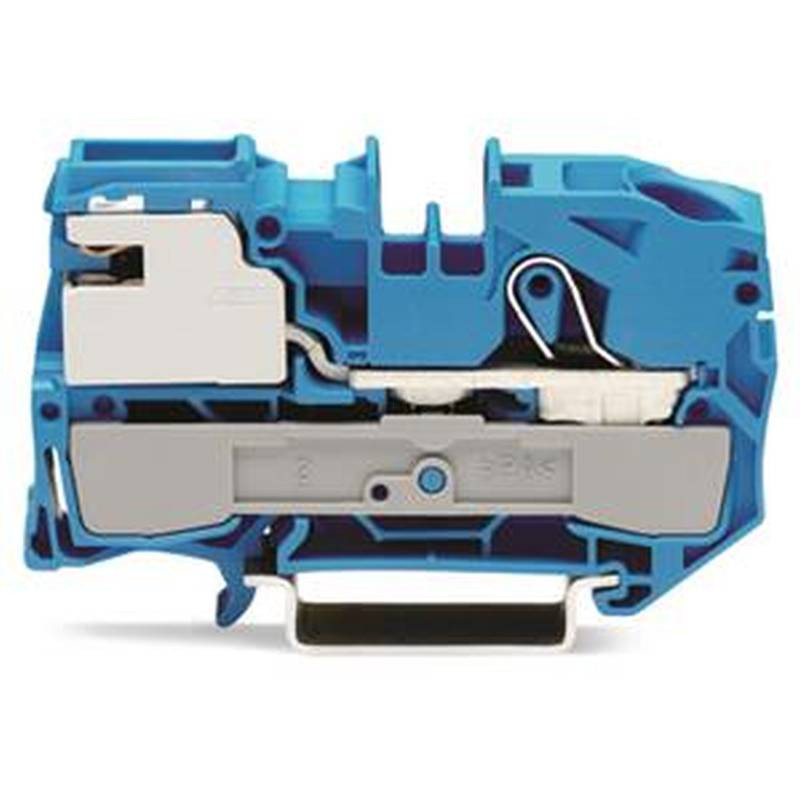

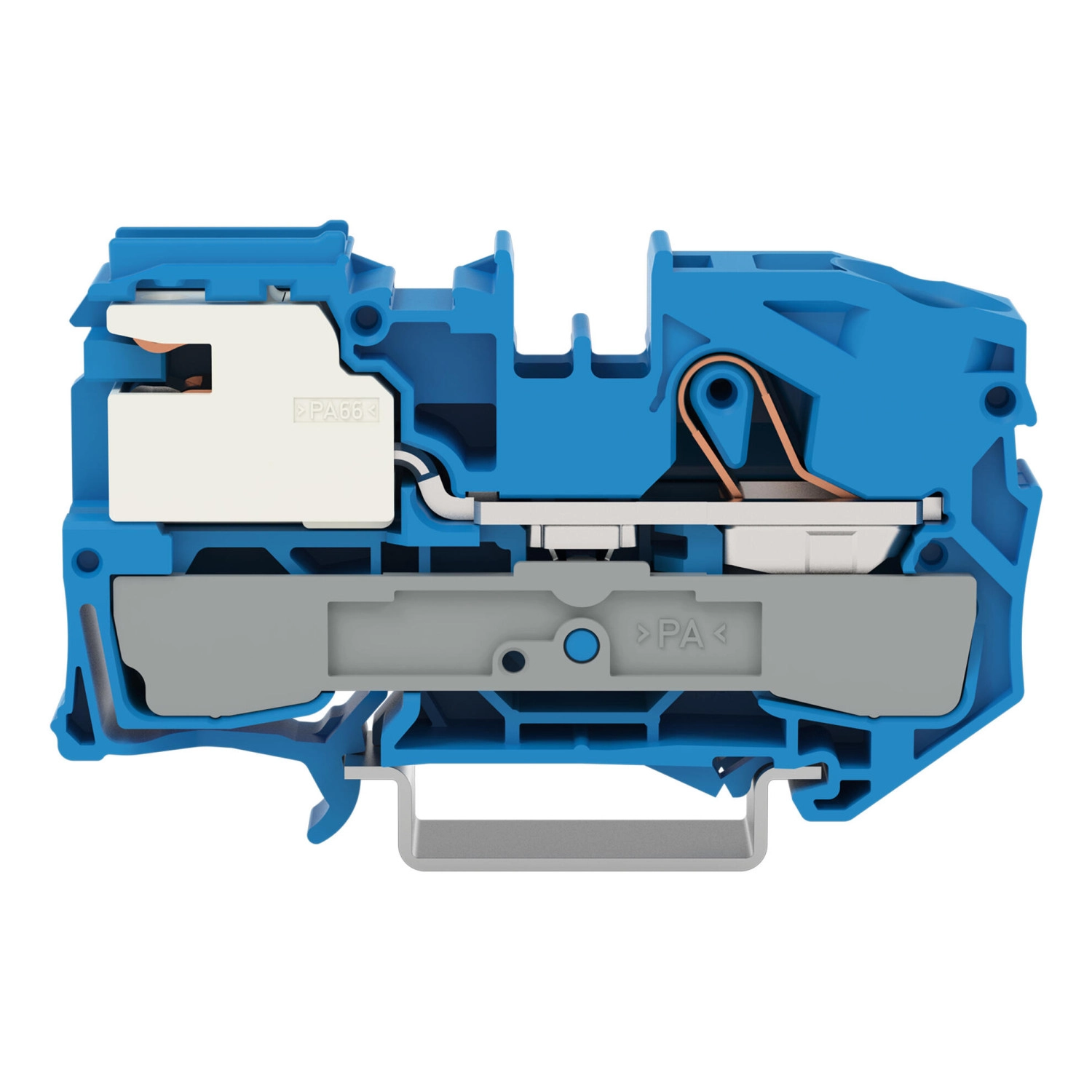

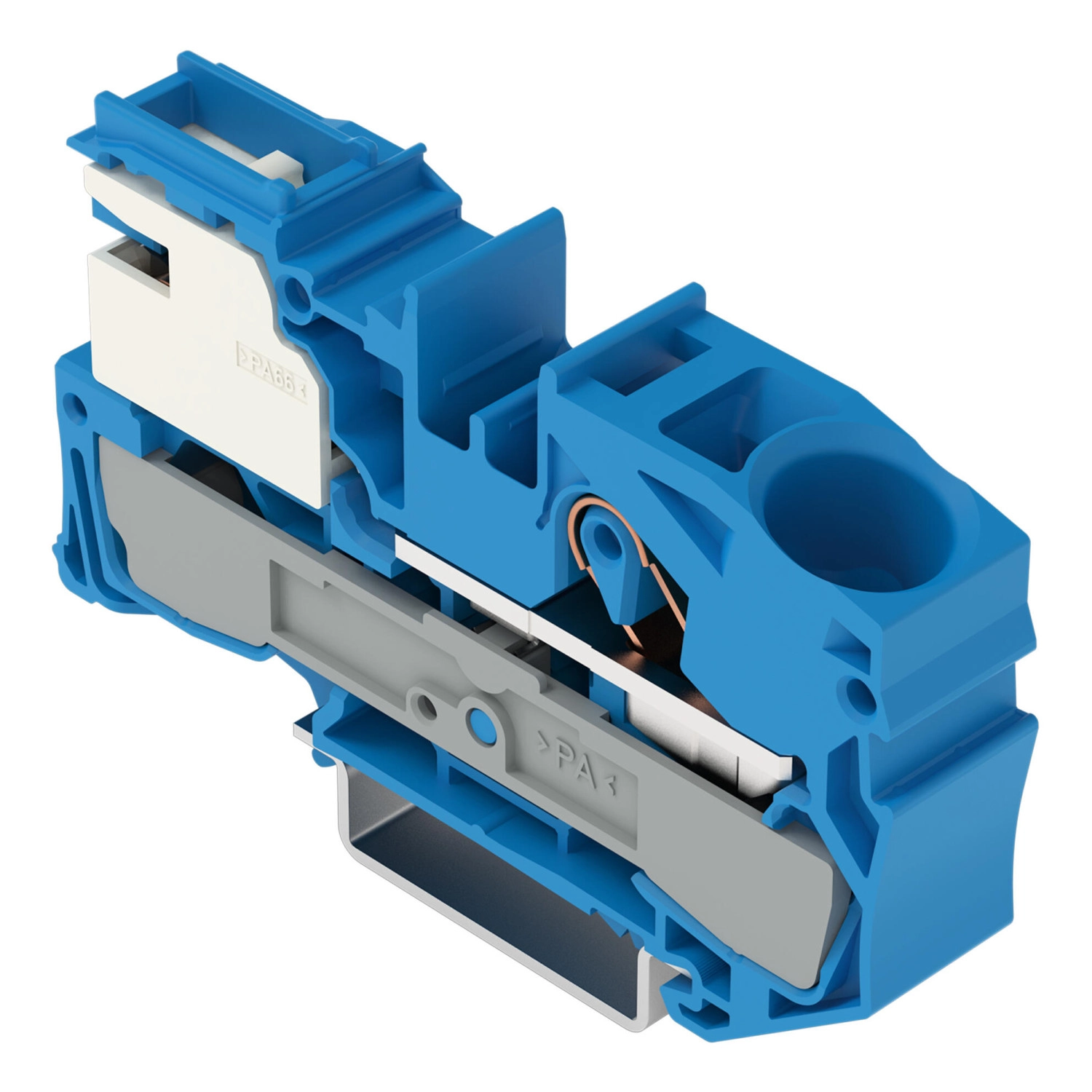

N-bontó sorkapocs, 2016-os sorozat, kék. A Wago 2016-7114 N-bontó sorkapoccsal a vezetők gyorsan és egyszerűen csatlakoztathatók. A vezetők csatlakoztatásakor 18–20 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A karbantartásmentes Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül betolhatók, szerszám vagy külön előkészítés, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet 0,5–16 mm². Biztonságos és gyors szerelés. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 2016-7114 kék, egyvezetékes TOPJOB S N-bontó sorkapocs 16 mm² névleges keresztmetszettel. Rézvezetékek felső bekötéséhez készült, Push-in CAGE CLAMP® csatlakozással és működtetőszerszámos kialakítással. Névleges árama IEC/EN60947-7-1 szerint, III/3 feltétellel 72 A; a legnagyobb vezeték-keresztmetszethez külön 80 A tartozik.
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 72 A |
|---|---|
| Legnagyobb vezeték-keresztmetszethez tartozó áram | 80 A |
| III/2 és II/2 kategória | Nincs névleges érték megadva. |
| Veszteségi teljesítmény pólusonként (potenciálonként) | 2,1773 W |
| A veszteségi teljesítményhez megadott áram | 72 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00042 Ω |
Vezetékcsatlakozás
| Csatlakozási pont / potenciál / szint | 1 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP®; működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 16 mm² |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 6–16 mm² / 14–6 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 6–16 mm² / 10–6 AWG |
| Kisebb keresztmetszet push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in bekötéssel. Az AWG-adatok IEC szerinti átszámításból származnak. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Magasság a mérettáblázatban | 69,4 mm / 2,732 inch |
| Mélység a DIN kalapsín felső részétől | 38,1 mm / 1,5 inch |

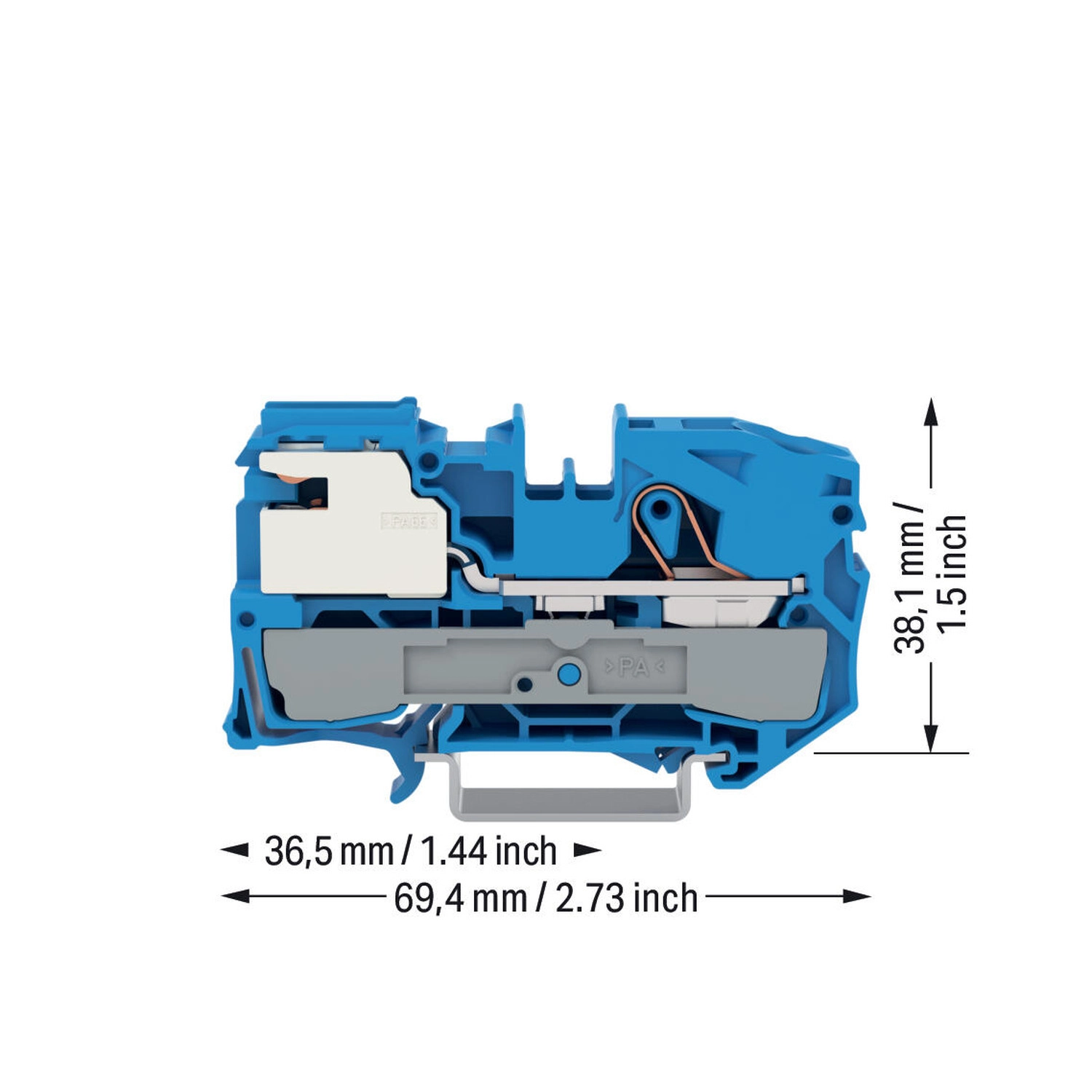

| Méretábra teljes vízszintes mérete | 69,4 mm / 2,73 inch |
| Méretábra vízszintes részmérete | 36,5 mm / 1,44 inch |
| Méretábra függőleges mérete | 38,1 mm / 1,5 inch |
| Rögzítés | DIN35-sín |
| Jelölés helye | Középen és oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,338 MJ |
| Tömeg | 24,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Az értékek alkalmazási feltételei
| A névleges és legnagyobb keresztmetszeti áram elhatárolása | A névleges áram 72 A; a legnagyobb vezeték-keresztmetszethez megadott áram 80 A. Ezek külön feltételű adatok. |
|---|---|
| A veszteségi adat áramfeltétele | A 2,1773 W veszteséghez megadott áram 72 A. |
| Keresztmetszeti tartományok | A 16 mm² névleges érték és az általános leírás 16 mm²-es felső határa mellett a finom elemi szálas vezeték külön táblázatos felső határa 25 mm². Szigetelt érvéghüvellyel 16 mm² a felső határ. |
| Push-in AWG-adatok | A két 6–16 mm²-es közvetlen push-in sorhoz a gyár tömör vezetéknél 14–6 AWG, érvéghüvelyes finom elemi szálas vezetéknél 10–6 AWG értéket közöl. |
| Méretábra és mérettáblázat | A táblázat magasságként megadott mérete az eltérően tájolt rajzon vízszintes. Az inch-adatok eltérő kerekítéseit külön sorok őrzik. |

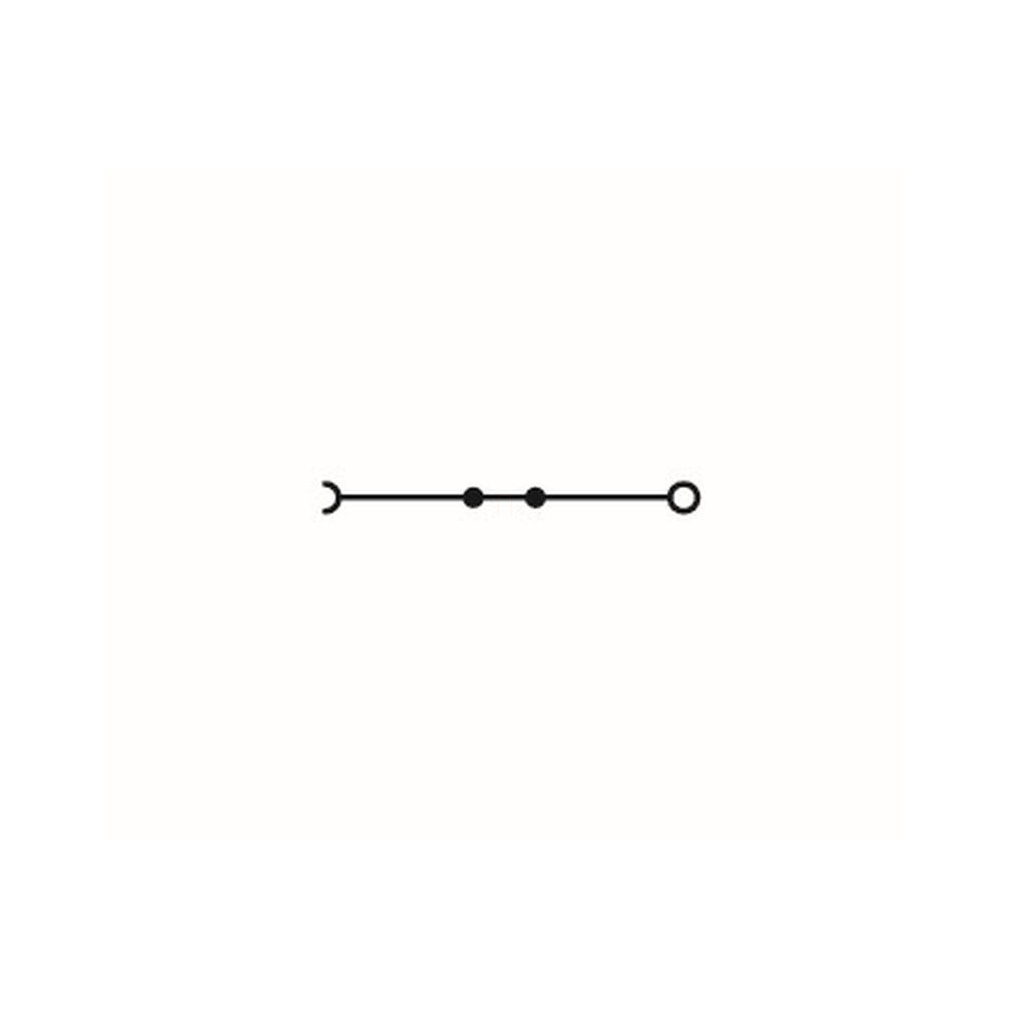

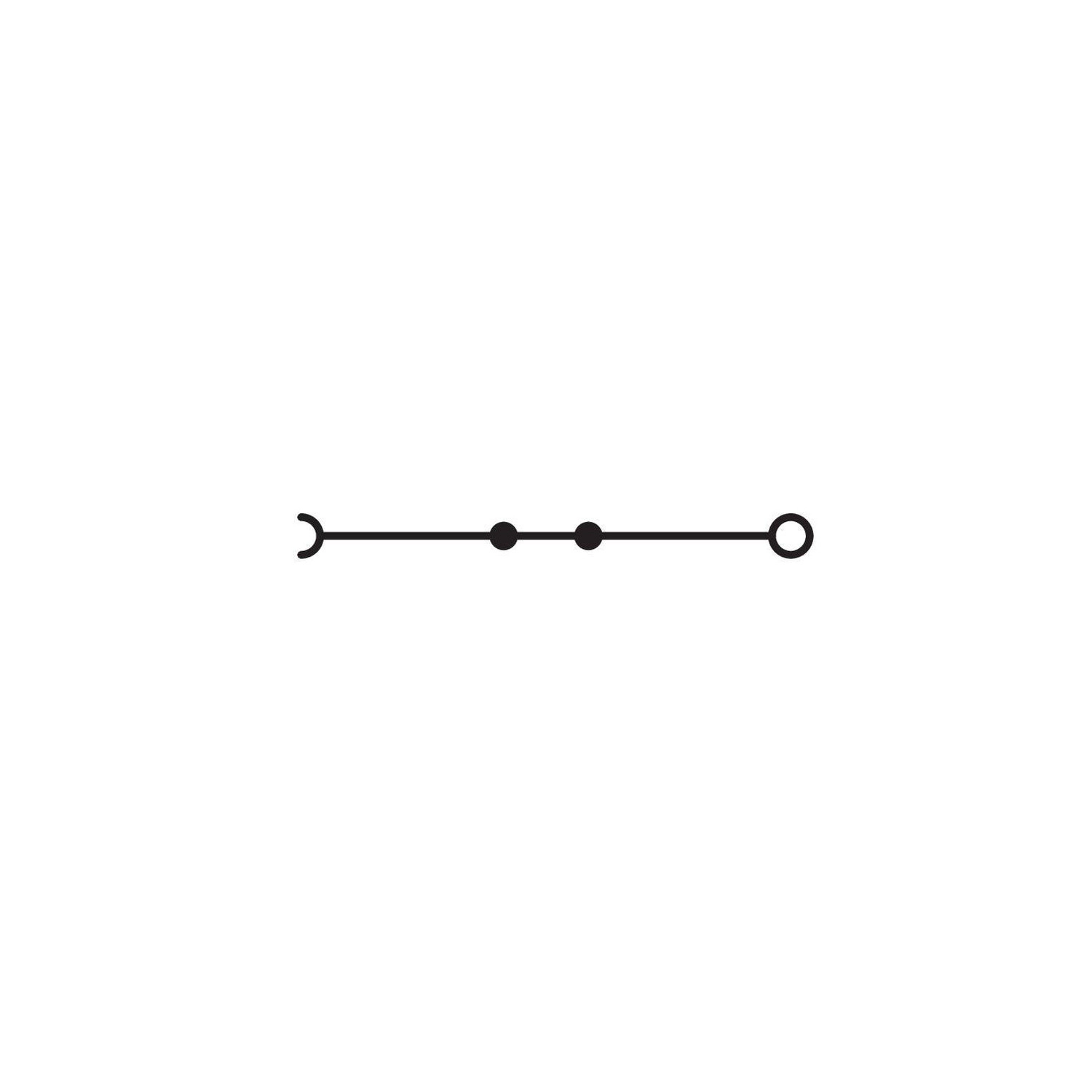

| Kapcsolási jel | Az N-bontó funkció sematikus jele látható, kapocsszámozás nélkül; a kép nem ad bontási műveletsort. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 8064 |
|---|---|
| KEMA/KEUR | EN60947; 71-153090 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Szükséges kiegészítő
| 2016-7192 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|
Opcionális kiegészítők
| 2016-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2016-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2016-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2016-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2016-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2016-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2016-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2016-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-210 | Érvéghüvely; Hüvely 16 mm² / AWG6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 777-303 | N-gyűjtősín borítás; 1000 mm hosszú; átlátszó |
| 210-133 | Gyűjtősín; 1000 mm hosszú; Cu 10mm x 3 mm; fehér |
| 2006-7300 | Reteszelő; megakadályozza az újrazárást; Bepattintható típus; a 2006 és 2016 sorozatnak; narancssárga |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2009-304 | Gyűjtősíntartó; nem megfelelő végrögzítőknek; DIN35-sínhez; 1,5 mm vastag; kék |
| 2009-305 | Gyűjtősíntartó; végrögzítő funkcióval és levehető elválasztólappal; DIN35-sínhez; 7,5 mm vastag; kék |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
18–20 mm.
Melyik vég- és válaszlap szükséges?
2016-7192; 1 mm vastag, narancssárga.
Mekkora a névleges áram?
72 A, a III. túlfeszültségi kategória / 3. szennyezettségi fok feltételével.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, középső/oldalsó jelölés
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2016-7114
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
24,93 g/db
Cikkszám
4044918902595
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2016-7114 1 vezetékes N-bontó sorkapocs, 16 mm², Push-in CAGE CLAMP, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2016-7114 |
| GTIN / EAN | 4044918902595 |
| Terméktípus | TOPJOB S egyvezetékes N-bontó sorkapocs |
Villamos adatok
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 72 A |
|---|---|
| Legnagyobb vezeték-keresztmetszethez tartozó áram | 80 A |
| III/2 és II/2 kategória | Nincs névleges érték megadva. |
| Veszteségi teljesítmény pólusonként (potenciálonként) | 2,1773 W |
| A veszteségi teljesítményhez megadott áram | 72 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00042 Ω |
Vezetékcsatlakozás
| Csatlakozási pont / potenciál / szint | 1 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP®; működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 16 mm² |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 6–16 mm² / 14–6 AWG |
| Finom elemi szálas vezeték | 0,5–25 mm² / 20–4 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 6–16 mm² / 10–6 AWG |
| Kisebb keresztmetszet push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható push-in bekötéssel. Az AWG-adatok IEC szerinti átszámításból származnak. |
| Csupaszolási hossz | 18–20 mm / 0,71–0,79 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Magasság a mérettáblázatban | 69,4 mm / 2,732 inch |
| Mélység a DIN kalapsín felső részétől | 38,1 mm / 1,5 inch |
| Méretábra teljes vízszintes mérete | 69,4 mm / 2,73 inch |
| Méretábra vízszintes részmérete | 36,5 mm / 1,44 inch |
| Méretábra függőleges mérete | 38,1 mm / 1,5 inch |
| Rögzítés | DIN35-sín |
| Jelölés helye | Középen és oldalt |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,338 MJ |
| Tömeg | 24,9 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Az értékek alkalmazási feltételei
| A névleges és legnagyobb keresztmetszeti áram elhatárolása | A névleges áram 72 A; a legnagyobb vezeték-keresztmetszethez megadott áram 80 A. Ezek külön feltételű adatok. |
|---|---|
| A veszteségi adat áramfeltétele | A 2,1773 W veszteséghez megadott áram 72 A. |
| Keresztmetszeti tartományok | A 16 mm² névleges érték és az általános leírás 16 mm²-es felső határa mellett a finom elemi szálas vezeték külön táblázatos felső határa 25 mm². Szigetelt érvéghüvellyel 16 mm² a felső határ. |
| Push-in AWG-adatok | A két 6–16 mm²-es közvetlen push-in sorhoz a gyár tömör vezetéknél 14–6 AWG, érvéghüvelyes finom elemi szálas vezetéknél 10–6 AWG értéket közöl. |
| Méretábra és mérettáblázat | A táblázat magasságként megadott mérete az eltérően tájolt rajzon vízszintes. Az inch-adatok eltérő kerekítéseit külön sorok őrzik. |
| Kapcsolási jel | Az N-bontó funkció sematikus jele látható, kapocsszámozás nélkül; a kép nem ad bontási műveletsort. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL 8064 |
|---|---|
| KEMA/KEUR | EN60947; 71-153090 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Szükséges kiegészítő
| 2016-7192 | Vég- és válaszlap; 1 mm vastag; narancssárga |
|---|
Opcionális kiegészítők
| 2016-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2016-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2016-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2016-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2016-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2016-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2016-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2016-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-210 | Érvéghüvely; Hüvely 16 mm² / AWG6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 777-303 | N-gyűjtősín borítás; 1000 mm hosszú; átlátszó |
| 210-133 | Gyűjtősín; 1000 mm hosszú; Cu 10mm x 3 mm; fehér |
| 2006-7300 | Reteszelő; megakadályozza az újrazárást; Bepattintható típus; a 2006 és 2016 sorozatnak; narancssárga |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2009-304 | Gyűjtősíntartó; nem megfelelő végrögzítőknek; DIN35-sínhez; 1,5 mm vastag; kék |
| 2009-305 | Gyűjtősíntartó; végrögzítő funkcióval és levehető elválasztólappal; DIN35-sínhez; 7,5 mm vastag; kék |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85365080000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-38 |
| eCl@ss 9.0 | 27-14-11-38 |
| ETIM 9.0 | EC001257 |
| ETIM 10.0 | EC001257 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2016-7114 1 vezetékes N-bontó sorkapocs, 16 mm², Push-in CAGE CLAMP, kék használati útmutató
Gyűjtősín elhelyezése a tartókon
1
A gyűjtősín végeit helyezd nagy gyűjtősíntartókra (2009-305) vagy integrált gyűjtősíntartóval rendelkező betáp sorkapcsokra.
Átlátszó gyűjtősínfedél
A 777-303 átlátszó fedél a gyűjtősín véletlen érintése ellen véd, és láthatóvá teszi, mely sorkapcsok csatlakoznak a gyűjtősínhez.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
