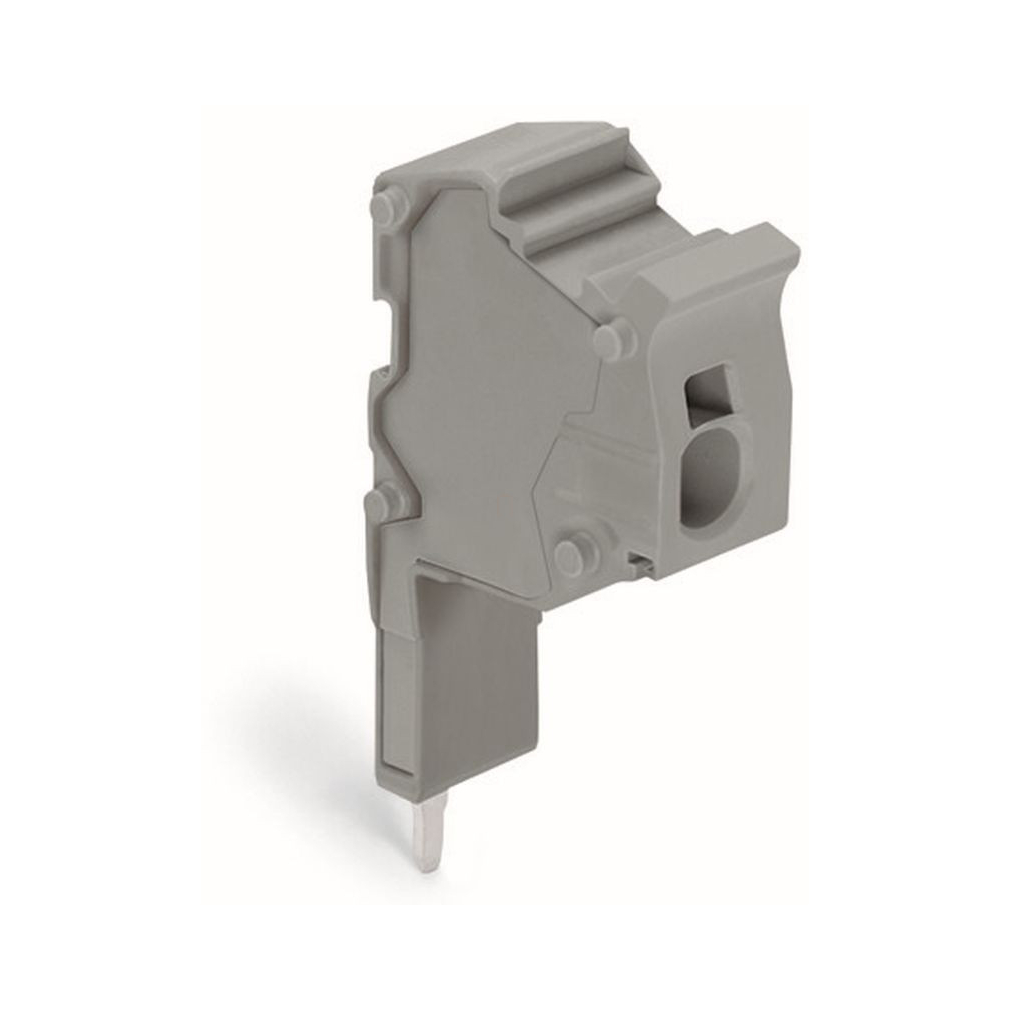

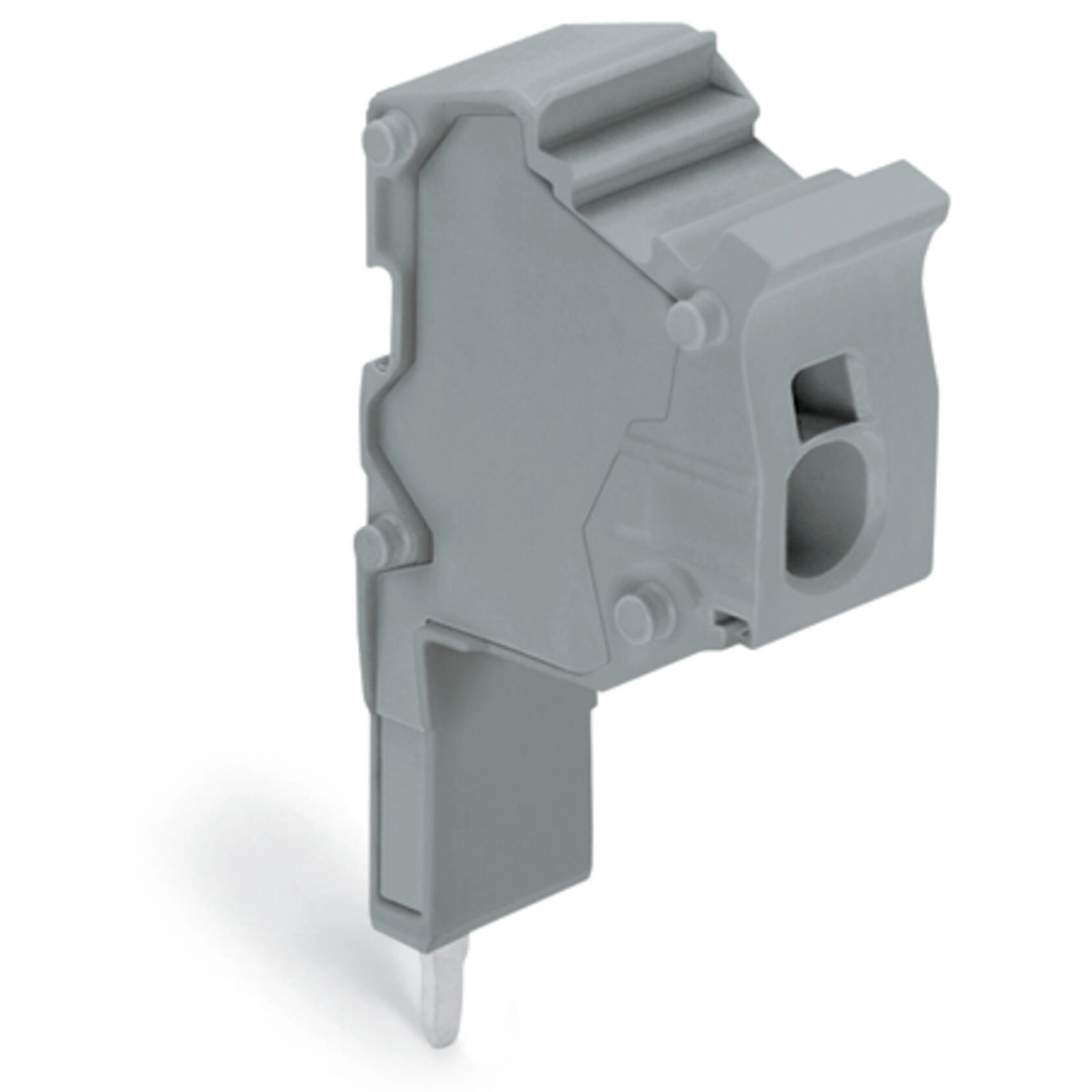

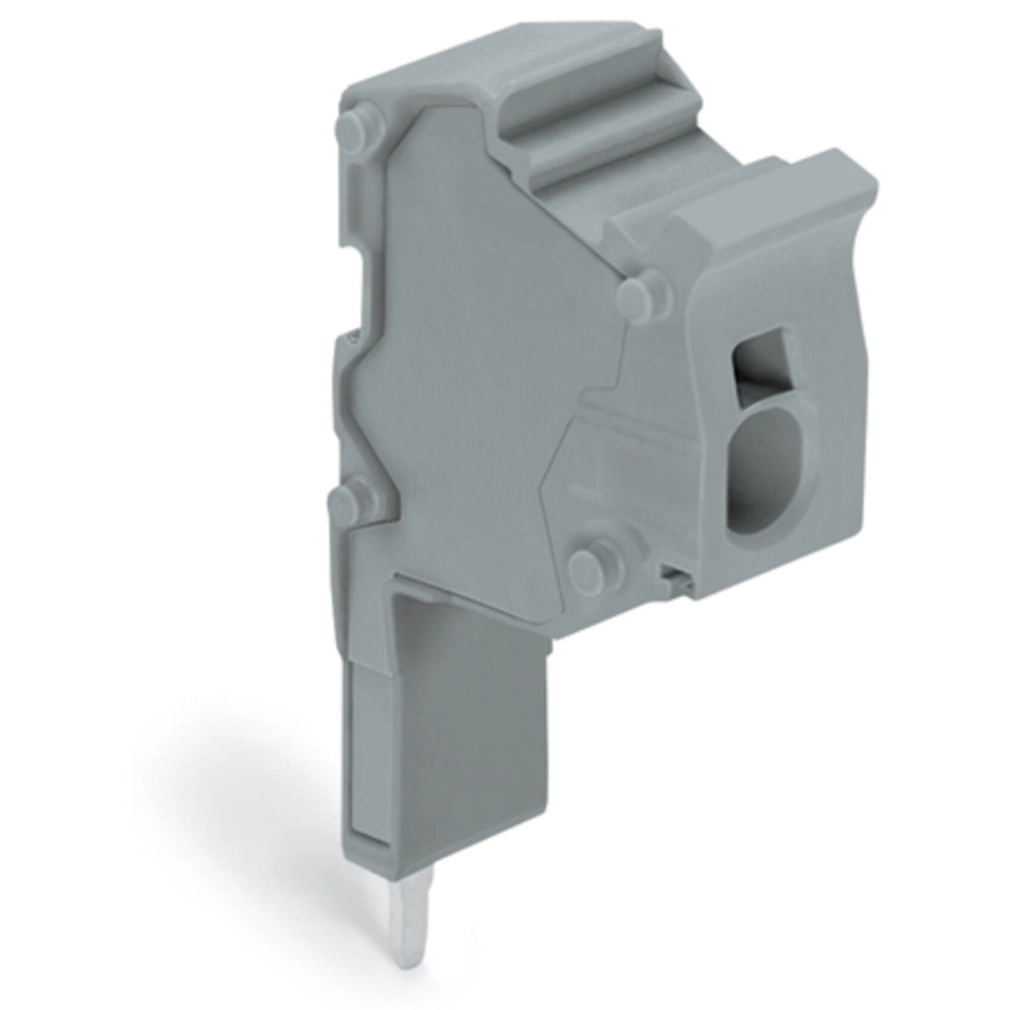

Wago 2016-511 moduláris TOPJOB® S csatlakozó, áthidalónyílásokhoz, 1 pólusú, szürke
RRP:987 Ft/db
977 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
851 Ft/db
nettó 670 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 2016-511 moduláris csatlakozó 1 pólusú 4 mm², szürke, biztonságos készülék- és NYÁK-csatlakozásokhoz.
A Wago 2016-511 szürke moduláris TOPJOB S csatlakozó, egypólusú, az áthidalónyílásokhoz való kivitelben, 4 mm² névleges keresztmetszettel készül. Push-in CAGE CLAMP csatlakozása rézvezetékekhez való.
Villamos adatok és feltételeik
| IEC/EN; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| III/3 jelentése | III. túlfeszültségi kategória / 3. szennyezettségi fok |
| Biztonsági feltétel | Az EN 61984 szerint az árammegszakító nélküli dugaszolható csatlakozókat feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
Csatlakozás és vezetékfajták
| Összes csatlakozási pont száma | 1 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² |
| Bekötési irány | Oldalsó bekötés |
| Működtetés az 1. csatlakozásnál | Működtetőszerszám |
| Pólusszám | 1 |
| Tömör vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték | 0,5–6 mm² / 20–10 AWG |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
Méretek, anyagok és környezeti feltételek
| Szélesség | 12 mm / 0,472 inch |
|---|---|
| Modulszélesség | 12 mm / 0,472 inch |
| Jelölési szint | Középső/oldalsó jelölés |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 5,3 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Szín | Szürke |
| Áramköri kialakítás | Egypólusú moduláris csatlakozó az áthidalónyíláshoz. |
Vasúti környezeti vizsgálatok
| Teszt specifikáció | DIN EN 50155 (VDE 0115-200):2022-06; gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN 61373 (VDE 0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési zajszerű rezgésteszt | 8. szakasz; f₁ = 5 Hz … f₂ = 150 Hz; 0,101 g; tengelyenként 10 perc; X, Y és Z tengely |
| Szimulált élettartam-vibráció | 9. szakasz; f₁ = 5 Hz … f₂ = 150 Hz; 0,572 g; tengelyenként 5 óra; X, Y és Z tengely |
| Ütésvizsgálat | 10. szakasz; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y és Z tengely |
| Gyorsulásértékek feltétele | Minden tengelyre a használt legmagasabb tesztelési erő szerepel. |
| Ellenőrzések mindhárom vizsgálatnál | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt. |
Kezelési műveletek
| Biztonsági feltétel | Az EN 61984 szerint az árammegszakító nélküli dugaszolható csatlakozókat feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Többpólusú csatlakozó összeállítása | Pattintsd egymásra a csatlakozókat és távtartókat. |
| Vezeték bekötése | Érvéghüvely nélküli finom elemi szálas vezetékhez működtetőszerszámot használj. A tömör vezeték push-in módszerrel csatlakoztatható. |
| Tehermentesítés | Pattintsd rá a csatlakozót a tehermentesítő lapra. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérővel végzett vizsgálathoz való. |
| Alkalmazás | Sínre szerelhető sorkapocsrendszer elektromos motorok huzalozásához. |
Tanúsítványok és nyilatkozatok
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
|---|
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 2016-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 734-327 | Tehermentesítő lap; anya-, apacsatlakozóknak; 6 mm széles; 1 rész; szürke |
| 2004-541 | Véglap; TOPJOB® S Csatlakozó; 1,5 mm vastag; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz tartozik hozzá?
11–13 mm / 0,43–0,51 inch.
Hány csatlakozási pontja van?
1 csatlakozási pontja és egy potenciálja van.
Milyen vezetéket fogad?
Rézvezetéket; a vezetéktípushoz és bekötésmódhoz megadott tartományokat külön kell figyelembe venni.
Szabad feszültség alatt csatlakoztatni?
Nem. Az EN 61984 szerinti biztonsági feltétel tiltja az árammegszakító nélküli dugaszolható csatlakozó csatlakoztatását vagy bontását feszültség, illetve terhelés alatt.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
középső/oldalsó jelölés
Pólusszám
1
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2016-511
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5 g/db
Cikkszám
4050821263739
