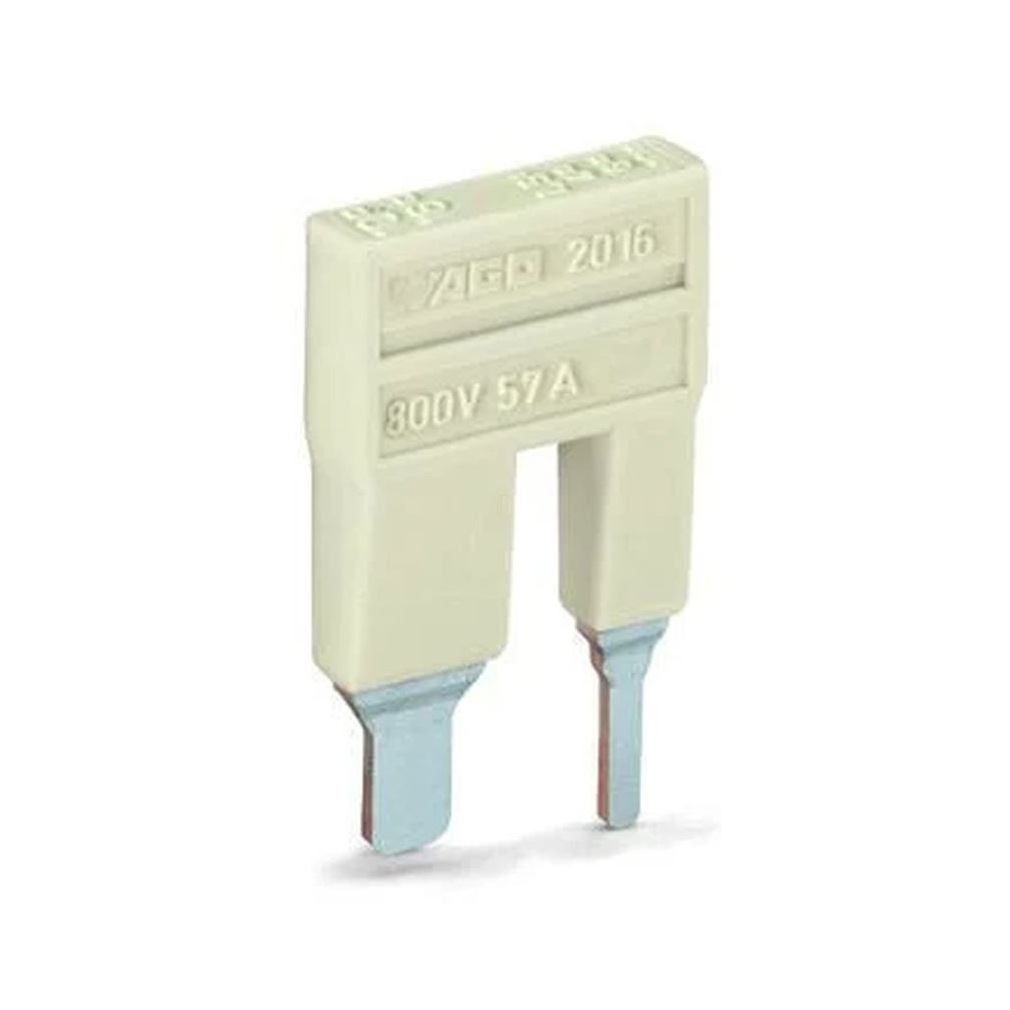

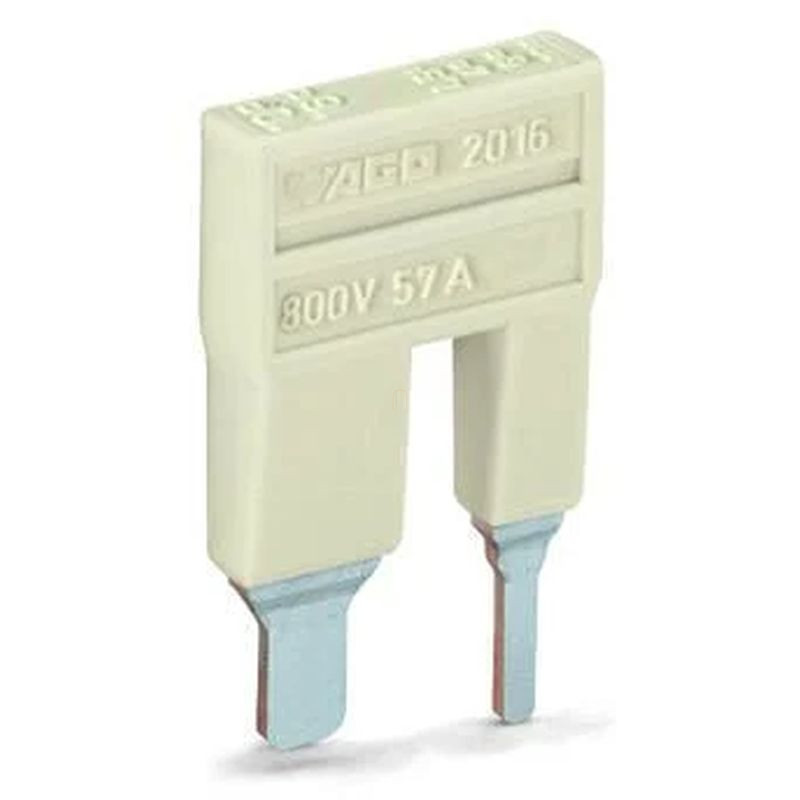

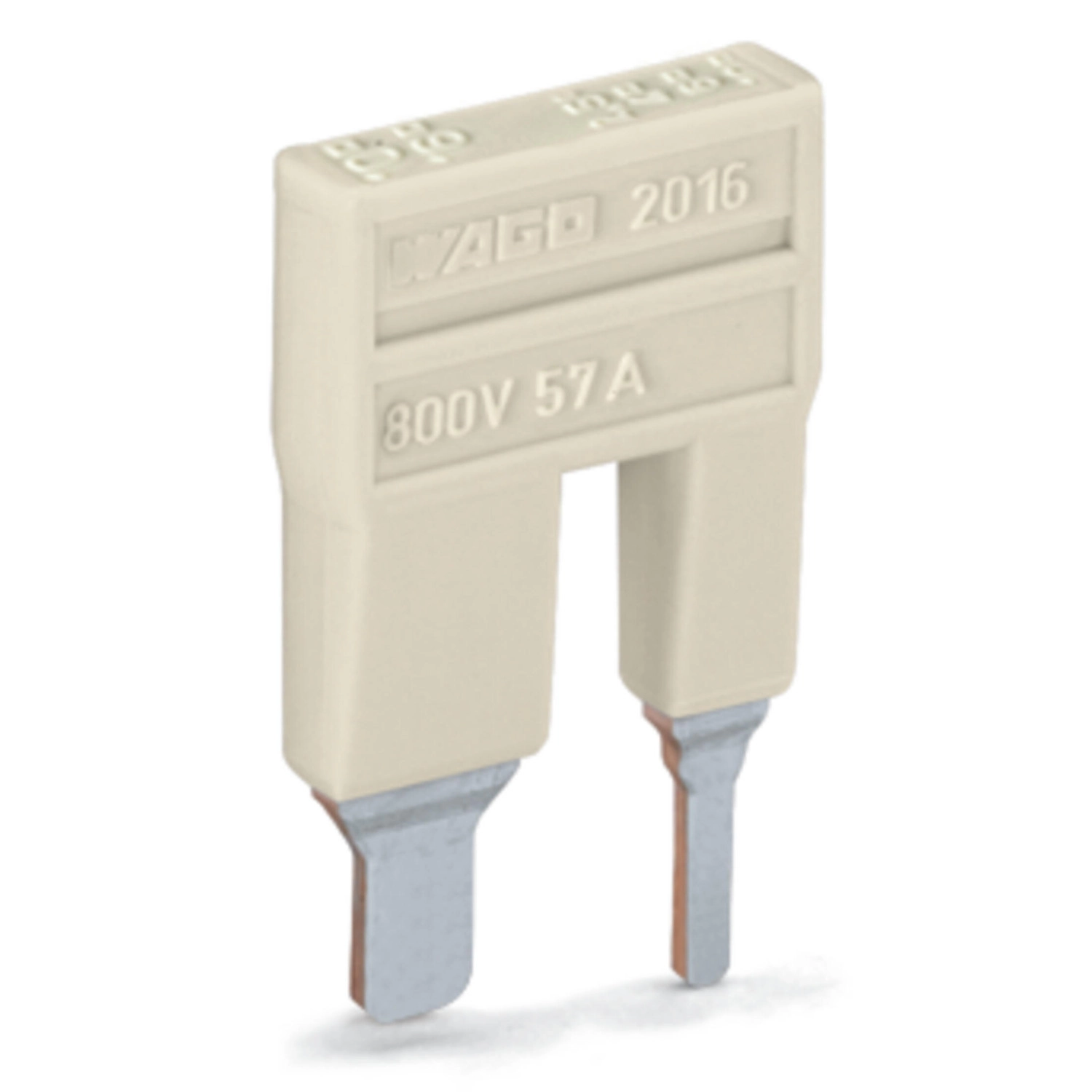

Wago 2016-499 redukáló áthidaló, 2016/2010 → 2010/2006/2004/2002 és 2216/2210 → 2210/2206/2204/2202 sorozatokhoz, szigetelt, világosszürke
RRP:630 Ft/db
624 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
543 Ft/db
nettó 428 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 2016-499 redukáló áthidaló szigetelt 16/10 mm²-től 10/6/4/2,5 mm²-ig, világosszürke, ipari DIN-sínes vezetékezésekhez.
A Wago 2016-499 világosszürke,szigetelt redukáló áthidaló800 V névleges feszültséggel III/3 feltételnél és57 A névleges árammal.
Műszaki jellemzők
| Szélesség | 15,5 mm / 0,61 inch |
|---|---|
| Magasság | 3,9 mm / 0,154 inch |
| Mélység | 24,2 mm / 0,953 inch |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,016 MJ |
| Tömeg | 3,3 g |
| Áthidaló beállítása | 1-2 |
| Névleges áram | 57 A |
| Névleges feszültség (III/3) | 800 V |
Alkalmazási feltételek
| Kompatibilis sorozatok | 2016/2010 →2010/2006/2004/2002;2216/2210 →2210/2206/2204/2202 |
|---|---|
| Keresztmetszetek | 16/10 mm² (16/8 AWG) sorkapcsok közösítése10/6/4/2,5 mm² (8/10/12/14 AWG) sorkapcsokkal; az AWG-értékek a gyártói megadás szerint szerepelnek. |
| Alkalmazás | Különböző méretű sorkapcsok közösítése csatlakozási pont igénybevétele nélkül, például hosszú vezetékek feszültségesésének kezeléséhez. |
| Véglap | A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban lehetséges. További kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalókkal közösíthetők. |
Kapcsolódó tartozékok
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
2016-499.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2016-499
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,27 g/db
Cikkszám
4055143702461
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2016-499 redukáló áthidaló, 2016/2010 → 2010/2006/2004/2002 és 2216/2210 → 2210/2206/2204/2202 sorozatokhoz, szigetelt, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2016-499 |
| GTIN / EAN | 4055143702461 |
| Terméktípus | Redukáló áthidaló |
Műszaki adatok
| Szélesség | 15,5 mm / 0,61 inch |
|---|---|
| Magasság | 3,9 mm / 0,154 inch |
| Mélység | 24,2 mm / 0,953 inch |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,016 MJ |
| Tömeg | 3,3 g |
| Áthidaló beállítása | 1-2 |
| Névleges áram | 57 A |
| Névleges feszültség (III/3) | 800 V |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Alkalmazás és feltételek
| Kompatibilis sorozatok | 2016/2010 →2010/2006/2004/2002;2216/2210 →2210/2206/2204/2202 |
|---|---|
| Keresztmetszetek | 16/10 mm² (16/8 AWG) sorkapcsok közösítése10/6/4/2,5 mm² (8/10/12/14 AWG) sorkapcsokkal; az AWG-értékek a gyártói megadás szerint szerepelnek. |
| Alkalmazás | Különböző méretű sorkapcsok közösítése csatlakozási pont igénybevétele nélkül, például hosszú vezetékek feszültségesésének kezeléséhez. |
| Véglap | A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban lehetséges. További kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalókkal közösíthetők. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-40 |
|---|---|
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 8.0 | EC000489 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Gyártói nyilatkozat
| WAGO GmbH & Co.KG | Railway Ready |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.03.07. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2016-499 redukáló áthidaló, 2016/2010 → 2010/2006/2004/2002 és 2216/2210 → 2210/2206/2204/2202 sorozatokhoz, szigetelt, világosszürke használati útmutató
Használat
1
Helyezz véglapot a közösíteni kívánt sorkapcsok közé.
Feltételek
| Kompatibilis sorozatok | 2016/2010 →2010/2006/2004/2002;2216/2210 →2210/2206/2204/2202 |
|---|---|
| Keresztmetszetek | 16/10 mm² (16/8 AWG) sorkapcsok közösítése10/6/4/2,5 mm² (8/10/12/14 AWG) sorkapcsokkal; az AWG-értékek a gyártói megadás szerint szerepelnek. |
| Alkalmazás | Különböző méretű sorkapcsok közösítése csatlakozási pont igénybevétele nélkül, például hosszú vezetékek feszültségesésének kezeléséhez. |
| Véglap | A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban lehetséges. További kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalókkal közösíthetők. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
