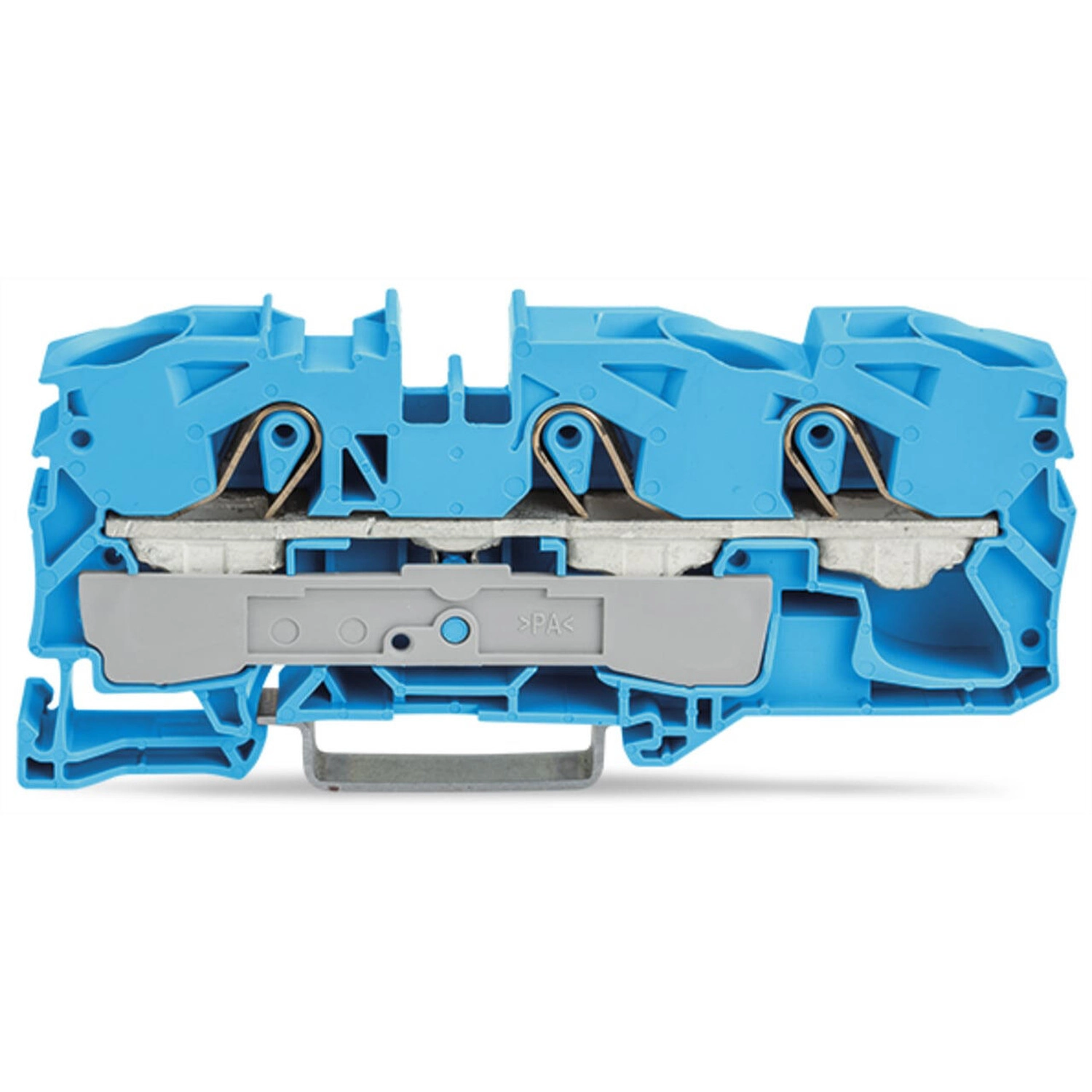

Wago 2016-1304 3 vezetékes átmenő sorkapocs, 16 mm², Push-in CAGE CLAMP®, DIN 35 x 15 és 35 x 7,5 sínhez, oldalsó és középső jelölés, Ex e II és Ex i alkalmazásokhoz, kék

RRP:1 632 Ft/db
1 193 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 1 133 Ft/db nettó 892 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Átmenő sorkapocs, 2016-os sorozat, Push-in CAGE CLAMP®. A Wago 2016-1304 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 18–20 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. Méretei: 12 × 91,8 × 43,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–16 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden igényhez megfelelő működtetési lehetőséget kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. Tartósan biztonságos csatlakozások. Meghatározott Ex alkalmazásokhoz alkalmas. Kompakt méretek.

A Wago 2016-1304 kék háromvezetékes átmenő sorkapocs 16 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Három bekötési ponttal, középső és oldalsó jelöléssel rendelkezik. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető; szélessége 12 mm, a vezeték csupaszolási hossza 18–20 mm. A gyártó 76 A feletti terheléshez 15 mm magas DIN-35 sínt ír elő.

Villamos adatok és feltételeik

Értékelés szabványaIEC/EN 60947-7-1; AC
III/3; névleges feszültség800 V
III/3; névleges impulzusfeszültség8 kV
III/3; névleges áram76 A
III/3; legnagyobb keresztmetszetnél megadott áram90 A
AC III/2; névleges feszültség1000 V
AC III/2; névleges impulzusfeszültség8 kV
AC III/2; névleges áram76 A
AC III/2; legnagyobb keresztmetszetnél megadott áram90 A
AC II/2; feszültség / impulzusfeszültség / áram / legnagyobb keresztmetszetnél áram– / – / – / –
DC; értékelés szabványaIEC/EN 60947-7-1
DC III/2; névleges feszültség1500 V
DC III/2; névleges impulzusfeszültség8 kV
DC III/2; névleges áram–
DC III/3 és II/2; feszültség / impulzusfeszültség / áram– / – / –
UL 1059; B és C használati csoport600 V / 85 A
UL 1059; D használati csoport– / –
CSA C22.2 No. 158; B és C használati csoport600 V / 80 A
CSA C22.2 No. 158; D használati csoport– / –
Robbanásvédelmi értékelésATEX: PTB 05 ATEX 1031 U / IECEx: PTB 05.0015U (Ex eb IIC Gb)
Ex e II méretezési feszültség550 V
Ex e II névleges áram67 A
Ex e II névleges áram áthidalóval65 A
Veszteségi teljesítmény potenciálonként2,4259 W
A veszteségi adat névleges árama76 A
A megadott áramfüggő veszteséghez tartozó ellenállás0,00042 Ω
DIN-sín áramterhelési feltétele76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN-35 sínt kell használni.

Vezetékek és csatlakozás

Csatlakozási pontok száma3
Potenciálok száma1
Szintek száma1
Áthidalások száma2
CsatlakozástechnikaPush-in CAGE CLAMP
MűködtetésMűködtetőszerszám
Vezető anyagaRéz
Névleges keresztmetszet16 mm²
Tömör vezeték0,5–16 mm² / 20–6 AWG
Tömör vezeték; közvetlen push-in bekötés6–16 mm² / 14–6 AWG
Többeres vezeték0,5–25 mm² / 20–4 AWG
Finom elemi szálas vezeték0,5–25 mm² / 20–4 AWG
Finom elemi szálas vezeték; szigetelt érvéghüvellyel0,5–16 mm² / 20–6 AWG
Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással6–16 mm² / 10–6 AWG
Kisebb keresztmetszet közvetlen push-in bekötésénélA vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módszerrel.
AWG megadás feltételeAz AWG megadások az IEC szerinti átszámítással készültek.
Csupaszolási hossz18–20 mm / 0,71–0,79 inch
Bekötési irányFelső bekötés

Geometria, anyag és környezet

Szélesség12 mm / 0,472 inch
Magasság91,8 mm / 3,622 inch
Mélység a DIN-sín felső élétől36,9 mm / 1,453 inch
Mélység43,5 mm / 1,713 inch

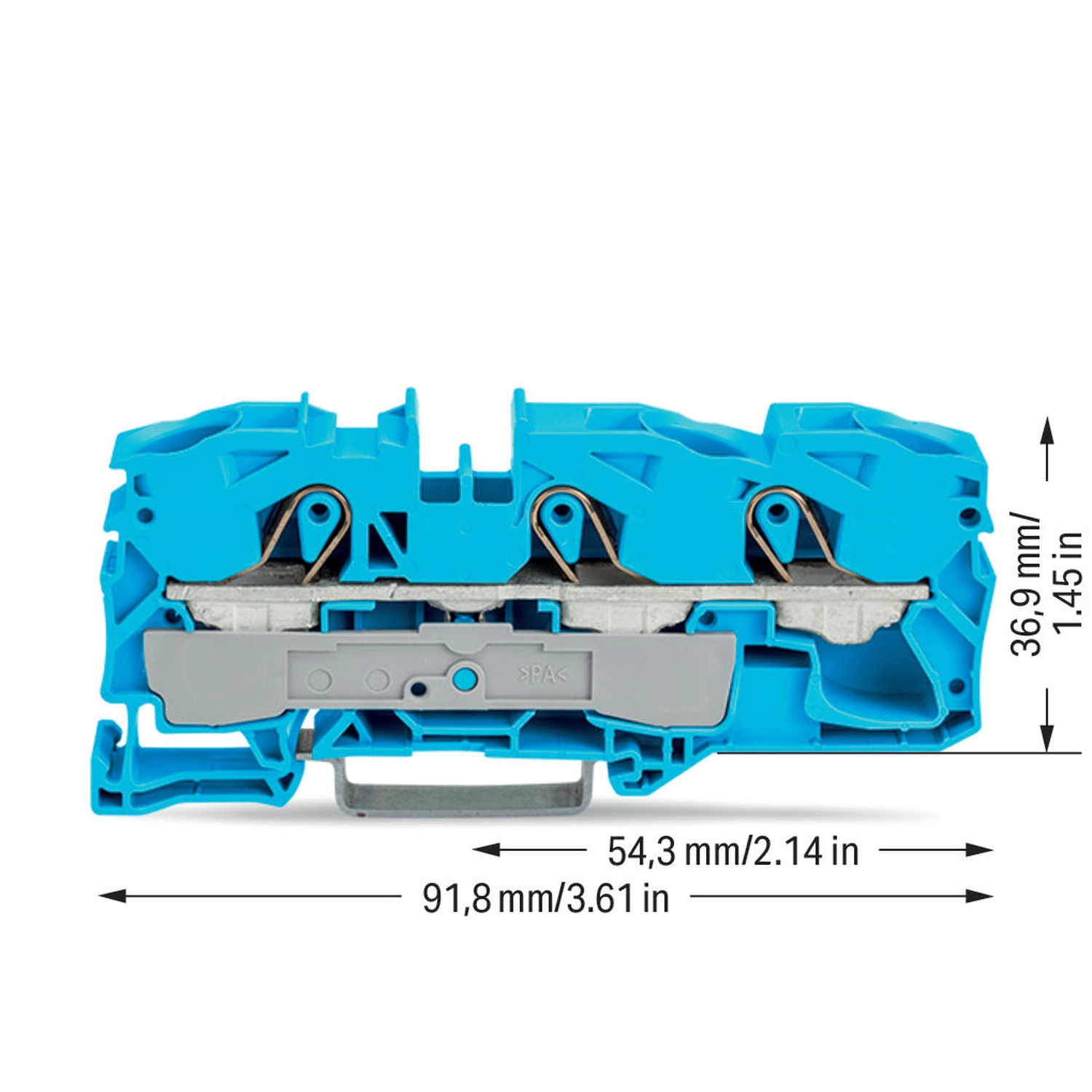

Méretábra vízszintes mérete91,8 mm / 3,61 inch
Méretábra részmérete54,3 mm / 2,14 inch
Méretábra függőleges mérete36,9 mm / 1,45 inch
RögzítésDIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre
Jelölési szintKözépső és oldalsó jelölés
SzínKék
AnyagcsoportI
SzigetelőanyagPoliamid (PA66)
UL94 gyúlékonysági osztályV0
Tűzterhelés0,435 MJ
Tömeg30,2 g
Feldolgozási hőmérséklet−35 … +85 °C
Folyamatos működési hőmérséklet−60 … +105 °C

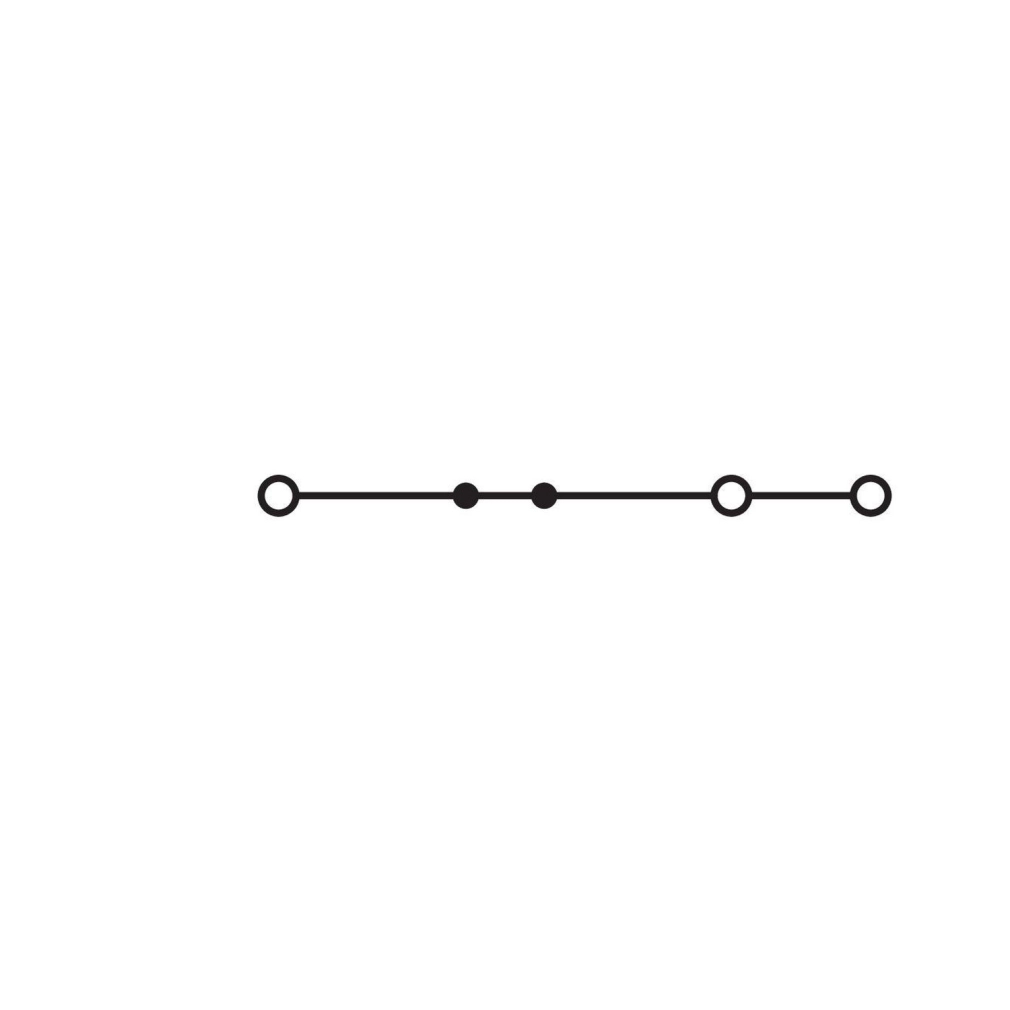

Áramköri rajzHárom bekötési végpontot közös vezetővonal köt össze.

Vasúti környezeti vizsgálatok

TesztelőírásDIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései
Ütés- és rázkódásvizsgálatDIN EN 61373 (VDE 0115-0106):2011-04
Spektrum / telepítési helyÉlettartamteszt; 1. kategória, A/B osztály
Működési rezgéstesztA szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely
Működési rezgésteszt ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
Szimulált élettartam-vibrációA szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely
Szimulált élettartam-vibráció kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
ÜtésvizsgálatA szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms
Ütések száma és irányaTengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely
Ütésvizsgálat kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt.
Összesített ütés- és rezgésállósági eredményGördülő járművek berendezéseire: megfelelt

Egyedi alkalmazási és adateltérési feltételek

Tömör vezeték közvetlen push-in feltételeA tömör vezeték közvetlen bekötési tartománya 6–16 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály.
Érvéghüvelyes vezetékSzigetelt érvéghüvellyel 0,5–16 mm²; közvetlen push-in módszernél 6–16 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat.
VizsgálócsatlakozásokA közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016.
Csoportjelölő hatóköreA 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható.
Burkolattartó hatóköreA 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját.
2009-182 tartozék egységmegadásaA tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá.
AWG és mm² számpárokA tömör push-in tartomány 6–16 mm² mellett 14–6 AWG, az érvéghüvelyes push-in tartomány 6–16 mm² mellett 10–6 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt.
Vezetékfajták eltérő felső határaAz általános angol ismertető 0,5–16 mm² tartományt nevez meg. A csatlakozási táblázat tömör vezetékre 0,5–16 mm², finom elemi szálas vezetékre 0,5–25 mm² tartományt ad meg; többeres vezetékre szintén 0,5–25 mm². A névleges keresztmetszet 16 mm²; ez nem azonos minden vezetékfajta megengedett legnagyobb keresztmetszetével.
Egyedi áthidaló általános családpéldájaA kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2016-os kivitel áthidalójának átalakítási utasítása.
DIN-sín áramterhelési feltétele76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN-35 sínt kell használni.
Áramadatok eltérő feltételeiIEC/EN AC III/3: 800 V, 8 kV, 76 A; AC III/2: 1000 V, 8 kV, 76 A; mindkettőnél 90 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL B/C: 600 V, 85 A; CSA B/C: 600 V, 80 A. Ex e II: 550 V, 67 A; áthidalóval 65 A. A 2,4259 W veszteség 76 A-re vonatkozik.
Áthidalás és Ex áramAz áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a saját villamos fejezetben külön közölt, áthidalóval érvényes 65 A-es Ex e II határt. A kimenő áramkörök összárama a kiválasztott áthidaló saját névleges áramát sem haladhatja meg.
Ex jelölések külön hatóköreA kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók.
Ex i alkalmazási példaA kék 2016-1304 megnevezése Ex i alkalmasságot is tartalmaz; ez nem ad meg Ui vagy Ii biztonsági paramétert.
2016-499 példa AWG-eltéréseA 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges.
Metrikus és inch méretmegadásA geometriai táblázat 91,8 mm mellett 3,622 inch értéket közöl, a méretábra ugyanahhoz a 91,8 mm-es teljes mérethez 3,61 inch értéket ír. A számpárok külön érvényes megadások; nem helyettesítjük egyiket számított értékkel.

Tanúsítványok és nyilatkozatok

CCADEKRA Certification B.V.; EN 60947; NTR NL 8064
CSACSA Group; C22.2 No. 158; 1579112
KEMA/KEURDEKRA Certification B.V.; EN 60947; 71-153090
ULUnderwriters Laboratories Inc.; UL 1059; UL-USL45172-6187142-03604002-2
ATEX megfelelőségi igazolásWAGO GmbH & Co. KG
EU megfelelőségi nyilatkozatWAGO GmbH & Co. KG
Vasúti gyártói nyilatkozatWAGO GmbH & Co. KG; Railway Ready
UK megfelelőségi nyilatkozatWAGO GmbH & Co. KG
ABSAmerican Bureau of Shipping; 24-0152298-PDA; szabvány: –
DNV GLDet Norske Veritas, Germanischer Lloyd; TAE00001V2
AExUL International Germany GmbH c/o Physikalisch Technische Bundesanstalt; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC)
ATEX jóváhagyásPhysikalisch Technische Bundesanstalt (PTB); EN 60079; PTB 05 ATEX 1031 U (II 2 G Ex eb IIC Gb, illetve I M2 Ex eb I Mb)
CCCExCQST/CNEx; GB/T 3836.3; 2020312313000162 (Ex eb IIC Gb, Ex eb I Mb)
IECEx jóváhagyásPhysikalisch Technische Bundesanstalt (PTB); IEC 60079; IECEx PTB 05.0015 U (Ex eb IIC Gb és Ex eb I Mb)
INMETROTÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1313 U
PRSPolski Rejestr Statków; TE/1094/880590/23

Szükséges kiegészítők

209-191Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga
2016-1392Vég- és válaszlap; 1 mm vastag; narancssárga
2016-1391Vég- és válaszlap; 1 mm vastag; szürke

Opcionális kiegészítők

2016-433Áthidaló; 1-től 3-ig; szigetelt; világosszürke
2016-434Áthidaló; 1-től 4-ig; szigetelt; világosszürke
2016-435Áthidaló; 1-től 5-ig; szigetelt; világosszürke
2016-402Áthidaló; 2 irányú; szigetelt; világosszürke
2016-403Áthidaló; 3 irányú; szigetelt; világosszürke
2016-404Áthidaló; 4 irányú; szigetelt; világosszürke
2016-405Áthidaló; 5 irányú; szigetelt; világosszürke
2016-405/011-000Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke
2016-499Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke
285-430Redukáló áthidaló; 285-től (35 mm²) 2016/2010-ig sorozatokhoz; szigetelt; szürke
2016-100Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga
249-117Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-115Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
2016-549Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke
2016-511Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke
2009-174Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke
2009-182Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke
216-284Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete
216-289Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros
216-210Érvéghüvely; Hüvely 16 mm² / AWG 6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék
216-286Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék
216-287Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke
216-288Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga
210-721Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű
2016-115Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga
2009-191Csoportjelölő-tartó; szürke
2009-192Csoportjelölő-tartó; szürke
2009-193Csoportjelölő-tartó; szürke
2009-145Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
2009-115WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-115/000-024WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-115/000-006WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-115/000-012WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-115/000-002WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-115/000-007WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-115/000-017WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld
2009-115/000-023WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
793-5501WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
793-5501/000-024WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
793-5501/000-006WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
793-5501/000-012WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
793-5501/000-005WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
793-5501/000-002WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
793-5501/000-007WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
793-5501/000-017WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld
793-5501/000-023WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
793-501WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
793-501/000-024WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
793-501/000-006WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
793-501/000-012WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
793-501/000-005WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
793-501/000-002WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
793-501/000-007WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
793-501/000-017WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
793-501/000-023WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
2009-110Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér
2009-198Átalakító; szürke
709-156Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó
709-169Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke

Áthidalórendszer és kezelési megadások

ÁthidalórendszerKözösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz.
Áthidalórendszer általános megadásaA rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II áthidalós határ 65 A.
Moduláris csatlakozókA moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak.

Vezetékcsatlakoztatás, közösítés és ellenőrzés

Közvetlen vezetékcsatlakoztatásTömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban.
Szerszámos csatlakoztatásAz érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
VezetékbevezetésA bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
Dugaszolható áthidaló eltávolításaHelyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
Egyedi áthidaló családpéldájaA kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2016-os kivitel áthidalójának átalakítási utasítása.
Motoralaplap közösítéseA csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
EllenőrzésA TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott.
JelölésPattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd.
Tömör vezeték eltávolításaA tömör vezeték eltávolítása működtetőszerszámmal történik, a CAGE CLAMP megoldáshoz hasonlóan.
UjjvédőAz ujjvédő lezárja a nem használt bekötési pontot.

Redukáló közösítés és a számpárok feltételei

Redukáló közösítésA redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők.
Véglap redukáló áthidalónálA közösítendő sorkapcsok közé véglapot kell behelyezni.
2006-499; más sorozatok közösítési családpéldája6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat.
2016-499 közösítési példa saját számpárjai16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat.
Nyitott csatlakozóoldali léptetés családpéldáiVéglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG).
Zárt csatlakozóoldali léptetés családpéldáiVéglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG).
Kimenő áramkörök összegeA kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát.

Ex alkalmazás elválasztási feltételei

Elválasztólap mögötti véglapKözvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni.
Mozgatható lábak irányaA sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük.
Ex e és Ex i elválasztási feltételA megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad.
Ex e II/Ex i ábra jelölései1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs.

Környezeti megfelelőség

RoHS megfelelőségi státuszMegfelel, mentesség alkalmazása nélkül
Gyártói háttér ikon

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Mekkora csupaszolási hossz szükséges?

18–20 mm.

Milyen vezeték nyomható be közvetlenül?

Tömör és érvéghüvelyes finom elemi szálas vezeték egyaránt 6–16 mm² tartományban; az AWG számpárok külön szerepelnek a műszaki táblázatban.

Milyen sín szükséges 76 A feletti terhelésnél?

15 mm magas DIN-35 sín.

Mekkora a vizsgálókontaktus?

2 mm átmérőjű; a külön 2009-174 CAT I adapter 4 mm-es dugóhoz való.

Fontos tájékoztatás a termékleírásról ikon

Fontos tájékoztatás a termékleírásról

A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, középső/oldalsó jelölés
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2016-1304
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
30 g/db
Cikkszám
4017332076739
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

Wago 2016-1304 3 vezetékes átmenő sorkapocs, 16 mm², Push-in CAGE CLAMP®, DIN 35 x 15 és 35 x 7,5 sínhez, oldalsó és középső jelölés, Ex e II és Ex i alkalmazásokhoz, kék műszaki adatok

Azonosítás

GyártóWago
Cikkszám2016-1304
GTIN / EAN4017332076739
TerméktípusHáromvezetékes átmenő sorkapocs

Villamos adatok és feltételeik

Értékelés szabványaIEC/EN 60947-7-1; AC
III/3; névleges feszültség800 V
III/3; névleges impulzusfeszültség8 kV
III/3; névleges áram76 A
III/3; legnagyobb keresztmetszetnél megadott áram90 A
AC III/2; névleges feszültség1000 V
AC III/2; névleges impulzusfeszültség8 kV
AC III/2; névleges áram76 A
AC III/2; legnagyobb keresztmetszetnél megadott áram90 A
AC II/2; feszültség / impulzusfeszültség / áram / legnagyobb keresztmetszetnél áram– / – / – / –
DC; értékelés szabványaIEC/EN 60947-7-1
DC III/2; névleges feszültség1500 V
DC III/2; névleges impulzusfeszültség8 kV
DC III/2; névleges áram–
DC III/3 és II/2; feszültség / impulzusfeszültség / áram– / – / –
UL 1059; B és C használati csoport600 V / 85 A
UL 1059; D használati csoport– / –
CSA C22.2 No. 158; B és C használati csoport600 V / 80 A
CSA C22.2 No. 158; D használati csoport– / –
Robbanásvédelmi értékelésATEX: PTB 05 ATEX 1031 U / IECEx: PTB 05.0015U (Ex eb IIC Gb)
Ex e II méretezési feszültség550 V
Ex e II névleges áram67 A
Ex e II névleges áram áthidalóval65 A
Veszteségi teljesítmény potenciálonként2,4259 W
A veszteségi adat névleges árama76 A
A megadott áramfüggő veszteséghez tartozó ellenállás0,00042 Ω
DIN-sín áramterhelési feltétele76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN-35 sínt kell használni.

Vezetékek és csatlakozás

Csatlakozási pontok száma3
Potenciálok száma1
Szintek száma1
Áthidalások száma2
CsatlakozástechnikaPush-in CAGE CLAMP
MűködtetésMűködtetőszerszám
Vezető anyagaRéz
Névleges keresztmetszet16 mm²
Tömör vezeték0,5–16 mm² / 20–6 AWG
Tömör vezeték; közvetlen push-in bekötés6–16 mm² / 14–6 AWG
Többeres vezeték0,5–25 mm² / 20–4 AWG
Finom elemi szálas vezeték0,5–25 mm² / 20–4 AWG
Finom elemi szálas vezeték; szigetelt érvéghüvellyel0,5–16 mm² / 20–6 AWG
Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással6–16 mm² / 10–6 AWG
Kisebb keresztmetszet közvetlen push-in bekötésénélA vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módszerrel.
AWG megadás feltételeAz AWG megadások az IEC szerinti átszámítással készültek.
Csupaszolási hossz18–20 mm / 0,71–0,79 inch
Bekötési irányFelső bekötés

Geometria, anyag és környezet

Szélesség12 mm / 0,472 inch
Magasság91,8 mm / 3,622 inch
Mélység a DIN-sín felső élétől36,9 mm / 1,453 inch
Mélység43,5 mm / 1,713 inch
Méretábra vízszintes mérete91,8 mm / 3,61 inch
Méretábra részmérete54,3 mm / 2,14 inch
Méretábra függőleges mérete36,9 mm / 1,45 inch
RögzítésDIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre
Jelölési szintKözépső és oldalsó jelölés
SzínKék
AnyagcsoportI
SzigetelőanyagPoliamid (PA66)
UL94 gyúlékonysági osztályV0
Tűzterhelés0,435 MJ
Tömeg30,2 g
Feldolgozási hőmérséklet−35 … +85 °C
Folyamatos működési hőmérséklet−60 … +105 °C
Áramköri rajzHárom bekötési végpontot közös vezetővonal köt össze.

Vasúti környezeti vizsgálatok

TesztelőírásDIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései
Ütés- és rázkódásvizsgálatDIN EN 61373 (VDE 0115-0106):2011-04
Spektrum / telepítési helyÉlettartamteszt; 1. kategória, A/B osztály
Működési rezgéstesztA szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely
Működési rezgésteszt ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
Szimulált élettartam-vibrációA szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely
Szimulált élettartam-vibráció kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
ÜtésvizsgálatA szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms
Ütések száma és irányaTengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely
Ütésvizsgálat kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt.
Összesített ütés- és rezgésállósági eredményGördülő járművek berendezéseire: megfelelt

Egyedi alkalmazási és adateltérési feltételek

Tömör vezeték közvetlen push-in feltételeA tömör vezeték közvetlen bekötési tartománya 6–16 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály.
Érvéghüvelyes vezetékSzigetelt érvéghüvellyel 0,5–16 mm²; közvetlen push-in módszernél 6–16 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat.
VizsgálócsatlakozásokA közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016.
Csoportjelölő hatóköreA 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható.
Burkolattartó hatóköreA 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját.
2009-182 tartozék egységmegadásaA tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá.
AWG és mm² számpárokA tömör push-in tartomány 6–16 mm² mellett 14–6 AWG, az érvéghüvelyes push-in tartomány 6–16 mm² mellett 10–6 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt.
Vezetékfajták eltérő felső határaAz általános angol ismertető 0,5–16 mm² tartományt nevez meg. A csatlakozási táblázat tömör vezetékre 0,5–16 mm², finom elemi szálas vezetékre 0,5–25 mm² tartományt ad meg; többeres vezetékre szintén 0,5–25 mm². A névleges keresztmetszet 16 mm²; ez nem azonos minden vezetékfajta megengedett legnagyobb keresztmetszetével.
Egyedi áthidaló általános családpéldájaA kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2016-os kivitel áthidalójának átalakítási utasítása.
DIN-sín áramterhelési feltétele76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN-35 sínt kell használni.
Áramadatok eltérő feltételeiIEC/EN AC III/3: 800 V, 8 kV, 76 A; AC III/2: 1000 V, 8 kV, 76 A; mindkettőnél 90 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL B/C: 600 V, 85 A; CSA B/C: 600 V, 80 A. Ex e II: 550 V, 67 A; áthidalóval 65 A. A 2,4259 W veszteség 76 A-re vonatkozik.
Áthidalás és Ex áramAz áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a saját villamos fejezetben külön közölt, áthidalóval érvényes 65 A-es Ex e II határt. A kimenő áramkörök összárama a kiválasztott áthidaló saját névleges áramát sem haladhatja meg.
Ex jelölések külön hatóköreA kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók.
Ex i alkalmazási példaA kék 2016-1304 megnevezése Ex i alkalmasságot is tartalmaz; ez nem ad meg Ui vagy Ii biztonsági paramétert.
2016-499 példa AWG-eltéréseA 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges.
Metrikus és inch méretmegadásA geometriai táblázat 91,8 mm mellett 3,622 inch értéket közöl, a méretábra ugyanahhoz a 91,8 mm-es teljes mérethez 3,61 inch értéket ír. A számpárok külön érvényes megadások; nem helyettesítjük egyiket számított értékkel.

Tanúsítványok és nyilatkozatok

CCADEKRA Certification B.V.; EN 60947; NTR NL 8064
CSACSA Group; C22.2 No. 158; 1579112
KEMA/KEURDEKRA Certification B.V.; EN 60947; 71-153090
ULUnderwriters Laboratories Inc.; UL 1059; UL-USL45172-6187142-03604002-2
ATEX megfelelőségi igazolásWAGO GmbH & Co. KG
EU megfelelőségi nyilatkozatWAGO GmbH & Co. KG
Vasúti gyártói nyilatkozatWAGO GmbH & Co. KG; Railway Ready
UK megfelelőségi nyilatkozatWAGO GmbH & Co. KG
ABSAmerican Bureau of Shipping; 24-0152298-PDA; szabvány: –
DNV GLDet Norske Veritas, Germanischer Lloyd; TAE00001V2
AExUL International Germany GmbH c/o Physikalisch Technische Bundesanstalt; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC)
ATEX jóváhagyásPhysikalisch Technische Bundesanstalt (PTB); EN 60079; PTB 05 ATEX 1031 U (II 2 G Ex eb IIC Gb, illetve I M2 Ex eb I Mb)
CCCExCQST/CNEx; GB/T 3836.3; 2020312313000162 (Ex eb IIC Gb, Ex eb I Mb)
IECEx jóváhagyásPhysikalisch Technische Bundesanstalt (PTB); IEC 60079; IECEx PTB 05.0015 U (Ex eb IIC Gb és Ex eb I Mb)
INMETROTÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1313 U
PRSPolski Rejestr Statków; TE/1094/880590/23

Szükséges kiegészítők

209-191Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga
2016-1392Vég- és válaszlap; 1 mm vastag; narancssárga
2016-1391Vég- és válaszlap; 1 mm vastag; szürke

Opcionális kiegészítők

2016-433Áthidaló; 1-től 3-ig; szigetelt; világosszürke
2016-434Áthidaló; 1-től 4-ig; szigetelt; világosszürke
2016-435Áthidaló; 1-től 5-ig; szigetelt; világosszürke
2016-402Áthidaló; 2 irányú; szigetelt; világosszürke
2016-403Áthidaló; 3 irányú; szigetelt; világosszürke
2016-404Áthidaló; 4 irányú; szigetelt; világosszürke
2016-405Áthidaló; 5 irányú; szigetelt; világosszürke
2016-405/011-000Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke
2016-499Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke
285-430Redukáló áthidaló; 285-től (35 mm²) 2016/2010-ig sorozatokhoz; szigetelt; szürke
2016-100Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga
249-117Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-115Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
2016-549Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke
2016-511Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke
2009-174Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke
2009-182Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke
216-284Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete
216-289Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros
216-210Érvéghüvely; Hüvely 16 mm² / AWG 6; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék
216-286Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék
216-287Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke
216-288Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga
210-721Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű
2016-115Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga
2009-191Csoportjelölő-tartó; szürke
2009-192Csoportjelölő-tartó; szürke
2009-193Csoportjelölő-tartó; szürke
2009-145Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-145/000-024Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-145/000-006Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-145/000-012Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-145/000-005Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
2009-145/000-002Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-145/000-007Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-145/000-023Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
248-501Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
248-501/000-024Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
248-501/000-006Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
248-501/000-012Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
248-501/000-005Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
248-501/000-002Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
248-501/000-007Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
248-501/000-017Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
248-501/000-023Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
2009-115WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
2009-115/000-024WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
2009-115/000-006WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
2009-115/000-012WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
2009-115/000-002WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
2009-115/000-007WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
2009-115/000-017WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld
2009-115/000-023WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
793-5501WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér
793-5501/000-024WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya
793-5501/000-006WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék
793-5501/000-012WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga
793-5501/000-005WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros
793-5501/000-002WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga
793-5501/000-007WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke
793-5501/000-017WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld
793-5501/000-023WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld
793-501WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér
793-501/000-024WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya
793-501/000-006WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék
793-501/000-012WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga
793-501/000-005WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros
793-501/000-002WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga
793-501/000-007WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke
793-501/000-017WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld
793-501/000-023WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld
2009-110Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér
2009-198Átalakító; szürke
709-156Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó
709-169Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke

Áthidalórendszer és kezelési megadások

ÁthidalórendszerKözösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz.
Áthidalórendszer általános megadásaA rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II áthidalós határ 65 A.
Moduláris csatlakozókA moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak.

Vezetékcsatlakoztatás, közösítés és ellenőrzés

Közvetlen vezetékcsatlakoztatásTömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban.
Szerszámos csatlakoztatásAz érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
VezetékbevezetésA bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
Dugaszolható áthidaló eltávolításaHelyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
Egyedi áthidaló családpéldájaA kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2016-os kivitel áthidalójának átalakítási utasítása.
Motoralaplap közösítéseA csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
EllenőrzésA TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott.
JelölésPattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd.
Tömör vezeték eltávolításaA tömör vezeték eltávolítása működtetőszerszámmal történik, a CAGE CLAMP megoldáshoz hasonlóan.
UjjvédőAz ujjvédő lezárja a nem használt bekötési pontot.

Redukáló közösítés és a számpárok feltételei

Redukáló közösítésA redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők.
Véglap redukáló áthidalónálA közösítendő sorkapcsok közé véglapot kell behelyezni.
2006-499; más sorozatok közösítési családpéldája6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat.
2016-499 közösítési példa saját számpárjai16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat.
Nyitott csatlakozóoldali léptetés családpéldáiVéglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG).
Zárt csatlakozóoldali léptetés családpéldáiVéglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG).
Kimenő áramkörök összegeA kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát.

Ex alkalmazás elválasztási feltételei

Elválasztólap mögötti véglapKözvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni.
Mozgatható lábak irányaA sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük.
Ex e és Ex i elválasztási feltételA megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad.
Ex e II/Ex i ábra jelölései1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs.

Származás és besorolás

Származási országDE (Németország)
Vámtarifaszám85369010000
Termékcsoport22 (TOPJOB S)

Termékbesorolások

UNSPSC39121410
eCl@ss 10.027-14-11-20
eCl@ss 9.027-14-11-20
ETIM 9.0EC000897
ETIM 10.0EC000897
ECCNNincs amerikai besorolás (NO US CLASSIFICATION)

Környezeti megfelelőség

RoHS megfelelőségi státuszMegfelel, mentesség alkalmazása nélkül

Dokumentumadatok

Magyar adatlap verziódátuma2026.10.25.
Adatlap megjegyzés ikon

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 2016-1304 3 vezetékes átmenő sorkapocs, 16 mm², Push-in CAGE CLAMP®, DIN 35 x 15 és 35 x 7,5 sínhez, oldalsó és középső jelölés, Ex e II és Ex i alkalmazásokhoz, kék használati útmutató

Vezeték és előkészítés

Rézvezetőkhöz; 18–20 mm csupaszolási hosszal. A megadott működtetőszerszám pengéje 5,5 × 0,8 mm.

Vezető anyagaRéz
Tömör vezeték0,5–16 mm² / 20–6 AWG
Tömör vezeték; közvetlen push-in bekötés6–16 mm² / 14–6 AWG
Többeres vezeték0,5–25 mm² / 20–4 AWG
Finom elemi szálas vezeték0,5–25 mm² / 20–4 AWG
Finom elemi szálas vezeték; szigetelt érvéghüvellyel0,5–16 mm² / 20–6 AWG
Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással6–16 mm² / 10–6 AWG
Kisebb keresztmetszet közvetlen push-in bekötésénélA vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módszerrel.
AWG megadás feltételeAz AWG megadások az IEC szerinti átszámítással készültek.

Vezeték csatlakoztatása

Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban.

Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.

A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.

Tömör vezeték közvetlen push-in feltételeA tömör vezeték közvetlen bekötési tartománya 6–16 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály.
Érvéghüvelyes vezetékSzigetelt érvéghüvellyel 0,5–16 mm²; közvetlen push-in módszernél 6–16 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat.

Tömör vezeték eltávolítása

A tömör vezeték eltávolítása működtetőszerszámmal történik, a CAGE CLAMP megoldáshoz hasonlóan.

Közösítés

Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.

A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2016-os kivitel áthidalójának átalakítási utasítása.

A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.

A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II áthidalós határ 65 A.

Redukáló közösítés és a számpárok feltételei

Redukáló közösítésA redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők.
Véglap redukáló áthidalónálA közösítendő sorkapcsok közé véglapot kell behelyezni.
2006-499; más sorozatok közösítési családpéldája6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat.
2016-499 közösítési példa saját számpárjai16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat.
Nyitott csatlakozóoldali léptetés családpéldáiVéglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG).
Zárt csatlakozóoldali léptetés családpéldáiVéglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG).
Kimenő áramkörök összegeA kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát.
2016-499 példa AWG-eltéréseA 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges.

Ellenőrzés

A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott.

Jelöléstechnika

Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd.

Ex alkalmazás elválasztási feltételei

Elválasztólap mögötti véglapKözvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni.
Mozgatható lábak irányaA sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük.
Ex e és Ex i elválasztási feltételA megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad.
Ex e II/Ex i ábra jelölései1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs.
Áthidalás és Ex áramAz áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a saját villamos fejezetben külön közölt, áthidalóval érvényes 65 A-es Ex e II határt. A kimenő áramkörök összárama a kiválasztott áthidaló saját névleges áramát sem haladhatja meg.
Ex jelölések külön hatóköreA kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók.
Ex i alkalmazási példaA kék 2016-1304 megnevezése Ex i alkalmasságot is tartalmaz; ez nem ad meg Ui vagy Ii biztonsági paramétert.

Ujjvédő

Az ujjvédő lezárja a nem használt bekötési pontot.

Alkalmazási feltételek

AWG és mm² számpárokA tömör push-in tartomány 6–16 mm² mellett 14–6 AWG, az érvéghüvelyes push-in tartomány 6–16 mm² mellett 10–6 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt.
Vezetékfajták eltérő felső határaAz általános angol ismertető 0,5–16 mm² tartományt nevez meg. A csatlakozási táblázat tömör vezetékre 0,5–16 mm², finom elemi szálas vezetékre 0,5–25 mm² tartományt ad meg; többeres vezetékre szintén 0,5–25 mm². A névleges keresztmetszet 16 mm²; ez nem azonos minden vezetékfajta megengedett legnagyobb keresztmetszetével.
DIN-sín áramterhelési feltétele76 A-nél nagyobb áramterhelés esetén 15 mm magas DIN-35 sínt kell használni.
Áramadatok eltérő feltételeiIEC/EN AC III/3: 800 V, 8 kV, 76 A; AC III/2: 1000 V, 8 kV, 76 A; mindkettőnél 90 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL B/C: 600 V, 85 A; CSA B/C: 600 V, 80 A. Ex e II: 550 V, 67 A; áthidalóval 65 A. A 2,4259 W veszteség 76 A-re vonatkozik.
Használati megjegyzés ikon

Használati megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Csatlakozz fantasztikus közösségünkhöz, és értesülj elsőként különleges ajánlatainkról !

Megnézem a terméket
