Wago 2010-1301 3 vezetékes átmenő sorkapocs, 10 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, szürke
RRP:1 313 Ft/db
1 300 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 132 Ft/db
nettó 891 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 2010-es sorozat, Push-in CAGE CLAMP®. A Wago 2010-1301 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 17–19 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 10 × 89 × 43,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–16 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden igényhez megfelelő működtetési lehetőséget kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Meghatározott Ex alkalmazásokhoz alkalmas. Kompakt méretek. Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés.

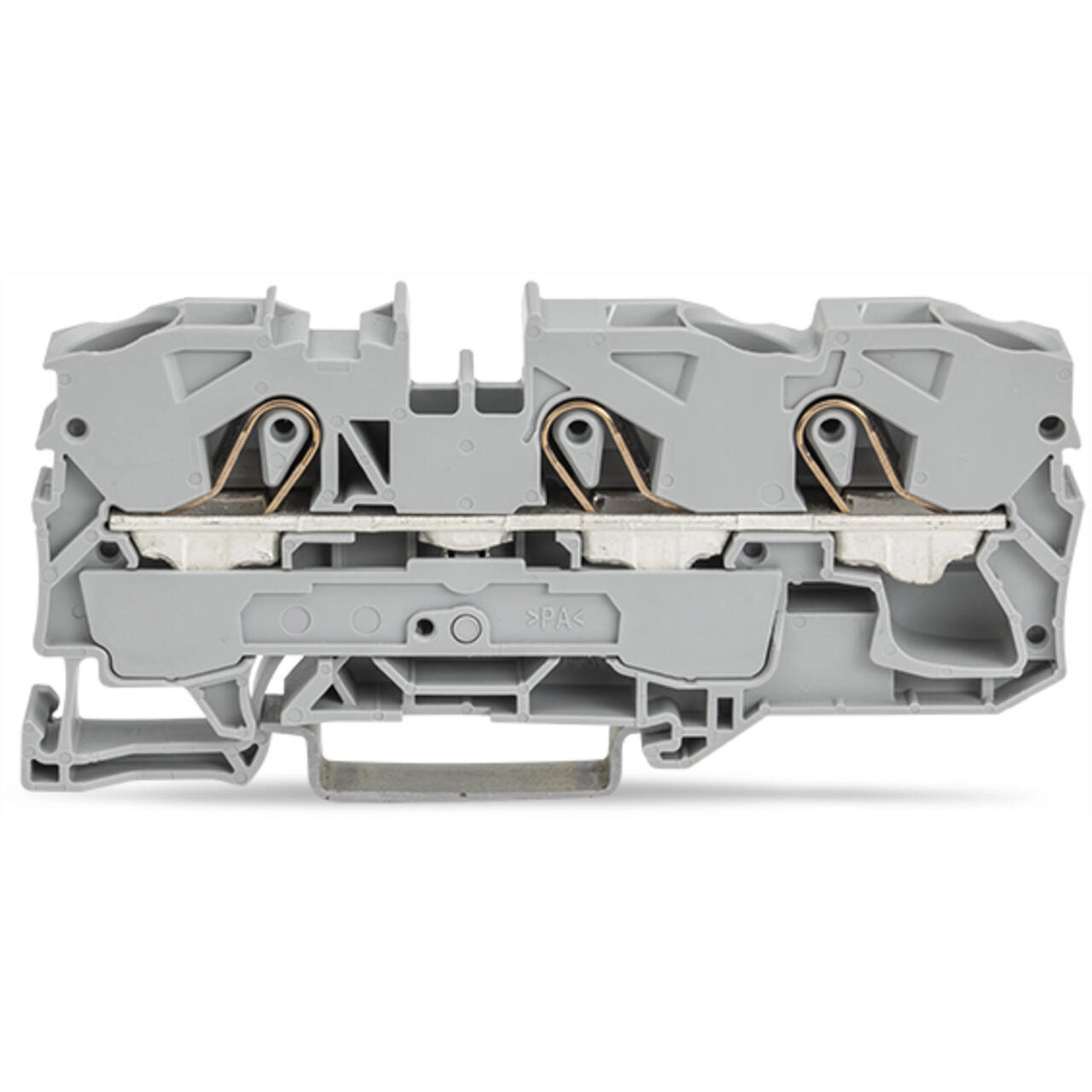

A Wago 2010-1301 szürke háromvezetékes átmenő sorkapocs 10 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Három bekötési ponttal, középső és oldalsó jelöléssel rendelkezik. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető; szélessége 10 mm, a vezeték csupaszolási hossza 17–19 mm.
Villamos adatok és feltételeik
| Értékelés szabványa | IEC/EN 60947-7-1; AC |
|---|---|
| III/3; névleges feszültség | 800 V |
| III/3; névleges impulzusfeszültség | 8 kV |
| III/3; névleges áram | 57 A |
| III/3; legnagyobb keresztmetszetnél megadott áram | 76 A |
| AC III/2; névleges feszültség | 1000 V |
| AC III/2; névleges impulzusfeszültség | 8 kV |
| AC III/2; névleges áram | 57 A |
| AC III/2; legnagyobb keresztmetszetnél megadott áram | 76 A |
| AC II/2; feszültség / impulzusfeszültség / áram / legnagyobb keresztmetszetnél áram | – / – / – / – |
| DC; értékelés szabványa | IEC/EN 60947-7-1 |
| DC III/2; névleges feszültség | 1500 V |
| DC III/2; névleges impulzusfeszültség | 8 kV |
| DC III/2; névleges áram | – |
| DC III/3 és II/2; feszültség / impulzusfeszültség / áram | – / – / – |
| UL 1059; B és C használati csoport | 600 V / 65 A |
| UL 1059; D használati csoport | – / – |
| CSA C22.2 No. 158; B és C használati csoport | 600 V / 65 A |
| CSA C22.2 No. 158; D használati csoport | – / – |
| Robbanásvédelmi értékelés | ATEX: PTB 05 ATEX 1070 U / IECEx: PTB 06.0003U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 50 A |
| Veszteségi teljesítmény potenciálonként | 1,8194 W |
| A veszteségi adat névleges árama | 57 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 10 mm² |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 4–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 4–10 mm² / 12–8 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módszerrel. |
| AWG megadás feltétele | Az AWG megadások az IEC szerinti átszámítással készültek. |
| Csupaszolási hossz | 17–19 mm / 0,67–0,75 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 89 mm / 3,504 inch |
| Mélység a DIN-sín felső élétől | 36,9 mm / 1,453 inch |
| Mélység | 43,5 mm / 1,713 inch |

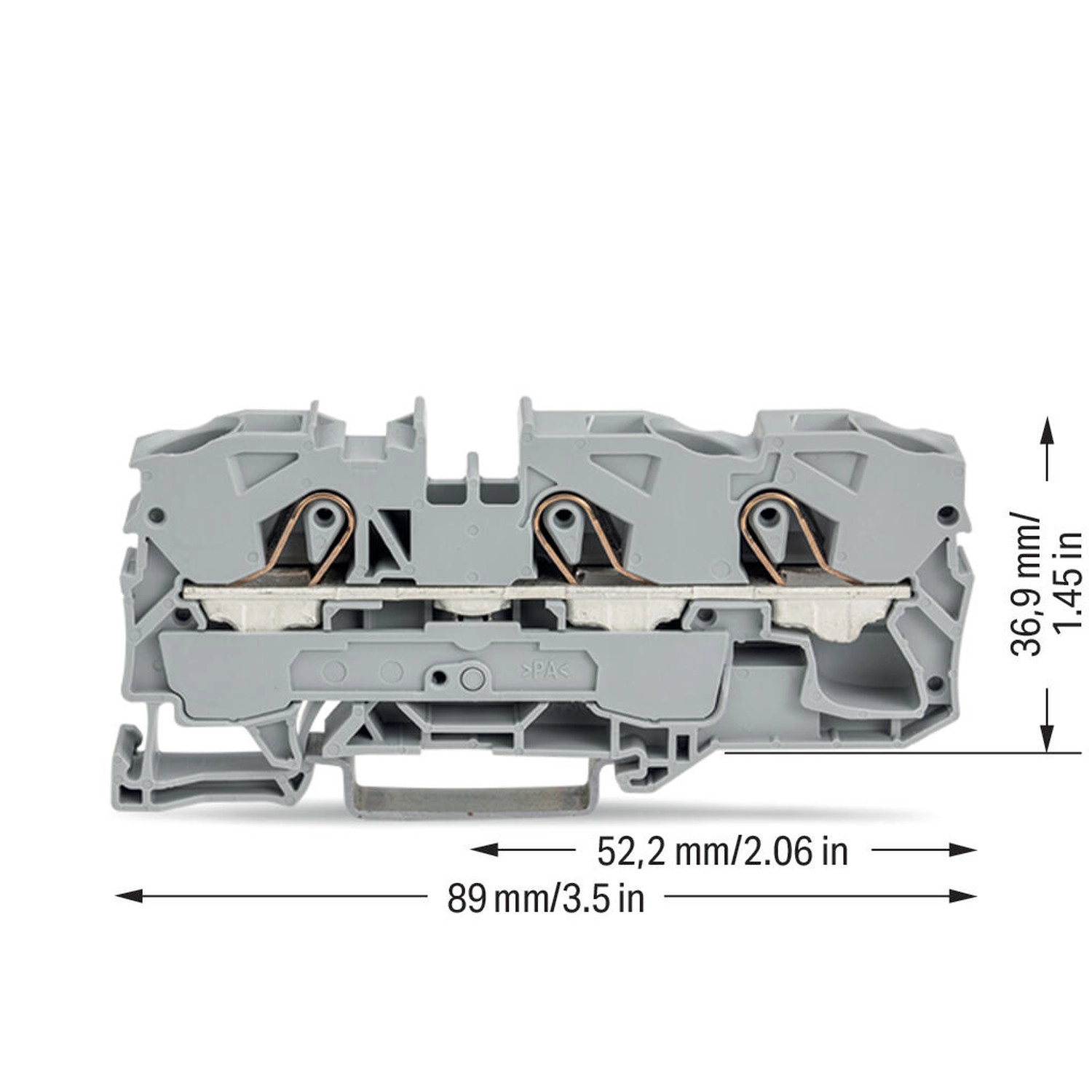

| Méretábra vízszintes mérete | 89 mm / 3,5 inch |
| Méretábra részmérete | 52,2 mm / 2,06 inch |
| Méretábra függőleges mérete | 36,9 mm / 1,45 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,367 MJ |
| Tömeg | 24,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

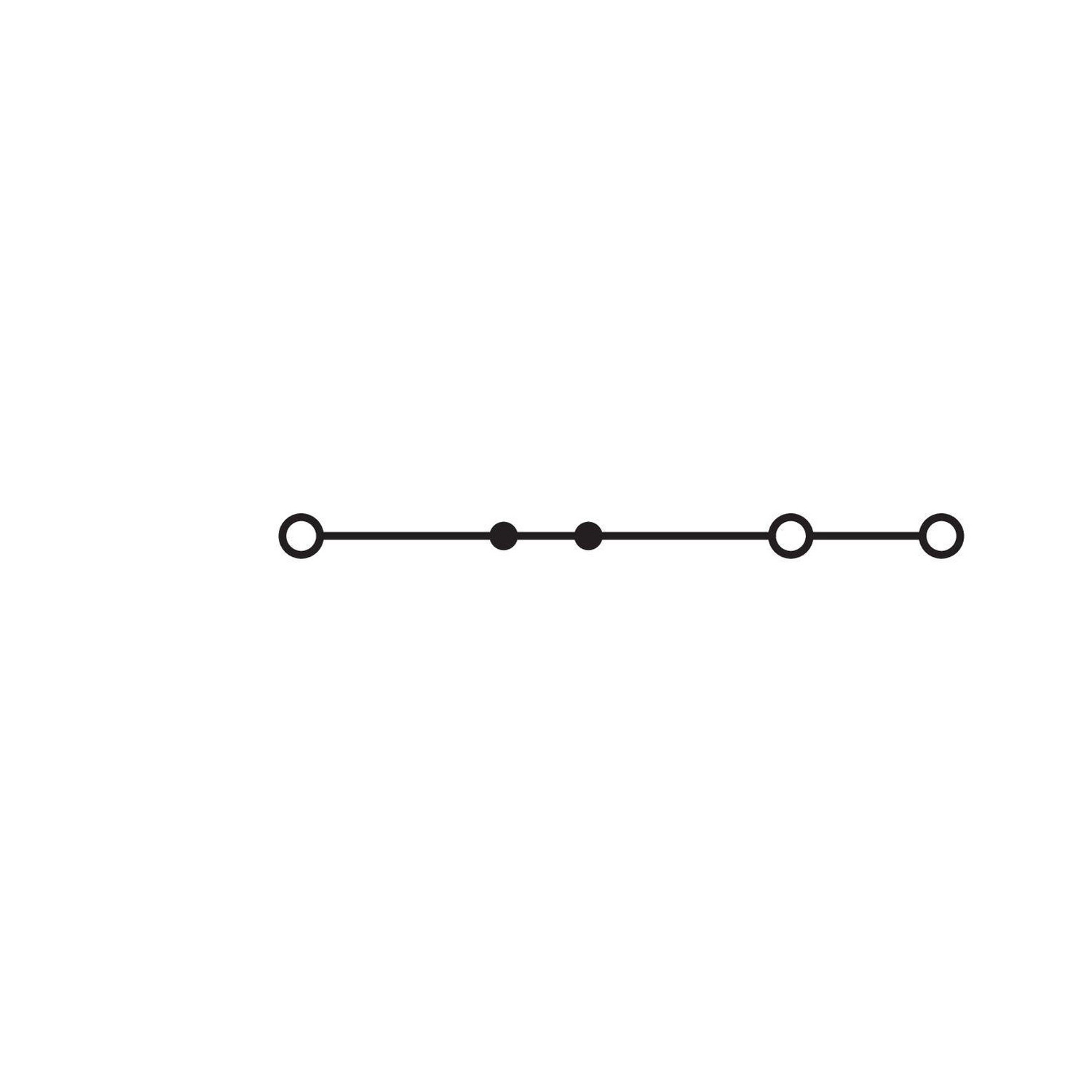

| Áramköri rajz | Három bekötési végpont közös vezetővonalon. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 4–16 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,5–10 mm²; közvetlen push-in módszernél 4–10 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
| Vizsgálócsatlakozások | A közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016. |
| Csoportjelölő hatóköre | A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható. |
| Burkolattartó hatóköre | A 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját. |
| 2009-182 tartozék egységmegadása | A tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá. |
| AWG és mm² számpárok | A tömör push-in tartomány 4–16 mm² mellett 14–6 AWG, az érvéghüvelyes push-in tartomány 4–10 mm² mellett 12–8 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
| Egyedi áthidaló általános családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2010-es kivitel áthidalójának átalakítási utasítása. |
| Áramadatok eltérő feltételei | IEC/EN AC III/3: 800 V, 8 kV, 57 A; AC III/2: 1000 V, 8 kV, 57 A; mindkettőnél 76 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL és CSA B/C: 600 V, 65 A. Ex e II: 550 V, 50 A. Az 1,8194 W veszteség 57 A-re vonatkozik. |
| Áthidalás és Ex áram | Az Ex e II áramhatár 50 A. Külön, áthidalóval érvényes Ex áramértéket a villamos fejezet nem közöl. A kimenő áramkörök összárama a kiválasztott áthidaló saját névleges áramát sem haladhatja meg. |
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a szürke kivitel Ui vagy Ii biztonsági paramétere. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
| Érvéghüvely előkészítése | Az általános angol ismertető az érvéghüvely krimpelésének szükségtelenségét állítja, miközben a tartozékjegyzék gáztömör rögzítést és DIN 46228 előírást nevez meg. Ebből nem adható krimpelés nélküli előkészítési utasítás; az érvéghüvely saját előírása irányadó. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 7876 |
|---|---|
| CSA | DEKRA Certification B.V.; C22.2 No. 158; 70111238 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-119201 |
| UL | UL International Germany GmbH; UL 1059; E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0152298-PDA; szabvány: – |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt; UL 60079; E185892 (Ex e II) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt (PTB); EN 60079; PTB 05 ATEX 1070 U (II 2 G Ex eb II C, illetve I M 2 Ex eb I Mb) |
| CCCEx | CNEX; GB/T 3836.3; 2020312313000161 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx jóváhagyás | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 06.0003 U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1311 U |
| DEKRA | DEKRA Certification B.V.; EN 60947; 71-145803 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2010-1392 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2010-1391 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2010-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2010-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2010-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2010-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2010-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2010-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2010-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2010-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 285-430 | Redukáló áthidaló; 285-től (35 mm²) 2016/2010-ig sorozatokhoz; szigetelt; szürke |
| 2010-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2010-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2010-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2010-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Áthidalórendszer és kezelési megadások
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Áthidalórendszer általános megadása | A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II határ 50 A; külön áthidalós Ex áramérték nincs közölve. |
| Moduláris csatlakozók | A moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak. |
Vezetékcsatlakoztatás, közösítés és ellenőrzés
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
|---|---|
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2010-es kivitel áthidalójának átalakítási utasítása. |
| Motoralaplap közösítése | A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd. |
Redukáló közösítés és a számpárok feltételei
| Redukáló közösítés | A redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők. |
|---|---|
| Véglap redukáló áthidalónál | A közösítendő sorkapcsok közé véglapot kell behelyezni. |
| 2006-499; más sorozatok közösítési családpéldája | 6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat. |
| 2016-499 közösítési példa saját számpárjai | 16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat. |
| Nyitott csatlakozóoldali léptetés családpéldái | Véglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG). |
| Zárt csatlakozóoldali léptetés családpéldái | Véglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG). |
| Kimenő áramkörök összege | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
Ex alkalmazás elválasztási feltételei
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
17–19 mm.
Milyen vezeték nyomható be közvetlenül?
Tömör vezeték 4–16 mm², érvéghüvelyes finom elemi szálas vezeték 4–10 mm² tartományban; kisebb keresztmetszet a vezeték tulajdonságaitól függően.
Milyen sínre rögzíthető?
DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre.
Mekkora a vizsgálókontaktus?
2 mm átmérőjű; a külön 2009-174 CAT I adapter 4 mm-es dugóhoz való.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2010-1301
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
23,4 g/db
Cikkszám
4017332011341
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2010-1301 3 vezetékes átmenő sorkapocs, 10 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2010-1301 |
| GTIN / EAN | 4017332011341 |
| Terméktípus | Háromvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| Értékelés szabványa | IEC/EN 60947-7-1; AC |
|---|---|
| III/3; névleges feszültség | 800 V |
| III/3; névleges impulzusfeszültség | 8 kV |
| III/3; névleges áram | 57 A |
| III/3; legnagyobb keresztmetszetnél megadott áram | 76 A |
| AC III/2; névleges feszültség | 1000 V |
| AC III/2; névleges impulzusfeszültség | 8 kV |
| AC III/2; névleges áram | 57 A |
| AC III/2; legnagyobb keresztmetszetnél megadott áram | 76 A |
| AC II/2; feszültség / impulzusfeszültség / áram / legnagyobb keresztmetszetnél áram | – / – / – / – |
| DC; értékelés szabványa | IEC/EN 60947-7-1 |
| DC III/2; névleges feszültség | 1500 V |
| DC III/2; névleges impulzusfeszültség | 8 kV |
| DC III/2; névleges áram | – |
| DC III/3 és II/2; feszültség / impulzusfeszültség / áram | – / – / – |
| UL 1059; B és C használati csoport | 600 V / 65 A |
| UL 1059; D használati csoport | – / – |
| CSA C22.2 No. 158; B és C használati csoport | 600 V / 65 A |
| CSA C22.2 No. 158; D használati csoport | – / – |
| Robbanásvédelmi értékelés | ATEX: PTB 05 ATEX 1070 U / IECEx: PTB 06.0003U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 50 A |
| Veszteségi teljesítmény potenciálonként | 1,8194 W |
| A veszteségi adat névleges árama | 57 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 10 mm² |
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 4–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 4–10 mm² / 12–8 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módszerrel. |
| AWG megadás feltétele | Az AWG megadások az IEC szerinti átszámítással készültek. |
| Csupaszolási hossz | 17–19 mm / 0,67–0,75 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 89 mm / 3,504 inch |
| Mélység a DIN-sín felső élétől | 36,9 mm / 1,453 inch |
| Mélység | 43,5 mm / 1,713 inch |
| Méretábra vízszintes mérete | 89 mm / 3,5 inch |
| Méretábra részmérete | 52,2 mm / 2,06 inch |
| Méretábra függőleges mérete | 36,9 mm / 1,45 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,367 MJ |
| Tömeg | 24,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Áramköri rajz | Három bekötési végpont közös vezetővonalon. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 4–16 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,5–10 mm²; közvetlen push-in módszernél 4–10 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
| Vizsgálócsatlakozások | A közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016. |
| Csoportjelölő hatóköre | A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható. |
| Burkolattartó hatóköre | A 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját. |
| 2009-182 tartozék egységmegadása | A tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá. |
| AWG és mm² számpárok | A tömör push-in tartomány 4–16 mm² mellett 14–6 AWG, az érvéghüvelyes push-in tartomány 4–10 mm² mellett 12–8 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
| Egyedi áthidaló általános családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2010-es kivitel áthidalójának átalakítási utasítása. |
| Áramadatok eltérő feltételei | IEC/EN AC III/3: 800 V, 8 kV, 57 A; AC III/2: 1000 V, 8 kV, 57 A; mindkettőnél 76 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL és CSA B/C: 600 V, 65 A. Ex e II: 550 V, 50 A. Az 1,8194 W veszteség 57 A-re vonatkozik. |
| Áthidalás és Ex áram | Az Ex e II áramhatár 50 A. Külön, áthidalóval érvényes Ex áramértéket a villamos fejezet nem közöl. A kimenő áramkörök összárama a kiválasztott áthidaló saját névleges áramát sem haladhatja meg. |
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a szürke kivitel Ui vagy Ii biztonsági paramétere. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
| Érvéghüvely előkészítése | Az általános angol ismertető az érvéghüvely krimpelésének szükségtelenségét állítja, miközben a tartozékjegyzék gáztömör rögzítést és DIN 46228 előírást nevez meg. Ebből nem adható krimpelés nélküli előkészítési utasítás; az érvéghüvely saját előírása irányadó. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 7876 |
|---|---|
| CSA | DEKRA Certification B.V.; C22.2 No. 158; 70111238 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-119201 |
| UL | UL International Germany GmbH; UL 1059; E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0152298-PDA; szabvány: – |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| AEx | UL International Germany GmbH c/o Physikalisch Technische Bundesanstalt; UL 60079; E185892 (Ex e II) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt (PTB); EN 60079; PTB 05 ATEX 1070 U (II 2 G Ex eb II C, illetve I M 2 Ex eb I Mb) |
| CCCEx | CNEX; GB/T 3836.3; 2020312313000161 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx jóváhagyás | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 06.0003 U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1311 U |
| DEKRA | DEKRA Certification B.V.; EN 60947; 71-145803 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2010-1392 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2010-1391 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2010-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2010-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2010-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2010-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2010-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2010-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2010-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2010-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 285-430 | Redukáló áthidaló; 285-től (35 mm²) 2016/2010-ig sorozatokhoz; szigetelt; szürke |
| 2010-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2010-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2010-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG 8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2010-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Áthidalórendszer és kezelési megadások
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Áthidalórendszer általános megadása | A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II határ 50 A; külön áthidalós Ex áramérték nincs közölve. |
| Moduláris csatlakozók | A moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak. |
Vezetékcsatlakoztatás, közösítés és ellenőrzés
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
|---|---|
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2010-es kivitel áthidalójának átalakítási utasítása. |
| Motoralaplap közösítése | A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd. |
Redukáló közösítés és a számpárok feltételei
| Redukáló közösítés | A redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők. |
|---|---|
| Véglap redukáló áthidalónál | A közösítendő sorkapcsok közé véglapot kell behelyezni. |
| 2006-499; más sorozatok közösítési családpéldája | 6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat. |
| 2016-499 közösítési példa saját számpárjai | 16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat. |
| Nyitott csatlakozóoldali léptetés családpéldái | Véglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG). |
| Zárt csatlakozóoldali léptetés családpéldái | Véglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG). |
| Kimenő áramkörök összege | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
Ex alkalmazás elválasztási feltételei
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2010-1301 3 vezetékes átmenő sorkapocs, 10 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; 17–19 mm csupaszolási hosszal. A megadott működtetőszerszám pengéje 5,5 × 0,8 mm.
| Tömör vezeték | 0,5–16 mm² / 20–6 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 4–16 mm² / 14–6 AWG |
| Többeres vezeték | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték | 0,5–16 mm² / 20–6 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 4–10 mm² / 12–8 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in módszerrel. |
| AWG megadás feltétele | Az AWG megadások az IEC szerinti átszámítással készültek. |
Vezeték csatlakoztatása
Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban.
Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 4–16 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,5–10 mm²; közvetlen push-in módszernél 4–10 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
Közösítés
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2010-es kivitel áthidalójának átalakítási utasítása.
A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II határ 50 A; külön áthidalós Ex áramérték nincs közölve.
Redukáló közösítés és a számpárok feltételei
| Redukáló közösítés | A redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők. |
|---|---|
| Véglap redukáló áthidalónál | A közösítendő sorkapcsok közé véglapot kell behelyezni. |
| 2006-499; más sorozatok közösítési családpéldája | 6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat. |
| 2016-499 közösítési példa saját számpárjai | 16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat. |
| Nyitott csatlakozóoldali léptetés családpéldái | Véglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG). |
| Zárt csatlakozóoldali léptetés családpéldái | Véglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG). |
| Kimenő áramkörök összege | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
|---|
Ellenőrzés
A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott.
Jelöléstechnika
Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd.
Ex alkalmazás elválasztási feltételei
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
| Áthidalás és Ex áram | Az Ex e II áramhatár 50 A. Külön, áthidalóval érvényes Ex áramértéket a villamos fejezet nem közöl. A kimenő áramkörök összárama a kiválasztott áthidaló saját névleges áramát sem haladhatja meg. |
|---|---|
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a szürke kivitel Ui vagy Ii biztonsági paramétere. |
Alkalmazási feltételek
| AWG és mm² számpárok | A tömör push-in tartomány 4–16 mm² mellett 14–6 AWG, az érvéghüvelyes push-in tartomány 4–10 mm² mellett 12–8 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
|---|---|
| Áramadatok eltérő feltételei | IEC/EN AC III/3: 800 V, 8 kV, 57 A; AC III/2: 1000 V, 8 kV, 57 A; mindkettőnél 76 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL és CSA B/C: 600 V, 65 A. Ex e II: 550 V, 50 A. Az 1,8194 W veszteség 57 A-re vonatkozik. |
| Érvéghüvely előkészítése | Az általános angol ismertető az érvéghüvely krimpelésének szükségtelenségét állítja, miközben a tartozékjegyzék gáztömör rögzítést és DIN 46228 előírást nevez meg. Ebből nem adható krimpelés nélküli előkészítési utasítás; az érvéghüvely saját előírása irányadó. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
