Wago 2010-1205 2 vezetékes átmenő sorkapocs, 10 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete
RRP:907 Ft/db
898 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
782 Ft/db
nettó 616 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 2010-es sorozat, fekete. A Wago 2010-1205 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 17–19 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 10 × 67,8 × 43,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–16 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján és bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Meghatározott Ex alkalmazásokhoz alkalmas. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Biztonságos és gyors szerelés.
A Wago 2010-1205 fekete TOPJOB S átmenő sorkapocs két rézvezető csatlakoztatására, egyetlen potenciálon és egy szinten. Névleges keresztmetszete 10 mm², csatlakozása felső bekötésű Push-in CAGE CLAMP®. DIN35 ×15 és DIN35 ×7,5 mm-es sínhez készült, középső és oldalsó jelöléssel. IEC/EN60947-7-1 AC szerint III/3 feltétellel 800 V, 8 kV és 57 A a névleges értéke; a külön DC-, UL/CSA- és Ex-adatok eltérő alkalmazási feltételekkel érvényesek.
Villamos adatok és alkalmazási csoportok
| IEC/EN60947-7-1 AC; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 57 A |
|---|---|
| IEC/EN60947-7-1 AC; III. túlfeszültségi kategória /2. szennyezettségi fok | 1000 V; 8 kV; 57 A |
| IEC/EN60947-7-1 AC; legnagyobb vezeték-keresztmetszethez tartozó áram | 76 A, mindkét III/3 és III/2 feltételnél |
| IEC/EN60947-7-1 AC; II/2 | Nincs számszerű érték megadva. |
| IEC/EN60947-7-1 DC; III/2 | 1500 V; 8 kV; névleges áram nincs megadva. |
| IEC/EN60947-7-1 DC; III/3 és II/2 | Nincs számszerű érték megadva. |
| UL1059; B és C felhasználási csoport | 600 V; 65 A; D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; B és C felhasználási csoport | 600 V; 65 A; D csoporthoz nincs érték megadva. |
| EN szerinti Ex e II méretezési feszültség és áram | 550 V; 51 A |
| Ex kiértékelés | ATEX: PTB05ATEX1070U; IECEx: PTB06.0003U; Ex eb IIC Gb |
| Veszteségi teljesítmény pólusonként/potenciálonként | 1,8194 W, az ehhez megadott 57 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
Vezetékcsatlakozás

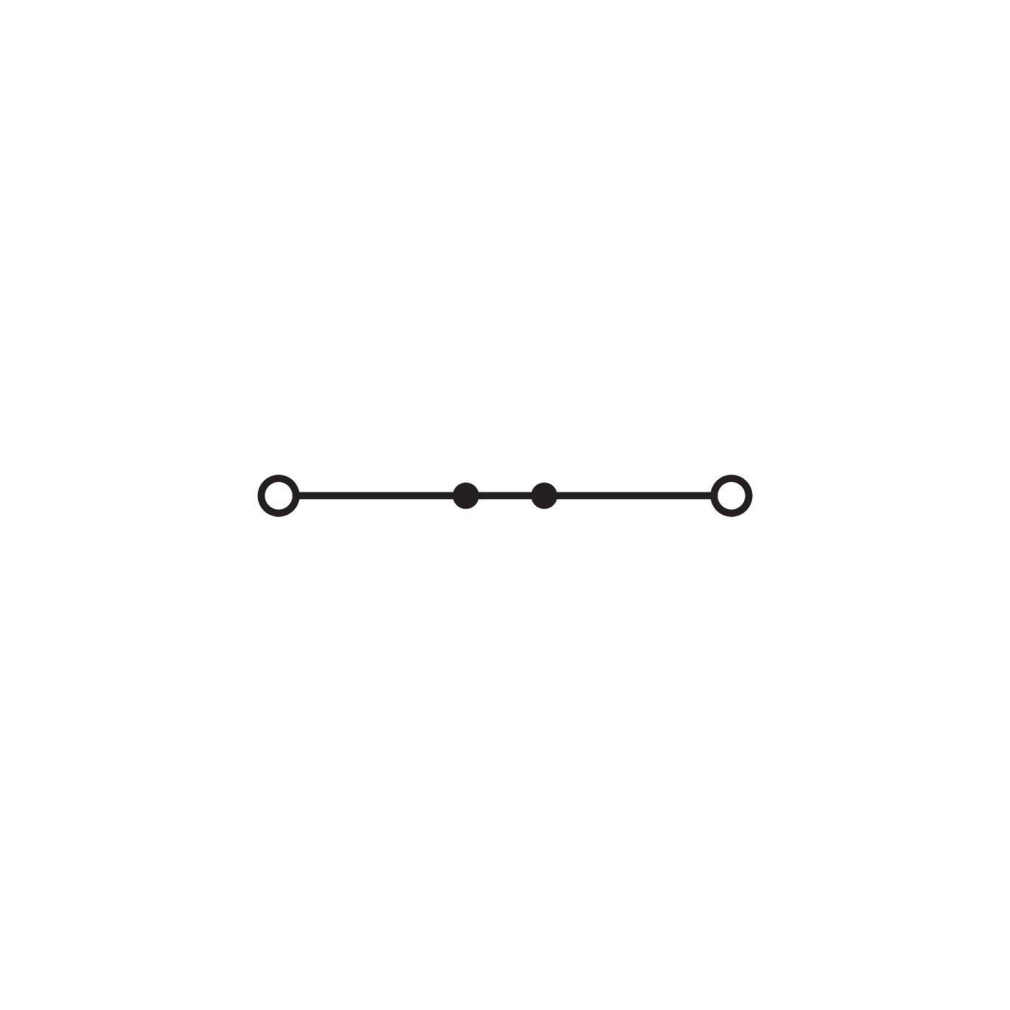

| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 10 mm² |
| Tömör vezeték | 0,5–16 mm² /20–6 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 4–16 mm² /14–6 AWG |
| Többeres vezeték | 0,5–16 mm² /20–6 AWG |
| Finom elemi szálas vezeték | 0,5–16 mm² /20–6 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–10 mm² /20–8 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 4–10 mm² /12–8 AWG |
| Kisebb keresztmetszet push-in bekötése | A vezető tulajdonságaitól függően kisebb keresztmetszet is közvetlenül betolható; az AWG-adatok IEC szerinti átszámítások. |
| Csupaszolási hossz | 17–19 mm /0,67–0,75 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 10 mm /0,394 inch |
|---|---|
| Magasság a mérettáblázatban | 67,8 mm /2,669 inch |
| Mélység a DIN kalapsín felső részétől | 36,9 mm /1,453 inch |
| Teljes mélység | 43,5 mm /1,713 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Középen és oldalt |
| Szín | Fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,287 MJ |
| Tömeg | 18,1 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Vasúti környezeti vizsgálatok
| Vasúti vizsgálat alapja | DIN EN50155 (VDE0115-200):2022-06; gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN61373 (VDE0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési zajszerű rezgés; 8. szakasz | Teljesített teszt; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X/Y/Z |
| Működési rezgés ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt |
| Szimulált élettartam emelt zajszerű rezgéssel; 9. szakasz | Teljesített teszt; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X/Y/Z |
| Szimulált élettartam kibővített vizsgálata | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt |
| Ütésállóság; 10. szakasz | Teljesített teszt; fél-szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X/Y/Z |
| Ütésvizsgálat kibővített ellenőrzése | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt |
| Gördülő jármű berendezésének ütés- és rezgésvizsgálata | Megfelelt |
Alkalmazási feltételek és eltérő megadások
| Névleges és megengedett legnagyobb áram | Az IEC AC névleges áram 57 A; a legnagyobb keresztmetszethez külön 76 A szerepel. UL/CSA szerint 65 A, Ex e II esetén 51 A; a feltételek nem felcserélhetők. |
|---|---|
| AC és DC értékek | A 800 V és 1000 V AC külön szennyezettségi fokhoz tartozik. Az 1500 V DC csak III/2 mellett szerepel, áramérték nélkül; nem általános 1500 V-os AC-adat. |
| Vezetéktípusok saját korlátai | A 16 mm² felső határ tömör, többeres és finom elemi szálas vezetőre vonatkozik. Szigetelt érvéghüvellyel 10 mm² a felső határ. A metrikusan azonos 4 mm² push-in alsó határhoz a tömör vezetéknél 14 AWG, az érvéghüvelyes finomsodratúnál 12 AWG szerepel; a megadások külön maradnak. |
| Egyedi áthidalók kialakításának családhatára | Az áthidalóérintkezők megbontásával/eltávolításával készített egyedi áthidaló művelete a 2000/2001/2002/2004 sorozatra szerepel. Ebből nem következik a 2010-es áthidalók tördelhetősége. |
| Közösítés felépítése | Dupla aljzat és CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. A csillagpont-áthidaló motoralaplaphoz való csillagpont kialakítására szolgál. |
| Redukáló áthidaló és terhelés | Eltérő méretű sorkapcsok közé véglap szükséges. A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| A 2016-499 sorozati és keresztmetszet-hatóköre | 16/10 mm²-es, 2016/2010 sorozatú sorkapcsok közösítése 10/6/4/2,5 mm²-es, 2010/2006/2004/2002 sorozatú sorkapcsokkal. A termékspecifikus tartozéklista a 2216/2210–2210/2206/2204/2202 sorozatot is felsorolja. |
| A 2006-499 családpélda | 6/4 mm² (10/12 AWG), 2006/2004 sorozat közösítése 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozattal; ez külön családpélda, nem a saját 2010-es kapocs keresztmetszethatára. |
| AWG-eltérés a redukáló áthidaló képaláírásában | A 2016-499 családi leírása a 16/10 mm² mellé 16/8 AWG-t ír. A léptetési példa ugyanakkor 16 mm² mellé 6 AWG-t ad meg. Az eltérő gyári AWG-megadásokat nem szabad azonosnak tekinteni. |
| Nyitott oldali léptetési példák | Véglappal fedett nyitott csatlakozóoldalon: 16 mm² (6 AWG) és 10 mm² (8 AWG); azonos keresztmetszetű 6/4/2,5 mm² (10/12/14 AWG); példaként 16 és 6 mm², illetve 10 és 4 mm² közötti áthidalás. |
| Zárt oldali léptetési példák | Véglappal rendelkező zárt csatlakozóoldalon példaként 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG). |
| Vizsgálati tartozékok külön adatai | TOPJOB S csatlakozó 2 mm-es vizsgálóérintkezővel; 2009-174 adapter CAT I, 4 mm-es dugóhoz, 2000–2016 sorozatokhoz; 2009-182 adapter legfeljebb 2,5 mm² (12 AWG) vizsgálóvezeték szerszám nélküli csatlakoztatására, 2000–2016 sorozatokhoz. Ezek nem a sorkapocs vezetékhatárát módosítják. |
| A jelölőtartó elhelyezése | A 2009-193 csoportjelölő-tartó a 2001–2016 sorozatokhoz való; véglapon nem használható. |
| Ex alkalmazás határa | A saját Ex e II adatok 550 V és 51 A. A kék tokozású átmenő sorkapcsokra vonatkozó Ex i családmondat nem teszi ezt a fekete változatot kék Ex i kivitelűvé. A tanúsítás és a gyártói alkalmazási feltételek együtt irányadók. |
| Ex e/Ex i elkülönítés | Az Ex e és Ex i áramkörök feszültség alatt álló részei között az EN50020 szerint legalább 50 mm szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó alkalmazható, közvetlenül mögötte véglappal. A sorkapcsok és elválasztólapok mozgatható lábai egy irányba nézzenek. |
| Ex elrendezés sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A családi elrendezés nem ad felmentést a konkrét tanúsítás feltételei alól. |
| Szín és szemléltető fotó | A saját szín fekete; a szürke termékfotó „Az ábrához hasonlóan” megjelölésű, és nem módosítja a változat színét. |
Tanúsítványok és nyilatkozatok
| CCA; EN60947 | NTR NL7876 |
|---|---|
| CSA; C22.2 No.158 | 70111238 |
| DEKRA; EN60947 | 71-145803 |
| KEMA/KEUR; EN60947 | 71-119201 |
| UL; UL1059 | E45172 |
| ATEX megfelelőségi tanúsító nyilatkozat | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| AEx; UL60079 | E185892 (Ex e II) |
| ATEX; EN60079 | PTB05ATEX1070U; II2G Ex eb IIC, illetve IM2 Ex eb I Mb |
| CCC; GB/T3836.3 | 2020312313000161; Ex eb IIC Gb, Ex eb I Mb |
| IECEx; IEC60079 | IECEx PTB06.0003U; Ex eb IIC Gb és Ex eb I Mb |
| INMETRO; IEC60079 | TÜV12.1311U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2010-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2010-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2010-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2010-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2010-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2010-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2010-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2010-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2010-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2010-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 285-430 | Redukáló áthidaló; 285-től (35mm²) 2016/2010-ig sorozatokhoz; szigetelt; szürke |
| 2010-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2010-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2010-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 2010-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
17–19 mm.
Mekkora keresztmetszet csatlakoztatható?
Tömör, többeres és finom elemi szálas vezetőből 0,5–16 mm²; szigetelt érvéghüvellyel 0,5–10 mm². A közvetlen push-in tartomány külön feltétel.
Mekkora az Ex e II névleges terhelés?
550 V és 51 A; az alkalmazandó tanúsítási feltételekkel.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
fekete
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2010-1205
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
16,06 g/db
Cikkszám
4050821809227
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2010-1205 2 vezetékes átmenő sorkapocs, 10 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2010-1205 |
| GTIN / EAN | 4050821809227 |
| Terméktípus | TOPJOB S kétvezetékes átmenő sorkapocs |
Villamos adatok és alkalmazási csoportok
| IEC/EN60947-7-1 AC; III. túlfeszültségi kategória /3. szennyezettségi fok | 800 V; 8 kV; 57 A |
|---|---|
| IEC/EN60947-7-1 AC; III. túlfeszültségi kategória /2. szennyezettségi fok | 1000 V; 8 kV; 57 A |
| IEC/EN60947-7-1 AC; legnagyobb vezeték-keresztmetszethez tartozó áram | 76 A, mindkét III/3 és III/2 feltételnél |
| IEC/EN60947-7-1 AC; II/2 | Nincs számszerű érték megadva. |
| IEC/EN60947-7-1 DC; III/2 | 1500 V; 8 kV; névleges áram nincs megadva. |
| IEC/EN60947-7-1 DC; III/3 és II/2 | Nincs számszerű érték megadva. |
| UL1059; B és C felhasználási csoport | 600 V; 65 A; D csoporthoz nincs érték megadva. |
| CSA22.2 No.158; B és C felhasználási csoport | 600 V; 65 A; D csoporthoz nincs érték megadva. |
| EN szerinti Ex e II méretezési feszültség és áram | 550 V; 51 A |
| Ex kiértékelés | ATEX: PTB05ATEX1070U; IECEx: PTB06.0003U; Ex eb IIC Gb |
| Veszteségi teljesítmény pólusonként/potenciálonként | 1,8194 W, az ehhez megadott 57 A névleges áramnál |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00056 Ω |
Vezetékcsatlakozás

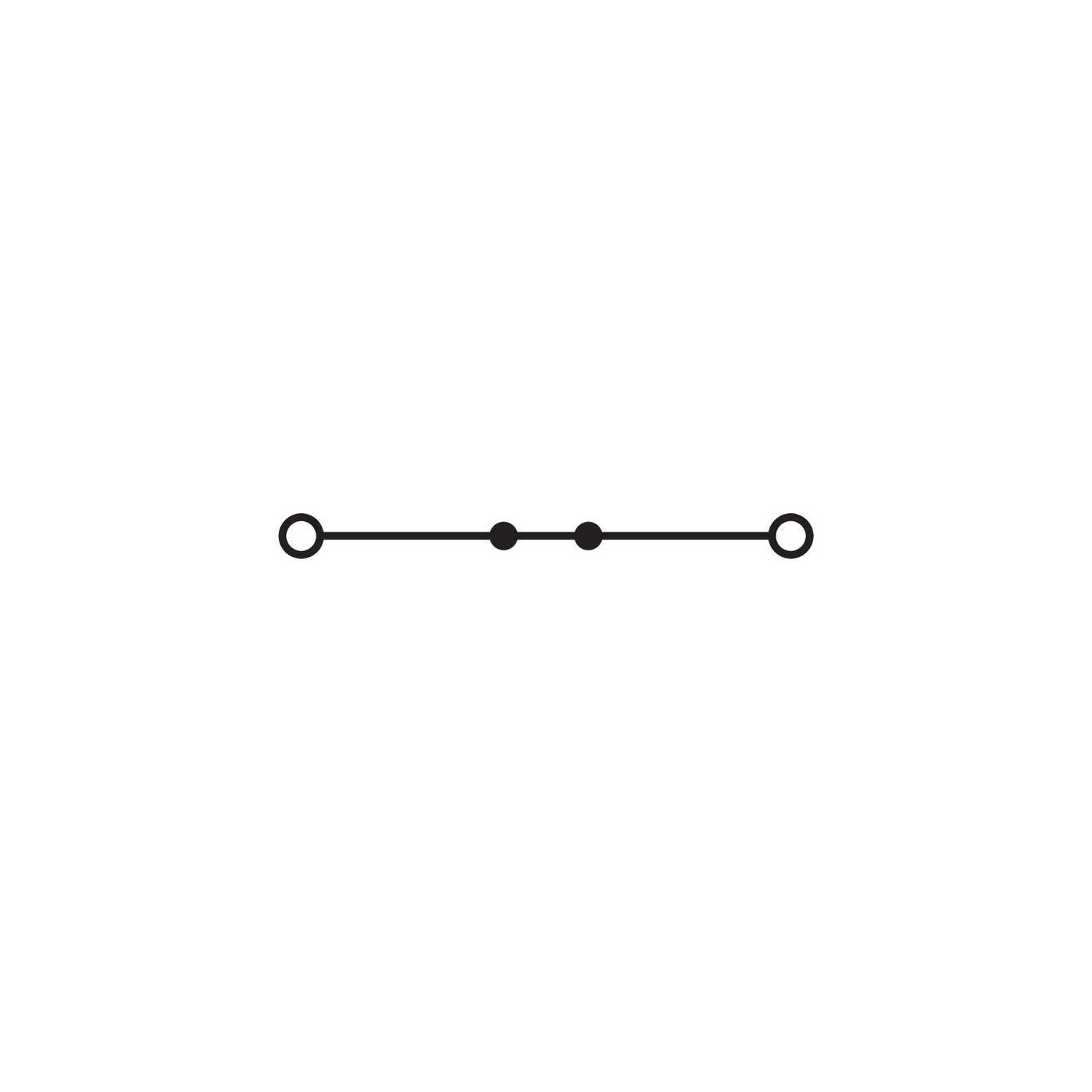

| Csatlakozási pontok /potenciálok /szintek száma | 2 /1 /1 |
|---|---|
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 10 mm² |
| Tömör vezeték | 0,5–16 mm² /20–6 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 4–16 mm² /14–6 AWG |
| Többeres vezeték | 0,5–16 mm² /20–6 AWG |
| Finom elemi szálas vezeték | 0,5–16 mm² /20–6 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–10 mm² /20–8 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 4–10 mm² /12–8 AWG |
| Kisebb keresztmetszet push-in bekötése | A vezető tulajdonságaitól függően kisebb keresztmetszet is közvetlenül betolható; az AWG-adatok IEC szerinti átszámítások. |
| Csupaszolási hossz | 17–19 mm /0,67–0,75 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 10 mm /0,394 inch |
|---|---|
| Magasság a mérettáblázatban | 67,8 mm /2,669 inch |
| Mélység a DIN kalapsín felső részétől | 36,9 mm /1,453 inch |
| Teljes mélység | 43,5 mm /1,713 inch |
| Rögzítés | DIN35-sín; DIN35 ×15 és DIN35 ×7,5 mm |
| Jelölés helye | Középen és oldalt |
| Szín | Fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,287 MJ |
| Tömeg | 18,1 g |
| Feldolgozási hőmérséklet | −35…+85 °C |
| Folyamatos működési hőmérséklet | −60…+105 °C |
Vasúti környezeti vizsgálatok
| Vasúti vizsgálat alapja | DIN EN50155 (VDE0115-200):2022-06; gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN61373 (VDE0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési zajszerű rezgés; 8. szakasz | Teljesített teszt; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X/Y/Z |
| Működési rezgés ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt |
| Szimulált élettartam emelt zajszerű rezgéssel; 9. szakasz | Teljesített teszt; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X/Y/Z |
| Szimulált élettartam kibővített vizsgálata | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt |
| Ütésállóság; 10. szakasz | Teljesített teszt; fél-szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X/Y/Z |
| Ütésvizsgálat kibővített ellenőrzése | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt/után: megfelelt |
| Gördülő jármű berendezésének ütés- és rezgésvizsgálata | Megfelelt |
Alkalmazási feltételek és eltérő megadások
| Névleges és megengedett legnagyobb áram | Az IEC AC névleges áram 57 A; a legnagyobb keresztmetszethez külön 76 A szerepel. UL/CSA szerint 65 A, Ex e II esetén 51 A; a feltételek nem felcserélhetők. |
|---|---|
| AC és DC értékek | A 800 V és 1000 V AC külön szennyezettségi fokhoz tartozik. Az 1500 V DC csak III/2 mellett szerepel, áramérték nélkül; nem általános 1500 V-os AC-adat. |
| Vezetéktípusok saját korlátai | A 16 mm² felső határ tömör, többeres és finom elemi szálas vezetőre vonatkozik. Szigetelt érvéghüvellyel 10 mm² a felső határ. A metrikusan azonos 4 mm² push-in alsó határhoz a tömör vezetéknél 14 AWG, az érvéghüvelyes finomsodratúnál 12 AWG szerepel; a megadások külön maradnak. |
| Egyedi áthidalók kialakításának családhatára | Az áthidalóérintkezők megbontásával/eltávolításával készített egyedi áthidaló művelete a 2000/2001/2002/2004 sorozatra szerepel. Ebből nem következik a 2010-es áthidalók tördelhetősége. |
| Közösítés felépítése | Dupla aljzat és CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. A csillagpont-áthidaló motoralaplaphoz való csillagpont kialakítására szolgál. |
| Redukáló áthidaló és terhelés | Eltérő méretű sorkapcsok közé véglap szükséges. A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| A 2016-499 sorozati és keresztmetszet-hatóköre | 16/10 mm²-es, 2016/2010 sorozatú sorkapcsok közösítése 10/6/4/2,5 mm²-es, 2010/2006/2004/2002 sorozatú sorkapcsokkal. A termékspecifikus tartozéklista a 2216/2210–2210/2206/2204/2202 sorozatot is felsorolja. |
| A 2006-499 családpélda | 6/4 mm² (10/12 AWG), 2006/2004 sorozat közösítése 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozattal; ez külön családpélda, nem a saját 2010-es kapocs keresztmetszethatára. |
| AWG-eltérés a redukáló áthidaló képaláírásában | A 2016-499 családi leírása a 16/10 mm² mellé 16/8 AWG-t ír. A léptetési példa ugyanakkor 16 mm² mellé 6 AWG-t ad meg. Az eltérő gyári AWG-megadásokat nem szabad azonosnak tekinteni. |
| Nyitott oldali léptetési példák | Véglappal fedett nyitott csatlakozóoldalon: 16 mm² (6 AWG) és 10 mm² (8 AWG); azonos keresztmetszetű 6/4/2,5 mm² (10/12/14 AWG); példaként 16 és 6 mm², illetve 10 és 4 mm² közötti áthidalás. |
| Zárt oldali léptetési példák | Véglappal rendelkező zárt csatlakozóoldalon példaként 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG). |
| Vizsgálati tartozékok külön adatai | TOPJOB S csatlakozó 2 mm-es vizsgálóérintkezővel; 2009-174 adapter CAT I, 4 mm-es dugóhoz, 2000–2016 sorozatokhoz; 2009-182 adapter legfeljebb 2,5 mm² (12 AWG) vizsgálóvezeték szerszám nélküli csatlakoztatására, 2000–2016 sorozatokhoz. Ezek nem a sorkapocs vezetékhatárát módosítják. |
| A jelölőtartó elhelyezése | A 2009-193 csoportjelölő-tartó a 2001–2016 sorozatokhoz való; véglapon nem használható. |
| Ex alkalmazás határa | A saját Ex e II adatok 550 V és 51 A. A kék tokozású átmenő sorkapcsokra vonatkozó Ex i családmondat nem teszi ezt a fekete változatot kék Ex i kivitelűvé. A tanúsítás és a gyártói alkalmazási feltételek együtt irányadók. |
| Ex e/Ex i elkülönítés | Az Ex e és Ex i áramkörök feszültség alatt álló részei között az EN50020 szerint legalább 50 mm szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó alkalmazható, közvetlenül mögötte véglappal. A sorkapcsok és elválasztólapok mozgatható lábai egy irányba nézzenek. |
| Ex elrendezés sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A családi elrendezés nem ad felmentést a konkrét tanúsítás feltételei alól. |
| Szín és szemléltető fotó | A saját szín fekete; a szürke termékfotó „Az ábrához hasonlóan” megjelölésű, és nem módosítja a változat színét. |
Tanúsítványok és nyilatkozatok
| CCA; EN60947 | NTR NL7876 |
|---|---|
| CSA; C22.2 No.158 | 70111238 |
| DEKRA; EN60947 | 71-145803 |
| KEMA/KEUR; EN60947 | 71-119201 |
| UL; UL1059 | E45172 |
| ATEX megfelelőségi tanúsító nyilatkozat | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| AEx; UL60079 | E185892 (Ex e II) |
| ATEX; EN60079 | PTB05ATEX1070U; II2G Ex eb IIC, illetve IM2 Ex eb I Mb |
| CCC; GB/T3836.3 | 2020312313000161; Ex eb IIC Gb, Ex eb I Mb |
| IECEx; IEC60079 | IECEx PTB06.0003U; Ex eb IIC Gb és Ex eb I Mb |
| INMETRO; IEC60079 | TÜV12.1311U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2010-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2010-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2010-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2010-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2010-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2010-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 2010-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 2010-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 2010-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 2010-405/011-000 | Csillagkapcsoláshoz áthidaló; 3irányú; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 285-430 | Redukáló áthidaló; 285-től (35mm²) 2016/2010-ig sorozatokhoz; szigetelt; szürke |
| 2010-100 | Érintésvédő; az érintésvédelmi borítás megvédi a használaton kívüli vezeték-bemeneteket; sárga |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2010-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2010-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-284 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-289 | Érvéghüvely; Hüvely 10 mm² / AWG8; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-286 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-287 | Érvéghüvely; Hüvely 4 mm² / AWG12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-288 | Érvéghüvely; Hüvely 6 mm² / AWG10; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; sárga |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8mm; részben szigetelt szárral; többszínű |
| 2010-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2010-1205 2 vezetékes átmenő sorkapocs, 10 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete használati útmutató
Vezető előkészítése és közvetlen push-in bekötése
1
A rézvezetőt 17–19 mm hosszan csupaszold.
2
A tömör, illetve érvéghüvelyes vezetőt közvetlen benyomással csatlakoztasd, a saját tartomány megtartásával: tömör vezető 4–16 mm² /14–6 AWG, érvéghüvelyes finomsodratú vezető 4–10 mm² /12–8 AWG.
Vezeték behelyezése működtetőszerszámmal
Az érvéghüvely nélküli finom elemi szálas vezetőt és a közvetlenül be nem nyomható kis keresztmetszetű vezetőt működtetőszerszámmal csatlakoztasd. A megadott működtetőszerszám 210-721, 5,5 ×0,8 mm-es pengével.
1
A kapocspont nyitásához függőlegesen helyezd be a működtetőszerszámot.
2
A vezetéket a vezetőnyílásba csatlakoztasd; a vezetékbevezetés szöge kisebb mint 15°.
Dugaszolható áthidaló eltávolítása
1
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót.
2
Legfeljebb öt érintkezős áthidalónál középen működtesd a szerszámot; ötnél több érintkezőnél felváltva a két oldalon.
Redukáló áthidaló alkalmazása
1
A közösítendő sorkapcsok közé helyezz véglapot.
2
A kimenő áramkörök összáramát tartsd a redukáló vagy dugaszolható áthidaló névleges árama alatt, illetve legfeljebb azon.
A 2016-499 a 2016/2010 és 2010/2006/2004/2002 sorozatok közötti, fent részletezett közösítéshez szerepel. A kisebb sorozatú áthidalók érintkezőinek kitörésére adott családi művelet nem általánosítható a 2010-es áthidalókra.
Jelölés
1
Pattintsd a WMB Inline jelölőt a jelölősávba.
2
A 2009-193 csoportjelölő-tartót ne használd véglapon.
Ex e/Ex i elválasztás a gyári elrendezés szerint
A saját változat Ex e II feltétele 550 V /51 A. A kék tokozású változatokra közölt Ex i alkalmasság nem ennek a fekete kapocsnak a színadata vagy külön Ex i minősítése.
1
Közös DIN-sínen az Ex e II és Ex i sorkapocssáv közé helyezz Ex e/Ex i elválasztólapot; közvetlenül az elválasztó mögötti sorkapocsra helyezz véglapot.
2
A sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek.
3
Az Ex e és Ex i áramkörök feszültség alatt álló részei között tartsd meg az EN50020 szerint megadott legalább 50 mm távolságot.
Az elrendezés és az összes alkalmazandó tanúsítási, gyártói feltétel együtt irányadó.
Közösítési és alkalmazási feltételek
| Névleges és megengedett legnagyobb áram | Az IEC AC névleges áram 57 A; a legnagyobb keresztmetszethez külön 76 A szerepel. UL/CSA szerint 65 A, Ex e II esetén 51 A; a feltételek nem felcserélhetők. |
|---|---|
| AC és DC értékek | A 800 V és 1000 V AC külön szennyezettségi fokhoz tartozik. Az 1500 V DC csak III/2 mellett szerepel, áramérték nélkül; nem általános 1500 V-os AC-adat. |
| Vezetéktípusok saját korlátai | A 16 mm² felső határ tömör, többeres és finom elemi szálas vezetőre vonatkozik. Szigetelt érvéghüvellyel 10 mm² a felső határ. A metrikusan azonos 4 mm² push-in alsó határhoz a tömör vezetéknél 14 AWG, az érvéghüvelyes finomsodratúnál 12 AWG szerepel; a megadások külön maradnak. |
| Egyedi áthidalók kialakításának családhatára | Az áthidalóérintkezők megbontásával/eltávolításával készített egyedi áthidaló művelete a 2000/2001/2002/2004 sorozatra szerepel. Ebből nem következik a 2010-es áthidalók tördelhetősége. |
| Közösítés felépítése | Dupla aljzat és CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. A csillagpont-áthidaló motoralaplaphoz való csillagpont kialakítására szolgál. |
| Redukáló áthidaló és terhelés | Eltérő méretű sorkapcsok közé véglap szükséges. A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| A 2016-499 sorozati és keresztmetszet-hatóköre | 16/10 mm²-es, 2016/2010 sorozatú sorkapcsok közösítése 10/6/4/2,5 mm²-es, 2010/2006/2004/2002 sorozatú sorkapcsokkal. A termékspecifikus tartozéklista a 2216/2210–2210/2206/2204/2202 sorozatot is felsorolja. |
| A 2006-499 családpélda | 6/4 mm² (10/12 AWG), 2006/2004 sorozat közösítése 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozattal; ez külön családpélda, nem a saját 2010-es kapocs keresztmetszethatára. |
| AWG-eltérés a redukáló áthidaló képaláírásában | A 2016-499 családi leírása a 16/10 mm² mellé 16/8 AWG-t ír. A léptetési példa ugyanakkor 16 mm² mellé 6 AWG-t ad meg. Az eltérő gyári AWG-megadásokat nem szabad azonosnak tekinteni. |
| Nyitott oldali léptetési példák | Véglappal fedett nyitott csatlakozóoldalon: 16 mm² (6 AWG) és 10 mm² (8 AWG); azonos keresztmetszetű 6/4/2,5 mm² (10/12/14 AWG); példaként 16 és 6 mm², illetve 10 és 4 mm² közötti áthidalás. |
| Zárt oldali léptetési példák | Véglappal rendelkező zárt csatlakozóoldalon példaként 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG). |
| Vizsgálati tartozékok külön adatai | TOPJOB S csatlakozó 2 mm-es vizsgálóérintkezővel; 2009-174 adapter CAT I, 4 mm-es dugóhoz, 2000–2016 sorozatokhoz; 2009-182 adapter legfeljebb 2,5 mm² (12 AWG) vizsgálóvezeték szerszám nélküli csatlakoztatására, 2000–2016 sorozatokhoz. Ezek nem a sorkapocs vezetékhatárát módosítják. |
| A jelölőtartó elhelyezése | A 2009-193 csoportjelölő-tartó a 2001–2016 sorozatokhoz való; véglapon nem használható. |
| Ex alkalmazás határa | A saját Ex e II adatok 550 V és 51 A. A kék tokozású átmenő sorkapcsokra vonatkozó Ex i családmondat nem teszi ezt a fekete változatot kék Ex i kivitelűvé. A tanúsítás és a gyártói alkalmazási feltételek együtt irányadók. |
| Ex e/Ex i elkülönítés | Az Ex e és Ex i áramkörök feszültség alatt álló részei között az EN50020 szerint legalább 50 mm szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó alkalmazható, közvetlenül mögötte véglappal. A sorkapcsok és elválasztólapok mozgatható lábai egy irányba nézzenek. |
| Ex elrendezés sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A családi elrendezés nem ad felmentést a konkrét tanúsítás feltételei alól. |

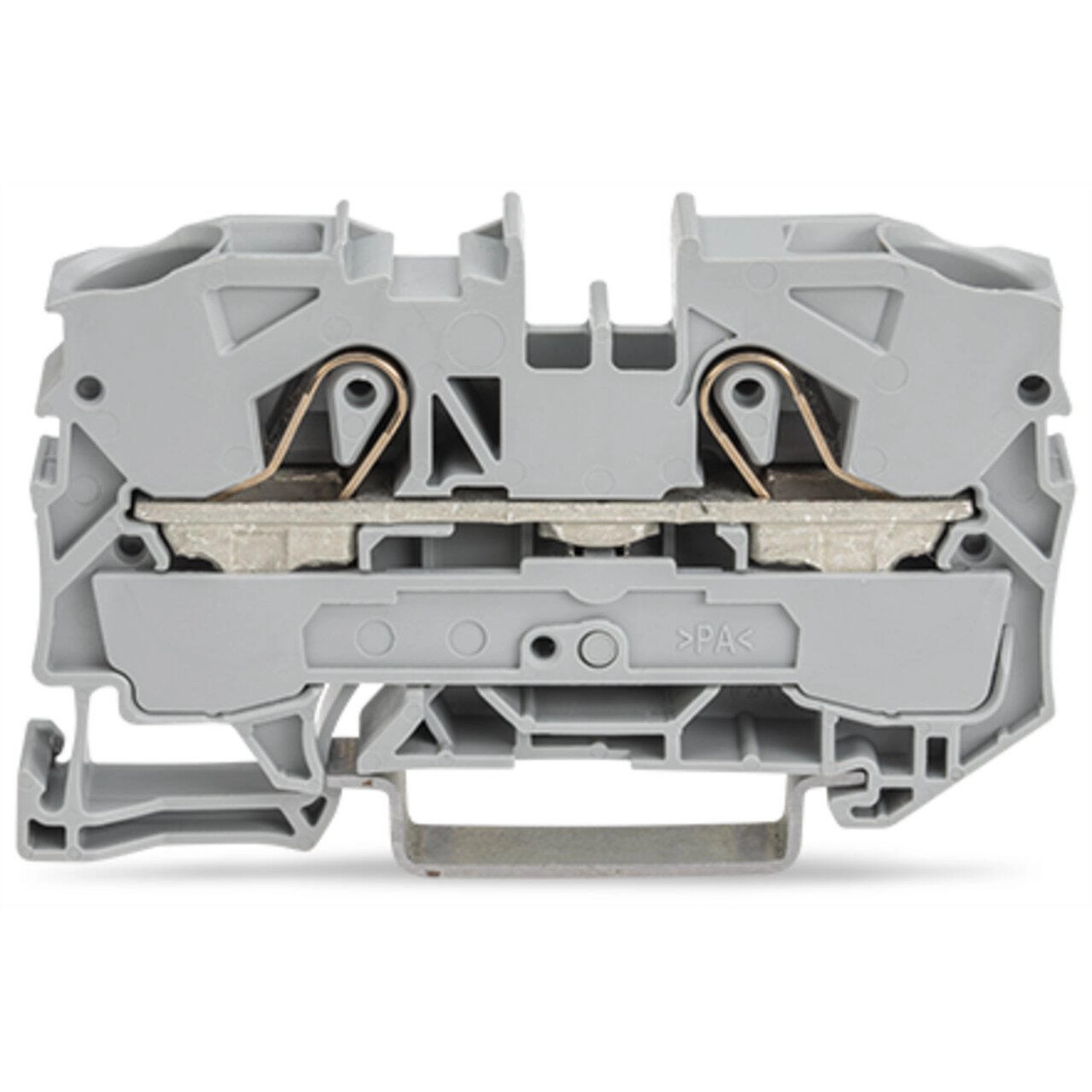

| Szín és szemléltető fotó | A saját szín fekete; a szürke termékfotó „Az ábrához hasonlóan” megjelölésű, és nem módosítja a változat színét. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
