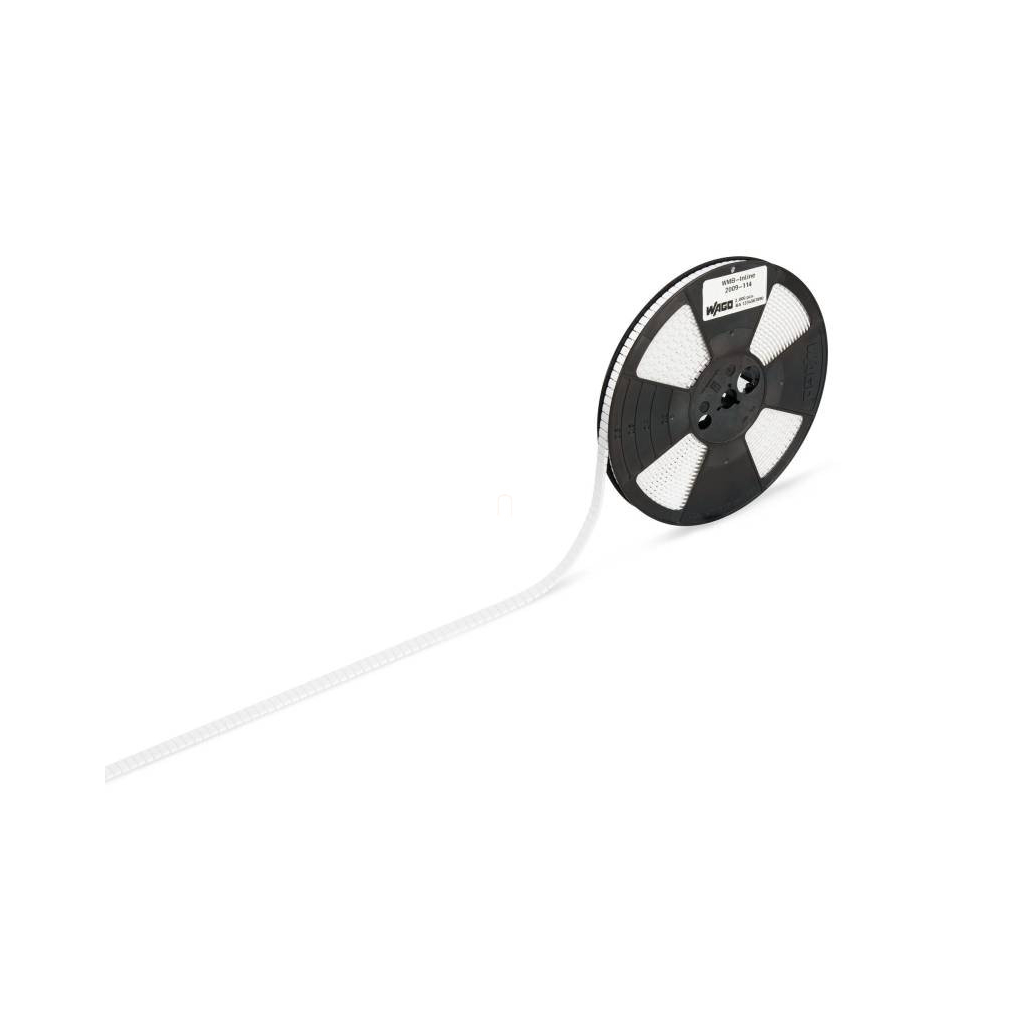

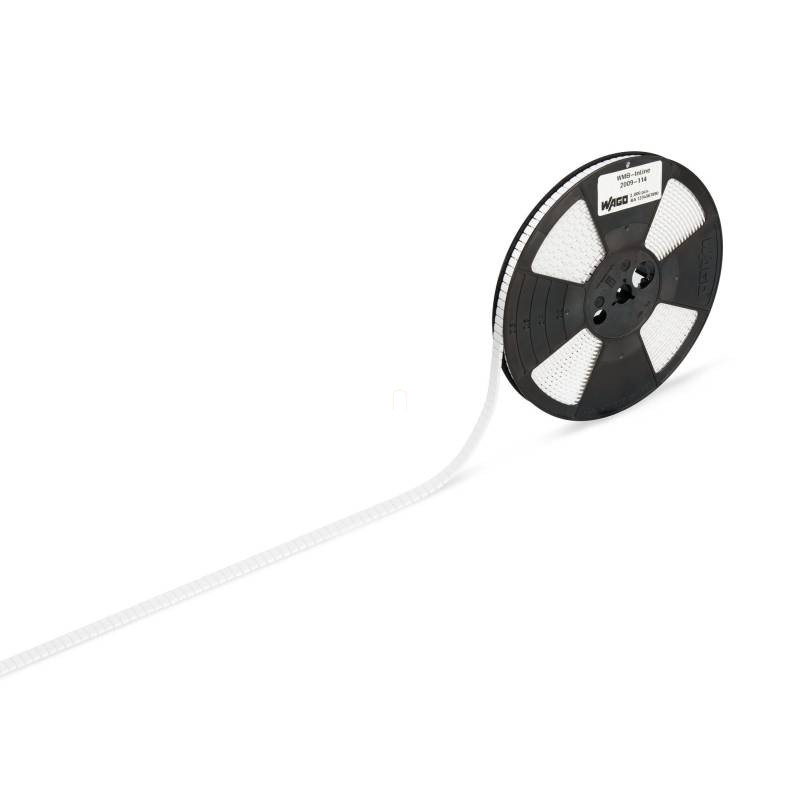

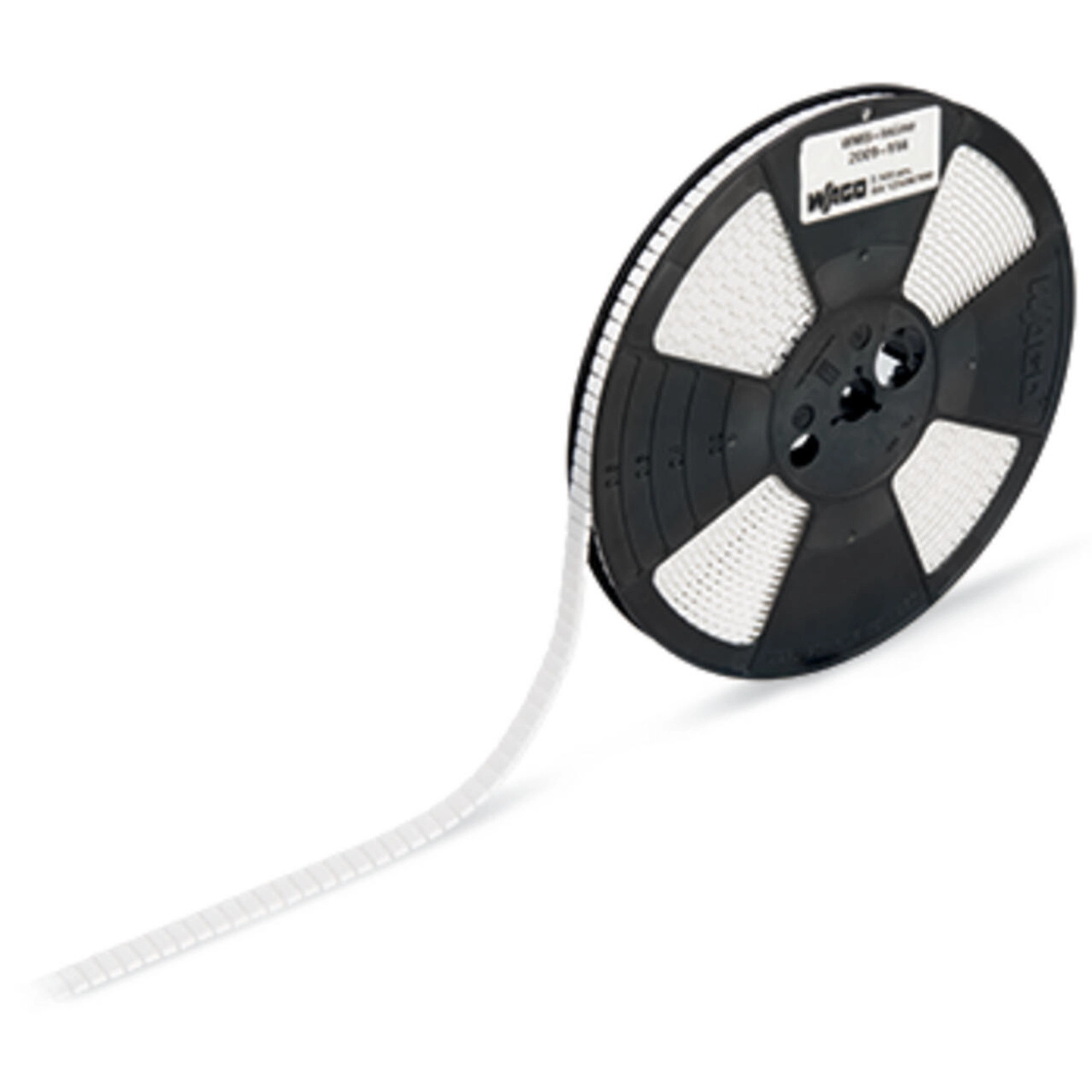

Wago 2009-114 WMB Inline jelölő Smart Printerhez, 2000 db/tekercs, 4–4,2 mm-ig nyújtható, üres, bepattintható, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 2009-114 fehér, felirat nélküli WMB-Inline jelölőanyag Smart Printer termotranszfer nyomtatóhoz. Egy tekercsen 2000 darab 4 mm-es jelölő található. Bepattintható, halogénmentes kivitel. Felhasználási területe: WAGO sínre rögzíthető sorkapcsokhoz.
Jelölés, méretek és használati feltételek
| Alkalmazás | WAGO sínre rögzíthető sorkapcsokhoz |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Összeállítási forma | Tekercs |
| Jelölők száma | 2000 WMB jelölő (4 mm)/tekercs |
| Rögzítés típusa | Bepattintható |
| Jelölő/szalag szélessége | 4 … 4,2 mm |
| Jelölőszélesség | 4 mm |
| UL94 szerinti gyúlékonysági osztály | V2 |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| Szín | Fehér |
| UV-állóság | EN60068-2-5:2010, B. eljárás |
| Halogénmentes | Igen |
| Tömeg | 124,2 g |
| Tűzterhelés | 2,368 MJ |
| Nyújthatóság | 4 mm-ről 4,2 mm-re nyújtható |
Az egyes megadások értelmezése
| Kiszerelés és jelölőméret | 2000 darab 4 mm-es WMB jelölő tekercsen. A kereskedelmi csomagolási egység 1 db; ez a tekercsen lévő jelölők számától külön adat. |
|---|
Vasúti vizsgálatok
| Vizsgálati előírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített teszt; 5–150 Hz; 0,101 g; tengelyenként 10 perc; X, Y, Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített teszt; megnövelt zajszintű vibráció; 5–150 Hz; 0,572 g; tengelyenként 5 óra; X, Y, Z |
| Élettartam-vizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállóság | 10. szakasz szerint teljesített teszt; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y, Z |
| Gyorsulási értékek feltétele | Mindhárom vizsgálatnál a minden tengelyre használt legmagasabb tesztszint szerepel. |
| Ütésvizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek összesített ütés- és rezgésvizsgálata | Megfelelt |
| Gyártói nyilatkozat | Railway Ready; WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 258-5007 | Smart Printer henger WMB-Inline WAGO (2009-115, -114, -113) jelölőanyaghoz; 1 csiszolóeszköz |
|---|
Kereskedelmi csomagolás
| Kereskedelmi egység | 1 db |
|---|---|
| Csomagolás típusa | Táska |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány jelölő van egy tekercsen?
2000 darab, 4 mm-es jelölő.
Milyen henger szükséges?
258-5007 típusú Smart Printer henger.
Milyen jelölőfoglalathoz használható?
WAGO sínre rögzíthető sorkapcsok jelölőnyílásához.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 2009-114 WMB Inline jelölő Smart Printerhez, 2000 db/tekercs, 4–4,2 mm-ig nyújtható, üres, bepattintható, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2009-114 |
| GTIN / EAN | 4045454744908 |
| Terméktípus | WMB-Inline jelölőanyag |
Jelölés, méretek és használati feltételek
| Alkalmazás | WAGO sínre rögzíthető sorkapcsokhoz |
|---|---|
| Jelölési módszer | Termotranszfer |
| Felirat | Felirat nélküli |
| Nyomtató | Smart Printer termotranszfer nyomtató |
| Összeállítási forma | Tekercs |
| Jelölők száma | 2000 WMB jelölő (4 mm)/tekercs |
| Rögzítés típusa | Bepattintható |
| Jelölő/szalag szélessége | 4 … 4,2 mm |
| Jelölőszélesség | 4 mm |
| UL94 szerinti gyúlékonysági osztály | V2 |
| Elkenődéssel szembeni ellenállás | A 258-5005 tintaszalaggal együtt |
| Szín | Fehér |
| UV-állóság | EN60068-2-5:2010, B. eljárás |
| Halogénmentes | Igen |
| Tömeg | 124,2 g |
| Tűzterhelés | 2,368 MJ |
| Nyújthatóság | 4 mm-ről 4,2 mm-re nyújtható |
Az egyes megadások értelmezése
| Kiszerelés és jelölőméret | 2000 darab 4 mm-es WMB jelölő tekercsen. A kereskedelmi csomagolási egység 1 db; ez a tekercsen lévő jelölők számától külön adat. |
|---|
Vasúti vizsgálatok
| Vizsgálati előírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített teszt; 5–150 Hz; 0,101 g; tengelyenként 10 perc; X, Y, Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített teszt; megnövelt zajszintű vibráció; 5–150 Hz; 0,572 g; tengelyenként 5 óra; X, Y, Z |
| Élettartam-vizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállóság | 10. szakasz szerint teljesített teszt; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y, Z |
| Gyorsulási értékek feltétele | Mindhárom vizsgálatnál a minden tengelyre használt legmagasabb tesztszint szerepel. |
| Ütésvizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek összesített ütés- és rezgésvizsgálata | Megfelelt |
| Gyártói nyilatkozat | Railway Ready; WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 258-5007 | Smart Printer henger WMB-Inline WAGO (2009-115, -114, -113) jelölőanyaghoz; 1 csiszolóeszköz |
|---|
Kereskedelmi csomagolás
| Kereskedelmi egység | 1 db |
|---|---|
| Csomagolás típusa | Táska |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 55121612 |
|---|---|
| eCl@ss 10.0 | 27-14-11-37 |
| eCl@ss 9.0 | 27-14-11-37 |
| ETIM 9.0 | EC000761 |
| ETIM 10.0 | EC000761 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2009-114 WMB Inline jelölő Smart Printerhez, 2000 db/tekercs, 4–4,2 mm-ig nyújtható, üres, bepattintható, fehér használati útmutató
A 2009-114 WMB-Inline jelölőanyag Smart Printer nyomtatón, külső letekercselőről használható. Az alábbi Smart Script kezelőfelület megnevezései a 4.2-es verziótól érvényes útmutatóhoz tartoznak; a nyomtatás igazításánál az 1.UW7U firmware megjelölése érvényes.
Henger és érzékelő
Használd a 258-5007 hengert.
A készülékházon és az érzékelőn található háromszögjel csúcsai közvetlenül egymás felé mutassanak.
A jelölőanyag befűzése
Helyezd a jelölőanyag tekercsét a külső letekercselőre. A letekeredés iránya balra mutasson; az anyag az óramutató járásával ellentétes irányban tekeredjen a nyomtató felé.
Vezesd az anyagot a nyomtató hátoldali adagolónyílásán keresztül.
Állítsd az anyagvezetőt a jelölőanyag szélességéhez. Az optimális beállítás: 1 mm + a jelölőanyag szélessége + 1 mm.
Új projekt és sablon kiválasztása
Ellenőrizd, hogy a Smart Script telepítése naprakész-e, és használd a szoftver aktuális változatát. A Projects nézetben add meg a projekt tárolási helyét, majd válaszd a + New project gombot.
A Project name mezőben fogadd el az Unnamed névből, a létrehozás dátumából és időpontjából álló alapértelmezett nevet, vagy írj be saját projektnevet. Válaszd a Select template lehetőséget.
A Templates nézet Template item number mezőjébe írd be a jelölőanyag cikkszámát, majd jelöld ki a megfelelő sablont.
A New project nézetben kattints a Continue creating project gombra. Ezután a munkaterületen elkezdheted az elrendezést és a feliratozást. A ? gomb az online súgót nyitja meg.
Feliratok megadása és elemek hozzáadása
Kattints egy feliratmezőre: az aktív mezőt zöld keret jelzi. Írd be a szöveget, majd a mezőn kívülre kattintva fogadd el.
A Project fülön add meg a szükséges elemszámot. A további elemek az eredeti elemtől jobbra jelennek meg.
Ha balra vagy jobbra külön szeretnél elemeket hozzáadni, a Project fülön kattints a feliratmezőt körülvevő világosszürke területre. A zöld keret megjelenése után kattints a + ikonra, és tartsd lenyomva az egérgombot. Az előugró ablakban add meg a balra, illetve jobbra hozzáadandó elemszámot.
Például 2 elem kerülhet balra és 3 jobbra. Az összes elemszámot az oldalsáv Total length mezője mutatja.
Automatikus számozás és importálás
A meglévő elemek alfanumerikus számozásához válaszd az Auto-Num fület, majd a Ctrl + A billentyűkombinációval jelöld ki az összes mezőt. Az oldalsávban állítsd be az értékeket és a felirat paramétereit, végül kattints az Accept gombra.
Automatikus elemhozzáadáshoz az Auto-Num fülön válaszd az Automatic adding of elements lehetőséget, majd a Ctrl + A billentyűkombinációt. Állítsd be az oldalsáv értékeit, és kattints az Accept gombra. Az 1–10 értéktartomány például 9 új elem automatikus hozzáadásával állítható elő egy meglévő elemből.
Feliratok *.xls, *.xlsx, *.txt, *.csv és *.dat fájlból is importálhatók. A további funkciókhoz a ? gombbal elérhető súgó ad tájékoztatást.
Nyomtatás és kalibrálás
A Menu menü Print pontjával, vagy a Ctrl + P billentyűkombinációval nyisd meg a nyomtatási ablakot.
A Settings oldalsávon válaszd ki a nyomtatót és add meg a példányszámot, majd kattints a Print gombra.
Ha a kalibrálás nem illeszkedik a nyomtatandó jelölőanyaghoz, a feladat leáll, és megjelenik a Recalibrate? párbeszédpanel. A Cancel megszakítja a feladatot; a Print anyway felülbírálja a figyelmeztetést és elindítja a nyomtatást; a Calibrate megszakítja a feladatot, és elvégzi a nyomtató kalibrálását.
Nyomatigazítás és nyomtatási erősség
Ha a felirat függőlegesen vagy vízszintesen eltolódik, illetve halvány vagy hiányos, a Print ablak Settings oldalsávjában módosíthatod a korrekciós értékeket. Az alábbi eltolási irányok az 1.UW7U firmware-hez tartoznak.
| Vertical Offset (mm) növelése | A felirat felfelé mozdul. |
|---|---|
| Vertical Offset (mm) csökkentése | A felirat lefelé mozdul. |
| Horizontal Offset (mm) növelése | A felirat jobbra mozdul. |
| Horizontal Offset (mm) csökkentése | A felirat balra mozdul. |
| Printing darkness csökkentése | A felirat világosabb lesz. |
A tintaszalag védelme
A Printing darkness 12-nél nagyobb értéke károsíthatja a tintaszalagot.
A korrekciók után végezz próbanyomtatásokat: ezek szükségesek ahhoz, hogy a nyomtató beállítsa és alkalmazza a korrekciós értékeket.
A jelölőanyag alkalmazása
Nagyobb sorkapcsok esetén válaszd le az egyedi jelölőt a WMB jelölőszalagról.
Pattintsd a jelölőszalagot a megfelelő jelölőnyílásba.
Kétoldalas jelölőtartónál a WMB jelölőszalag a tartó jelölőnyílásába pattintható.
