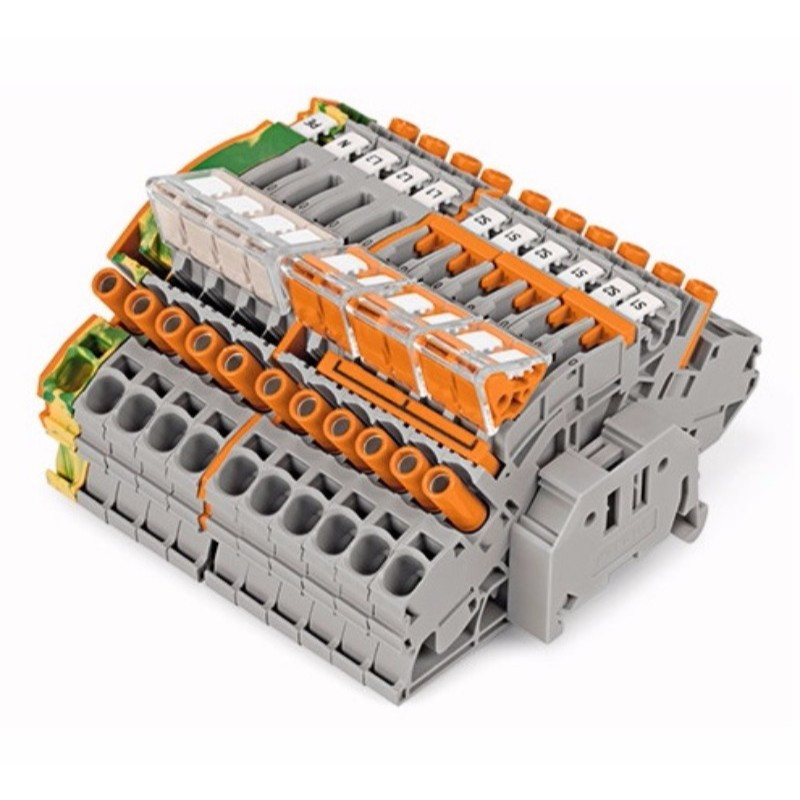

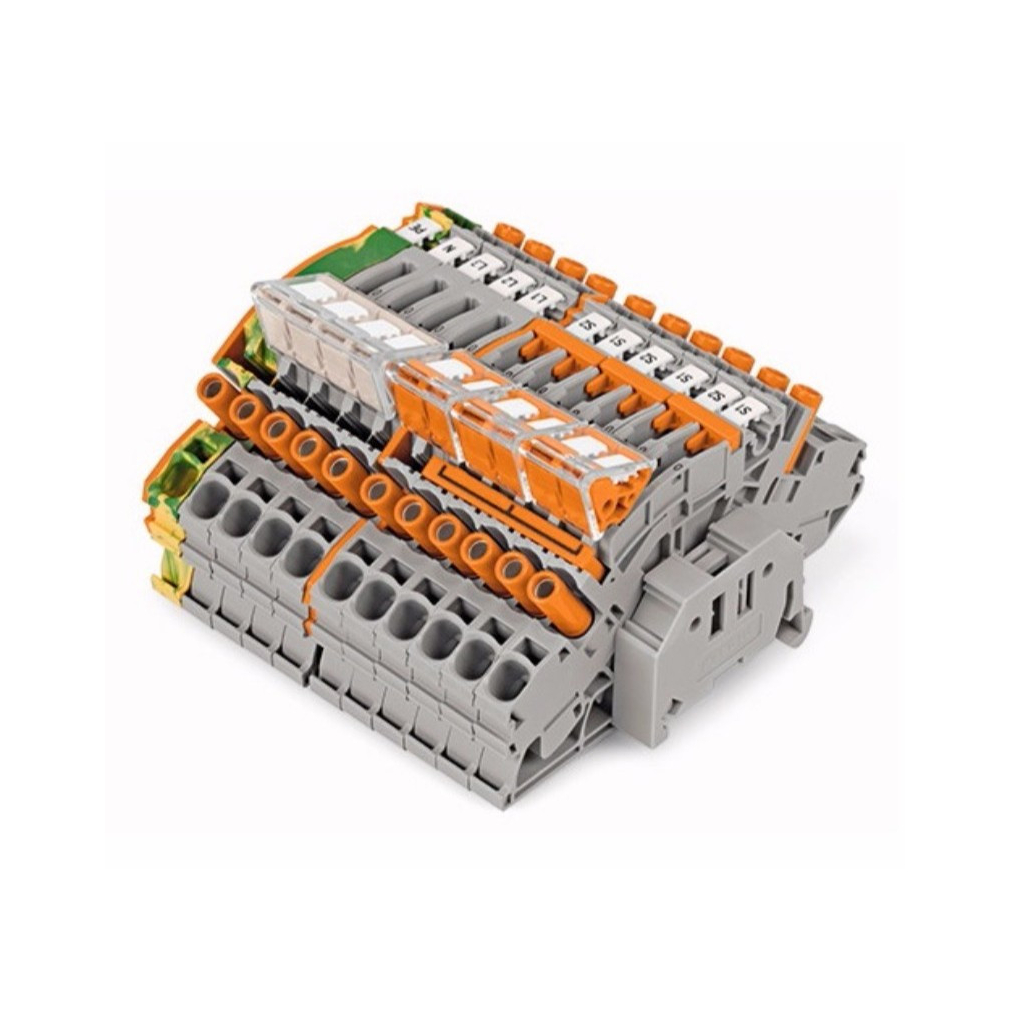

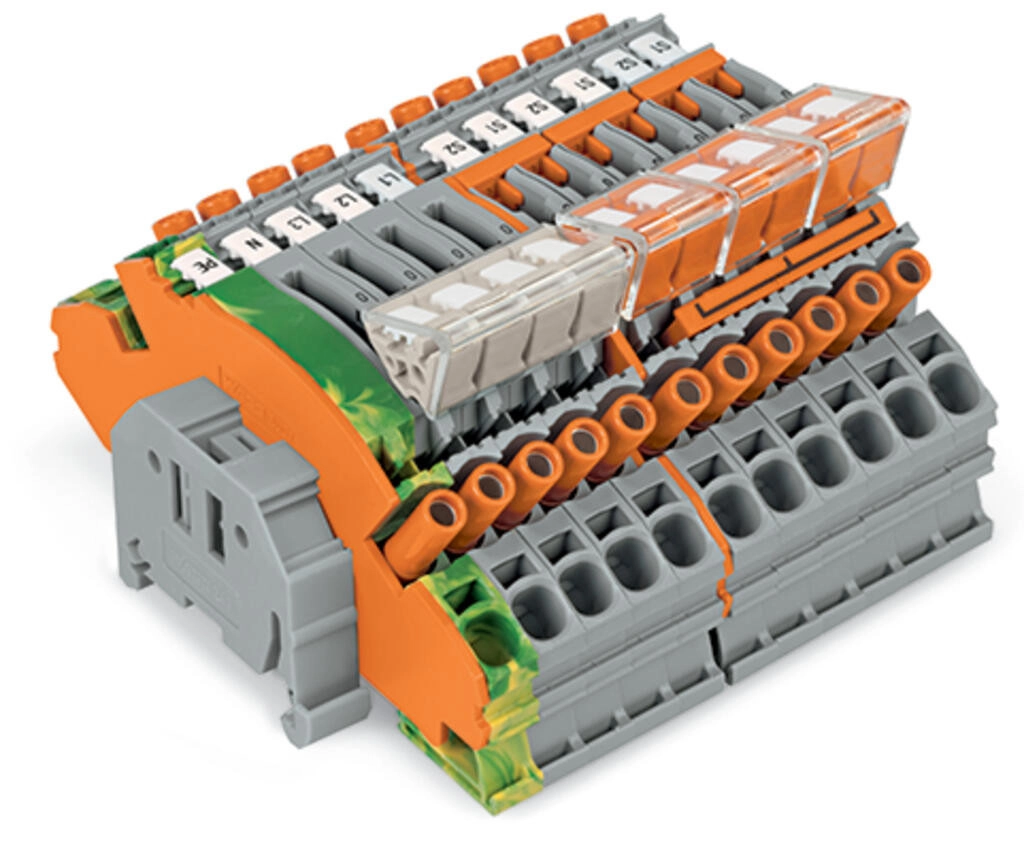

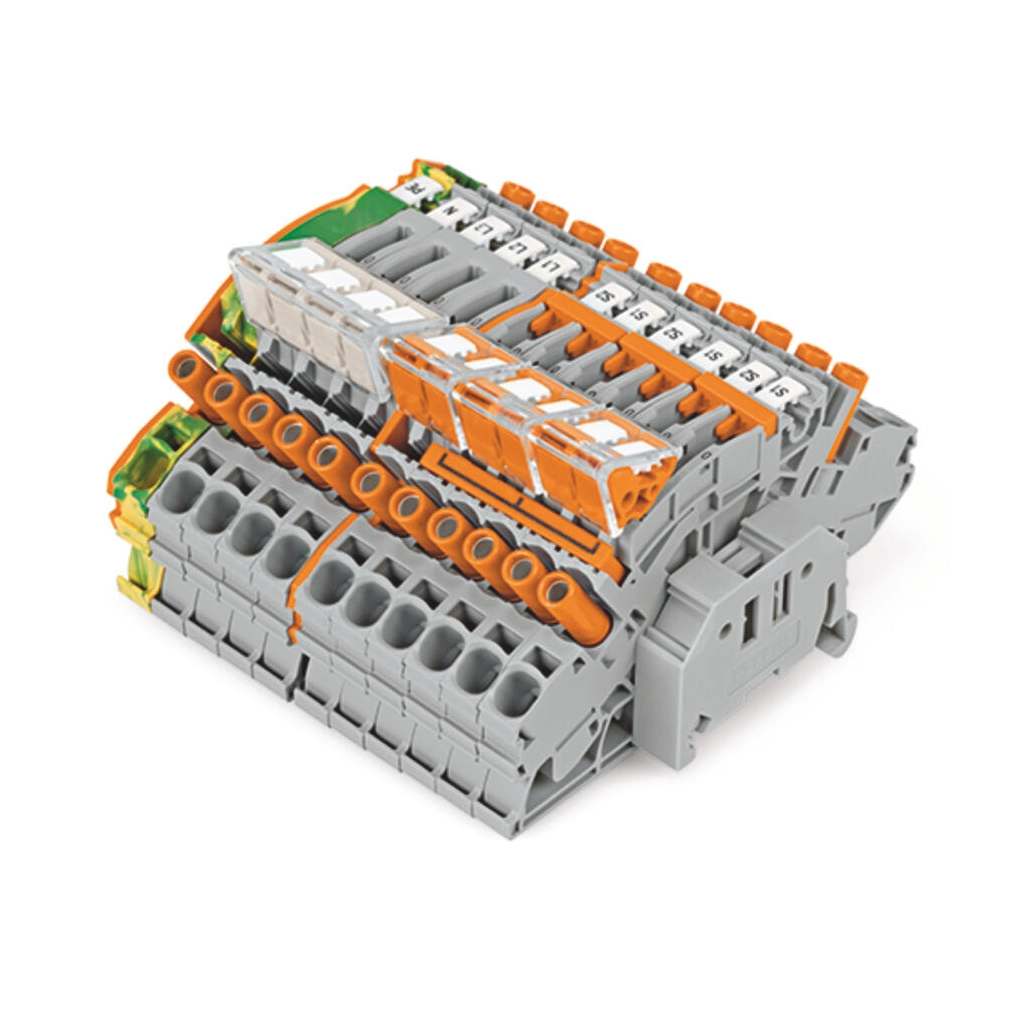

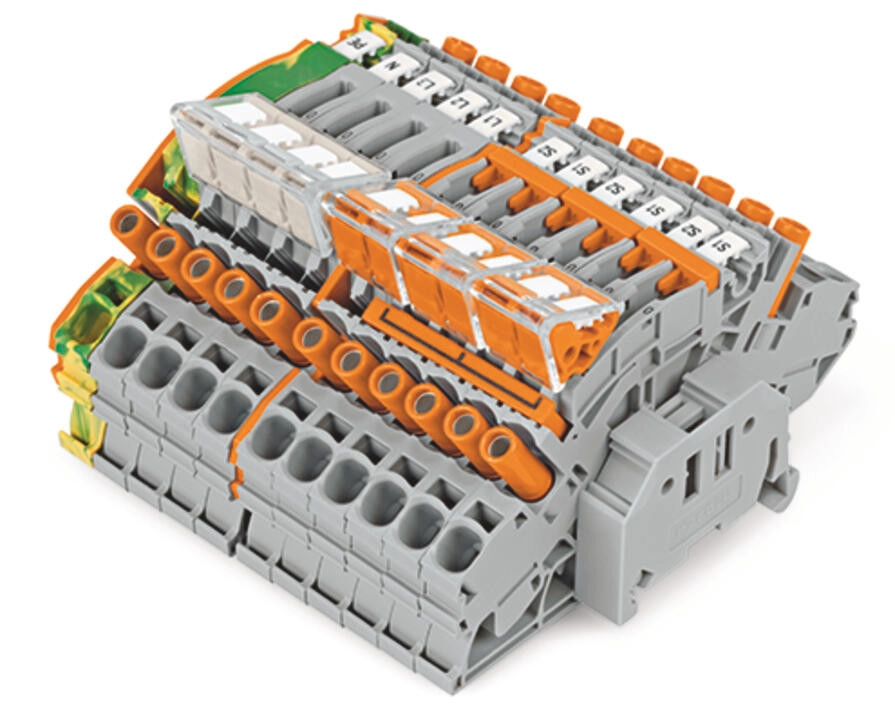

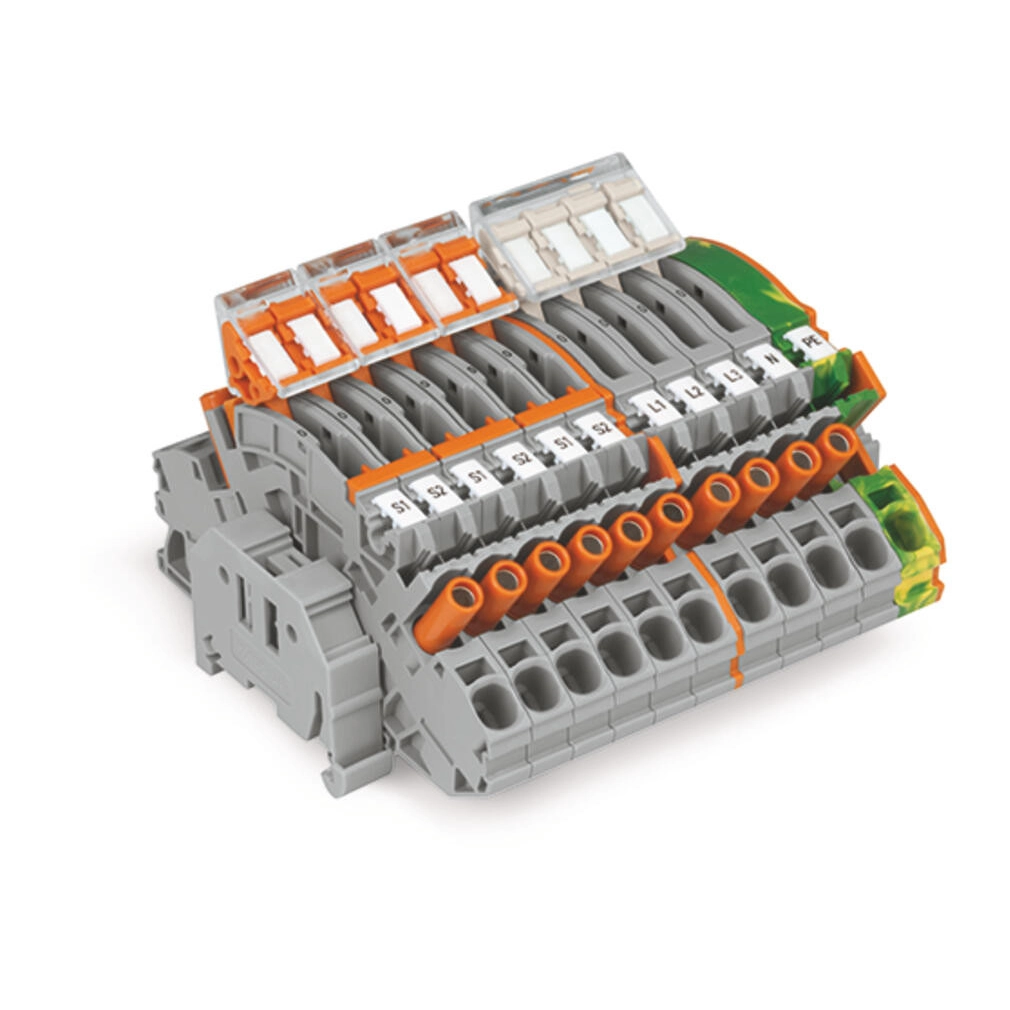

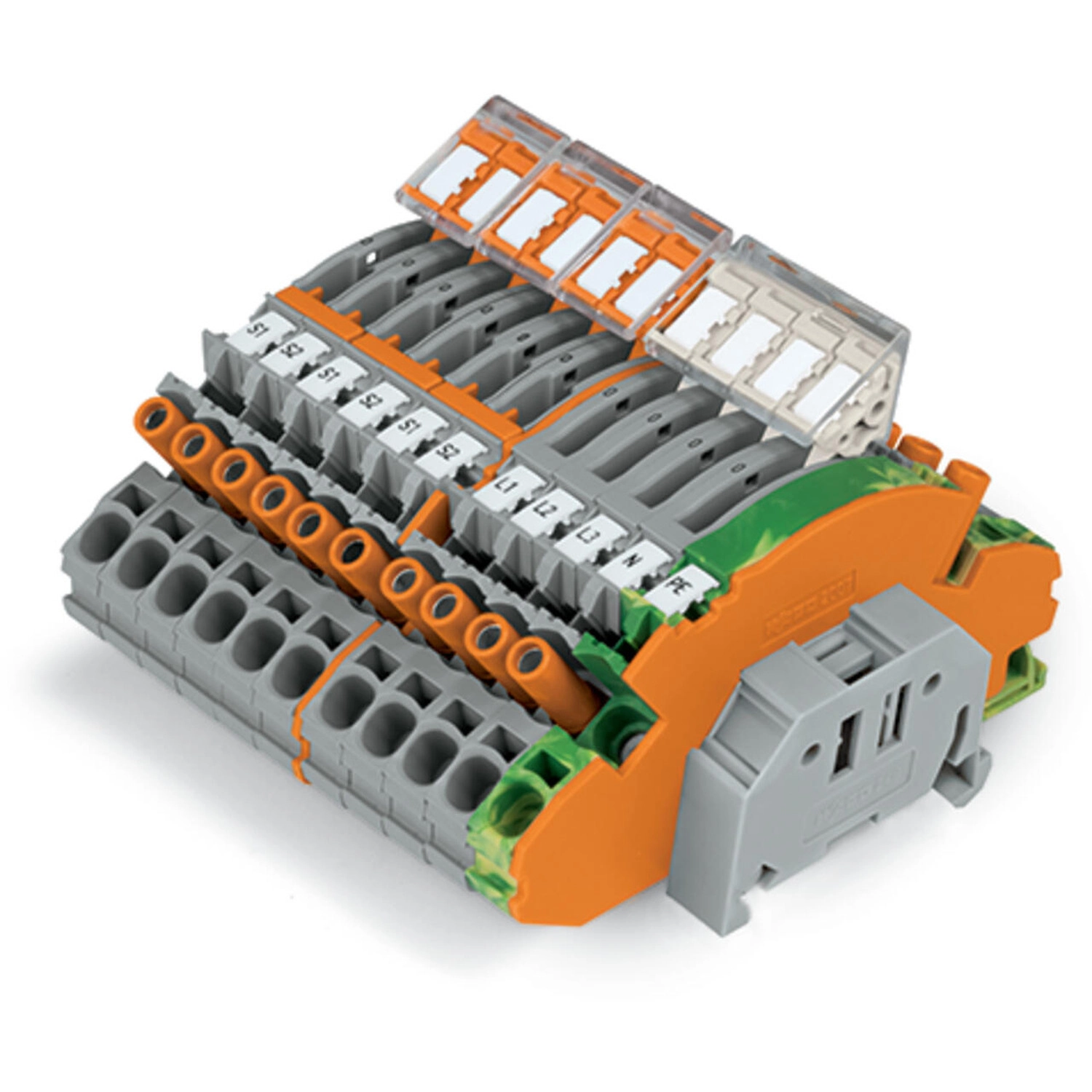

Wago 2007-8873 kompakt sorkapocs áram- és feszültségváltókhoz, 6 mm², Push-in CAGE CLAMP®, többszínű
RRP:52 283 Ft
36 925 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
35 438 Ft
nettó 27 904 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Áramváltó-sorkapocs, 2007-es sorozat. A Wago 2007-8873 áramváltó-sorkapocs egyszerűsíti a villamos szerelést. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik, és sokoldalúan használható. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés. Tartósan biztonságos csatlakozások.

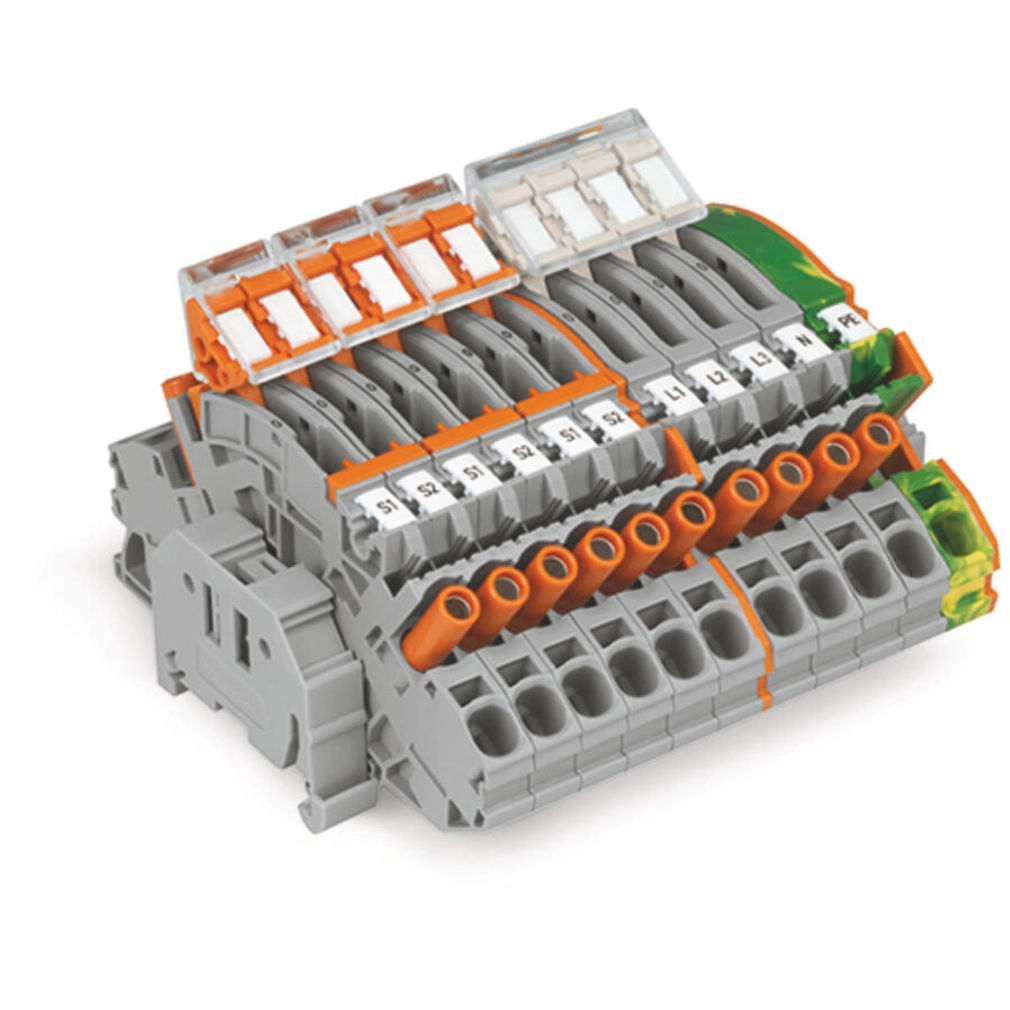

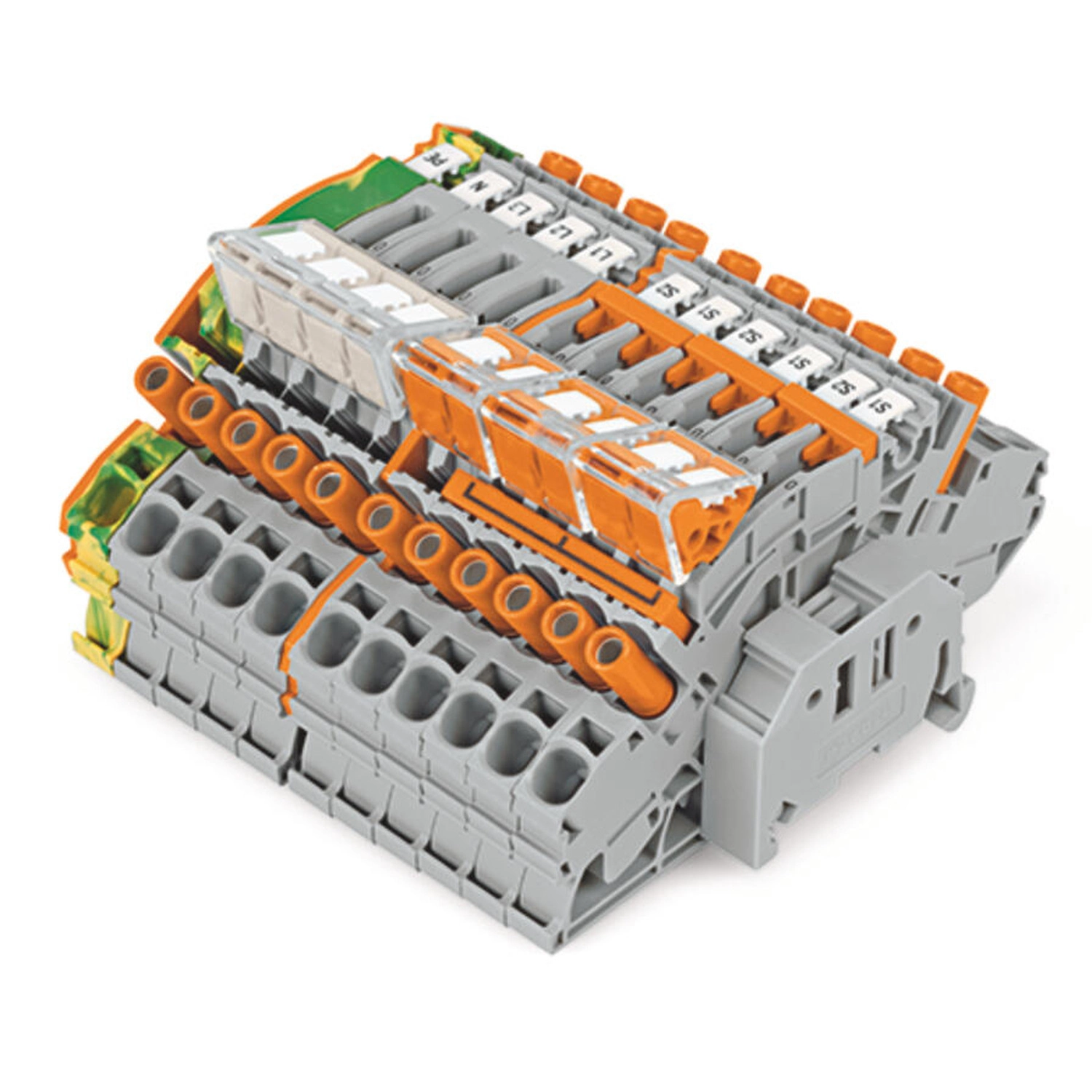

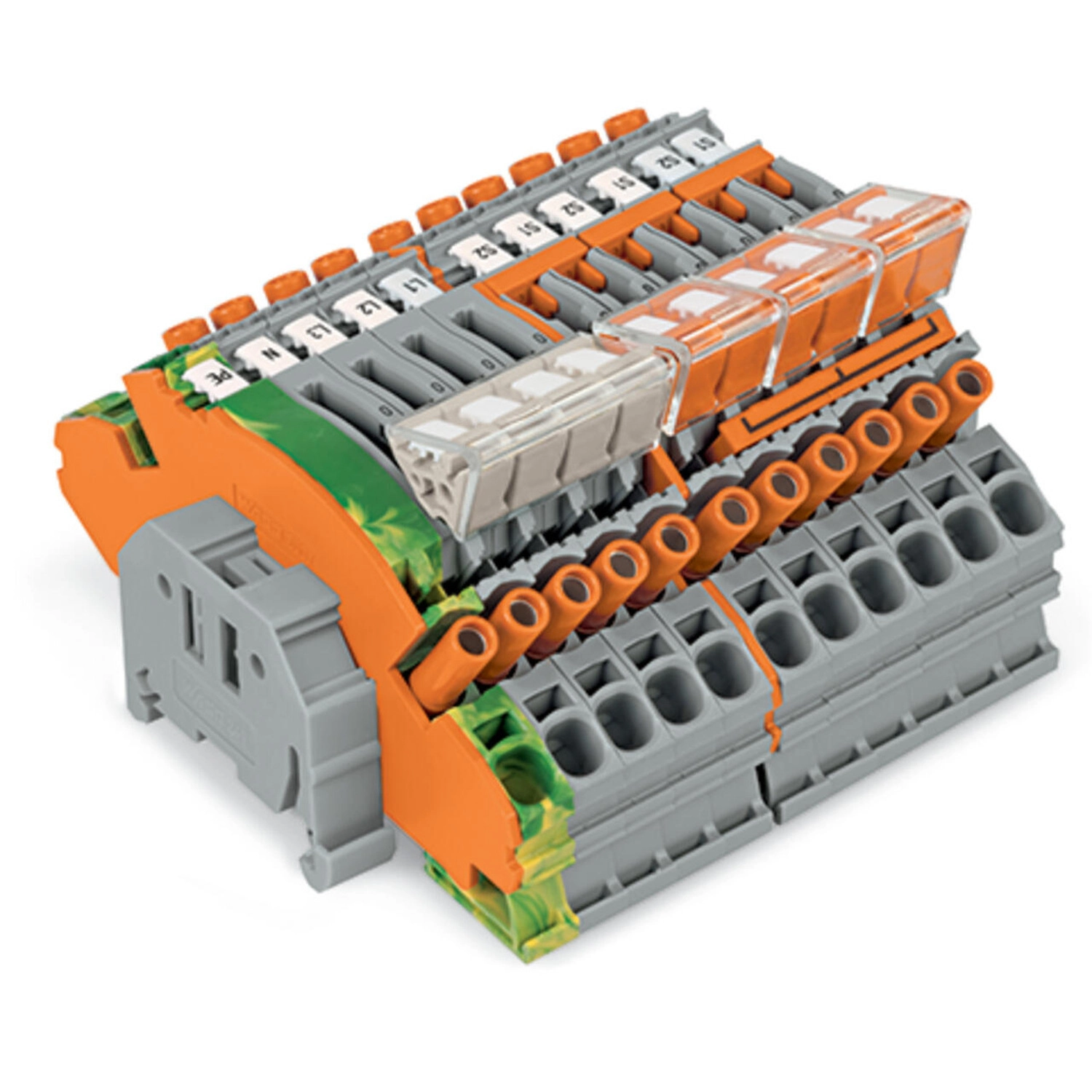

A Wago 2007-8873 többszínű kompakt sorkapocs áram- és feszültségváltókhoz 6 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. DIN 35 sínre rögzíthető, szélessége 112 mm, a vezeték csupaszolási hossza 13–15 mm.
Villamos adatok és feltételeik
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV |
|---|
Vezetékek és csatlakozás
| Szintek száma | 1 |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² / 10 AWG |
| Tömör rézvezető | 0,5–10 mm² / 20–8 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1–10 mm² / 14–8 AWG |
| Finom elemi szálas rézvezető | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelés nélküli érvéghüvellyel | 1,5–6 mm² / 16–10 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 2,5–6 mm² / 16–10 AWG |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 112 mm / 4,409 inch |
|---|---|
| Magasság | 99,6 mm / 3,921 inch |
| Mélység a DIN-sín felső élétől | 65,3 mm / 2,571 inch |
| Rögzítés | DIN 35 sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Vizsgálóhüvely színe | Narancssárga |
| Modulszélesség | 8 mm / 0,315 inch |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

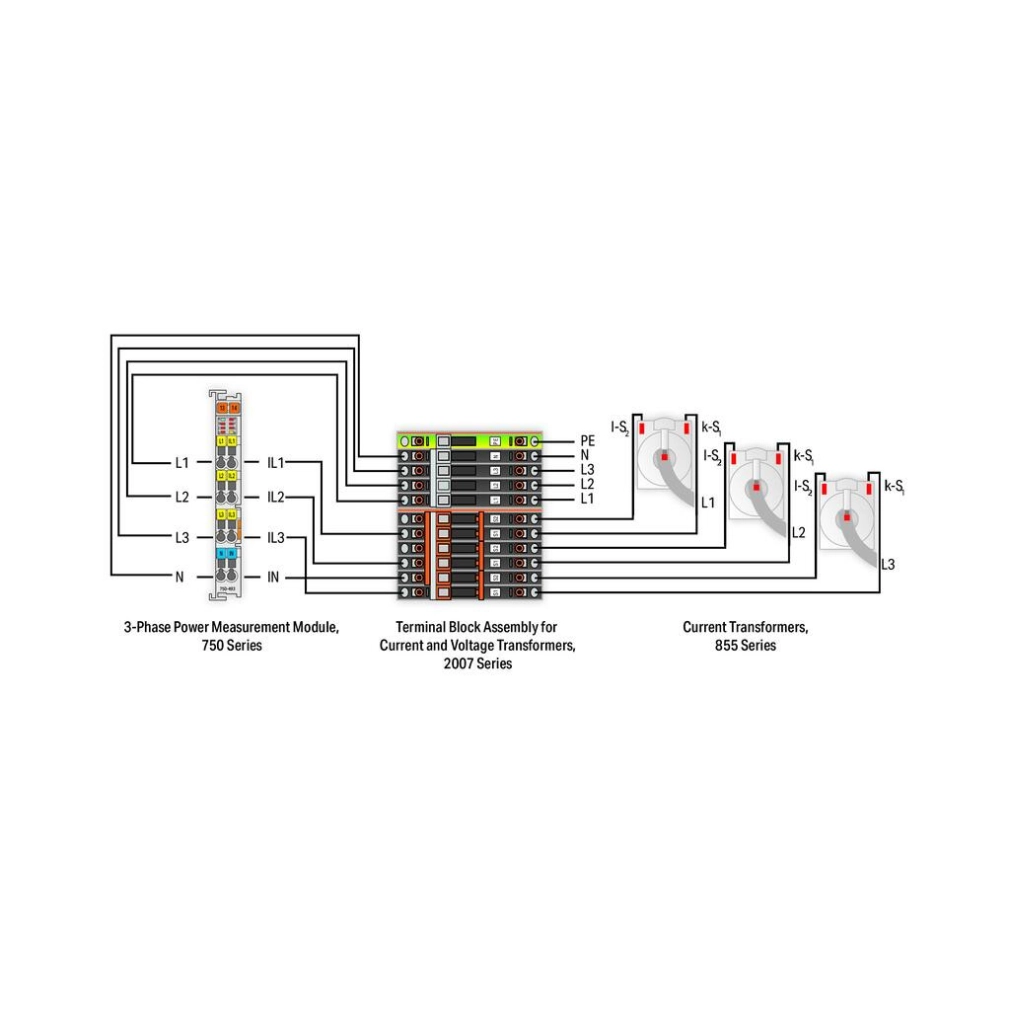

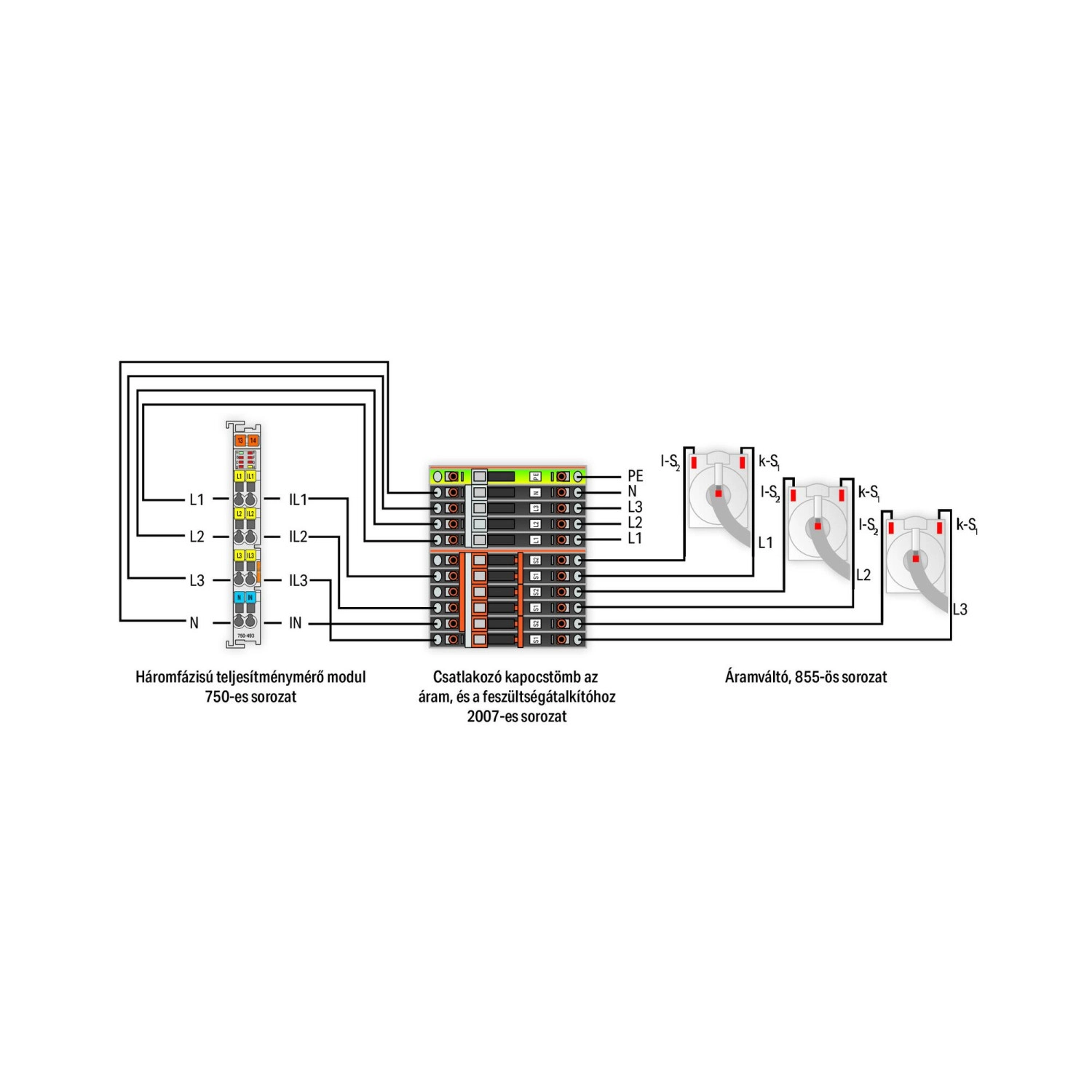

| Háromfázisú alkalmazási ábra | 750-es sorozatú háromfázisú teljesítménymérő modul; 2007-es sorozatú áram- és feszültségváltó-csatlakozó kapocstömb; 855-ös sorozatú áramváltók. Jelölések: L1, L2, L3, N; IL1, IL2, IL3, IN; PE; k–S₁ és l–S₂. |
| Szín | Többszínű |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 5,067 MJ |
| Tömeg | 347,5 g |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
|---|
Opcionális kiegészítők
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
|---|---|
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és jelölés
| Közvetlen vezetékcsatlakoztatás | A tömör és az érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése a vezetékfajtához megadott tartományban lehetséges. |
|---|---|
| Jelölés | Használj WMB jelölőrendszert vagy jelölőszalagot. |
| Transzformátoroldali közösítés | További közösítés a transzformátor oldalán is lehetséges. |
Lezáró rendszer és reteszelés
| Retesz | A retesz megakadályozza a leválasztókar véletlen működtetését; a két rovátkolt pozíció egyikébe pattan. |
|---|---|
| Összekapcsolt karok | Az egymás melletti sorkapcsok zárófedelei vagy reteszelt összekötései lehetővé teszik a leválasztókarok együttes működtetését. |
| Plombálás feltétele | 2007-8893 vagy 2007-8894 vég- és elválasztólappal plombálás alkalmazható, ha a leválasztókar az I. működési pozícióban van. |
| Többpólusú reteszelés | A reteszelt összekötés mechanikusan zárol több kart a többpólusú kapcsolási alkalmazásokban. |
Áramváltó vizsgálata: 2007-8821 példa
| Példa hatóköre | A következő működési példa két 2007-8821 sorkapocsra és egy 2007-8442 áthidalóra vonatkozik. |
|---|---|
| Példa összeállítása | 2 db 2007-8821 bontó/vizsgáló sorkapocs és 1 db narancssárga 2007-8442 rövidrezáró áthidaló; zárófedelek vagy reteszelt összekötések opcionálisan. |
| I. működési pozíció | A mérőeszköz a transzformátorhoz csatlakozik, a rövidrezáró áthidaló be van helyezve, a leválasztókar az I. pozícióban van. |
| II. rövidrezáró pozíció | A leválasztókart a II. rövidrezáró pozícióba helyezve aktiválódik a rövidrezárási út. A transzformátor ekkor még a mérőeszközhöz csatlakozik, és rövidre van zárva. |
| III. mérési pozíció | A mérőeszköz elektromosan le van választva a transzformátorról. Szükség esetén a mérőeszközre a vizsgálókontaktuson keresztül külső feszültség kapcsolható. |
| Mérés két vizsgálókontaktussal | Az 1. sorkapocs leválasztókarja I. működési, a 2. sorkapocs leválasztókarja III. mérési pozícióban van. |
| Referenciaáram-mérő csatlakoztatási sorrendje | Először helyezd be a referenciaáram-mérőt (A) a vizsgálókontaktusba, majd helyezd a leválasztókart a III. mérési pozícióba. |
| Az ábra jelölései | Vezetékbevezetés; ellenőrzőhüvely; áthidalónyílás 282-43x áthidalóhoz; külön áthidalónyílás a 2007-844x kapcsoló áthidalóhoz; átalakítóoldal és mérőműszeroldal. |
Környezeti megfelelőség
| REACH jelöltlistás anyag | Ólom (Lead) |
|---|---|
| CAS-szám | 7439-92-1 |
| RoHS megfelelőség | Megfelel, mentességgel (Compliant,With Exemption) |
| RoHS mentesség | 6(c) |
| SCIP bejelentési szám (Ausztria) | 9a02a54f-67f0-4e40-8cc8-8aea0d730074 |
| SCIP bejelentési szám (Belgium) | d9d1a20b-28ce-40a3-b167-f49fdf4032c2 |
| SCIP bejelentési szám (Bulgária) | 3d39520b-1fce-49bc-a0fc-dcb3a64777b9 |
| SCIP bejelentési szám (Csehország) | cfedf63f-df48-4e6f-aa7d-6e86c757639b |
| SCIP bejelentési szám (Dánia) | 84a46ab5-28c4-44b3-88b4-7eef1e1d695f |
| SCIP bejelentési szám (Finnország) | 6586b91a-c192-4fd1-89a7-02d08adb8e98 |
| SCIP bejelentési szám (Franciaország) | b2926040-333e-4558-88fb-cd9c23ba5075 |
| SCIP bejelentési szám (Németország) | fe1cc17d-0dd0-40b1-8b47-feec55670a58 |
| SCIP bejelentési szám (Magyarország) | f69d3ad2-f0a5-4771-8d4d-824ce92fd9ad |
| SCIP bejelentési szám (Olaszország) | eacfeb2b-3120-4519-a8f9-56c2e5f0f1b3 |
| SCIP bejelentési szám (Hollandia) | 2e859d8a-4d5a-4ce1-b3e0-3befd2b1e8c5 |
| SCIP bejelentési szám (Lengyelország) | 6dfc79df-fceb-4607-a188-a8b3ccc82039 |
| SCIP bejelentési szám (Románia) | 496afc7e-0340-4fb2-8779-5948dd9da026 |
| SCIP bejelentési szám (Svédország) | fc2d2baa-f684-422a-badf-d87fd0ae14ad |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
13–15 mm.
Mekkora a szélessége?
112 mm.
Milyen a csatlakozás?
Push-in CAGE CLAMP, a vezetékfajtához megadott keresztmetszeti feltételekkel.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2007-8873
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
347 g/db
Cikkszám
4050821776697
