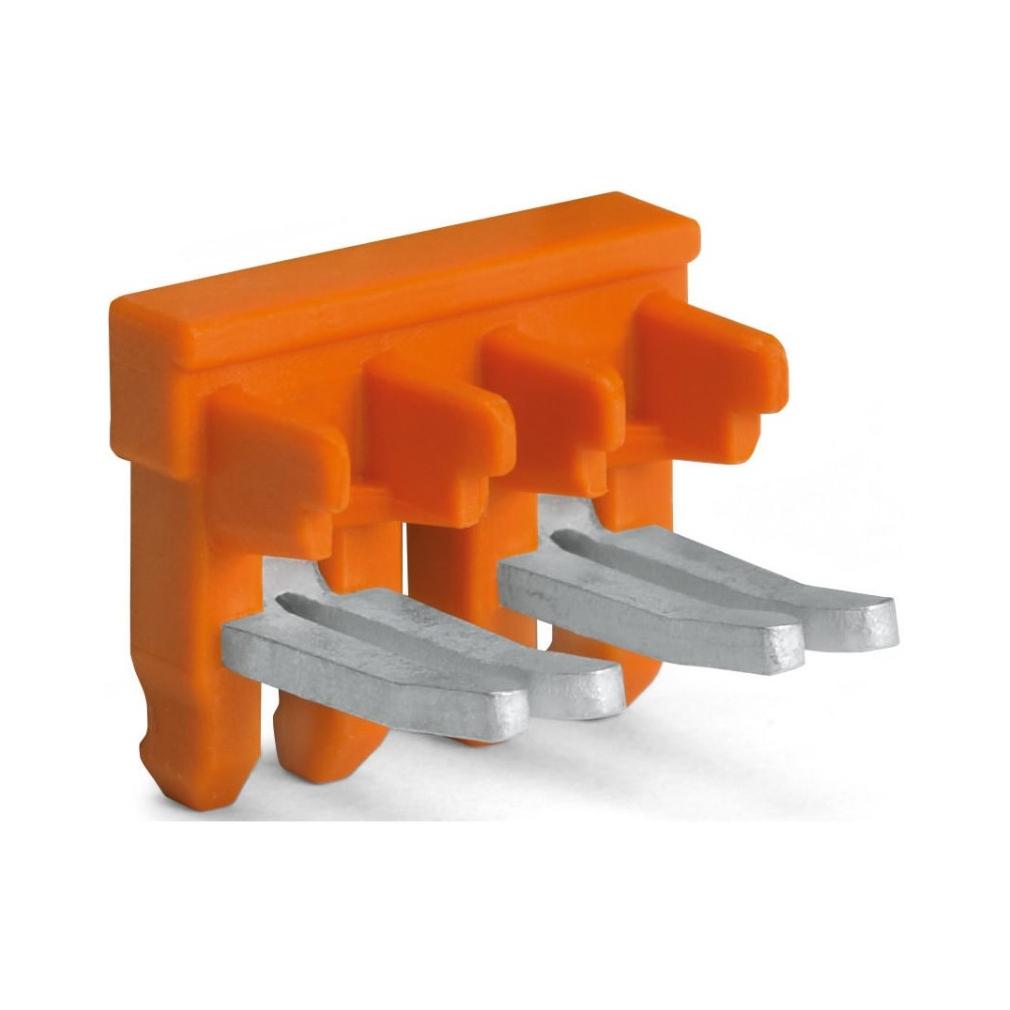

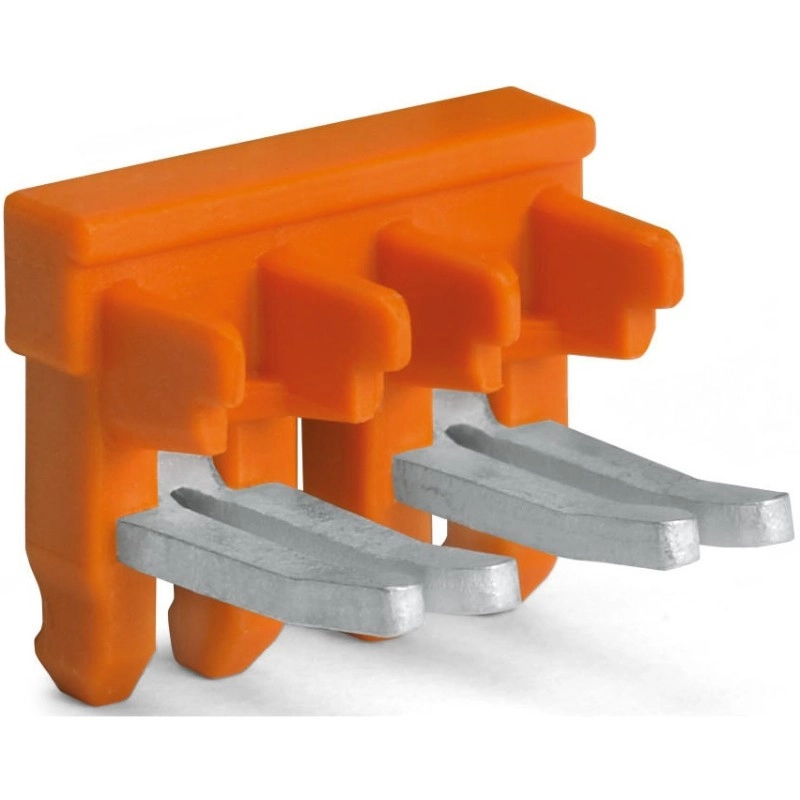

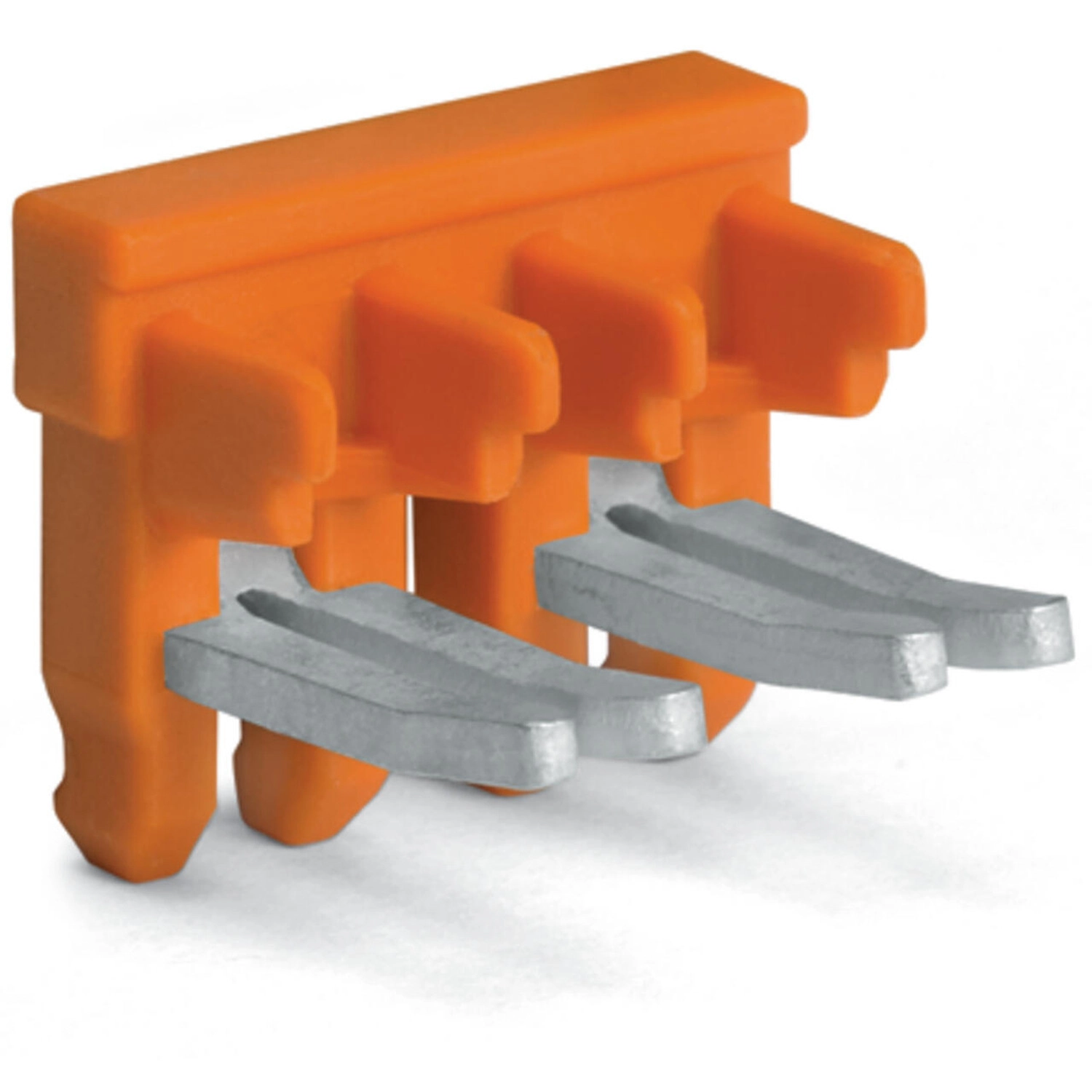

Wago 2007-8442 rövidrezáró áthidaló, 2 pólusú, szigetelt, narancssárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 2007-8442 narancssárga, szigetelt, 2 irányú rövidrezáró áthidaló 30 A névleges árammal, áramváltókörök rövidrezárási útvonalának kialakításához.
Műszaki jellemzők
| Névleges feszültség (III/3) | 500 V |
|---|---|
| Névleges áram | 30 A |
| Áthidaló beállítása | 1-2 |
| Szélesség | 15,2 mm / 0,598 inch |
| Mélység | 13 mm / 0,512 inch |
| Szín | narancssárga |
| Tűzterhelés | 0,012 MJ |
| Tömeg | 1,9 g |
| Kivitel | 2 irányú, szigetelt |
Alkalmazás és korlátok
| Alkalmazás | Áramváltókörök rövidrezárási útvonalának előkészítése. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
2007-8442.
Milyen színű?
Narancssárga.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 2007-8442 rövidrezáró áthidaló, 2 pólusú, szigetelt, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2007-8442 |
| GTIN / EAN | 4050821448136 |
| Terméktípus | Rövidrezáró áthidaló |
Műszaki adatok
| Névleges feszültség (III/3) | 500 V |
|---|---|
| Névleges áram | 30 A |
| Áthidaló beállítása | 1-2 |
| Szélesség | 15,2 mm / 0,598 inch |
| Mélység | 13 mm / 0,512 inch |
| Szín | narancssárga |
| Tűzterhelés | 0,012 MJ |
| Tömeg | 1,9 g |
| Kivitel | 2 irányú, szigetelt |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Alkalmazás és korlátok
| Alkalmazás | Áramváltókörök rövidrezárási útvonalának előkészítése. |
|---|
Használat
| 1 | Helyezd a szigetelt, érintésbiztos rövidrezáró áthidalót az áthidalónyílásba. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Gyártói nyilatkozat
| WAGO GmbH & Co. KG | Railway Ready |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.08.13. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2007-8442 rövidrezáró áthidaló, 2 pólusú, szigetelt, narancssárga használati útmutató
Használat
Helyezd a szigetelt, érintésbiztos rövidrezáró áthidalót az áthidalónyílásba.
Feltételek
| Alkalmazás | Áramváltókörök rövidrezárási útvonalának előkészítése. |
|---|
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
