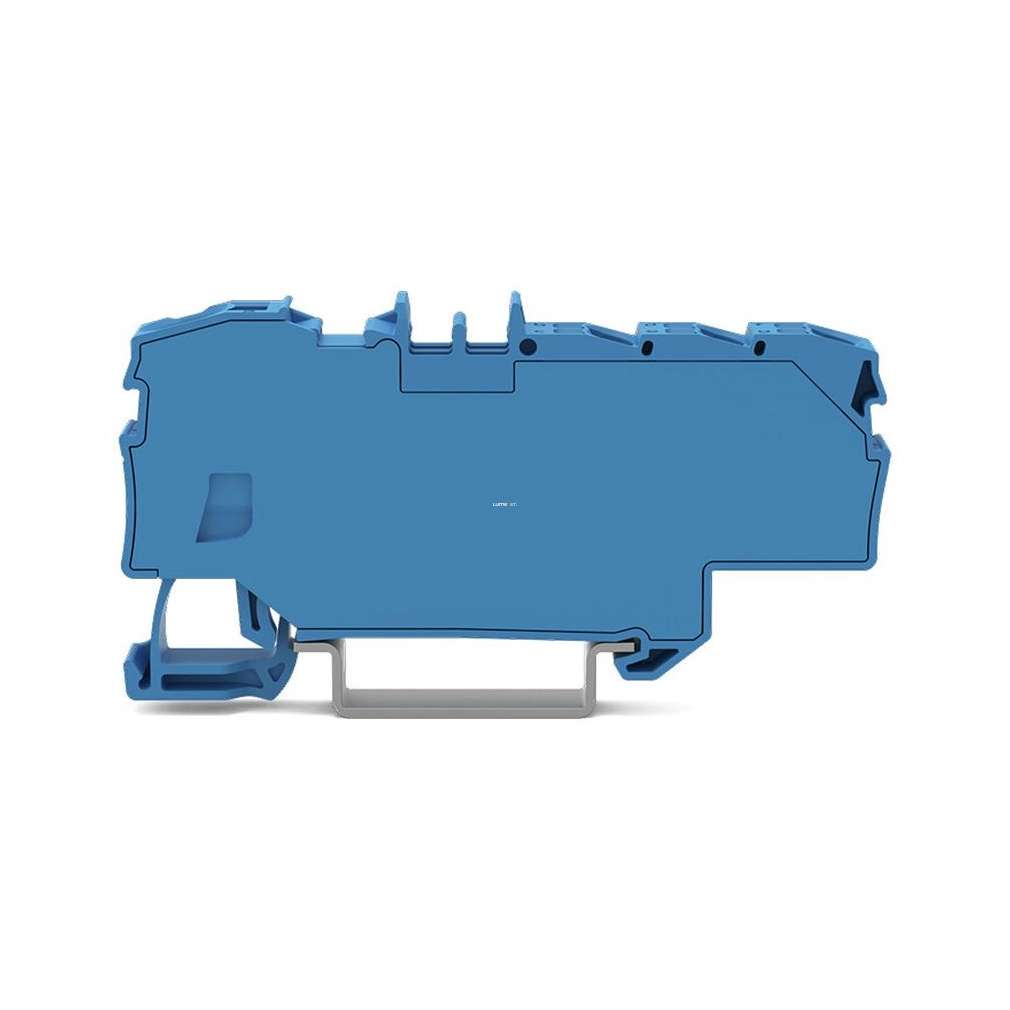

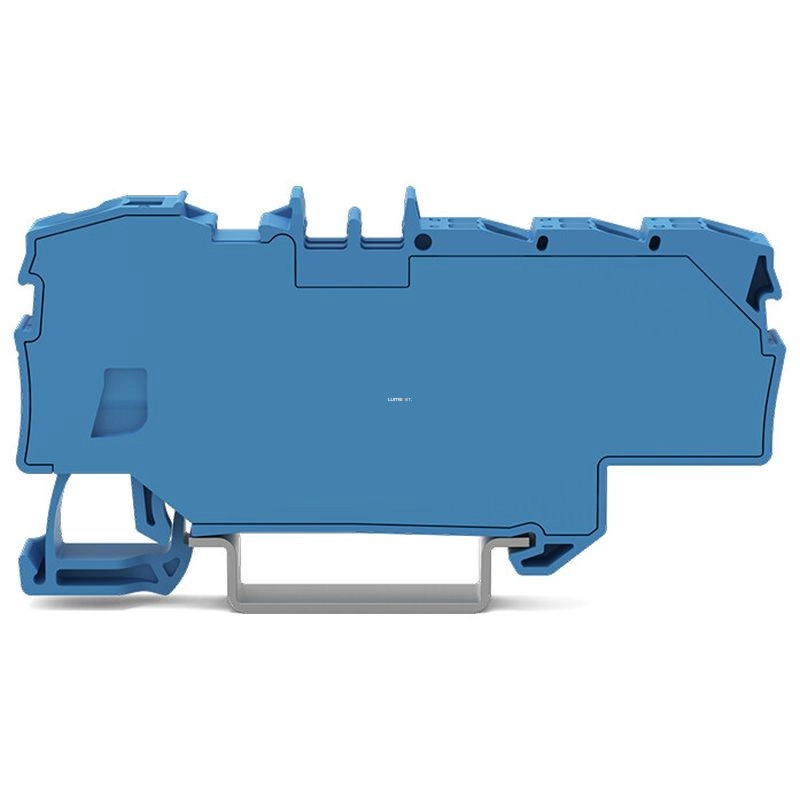

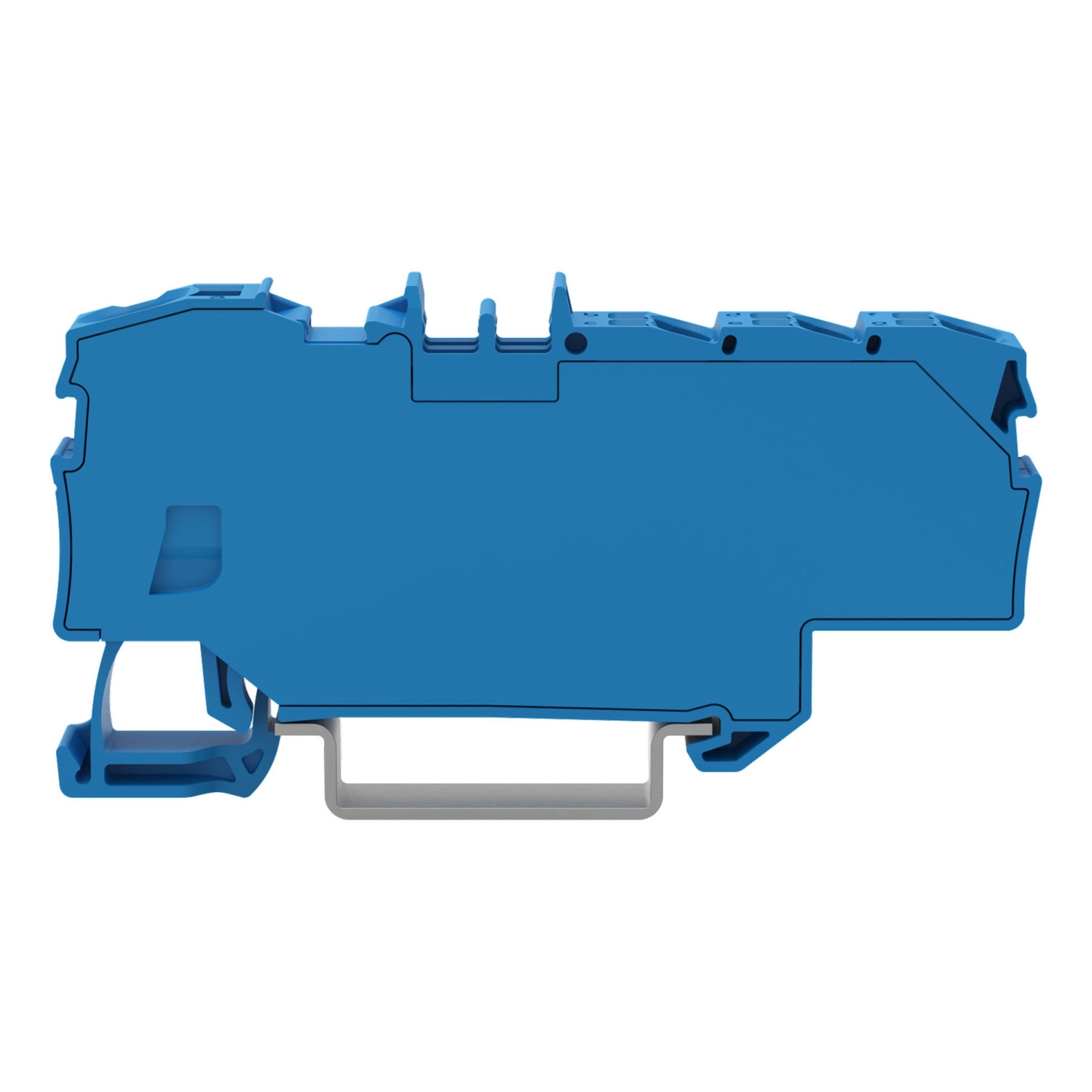

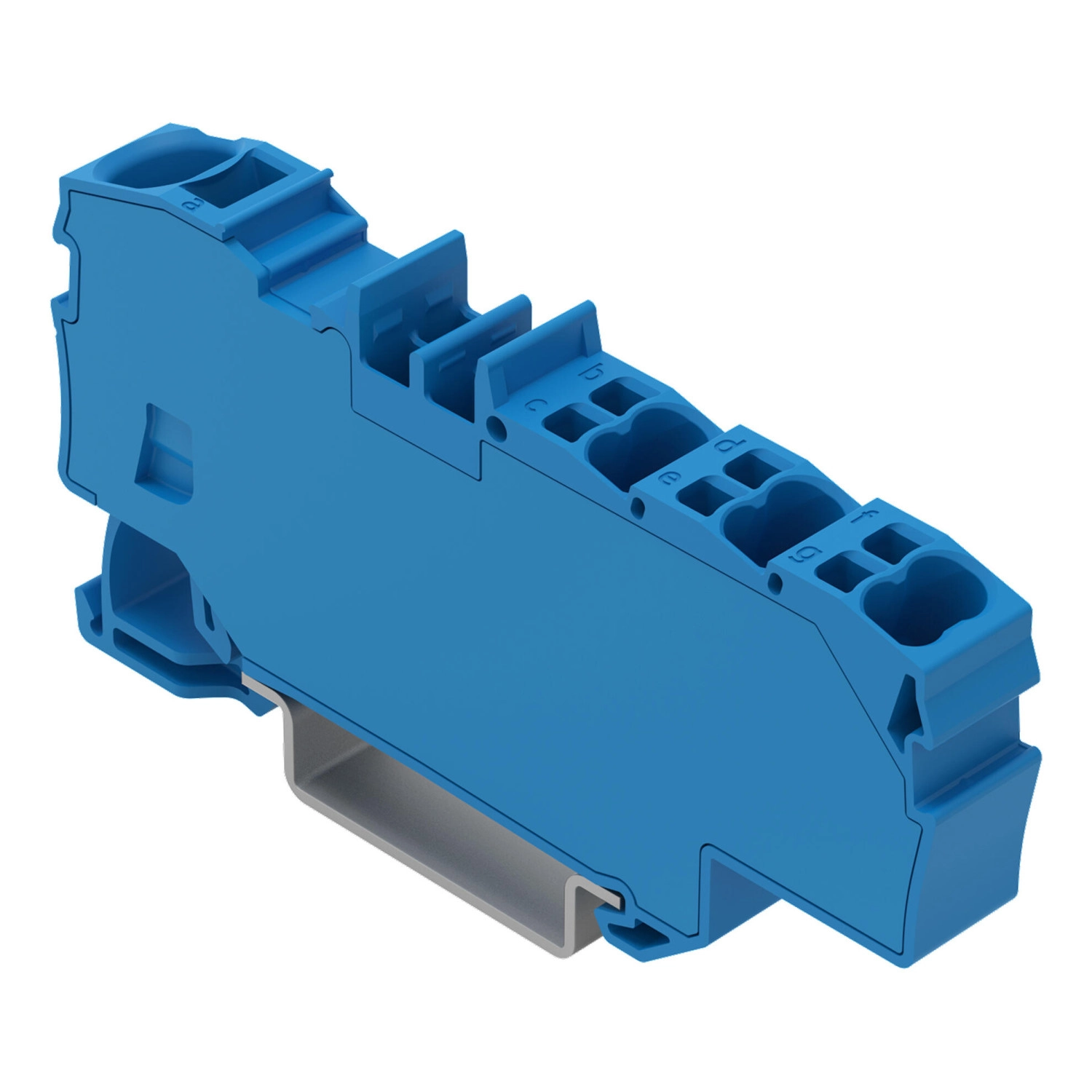

Wago 2006-8034 elosztósorkapocs, 1 × 6 mm² / 6 × 1,5 mm², működtetőnyílás, beépített véglap, oldalsó és középső jelölés, Push-in CAGE CLAMP®, DIN 35 sínhez, kék
RRP:2 046 Ft/db
2 025 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 764 Ft/db
nettó 1 389 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
2006 sorozatú elosztósorkapocs, kék. A 2006-8034 cikkszámú elosztósorkapocs hibamentes villamos szerelést tesz lehetővé. A bemeneten 13–15 mm, a kimeneteken 9–11 mm csupaszítási hosszt kell alkalmazni. Az elosztósorkapcsok egyetlen sorkapoccsal helytakarékos potenciálelosztást tesznek lehetővé. Kialakításuk révén az egyik oldalon nagyobb keresztmetszetű, a másik oldalon több kisebb keresztmetszetű vezető csatlakoztatható. Potenciálelosztás mellett potenciálgyűjtésre is alkalmasak. A termék vezetőcsatlakozó kapcsokkal és mindkét oldalon Push-in CAGE CLAMP® csatlakozással rendelkezik. A Push-in CAGE CLAMP® univerzális, karbantartásmentes csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozáshoz nem szükséges a vezető külön előkészítése, például érvéghüvely préselése. A vezető típusától függően az elosztósorkapocs egyik oldalán 0,5–10 mm², a másik oldalán 0,25–2,5 mm² vezető-keresztmetszetekhez alkalmas. Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést: a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Meghatározott Ex alkalmazásokhoz alkalmas. Megfelelő megoldás minden vezetékezési feladathoz. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés. Karbantartásmentes, univerzális Push-in CAGE CLAMP® csatlakozás.
A Wago 2006-8034 kék elosztó sorkapocs egy 6 mm² névleges bemenettel, hat 1,5 mm² névleges kimenettel és beépített véglappal. Push-in CAGE CLAMP csatlakozással, működtetőszerszámhoz való nyílással és DIN35-sínre rögzíthető kialakítással készül.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 41 A |
| Legnagyobb vezeték-keresztmetszethez megadott áram, III/3 | 57 A |
| III/2 és II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény potenciálonként | 1,3112 W; 41 A-nél |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |

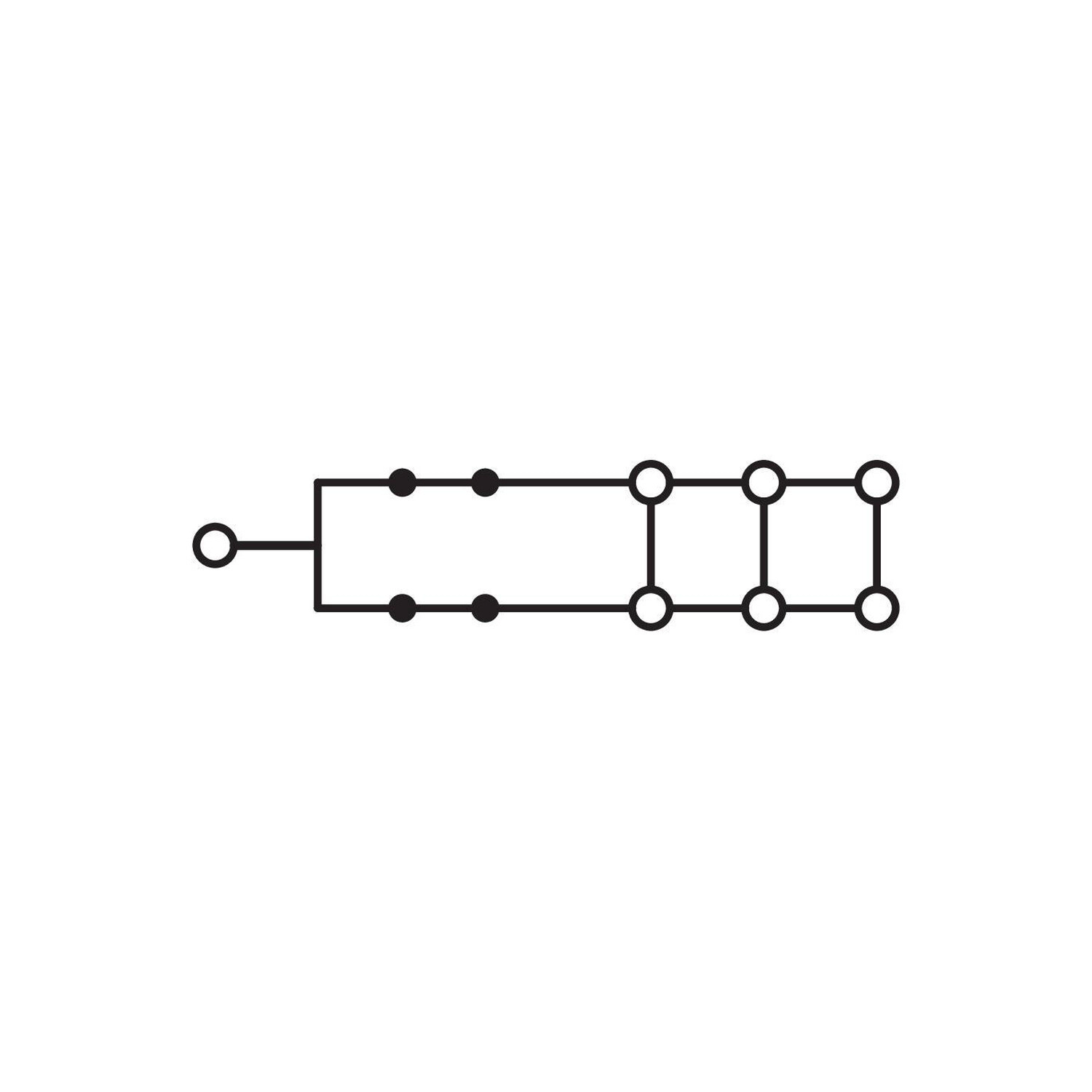

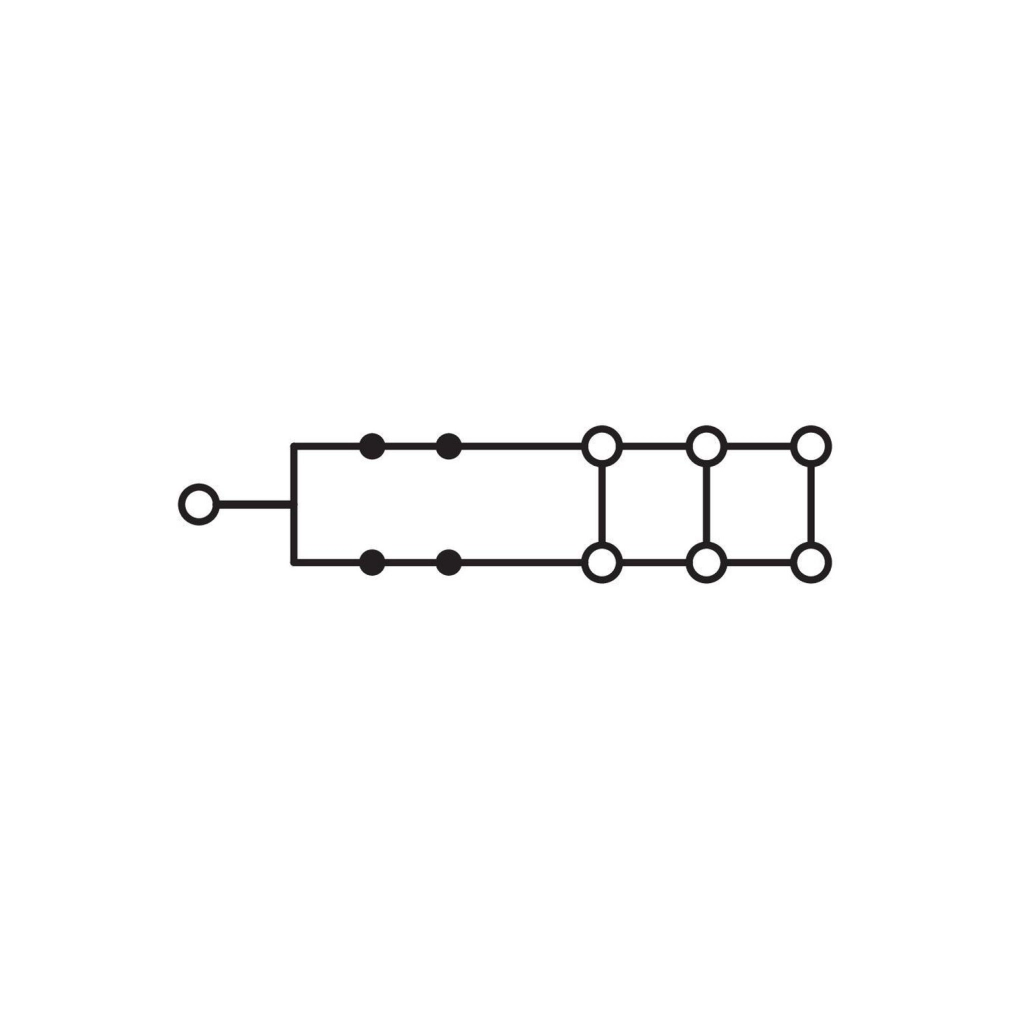

| Belső kapcsolás | Egy bemenet és hat kimenet közös potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 7 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Bemenet – Névleges keresztmetszet | 6 mm² |
| Bemenet – Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Bemenet – Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Bemenet – Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Bemeneti tömör vezeték, közvetlen push-in | 2,5–10 mm² / 14–8 AWG |
| Bemeneti finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Bemeneti finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 2,5–6 mm² / 16–10 AWG |
| Push-in alsó keresztmetszethatár feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját pontos tartományok külön érvényesek. |
| Bemeneti kapocspontok száma | 1 |
| Kimeneti kapocspontok száma | 6 |
| Kimeneti névleges keresztmetszet | 1,5 mm² |
| Kimeneti tömör és finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Kimeneti tömör vezeték, közvetlen push-in | 0,75–2,5 mm² / 18–14 AWG |
| Kimeneti finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Kimeneti finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 0,75–1,5 mm² / 18–16 AWG |
| Kimeneti csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Méretek, anyag és környezet

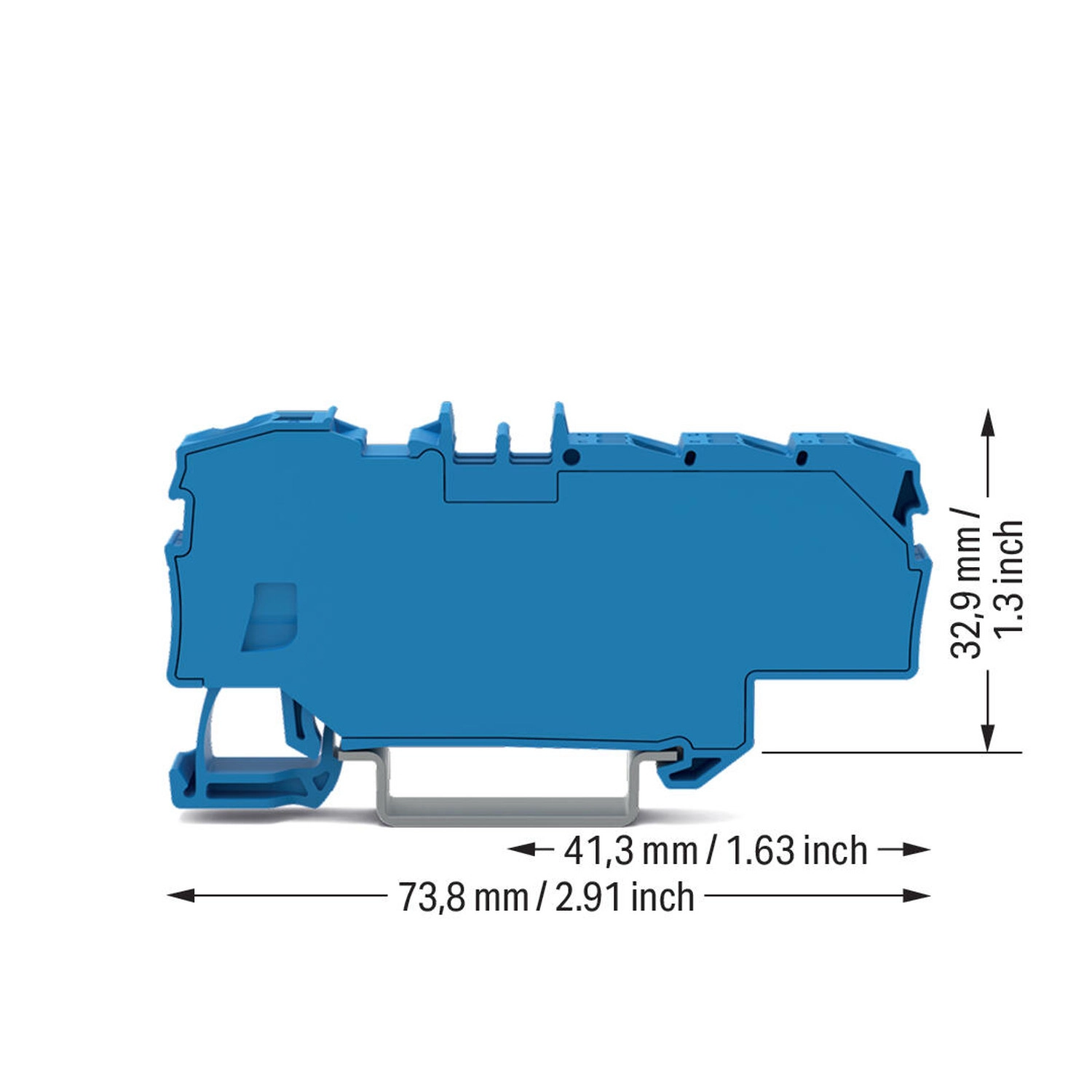

| Szélesség | 9 mm / 0,354 inch |
|---|---|
| Magasság | 73,8 mm / 2,905 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Tűzterhelés | 0,285 MJ |
| Tömeg | 16,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Méretábra vízszintes részmérete | 41,3 mm / 1,63 inch |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CSA Group, C22.2 No.158 | 1543858 |
|---|---|
| KEMA/KEUR – DEKRA, EN60947 | 71-145255 |
| ATEX – PTB, EN60079 | PTB 05 ATEX 1030 U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCCEx – CQST/CNEx, GB/T3836.3 | 2020312313000231 |
| IECEx – PTB, IEC60079 | IECEx PTB05.0014U; Ex eb IIC, illetve Ex eb I Mb |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| CCA – DEKRA, EN60947 | NTR NL-8060 |
| UR – Underwriters Laboratories, UL1059 | E45172 |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV – hajózás | TAE00001V2 |
| AEx – Underwriters Laboratories, UL60079 | E185892; AEx eb IIC Gb és Ex eb IIC Gb |
| INMETRO – TÜV, IEC60079 | TÜV 12.1310U |
Kezelés és alkalmazási feltételek
| Kapocspontok azonosítása | A kapocspontok egyértelmű jelölése az öntött házon található. |
|---|---|
| Közösítés | A 2006 sorozat elosztó sorkapcsai a 2001 sorozat sorkapcsaival, 2001 sorozatú áthidalókkal közösíthetők. |
| Közösítés áramkorlátja | A kimenő áramkörök összárama nem haladhatja meg a benyomható áthidaló névleges áramát. |
| Bemeneti vezeték előkészítése | A bemeneti vezetéket 13–15 mm hosszan csupaszold. |
| Kimeneti vezeték előkészítése | A kimeneti vezetéket 9–11 mm hosszan csupaszold. |
| Családi közösítési ábrák áramjelölései | Az első és második példában 57 A bemenet mellett 21 A + 18 A + 18 A elosztás; a harmadikban 57 A mellett 39 A + 18 A. A 2006 és 2001 sorozat, 2001 áthidalókkal bemutatott családi elrendezéseire vonatkoznak; a saját névleges és legnagyobb vezeték-keresztmetszethez megadott áram külön feltétel. |
Szükséges kiegészítők
Opcionális kiegészítők
| 2001-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
|---|---|
| 2001-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2001-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 2001-1301 | 3 vezetékes átmenő sorkapocs; 1,5 mm²; megfelelő Ex e II alkalmazásokhoz; oldalsó és középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; Push-in CAGE CLAMP®; 1,50 mm²; szürke |
| 2001-1401 | 4 vezetékes átmenő sorkapocs; 1,5 mm²; megfelelő Ex e II alkalmazásokhoz; oldalsó és középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; Push-in CAGE CLAMP®; 1,50 mm²; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a működtetése?
Működtetőszerszámhoz való nyílással ellátott Push-in CAGE CLAMP.
Mekkora a szélessége?
9 mm / 0,354 inch
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2006-8034
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
160 g/db
Cikkszám
4066966185775
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2006-8034 elosztósorkapocs, 1 × 6 mm² / 6 × 1,5 mm², működtetőnyílás, beépített véglap, oldalsó és középső jelölés, Push-in CAGE CLAMP®, DIN 35 sínhez, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2006-8034 |
| GTIN / EAN | 4066966185775 |
| Terméktípus | Elosztó sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 41 A |
| Legnagyobb vezeték-keresztmetszethez megadott áram, III/3 | 57 A |
| III/2 és II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény potenciálonként | 1,3112 W; 41 A-nél |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
| Belső kapcsolás | Egy bemenet és hat kimenet közös potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 7 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Bemenet – Névleges keresztmetszet | 6 mm² |
| Bemenet – Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Bemenet – Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Bemenet – Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Bemeneti tömör vezeték, közvetlen push-in | 2,5–10 mm² / 14–8 AWG |
| Bemeneti finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Bemeneti finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 2,5–6 mm² / 16–10 AWG |
| Push-in alsó keresztmetszethatár feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját pontos tartományok külön érvényesek. |
| Bemeneti kapocspontok száma | 1 |
| Kimeneti kapocspontok száma | 6 |
| Kimeneti névleges keresztmetszet | 1,5 mm² |
| Kimeneti tömör és finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Kimeneti tömör vezeték, közvetlen push-in | 0,75–2,5 mm² / 18–14 AWG |
| Kimeneti finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Kimeneti finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 0,75–1,5 mm² / 18–16 AWG |
| Kimeneti csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Méretek, anyag és környezet
| Szélesség | 9 mm / 0,354 inch |
|---|---|
| Magasság | 73,8 mm / 2,905 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Tűzterhelés | 0,285 MJ |
| Tömeg | 16,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Méretábra vízszintes részmérete | 41,3 mm / 1,63 inch |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CSA Group, C22.2 No.158 | 1543858 |
|---|---|
| KEMA/KEUR – DEKRA, EN60947 | 71-145255 |
| ATEX – PTB, EN60079 | PTB 05 ATEX 1030 U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCCEx – CQST/CNEx, GB/T3836.3 | 2020312313000231 |
| IECEx – PTB, IEC60079 | IECEx PTB05.0014U; Ex eb IIC, illetve Ex eb I Mb |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| CCA – DEKRA, EN60947 | NTR NL-8060 |
| UR – Underwriters Laboratories, UL1059 | E45172 |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DNV – hajózás | TAE00001V2 |
| AEx – Underwriters Laboratories, UL60079 | E185892; AEx eb IIC Gb és Ex eb IIC Gb |
| INMETRO – TÜV, IEC60079 | TÜV 12.1310U |
Kezelés és alkalmazási feltételek
| Kapocspontok azonosítása | A kapocspontok egyértelmű jelölése az öntött házon található. |
|---|---|
| Közösítés | A 2006 sorozat elosztó sorkapcsai a 2001 sorozat sorkapcsaival, 2001 sorozatú áthidalókkal közösíthetők. |
| Közösítés áramkorlátja | A kimenő áramkörök összárama nem haladhatja meg a benyomható áthidaló névleges áramát. |
| Bemeneti vezeték előkészítése | A bemeneti vezetéket 13–15 mm hosszan csupaszold. |
| Kimeneti vezeték előkészítése | A kimeneti vezetéket 9–11 mm hosszan csupaszold. |
| Családi közösítési ábrák áramjelölései | Az első és második példában 57 A bemenet mellett 21 A + 18 A + 18 A elosztás; a harmadikban 57 A mellett 39 A + 18 A. A 2006 és 2001 sorozat, 2001 áthidalókkal bemutatott családi elrendezéseire vonatkoznak; a saját névleges és legnagyobb vezeték-keresztmetszethez megadott áram külön feltétel. |
Szükséges kiegészítők
Opcionális kiegészítők
| 2001-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
|---|---|
| 2001-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2001-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 2001-1301 | 3 vezetékes átmenő sorkapocs; 1,5 mm²; megfelelő Ex e II alkalmazásokhoz; oldalsó és középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; Push-in CAGE CLAMP®; 1,50 mm²; szürke |
| 2001-1401 | 4 vezetékes átmenő sorkapocs; 1,5 mm²; megfelelő Ex e II alkalmazásokhoz; oldalsó és középső jelölés; DIN 35 x 15 és DIN 35 x 7,5 sínhez; Push-in CAGE CLAMP®; 1,50 mm²; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.14. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2006-8034 elosztósorkapocs, 1 × 6 mm² / 6 × 1,5 mm², működtetőnyílás, beépített véglap, oldalsó és középső jelölés, Push-in CAGE CLAMP®, DIN 35 sínhez, kék használati útmutató
Vezeték és előkészítés
| Összes csatlakozási pont száma | 7 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Bemenet – Névleges keresztmetszet | 6 mm² |
| Bemenet – Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Bemenet – Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Bemenet – Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Bemeneti tömör vezeték, közvetlen push-in | 2,5–10 mm² / 14–8 AWG |
| Bemeneti finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Bemeneti finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 2,5–6 mm² / 16–10 AWG |
| Push-in alsó keresztmetszethatár feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját pontos tartományok külön érvényesek. |
| Bemeneti kapocspontok száma | 1 |
| Kimeneti kapocspontok száma | 6 |
| Kimeneti névleges keresztmetszet | 1,5 mm² |
| Kimeneti tömör és finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Kimeneti tömör vezeték, közvetlen push-in | 0,75–2,5 mm² / 18–14 AWG |
| Kimeneti finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Kimeneti finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 0,75–1,5 mm² / 18–16 AWG |
| Kimeneti csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Kezelés és feltételek
| Kapocspontok azonosítása | A kapocspontok egyértelmű jelölése az öntött házon található. |
|---|---|
| Közösítés | A 2006 sorozat elosztó sorkapcsai a 2001 sorozat sorkapcsaival, 2001 sorozatú áthidalókkal közösíthetők. |
| Közösítés áramkorlátja | A kimenő áramkörök összárama nem haladhatja meg a benyomható áthidaló névleges áramát. |
| Bemeneti vezeték előkészítése | A bemeneti vezetéket 13–15 mm hosszan csupaszold. |
| Kimeneti vezeték előkészítése | A kimeneti vezetéket 9–11 mm hosszan csupaszold. |
| Családi közösítési ábrák áramjelölései | Az első és második példában 57 A bemenet mellett 21 A + 18 A + 18 A elosztás; a harmadikban 57 A mellett 39 A + 18 A. A 2006 és 2001 sorozat, 2001 áthidalókkal bemutatott családi elrendezéseire vonatkoznak; a saját névleges és legnagyobb vezeték-keresztmetszethez megadott áram külön feltétel. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
