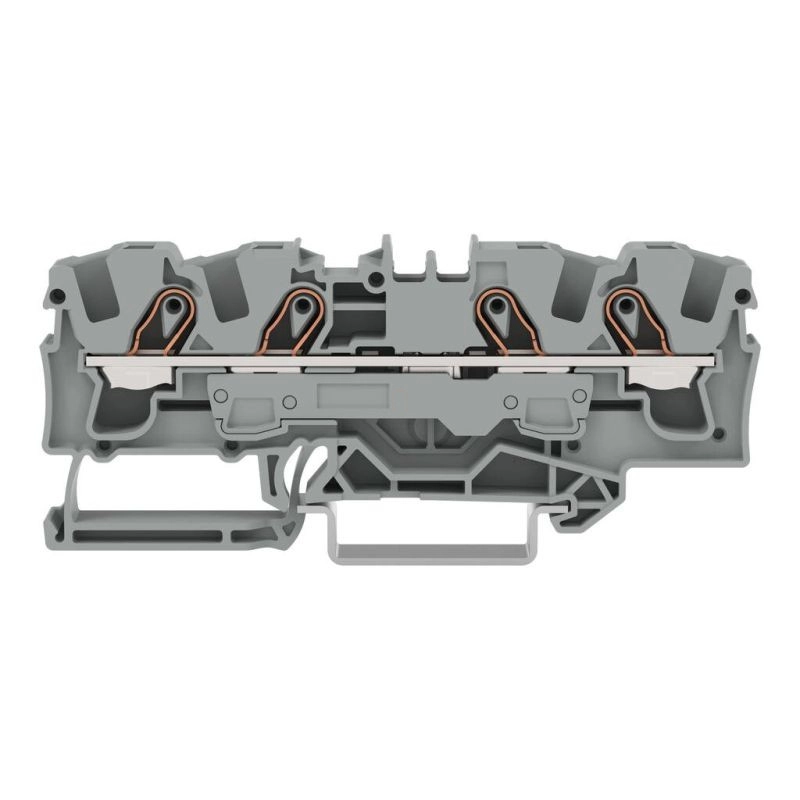

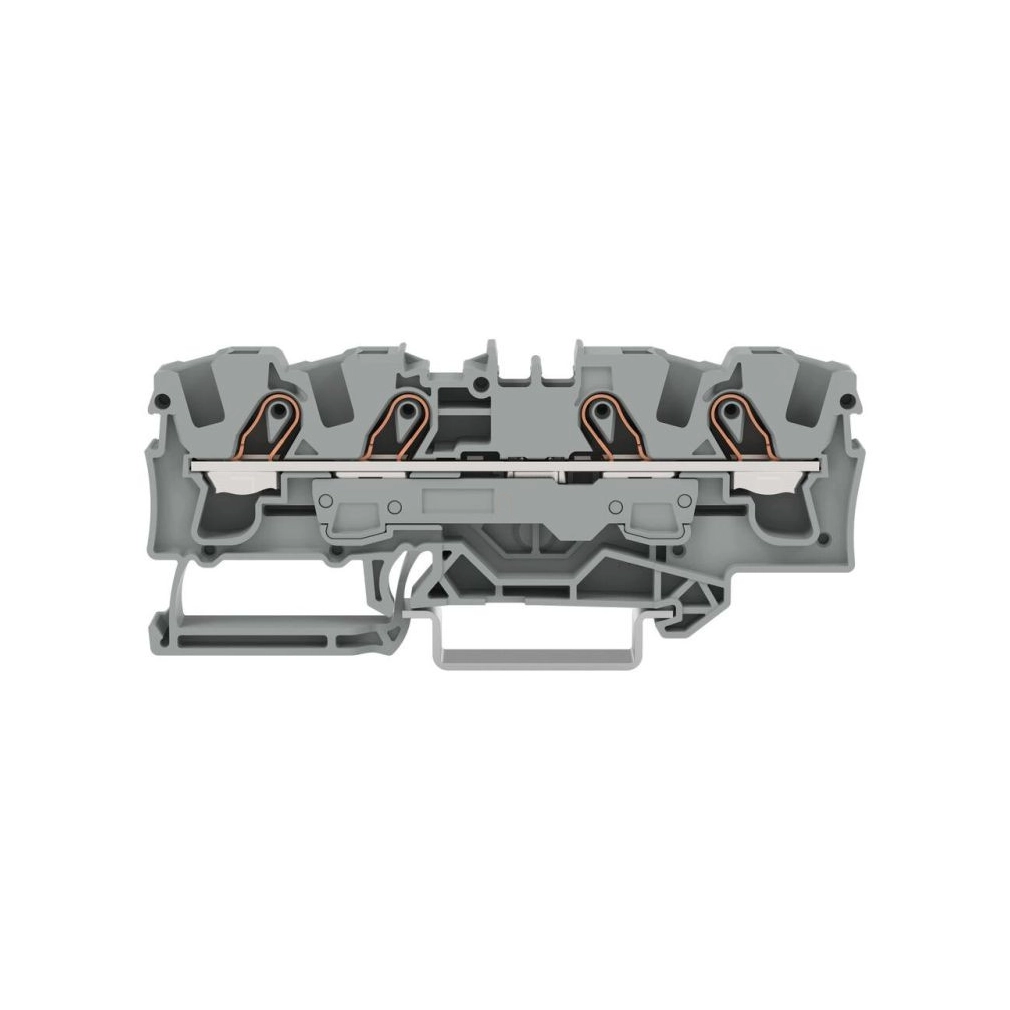

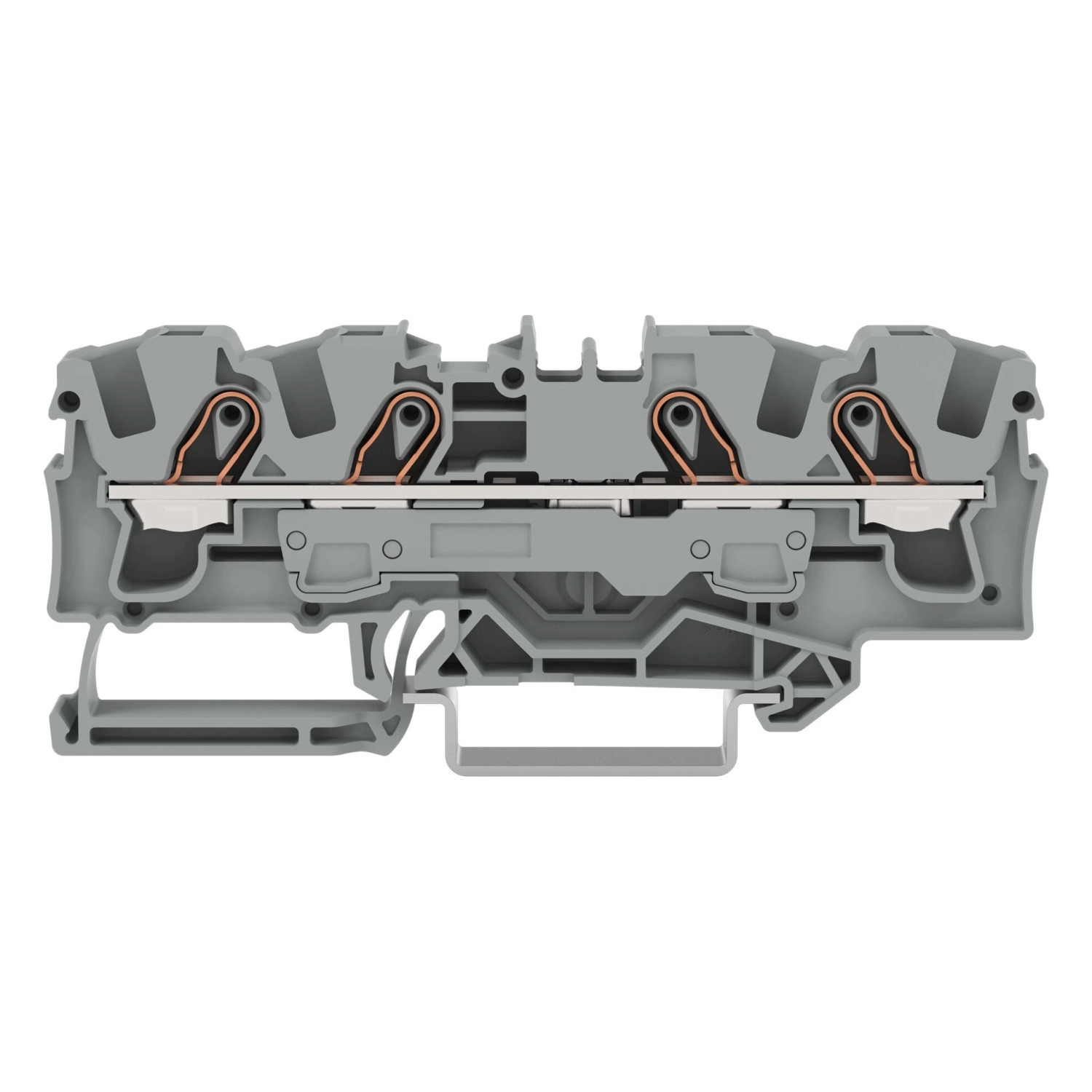

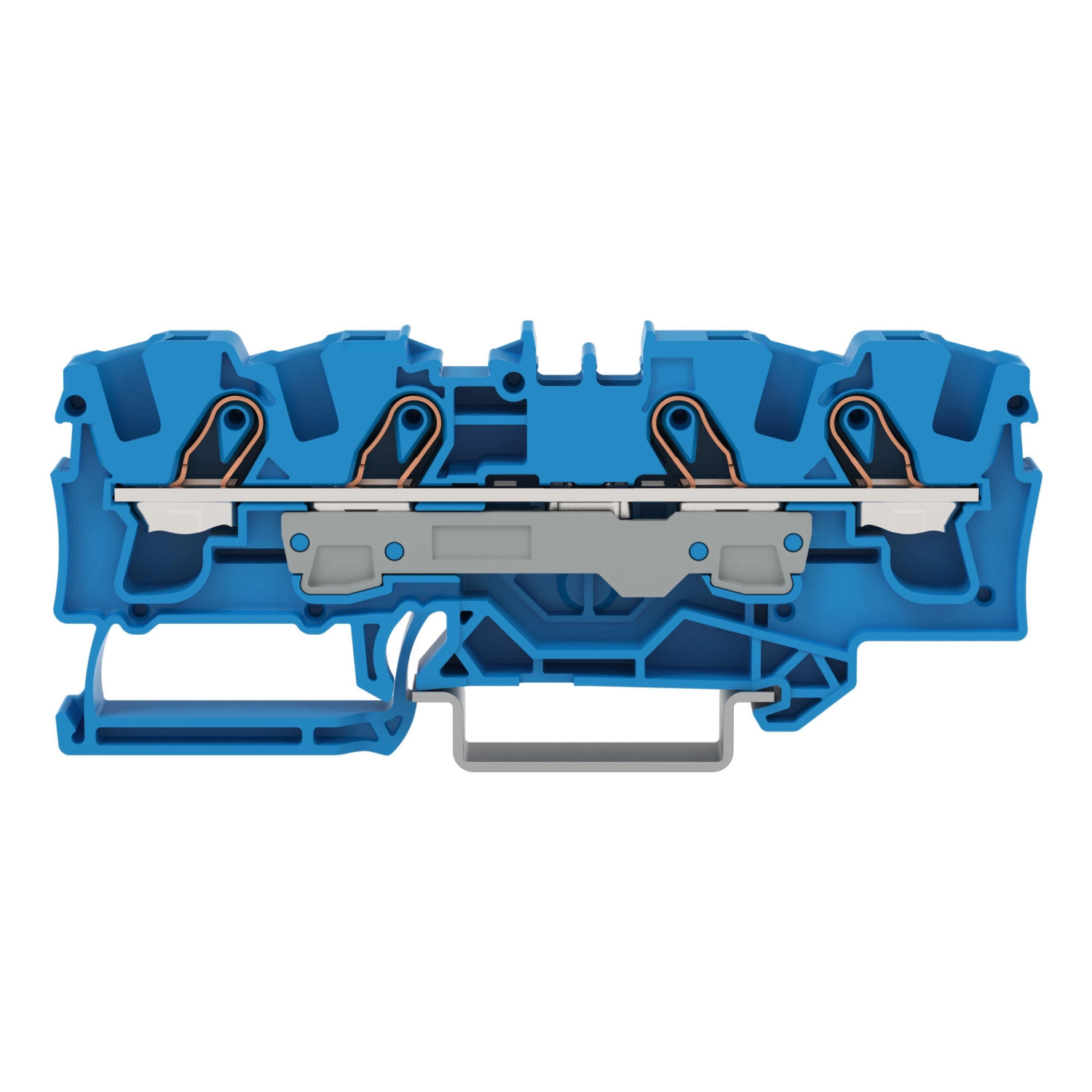

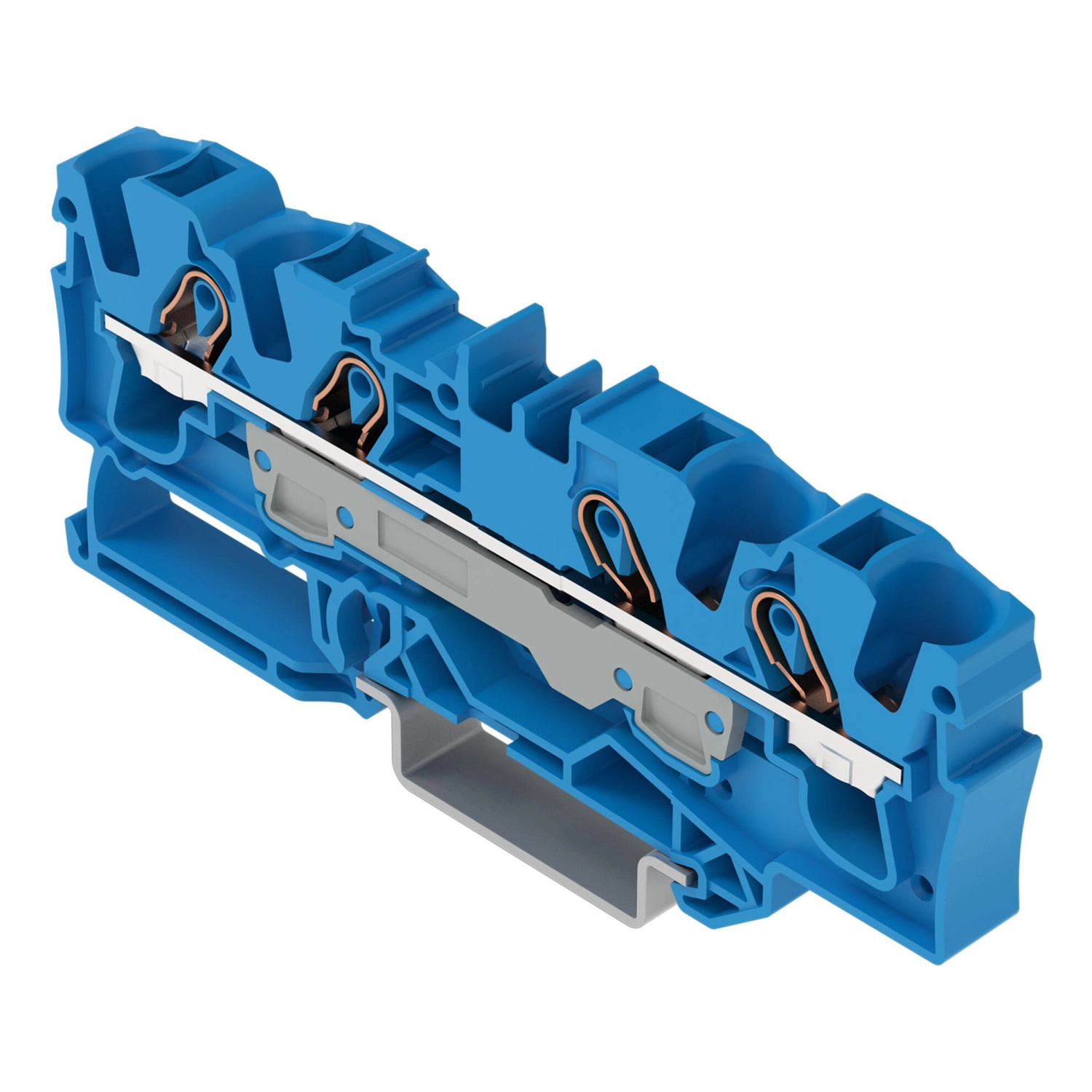

Átmenő sorkapocs, 2006-os sorozat, kék. A Wago 2006-1404 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. Méretei: 7,5 × 89,3 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden igényhez megfelelő működtetési lehetőséget kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Biztonságos és gyors szerelés. Meghatározott Ex alkalmazásokhoz alkalmas. Kezelőszerszámos működtetés. Kompakt méretek.
A Wago 2006-1404 kék átmenő sorkapocs négy kapocspontot közösít egy potenciálon, 6 mm² névleges keresztmetszettel. Push-in CAGE CLAMP csatlakozással, működtetőszerszámhoz való nyílással és DIN35-sínre rögzíthető kialakítással készül.
Villamos adatok és feltételek
| Értékelési szabvány, AC | IEC/EN60947-7-1 |
|---|---|
| AC, III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
| AC, III. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
| AC, II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| DC értékelési szabvány | IEC/EN60947-7-1 |
| DC, III/2 feltétel | 1500 V; 8 kV; névleges áram nincs megadva. |
| DC, III/3 és II/2 feltétel | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059 és CSA22.2 No.158, B és C csoport | 600 V; 50 A |
| UL és CSA, D csoport | A feszültség és áram helyén kötőjel szerepel. |
| Veszteségadat áramfeltétele | 41 A; veszteségi teljesítmény és ellenállásérték nincs megadva. |
| Ex e II névleges adatok | 550 V; 36 A |
| Ex e II névleges áram áthidalóval | 33 A |
| Ex értékelés | ATEX: PTB 05 ATEX 1030 U; IECEx: PTB05.0014U; Ex eb IIC Gb |

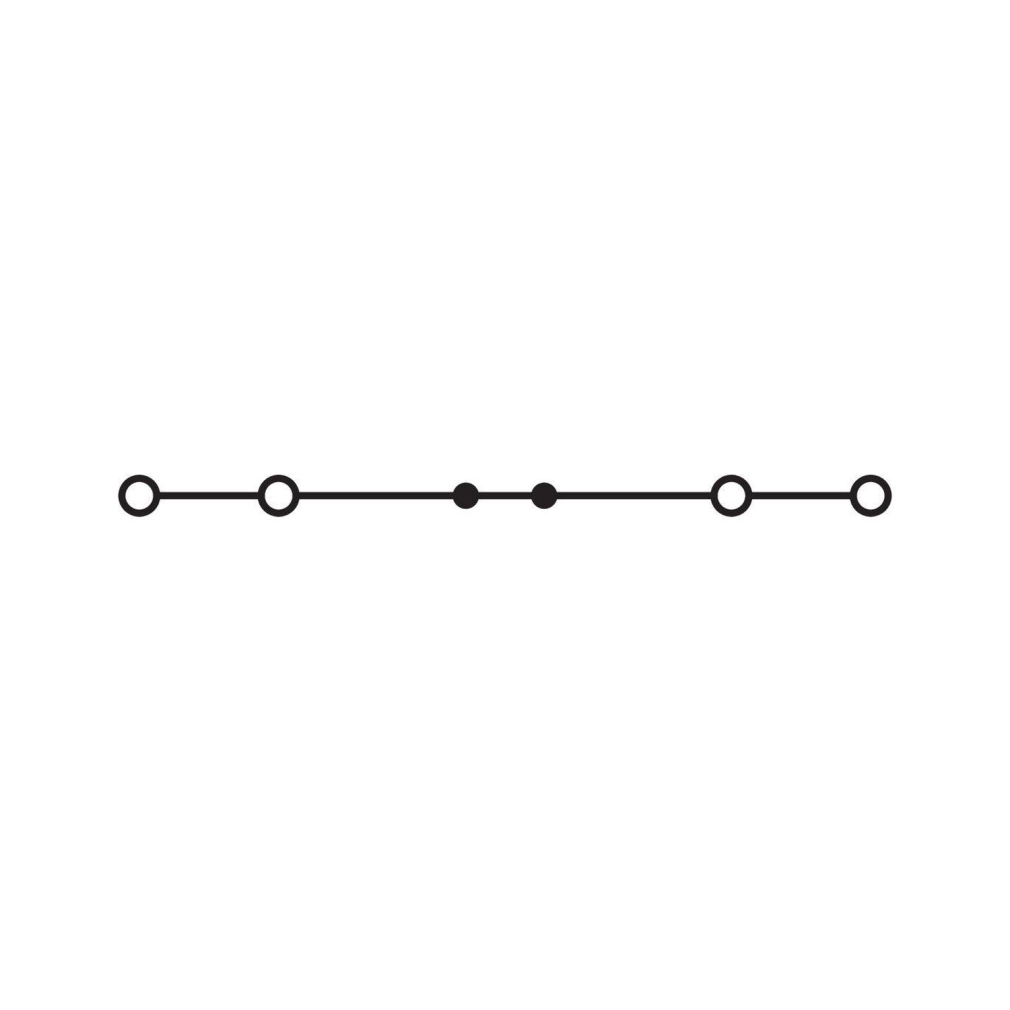

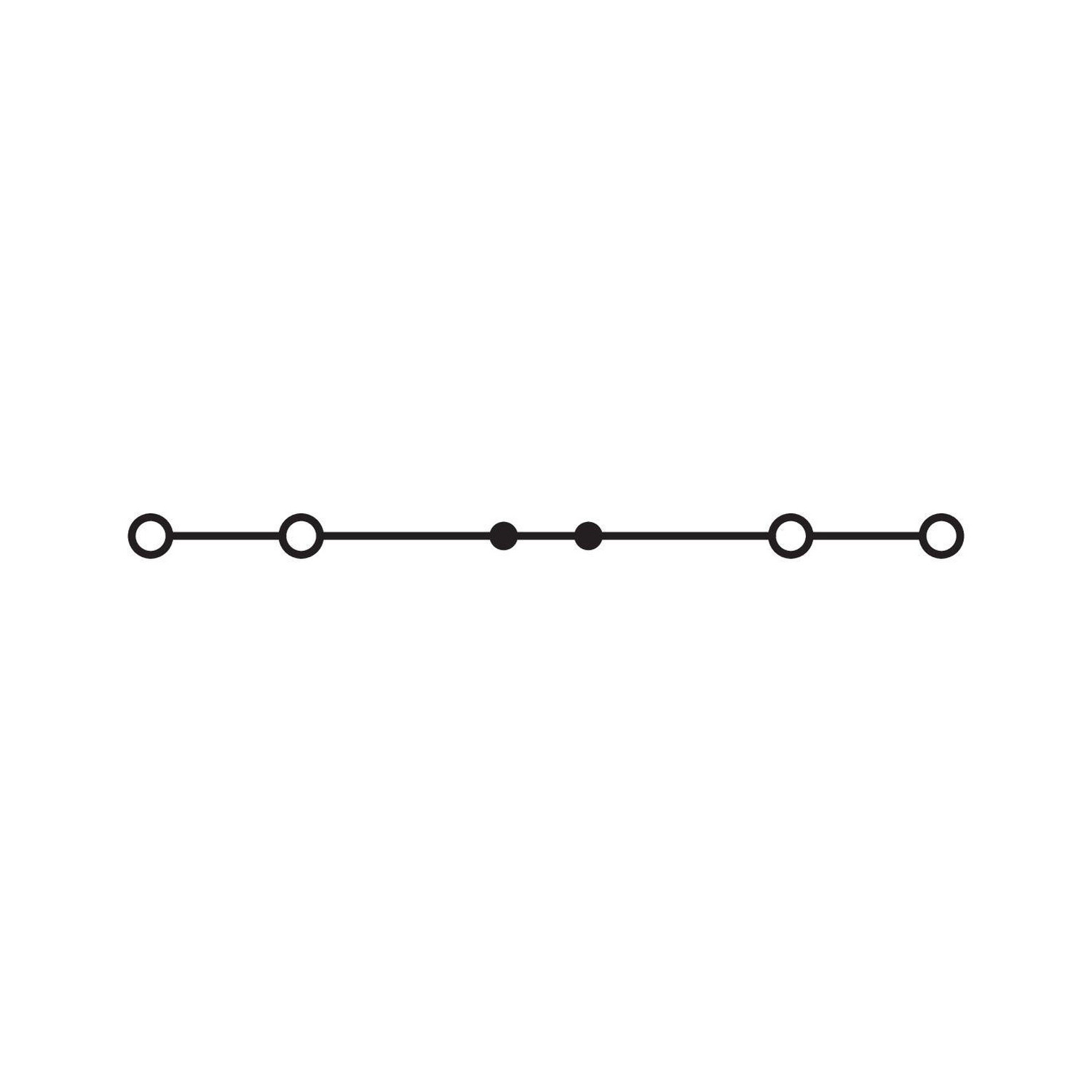

| Belső kapcsolás | Négy kapocspont egy közös átmenő potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Többeres vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Áthidalónyílások száma | 2 |
| Tömör vezeték, közvetlen push-in | 2,5–10 mm² / 14–8 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 2,5–6 mm² / 16–10 AWG |
| Push-in alsó keresztmetszethatár feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját pontos tartományok külön érvényesek. |
Méretek, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság | 89,3 mm / 3,516 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,247 MJ |
| Tömeg | 16,3 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CSA Group, C22.2 No.158 | 1543858 |
|---|---|
| KEMA/KEUR – DEKRA, EN60947 | 71-145255 |
| ATEX – PTB, EN60079 | PTB 05 ATEX 1030 U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCCEx – CQST/CNEx, GB/T3836.3 | 2020312313000231 |
| IECEx – PTB, IEC60079 | IECEx PTB05.0014U; Ex eb IIC, illetve Ex eb I Mb |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DEKRA, EN60947 | 71-171554 |
| cURus – Underwriters Laboratories, UL1059 | UL-US-L45172-6187141-82604002-4 |
Kezelés és alkalmazási feltételek
| Közvetlen bekötés | Tömör vezeték: 2,5–10 mm² / 14–8 AWG. Finom elemi szálas, érvéghüvelyes vezeték: 2,5–6 mm² / 16–10 AWG. A közvetlen benyomás alsó határa a vezeték tulajdonságaitól is függ. |
|---|---|
| Szerszámos bekötés | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. |
| Működtetőszerszám és vezeték iránya | A működtetőszerszámot függőlegesen helyezd be. A vezeték bevezetési szöge 15°-nál kisebb legyen. |
| Kettős áthidalónyílás | A két áthidalónyílás különféle közösítési elrendezéseket tesz lehetővé. A rugó CrNi acélból, az áthidaló elektrolitos rézből készül. |
| Egyedi áthidaló | A 2000, 2001, 2002 és 2004 család áthidalójából a kiválasztott érintkezők eltávolításával egyedi elrendezés alakítható ki. |
| Áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a kettős nyílás elválasztófala közé helyezd. Legfeljebb öt érintkezőnél középen emeld ki; ötnél több érintkezőnél a két végen felváltva emeld. |
| Szűkítő áthidaló | Eltérő keresztmetszetű sorkapcsok közösíthetők anélkül, hogy vezetékcsatlakozási pontot foglalnának el. Vékony véglappal mindkét irány használható; további átmenő sorkapcsok dugaszolható áthidalóval kapcsolhatók hozzá. |
| Véglap szűkítő áthidalónál | A sorkapcsok közé véglapot kell helyezni. |
| 2006-499 családi szűkítési példa | 6/4 mm²-es, 10/12 AWG méretű 2006/2004 sorkapocsról 4/2,5/1,5 mm²-es, 12/14/16 AWG méretű 2004/2002/2001 sorkapocsra. Ez a családi tartozék alkalmazási tartománya, a saját sorkapocs vezetéktartományától külön értelmezendő. |
| Moduláris TOPJOB S csatlakozók | A csatlakozóhoz ugyanaz a vezeték-keresztmetszet tartozik, mint az alkalmazott sorkapocshoz. |
| Kétpólusú feszültségvizsgáló | 2 mm átmérőjű mérőérintkezőkkel csatlakoztatható. |
| 2009-174 vizsgálóadapter | CAT I besorolású, 4 mm-es dugóhoz; a 2000–2016 sorozathoz. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² / 12 AWG vezetékhez. |
| Jelölés | WMB Inline SNAP-IN jelölőrendszerrel. |
| 2009-193 csoportjelölő-tartó | A 2001–2016 sorozathoz, jelölőszalaggal. Véglapra nem használható. |
| Ex e elválasztás | A közvetlenül az Ex e / Ex i elválasztólap mögött lévő sorkapcsokra véglapot kell helyezni. |
| Mozgatható rögzítőlábak | A sorkapocs és az elválasztóelem mozgatható lábai azonos irányba nézzenek. |
| Ex e / Ex i elválasztás sorrendje | Véglap, Ex e sorkapocs, Ex elválasztóelem, véglap, Ex i sorkapocs. Az Ex i elrendezésben kék házú átmenő sorkapcsok szerepelnek. |
| Ex e / Ex i távolság | Az EN50020 szerint a feszültség alatt álló Ex e és Ex i részek között legalább 50 mm távolság szükséges. Az elválasztóelemek közös DIN-sínen helytakarékos elrendezést tesznek lehetővé. |
| Csillagkapcsolás | A 2006-405/011-000 háromirányú áthidaló csillagpont létrehozásához tartozik. |
| Kimenetek összárama | A kimenő áramkörök összárama nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját áthidalt változathoz 33 A tartozik. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2006-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2006-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2006-191 | Lezárokupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2006-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2006-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-208 | Érvéghüvely; hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; sárga |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a működtetése?
Működtetőszerszámhoz való nyílással ellátott Push-in CAGE CLAMP.
Mekkora a szélessége?
7,5 mm / 0,295 inch
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2006-1404
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
16 g/db
Cikkszám
4066966596908
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2006-1404 4 vezetékes átmenő sorkapocs, 6 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2006-1404 |
| GTIN / EAN | 4066966596908 |
| Terméktípus | Négyvezetékes átmenő sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány, AC | IEC/EN60947-7-1 |
|---|---|
| AC, III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
| AC, III. túlfeszültségi kategória / 2. szennyezettségi fok | 1000 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
| AC, II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| DC értékelési szabvány | IEC/EN60947-7-1 |
| DC, III/2 feltétel | 1500 V; 8 kV; névleges áram nincs megadva. |
| DC, III/3 és II/2 feltétel | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059 és CSA22.2 No.158, B és C csoport | 600 V; 50 A |
| UL és CSA, D csoport | A feszültség és áram helyén kötőjel szerepel. |
| Veszteségadat áramfeltétele | 41 A; veszteségi teljesítmény és ellenállásérték nincs megadva. |
| Ex e II névleges adatok | 550 V; 36 A |
| Ex e II névleges áram áthidalóval | 33 A |
| Ex értékelés | ATEX: PTB 05 ATEX 1030 U; IECEx: PTB05.0014U; Ex eb IIC Gb |
| Belső kapcsolás | Négy kapocspont egy közös átmenő potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Többeres vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Áthidalónyílások száma | 2 |
| Tömör vezeték, közvetlen push-in | 2,5–10 mm² / 14–8 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 2,5–6 mm² / 16–10 AWG |
| Push-in alsó keresztmetszethatár feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját pontos tartományok külön érvényesek. |
Méretek, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság | 89,3 mm / 3,516 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,247 MJ |
| Tömeg | 16,3 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
Tanúsítványok és nyilatkozatok
| CSA Group, C22.2 No.158 | 1543858 |
|---|---|
| KEMA/KEUR – DEKRA, EN60947 | 71-145255 |
| ATEX – PTB, EN60079 | PTB 05 ATEX 1030 U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCCEx – CQST/CNEx, GB/T3836.3 | 2020312313000231 |
| IECEx – PTB, IEC60079 | IECEx PTB05.0014U; Ex eb IIC, illetve Ex eb I Mb |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| DEKRA, EN60947 | 71-171554 |
| cURus – Underwriters Laboratories, UL1059 | UL-US-L45172-6187141-82604002-4 |
Kezelés és alkalmazási feltételek
| Közvetlen bekötés | Tömör vezeték: 2,5–10 mm² / 14–8 AWG. Finom elemi szálas, érvéghüvelyes vezeték: 2,5–6 mm² / 16–10 AWG. A közvetlen benyomás alsó határa a vezeték tulajdonságaitól is függ. |
|---|---|
| Szerszámos bekötés | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. |
| Működtetőszerszám és vezeték iránya | A működtetőszerszámot függőlegesen helyezd be. A vezeték bevezetési szöge 15°-nál kisebb legyen. |
| Kettős áthidalónyílás | A két áthidalónyílás különféle közösítési elrendezéseket tesz lehetővé. A rugó CrNi acélból, az áthidaló elektrolitos rézből készül. |
| Egyedi áthidaló | A 2000, 2001, 2002 és 2004 család áthidalójából a kiválasztott érintkezők eltávolításával egyedi elrendezés alakítható ki. |
| Áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a kettős nyílás elválasztófala közé helyezd. Legfeljebb öt érintkezőnél középen emeld ki; ötnél több érintkezőnél a két végen felváltva emeld. |
| Szűkítő áthidaló | Eltérő keresztmetszetű sorkapcsok közösíthetők anélkül, hogy vezetékcsatlakozási pontot foglalnának el. Vékony véglappal mindkét irány használható; további átmenő sorkapcsok dugaszolható áthidalóval kapcsolhatók hozzá. |
| Véglap szűkítő áthidalónál | A sorkapcsok közé véglapot kell helyezni. |
| 2006-499 családi szűkítési példa | 6/4 mm²-es, 10/12 AWG méretű 2006/2004 sorkapocsról 4/2,5/1,5 mm²-es, 12/14/16 AWG méretű 2004/2002/2001 sorkapocsra. Ez a családi tartozék alkalmazási tartománya, a saját sorkapocs vezetéktartományától külön értelmezendő. |
| Moduláris TOPJOB S csatlakozók | A csatlakozóhoz ugyanaz a vezeték-keresztmetszet tartozik, mint az alkalmazott sorkapocshoz. |
| Kétpólusú feszültségvizsgáló | 2 mm átmérőjű mérőérintkezőkkel csatlakoztatható. |
| 2009-174 vizsgálóadapter | CAT I besorolású, 4 mm-es dugóhoz; a 2000–2016 sorozathoz. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² / 12 AWG vezetékhez. |
| Jelölés | WMB Inline SNAP-IN jelölőrendszerrel. |
| 2009-193 csoportjelölő-tartó | A 2001–2016 sorozathoz, jelölőszalaggal. Véglapra nem használható. |
| Ex e elválasztás | A közvetlenül az Ex e / Ex i elválasztólap mögött lévő sorkapcsokra véglapot kell helyezni. |
| Mozgatható rögzítőlábak | A sorkapocs és az elválasztóelem mozgatható lábai azonos irányba nézzenek. |
| Ex e / Ex i elválasztás sorrendje | Véglap, Ex e sorkapocs, Ex elválasztóelem, véglap, Ex i sorkapocs. Az Ex i elrendezésben kék házú átmenő sorkapcsok szerepelnek. |
| Ex e / Ex i távolság | Az EN50020 szerint a feszültség alatt álló Ex e és Ex i részek között legalább 50 mm távolság szükséges. Az elválasztóelemek közös DIN-sínen helytakarékos elrendezést tesznek lehetővé. |
| Csillagkapcsolás | A 2006-405/011-000 háromirányú áthidaló csillagpont létrehozásához tartozik. |
| Kimenetek összárama | A kimenő áramkörök összárama nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját áthidalt változathoz 33 A tartozik. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2006-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2006-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2006-191 | Lezárokupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2006-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2006-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-208 | Érvéghüvely; hüvely 6 mm² / AWG 10; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; sárga |
| 210-721 | Működtetőszerszám; penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2006-1404 4 vezetékes átmenő sorkapocs, 6 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék használati útmutató
Vezeték és előkészítés
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Többeres vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
| Huzalozási irány | Felső bekötés |
| Áthidalónyílások száma | 2 |
| Tömör vezeték, közvetlen push-in | 2,5–10 mm² / 14–8 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 2,5–6 mm² / 16–10 AWG |
| Push-in alsó keresztmetszethatár feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját pontos tartományok külön érvényesek. |
A vezetéket 13–15 mm hosszan csupaszold.
Kezelés és feltételek
| Közvetlen bekötés | Tömör vezeték: 2,5–10 mm² / 14–8 AWG. Finom elemi szálas, érvéghüvelyes vezeték: 2,5–6 mm² / 16–10 AWG. A közvetlen benyomás alsó határa a vezeték tulajdonságaitól is függ. |
|---|---|
| Szerszámos bekötés | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. |
| Működtetőszerszám és vezeték iránya | A működtetőszerszámot függőlegesen helyezd be. A vezeték bevezetési szöge 15°-nál kisebb legyen. |
| Kettős áthidalónyílás | A két áthidalónyílás különféle közösítési elrendezéseket tesz lehetővé. A rugó CrNi acélból, az áthidaló elektrolitos rézből készül. |
| Egyedi áthidaló | A 2000, 2001, 2002 és 2004 család áthidalójából a kiválasztott érintkezők eltávolításával egyedi elrendezés alakítható ki. |
| Áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a kettős nyílás elválasztófala közé helyezd. Legfeljebb öt érintkezőnél középen emeld ki; ötnél több érintkezőnél a két végen felváltva emeld. |
| Szűkítő áthidaló | Eltérő keresztmetszetű sorkapcsok közösíthetők anélkül, hogy vezetékcsatlakozási pontot foglalnának el. Vékony véglappal mindkét irány használható; további átmenő sorkapcsok dugaszolható áthidalóval kapcsolhatók hozzá. |
| Véglap szűkítő áthidalónál | A sorkapcsok közé véglapot kell helyezni. |
| 2006-499 családi szűkítési példa | 6/4 mm²-es, 10/12 AWG méretű 2006/2004 sorkapocsról 4/2,5/1,5 mm²-es, 12/14/16 AWG méretű 2004/2002/2001 sorkapocsra. Ez a családi tartozék alkalmazási tartománya, a saját sorkapocs vezetéktartományától külön értelmezendő. |
| Moduláris TOPJOB S csatlakozók | A csatlakozóhoz ugyanaz a vezeték-keresztmetszet tartozik, mint az alkalmazott sorkapocshoz. |
| Kétpólusú feszültségvizsgáló | 2 mm átmérőjű mérőérintkezőkkel csatlakoztatható. |
| 2009-174 vizsgálóadapter | CAT I besorolású, 4 mm-es dugóhoz; a 2000–2016 sorozathoz. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² / 12 AWG vezetékhez. |
| Jelölés | WMB Inline SNAP-IN jelölőrendszerrel. |
| 2009-193 csoportjelölő-tartó | A 2001–2016 sorozathoz, jelölőszalaggal. Véglapra nem használható. |
| Ex e elválasztás | A közvetlenül az Ex e / Ex i elválasztólap mögött lévő sorkapcsokra véglapot kell helyezni. |
| Mozgatható rögzítőlábak | A sorkapocs és az elválasztóelem mozgatható lábai azonos irányba nézzenek. |
| Ex e / Ex i elválasztás sorrendje | Véglap, Ex e sorkapocs, Ex elválasztóelem, véglap, Ex i sorkapocs. Az Ex i elrendezésben kék házú átmenő sorkapcsok szerepelnek. |
| Ex e / Ex i távolság | Az EN50020 szerint a feszültség alatt álló Ex e és Ex i részek között legalább 50 mm távolság szükséges. Az elválasztóelemek közös DIN-sínen helytakarékos elrendezést tesznek lehetővé. |
| Csillagkapcsolás | A 2006-405/011-000 háromirányú áthidaló csillagpont létrehozásához tartozik. |
| Kimenetek összárama | A kimenő áramkörök összárama nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját áthidalt változathoz 33 A tartozik. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
