Wago 2006-1202 2 vezetékes átmenő sorkapocs, 6 mm², Push-in CAGE CLAMP®, DIN 35 x 15 és 35 x 7,5 sínhez, oldalsó és középső jelölés, Ex e II alkalmazásokhoz, narancssárga
RRP:687 Ft/db
680 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
592 Ft/db
nettó 466 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

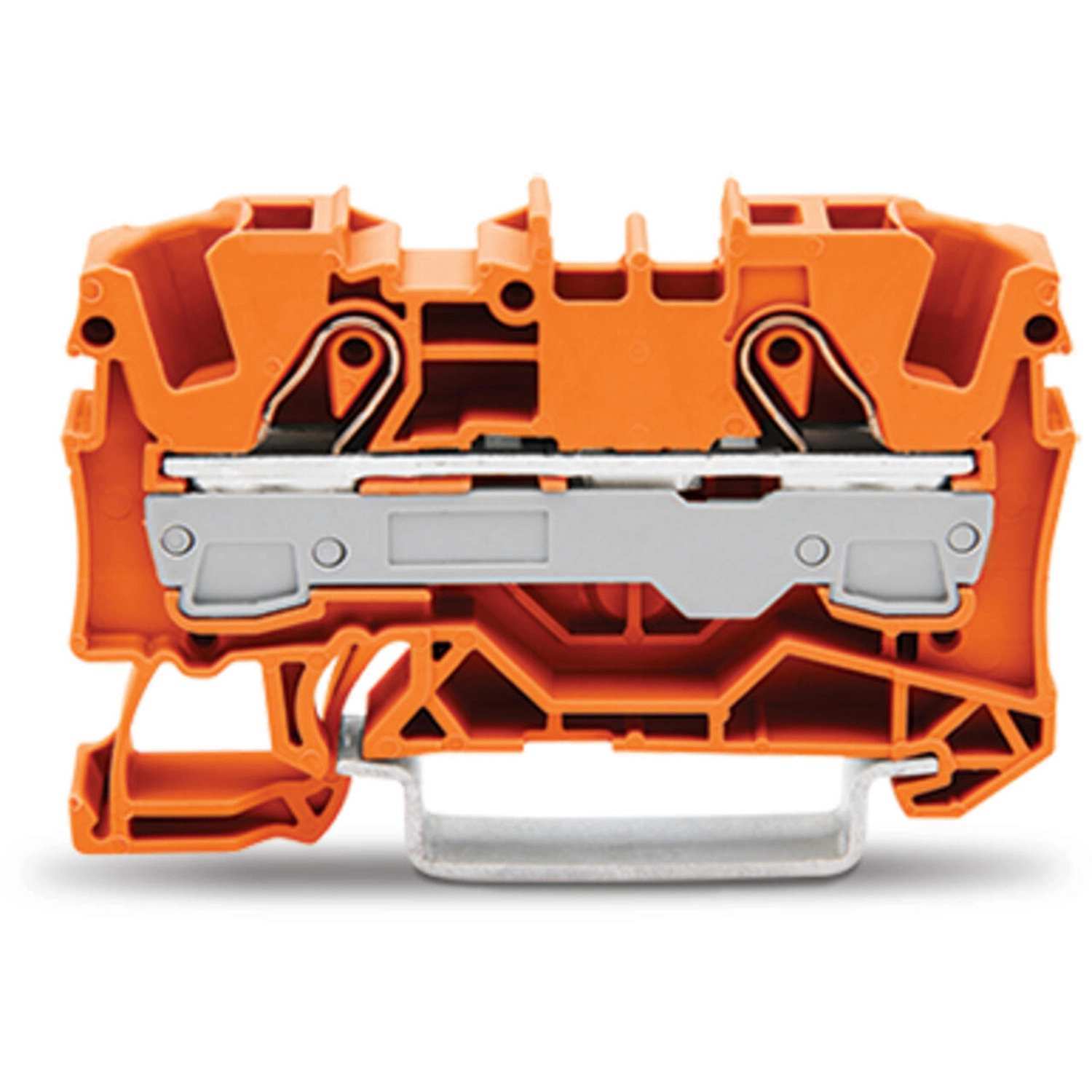

Átmenő sorkapocs, 2006-os sorozat, Push-in CAGE CLAMP®. A Wago 2006-1202 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 13–15 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 7,5 × 57,4 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–10 mm². Megfelelő csatlakoztatás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést: a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Megfelelő megoldás minden vezetékezési feladathoz. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas. Tartósan biztonságos csatlakozások.
A Wago 2006-1202 narancssárga kétvezetékes átmenő sorkapocs 6 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Két bekötési ponttal, középső és oldalsó jelöléssel rendelkezik. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető; szélessége 7,5 mm, a vezeték csupaszolási hossza 13–15 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1 AC; III/3 | 800 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
|---|---|
| IEC/EN 60947-7-1 AC; III/2 | 1000 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
| IEC/EN 60947-7-1 AC; II/2 | Feszültség, impulzusfeszültség, névleges áram és maximális keresztmetszethez tartozó áram: – |
| IEC/EN 60947-7-1 DC; III/2 | 1500 V; 8 kV; névleges áram: – |
| IEC/EN 60947-7-1 DC; III/3 és II/2 | Feszültség és impulzusfeszültség: –; névleges áram a DC táblázat valamennyi kategóriájában: – |
| UL 1059; B és C felhasználási csoport | 600 V; 50 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 50 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: PTB 05 ATEX 1030 U / IECEx: PTB 05.0014U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 36 A |
| Ex e II névleges áram áthidalóval | 33 A |
| Veszteségi teljesítmény potenciálonként | 1,3112 W |
| A veszteségi adat névleges árama | 41 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–10 mm² / 14–8 AWG |
| Többeres vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 2,5–6 mm² / 16–10 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság | 57,4 mm / 2,26 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |

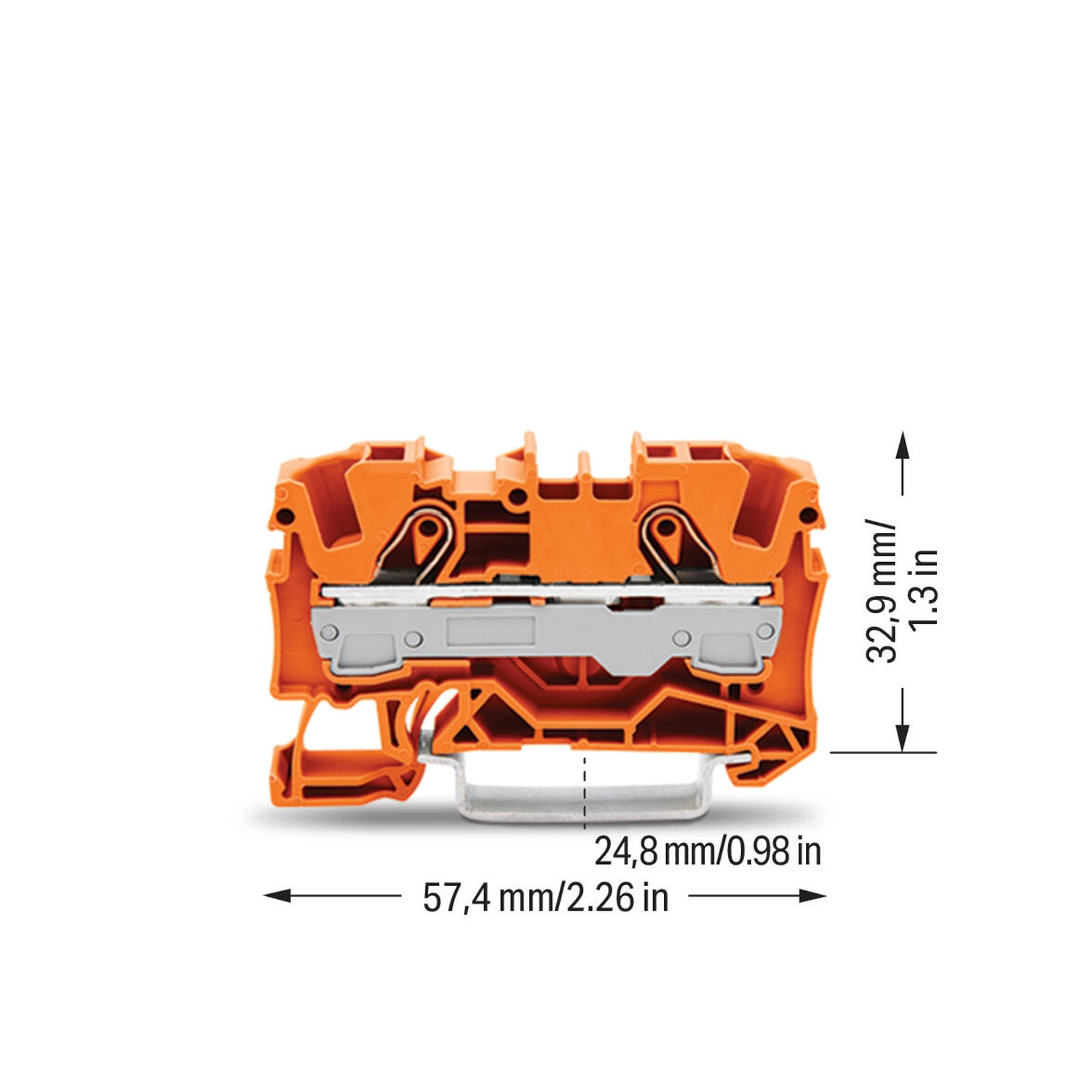

| Méretábra vízszintes mérete | 57,4 mm / 2,26 inch |
| Méretábra részmérete | 24,8 mm / 0,98 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,162 MJ |
| Tömeg | 9,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

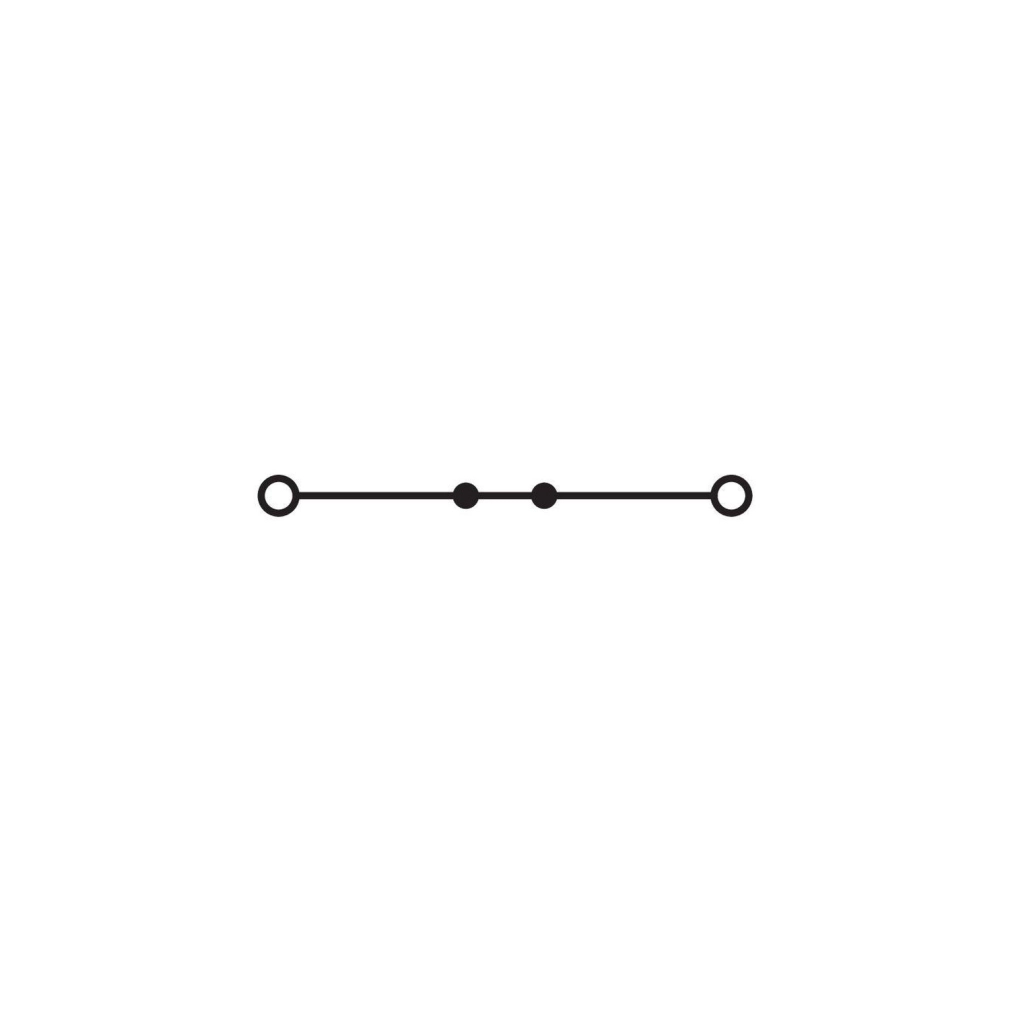

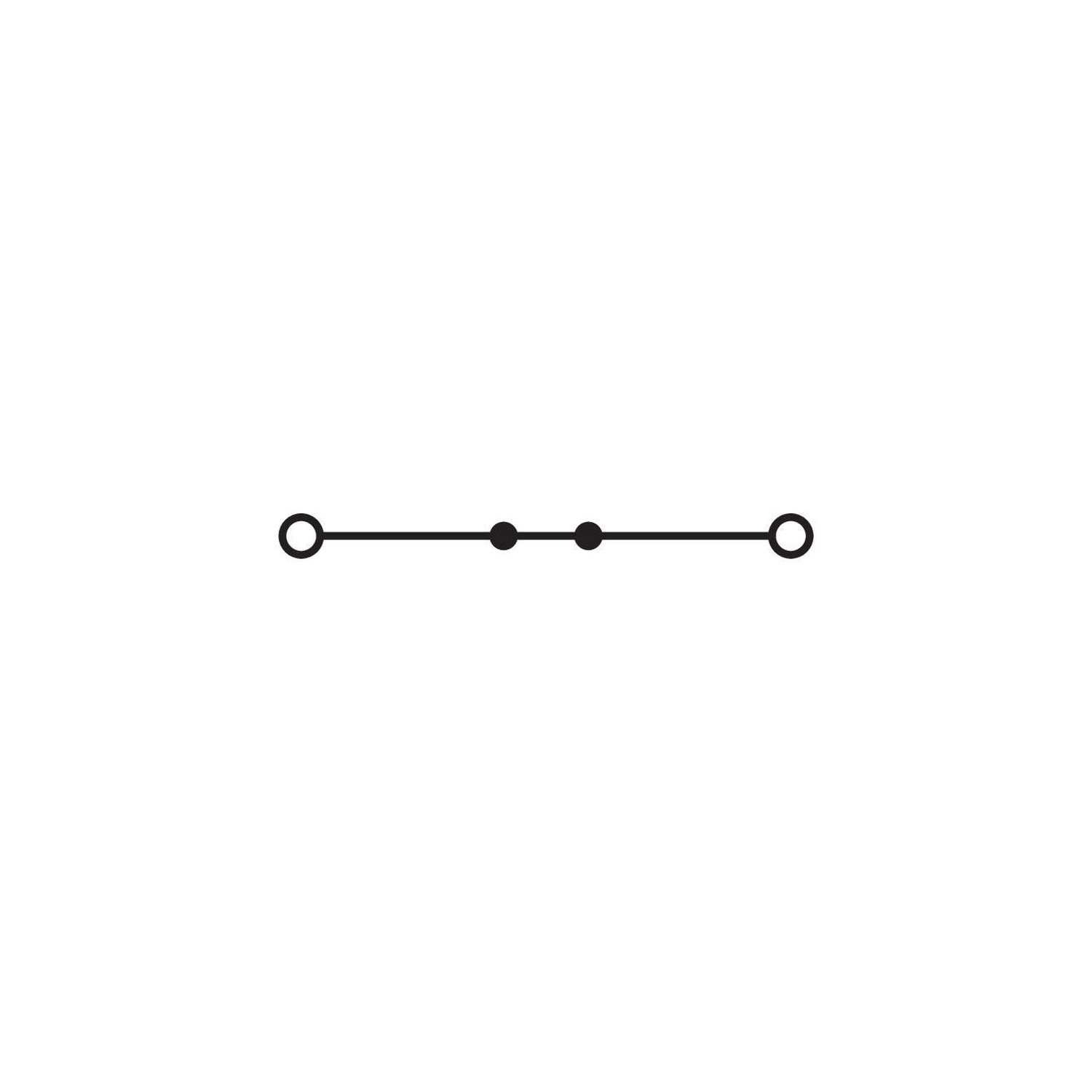

| Áramköri rajz | Két bekötési végpontot folytonos vezetővonal köt össze. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 2,5–10 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,5–6 mm²; közvetlen push-in módszernél 2,5–6 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
| Vizsgálócsatlakozások | A közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016. |
| Csoportjelölő hatóköre | A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható. |
| Burkolattartó hatóköre | A 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját. |
| 2009-182 tartozék egységmegadása | A tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá. |
| AWG és mm² számpárok | A tömör push-in tartomány 2,5–10 mm² mellett 14–8 AWG, az érvéghüvelyes push-in tartomány 2,5–6 mm² mellett 16–10 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
| Áramadatok eltérő feltételei | IEC/EN AC III/3: 800 V, 8 kV, 41 A; AC III/2: 1000 V, 8 kV, 41 A; mindkettőnél 57 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL és CSA B/C: 50 A. Ex e II: 36 A, áthidalóval 33 A. Az 1,3112 W veszteség 41 A-re vonatkozik. |
| Áthidalás és Ex áram | Az áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a saját villamos fejezetben külön közölt, áthidalóval érvényes 33 A-es Ex e II határt. |
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a narancssárga kivitel Ui vagy Ii biztonsági paramétere. |
| Egyedi áthidaló általános családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2006-os kivitel áthidalójának átalakítási utasítása. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL-8060 |
|---|---|
| CSA | CSA Group; C22.2 No. 158; 1543858 |
| cURus | Underwriters Laboratories Inc.; UL 1059; UL-USL45172-6187141-82604002-4 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-145255 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt (PTB); EN 60079; PTB 05 ATEX 1030 U (II 2 G Ex eb IIC Gb / I M 2 Ex eb I Mb) |
| CCCEx | CQST/CNEx; GB/T 3836.3; 2020312313000231 (Ex eb IIC Gb, Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1310 U |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| AEx | Underwriters Laboratories Inc.; UL 60079; E 185892 (AEx eb IIC Gb, Ex eb IIC Gb) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2006-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2006-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2006-191 | Lezárókupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2006-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2006-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2006-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2006-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Áthidalórendszer és kezelési megadások
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Áthidalórendszer általános megadása | A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II áthidalós határ 33 A. |
| Moduláris csatlakozók | A moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak. |
Vezetékcsatlakoztatás, közösítés és ellenőrzés
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
|---|---|
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2006-os kivitel áthidalójának átalakítási utasítása. |
| Motoralaplap közösítése | A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd. |
Redukáló közösítés és a számpárok feltételei
| Redukáló közösítés | A redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők. |
|---|---|
| Véglap redukáló áthidalónál | A közösítendő sorkapcsok közé véglapot kell behelyezni. |
| 2006-499 közösítési tartománya | 6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat. |
| 2016-499 közösítési példa saját számpárjai | 16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat. |
| Nyitott csatlakozóoldali léptetés családpéldái | Véglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG). |
| Zárt csatlakozóoldali léptetés családpéldái | Véglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG). |
| Kimenő áramkörök összege | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
Ex alkalmazás elválasztási feltételei
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
13–15 mm.
Milyen vezeték nyomható be közvetlenül?
Tömör vezeték 2,5–10 mm², érvéghüvelyes finom elemi szálas vezeték 2,5–6 mm² tartományban; kisebb keresztmetszet a vezeték tulajdonságaitól függően.
Milyen sínre rögzíthető?
DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre.
Mekkora a vizsgálókontaktus?
2 mm átmérőjű; a külön 2009-174 CAT I adapter 4 mm-es dugóhoz való.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
narancs
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2006-1202
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1 g/db
Cikkszám
4017332999663
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2006-1202 2 vezetékes átmenő sorkapocs, 6 mm², Push-in CAGE CLAMP®, DIN 35 x 15 és 35 x 7,5 sínhez, oldalsó és középső jelölés, Ex e II alkalmazásokhoz, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2006-1202 |
| GTIN / EAN | 4017332999663 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1 AC; III/3 | 800 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
|---|---|
| IEC/EN 60947-7-1 AC; III/2 | 1000 V; 8 kV; 41 A; legnagyobb vezeték-keresztmetszetnél 57 A |
| IEC/EN 60947-7-1 AC; II/2 | Feszültség, impulzusfeszültség, névleges áram és maximális keresztmetszethez tartozó áram: – |
| IEC/EN 60947-7-1 DC; III/2 | 1500 V; 8 kV; névleges áram: – |
| IEC/EN 60947-7-1 DC; III/3 és II/2 | Feszültség és impulzusfeszültség: –; névleges áram a DC táblázat valamennyi kategóriájában: – |
| UL 1059; B és C felhasználási csoport | 600 V; 50 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 50 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: PTB 05 ATEX 1030 U / IECEx: PTB 05.0014U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 36 A |
| Ex e II névleges áram áthidalóval | 33 A |
| Veszteségi teljesítmény potenciálonként | 1,3112 W |
| A veszteségi adat névleges árama | 41 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00078 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 6 mm² |
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 2,5–10 mm² / 14–8 AWG |
| Többeres vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 2,5–6 mm² / 16–10 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 13–15 mm / 0,51–0,59 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 7,5 mm / 0,295 inch |
|---|---|
| Magasság | 57,4 mm / 2,26 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Méretábra vízszintes mérete | 57,4 mm / 2,26 inch |
| Méretábra részmérete | 24,8 mm / 0,98 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,162 MJ |
| Tömeg | 9,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Áramköri rajz | Két bekötési végpontot folytonos vezetővonal köt össze. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 2,5–10 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,5–6 mm²; közvetlen push-in módszernél 2,5–6 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
| Vizsgálócsatlakozások | A közvetlen vizsgálati csatlakozás 2 mm átmérőjű vizsgálókontaktus. A 2009-174 CAT I adapter külön 4 mm-es dugóhoz való; a 2009-182 adapter külön legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetékhez. Mindkettő megadott sorozattartománya 2000–2016. |
| Csoportjelölő hatóköre | A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való; véglapon nem használható. |
| Burkolattartó hatóköre | A 709-169 opcionális tartozék saját leírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. Ez nem módosítja a sorkapocs saját sorozatazonosítóját. |
| 2009-182 tartozék egységmegadása | A tartozék leírásában a legnagyobb érték 2,5 mm², a külön 0,08–2,5 tartomány mellett viszont mm egység szerepel. A kezelési rész legfeljebb 2,5 mm² / 12 AWG vizsgálóvezetéket ad meg; a hiányos egységű tartományt nem alakítjuk át más csatlakozási határrá. |
| AWG és mm² számpárok | A tömör push-in tartomány 2,5–10 mm² mellett 14–8 AWG, az érvéghüvelyes push-in tartomány 2,5–6 mm² mellett 16–10 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
| Áramadatok eltérő feltételei | IEC/EN AC III/3: 800 V, 8 kV, 41 A; AC III/2: 1000 V, 8 kV, 41 A; mindkettőnél 57 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL és CSA B/C: 50 A. Ex e II: 36 A, áthidalóval 33 A. Az 1,3112 W veszteség 41 A-re vonatkozik. |
| Áthidalás és Ex áram | Az áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a saját villamos fejezetben külön közölt, áthidalóval érvényes 33 A-es Ex e II határt. |
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a narancssárga kivitel Ui vagy Ii biztonsági paramétere. |
| Egyedi áthidaló általános családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2006-os kivitel áthidalójának átalakítási utasítása. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL-8060 |
|---|---|
| CSA | CSA Group; C22.2 No. 158; 1543858 |
| cURus | Underwriters Laboratories Inc.; UL 1059; UL-USL45172-6187141-82604002-4 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-145255 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt (PTB); EN 60079; PTB 05 ATEX 1030 U (II 2 G Ex eb IIC Gb / I M 2 Ex eb I Mb) |
| CCCEx | CQST/CNEx; GB/T 3836.3; 2020312313000231 (Ex eb IIC Gb, Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1310 U |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| AEx | Underwriters Laboratories Inc.; UL 60079; E 185892 (AEx eb IIC Gb, Ex eb IIC Gb) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2006-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2006-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2006-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 2006-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2006-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2006-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2006-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2006-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2006-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 2006-191 | Lezárókupak; vezetékbehelyezéshez és működtető nyitásához; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2006-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2006-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2006-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2006-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2006-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Áthidalórendszer és kezelési megadások
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Áthidalórendszer általános megadása | A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II áthidalós határ 33 A. |
| Moduláris csatlakozók | A moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak. |
Vezetékcsatlakoztatás, közösítés és ellenőrzés
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
|---|---|
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló családpéldája | A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2006-os kivitel áthidalójának átalakítási utasítása. |
| Motoralaplap közösítése | A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd. |
Redukáló közösítés és a számpárok feltételei
| Redukáló közösítés | A redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők. |
|---|---|
| Véglap redukáló áthidalónál | A közösítendő sorkapcsok közé véglapot kell behelyezni. |
| 2006-499 közösítési tartománya | 6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat. |
| 2016-499 közösítési példa saját számpárjai | 16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat. |
| Nyitott csatlakozóoldali léptetés családpéldái | Véglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG). |
| Zárt csatlakozóoldali léptetés családpéldái | Véglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG). |
| Kimenő áramkörök összege | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
Ex alkalmazás elválasztási feltételei
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2006-1202 2 vezetékes átmenő sorkapocs, 6 mm², Push-in CAGE CLAMP®, DIN 35 x 15 és 35 x 7,5 sínhez, oldalsó és középső jelölés, Ex e II alkalmazásokhoz, narancssárga használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; 13–15 mm csupaszolási hosszal. A megadott működtetőszerszámok pengéje 5,5 × 0,8 mm.
| Tömör vezeték | 0,5–10 mm² / 20–8 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 2,5–10 mm² / 14–8 AWG |
| Többeres vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték | 0,5–10 mm² / 20–8 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 2,5–6 mm² / 16–10 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
Vezeték csatlakoztatása
Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban.
Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
| Tömör vezeték közvetlen push-in feltétele | A tömör vezeték közvetlen bekötési tartománya 2,5–10 mm². Az általános kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték szerszám nélküli benyomását említi. Ez nem bővíti a konkrét tartományt, és nem érvéghüvelyes vezetékre vonatkozó méretválasztási szabály. |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,5–6 mm²; közvetlen push-in módszernél 2,5–6 mm². A tömör vezeték méretlépéses kezelési példája nem helyettesíti ezeket az érvéghüvelyes tartományokat. |
Közösítés
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
A kezelési fejezet a kontaktusok eltávolításával kialakított egyedi áthidalót kizárólag a 2000, 2001, 2002 és 2004 sorozathoz említi. Ez nem a jelen 2006-os kivitel áthidalójának átalakítási utasítása.
A csillagpont-áthidaló csillagpont létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
A rendszer leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok közösítését is említi. A saját Ex e II áthidalós határ 33 A.
Redukáló közösítés és a számpárok feltételei
| Redukáló közösítés | A redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők. |
|---|---|
| Véglap redukáló áthidalónál | A közösítendő sorkapcsok közé véglapot kell behelyezni. |
| 2006-499 közösítési tartománya | 6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat. |
| 2016-499 közösítési példa saját számpárjai | 16/10 mm² (16/8 AWG), 2016/2010 sorozat → 10/6/4/2,5 mm² (8/10/12/14 AWG), 2010/2006/2004/2002 sorozat. |
| Nyitott csatlakozóoldali léptetés családpéldái | Véglappal, 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére; azonos keresztmetszeti kialakítás mellett. Példák: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 10 mm² (8 AWG) ↔ 4 mm² (12 AWG). |
| Zárt csatlakozóoldali léptetés családpéldái | Véglappal: 16 mm² (6 AWG) ↔ 6 mm² (10 AWG), illetve 6 mm² (10 AWG) ↔ 2,5 mm² (14 AWG). |
| Kimenő áramkörök összege | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| 2016-499 példa AWG-eltérése | A 2016-499 példája a 16 mm² mellett 16 AWG értéket nyomtat, míg a léptetési példák a 16 mm² mellett 6 AWG értéket adnak meg. Mindkét eltérő számpár külön megmarad. Az ellentmondó AWG-adat alapján nem adható vezeték-méretválasztási ajánlás; a konkrét összeállításhoz a gyártói tisztázás szükséges. |
|---|
Ellenőrzés
A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkettő a 2000–2016 sorozathoz megadott.
Jelöléstechnika
Pattintsd be a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartó jelölőcsíkkal a 2001–2016 sorozathoz való; véglapon ne használd.
Ex alkalmazás elválasztási feltételei
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
| Áthidalás és Ex áram | Az áthidalórendszer teljes névleges áramot említő általános leírása nem emeli meg a saját villamos fejezetben külön közölt, áthidalóval érvényes 33 A-es Ex e II határt. |
|---|---|
| Ex jelölések külön hatóköre | A kiértékelési sor Ex eb IIC Gb megadást tartalmaz. A tanúsítványok jelölései külön érvényesek, nem vonhatók össze. A konkrét beépítésnél az érvényes tanúsítvány és a Technical Section / Technical Explications előírásai irányadók. |
| Ex i alkalmazási példa | A kék házas átmenő sorkapcsokra vonatkozó általános Ex i példa nem a narancssárga kivitel Ui vagy Ii biztonsági paramétere. |
Alkalmazási feltételek
| AWG és mm² számpárok | A tömör push-in tartomány 2,5–10 mm² mellett 14–8 AWG, az érvéghüvelyes push-in tartomány 2,5–6 mm² mellett 16–10 AWG értéket ad meg. Ezek külön megadott számpárok; az AWG értékekből nem származtatunk más mm²-határt. |
|---|---|
| Áramadatok eltérő feltételei | IEC/EN AC III/3: 800 V, 8 kV, 41 A; AC III/2: 1000 V, 8 kV, 41 A; mindkettőnél 57 A a legnagyobb keresztmetszetnél. DC III/2: 1500 V és 8 kV, áramérték nélkül. UL és CSA B/C: 50 A. Ex e II: 36 A, áthidalóval 33 A. Az 1,3112 W veszteség 41 A-re vonatkozik. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
