Wago 2004-1407 4 vezetékes földelősorkapocs, 4 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga
RRP:1 691 Ft/db
1 456 Ft/db
TOP ÁR
Több, mint 50 db azonnal, raktáron!
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 316 Ft/db
nettó 1 036 Ft/db
Több, mint 50 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre.
Rendeld meg -n belül és átadjuk a futárnak!
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

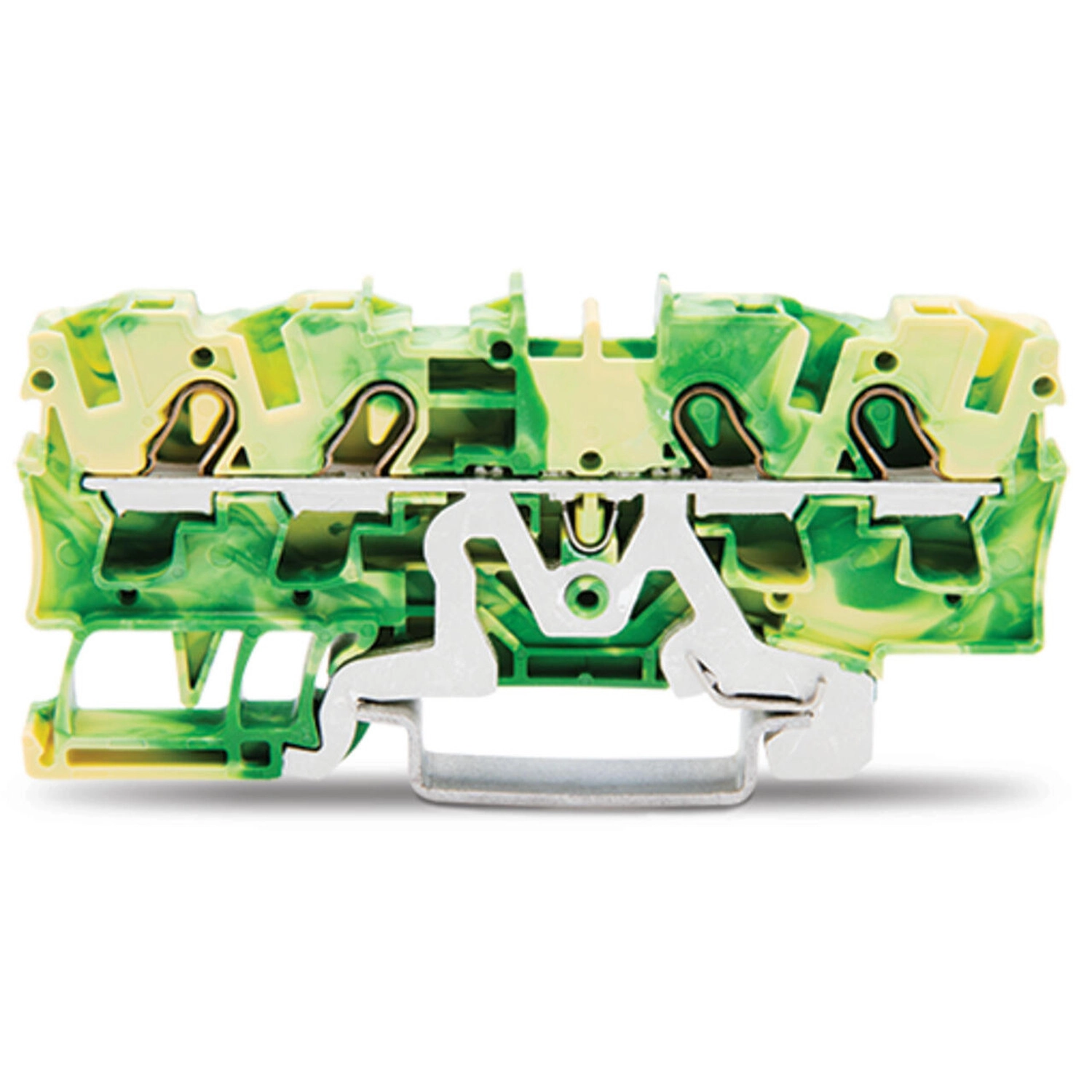

Földelősorkapocs, 2004-es sorozat, Push-in CAGE CLAMP®. A Wago 2004-1407 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 11–13 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 6,2 × 78,7 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–6 mm². Megfelelő csatlakoztatás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést: a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kompakt méretek. Meghatározott Ex alkalmazásokhoz alkalmas. Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés.
A Wago 2004-1407 zöld-sárga négyvezetékes földelő sorkapocs 4 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. 4 bekötési ponttal, középső és oldalsó jelöléssel rendelkezik. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető; a csupaszolási hossz 11–13 mm. Beépített érintkezőlába a vezetőket közvetlenül a DIN-sínnel köti össze.
Villamos adatok és feltételeik
| Robbanásvédelmi alkalmazási előírás | A gyártói Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
|---|
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² |
| Tömör rézvezető | 0,5–6 mm² / 20–10 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1,5–6 mm² / 14–10 AWG |
| Többeres rézvezető | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 1,5–4 mm² / 18–12 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6,2 mm / 0,244 inch |
|---|---|
| Magasság | 78,7 mm / 3,098 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |

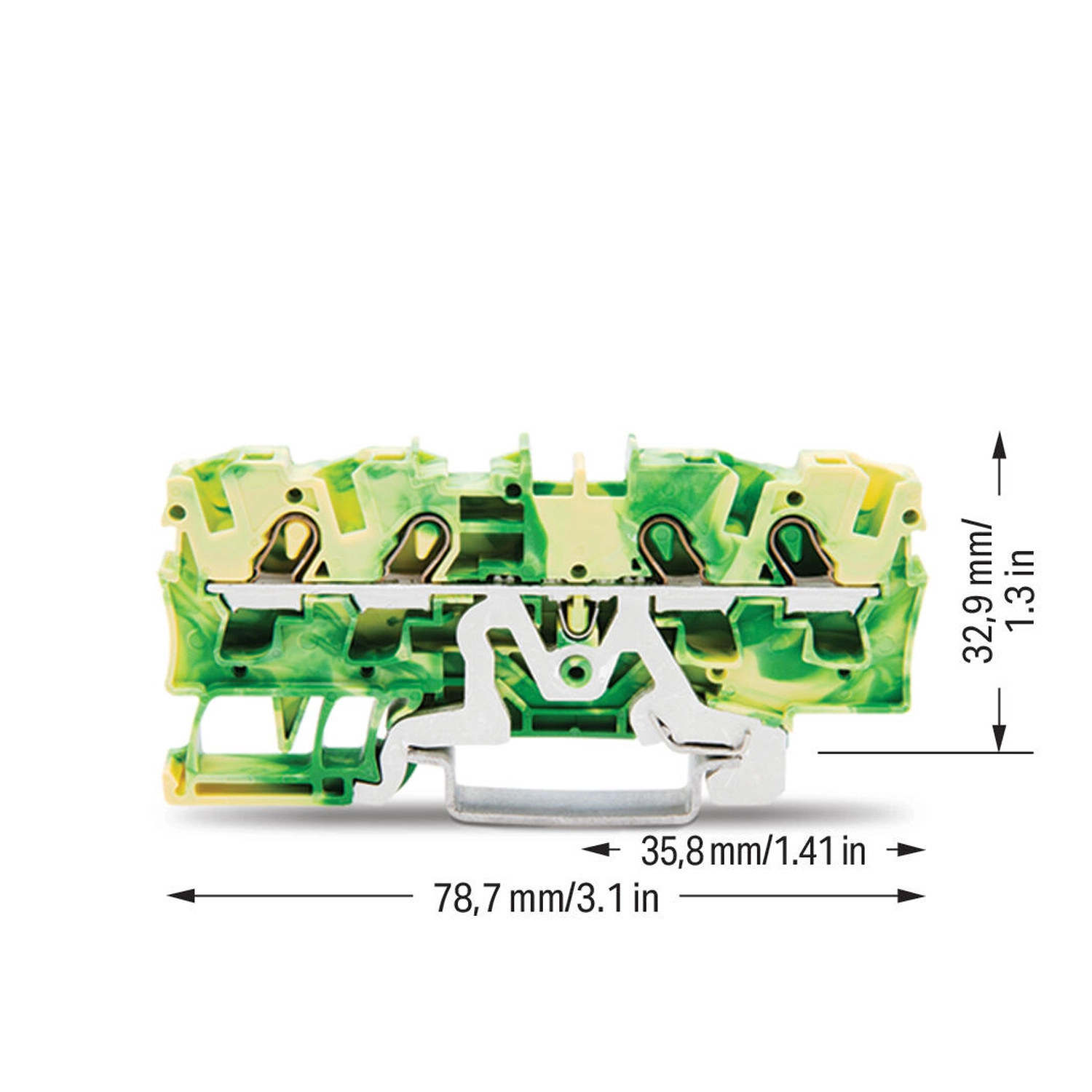

| Méretábra vízszintes mérete | 78,7 mm / 3,1 inch |
| Méretábra részmérete | 35,8 mm / 1,41 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,173 MJ |
| Tömeg | 16,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Földelési kapcsolat | A beépített érintkezőláb közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 71-125978 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7964 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-155655 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| ATEX | Physikalisch Technische Bundesanstalt (PTB) EN 60079 PTB 05 ATEX 1095 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| CCCEx | CQST/CNEx GB/T 3836.3 2020312313000160 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt (PTB) IEC 60079 IECEx PTB 05.0033 U (Ex eb IIC Gb illetve Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079 TÜV 12.1309 U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2004-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2004-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2004-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2004-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2004-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2004-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2004-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2004-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2004-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2004-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2004-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2004-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2004-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2004-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2004-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2004-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2004-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2004-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2004-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2004-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2004-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2004-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2004-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2004-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2004-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 2004-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2004-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2004-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2004-1494 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2004-1493 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Kezelés és ellenőrzés
| Tömör és érvéghüvelyes vezeték közvetlen csatlakoztatása | A vezetékfajtához megadott közvetlen push-in tartományban nyomd a vezetéket a kapocspontba; ehhez nem szükséges működtetőszerszám. |
|---|---|
| Szerszámos vezetékcsatlakoztatás | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához használj működtetőszerszámot. A kapocspont nyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Érszigetelő stop használható a vezetékbekötésnél. |
| Vizsgálati csatlakozás | A TOPJOB S csatlakozó 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. |
| Moduláris vizsgálócsatlakozó | A moduláris TOPJOB S csatlakozó a sorkapoccsal azonos méretű vizsgálóvezetékekhez alkalmazható. |
| 2009-174 vizsgálóadapter | CAT I; 4 mm átmérőjű vizsgálódugóhoz; a megadott sorozattartomány 2000–2016. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² keresztmetszetű vizsgálóvezeték szerszám nélküli csatlakoztatásához; a megadott sorozattartomány 2000–2016. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Csoportjelölő-tartó | A 2009-193 csoportjelölő-tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sorkapcsokhoz való; véglapon ne használd. |
Áthidalórendszer és kezelés
| Áthidalórendszer kialakítása | Közösítődugó és aljzat elve; dupla aljzat; CrNi-acél rugó; tiszta elektrolitikus rézből készült áthidalóérintkező. |
|---|---|
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| Vezetékáthidaló kezelése | Nyomd be teljesen a vezetékáthidalót a sorkapocsba. Újrahuzalozáshoz működtetőszerszámmal emeld ki az áthidalót. |
| Csillag- és deltakapcsolás | A csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozására szolgál TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
11–13 mm.
Mekkora a szélessége?
6,2 mm.
Milyen vezeték csatlakoztatható közvetlenül?
Tömör rézvezető 1,5–6 mm²; érvéghüvelyes finom elemi szálas rézvezető 1,5–4 mm² tartományban. Kisebb keresztmetszet csatlakoztathatósága a vezeték tulajdonságaitól függ.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2004-1407
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
16,72 g/db
Cikkszám
4017332071833
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2004-1407 4 vezetékes földelősorkapocs, 4 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2004-1407 |
| GTIN / EAN | 4017332071833 |
| Terméktípus | Négyvezetékes földelő sorkapocs |
Villamos adatok és feltételeik
| Robbanásvédelmi alkalmazási előírás | A gyártói Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
|---|
Vezetékek és csatlakozás

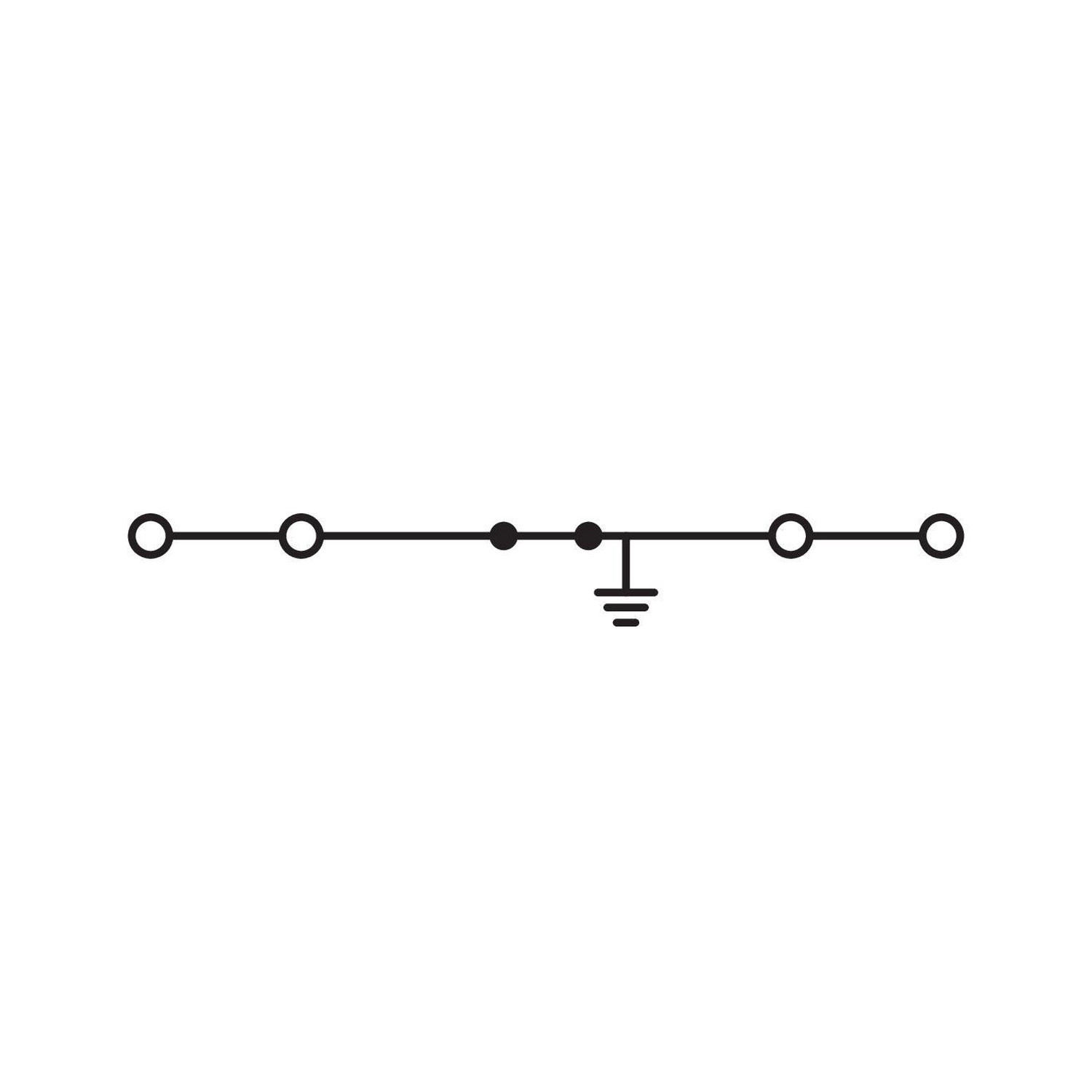

| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² |
| Tömör rézvezető | 0,5–6 mm² / 20–10 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1,5–6 mm² / 14–10 AWG |
| Többeres rézvezető | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 1,5–4 mm² / 18–12 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6,2 mm / 0,244 inch |
|---|---|
| Magasság | 78,7 mm / 3,098 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Méretábra vízszintes mérete | 78,7 mm / 3,1 inch |
| Méretábra részmérete | 35,8 mm / 1,41 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,173 MJ |
| Tömeg | 16,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Földelési kapcsolat | A beépített érintkezőláb közvetlen villamos és mechanikai kapcsolatot hoz létre a vezetők és a DIN-sín között. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 71-125978 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7964 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-155655 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| ATEX | Physikalisch Technische Bundesanstalt (PTB) EN 60079 PTB 05 ATEX 1095 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| CCCEx | CQST/CNEx GB/T 3836.3 2020312313000160 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt (PTB) IEC 60079 IECEx PTB 05.0033 U (Ex eb IIC Gb illetve Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079 TÜV 12.1309 U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2004-1492 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2004-1491 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2004-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2004-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2004-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2004-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2004-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2004-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2004-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2004-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2004-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2004-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2004-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2004-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2004-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2004-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2004-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2004-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2004-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2004-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2004-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2004-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2004-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2004-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2004-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 2004-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2004-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-267 | Érvéghüvely; Hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2004-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2004-1494 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2004-1493 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Kezelés és ellenőrzés
| Tömör és érvéghüvelyes vezeték közvetlen csatlakoztatása | A vezetékfajtához megadott közvetlen push-in tartományban nyomd a vezetéket a kapocspontba; ehhez nem szükséges működtetőszerszám. |
|---|---|
| Szerszámos vezetékcsatlakoztatás | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához használj működtetőszerszámot. A kapocspont nyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Érszigetelő stop használható a vezetékbekötésnél. |
| Vizsgálati csatlakozás | A TOPJOB S csatlakozó 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. |
| Moduláris vizsgálócsatlakozó | A moduláris TOPJOB S csatlakozó a sorkapoccsal azonos méretű vizsgálóvezetékekhez alkalmazható. |
| 2009-174 vizsgálóadapter | CAT I; 4 mm átmérőjű vizsgálódugóhoz; a megadott sorozattartomány 2000–2016. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² keresztmetszetű vizsgálóvezeték szerszám nélküli csatlakoztatásához; a megadott sorozattartomány 2000–2016. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Csoportjelölő-tartó | A 2009-193 csoportjelölő-tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sorkapcsokhoz való; véglapon ne használd. |
Áthidalórendszer és kezelés
| Áthidalórendszer kialakítása | Közösítődugó és aljzat elve; dupla aljzat; CrNi-acél rugó; tiszta elektrolitikus rézből készült áthidalóérintkező. |
|---|---|
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| Vezetékáthidaló kezelése | Nyomd be teljesen a vezetékáthidalót a sorkapocsba. Újrahuzalozáshoz működtetőszerszámmal emeld ki az áthidalót. |
| Csillag- és deltakapcsolás | A csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozására szolgál TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2004-1407 4 vezetékes földelősorkapocs, 4 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga használati útmutató
Vezeték és előkészítés
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 4 mm² |
| Tömör rézvezető | 0,5–6 mm² / 20–10 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 1,5–6 mm² / 14–10 AWG |
| Többeres rézvezető | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 1,5–4 mm² / 18–12 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
| Bekötési irány | Felső bekötés |
Kezelés és ellenőrzés
| Tömör és érvéghüvelyes vezeték közvetlen csatlakoztatása | A vezetékfajtához megadott közvetlen push-in tartományban nyomd a vezetéket a kapocspontba; ehhez nem szükséges működtetőszerszám. |
|---|---|
| Szerszámos vezetékcsatlakoztatás | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához használj működtetőszerszámot. A kapocspont nyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Érszigetelő stop használható a vezetékbekötésnél. |
| Vizsgálati csatlakozás | A TOPJOB S csatlakozó 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. |
| Moduláris vizsgálócsatlakozó | A moduláris TOPJOB S csatlakozó a sorkapoccsal azonos méretű vizsgálóvezetékekhez alkalmazható. |
| 2009-174 vizsgálóadapter | CAT I; 4 mm átmérőjű vizsgálódugóhoz; a megadott sorozattartomány 2000–2016. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² keresztmetszetű vizsgálóvezeték szerszám nélküli csatlakoztatásához; a megadott sorozattartomány 2000–2016. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Csoportjelölő-tartó | A 2009-193 csoportjelölő-tartó jelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sorkapcsokhoz való; véglapon ne használd. |
Áthidalórendszer és kezelés
| Áthidalórendszer kialakítása | Közösítődugó és aljzat elve; dupla aljzat; CrNi-acél rugó; tiszta elektrolitikus rézből készült áthidalóérintkező. |
|---|---|
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| Vezetékáthidaló kezelése | Nyomd be teljesen a vezetékáthidalót a sorkapocsba. Újrahuzalozáshoz működtetőszerszámmal emeld ki az áthidalót. |
| Csillag- és deltakapcsolás | A csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozására szolgál TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
