Wago 2004-1202 2 vezetékes átmenő sorkapocs, 4 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, narancssárga
RRP:444 Ft/db
440 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
383 Ft/db
nettó 302 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 2004-es sorozat, narancssárga. A Wago 2004-1202 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 11–13 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes; nincs szükség külön előkészítésre, például érvéghüvely préselésére. Méretei: 6,2 × 52,3 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,5–6 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozásokat kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden alkalmazáshoz megfelelő megoldást kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. Tartósan biztonságos csatlakozások. Meghatározott Ex alkalmazásokhoz alkalmas. Kompakt méretek.
A Wago 2004-1202 narancssárga TOPJOB S átmenő sorkapocs két vezetékcsatlakozással, egy potenciállal és 4 mm² névleges keresztmetszettel készül. Felső bekötésű Push-in CAGE CLAMP® csatlakozása rézvezetőkhöz használható, 11–13 mm csupaszolási hosszal. Szélessége 6,2 mm. IEC/EN60947-7-1 szerint, III. túlfeszültségi kategória és 3. szennyezettségi fok mellett 800 V, 8 kV és 32 A a névleges értéke; a legnagyobb vezeték-keresztmetszethez 41 A tartozik. Az Ex e II alkalmazás külön megadása 550 V és 30 A.
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 32 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 41 A; III/3 feltétel mellett |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség, áram és legnagyobb keresztmetszethez tartozó áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 1,024 W |
| A veszteségi adat névleges árama | 32 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
| Ex értékelés | ATEX: PTB05ATEX1095U / IECEx: PTB05.0033U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 30 A |
| Robbanásveszélyes tér alkalmazási információja | A gyártó Technical Section / Technical Explications alkalmazási tudnivalóira hivatkozik. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 4 mm² |
| Tömör vezeték | 0,5–6 mm² / 20–10 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 1,5–6 mm² / 14–10 AWG |
| Többeres vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1,5–4 mm² / 18–12 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 6,2 mm / 0,244 inch |
|---|---|
| Magasság a mérettáblázatban | 52,3 mm / 2,059 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |

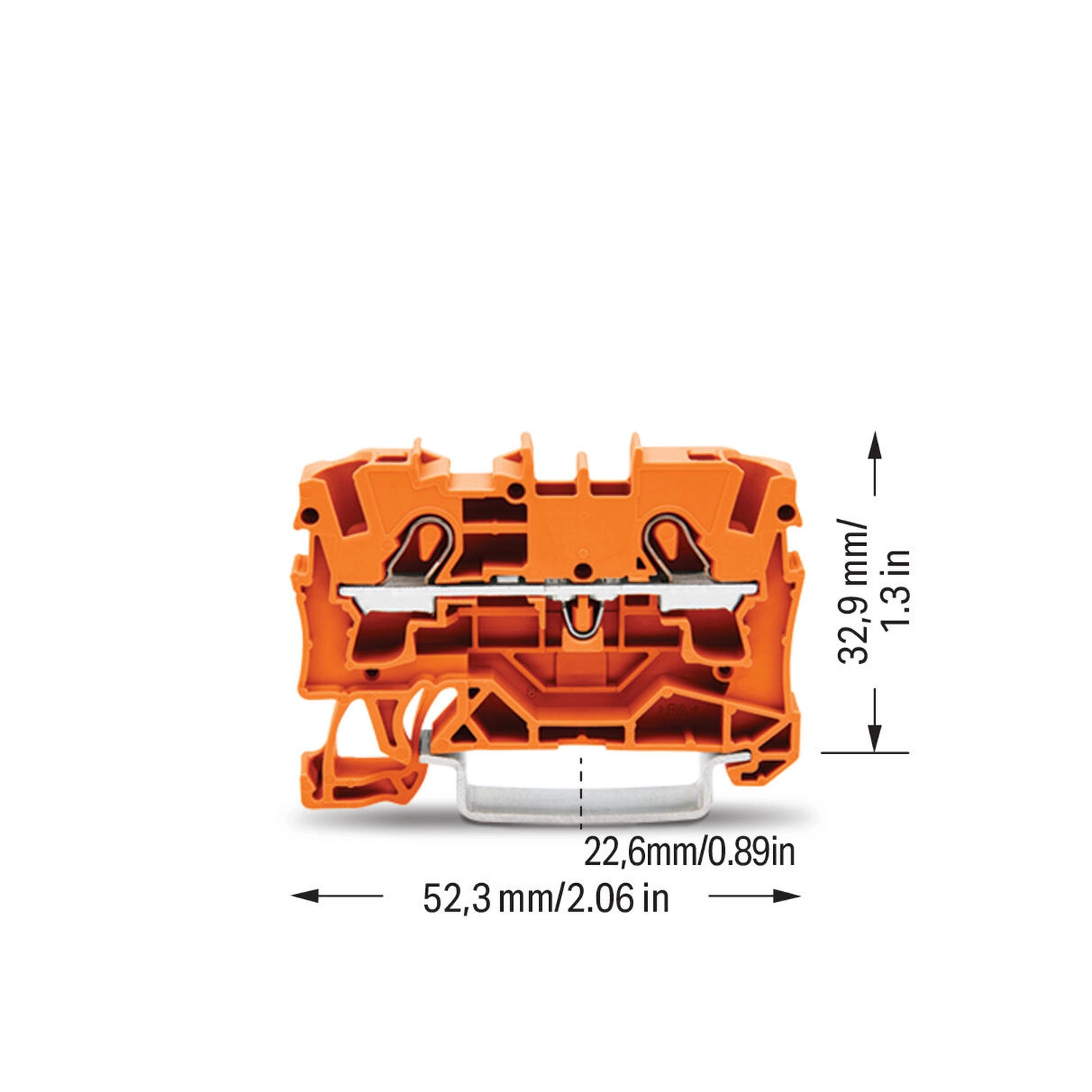

| Saját méretábra teljes vízszintes mérete | 52,3 mm / 2,06 inch |
| Saját méretábra vízszintes részmérete | 22,6 mm / 0,89 inch |
| Saját méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Áramköri kialakítás | Két csatlakozási pont közötti közvetlen átmenő összeköttetés |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,121 MJ |
| Tömeg | 7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Alkalmazási feltételek és családi példák hatóköre
| Névleges és maximális áram feltétele | IEC/EN60947-7-1 III/3 szerint 800 V, 8 kV és 32 A; a legnagyobb vezeték-keresztmetszetnél 41 A. UL és CSA B/C csoportban 600 V és 30 A. Ex e II szerint 550 V és 30 A; külön áthidalós Ex áramérték nincs megadva. |
|---|---|
| Vezetékfajta és keresztmetszet | A 4 mm² névleges keresztmetszet mellett a tömör, többeres és finom elemi szálas vezeték felső határa 6 mm²; szigetelt érvéghüvelyes finom elemi szálasnál 4 mm². |
| Közvetlen push-in feltétele | Tömör vezetéknél 1,5–6 mm² / 14–10 AWG; érvéghüvelyes finom elemi szálasnál 1,5–4 mm² / 18–12 AWG. A két mód külön feltétel; az érvéghüvely nélküli finom elemi szálas vezetékhez működtetőszerszám szükséges. |
| Családi push-in példa | A családi útmutató egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi; a saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Méretábra és táblázat eltérő pontossága | A rajzi 52,3 mm / 2,06 inch és 32,9 mm / 1,3 inch mellett a táblázat 2,059 és 1,295 inch értéket közöl. A 22,6 mm / 0,89 inch külön vízszintes részméret. |
| Szürke Ex családi mintadarab | A képen 2002-1201, 2002-es sorozatú, 2,5 mm²-es mintadarab látható. A rajta szereplő 800 V / 2,5 mm², UL600 V / 20 A, Ex550 V / 2,5 mm² / 20 A és a korábbi PTB03ATEX1162U, IECExPTB03.0004U, TÜV12.1307U azonosítók a mintadarabé; nem helyettesítik a saját 2004-1202 értékeit és tanúsítványait. |
| Kék családi példa és saját kivitel | A kék burkolatú átmenő kapocs Ex i családi példa; a saját narancssárga változat Ex e II feltételei külön szerepelnek. |
| Egyedi áthidaló kialakításának családi köre | Áthidalási kontaktusok megbontásával és eltávolításával kialakított egyedi áthidalók: 2000, 2001, 2002 és 2004 sorozat. |
| 2006-499 redukáló áthidaló | A 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG kapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG kapcsaival közösíti; véglap szükséges a közösítendő kapcsok közé. |
| 2016-499 redukáló áthidaló | A 2016/2010 sorozat 16/10 mm²-es kapcsait a 2010/2006/2004/2002 sorozat 10/6/4/2,5 mm²-es kapcsaival közösíti. A családi példa az első csoporthoz 16/8 AWG, a másodikhoz 8/10/12/14 AWG értéket közöl; ez nem módosítja a saját vezetékcsatlakozási adatokat. Véglap szükséges a közösítendő kapcsok közé. |
| Lépcsőzetes közösítés családi példái | Nyitott, véglappal lezárt oldalon 16 és 10 mm², illetve 6/4/2,5 mm² kapcsok szerepelnek. Példák: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 10 mm² / 8 AWG és 4 mm² / 12 AWG. Zárt oldali példa: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 6 mm² / 10 AWG és 2,5 mm² / 14 AWG. |
| Kimenő áramkörök összárama | Nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| Vizsgálóadapterek saját adatai | Moduláris TOPJOB S csatlakozó 2 mm átmérőjű vizsgálókontaktussal, kétpólusú feszültségmérőhöz. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz, 2000–2016 sorozathoz. A 2009-182 legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához való, 2000–2016 sorozathoz; a tartozéklistában külön 0,08–2,5 mm megadás is szerepel. |
| Jelölőtartó korlátozása | A 2009-193 csoportjelölő tartó 2001–2016 sorozathoz használható; véglapon nem használható. |
Ex szerelési feltételek
| Ex e és Ex i elválasztása | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot kell helyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm szükséges. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A kék Ex i kapocs külön családi komponens. |
Gyártói kezelési jellemzők
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
|---|---|
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Áthidalórendszer | Két áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
| Dugaszolható áthidaló eltávolítása | A szerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül; legfeljebb 5 kontaktusnál középre, több mint 5 kontaktusnál felváltva a két oldalra. |
| Csillagpont- és deltaáthidaló | Csillagpont, illetve deltakonfiguráció kialakításához TOPJOB S sorkapcsokkal szerelt motoralaplapokon. |
| Vezetékáthidaló kezelése | Teljes behelyezésig be kell nyomni; újrahuzalozáshoz működtetőszerszámmal kell kiemelni. |
| Redukáló áthidaló | Eltérő méretű sorkapcsok közösítése vezetékcsatlakozási pont felhasználása nélkül; mindkét irányban, a nyitott oldalt fedő speciális vékony véglappal. További kisebb átmenő kapcsok dugaszolható áthidalóval közösíthetők. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Vezetékbekötés ábrája | Érszigetelő stop szerepel a vezetékbekötési példán. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; 71-125978 |
|---|---|
| CCA – DEKRA Certification B.V., második bejegyzés | EN60947; NTR NL-7964 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-155655 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | ATEX megfelelőségi tanúsítás; EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | 24-0152298-PDA; a szabvány helyén kötőjel |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| ATEX – PTB | EN60079; PTB05ATEX1095U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCCEx – CQST/CNEx | GB/T3836.3; 2020312313000160; Ex eb IIC Gb, Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB05.0033U; Ex eb IIC Gb és Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1309U |
| Ex megfelelőségi jelölés a jóváhagyási ábrán | TÜV Rheinland; OCP0004 |
Szükséges kiegészítők – véglapváltozatok
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2004-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2004-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2004-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2004-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2004-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2004-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2004-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2004-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2004-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2004-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2004-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2004-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2004-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2004-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2004-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2004-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2004-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2004-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2004-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2004-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2004-511 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2004-552 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2004-553 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2004-554 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2004-555 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 2004-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2004-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2004-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
| 2004-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2004-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
11–13 mm.
Milyen vezetéket lehet közvetlenül benyomni?
Tömör vezetéket 1,5–6 mm², illetve érvéghüvelyes finom elemi szálas vezetéket 1,5–4 mm² tartományban.
Mennyi a névleges árama?
IEC III/3 szerint 32 A; a legnagyobb vezeték-keresztmetszetnél 41 A. UL/CSA B/C és Ex e II szerint külön 30 A.
Milyen sínhez használható?
DIN35 × 15 és DIN35 × 7,5 mm sínhez.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
narancs
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2004-1202
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,33 g/db
Cikkszám
4017332010986
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2004-1202 2 vezetékes átmenő sorkapocs, 4 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, narancssárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2004-1202 |
| GTIN / EAN | 4017332010986 |
| Terméktípus | TOPJOB S kétvezetékes átmenő sorkapocs |
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 32 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 41 A; III/3 feltétel mellett |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség, áram és legnagyobb keresztmetszethez tartozó áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 600 V; 30 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 1,024 W |
| A veszteségi adat névleges árama | 32 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,001 Ω |
| Ex értékelés | ATEX: PTB05ATEX1095U / IECEx: PTB05.0033U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 30 A |
| Robbanásveszélyes tér alkalmazási információja | A gyártó Technical Section / Technical Explications alkalmazási tudnivalóira hivatkozik. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 4 mm² |
| Tömör vezeték | 0,5–6 mm² / 20–10 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 1,5–6 mm² / 14–10 AWG |
| Többeres vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1,5–4 mm² / 18–12 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 6,2 mm / 0,244 inch |
|---|---|
| Magasság a mérettáblázatban | 52,3 mm / 2,059 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Saját méretábra teljes vízszintes mérete | 52,3 mm / 2,06 inch |
| Saját méretábra vízszintes részmérete | 22,6 mm / 0,89 inch |
| Saját méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Áramköri kialakítás | Két csatlakozási pont közötti közvetlen átmenő összeköttetés |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,121 MJ |
| Tömeg | 7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Alkalmazási feltételek és családi példák hatóköre
| Névleges és maximális áram feltétele | IEC/EN60947-7-1 III/3 szerint 800 V, 8 kV és 32 A; a legnagyobb vezeték-keresztmetszetnél 41 A. UL és CSA B/C csoportban 600 V és 30 A. Ex e II szerint 550 V és 30 A; külön áthidalós Ex áramérték nincs megadva. |
|---|---|
| Vezetékfajta és keresztmetszet | A 4 mm² névleges keresztmetszet mellett a tömör, többeres és finom elemi szálas vezeték felső határa 6 mm²; szigetelt érvéghüvelyes finom elemi szálasnál 4 mm². |
| Közvetlen push-in feltétele | Tömör vezetéknél 1,5–6 mm² / 14–10 AWG; érvéghüvelyes finom elemi szálasnál 1,5–4 mm² / 18–12 AWG. A két mód külön feltétel; az érvéghüvely nélküli finom elemi szálas vezetékhez működtetőszerszám szükséges. |
| Családi push-in példa | A családi útmutató egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi; a saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Méretábra és táblázat eltérő pontossága | A rajzi 52,3 mm / 2,06 inch és 32,9 mm / 1,3 inch mellett a táblázat 2,059 és 1,295 inch értéket közöl. A 22,6 mm / 0,89 inch külön vízszintes részméret. |
| Szürke Ex családi mintadarab | A képen 2002-1201, 2002-es sorozatú, 2,5 mm²-es mintadarab látható. A rajta szereplő 800 V / 2,5 mm², UL600 V / 20 A, Ex550 V / 2,5 mm² / 20 A és a korábbi PTB03ATEX1162U, IECExPTB03.0004U, TÜV12.1307U azonosítók a mintadarabé; nem helyettesítik a saját 2004-1202 értékeit és tanúsítványait. |
| Kék családi példa és saját kivitel | A kék burkolatú átmenő kapocs Ex i családi példa; a saját narancssárga változat Ex e II feltételei külön szerepelnek. |
| Egyedi áthidaló kialakításának családi köre | Áthidalási kontaktusok megbontásával és eltávolításával kialakított egyedi áthidalók: 2000, 2001, 2002 és 2004 sorozat. |
| 2006-499 redukáló áthidaló | A 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG kapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG kapcsaival közösíti; véglap szükséges a közösítendő kapcsok közé. |
| 2016-499 redukáló áthidaló | A 2016/2010 sorozat 16/10 mm²-es kapcsait a 2010/2006/2004/2002 sorozat 10/6/4/2,5 mm²-es kapcsaival közösíti. A családi példa az első csoporthoz 16/8 AWG, a másodikhoz 8/10/12/14 AWG értéket közöl; ez nem módosítja a saját vezetékcsatlakozási adatokat. Véglap szükséges a közösítendő kapcsok közé. |
| Lépcsőzetes közösítés családi példái | Nyitott, véglappal lezárt oldalon 16 és 10 mm², illetve 6/4/2,5 mm² kapcsok szerepelnek. Példák: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 10 mm² / 8 AWG és 4 mm² / 12 AWG. Zárt oldali példa: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 6 mm² / 10 AWG és 2,5 mm² / 14 AWG. |
| Kimenő áramkörök összárama | Nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| Vizsgálóadapterek saját adatai | Moduláris TOPJOB S csatlakozó 2 mm átmérőjű vizsgálókontaktussal, kétpólusú feszültségmérőhöz. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz, 2000–2016 sorozathoz. A 2009-182 legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához való, 2000–2016 sorozathoz; a tartozéklistában külön 0,08–2,5 mm megadás is szerepel. |
| Jelölőtartó korlátozása | A 2009-193 csoportjelölő tartó 2001–2016 sorozathoz használható; véglapon nem használható. |
Ex szerelési feltételek
| Ex e és Ex i elválasztása | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot kell helyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm szükséges. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A kék Ex i kapocs külön családi komponens. |
Gyártói kezelési jellemzők
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
|---|---|
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Áthidalórendszer | Két áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
| Dugaszolható áthidaló eltávolítása | A szerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül; legfeljebb 5 kontaktusnál középre, több mint 5 kontaktusnál felváltva a két oldalra. |
| Csillagpont- és deltaáthidaló | Csillagpont, illetve deltakonfiguráció kialakításához TOPJOB S sorkapcsokkal szerelt motoralaplapokon. |
| Vezetékáthidaló kezelése | Teljes behelyezésig be kell nyomni; újrahuzalozáshoz működtetőszerszámmal kell kiemelni. |
| Redukáló áthidaló | Eltérő méretű sorkapcsok közösítése vezetékcsatlakozási pont felhasználása nélkül; mindkét irányban, a nyitott oldalt fedő speciális vékony véglappal. További kisebb átmenő kapcsok dugaszolható áthidalóval közösíthetők. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Vezetékbekötés ábrája | Érszigetelő stop szerepel a vezetékbekötési példán. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; 71-125978 |
|---|---|
| CCA – DEKRA Certification B.V., második bejegyzés | EN60947; NTR NL-7964 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-155655 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | ATEX megfelelőségi tanúsítás; EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | 24-0152298-PDA; a szabvány helyén kötőjel |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| ATEX – PTB | EN60079; PTB05ATEX1095U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCCEx – CQST/CNEx | GB/T3836.3; 2020312313000160; Ex eb IIC Gb, Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB05.0033U; Ex eb IIC Gb és Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1309U |
| Ex megfelelőségi jelölés a jóváhagyási ábrán | TÜV Rheinland; OCP0004 |
Szükséges kiegészítők – véglapváltozatok
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2004-1292 | Vég- és válaszlap; 1 mm vastag; narancssárga |
| 2004-1291 | Vég- és válaszlap; 1 mm vastag; szürke |
Opcionális kiegészítők
| 2004-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2004-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2004-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2004-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2004-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2004-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2004-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2004-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2004-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2004-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2004-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2004-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2004-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2004-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2004-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2004-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2004-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 2016-499 | Redukáló áthidaló; 2016/2010-től 2010/2006/2004/2002-ig sorozatokhoz; 2216/2210 – 2210/2206/2204/2202 sorozat; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2004-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2004-511 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2004-552 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2004-553 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2004-554 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2004-555 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 2004-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2004-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-267 | Érvéghüvely; hüvely 4 mm² / AWG 12; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2004-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
| 2004-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2004-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2004-1202 2 vezetékes átmenő sorkapocs, 4 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, narancssárga használati útmutató
Vezetékfajták és csupaszolási hossz
| Névleges keresztmetszet | 4 mm² |
|---|---|
| Tömör vezeték | 0,5–6 mm² / 20–10 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 1,5–6 mm² / 14–10 AWG |
| Többeres vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték | 0,5–6 mm² / 20–10 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,5–4 mm² / 20–12 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1,5–4 mm² / 18–12 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 11–13 mm / 0,43–0,51 inch |
| Huzalozási irány | Felső bekötés |
Közvetlen push-in csatlakoztatás
Az 1,5–6 mm² / 14–10 AWG tartományba eső tömör vezetéket, illetve az 1,5–4 mm² / 18–12 AWG tartományba eső érvéghüvelyes finom elemi szálas vezetéket közvetlenül nyomd a csatlakozási pontba. A csupaszolási hossz 11–13 mm.
Csatlakoztatás működtetőszerszámmal
1
Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez helyezd a működtetőszerszámot függőlegesen a működtetőnyílásba a kapocspont kinyitásához.
2
Vezesd be a vezetéket a nyitott kapocspontba; a bevezetési szög kisebb mint 15 fok.
Dugaszolható áthidaló eltávolítása
1
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé.
2
Emeld ki az áthidalót. Legfeljebb 5 kontaktusnál középen használd a szerszámot; több mint 5 kontaktusnál felváltva a két oldalon.
Vezetékáthidaló kezelése
1
Nyomd be a vezetékáthidalót teljes behelyezésig.
2
Újrahuzalozáshoz működtetőszerszámmal emeld ki az áthidalót.
Redukáló áthidaló és áramterhelés
Redukáló áthidaló használatakor helyezz véglapot a közösítendő sorkapcsok közé. A 2006-499 és 2016-499 sorozat- és keresztmetszet-határai külön érvényesek. A kimenő áramkörök összárama nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját megadás 550 V és 30 A.
Jelölés
Pattintsd a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartót a 2001–2016 sorozatú TOPJOB S sorkapcsokon használd; véglapon ne használd.
Ex e és Ex i áramkörök elválasztása
| Ex e és Ex i elválasztása | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot kell helyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm szükséges. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A kék Ex i kapocs külön családi komponens. |
Egyedi határok és külön családi példák
| Névleges és maximális áram feltétele | IEC/EN60947-7-1 III/3 szerint 800 V, 8 kV és 32 A; a legnagyobb vezeték-keresztmetszetnél 41 A. UL és CSA B/C csoportban 600 V és 30 A. Ex e II szerint 550 V és 30 A; külön áthidalós Ex áramérték nincs megadva. |
|---|---|
| Vezetékfajta és keresztmetszet | A 4 mm² névleges keresztmetszet mellett a tömör, többeres és finom elemi szálas vezeték felső határa 6 mm²; szigetelt érvéghüvelyes finom elemi szálasnál 4 mm². |
| Közvetlen push-in feltétele | Tömör vezetéknél 1,5–6 mm² / 14–10 AWG; érvéghüvelyes finom elemi szálasnál 1,5–4 mm² / 18–12 AWG. A két mód külön feltétel; az érvéghüvely nélküli finom elemi szálas vezetékhez működtetőszerszám szükséges. |
| Családi push-in példa | A családi útmutató egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi; a saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Méretábra és táblázat eltérő pontossága | A rajzi 52,3 mm / 2,06 inch és 32,9 mm / 1,3 inch mellett a táblázat 2,059 és 1,295 inch értéket közöl. A 22,6 mm / 0,89 inch külön vízszintes részméret. |
| Szürke Ex családi mintadarab | A képen 2002-1201, 2002-es sorozatú, 2,5 mm²-es mintadarab látható. A rajta szereplő 800 V / 2,5 mm², UL600 V / 20 A, Ex550 V / 2,5 mm² / 20 A és a korábbi PTB03ATEX1162U, IECExPTB03.0004U, TÜV12.1307U azonosítók a mintadarabé; nem helyettesítik a saját 2004-1202 értékeit és tanúsítványait. |
| Kék családi példa és saját kivitel | A kék burkolatú átmenő kapocs Ex i családi példa; a saját narancssárga változat Ex e II feltételei külön szerepelnek. |
| Egyedi áthidaló kialakításának családi köre | Áthidalási kontaktusok megbontásával és eltávolításával kialakított egyedi áthidalók: 2000, 2001, 2002 és 2004 sorozat. |
| 2006-499 redukáló áthidaló | A 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG kapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG kapcsaival közösíti; véglap szükséges a közösítendő kapcsok közé. |
| 2016-499 redukáló áthidaló | A 2016/2010 sorozat 16/10 mm²-es kapcsait a 2010/2006/2004/2002 sorozat 10/6/4/2,5 mm²-es kapcsaival közösíti. A családi példa az első csoporthoz 16/8 AWG, a másodikhoz 8/10/12/14 AWG értéket közöl; ez nem módosítja a saját vezetékcsatlakozási adatokat. Véglap szükséges a közösítendő kapcsok közé. |
| Lépcsőzetes közösítés családi példái | Nyitott, véglappal lezárt oldalon 16 és 10 mm², illetve 6/4/2,5 mm² kapcsok szerepelnek. Példák: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 10 mm² / 8 AWG és 4 mm² / 12 AWG. Zárt oldali példa: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 6 mm² / 10 AWG és 2,5 mm² / 14 AWG. |
| Kimenő áramkörök összárama | Nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| Vizsgálóadapterek saját adatai | Moduláris TOPJOB S csatlakozó 2 mm átmérőjű vizsgálókontaktussal, kétpólusú feszültségmérőhöz. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz, 2000–2016 sorozathoz. A 2009-182 legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához való, 2000–2016 sorozathoz; a tartozéklistában külön 0,08–2,5 mm megadás is szerepel. |
| Jelölőtartó korlátozása | A 2009-193 csoportjelölő tartó 2001–2016 sorozathoz használható; véglapon nem használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
