Wago 2002-6307 3 vezetékes földelősorkapocs, 2,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, zöld-sárga
RRP:1 488 Ft/db
1 473 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 283 Ft/db
nettó 1 010 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

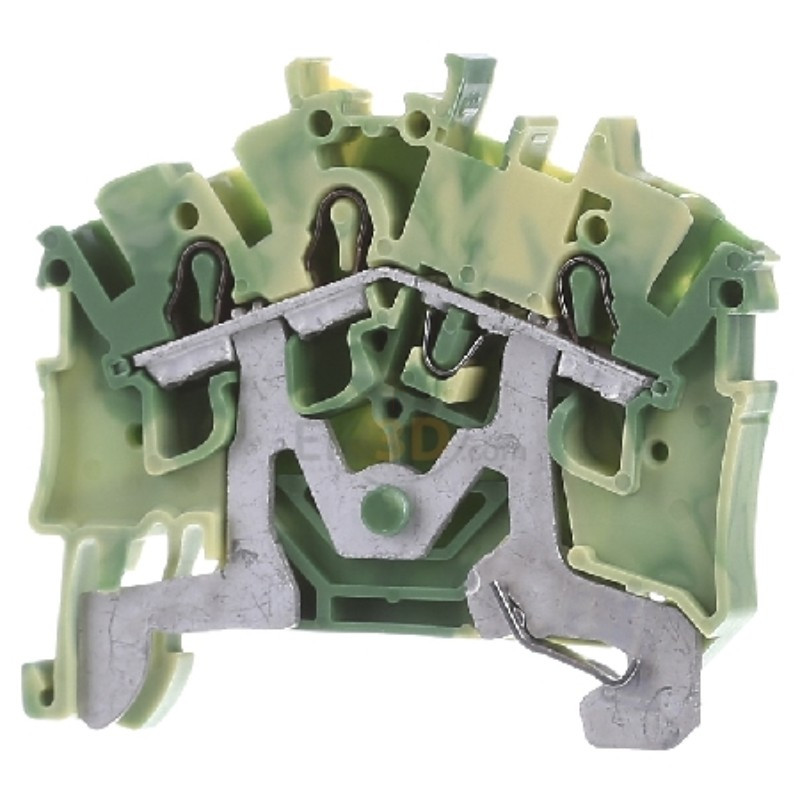

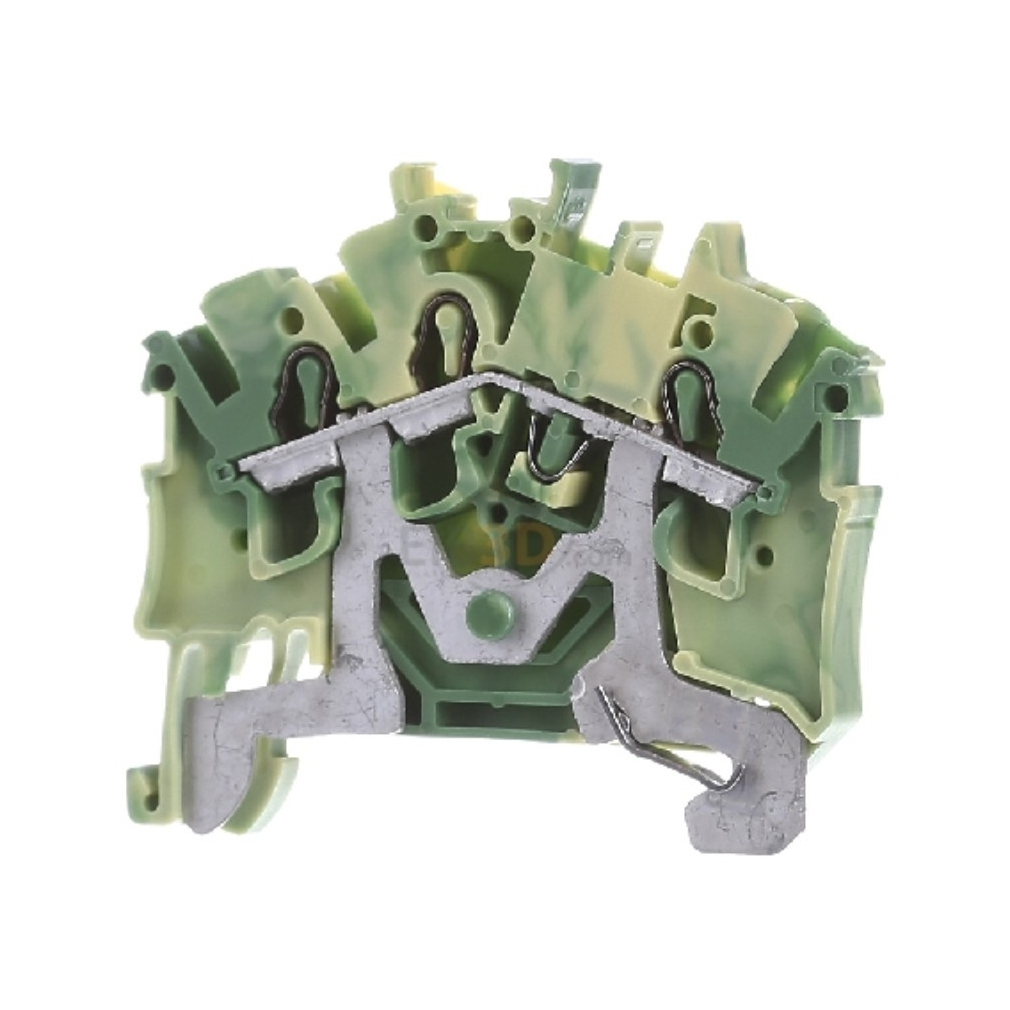

Földelősorkapocs, 2002-es sorozat, zöld-sárga. A Wago 2002-6307 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden igényhez megfelelő működtetési lehetőséget kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza.

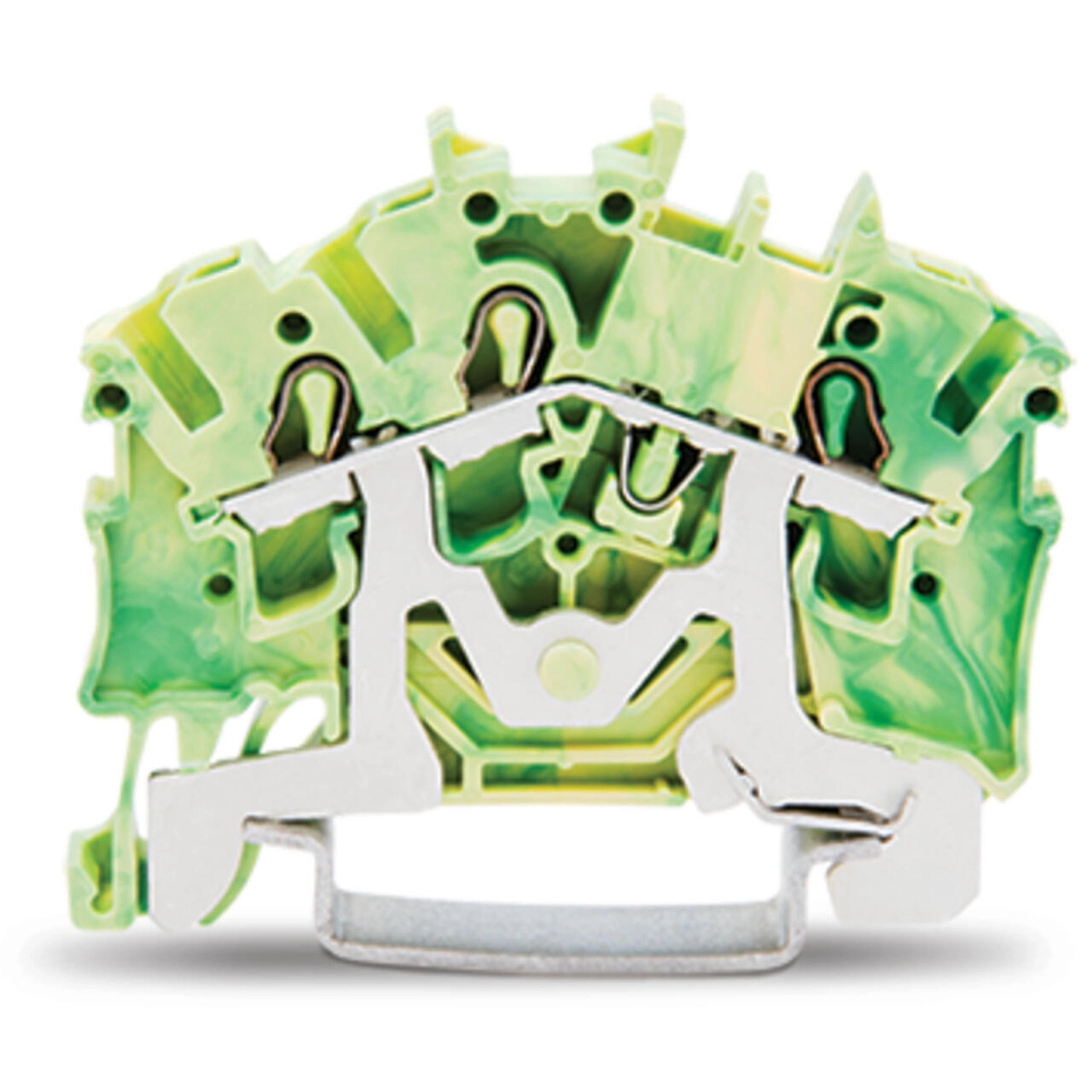

A Wago 2002-6307 zöld-sárga háromvezetékes földelő sorkapocs három bekötési pontot kapcsol egy potenciálra. Push-in CAGE CLAMP csatlakozással, 2,5 mm² névleges keresztmetszettel, középső és oldalsó jelöléssel készül. Szélessége 5,2 mm, a csupaszolási hossz 10–12 mm. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető. Döntött, 35°-os vezetékbekötése a kábelcsatorna közeli elhelyezését segíti. Beépített érintkezőlába közvetlen villamos és mechanikai kapcsolatot hoz létre a rézvezetők és a DIN-sín között.
Villamos adatok és feltételeik
| Értékelési szabvány | IEC/EN 60947-7-2 |
|---|---|
| III/3, III/2 és II/2 kategória | Névleges feszültség, névleges impulzusfeszültség és névleges áram: – |
| Robbanásvédelmi hivatkozás | Downloads → Documentation → Additional Information: Technical Section / Technical Explications |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Bekötési irány | Felső bekötés, döntött |
Geometria, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 52,6 mm / 2,071 inch |
| Mélység a DIN-sín felső élétől | 38,9 mm / 1,531 inch |

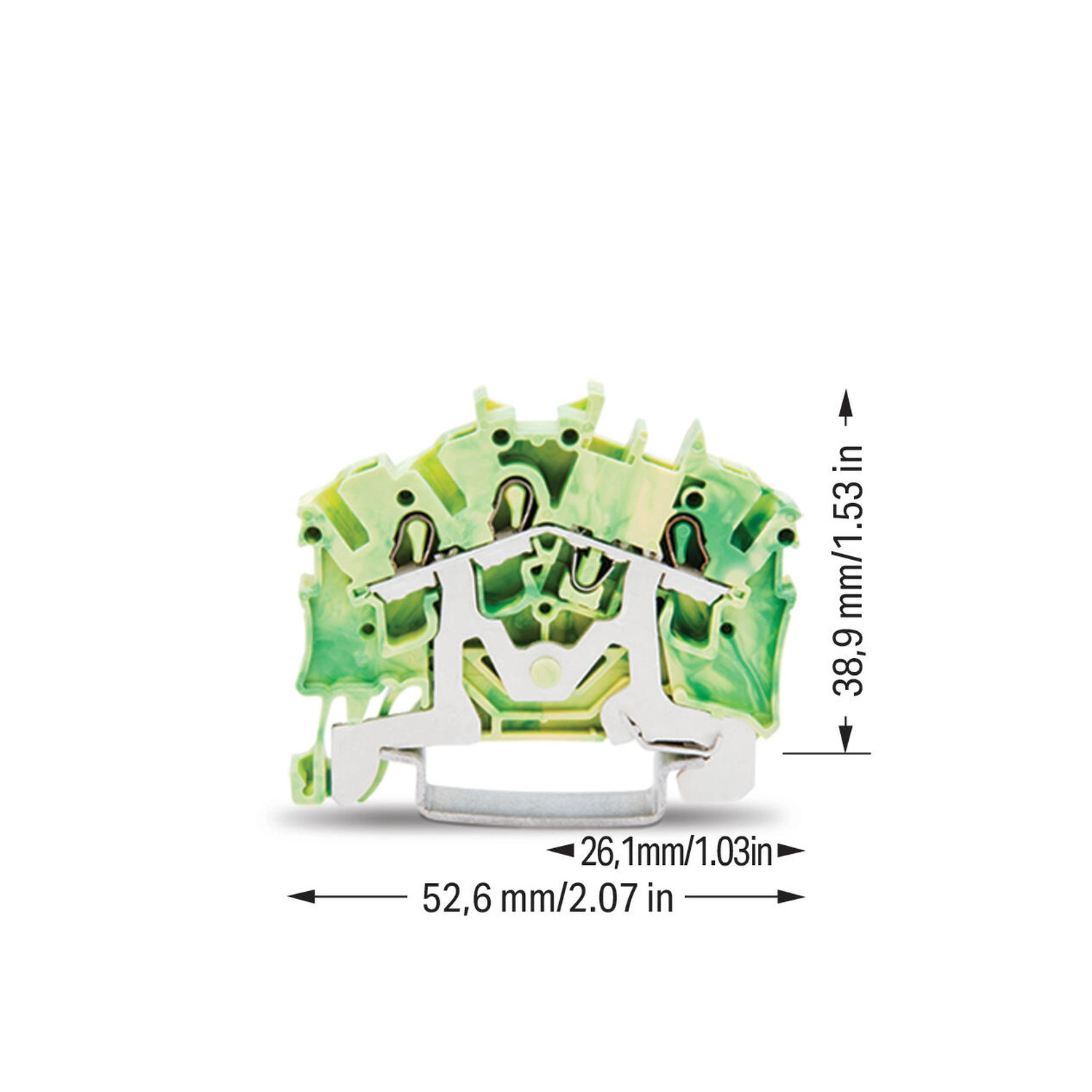

| Méretábra vízszintes teljes mérete | 52,6 mm / 2,07 inch |
| Méretábra vízszintes részmérete | 26,1 mm / 1,03 inch |
| Méretábra függőleges mérete | 38,9 mm / 1,53 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 8,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

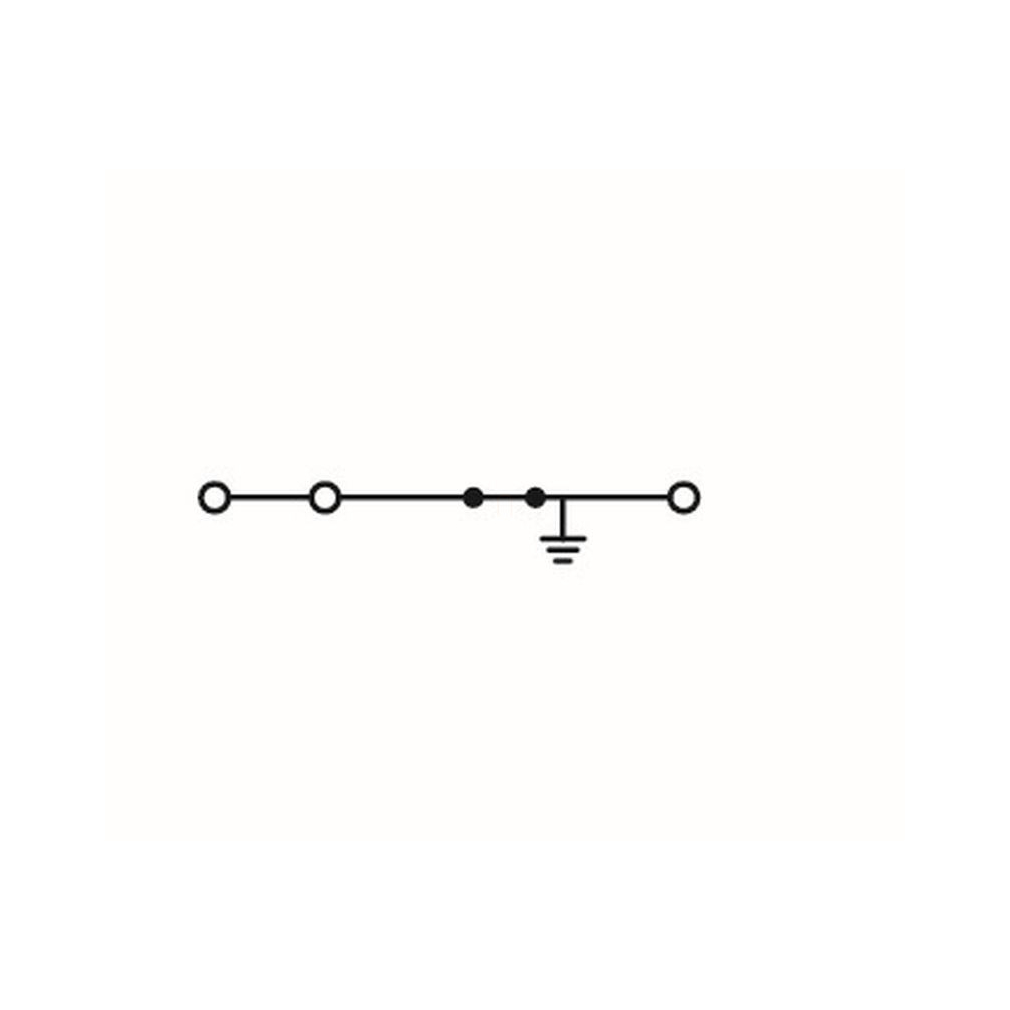

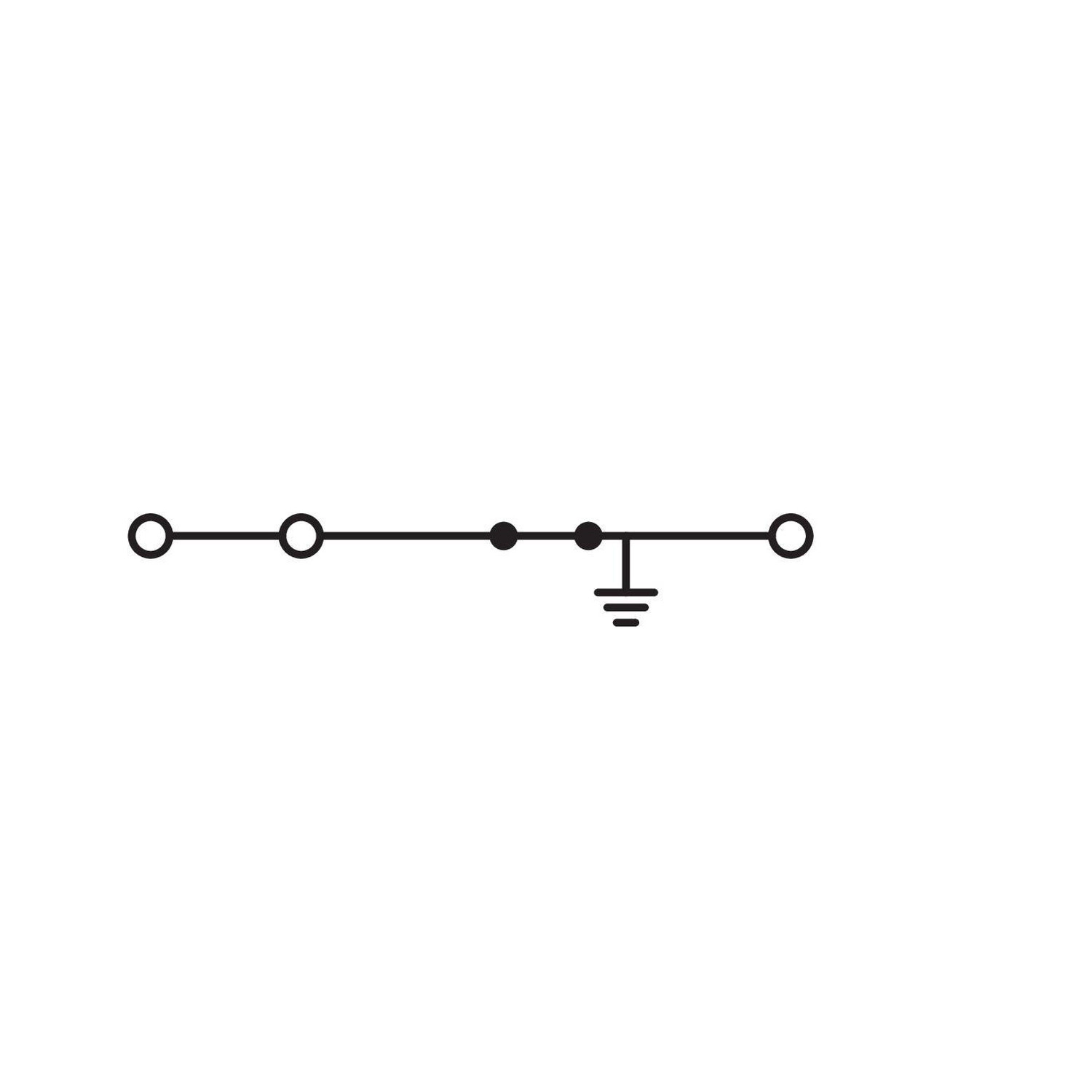

| Áramköri rajz | Három bekötési végpont közös vezetővonallal; földelési jelöléssel. |
| Földelési kapcsolat | A beépített érintkezőláb közvetlen villamos és mechanikai kapcsolatot hoz létre a rézvezetők és a DIN-sín között. |
| Vezetékbekötési szög | 35° |
| Döntött huzalozás alkalmazása | A kis hajlítási sugár és a rövid huzalozási távolság a Lütze LSC vezetékrendszerrel kialakított kapcsoló- és vezérlőszekrényekben helytakarékos elrendezést tesz lehetővé; a kábelcsatorna a sorkapcsok közelébe kerülhet. |
| Véglap használata | A három- és négyvezetékes sorkapocs közötti váltásnál mindkét irányban véglapot kell használni. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL-8054 |
|---|---|
| CSA | CSA Group; C22.2 No. 158; 154112 |
| DEKRA | DEKRA Certification B.V.; EN 60947; 71-149763 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-124163 |
| UL | Underwriters Laboratories Inc.; UL 1059; E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; EN 60947; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc.; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN 60079; PTB 03 ATEX 1162 U (II 2 G Ex eb IIC Gb / I M2 Ex eb I Mb) |
| CCC | CNEX; GB/T 3836.3; 2020312313000238 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx jóváhagyás | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 03.0004U (Ex eb IIC Gb vagy Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1307 U |
