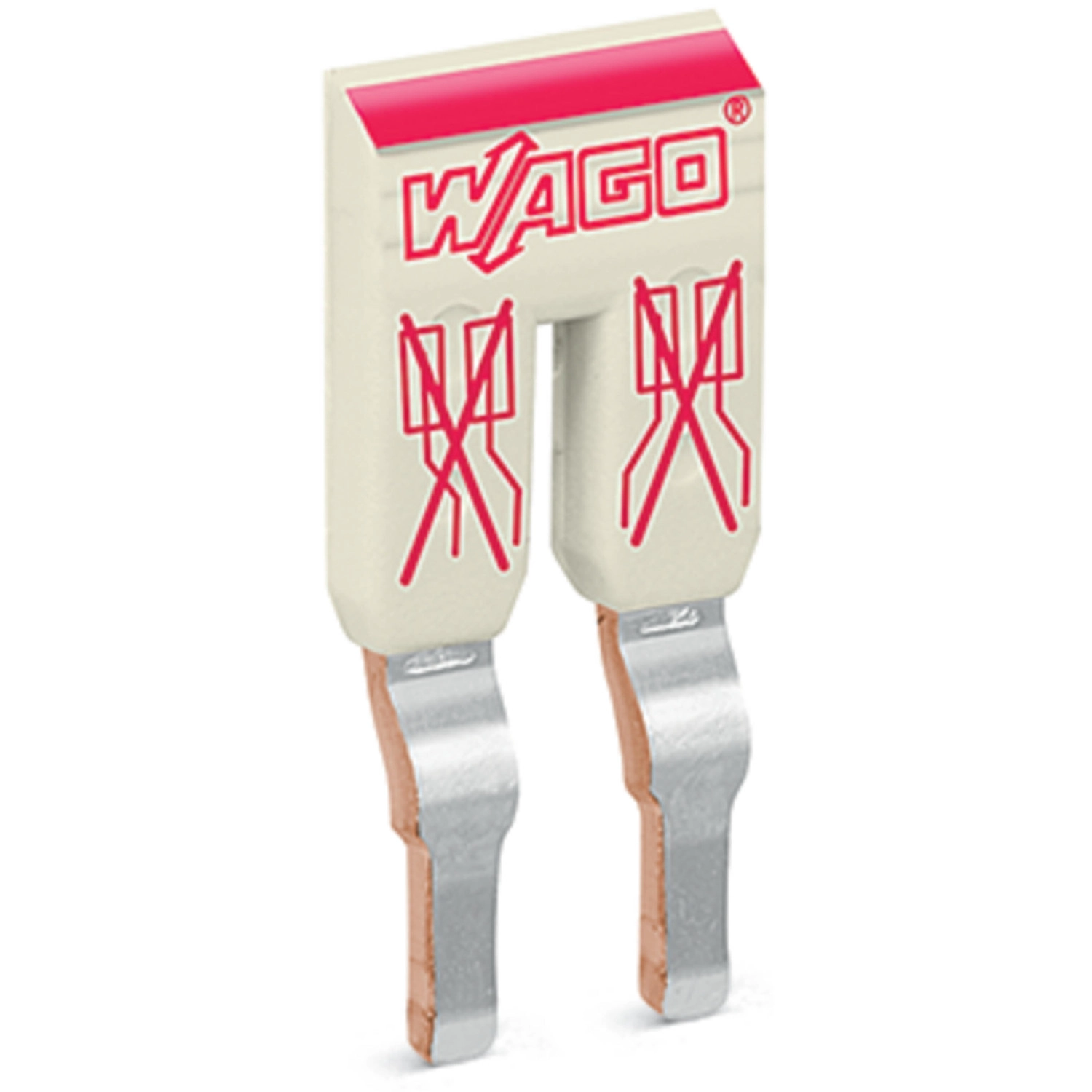

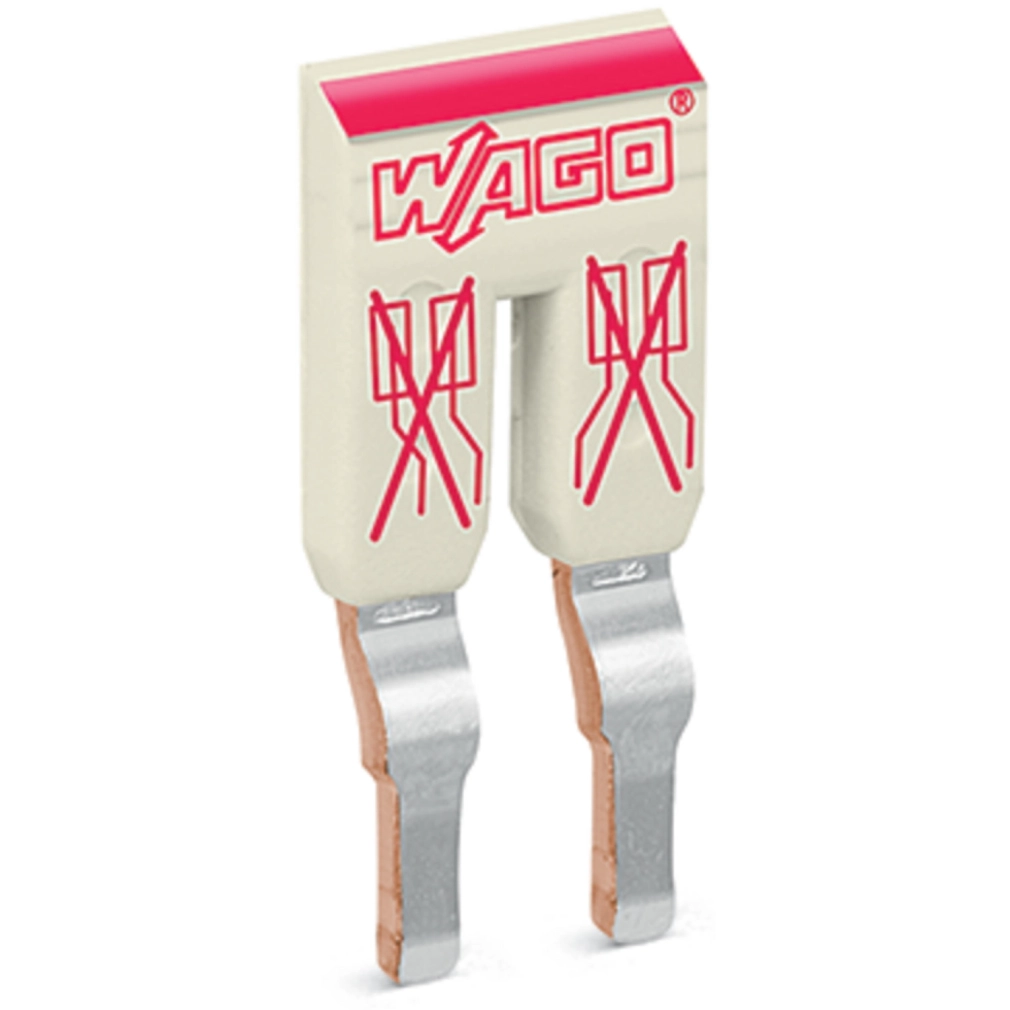

Wago 2002-472 lépcsőzetes áthidaló, 2 pólusú, szigetelt, 25 A névleges áram, világosszürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 2002-472 világosszürke, szigetelt, 2 irányú lépcsőzetes áthidaló 25 A névleges árammal. Szélessége 9 mm, tömege 1 g, tűzterhelése 0,029 MJ.
Alkalmazás
A lépcsőzetes áthidalókat a piros részükkel a belső oldal felé fordítva, ütközésig kell a kapocspontba nyomni. A vékony kialakítás két potenciál közösítését teszi lehetővé egyetlen áthidalónyílásban.
Műszaki adatok
| Kivitel | 2 irányú, szigetelt |
|---|---|
| Névleges áram | 25 A |
| Szélesség | 9 mm / 0,354 inch |
| Szín | Világosszürke |
| Tűzterhelés | 0,029 MJ |
| Tömeg | 1 g |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Közösítés feltételei
| Alkalmazás | Két potenciál közösítése egy áthidalónyílásban vékony lépcsőzetes áthidalókkal |
|---|---|
| Egyedi lépcsőzetes áthidalás | Egyedi lépcsőzetes áthidalásnál csak egy áthidalóláb érintkezzen a sorkapoccsal. Az egyedi kialakítású áthidaló lábai a második áthidaló résein keresztül érintkeznek a sorkapcsokkal; az előre összeállított áthidalót ütközésig kell a kapocspontba nyomni. |
| Jelölés | Filctollal |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
2002-472.
Mennyi a tömege?
1 g.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 2002-472 lépcsőzetes áthidaló, 2 pólusú, szigetelt, 25 A névleges áram, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-472 |
| GTIN / EAN | 4055143692250 |
| Terméktípus | Lépcsőzetes áthidaló |
Kivitel és műszaki adatok
| Kivitel | 2 irányú, szigetelt |
|---|---|
| Névleges áram | 25 A |
| Szélesség | 9 mm / 0,354 inch |
| Szín | Világosszürke |
| Tűzterhelés | 0,029 MJ |
| Tömeg | 1 g |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Közösítés feltételei
| Alkalmazás | Két potenciál közösítése egy áthidalónyílásban vékony lépcsőzetes áthidalókkal |
|---|---|
| Egyedi lépcsőzetes áthidalás | Egyedi lépcsőzetes áthidalásnál csak egy áthidalóláb érintkezzen a sorkapoccsal. Az egyedi kialakítású áthidaló lábai a második áthidaló résein keresztül érintkeznek a sorkapcsokkal; az előre összeállított áthidalót ütközésig kell a kapocspontba nyomni. |
| Jelölés | Filctollal |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-472 lépcsőzetes áthidaló, 2 pólusú, szigetelt, 25 A névleges áram, világosszürke használati útmutató
Behelyezés
Fordítsd a lépcsőzetes áthidalók piros részeit a belső oldal felé.
Ütközésig nyomd be a lépcsőzetes áthidalót a kapocspontba.
Eltávolítás
Helyezd a működtetőszerszámot a lépcsőzetes áthidalók közé.
Emeld ki az áthidalót.
Egyedi lépcsőzetes áthidalás feltétele
Egyedi lépcsőzetes áthidalásnál csak egy áthidalóláb érintkezzen a sorkapoccsal. Az egyedi kialakítású áthidaló lábai a második áthidaló résein keresztül érintkeznek a sorkapcsokkal; az előre összeállított áthidalót ütközésig kell a kapocspontba nyomni.
Jelölés
Az áthidaló filctollal jelölhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
