Wago 2002-3201 háromemeletes átmenő/átmenő/átmenő sorkapocs, L/L/L, jelölőtartó nélkül, 2,5 mm², Push-in CAGE CLAMP®, Ex e II alkalmazásokhoz, DIN 35 x 15 és 35 x 7,5 sínhez, szürke
RRP:1 377 Ft/db
1 363 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 187 Ft/db
nettó 935 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Háromemeletes sorkapocs, 2002-es sorozat, kezelőszerszámos működtetéssel. A Wago 2002-3201 sorkapocs egyszerű villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A háromemeletes sorkapocs átmenő sorkapocsként is használható. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A vezető típusától függően 0,25–4 mm² vezető-keresztmetszet csatlakoztatható. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. 6 szorítóhely, 3 potenciál. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas. Biztonságos és gyors szerelés. Megfelelő megoldás minden vezetékezési feladathoz.

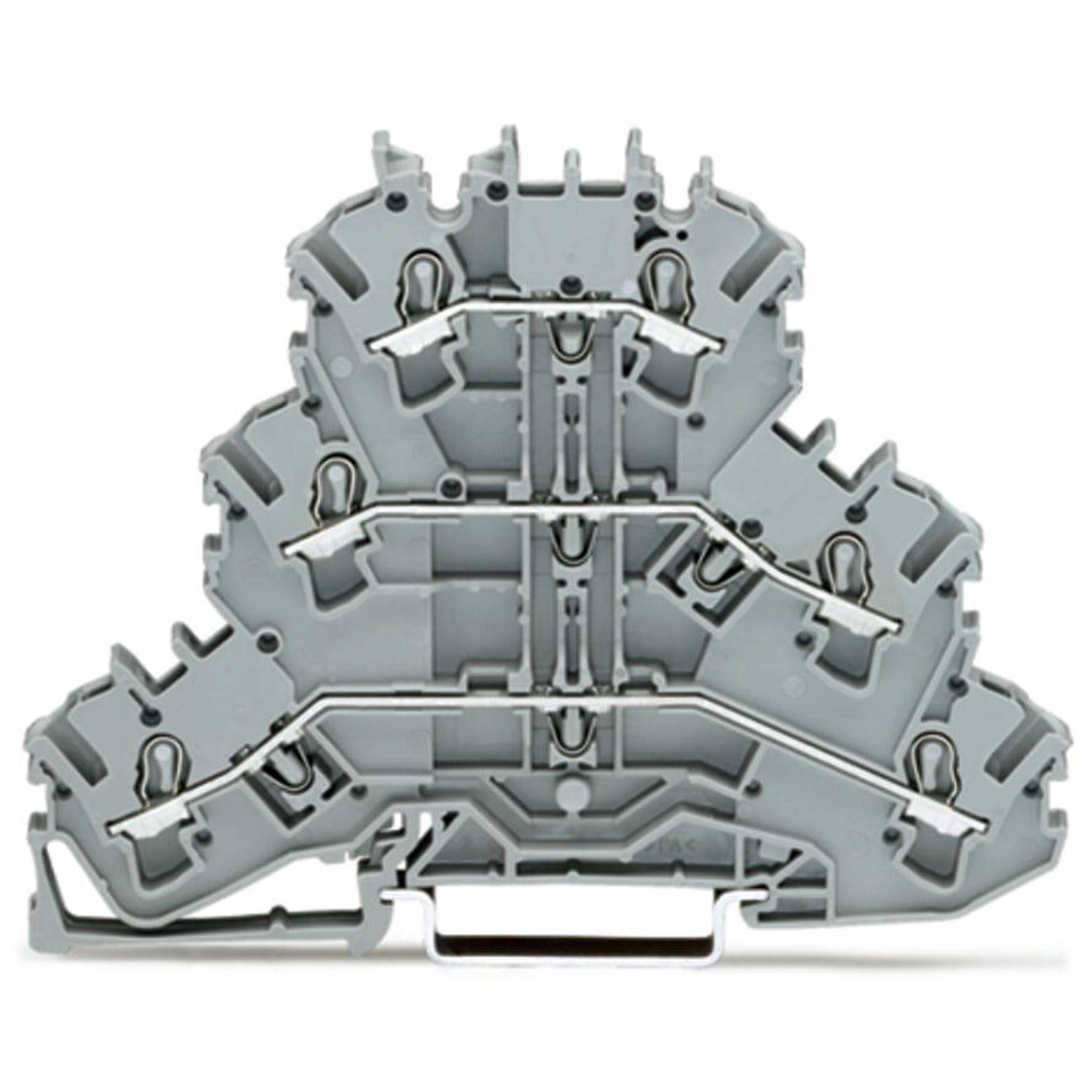

A Wago 2002-3201 szürke háromemeletes átmenő sorkapocs Push-in CAGE CLAMP csatlakozással és 2,5 mm² névleges keresztmetszettel készül. Az L/L/L potenciáljelölésű kivitel három szintet tartalmaz.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 28 A |
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség, névleges áram és legnagyobb keresztmetszethez tartozó áram: – |
| UL 1059; B és C felhasználási csoport | 300 V; 20 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 600 V; 5 A |
| CSA 22.2 No 158; B és C felhasználási csoport | 300 V; 20 A mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Névleges feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 440 V |
| Ex e II névleges áram | 19 A |
| Ex e II névleges áram áthidalóval | 17 A |
| Veszteségi teljesítmény potenciálonként | 0,7661 W; a veszteségi adat névleges árama 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
Vezetékek és csatlakozás
| Potenciálok száma | 3 |
|---|---|
| Szintek száma | 3 |
| Áthidalási pozíciók száma | 6 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 93,3 mm / 3,673 inch |
| Mélység a DIN-sín felső élétől | 81,3 mm / 3,201 inch |

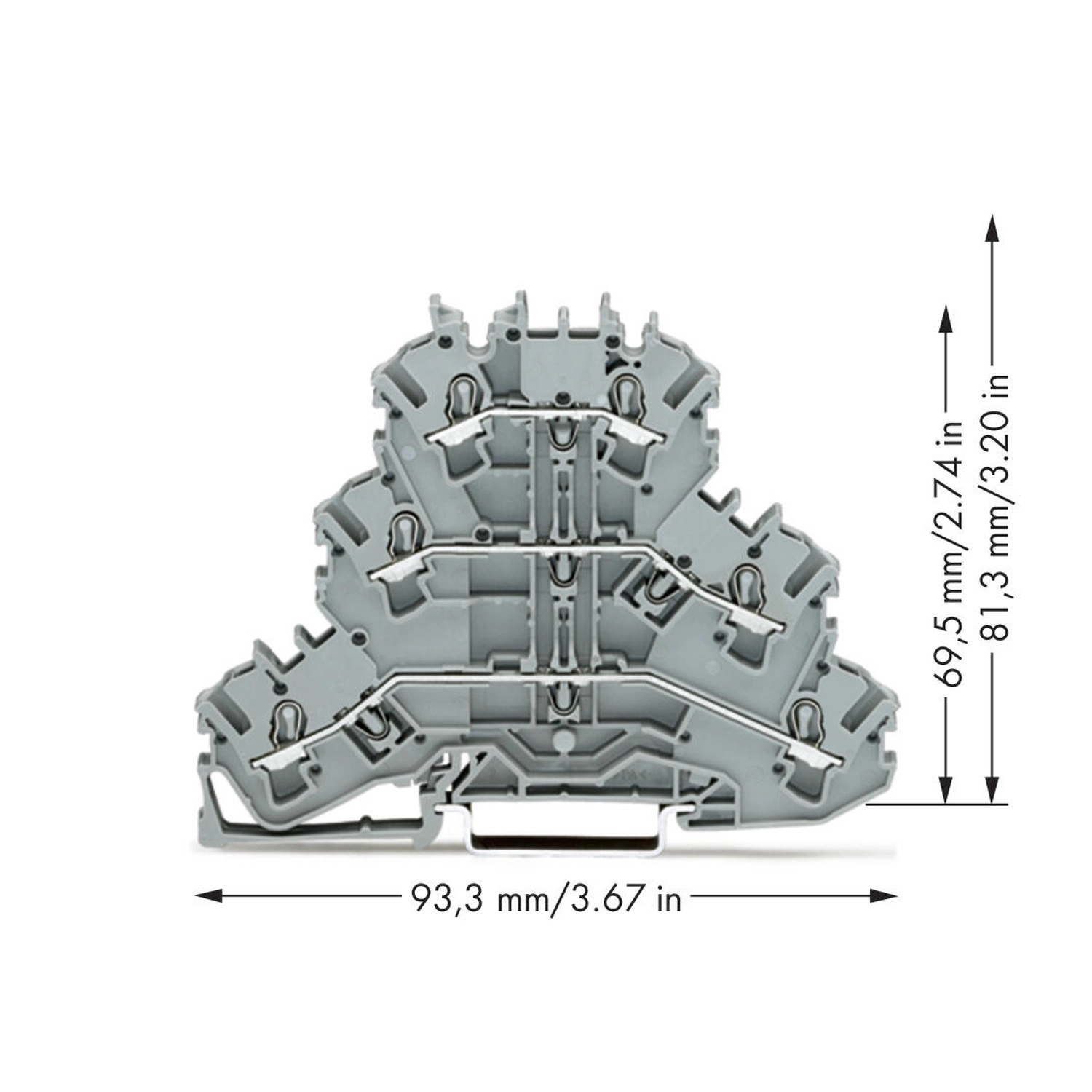

| Méretábra vízszintes mérete | 93,3 mm / 3,67 inch |
| Méretábra alsó függőleges mérete | 69,5 mm / 2,74 inch |
| Méretábra felső függőleges mérete | 81,3 mm / 3,20 inch |
| Potenciáljelölés | L/L/L |
| Jelölőtartó | Nincs |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,283 MJ |
| Tömeg | 16,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8054 |
|---|---|
| CSA | CSA Group C22.2 No. 158 154112 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-149763 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-124163 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | Physikalisch Technische Bundesanstalt EN 60079 PTB 03 ATEX 1162 U (II2G Ex eb IIC Gb, IM2 Ex eb IMb) |
| CCC | CNEX GB/T 3836.3 2020312313000238 (Ex eb IIC Gb, Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079 TÜV 12.1307 U |
Szükséges kiegészítők
| 2002-3292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
|---|---|
| 2002-3291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-492/000-012 | Függőleges áthidaló; szigetelt; narancssárga |
| 2002-492 | Függőleges áthidaló; szigetelt; világosszürke |
| 2002-493 | Függőleges áthidaló; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11 irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12 irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-649 | TOPJOB® S L-típus elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-611 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-309 | Működtetőszerszám; pengék: 3,5 x 0,5 mm és 2,5 x 0,4 mm; TOPJOB® S installációs sorkapcsokhoz |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2002-131 | Átalakító; szürke |
| 2002-161 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Áthidalórendszer
| Kialakítás | Közösítődugó és aljzat elve; dupla áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Egyedi áthidaló | Az egyedi áthidalók az áthidalási kontaktusok megbontásával és eltávolításával alakíthatók ki a 2000, 2001, 2002 és 2004 sorozatnál. |
| L-típusú vizsgálómodul | A TOPJOB S L-típusú dugaszolható vizsgálómodulok a sínre szerelhető sorkapcsok kapocspontokon keresztüli vizsgálatához valók. |
Kezelés és közösítés
| Tömör és érvéghüvelyes vezeték közvetlen bekötése | A megadott közvetlen push-in tartományban nyomd a vezetéket a kapocspontba; ehhez nem szükséges működtetőszerszám. |
|---|---|
| Érvéghüvely nélküli finom elemi szálas és nem benyomható kis vezeték | A kapocspontot működtetőszerszámmal nyisd ki. A szerszámot függőlegesen helyezd be; a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Vezetékbekötéshez érszigetelő stop használható. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
10–12 mm.
Milyen vezeték csatlakoztatható közvetlenül?
Tömör vezeték 0,75–4 mm²; érvéghüvelyes finom elemi szálas vezeték 1–2,5 mm² tartományban. Kisebb keresztmetszet csatlakoztathatósága a vezeték tulajdonságaitól függ.
Mekkora a szélessége?
5,2 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-3201
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
17,1 g/db
Cikkszám
4044918691185
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-3201 háromemeletes átmenő/átmenő/átmenő sorkapocs, L/L/L, jelölőtartó nélkül, 2,5 mm², Push-in CAGE CLAMP®, Ex e II alkalmazásokhoz, DIN 35 x 15 és 35 x 7,5 sínhez, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-3201 |
| GTIN / EAN | 4044918691185 |
| Terméktípus | Háromemeletes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 28 A |
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség, névleges áram és legnagyobb keresztmetszethez tartozó áram: – |
| UL 1059; B és C felhasználási csoport | 300 V; 20 A mindkét csoportban |
| UL 1059; D felhasználási csoport | 600 V; 5 A |
| CSA 22.2 No 158; B és C felhasználási csoport | 300 V; 20 A mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Névleges feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 440 V |
| Ex e II névleges áram | 19 A |
| Ex e II névleges áram áthidalóval | 17 A |
| Veszteségi teljesítmény potenciálonként | 0,7661 W; a veszteségi adat névleges árama 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
Vezetékek és csatlakozás
| Potenciálok száma | 3 |
|---|---|
| Szintek száma | 3 |
| Áthidalási pozíciók száma | 6 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 93,3 mm / 3,673 inch |
| Mélység a DIN-sín felső élétől | 81,3 mm / 3,201 inch |
| Méretábra vízszintes mérete | 93,3 mm / 3,67 inch |
| Méretábra alsó függőleges mérete | 69,5 mm / 2,74 inch |
| Méretábra felső függőleges mérete | 81,3 mm / 3,20 inch |
| Potenciáljelölés | L/L/L |
| Jelölőtartó | Nincs |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,283 MJ |
| Tömeg | 16,8 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8054 |
|---|---|
| CSA | CSA Group C22.2 No. 158 154112 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-149763 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-124163 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | Physikalisch Technische Bundesanstalt EN 60079 PTB 03 ATEX 1162 U (II2G Ex eb IIC Gb, IM2 Ex eb IMb) |
| CCC | CNEX GB/T 3836.3 2020312313000238 (Ex eb IIC Gb, Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079 TÜV 12.1307 U |
Szükséges kiegészítők
| 2002-3292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
|---|---|
| 2002-3291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-492/000-012 | Függőleges áthidaló; szigetelt; narancssárga |
| 2002-492 | Függőleges áthidaló; szigetelt; világosszürke |
| 2002-493 | Függőleges áthidaló; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11 irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12 irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-649 | TOPJOB® S L-típus elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-611 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-309 | Működtetőszerszám; pengék: 3,5 x 0,5 mm és 2,5 x 0,4 mm; TOPJOB® S installációs sorkapcsokhoz |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-192 | Csoportjelölő-tartó; szürke |
| 2009-193 | Csoportjelölő-tartó; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2002-131 | Átalakító; szürke |
| 2002-161 | Átalakító; szürke |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Áthidalórendszer
| Kialakítás | Közösítődugó és aljzat elve; dupla áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Egyedi áthidaló | Az egyedi áthidalók az áthidalási kontaktusok megbontásával és eltávolításával alakíthatók ki a 2000, 2001, 2002 és 2004 sorozatnál. |
| L-típusú vizsgálómodul | A TOPJOB S L-típusú dugaszolható vizsgálómodulok a sínre szerelhető sorkapcsok kapocspontokon keresztüli vizsgálatához valók. |
Kezelés és közösítés
| Tömör és érvéghüvelyes vezeték közvetlen bekötése | A megadott közvetlen push-in tartományban nyomd a vezetéket a kapocspontba; ehhez nem szükséges működtetőszerszám. |
|---|---|
| Érvéghüvely nélküli finom elemi szálas és nem benyomható kis vezeték | A kapocspontot működtetőszerszámmal nyisd ki. A szerszámot függőlegesen helyezd be; a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Vezetékbekötéshez érszigetelő stop használható. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-3201 háromemeletes átmenő/átmenő/átmenő sorkapocs, L/L/L, jelölőtartó nélkül, 2,5 mm², Push-in CAGE CLAMP®, Ex e II alkalmazásokhoz, DIN 35 x 15 és 35 x 7,5 sínhez, szürke használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; 10–12 mm csupaszolási hosszal. A 210-658 és 210-720 működtetőszerszámok pengéje 3,5 × 0,5 mm.
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
Kezelés és közösítés
| Tömör és érvéghüvelyes vezeték közvetlen bekötése | A megadott közvetlen push-in tartományban nyomd a vezetéket a kapocspontba; ehhez nem szükséges működtetőszerszám. |
|---|---|
| Érvéghüvely nélküli finom elemi szálas és nem benyomható kis vezeték | A kapocspontot működtetőszerszámmal nyisd ki. A szerszámot függőlegesen helyezd be; a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Vezetékbekötéshez érszigetelő stop használható. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
