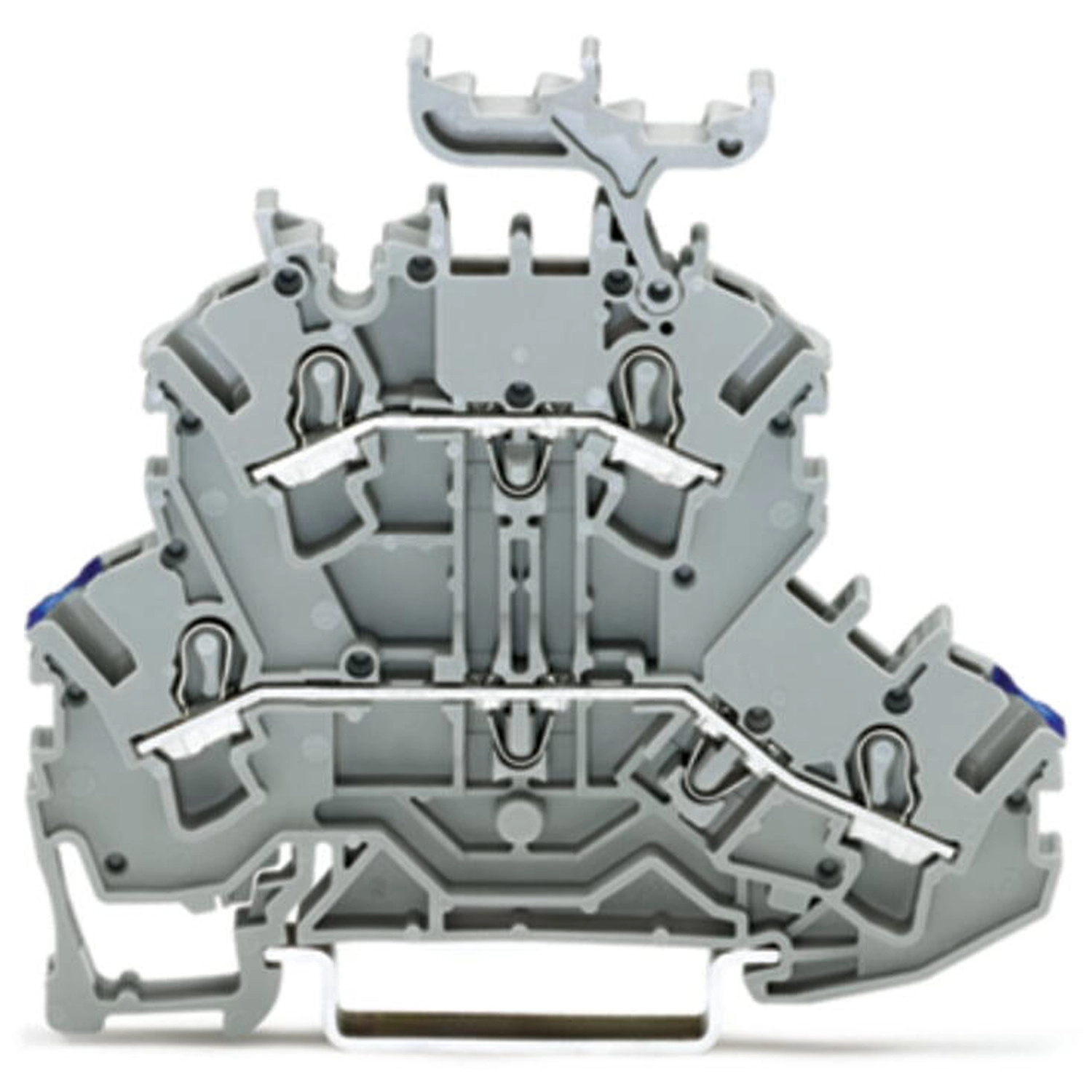

Wago 2002-2232 kétemeletes átmenő sorkapocs, N/L, 2,5 mm², Push-in CAGE CLAMP®, jelölőtartóval, kék alsó vezetőbemenet, Ex e II alkalmazásokhoz, szürke
RRP:930 Ft/db
921 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
802 Ft/db
nettó 631 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Kétemeletes sorkapocs, 2002-es sorozat, kezelőszerszámos működtetés. A Wago 2002-2232 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A kétemeletes sorkapocs átmenő sorkapocsként is használható. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. N/L-csatlakozás egyetlen sorkapocsban. 4 csatlakozási pont. Meghatározott Ex alkalmazásokhoz alkalmas. Szerelésre kész, azonnal használható.
A Wago 2002-2232 szürke TOPJOB S kétemeletes átmenő sorkapocs N/L jelöléssel készül. A két szint külön potenciált vezet. A 2,5 mm² névleges keresztmetszetű Push-in CAGE CLAMP® csatlakozás rézvezetőkhöz használható, 10–12 mm csupaszolási hosszal. Szélessége 5,2 mm.
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 28 A; III/3 feltétel mellett |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkettőnél 300 V; 20 A |
| UL1059, D felhasználási csoport | 600 V; 5 A |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 300 V; 20 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,7661 W; a megadott veszteséghez tartozó névleges áram 24 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| Ex kiértékelési hivatkozás | ATEX: PTB03ATEX1162U / IECEx: PTB03.0004U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 440 V |
| Névleges áram, Ex e II | 20 A |
| Névleges áram áthidalóval, Ex e II | 18 A |
| Robbanásveszélyes tér alkalmazási információja | A gyártó Technical Section / Technical Explications alkalmazási tudnivalói érvényesek. |
| III/2 és II/2 legnagyobb keresztmetszeti árama | A feltételoszlopokban kötőjel szerepel. |
Vezetékcsatlakozás
| Potenciálok száma | 2 |
|---|---|
| Szintek száma | 2 |
| Áthidalási helyek száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 69,7 mm / 2,744 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,196 MJ |
| Tömeg | 10,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
| Potenciáljelölés | N/L |
| Jelölőtartó | Jelölőtartóval |

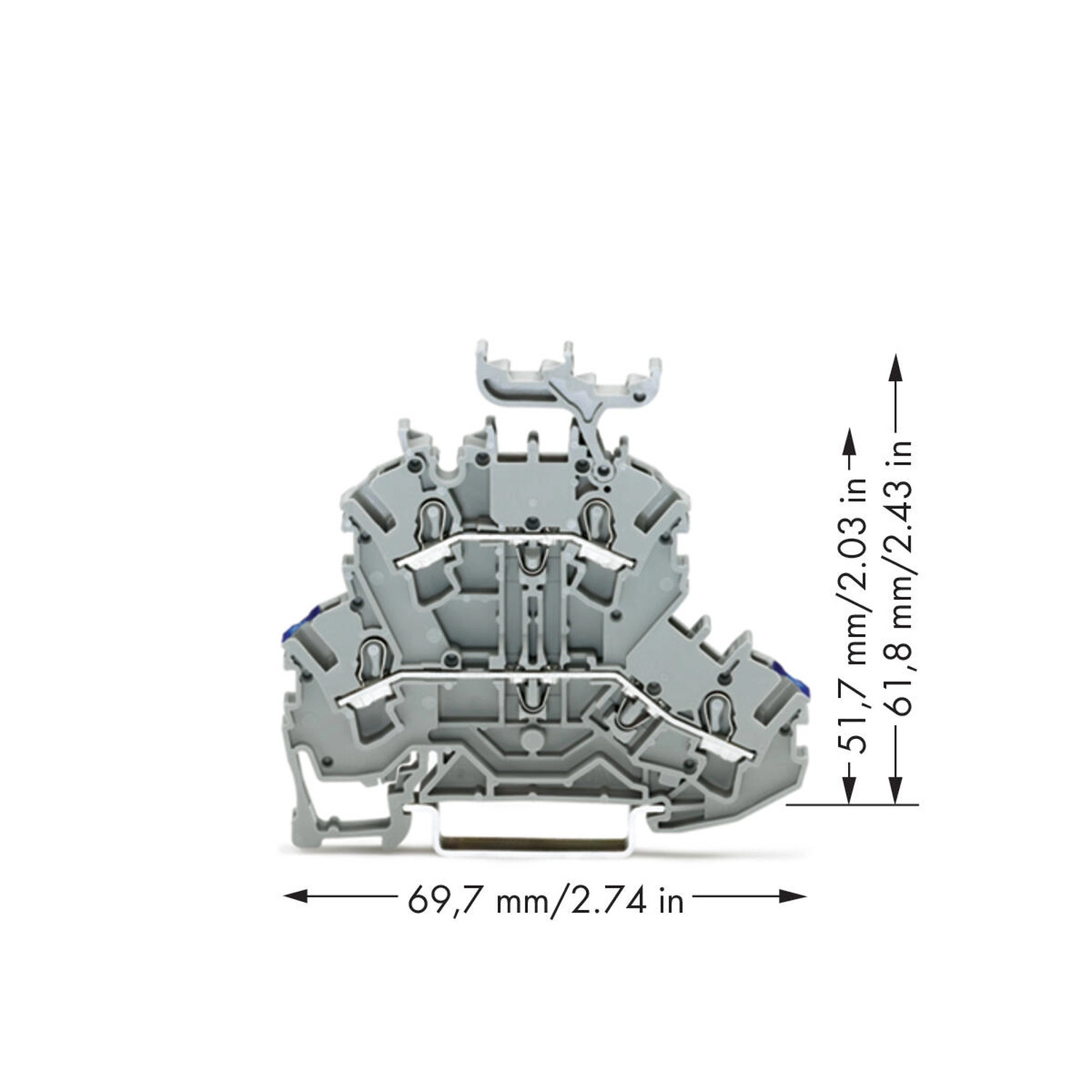

| Méretábra külön rajzméretei | 69,7 mm / 2,74 inch vízszintes; 51,7 mm / 2,03 inch és 61,8 mm / 2,43 inch függőleges |

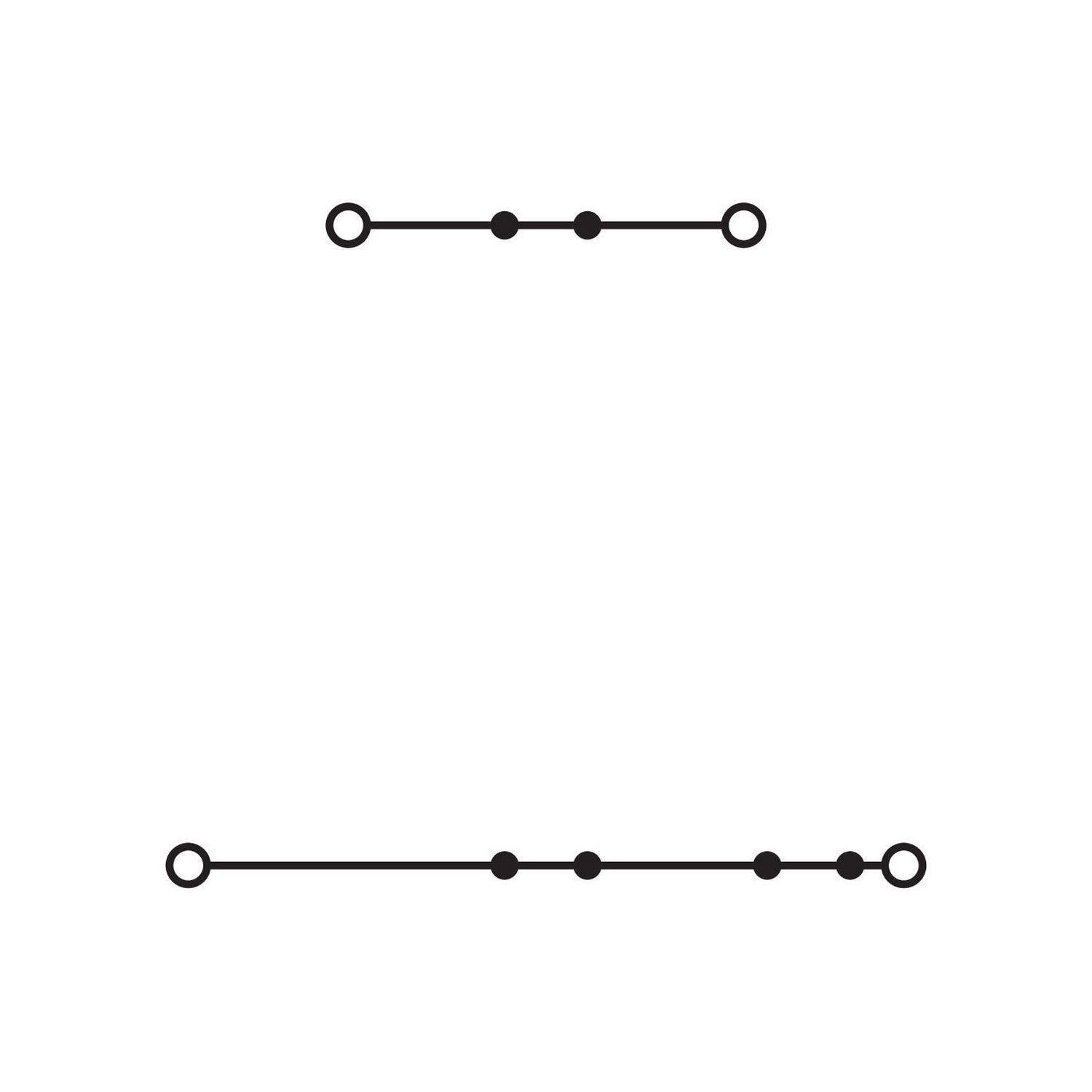

| Áramköri kialakítás | Két külön átmenő szint. |
| Kék vezetéknyílás-jelölés | Alsó szint |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-8054 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-124163 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-149763 |
| CSA – CSA Group | C22.2 No.158; 154112 |
| ATEX – PTB | EN60079; PTB03ATEX1162U; II2G Ex eb IIC Gb, IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000238; Ex eb IIC Gb és Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1307U |
| Jóváhagyási ábra megfelelőségi jelölése | TÜV Rheinland; OCP0004 |
| WAGO gyártói ATEX-nyilatkozat | ATEX megfelelőségi tanúsítás |
| AEx – Underwriters Laboratories Inc. | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
| IECEx – PTB | IEC60079; IECEx PTB03.0004U; Ex eb IIC Gb vagy Ex eb I Mb |
Gyártói kezelési feltételek
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
|---|---|
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
| Vezetékbekötési ábra | Érszigetelő stop szerepel a bekötési példán. |
| Áthidalórendszer | Két áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon használd. |
| Egyedi áthidaló kialakításának családi köre | Áthidalási kontaktusok megbontásával és eltávolításával: 2000, 2001, 2002 és 2004 sorozat. |
| WMB Inline jelölés | Pattintsd a jelölőt a jelölősávba. |
Szükséges kiegészítők
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
|---|---|
| 2002-2296 | Elválasztólap; túlméretes felső rész; bepattintható típus; 2 mm vastag; narancssárga |
| 2002-2295 | Elválasztólap; túlméretes felső rész; bepattintható típus; 2 mm vastag; szürke |
| 2002-2292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-2291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-492/000-012 | Függőleges áthidaló; szigetelt; narancssárga |
| 2002-492 | Függőleges áthidaló; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11 irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12 irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-649 | TOPJOB® S L-típusú elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-611 | TOPJOB® S L-típusú vizsgálódugó-modul; moduláris; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-309 | Működtetőszerszám; pengék: 3,5 x 0,5 mm és 2,5 x 0,4 mm; TOPJOB® S installációs sorkapcsokhoz |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
10–12 mm.
Mekkora a névleges keresztmetszete?
2,5 mm²; a vezetékfajták és bekötési módok tartományai külön szerepelnek.
Mennyi az Ex e II áram áthidalóval?
18 A.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-2232
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10,6 g/db
Cikkszám
4044918964791
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-2232 kétemeletes átmenő sorkapocs, N/L, 2,5 mm², Push-in CAGE CLAMP®, jelölőtartóval, kék alsó vezetőbemenet, Ex e II alkalmazásokhoz, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-2232 |
| GTIN / EAN | 4044918964791 |
| Terméktípus | TOPJOB S kétemeletes átmenő sorkapocs |
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 28 A; III/3 feltétel mellett |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkettőnél 300 V; 20 A |
| UL1059, D felhasználási csoport | 600 V; 5 A |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 300 V; 20 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,7661 W; a megadott veszteséghez tartozó névleges áram 24 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| Ex kiértékelési hivatkozás | ATEX: PTB03ATEX1162U / IECEx: PTB03.0004U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 440 V |
| Névleges áram, Ex e II | 20 A |
| Névleges áram áthidalóval, Ex e II | 18 A |
| Robbanásveszélyes tér alkalmazási információja | A gyártó Technical Section / Technical Explications alkalmazási tudnivalói érvényesek. |
| III/2 és II/2 legnagyobb keresztmetszeti árama | A feltételoszlopokban kötőjel szerepel. |
Vezetékcsatlakozás
| Potenciálok száma | 2 |
|---|---|
| Szintek száma | 2 |
| Áthidalási helyek száma | 4 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 69,7 mm / 2,744 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,196 MJ |
| Tömeg | 10,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
| Potenciáljelölés | N/L |
| Jelölőtartó | Jelölőtartóval |
| Méretábra külön rajzméretei | 69,7 mm / 2,74 inch vízszintes; 51,7 mm / 2,03 inch és 61,8 mm / 2,43 inch függőleges |
| Áramköri kialakítás | Két külön átmenő szint. |
| Kék vezetéknyílás-jelölés | Alsó szint |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-8054 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-124163 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-149763 |
| CSA – CSA Group | C22.2 No.158; 154112 |
| ATEX – PTB | EN60079; PTB03ATEX1162U; II2G Ex eb IIC Gb, IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000238; Ex eb IIC Gb és Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1307U |
| Jóváhagyási ábra megfelelőségi jelölése | TÜV Rheinland; OCP0004 |
| WAGO gyártói ATEX-nyilatkozat | ATEX megfelelőségi tanúsítás |
| AEx – Underwriters Laboratories Inc. | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
| IECEx – PTB | IEC60079; IECEx PTB03.0004U; Ex eb IIC Gb vagy Ex eb I Mb |
Gyártói kezelési feltételek
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
|---|---|
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
| Vezetékbekötési ábra | Érszigetelő stop szerepel a bekötési példán. |
| Áthidalórendszer | Két áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon használd. |
| Egyedi áthidaló kialakításának családi köre | Áthidalási kontaktusok megbontásával és eltávolításával: 2000, 2001, 2002 és 2004 sorozat. |
| WMB Inline jelölés | Pattintsd a jelölőt a jelölősávba. |
Szükséges kiegészítők
| 209-192 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 125,5 mm széles; narancssárga |
|---|---|
| 2002-2296 | Elválasztólap; túlméretes felső rész; bepattintható típus; 2 mm vastag; narancssárga |
| 2002-2295 | Elválasztólap; túlméretes felső rész; bepattintható típus; 2 mm vastag; szürke |
| 2002-2292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-2291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2002-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2002-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2002-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2002-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2002-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2002-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2002-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2002-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2002-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2002-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2002-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2002-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2002-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2002-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2002-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2002-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2002-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2002-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2002-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2002-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2002-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2002-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2002-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2002-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2002-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2002-423/000-006 | Fésűs áthidaló; 1-től 3-ig; szigetelt; kék |
| 2002-423/000-005 | Fésűs áthidaló; 1-től 3-ig; szigetelt; piros |
| 2002-423 | Fésűs áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2002-424/000-006 | Fésűs áthidaló; 1-től 4-ig; szigetelt; kék |
| 2002-424/000-005 | Fésűs áthidaló; 1-től 4-ig; szigetelt; piros |
| 2002-424 | Fésűs áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2002-400 | Fésűs áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-413 | Fésűs áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-415 | Fésűs áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-492/000-012 | Függőleges áthidaló; szigetelt; narancssárga |
| 2002-492 | Függőleges áthidaló; szigetelt; világosszürke |
| 2002-480 | Lépcsőzetes áthidaló; 10 irányú; szigetelt; világosszürke |
| 2002-481 | Lépcsőzetes áthidaló; 11 irányú; szigetelt; világosszürke |
| 2002-482 | Lépcsőzetes áthidaló; 12 irányú; szigetelt; világosszürke |
| 2002-473/011-000 | Lépcsőzetes áthidaló; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 2002-472 | Lépcsőzetes áthidaló; 2 irányú; szigetelt; világosszürke |
| 2002-473 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-475/011-000 | Lépcsőzetes áthidaló; 3 irányú; szigetelt; világosszürke |
| 2002-474 | Lépcsőzetes áthidaló; 4 irányú; szigetelt; világosszürke |
| 2002-475 | Lépcsőzetes áthidaló; 5 irányú; szigetelt; világosszürke |
| 2002-476 | Lépcsőzetes áthidaló; 6 irányú; szigetelt; világosszürke |
| 2002-477 | Lépcsőzetes áthidaló; 7 irányú; szigetelt; világosszürke |
| 2002-478 | Lépcsőzetes áthidaló; 8 irányú; szigetelt; világosszürke |
| 2002-479 | Lépcsőzetes áthidaló; 9 irányú; szigetelt; világosszürke |
| 2002-477/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-479/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 2002-481/011-000 | Lépcsőzetes áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2002-649 | TOPJOB® S L-típusú elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2002-611 | TOPJOB® S L-típusú vizsgálódugó-modul; moduláris; 1 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-262 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-263 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-264 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 216-246 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 216-266 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; kék |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2009-309 | Működtetőszerszám; pengék: 3,5 x 0,5 mm és 2,5 x 0,4 mm; TOPJOB® S installációs sorkapcsokhoz |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-2232 kétemeletes átmenő sorkapocs, N/L, 2,5 mm², Push-in CAGE CLAMP®, jelölőtartóval, kék alsó vezetőbemenet, Ex e II alkalmazásokhoz, szürke használati útmutató
Vezetékfajták és csupaszolási hossz
| Névleges keresztmetszet | 2,5 mm² |
|---|---|
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
Közvetlen push-in csatlakoztatás
A 0,75–4 mm² / 18–12 AWG tartományba eső tömör vezetéket, illetve az 1–2,5 mm² / 18–14 AWG tartományba eső érvéghüvelyes finom elemi szálas vezetéket közvetlenül nyomd a csatlakozási pontba. A csupaszolási hossz 10–12 mm.
Csatlakoztatás működtetőszerszámmal
1
Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez helyezd a működtetőszerszámot függőlegesen a működtetőnyílásba a kapocspont kinyitásához.
2
Vezesd be a vezetéket a nyitott kapocspontba; a bevezetési szög kisebb mint 15 fok.
Áthidalórendszer
Két áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz.
Dugaszolható áthidaló eltávolítása
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon használd.
Egyedi áthidaló kialakításának családi köre
Áthidalási kontaktusok megbontásával és eltávolításával: 2000, 2001, 2002 és 2004 sorozat.
WMB Inline jelölés
Pattintsd a jelölőt a jelölősávba.
Ex e II feltételhez tartozó névleges adatok
| Méretezési feszültség | 440 V |
|---|---|
| Névleges áram | 20 A |
| Névleges áram áthidalóval | 18 A |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
