Wago 2002-1811 4 vezetékes biztosító-sorkapocs, kifordítható biztosítótartóval, és véglap, 5 x 20 mm miniatűr biztosíték (metrikus), biztosítékkiolvadás jelzés nélkül, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², Push-in CAGE CLAMP®, szürke
RRP:2 270 Ft/db
2 247 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 957 Ft/db
nettó 1 541 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

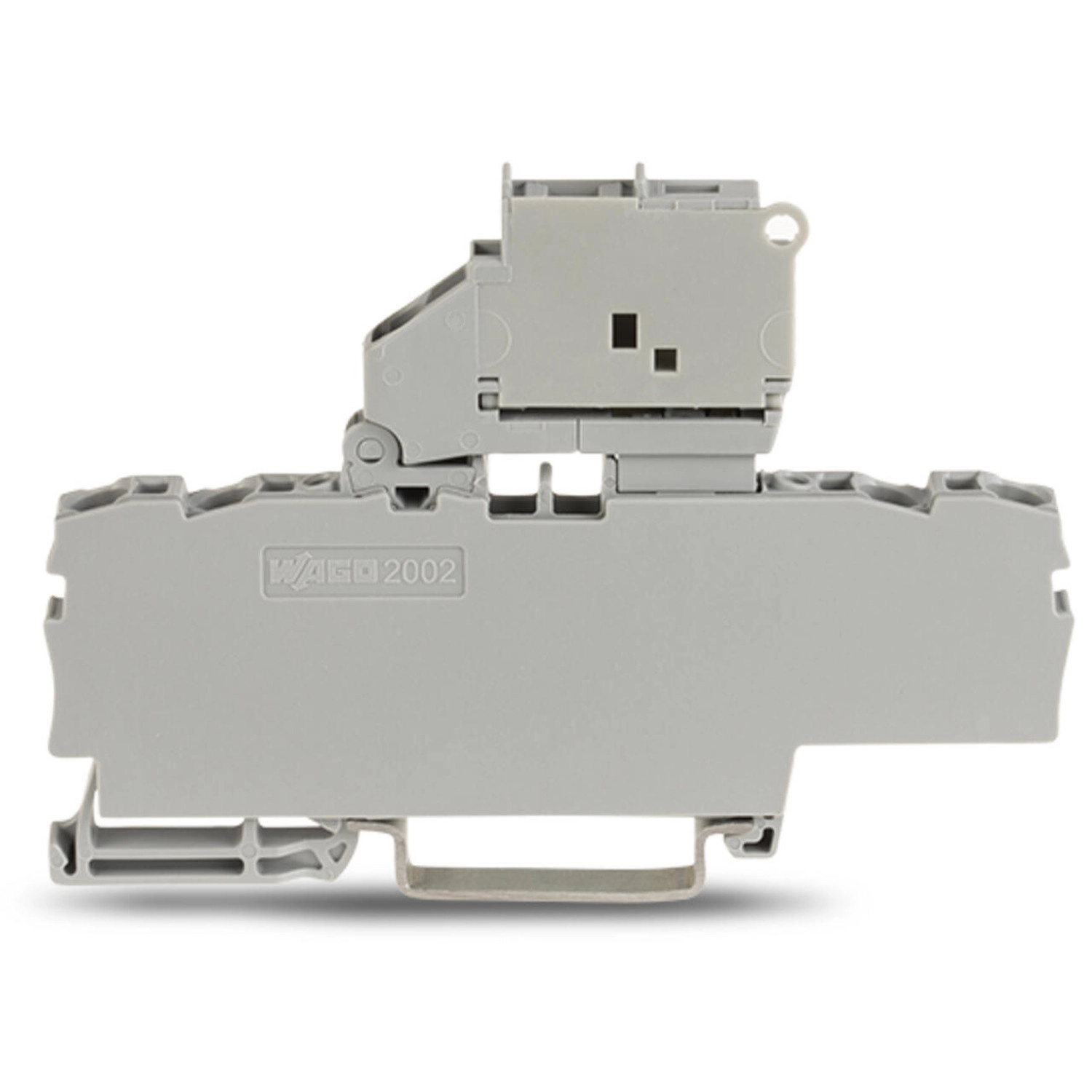

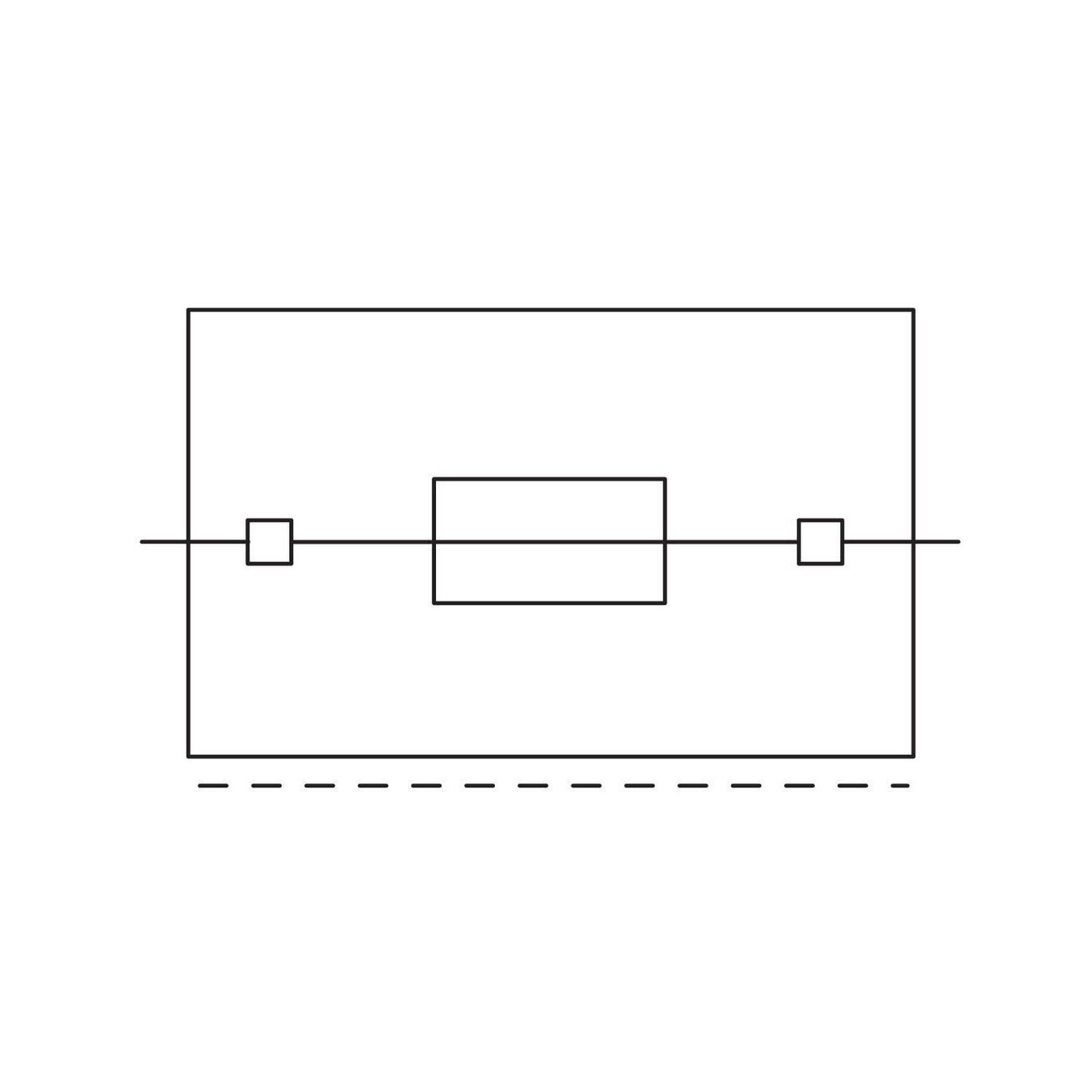

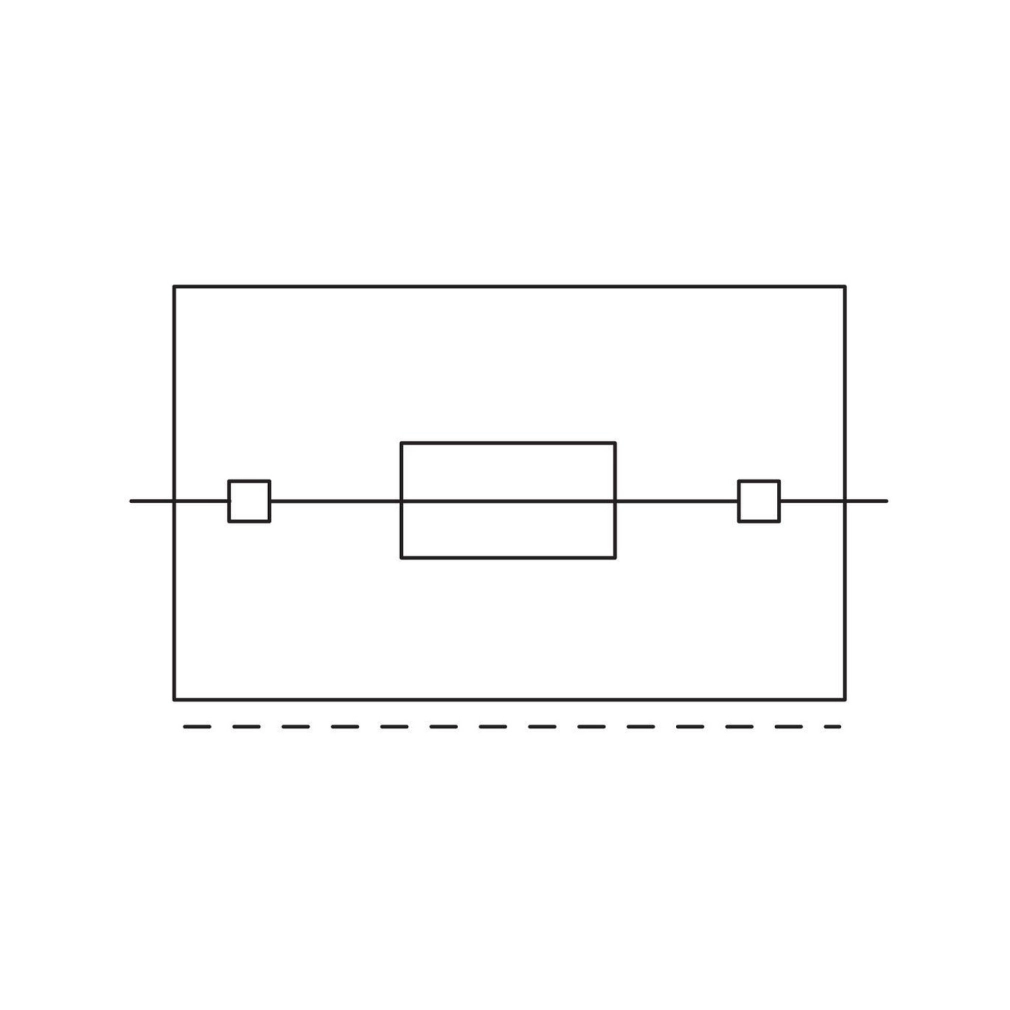

Biztosító-sorkapocs, 2002-es sorozat, szürke. A Wago 2002-1811 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza.
A Wago 2002-1811 szürke négyvezetékes biztosítós sorkapocs Push-in CAGE CLAMP csatlakozással és 2,5 mm² névleges keresztmetszettel készül. Kifordítható tartója 5 × 20 mm-es hengeres biztosítékbetéthez való; kiolvadásjelző nélkül készül.
Villamos adatok és feltételeik
| IEC/EN 60947-7-3; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 6 kV; 6,3 A |
|---|---|
| IEC/EN 60947-7-3; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| Villamos adatok feltétele | A névleges villamos paramétereket a biztosíték határozza meg. |
| UL 1059; B, C és D felhasználási csoport | 250 V; 10 A mindhárom csoportban |
| CSA 22.2 No 158; C felhasználási csoport | 250 V; 6,3 A |
| CSA 22.2 No 158; B és D csoport | Névleges feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: KIWA 17ATEX 0030 U / IECEx: KIWA 17.0014U (Ex ec IIC Gc) |
| Ex villamos értékek külön feltétele | 275 V; 6,3 A |
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6,2 mm / 0,244 inch |
|---|---|
| Magasság | 87,5 mm / 3,445 inch |
| Mélység a DIN-sín felső élétől | 57,6 mm / 2,268 inch |

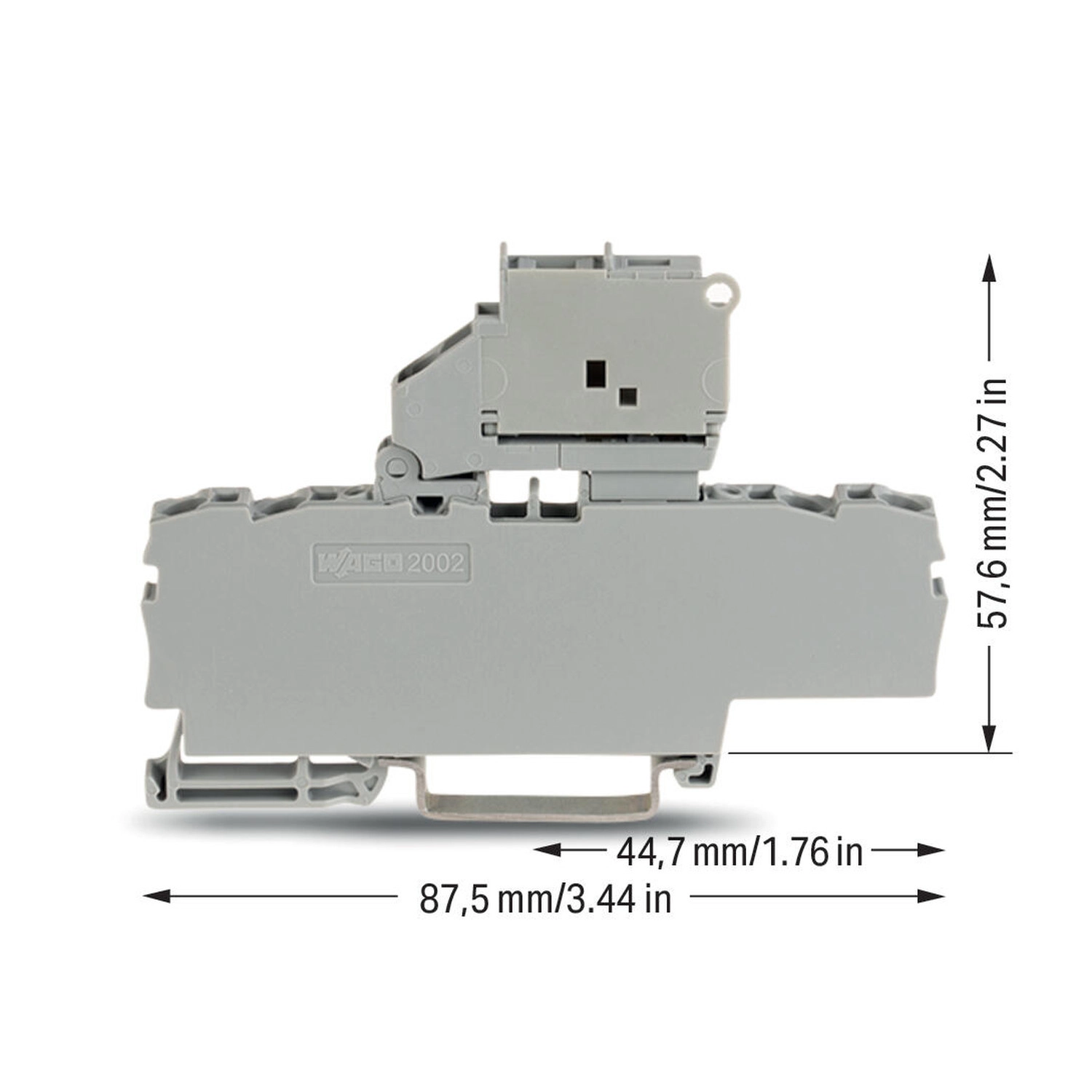

| Méretábra vízszintes teljes mérete | 87,5 mm / 3,44 inch |
| Méretábra függőleges mérete | 57,6 mm / 2,27 inch |
| Méretábra vízszintes részmérete | 44,7 mm / 1,76 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,303 MJ |
| Tömeg | 16,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Biztosítéktartó | Kifordítható; 5 × 20 mm hengeres biztosítékbetéthez. |
| Biztosítékkiolvadás-jelzés | Nincs. |
| Kivitel | Vég- és elválasztólappal. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8054 |
|---|---|
| CSA | CSA Group C22.2 No. 158 154112 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-149763 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-124163 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | KIWA Netherlands B.V. EN 60079 KIWA 17ATEX0030 U |
| IECEx | KIWA Netherlands B.V. EN 60079 IECEx KIWA 17.0014U (Ex ec IIC Gc) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-992 | Véglap biztosítós sorkapcsokhoz; 2 mm vastag; narancssárga |
| 2002-991 | Véglap biztosítós sorkapcsokhoz; 2 mm vastag; szürke |
Opcionális kiegészítők
| 2004-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2004-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2004-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2004-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2004-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2004-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2004-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2004-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2004-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2004-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2004-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2004-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2004-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2004-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2004-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2004-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2004-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 210-254 | többszörös összekötéshez; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és közösítés
| Közvetlen push-in csatlakoztatás | A tömör vezeték és az érvéghüvelyes finom elemi szálas vezeték a hozzá tartozó, megadott push-in tartományon belül közvetlenül benyomható. |
|---|---|
| Tömör vezeték méretlépcsői | A csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb keresztmetszetű tömör vezeték szerszám nélkül benyomható; a tömör vezeték saját push-in tartománya 0,75–4 mm². |
| Működtetőszerszám használata | Az érvéghüvely nélküli finom elemi szálas, illetve a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához működtetőszerszámot kell használni. A kapocspont nyitásához a szerszámot függőlegesen kell behelyezni. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Az érszigetelő stop a vezetékbekötésnél használható. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Egymás mellé szerelés | A 6,2 mm / 0,244 inch széles biztosítós sorkapcsok egymás mellé szerelhetők. Ha a szerelvény végén nincs további biztosítós sorkapocs, véglapot kell használni. |
| Biztosítékcsere | Fordítsd a biztosítéktartót a reteszelt nyitott helyzetbe, majd cseréld ki a biztosítékot. |
Áthidalórendszer
| Kialakítás | Közösítődugó és aljzat elve; dupla áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Egyedi áthidaló | Az egyedi áthidalók az áthidalási kontaktusok megbontásával és eltávolításával alakíthatók ki a 2000, 2001, 2002 és 2004 sorozatnál. |
Biztosíték és alkalmazási feltételek
| 2 mm-es vizsgálóhely korlátozása | Kizárólag nagy impedanciájú méréshez engedett, legfeljebb 100 mA-ig. |
|---|---|
| Túlterhelés- és rövidzárlat-védelem; egyedi elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 1,6 W. |
| Túlterhelés- és rövidzárlat-védelem; blokkos elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 1,6 W. |
| Kizárólag rövidzárlat-védelem; egyedi elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 2,5 W. |
| Kizárólag rövidzárlat-védelem; blokkos elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 2,5 W. |
| Biztosítékbetét kiválasztása | Ne lépd túl az adott elrendezéshez és védelmi feladathoz tartozó maximális veszteségi teljesítményt. Az IEC/EN 60947-7-3 / VDE 0611-6 szerinti veszteségi értékeket 23 °C környezeti hőmérsékletnél határozták meg. |
| Hőmérséklet-emelkedés ellenőrzése | A sorkapocs hőmérséklet-emelkedését az alkalmazás és a beépítés feltételei szerint ellenőrizni kell. Magasabb környezeti hőmérsékletnél szükség szerint csökkenteni kell a névleges áramot; további adatot a biztosítékbetét gyártója adhat. |
| Üvegcsöves biztosíték terhelési ajánlása | 23 °C-os környezeti hőmérsékletnél a biztosíték névleges áramának legfeljebb 80%-a ajánlott a DIN 72581/3 szerint. |
| Termékbiztonság | A biztosítékbetétet a konkrét alkalmazásban normál és hibás működési körülmények között is vizsgálni kell. A betét kiválasztásának és használatának meg kell felelnie az érvényes előírásoknak és a biztonsági követelményeknek. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
10–12 mm.
Milyen vezeték csatlakoztatható közvetlenül?
Tömör vezeték 0,75–4 mm²; érvéghüvelyes finom elemi szálas vezeték 1–2,5 mm² tartományban. Kisebb keresztmetszet csatlakoztathatósága a vezeték tulajdonságaitól függ.
Mekkora a szélessége?
6,2 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-1811
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
16,14 g/db
Cikkszám
4045454974763
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-1811 4 vezetékes biztosító-sorkapocs, kifordítható biztosítótartóval, és véglap, 5 x 20 mm miniatűr biztosíték (metrikus), biztosítékkiolvadás jelzés nélkül, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², Push-in CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-1811 |
| GTIN / EAN | 4045454974763 |
| Terméktípus | Négyvezetékes biztosítós sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-3; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 6 kV; 6,3 A |
|---|---|
| IEC/EN 60947-7-3; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| Villamos adatok feltétele | A névleges villamos paramétereket a biztosíték határozza meg. |
| UL 1059; B, C és D felhasználási csoport | 250 V; 10 A mindhárom csoportban |
| CSA 22.2 No 158; C felhasználási csoport | 250 V; 6,3 A |
| CSA 22.2 No 158; B és D csoport | Névleges feszültség és áram: – |
| Robbanásvédelmi kiértékelés | ATEX: KIWA 17ATEX 0030 U / IECEx: KIWA 17.0014U (Ex ec IIC Gc) |
| Ex villamos értékek külön feltétele | 275 V; 6,3 A |
| Robbanásvédelmi alkalmazási előírás | A Technical Section / Technical Explications alkalmazási előírásait be kell tartani. |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 6,2 mm / 0,244 inch |
|---|---|
| Magasság | 87,5 mm / 3,445 inch |
| Mélység a DIN-sín felső élétől | 57,6 mm / 2,268 inch |
| Méretábra vízszintes teljes mérete | 87,5 mm / 3,44 inch |
| Méretábra függőleges mérete | 57,6 mm / 2,27 inch |
| Méretábra vízszintes részmérete | 44,7 mm / 1,76 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,303 MJ |
| Tömeg | 16,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Biztosítéktartó | Kifordítható; 5 × 20 mm hengeres biztosítékbetéthez. |
| Biztosítékkiolvadás-jelzés | Nincs. |
| Kivitel | Vég- és elválasztólappal. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-8054 |
|---|---|
| CSA | CSA Group C22.2 No. 158 154112 |
| DEKRA | DEKRA Certification B.V. EN 60947 71-149763 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-124163 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | KIWA Netherlands B.V. EN 60079 KIWA 17ATEX0030 U |
| IECEx | KIWA Netherlands B.V. EN 60079 IECEx KIWA 17.0014U (Ex ec IIC Gc) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-992 | Véglap biztosítós sorkapcsokhoz; 2 mm vastag; narancssárga |
| 2002-991 | Véglap biztosítós sorkapcsokhoz; 2 mm vastag; szürke |
Opcionális kiegészítők
| 2004-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2004-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2004-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2004-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2004-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2004-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2004-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2004-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2004-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2004-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2004-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2004-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2004-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2004-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2004-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2004-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2004-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2004-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2002-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 2002-172 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-262 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-263 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-264 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-246 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 216-266 | Érvéghüvely; Hüvely 2,5 mm² / AWG 14; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2002-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501/000-014 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; barna |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 210-254 | többszörös összekötéshez; retesz többszörös összekötéshez; 1 m hosszú; átlátszó |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és közösítés
| Közvetlen push-in csatlakoztatás | A tömör vezeték és az érvéghüvelyes finom elemi szálas vezeték a hozzá tartozó, megadott push-in tartományon belül közvetlenül benyomható. |
|---|---|
| Tömör vezeték méretlépcsői | A csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb keresztmetszetű tömör vezeték szerszám nélkül benyomható; a tömör vezeték saját push-in tartománya 0,75–4 mm². |
| Működtetőszerszám használata | Az érvéghüvely nélküli finom elemi szálas, illetve a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához működtetőszerszámot kell használni. A kapocspont nyitásához a szerszámot függőlegesen kell behelyezni. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Az érszigetelő stop a vezetékbekötésnél használható. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Egymás mellé szerelés | A 6,2 mm / 0,244 inch széles biztosítós sorkapcsok egymás mellé szerelhetők. Ha a szerelvény végén nincs további biztosítós sorkapocs, véglapot kell használni. |
| Biztosítékcsere | Fordítsd a biztosítéktartót a reteszelt nyitott helyzetbe, majd cseréld ki a biztosítékot. |
Áthidalórendszer
| Kialakítás | Közösítődugó és aljzat elve; dupla áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Egyedi áthidaló | Az egyedi áthidalók az áthidalási kontaktusok megbontásával és eltávolításával alakíthatók ki a 2000, 2001, 2002 és 2004 sorozatnál. |
Biztosíték és alkalmazási feltételek
| 2 mm-es vizsgálóhely korlátozása | Kizárólag nagy impedanciájú méréshez engedett, legfeljebb 100 mA-ig. |
|---|---|
| Túlterhelés- és rövidzárlat-védelem; egyedi elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 1,6 W. |
| Túlterhelés- és rövidzárlat-védelem; blokkos elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 1,6 W. |
| Kizárólag rövidzárlat-védelem; egyedi elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 2,5 W. |
| Kizárólag rövidzárlat-védelem; blokkos elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 2,5 W. |
| Biztosítékbetét kiválasztása | Ne lépd túl az adott elrendezéshez és védelmi feladathoz tartozó maximális veszteségi teljesítményt. Az IEC/EN 60947-7-3 / VDE 0611-6 szerinti veszteségi értékeket 23 °C környezeti hőmérsékletnél határozták meg. |
| Hőmérséklet-emelkedés ellenőrzése | A sorkapocs hőmérséklet-emelkedését az alkalmazás és a beépítés feltételei szerint ellenőrizni kell. Magasabb környezeti hőmérsékletnél szükség szerint csökkenteni kell a névleges áramot; további adatot a biztosítékbetét gyártója adhat. |
| Üvegcsöves biztosíték terhelési ajánlása | 23 °C-os környezeti hőmérsékletnél a biztosíték névleges áramának legfeljebb 80%-a ajánlott a DIN 72581/3 szerint. |
| Termékbiztonság | A biztosítékbetétet a konkrét alkalmazásban normál és hibás működési körülmények között is vizsgálni kell. A betét kiválasztásának és használatának meg kell felelnie az érvényes előírásoknak és a biztonsági követelményeknek. |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85369095000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-16 |
| eCl@ss 9.0 | 27-14-11-16 |
| ETIM 9.0 | EC000899 |
| ETIM 10.0 | EC000899 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-1811 4 vezetékes biztosító-sorkapocs, kifordítható biztosítótartóval, és véglap, 5×20 mm miniatűr biztosíték (metrikus), biztosítékkiolvadás jelzés nélkül, DIN 35×15 és DIN 35×7,5 sínhez, 2,5 mm², Push-in CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; 10–12 mm csupaszolási hosszal. A 210-658 és 210-720 működtetőszerszámok pengéje 3,5 × 0,5 mm.
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 0,75–4 mm² / 18–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
Kezelés és közösítés
| Közvetlen push-in csatlakoztatás | A tömör vezeték és az érvéghüvelyes finom elemi szálas vezeték a hozzá tartozó, megadott push-in tartományon belül közvetlenül benyomható. |
|---|---|
| Tömör vezeték méretlépcsői | A csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb keresztmetszetű tömör vezeték szerszám nélkül benyomható; a tömör vezeték saját push-in tartománya 0,75–4 mm². |
| Működtetőszerszám használata | Az érvéghüvely nélküli finom elemi szálas, illetve a közvetlenül be nem nyomható kis keresztmetszetű vezeték csatlakoztatásához működtetőszerszámot kell használni. A kapocspont nyitásához a szerszámot függőlegesen kell behelyezni. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Érszigetelő stop | Az érszigetelő stop a vezetékbekötésnél használható. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva használd mindkét oldalon. |
| WMB Inline jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Egymás mellé szerelés | A 6,2 mm / 0,244 inch széles biztosítós sorkapcsok egymás mellé szerelhetők. Ha a szerelvény végén nincs további biztosítós sorkapocs, véglapot kell használni. |
| Biztosítékcsere | Fordítsd a biztosítéktartót a reteszelt nyitott helyzetbe, majd cseréld ki a biztosítékot. |
Biztosíték és alkalmazási feltételek
| 2 mm-es vizsgálóhely korlátozása | Kizárólag nagy impedanciájú méréshez engedett, legfeljebb 100 mA-ig. |
|---|---|
| Túlterhelés- és rövidzárlat-védelem; egyedi elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 1,6 W. |
| Túlterhelés- és rövidzárlat-védelem; blokkos elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 1,6 W. |
| Kizárólag rövidzárlat-védelem; egyedi elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 2,5 W. |
| Kizárólag rövidzárlat-védelem; blokkos elrendezés | A biztosítékbetét maximális veszteségi teljesítménye 2,5 W. |
| Biztosítékbetét kiválasztása | Ne lépd túl az adott elrendezéshez és védelmi feladathoz tartozó maximális veszteségi teljesítményt. Az IEC/EN 60947-7-3 / VDE 0611-6 szerinti veszteségi értékeket 23 °C környezeti hőmérsékletnél határozták meg. |
| Hőmérséklet-emelkedés ellenőrzése | A sorkapocs hőmérséklet-emelkedését az alkalmazás és a beépítés feltételei szerint ellenőrizni kell. Magasabb környezeti hőmérsékletnél szükség szerint csökkenteni kell a névleges áramot; további adatot a biztosítékbetét gyártója adhat. |
| Üvegcsöves biztosíték terhelési ajánlása | 23 °C-os környezeti hőmérsékletnél a biztosíték névleges áramának legfeljebb 80%-a ajánlott a DIN 72581/3 szerint. |
| Termékbiztonság | A biztosítékbetétet a konkrét alkalmazásban normál és hibás működési körülmények között is vizsgálni kell. A betét kiválasztásának és használatának meg kell felelnie az érvényes előírásoknak és a biztonsági követelményeknek. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
