Átmenő sorkapocs, 2002-es sorozat, Push-in CAGE CLAMP®. A Wago 2002-1406 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 10–12 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 5,2 × 69,9 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–4 mm². Megfelelő csatlakoztatás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden igényhez megfelelő működtetési lehetőséget kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas. Megfelelő megoldás minden vezetékezési feladathoz. Szerelésre kész, azonnal használható.

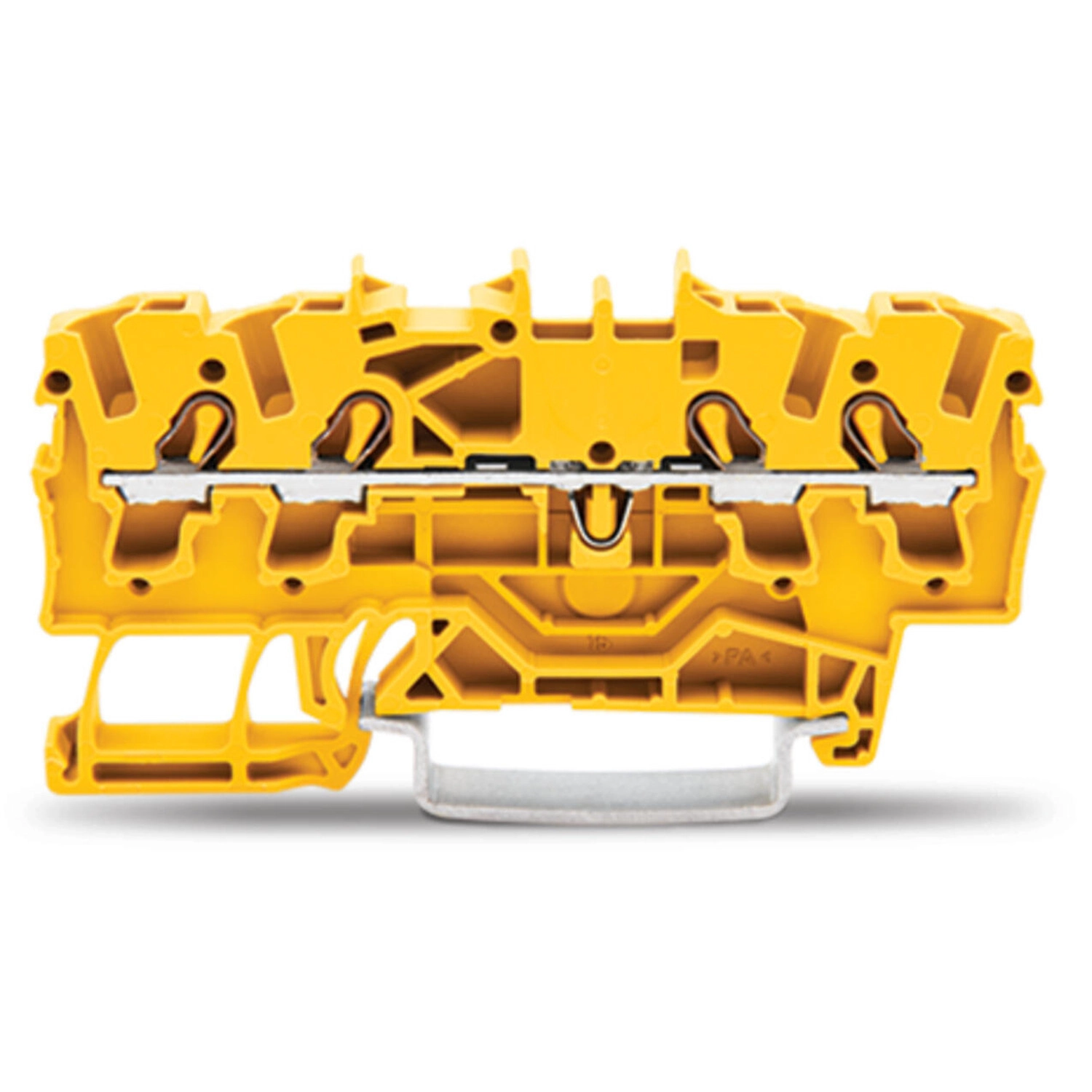

A Wago 2002-1406 sárga TOPJOB S átmenő sorkapocs négy vezetékcsatlakozást közösít egy potenciálon. IEC/EN60947-7-1 szerint, III. túlfeszültségi kategória és 3. szennyezettségi fok mellett 800 V, 8 kV és 24 A a névleges értéke; Ex e II alkalmazásban 550 V és 22 A, áthidalóval 20 A a megadás. A 2,5 mm² névleges keresztmetszetű Push-in CAGE CLAMP® csatlakozás rézvezetőkhöz használható. Szélessége 5,2 mm; a csupaszolási hossz 10–12 mm.
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 24 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 32 A; III/3 feltétel mellett |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség, áram és legnagyobb keresztmetszethez tartozó áram helyén kötőjel szerepel. |
| Veszteségi teljesítmény pólusonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| UL1059, B és C felhasználási csoport | Mindkettőnél 600 V; 20 A |
| UL1059, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkettőnél 600 V; 20 A |
| CSA22.2 No.158, D felhasználási csoport | A névleges feszültség és áram helyén kötőjel szerepel. |
| Ex értékelés | ATEX: PTB03ATEX1162U / IECEx: PTB03.0004U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 22 A |
| Névleges áram áthidalóval, Ex e II | 20 A |
| Robbanásveszélyes tér alkalmazási információja | A gyártó Technical Section / Technical Explications alkalmazási tudnivalói érvényesek. |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 4 / 1 / 1 |
|---|---|
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,25–4 mm² / 22–12 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–4 mm² / 18–12 AWG |
| Többeres vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték | 0,25–4 mm² / 22–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 1–2,5 mm² / 18–14 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 10–12 mm / 0,39–0,47 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5,2 mm / 0,205 inch |
|---|---|
| Magasság | 69,9 mm / 2,752 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,138 MJ |
| Tömeg | 7,5 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |

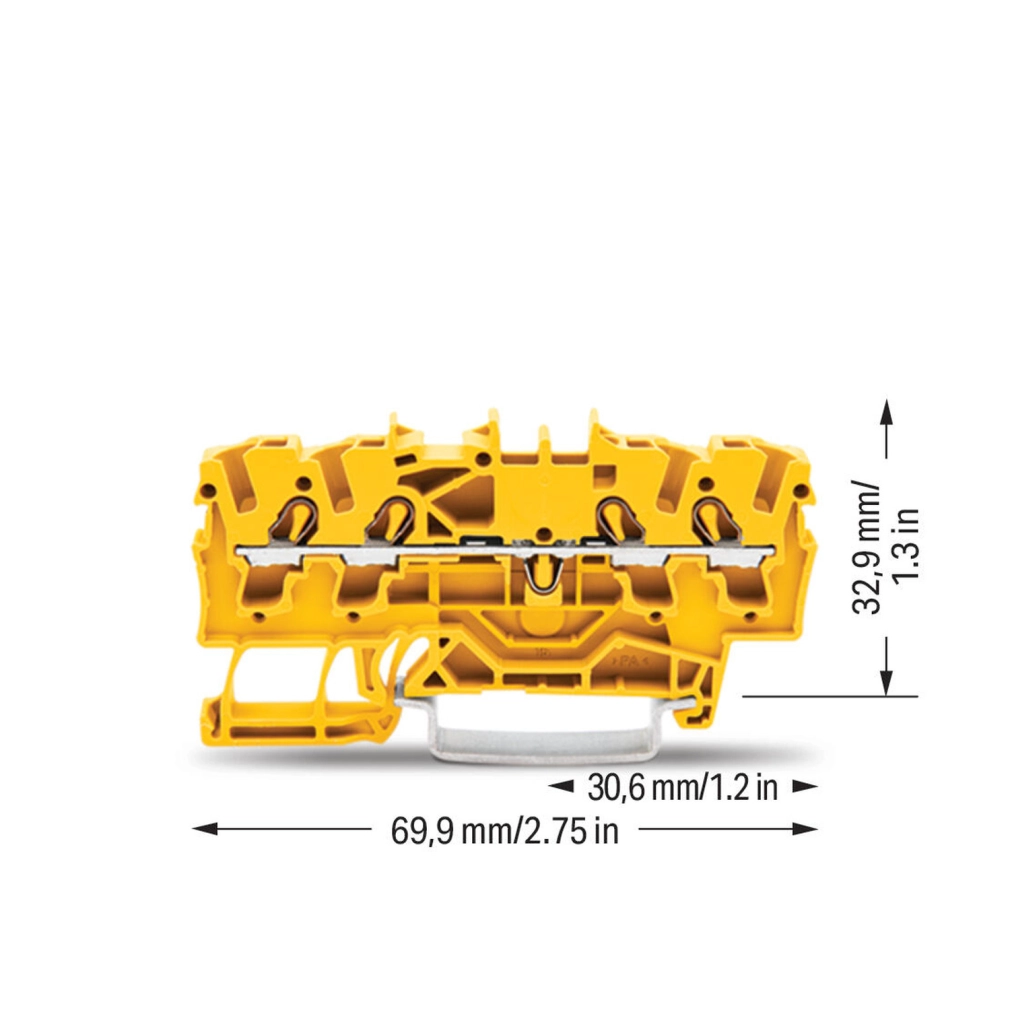

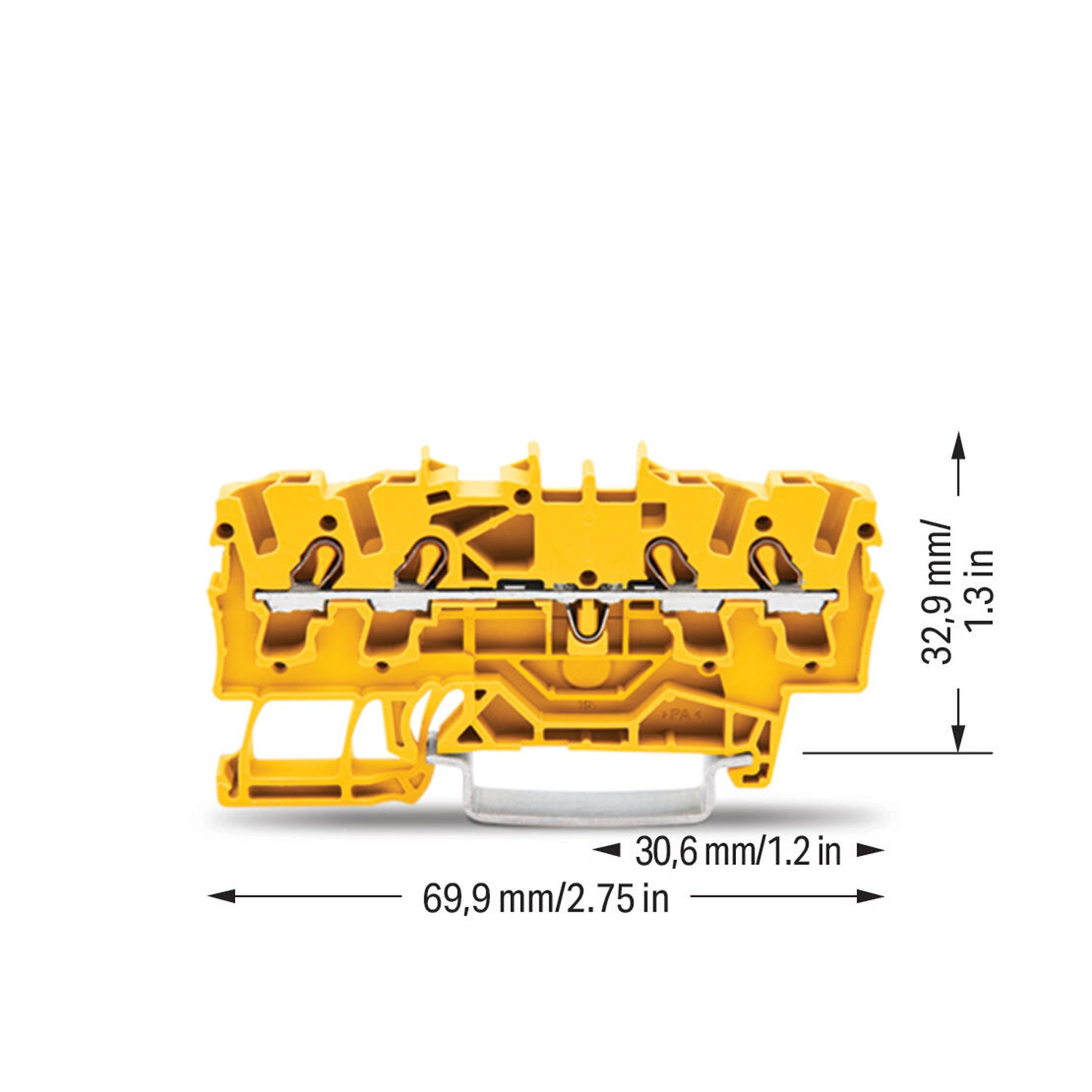

| Méretábra vízszintes részmérete | 30,6 mm / 1,2 inch |
| Méretábra teljes vízszintes mérete | 69,9 mm / 2,75 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |

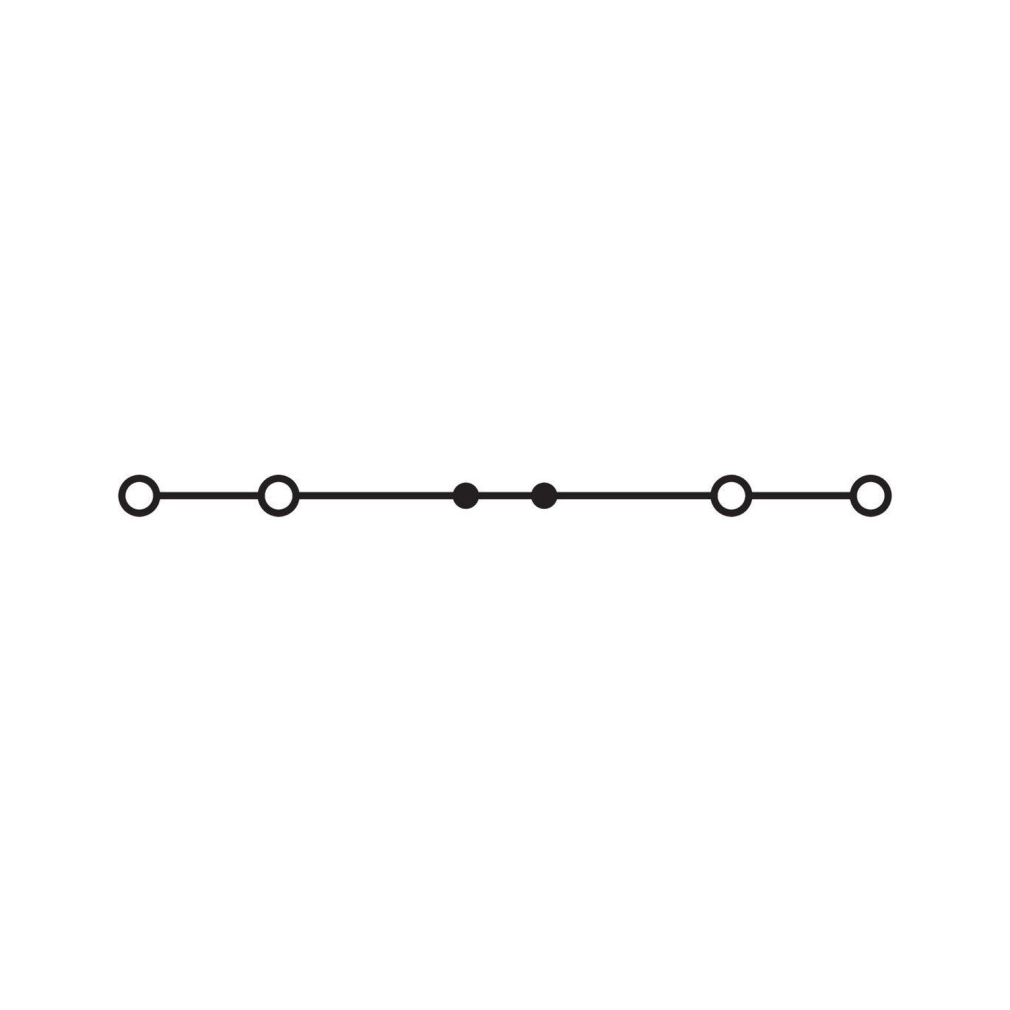

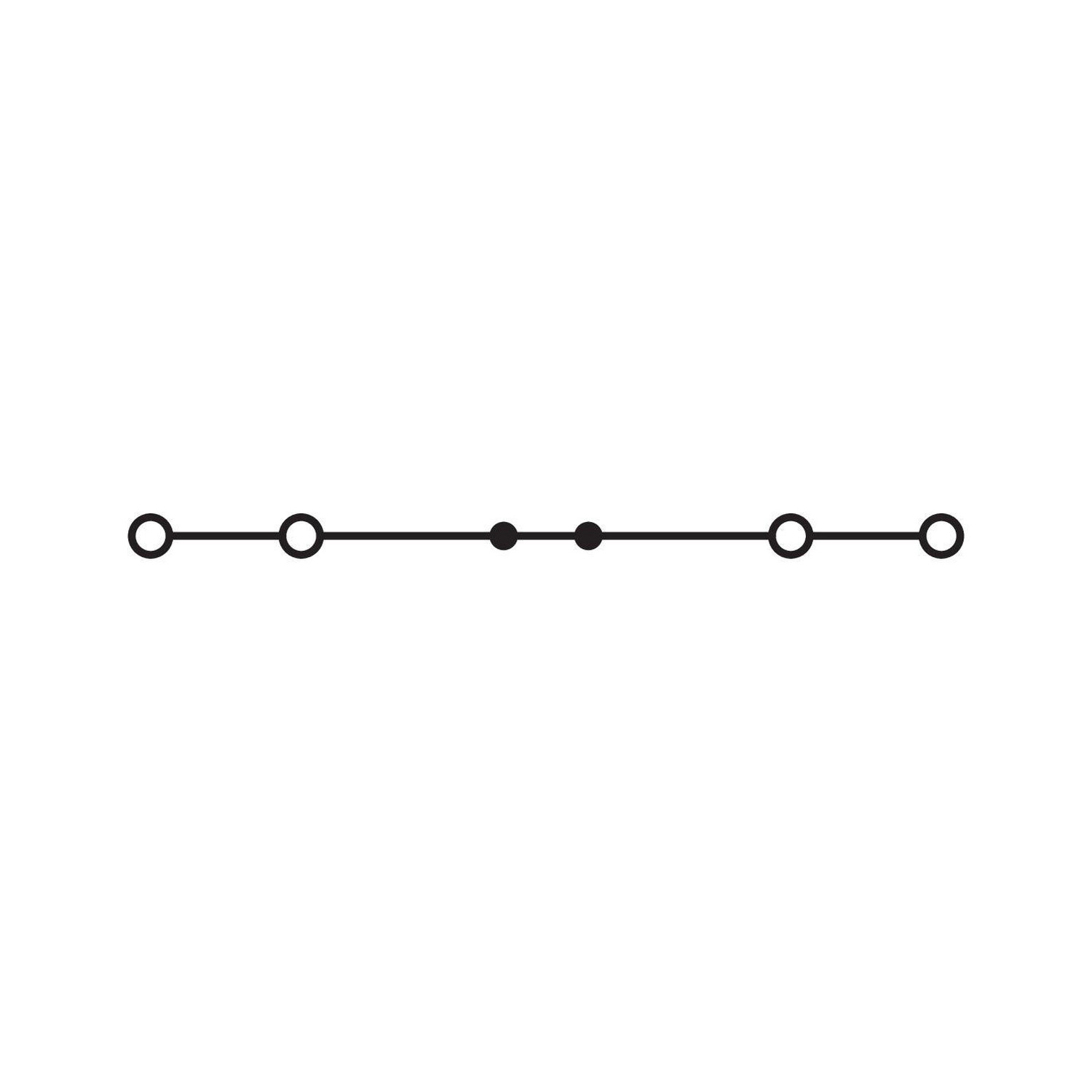

| Áramköri kialakítás | Négy csatlakozási pont közötti közvetlen átmenő összeköttetés |
| DIN-sín mérete | DIN35 × 15 és DIN35 × 7,5 mm |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Ex szerelési feltételek
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó használható. |
|---|---|
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. |
| Véglap elhelyezése | Az Ex e/Ex i elválasztólap mögötti sorkapocsra közvetlenül véglapot kell helyezni. |
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-8054 |
|---|---|
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-124163 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| CSA – CSA Group | C22.2 No.158; 154112 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-149763 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| ATEX – PTB | EN60079; PTB03ATEX1162U; II2G Ex eb IIC Gb, IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000238; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB03.0004U; Ex eb IIC Gb vagy Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1307U |
| Jóváhagyási ábra megfelelőségi jelölése | TÜV Rheinland; OCP0004 |
| AEx – Underwriters Laboratories Inc. | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
| WAGO gyártói ATEX-nyilatkozat | ATEX megfelelőségi tanúsítás |
Gyártói kezelési és alkalmazási feltételek
| Áthidalórendszer | Két áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
|---|---|
| Egyedi áthidaló kialakításának családi köre | Áthidalási kontaktusok megbontásával és eltávolításával: 2000, 2001, 2002 és 2004 sorozat. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon kell használni. |
| Lépcsőzetes áthidaló eltávolítása | A működtetőszerszámot a lépcsőzetes áthidalók közé kell helyezni, majd az áthidalót kiemelni. |
| Folyamatos közösítés | A 2002-es sorozatnál egyetlen áthidalónyílás felhasználásával bármennyi sorkapocs csatlakoztatható. A második nyílás további közösítéshez vagy ellenőrzéshez használható. |
| 1–3 rövidzáró áthidaló | Minden második sorkapocs közösítéséhez; például egymás melletti pozitív és negatív potenciáloknál. |
| Csillagpont- és deltaáthidaló | Csillagpont, illetve deltakonfiguráció kialakításához TOPJOB S sorkapcsokkal szerelt motoralaplapokon. |
| Vezetékáthidaló kezelése | Teljes behelyezésig be kell nyomni; újrahuzalozáskor működtetőszerszámmal kell kiemelni. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Kapocspont nyitása | Függőlegesen behelyezett működtetőszerszámmal; a vezeték bevezetési szöge kisebb mint 15 fok. |
| Vezetékbekötési ábra | Érszigetelő stop szerepel a bekötési példán. |
| Családi push-in példa hatóköre | A családi példa egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi. A saját vezetékfajta és csatlakoztatási mód szerinti határok külön érvényesek. |
| Lépcsőzetes áthidaló behelyezése | A piros részeket befelé kell fordítani, majd az áthidalót ütközésig a kapocspontba nyomni. |
| Redukáló áthidaló elválasztása | Redukáló áthidaló használatakor véglapot kell helyezni a közösítendő sorkapcsok közé. |
| Kimenő áramkörök összárama | Nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| 2006-499 redukáló áthidaló családi köre | A 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG sorkapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG sorkapcsaival közösíti; véglap szükséges közéjük. |
| Csoportjelölő-tartó | A 2009-193 jelölőcsíkos tartó a 2001–2016 sorozathoz való; véglapon nem használható. |
| Jelölőtartó alkalmazása | A 2002-161 az áthidalónyílásokba helyezett jelölőszalagokhoz használható. |
| Vizsgálóadapter, 2009-174 | CATI; 4 mm átmérőjű dugóhoz; 2000–2016 sorozat. |
| Vizsgálóadapter, 2009-182 | Legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához; 2000–2016 sorozat. |
| Moduláris vizsgálócsatlakozó | 2 mm átmérőjű vizsgálókontaktus; kétpólusú feszültségmérőhöz. |
| L-típusú dugaszolható vizsgálómodul | A családi ábra a kontaktusok keresztmetszeti kialakítását mutatja. |
