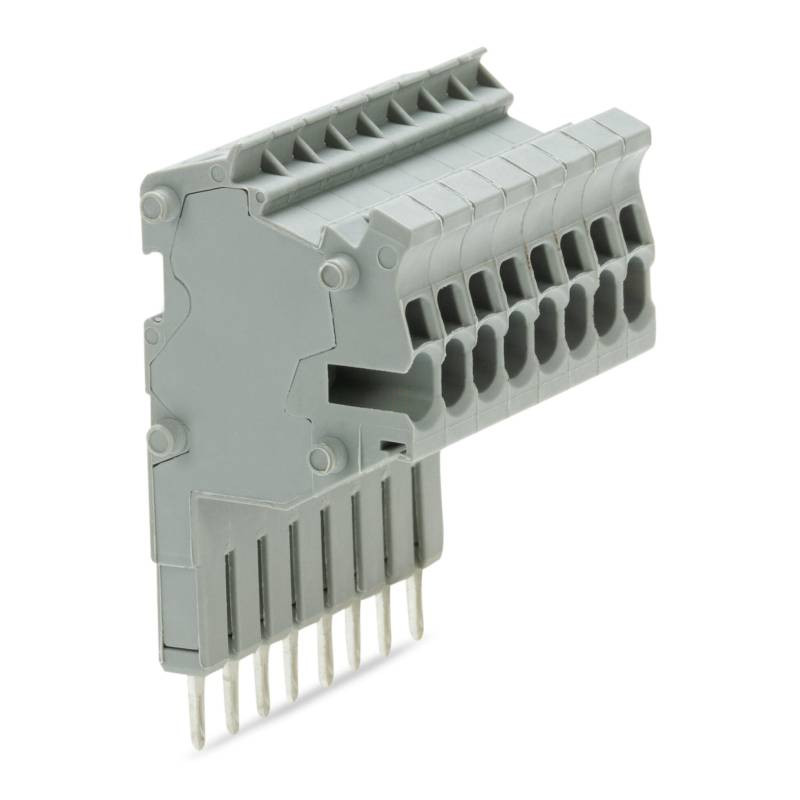

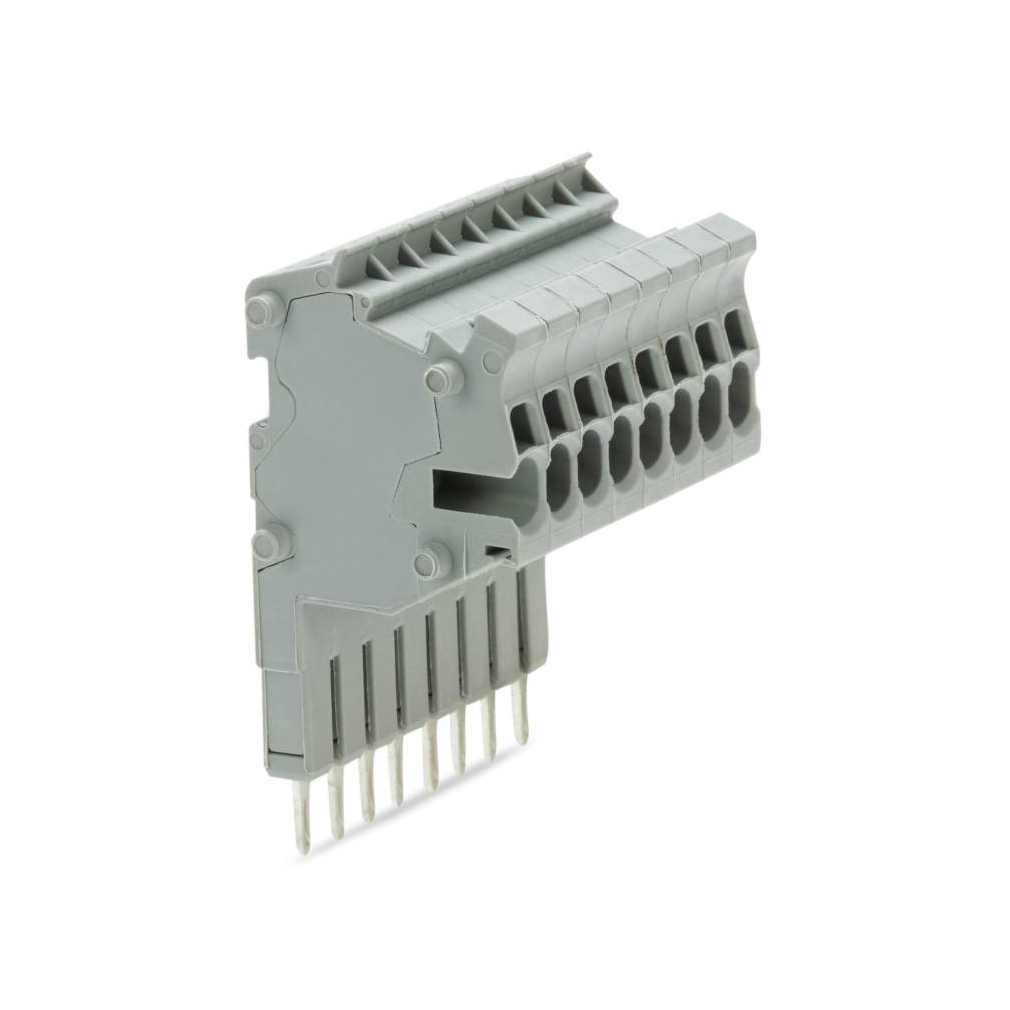

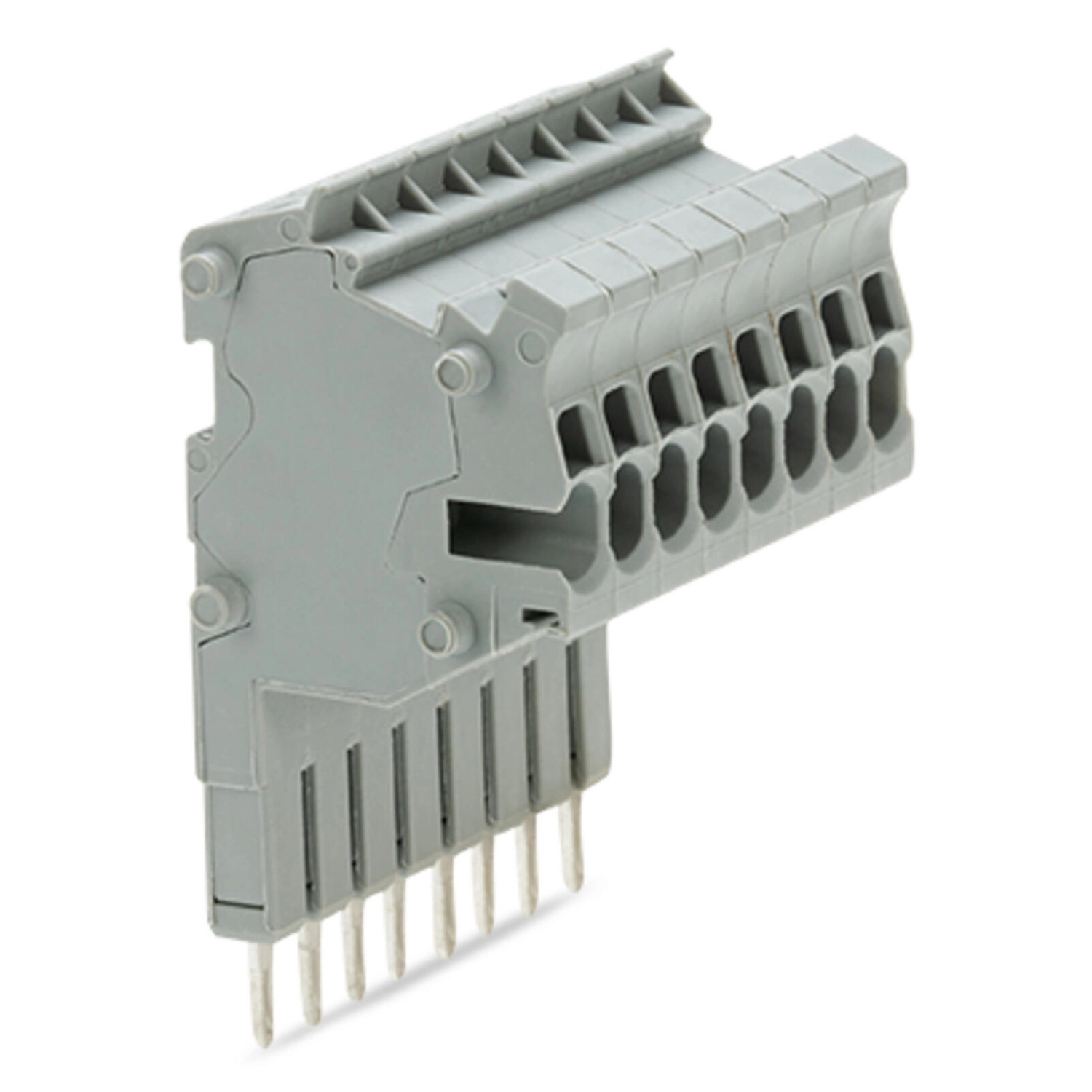

Wago 2001-558 moduláris TOPJOB® S csatlakozó, áthidalónyílásokhoz, 8 pólusú, szürke
RRP:6 250 Ft/db
6 188 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 389 Ft/db
nettó 4 243 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 2001-558 moduláris TOPJOB S csatlakozó, moduláris áthidalási pont nyílásaihoz, szürke, biztonságos készülék- és NYÁK-csatlakozásokhoz.
A Wago 2001-558 szürke, 8 pólusú moduláris TOPJOB® S csatlakozó az áthidalási pont nyílásaihoz. Push-in CAGE CLAMP® csatlakozástechnikával és 4,2 mm modulszélességgel rendelkezik.
Vezetékfajták és műszaki jellemzők
| Összes csatlakozási pont száma | 8 |
|---|---|
| Összes potenciál száma | 8 |
| Pólusszám | 8 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtető szerszám |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 33,6 mm / 1,323 inch |
| Modulszélesség | 4,2 mm / 0,165 inch |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,344 MJ |
| Tömeg | 17,2 g |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75–1,5 mm² / 18–16 AWG |
| IEC/EN; III/3 | 500 V; 6 kV; 18 A |
Alkalmazási feltételek
| Feszültség és terhelés alatti csatlakoztatás | Az EN61984 szerinti, megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Kisebb keresztmetszetű vezeték push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in bekötéssel. |
| Kapcsolódó sorkapocs vezetékkeresztmetszete | A moduláris TOPJOB® S csatlakozók a használt sorkapcsokkal azonos méretű vezetékeket is csatlakoztatnak; a termék vezetékfajtánként megadott határait tartsd be. |
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2009-114 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 734-329 | Tehermentesítő lap; anya-, apacsatlakozóknak; 25 mm széles; 1 rész; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
8
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2001-558
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
17,22 g/db
Cikkszám
4045454178307
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2001-558 moduláris TOPJOB® S csatlakozó, áthidalónyílásokhoz, 8 pólusú, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2001-558 |
| GTIN / EAN | 4045454178307 |
| Terméktípus | Moduláris TOPJOB® S csatlakozó |
Műszaki adatok
| Összes csatlakozási pont száma | 8 |
|---|---|
| Összes potenciál száma | 8 |
| Pólusszám | 8 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtető szerszám |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Oldalsó bekötés |
| Szélesség | 33,6 mm / 1,323 inch |
| Modulszélesség | 4,2 mm / 0,165 inch |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,344 MJ |
| Tömeg | 17,2 g |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75–1,5 mm² / 18–16 AWG |
| IEC/EN; III/3 | 500 V; 6 kV; 18 A |
Alkalmazási feltételek
| Feszültség és terhelés alatti csatlakoztatás | Az EN61984 szerinti, megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Kisebb keresztmetszetű vezeték push-in bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in bekötéssel. |
| Kapcsolódó sorkapocs vezetékkeresztmetszete | A moduláris TOPJOB® S csatlakozók a használt sorkapcsokkal azonos méretű vezetékeket is csatlakoztatnak; a termék vezetékfajtánként megadott határait tartsd be. |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | Vasúti alkalmazások; gördülő járművek elektronikus berendezései; DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Vizsgálati eljárás | Ütés- és rázkódásállósági vizsgálat; DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum és telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | A szabvány 8. szakasza szerint teljesített teszt |
| Működési rezgésvizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Működési rezgésvizsgálat gyorsulása | 0,101 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Működési rezgésvizsgálat időtartama | 10 perc tengelyenként |
| Működési rezgésvizsgálat irányai | X, Y és Z tengely |
| Működési rezgésvizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | Megnövelt zajszerű rezgéssel; a szabvány 9. szakasza szerint teljesített teszt |
| Élettartam-vizsgálat frekvenciája | f₁ = 5 Hz … f₂ = 150 Hz |
| Élettartam-vizsgálat gyorsulása | 0,572 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Élettartam-vizsgálat időtartama | 5 óra tengelyenként |
| Élettartam-vizsgálat irányai | X, Y és Z tengely |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállósági vizsgálat | A szabvány 10. szakasza szerint teljesített teszt |
| Ütési impulzus alakja | Fél szinusz |
| Ütésvizsgálat gyorsulása | 5 g; az összes tengelyen alkalmazott legmagasabb vizsgálati szint |
| Ütési impulzus időtartama | 30 ms |
| Ütések száma | Tengelyenként 3 pozitív és 3 negatív |
| Ütésvizsgálat irányai | X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütés- és rezgésállóság gördülő járművek berendezéseire | Megfelelt |
| Gyártói vasúti nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
Tanúsítványok és nyilatkozatok
| CCA | EN61984; NTR NL6746 |
|---|---|
| CCA | EN61984; 2135410.01 |
| Gyártói nyilatkozat | Railway Ready |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-51 |
| eCl@ss 9.0 | 27-14-11-51 |
| ETIM 9.0 | EC002021 |
| ETIM 10.0 | EC002021 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral; többszínű |
| 2009-114 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printer-hez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 734-329 | Tehermentesítő lap; anya-, apacsatlakozóknak; 25 mm széles; 1 rész; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.01.23. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2001-558 moduláris TOPJOB® S csatlakozó, áthidalónyílásokhoz, 8 pólusú, szürke használati útmutató
Biztonsági feltétel
| Feszültség és terhelés alatti csatlakoztatás | Az EN61984 szerinti, megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|
Vezeték csatlakoztatása
A vezeték csupaszolási hossza 9–11 mm. Érvéghüvely nélküli finom elemi szálas vezeték bekötéséhez használj működtetőszerszámot. A megfelelő tömör vezeték közvetlenül, push-in csatlakoztatással köthető be.
Tehermentesítés
Pattintsd a csatlakozót a tehermentesítő lapra.
Ellenőrzés
A feszültség kétpólusú feszültségmérővel történő vizsgálatához használd a TOPJOB® S csatlakozó 2 mm átmérőjű vizsgálókontaktusát.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
