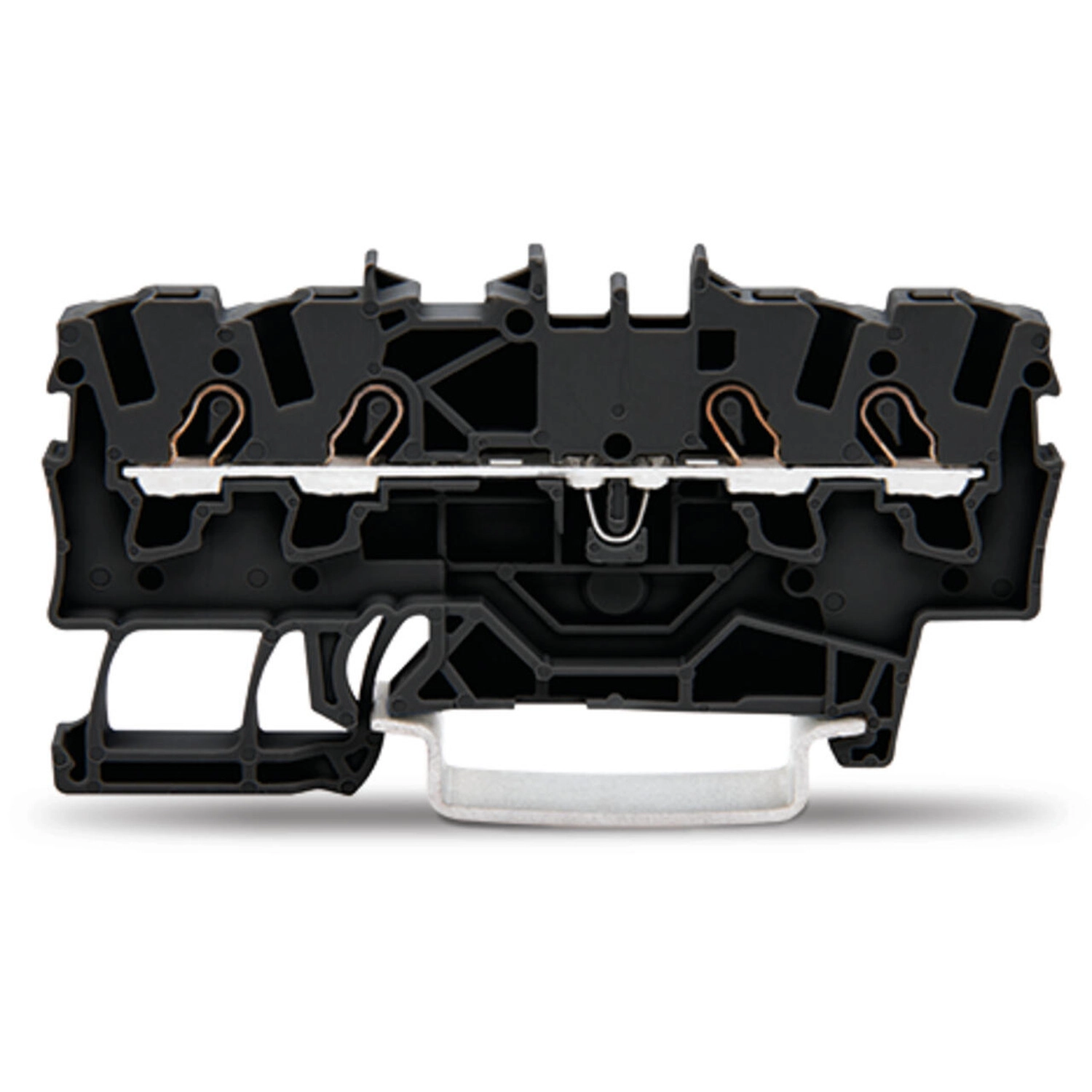

Wago 2001-1405 4 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, fekete

RRP:440 Ft/db
436 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények

Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

Legjobb elérhető ár 380 Ft/db nettó 299 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Átmenő sorkapocs, 2001-es sorozat, Push-in CAGE CLAMP®. A Wago 2001-1405 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 4,2 × 69,9 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–2,5 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést: a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kompakt méretek. Biztonságos és gyors szerelés. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas.

A Wago 2001-1405 fekete négyvezetékes átmenő sorkapocs Push-in CAGE CLAMP csatlakozással és működtetőszerszámos kezeléssel készül. Névleges keresztmetszete 1,5 mm², szélessége 4,2 mm; DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető.

Villamos adatok és alkalmazási feltételeik

IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok800 V; 8 kV; 17,5 A
Áram a legnagyobb vezeték-keresztmetszetnél; III/324 A
IEC/EN 60947-7-1; III/2 és II/2A feszültség-, impulzusfeszültség- és áramértékek helyén – szerepel.
UL 1059; B és C felhasználási csoport600 V; 15 A mindkét csoportban
UL 1059; D felhasználási csoportFeszültség és áram: –
CSA 22.2 No 158; B és C felhasználási csoport600 V; 15 A mindkét csoportban
CSA 22.2 No 158; D felhasználási csoportFeszültség és áram: –
Robbanásvédelmi kiértékelésATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb)
Ex e II méretezési feszültség550 V
Ex e II névleges áram17 A
Ex e II névleges áram áthidalóval16 A
Veszteségi teljesítmény potenciálonként0,5929 W
A veszteségi teljesítményhez tartozó névleges áram18 A
A megadott áramfüggő veszteség ellenállása0,00183 Ω

Csatlakozás és vezetéktípusonkénti tartományok

Csatlakozási pontok száma4
Szintek száma1
CsatlakozástechnikaPush-in CAGE CLAMP
MűködtetésMűködtetőszerszám
Vezető anyagaRéz
Névleges keresztmetszet1,5 mm²
Bekötési irányFelső bekötés
Tömör vezeték0,25–2,5 mm² / 22–14 AWG
Tömör vezeték; közvetlen push-in bekötés0,75–2,5 mm² / 18–14 AWG
Többeres vezeték0,25–2,5 mm² / 22–14 AWG
Finom elemi szálas vezeték0,25–2,5 mm² / 22–14 AWG
Finom elemi szálas vezeték; szigetelt érvéghüvellyel0,25–1,5 mm² / 22–16 AWG
Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés0,75–1,5 mm² / 18–16 AWG
Kisebb vezeték közvetlen push-in csatlakoztatásának feltételeA vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel.
Csupaszolási hossz9–11 mm / 0,35–0,43 inch
Potenciálok száma1
Áthidalások száma2

Méretek, anyag és környezeti feltételek

Szélesség4,2 mm / 0,165 inch
Magasság69,9 mm / 2,752 inch
Mélység a DIN-sín felső részétől32,9 mm / 1,295 inch
RögzítésDIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre
Jelölési szintKözépső és oldalsó jelölés
SzínFekete
AnyagcsoportI
SzigetelőanyagPoliamid (PA66)
UL94 gyúlékonysági osztályV0
Tűzterhelés0,111 MJ
Tömeg5,2 g
Feldolgozási hőmérséklet−35 … +85 °C
Folyamatos működési hőmérséklet−60 … +105 °C
Mélység39,5 mm / 1,555 inch

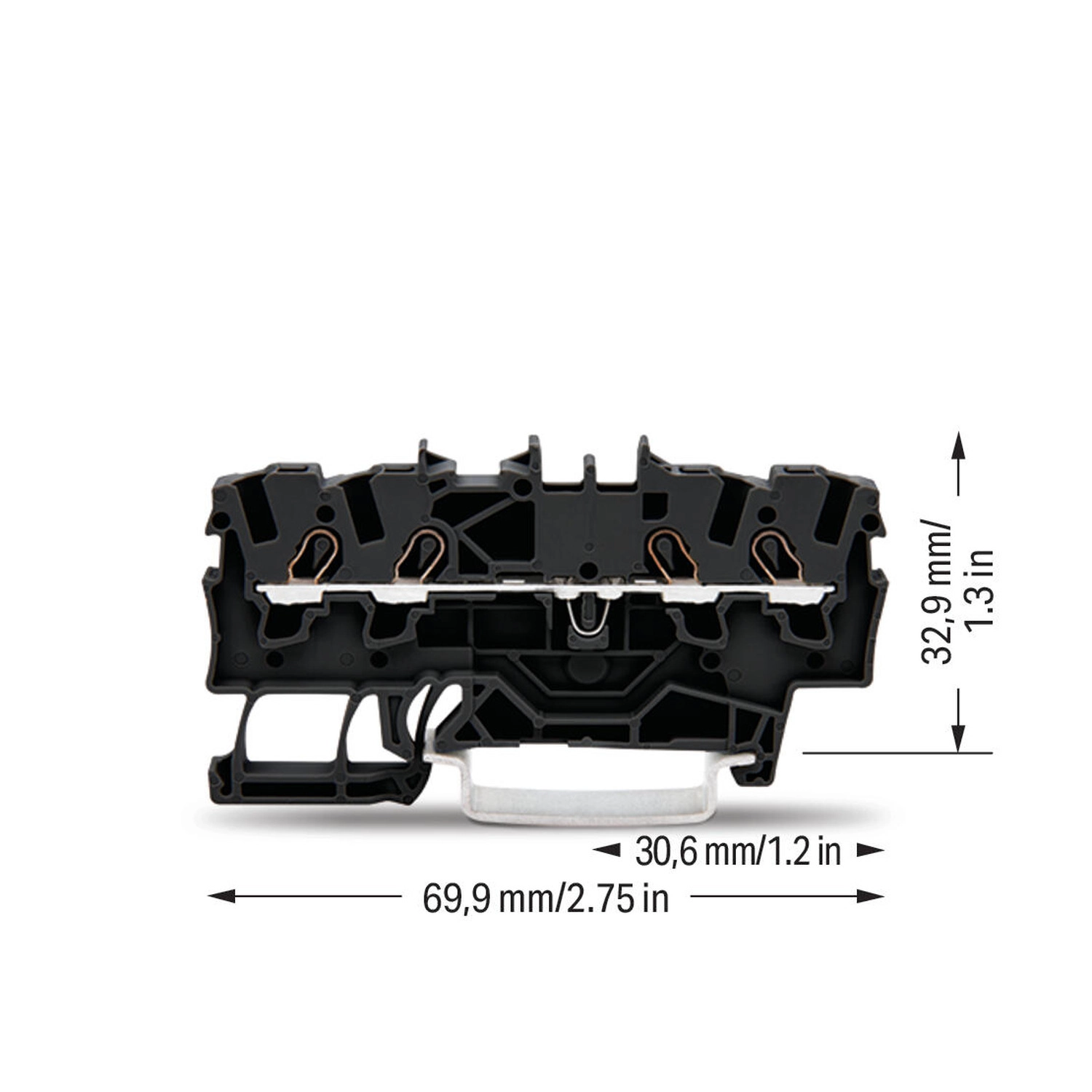

Méretábra vízszintes mérete69,9 mm / 2,75 inch
Méretábra részmérete30,6 mm / 1,2 inch
Méretábra függőleges mérete32,9 mm / 1,3 inch

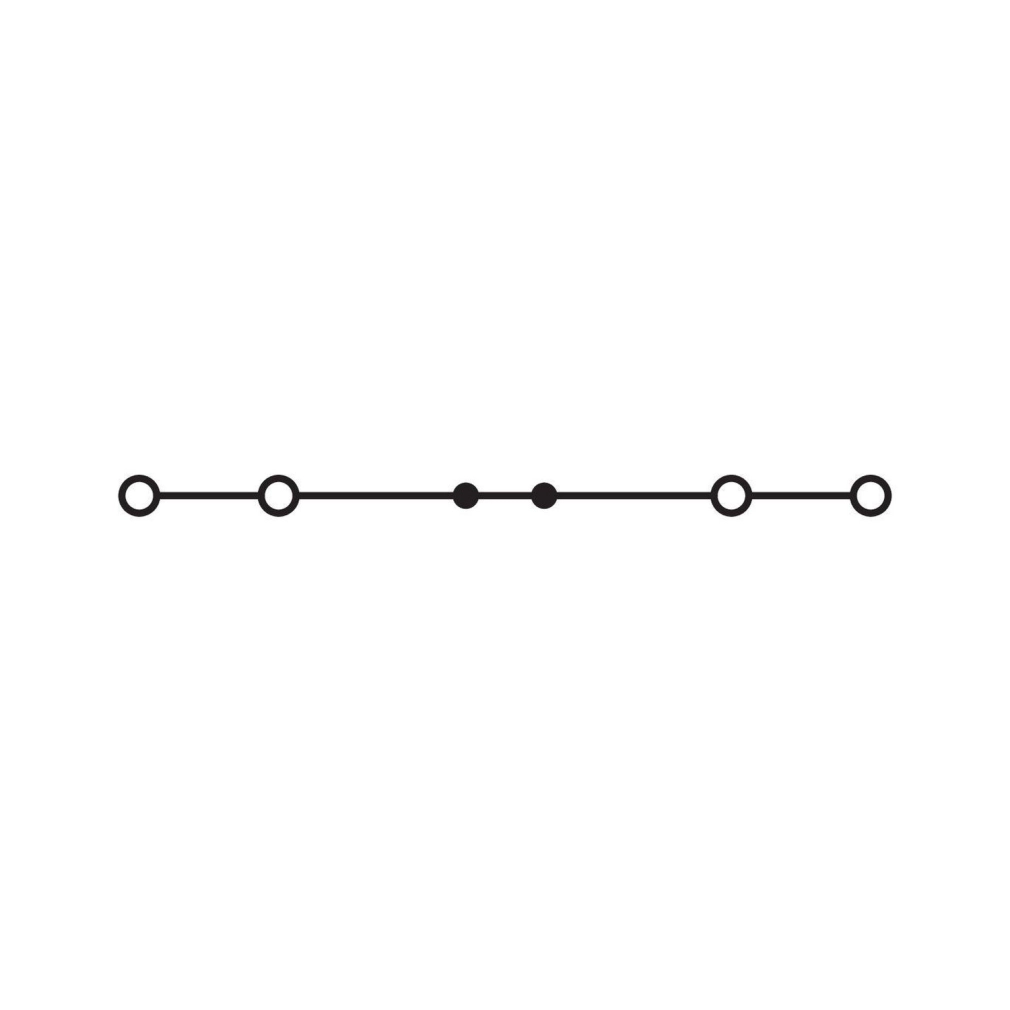

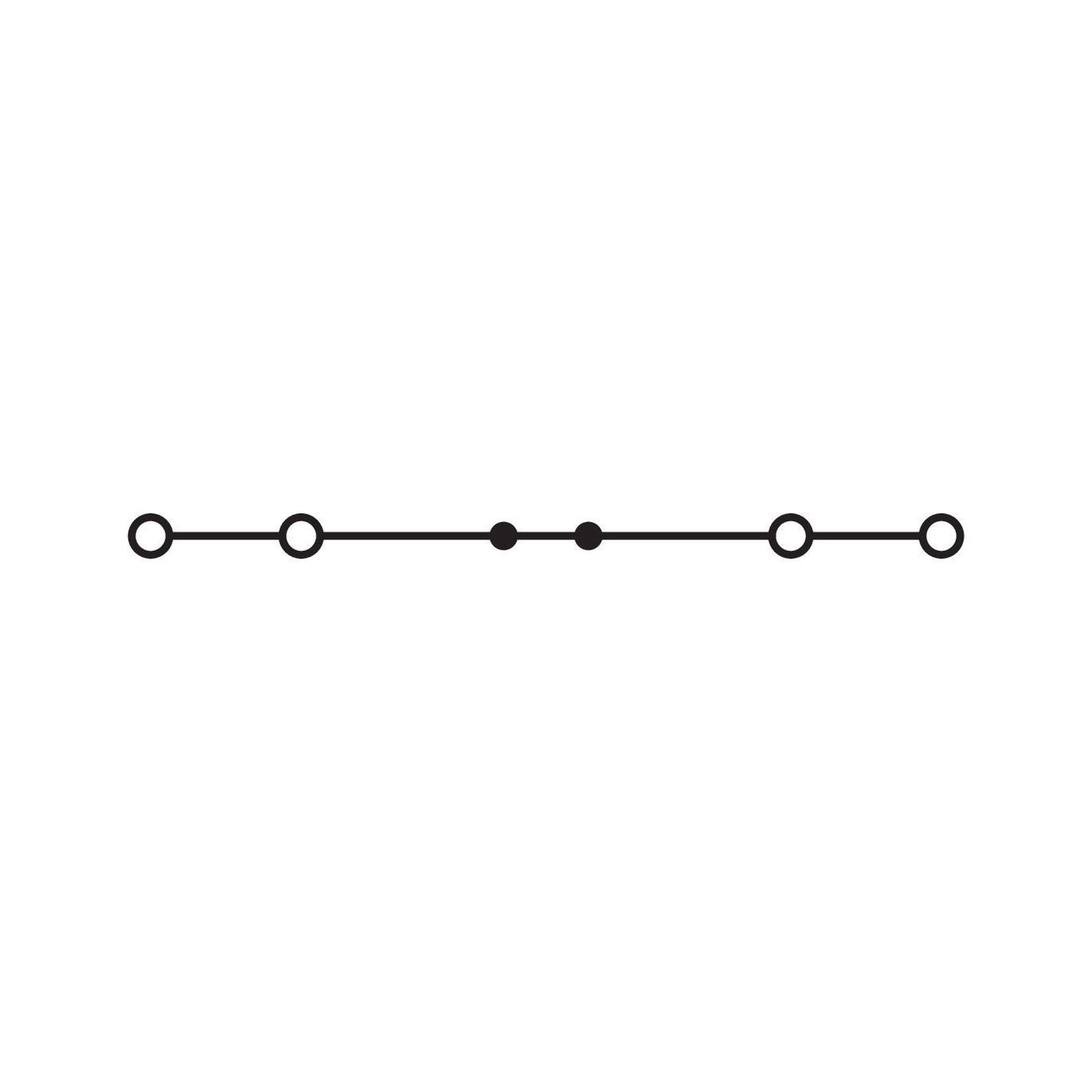

Kapcsolási rajz4 bekötési végpontot összekötő folytonos vezetővonal.

Vasúti környezeti vizsgálatok

TesztelőírásDIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései
Ütés- és rázkódásvizsgálatDIN EN 61373 (VDE 0115-0106):2011-04
Spektrum / telepítési helyÉlettartamteszt; 1. kategória, A/B osztály
Működési rezgéstesztA szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely
Működési rezgésteszt ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
Szimulált élettartam-vibrációA szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely
Szimulált élettartam-vibráció kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
ÜtésvizsgálatA szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms
Ütések száma és irányaTengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely
Ütésvizsgálat kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt.
Összesített ütés- és rezgésállósági eredményGördülő járművek berendezéseire: megfelelt

Tanúsítványok és nyilatkozatok

CCADEKRA Certification B.V.; EN 60947; NTR NL-7963
CSADEKRA Certification B.V.; C22.2 No. 158; 1645434
DEKRADEKRA Certification B.V.; EN 60947; 71-160190
KEMA/KEURDEKRA Certification B.V.; EN 60947; 71-125954
ULUL International Germany GmbH; UL 1059; E45172
ATEX megfelelőségi igazolásWAGO GmbH & Co. KG
EU megfelelőségi nyilatkozatWAGO GmbH & Co. KG
UK megfelelőségi nyilatkozatWAGO GmbH & Co. KG
ABSAmerican Bureau of Shipping; EN 60947; 24-0152298-PDA
DNV GLDet Norske Veritas, Germanischer Lloyd; TAE00001V2
PRSPolski Rejestr Statków; TE/1094/880590/23
AExUL International Germany GmbH c/o PTB; UL 60079; E185892 (AEx e II, illetve Ex e II)
ATEXPhysikalisch Technische Bundesanstalt; EN 60079; PTB 05 ATEX 1094 U (II 2 G Ex eb IIC Gb, illetve I M2 Ex eb I Mb)
CCCCQST/CNEx; GB/T 3836.3; 2020312313000159 (Ex eb IIC Gb, Ex eb I Mb)
IECExPhysikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 05.0034U (Ex eb IIC Gb vagy Ex eb I Mb)
INMETROTÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1308 U
Vasúti gyártói nyilatkozatWAGO GmbH & Co. KG; Railway Ready

Szükséges kiegészítők

209-191Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga
2002-1492Vég- és válaszlap; 0,8 mm vastag; narancssárga
2002-1491Vég- és válaszlap; 0,8 mm vastag; szürke

Opcionális kiegészítők

2001-410Áthidaló; 10 irányú; szigetelt; világosszürke
2001-440Áthidaló; 1-től 10-ig; szigetelt; világosszürke
2001-433Áthidaló; 1-től 3-ig; szigetelt; világosszürke
2001-434Áthidaló; 1-től 4-ig; szigetelt; világosszürke
2001-435Áthidaló; 1-től 5-ig; szigetelt; világosszürke
2001-436Áthidaló; 1-től 6-ig; szigetelt; világosszürke
2001-437Áthidaló; 1-től 7-ig; szigetelt; világosszürke
2001-438Áthidaló; 1-től 8-ig; szigetelt; világosszürke
2001-439Áthidaló; 1-től 9-ig; szigetelt; világosszürke
2001-402Áthidaló; 2 irányú; szigetelt; világosszürke
2001-403Áthidaló; 3 irányú; szigetelt; világosszürke
2001-404Áthidaló; 4 irányú; szigetelt; világosszürke
2001-405Áthidaló; 5 irányú; szigetelt; világosszürke
2001-406Áthidaló; 6 irányú; szigetelt; világosszürke
2001-407Áthidaló; 7 irányú; szigetelt; világosszürke
2001-408Áthidaló; 8 irányú; szigetelt; világosszürke
2001-409Áthidaló; 9 irányú; szigetelt; világosszürke
2001-405/011-000Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke
2001-406/020-000Deltakapcsoláshoz áthidaló; szigetelt; világosszürke
2006-499Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke
210-103Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete
210-123Vezetékközösítő lánc; szigetelt; kék
249-117Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-115Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
2009-414Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete
2009-414/000-005Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú
2009-416Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete
2009-414/000-006Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú
2009-412Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete
2001-549Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke
2001-511Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke
2001-560Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke
2001-552Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke
2001-553Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke
2001-554Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke
2001-555Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke
2001-556Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke
2001-557Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke
2001-558Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke
2001-559Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke
2009-174Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke
2009-182Vizsgálóadapter; legfeljebb 2,5 mm² vizsgálóvezeték szerszám nélküli csatlakoztatásához; szürke
2001-171Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke
216-241Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér
216-242Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke
216-243Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros
216-244Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete
210-719Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral
210-648Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid
210-647Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű
2001-115Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga
2009-114WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér
2009-114/000-024WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya
2009-114/000-006WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék
2009-114/000-012WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-114/000-005WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros
2009-114/000-002WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga
2009-114/000-007WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke
2009-114/000-023WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld
793-4501WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér
793-4501/000-024WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya
793-4501/000-006WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék
793-4501/000-012WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga
793-4501/000-005WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros
793-4501/000-002WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga
793-4501/000-007WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke
793-4501/000-017WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; világoszöld
793-4501/000-023WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld
2009-110Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér
709-156Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó
709-169Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke
2002-1494Elválasztólap; 2 mm vastag; túlméretes; narancssárga
2002-1493Elválasztólap; 2 mm vastag; túlméretes; szürke

Opcionális elemek a kezelési példákban

2009-193Csoportjelölő tartó jelölőcsíkkal; 2001–2016 sorozathoz; véglapon nem használható.

Kezelési műveletek

Tömör vezeték közvetlen csatlakoztatásaA 0,75–2,5 mm² / 18–14 AWG tartományba eső tömör vezetéket közvetlen push-in módszerrel nyomd be a kapocspontba.
Érvéghüvelyes finom elemi szálas vezeték közvetlen csatlakoztatásaÉrvéghüvelyes finom elemi szálas vezetéknél a 0,75–1,5 mm² / 18–16 AWG közvetlen push-in tartomány érvényes.
Szerszámos vezetékcsatlakoztatásAz érvéghüvely nélküli finom elemi szálas vezetéket és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
VezetékbevezetésA bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
Tömör vezeték méretlépéses kezelési példájaA kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték közvetlen benyomását is említi. A konkrét tömörvezeték-tartomány és a kisebb vezeték tulajdonságaira vonatkozó feltétel változatlan; ez nem érvéghüvelyes vezeték méretválasztási szabálya.
Érszigetelő stopA vezetékbekötési illusztráció érszigetelő stop alkalmazását is bemutatja.
JelölésPattintsd be a WMB Inline jelölőt a jelölősávba.
Dugaszolható áthidaló eltávolításaHelyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
Egyedi áthidaló kialakításaA 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki.
Vezetékáthidaló kezeléseTeljesen nyomd be a vezetékáthidalót a sorkapocsba. Újrahuzalozáskor működtetőszerszámmal emeld ki.
Motoralaplap közösítési példáiA csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
VizsgálócsatlakozásA 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz való. A moduláris TOPJOB S csatlakozók a használt sorkapcsokkal azonos méretű vezetékeket csatlakoztatnak.
2009-174 vizsgálóadapterA CAT I adapter 4 mm átmérőjű dugóhoz való; a 2000–2016 sorozathoz megadott.
2009-182 vizsgálóadapterLegfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához; a 2000–2016 sorozathoz megadott.
2009-193 csoportjelölő tartóJelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való. Véglapon ne használd.

Áthidalórendszer

Áthidalórendszer kialakításaKözösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus réz áthidalóérintkező.
Áthidalórendszer általános leírásaA rendszer a sorkapocs teljes névleges áramát továbbító kialakítást és földelő sorkapcsok azonos rendszerrel történő közösítését is említi. Ex e II alkalmazásnál az áthidalóval érvényes külön áramhatár 16 A.

Redukáló közösítés

Redukáló közösítésA redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül; például nagy vezeték és kisebb vezetékek összekapcsolásához az elosztási ponton.
Redukáló áthidaló beépítési feltételeA közösítendő sorkapcsok közé véglapot kell behelyezni. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők.
2006-499 redukáló áthidaló6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat.
Kimenő áramkörök összegeA kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát.

Ex alkalmazási feltételek

Ex alkalmazás színfeltételeA kék házas átmenő sorkapcsokhoz Ex i alkalmazási példa szerepel. Az átmenő és földelő sorkapcsokat az Ex e II példa említi.
Elválasztólap mögötti véglapKözvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni.
Mozgatható lábak irányaA sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek.
Ex e és Ex i elválasztásAz EN 50020 szerinti példában az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos megoldás.
Ex sorkapocssáv ábrájának sorrendje1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs.

Alkalmazási feltételek

Áramértékek külön feltételeiIEC III/3: 17,5 A; a legnagyobb vezeték-keresztmetszetnél 24 A. UL/CSA B és C: 15 A. Ex e II: 17 A, áthidalóval 16 A. A 0,5929 W veszteségi adat 18 A-hez tartozik.
Robbanásvédelmi alkalmazási feltételA konkrét beépítésnél az érvényes tanúsítványok és a gyártói Technical Section / Technical Explications alkalmazási előírásai irányadók.

Környezeti megfelelőség

RoHS megfelelőségi státuszMegfelel, mentesség alkalmazása nélkül
Gyártói háttér ikon

A WAGO röviden

Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.

Gyakori kérdések

Mekkora a csupaszolási hossz?

9–11 mm.

Milyen vezeték csatlakoztatható közvetlen push-in módszerrel?

Tömör vezeték 0,75–2,5 mm²; érvéghüvelyes finom elemi szálas vezeték 0,75–1,5 mm². Kisebb keresztmetszet közvetlen bekötése a vezeték tulajdonságaitól függ.

Fontos tájékoztatás a termékleírásról ikon

Fontos tájékoztatás a termékleírásról

Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok
Márka
Wago
Szín
fekete
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2001-1405
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,22 g/db
Cikkszám
4045454537425
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

Wago 2001-1405 4 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, fekete műszaki adatok

Azonosítás

GyártóWago
Cikkszám2001-1405
GTIN / EAN4045454537425
TerméktípusNégyvezetékes átmenő sorkapocs

Villamos adatok és alkalmazási feltételeik

IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok800 V; 8 kV; 17,5 A
Áram a legnagyobb vezeték-keresztmetszetnél; III/324 A
IEC/EN 60947-7-1; III/2 és II/2A feszültség-, impulzusfeszültség- és áramértékek helyén – szerepel.
UL 1059; B és C felhasználási csoport600 V; 15 A mindkét csoportban
UL 1059; D felhasználási csoportFeszültség és áram: –
CSA 22.2 No 158; B és C felhasználási csoport600 V; 15 A mindkét csoportban
CSA 22.2 No 158; D felhasználási csoportFeszültség és áram: –
Robbanásvédelmi kiértékelésATEX: PTB 05 ATEX 1094 U / IECEx: PTB 05.0034U (Ex eb IIC Gb)
Ex e II méretezési feszültség550 V
Ex e II névleges áram17 A
Ex e II névleges áram áthidalóval16 A
Veszteségi teljesítmény potenciálonként0,5929 W
A veszteségi teljesítményhez tartozó névleges áram18 A
A megadott áramfüggő veszteség ellenállása0,00183 Ω

Csatlakozás és vezetéktípusonkénti tartományok

Csatlakozási pontok száma4
Szintek száma1
CsatlakozástechnikaPush-in CAGE CLAMP
MűködtetésMűködtetőszerszám
Vezető anyagaRéz
Névleges keresztmetszet1,5 mm²
Bekötési irányFelső bekötés
Tömör vezeték0,25–2,5 mm² / 22–14 AWG
Tömör vezeték; közvetlen push-in bekötés0,75–2,5 mm² / 18–14 AWG
Többeres vezeték0,25–2,5 mm² / 22–14 AWG
Finom elemi szálas vezeték0,25–2,5 mm² / 22–14 AWG
Finom elemi szálas vezeték; szigetelt érvéghüvellyel0,25–1,5 mm² / 22–16 AWG
Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés0,75–1,5 mm² / 18–16 AWG
Kisebb vezeték közvetlen push-in csatlakoztatásának feltételeA vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel.
Csupaszolási hossz9–11 mm / 0,35–0,43 inch
Potenciálok száma1
Áthidalások száma2

Méretek, anyag és környezeti feltételek

Szélesség4,2 mm / 0,165 inch
Magasság69,9 mm / 2,752 inch
Mélység a DIN-sín felső részétől32,9 mm / 1,295 inch
RögzítésDIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre
Jelölési szintKözépső és oldalsó jelölés
SzínFekete
AnyagcsoportI
SzigetelőanyagPoliamid (PA66)
UL94 gyúlékonysági osztályV0
Tűzterhelés0,111 MJ
Tömeg5,2 g
Feldolgozási hőmérséklet−35 … +85 °C
Folyamatos működési hőmérséklet−60 … +105 °C
Mélység39,5 mm / 1,555 inch
Méretábra vízszintes mérete69,9 mm / 2,75 inch
Méretábra részmérete30,6 mm / 1,2 inch
Méretábra függőleges mérete32,9 mm / 1,3 inch
Kapcsolási rajz4 bekötési végpontot összekötő folytonos vezetővonal.

Vasúti környezeti vizsgálatok

TesztelőírásDIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései
Ütés- és rázkódásvizsgálatDIN EN 61373 (VDE 0115-0106):2011-04
Spektrum / telepítési helyÉlettartamteszt; 1. kategória, A/B osztály
Működési rezgéstesztA szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely
Működési rezgésteszt ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
Szimulált élettartam-vibrációA szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely
Szimulált élettartam-vibráció kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt.
ÜtésvizsgálatA szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms
Ütések száma és irányaTengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely
Ütésvizsgálat kibővített ellenőrzéseiÉrintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt.
Összesített ütés- és rezgésállósági eredményGördülő járművek berendezéseire: megfelelt

Tanúsítványok és nyilatkozatok

CCADEKRA Certification B.V.; EN 60947; NTR NL-7963
CSADEKRA Certification B.V.; C22.2 No. 158; 1645434
DEKRADEKRA Certification B.V.; EN 60947; 71-160190
KEMA/KEURDEKRA Certification B.V.; EN 60947; 71-125954
ULUL International Germany GmbH; UL 1059; E45172
ATEX megfelelőségi igazolásWAGO GmbH & Co. KG
EU megfelelőségi nyilatkozatWAGO GmbH & Co. KG
UK megfelelőségi nyilatkozatWAGO GmbH & Co. KG
ABSAmerican Bureau of Shipping; EN 60947; 24-0152298-PDA
DNV GLDet Norske Veritas, Germanischer Lloyd; TAE00001V2
PRSPolski Rejestr Statków; TE/1094/880590/23
AExUL International Germany GmbH c/o PTB; UL 60079; E185892 (AEx e II, illetve Ex e II)
ATEXPhysikalisch Technische Bundesanstalt; EN 60079; PTB 05 ATEX 1094 U (II 2 G Ex eb IIC Gb, illetve I M2 Ex eb I Mb)
CCCCQST/CNEx; GB/T 3836.3; 2020312313000159 (Ex eb IIC Gb, Ex eb I Mb)
IECExPhysikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 05.0034U (Ex eb IIC Gb vagy Ex eb I Mb)
INMETROTÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 12.1308 U
Vasúti gyártói nyilatkozatWAGO GmbH & Co. KG; Railway Ready

Szükséges kiegészítők

209-191Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga
2002-1492Vég- és válaszlap; 0,8 mm vastag; narancssárga
2002-1491Vég- és válaszlap; 0,8 mm vastag; szürke

Opcionális kiegészítők

2001-410Áthidaló; 10 irányú; szigetelt; világosszürke
2001-440Áthidaló; 1-től 10-ig; szigetelt; világosszürke
2001-433Áthidaló; 1-től 3-ig; szigetelt; világosszürke
2001-434Áthidaló; 1-től 4-ig; szigetelt; világosszürke
2001-435Áthidaló; 1-től 5-ig; szigetelt; világosszürke
2001-436Áthidaló; 1-től 6-ig; szigetelt; világosszürke
2001-437Áthidaló; 1-től 7-ig; szigetelt; világosszürke
2001-438Áthidaló; 1-től 8-ig; szigetelt; világosszürke
2001-439Áthidaló; 1-től 9-ig; szigetelt; világosszürke
2001-402Áthidaló; 2 irányú; szigetelt; világosszürke
2001-403Áthidaló; 3 irányú; szigetelt; világosszürke
2001-404Áthidaló; 4 irányú; szigetelt; világosszürke
2001-405Áthidaló; 5 irányú; szigetelt; világosszürke
2001-406Áthidaló; 6 irányú; szigetelt; világosszürke
2001-407Áthidaló; 7 irányú; szigetelt; világosszürke
2001-408Áthidaló; 8 irányú; szigetelt; világosszürke
2001-409Áthidaló; 9 irányú; szigetelt; világosszürke
2001-405/011-000Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke
2001-406/020-000Deltakapcsoláshoz áthidaló; szigetelt; világosszürke
2006-499Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke
210-103Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete
210-123Vezetékközösítő lánc; szigetelt; kék
249-117Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
249-116Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke
210-197Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-114Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-118Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-115Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű
210-112Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű
210-113Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű
210-196Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű
210-198Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű
2009-414Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete
2009-414/000-005Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú
2009-416Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete
2009-414/000-006Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú
2009-412Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete
2001-549Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke
2001-511Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke
2001-560Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke
2001-552Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke
2001-553Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke
2001-554Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke
2001-555Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke
2001-556Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke
2001-557Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke
2001-558Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke
2001-559Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke
2009-174Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke
2009-182Vizsgálóadapter; legfeljebb 2,5 mm² vizsgálóvezeték szerszám nélküli csatlakoztatásához; szürke
2001-171Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke
216-241Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér
216-242Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke
216-243Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros
216-244Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete
210-719Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral
210-648Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid
210-647Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű
2001-115Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga
2009-114WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér
2009-114/000-024WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya
2009-114/000-006WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék
2009-114/000-012WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga
2009-114/000-005WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros
2009-114/000-002WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga
2009-114/000-007WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke
2009-114/000-023WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld
793-4501WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér
793-4501/000-024WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya
793-4501/000-006WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék
793-4501/000-012WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga
793-4501/000-005WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros
793-4501/000-002WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga
793-4501/000-007WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke
793-4501/000-017WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; világoszöld
793-4501/000-023WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld
2009-110Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér
709-156Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó
709-169Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke
2002-1494Elválasztólap; 2 mm vastag; túlméretes; narancssárga
2002-1493Elválasztólap; 2 mm vastag; túlméretes; szürke

Opcionális elemek a kezelési példákban

2009-193Csoportjelölő tartó jelölőcsíkkal; 2001–2016 sorozathoz; véglapon nem használható.

Kezelési műveletek

Tömör vezeték közvetlen csatlakoztatásaA 0,75–2,5 mm² / 18–14 AWG tartományba eső tömör vezetéket közvetlen push-in módszerrel nyomd be a kapocspontba.
Érvéghüvelyes finom elemi szálas vezeték közvetlen csatlakoztatásaÉrvéghüvelyes finom elemi szálas vezetéknél a 0,75–1,5 mm² / 18–16 AWG közvetlen push-in tartomány érvényes.
Szerszámos vezetékcsatlakoztatásAz érvéghüvely nélküli finom elemi szálas vezetéket és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
VezetékbevezetésA bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
Tömör vezeték méretlépéses kezelési példájaA kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték közvetlen benyomását is említi. A konkrét tömörvezeték-tartomány és a kisebb vezeték tulajdonságaira vonatkozó feltétel változatlan; ez nem érvéghüvelyes vezeték méretválasztási szabálya.
Érszigetelő stopA vezetékbekötési illusztráció érszigetelő stop alkalmazását is bemutatja.
JelölésPattintsd be a WMB Inline jelölőt a jelölősávba.
Dugaszolható áthidaló eltávolításaHelyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
Egyedi áthidaló kialakításaA 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki.
Vezetékáthidaló kezeléseTeljesen nyomd be a vezetékáthidalót a sorkapocsba. Újrahuzalozáskor működtetőszerszámmal emeld ki.
Motoralaplap közösítési példáiA csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
VizsgálócsatlakozásA 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz való. A moduláris TOPJOB S csatlakozók a használt sorkapcsokkal azonos méretű vezetékeket csatlakoztatnak.
2009-174 vizsgálóadapterA CAT I adapter 4 mm átmérőjű dugóhoz való; a 2000–2016 sorozathoz megadott.
2009-182 vizsgálóadapterLegfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához; a 2000–2016 sorozathoz megadott.
2009-193 csoportjelölő tartóJelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való. Véglapon ne használd.

Áthidalórendszer

Áthidalórendszer kialakításaKözösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus réz áthidalóérintkező.
Áthidalórendszer általános leírásaA rendszer a sorkapocs teljes névleges áramát továbbító kialakítást és földelő sorkapcsok azonos rendszerrel történő közösítését is említi. Ex e II alkalmazásnál az áthidalóval érvényes külön áramhatár 16 A.

Redukáló közösítés

Redukáló közösítésA redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül; például nagy vezeték és kisebb vezetékek összekapcsolásához az elosztási ponton.
Redukáló áthidaló beépítési feltételeA közösítendő sorkapcsok közé véglapot kell behelyezni. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők.
2006-499 redukáló áthidaló6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat.
Kimenő áramkörök összegeA kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát.

Ex alkalmazási feltételek

Ex alkalmazás színfeltételeA kék házas átmenő sorkapcsokhoz Ex i alkalmazási példa szerepel. Az átmenő és földelő sorkapcsokat az Ex e II példa említi.
Elválasztólap mögötti véglapKözvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni.
Mozgatható lábak irányaA sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek.
Ex e és Ex i elválasztásAz EN 50020 szerinti példában az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos megoldás.
Ex sorkapocssáv ábrájának sorrendje1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs.

Alkalmazási feltételek

Áramértékek külön feltételeiIEC III/3: 17,5 A; a legnagyobb vezeték-keresztmetszetnél 24 A. UL/CSA B és C: 15 A. Ex e II: 17 A, áthidalóval 16 A. A 0,5929 W veszteségi adat 18 A-hez tartozik.
Robbanásvédelmi alkalmazási feltételA konkrét beépítésnél az érvényes tanúsítványok és a gyártói Technical Section / Technical Explications alkalmazási előírásai irányadók.

Származás és besorolás

Származási országDE (Németország)
Vámtarifaszám85369010000
Termékcsoport22 (TOPJOB S)

Termékbesorolások

UNSPSC39121410
eCl@ss 10.027-14-11-20
eCl@ss 9.027-14-11-20
ETIM 9.0EC000897
ETIM 10.0EC000897
ECCNNincs amerikai besorolás (NO US CLASSIFICATION)

Környezeti megfelelőség

RoHS megfelelőségi státuszMegfelel, mentesség alkalmazása nélkül

Dokumentumadatok

Magyar adatlap verziódátuma2026.10.10.
Adatlap megjegyzés ikon

Adatlap megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Wago 2001-1405 4 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, fekete használati útmutató

Vezetékfajták és előkészítés

Tömör vezeték0,25–2,5 mm² / 22–14 AWG
Tömör vezeték; közvetlen push-in bekötés0,75–2,5 mm² / 18–14 AWG
Többeres vezeték0,25–2,5 mm² / 22–14 AWG
Finom elemi szálas vezeték0,25–2,5 mm² / 22–14 AWG
Finom elemi szálas vezeték; szigetelt érvéghüvellyel0,25–1,5 mm² / 22–16 AWG
Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés0,75–1,5 mm² / 18–16 AWG
Kisebb vezeték közvetlen push-in csatlakoztatásának feltételeA vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel.
Csupaszolási hossz9–11 mm / 0,35–0,43 inch

Vezetékcsatlakoztatás és kezelés

Tömör vezeték közvetlen csatlakoztatásaA 0,75–2,5 mm² / 18–14 AWG tartományba eső tömör vezetéket közvetlen push-in módszerrel nyomd be a kapocspontba.
Érvéghüvelyes finom elemi szálas vezeték közvetlen csatlakoztatásaÉrvéghüvelyes finom elemi szálas vezetéknél a 0,75–1,5 mm² / 18–16 AWG közvetlen push-in tartomány érvényes.
Szerszámos vezetékcsatlakoztatásAz érvéghüvely nélküli finom elemi szálas vezetéket és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be.
VezetékbevezetésA bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°.
Tömör vezeték méretlépéses kezelési példájaA kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték közvetlen benyomását is említi. A konkrét tömörvezeték-tartomány és a kisebb vezeték tulajdonságaira vonatkozó feltétel változatlan; ez nem érvéghüvelyes vezeték méretválasztási szabálya.
Érszigetelő stopA vezetékbekötési illusztráció érszigetelő stop alkalmazását is bemutatja.
JelölésPattintsd be a WMB Inline jelölőt a jelölősávba.
Dugaszolható áthidaló eltávolításaHelyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra.
Egyedi áthidaló kialakításaA 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki.
Vezetékáthidaló kezeléseTeljesen nyomd be a vezetékáthidalót a sorkapocsba. Újrahuzalozáskor működtetőszerszámmal emeld ki.
Motoralaplap közösítési példáiA csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon.
VizsgálócsatlakozásA 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz való. A moduláris TOPJOB S csatlakozók a használt sorkapcsokkal azonos méretű vezetékeket csatlakoztatnak.
2009-174 vizsgálóadapterA CAT I adapter 4 mm átmérőjű dugóhoz való; a 2000–2016 sorozathoz megadott.
2009-182 vizsgálóadapterLegfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték szerszám nélküli csatlakoztatásához; a 2000–2016 sorozathoz megadott.
2009-193 csoportjelölő tartóJelölőcsíkkal a 2001–2016 sorozatú TOPJOB S sínre szerelhető sorkapcsokhoz való. Véglapon ne használd.

Áthidalórendszer

Áthidalórendszer kialakításaKözösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus réz áthidalóérintkező.
Áthidalórendszer általános leírásaA rendszer a sorkapocs teljes névleges áramát továbbító kialakítást és földelő sorkapcsok azonos rendszerrel történő közösítését is említi. Ex e II alkalmazásnál az áthidalóval érvényes külön áramhatár 16 A.

Redukáló közösítés

Redukáló közösítésA redukáló áthidaló különböző méretű sorkapcsokat közösít vezetékcsatlakozási pont felhasználása nélkül; például nagy vezeték és kisebb vezetékek összekapcsolásához az elosztási ponton.
Redukáló áthidaló beépítési feltételeA közösítendő sorkapcsok közé véglapot kell behelyezni. A nyitott oldalt fedő speciális vékony véglappal a közösítés mindkét irányban elvégezhető; további kisebb keresztmetszetű átmenő sorkapcsok dugaszolható áthidalóval közösíthetők.
2006-499 redukáló áthidaló6/4 mm² (10/12 AWG), 2006/2004 sorozat → 4/2,5/1,5 mm² (12/14/16 AWG), 2004/2002/2001 sorozat.
Kimenő áramkörök összegeA kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát.

Ex alkalmazási feltételek

Ex alkalmazás színfeltételeA kék házas átmenő sorkapcsokhoz Ex i alkalmazási példa szerepel. Az átmenő és földelő sorkapcsokat az Ex e II példa említi.
Elválasztólap mögötti véglapKözvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni.
Mozgatható lábak irányaA sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek.
Ex e és Ex i elválasztásAz EN 50020 szerinti példában az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos megoldás.
Ex sorkapocssáv ábrájának sorrendje1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs.

Alkalmazási feltételek

Áramértékek külön feltételeiIEC III/3: 17,5 A; a legnagyobb vezeték-keresztmetszetnél 24 A. UL/CSA B és C: 15 A. Ex e II: 17 A, áthidalóval 16 A. A 0,5929 W veszteségi adat 18 A-hez tartozik.
Robbanásvédelmi alkalmazási feltételA konkrét beépítésnél az érvényes tanúsítványok és a gyártói Technical Section / Technical Explications alkalmazási előírásai irányadók.
Használati megjegyzés ikon

Használati megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

Csatlakozz fantasztikus közösségünkhöz, és értesülj elsőként különleges ajánlatainkról !

Megnézem a terméket
