Wago 2000-5417 4 vezetékes érzékelő sorkapocs, földelő csatlakozással, színjelölt vezetőbemenettel, 1 mm², Push-in CAGE CLAMP®, szürke
RRP:6 422 Ft/db
4 536 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
4 353 Ft/db
nettó 3 428 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Érzékelősorkapocs, 2000-es sorozat, kezelőszerszámos működtetés. A Wago 2000-5417 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Kompakt méretek. Biztonságos és gyors szerelés. 10 vezetékcsatlakozási pont. Kezelőszerszámos működtetés.

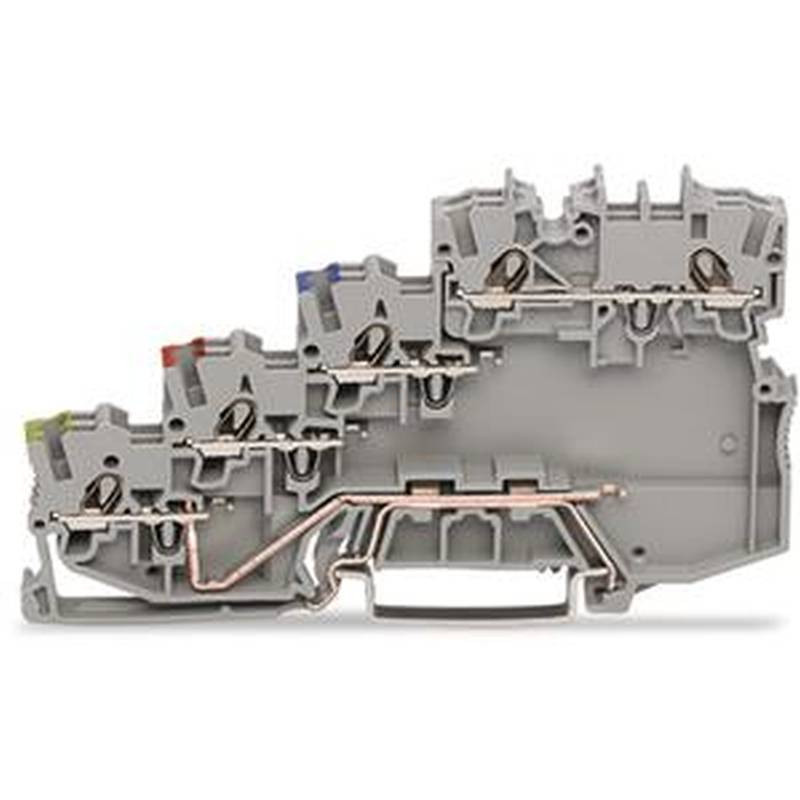

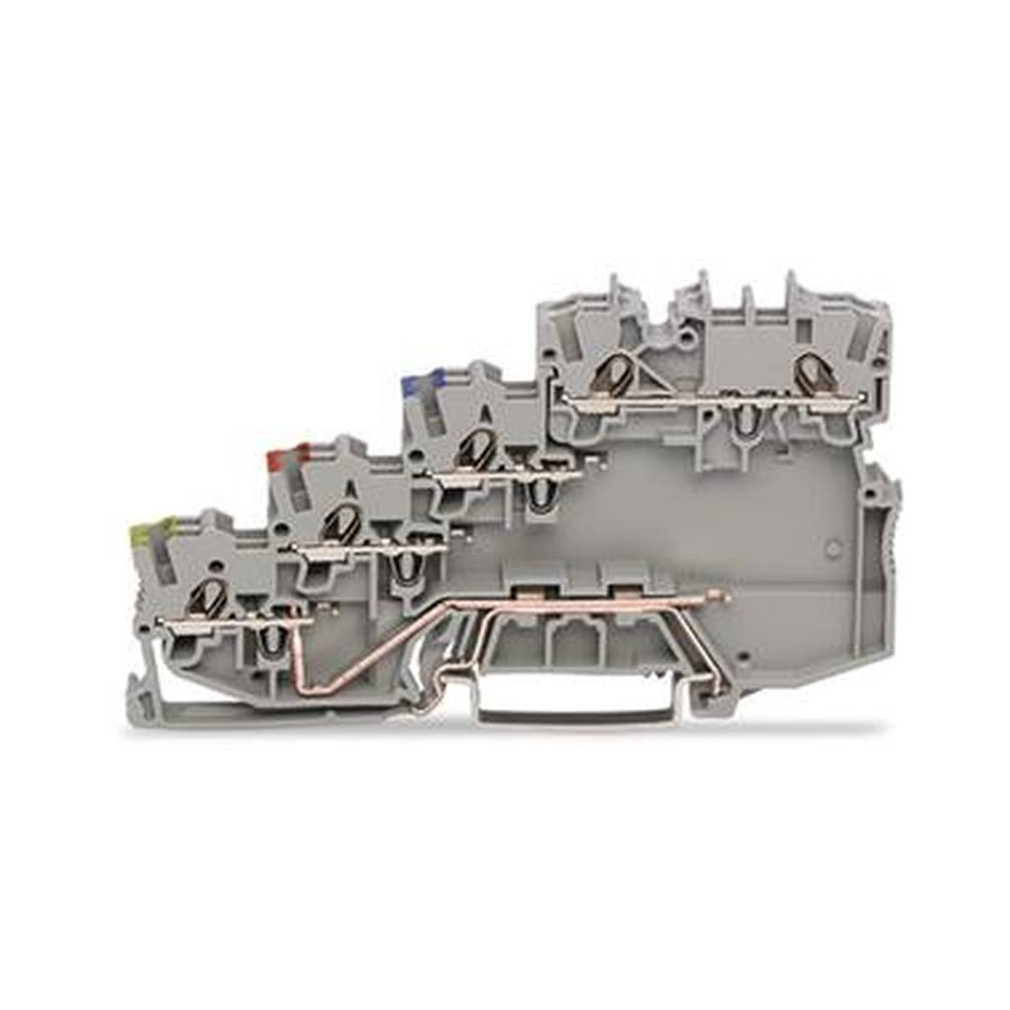

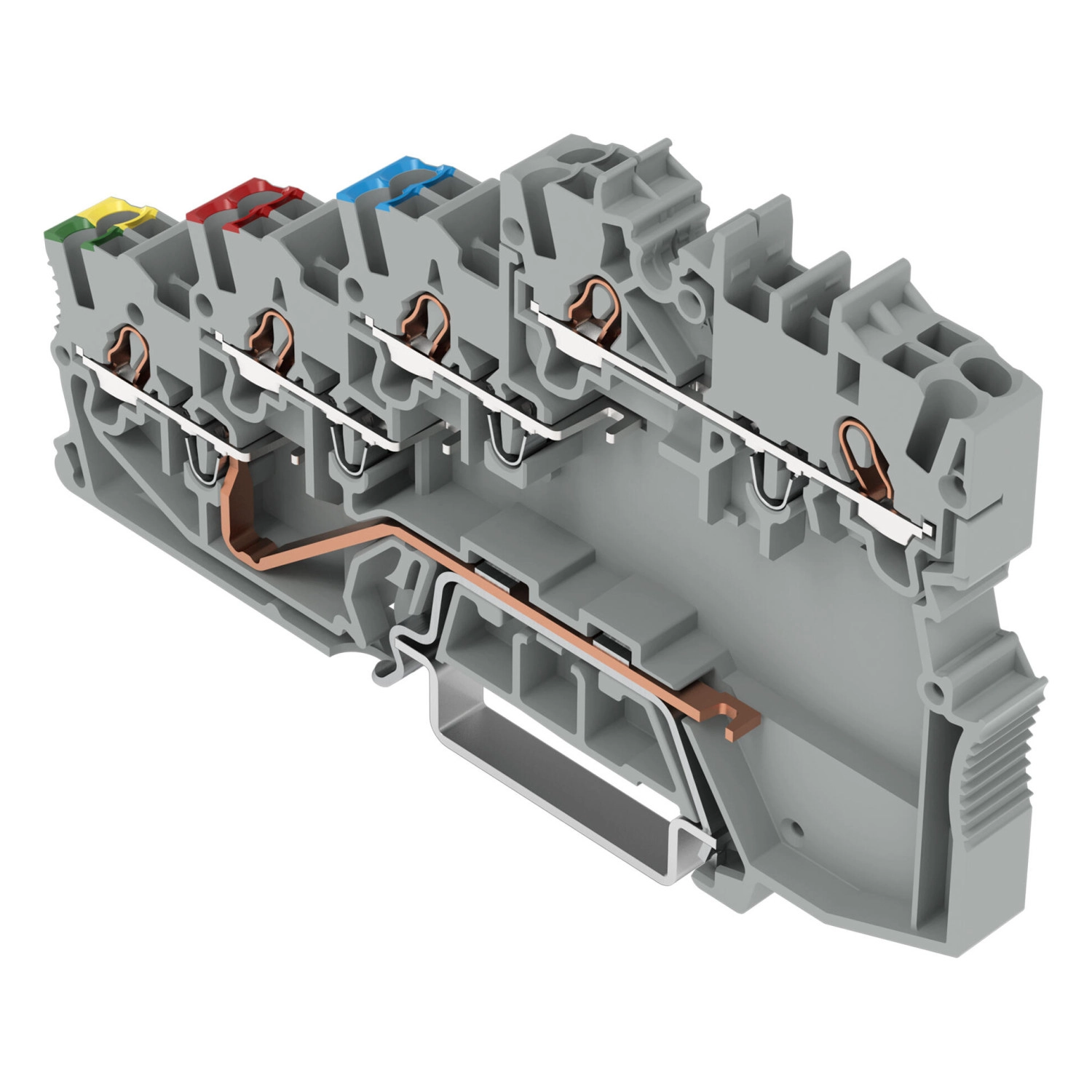

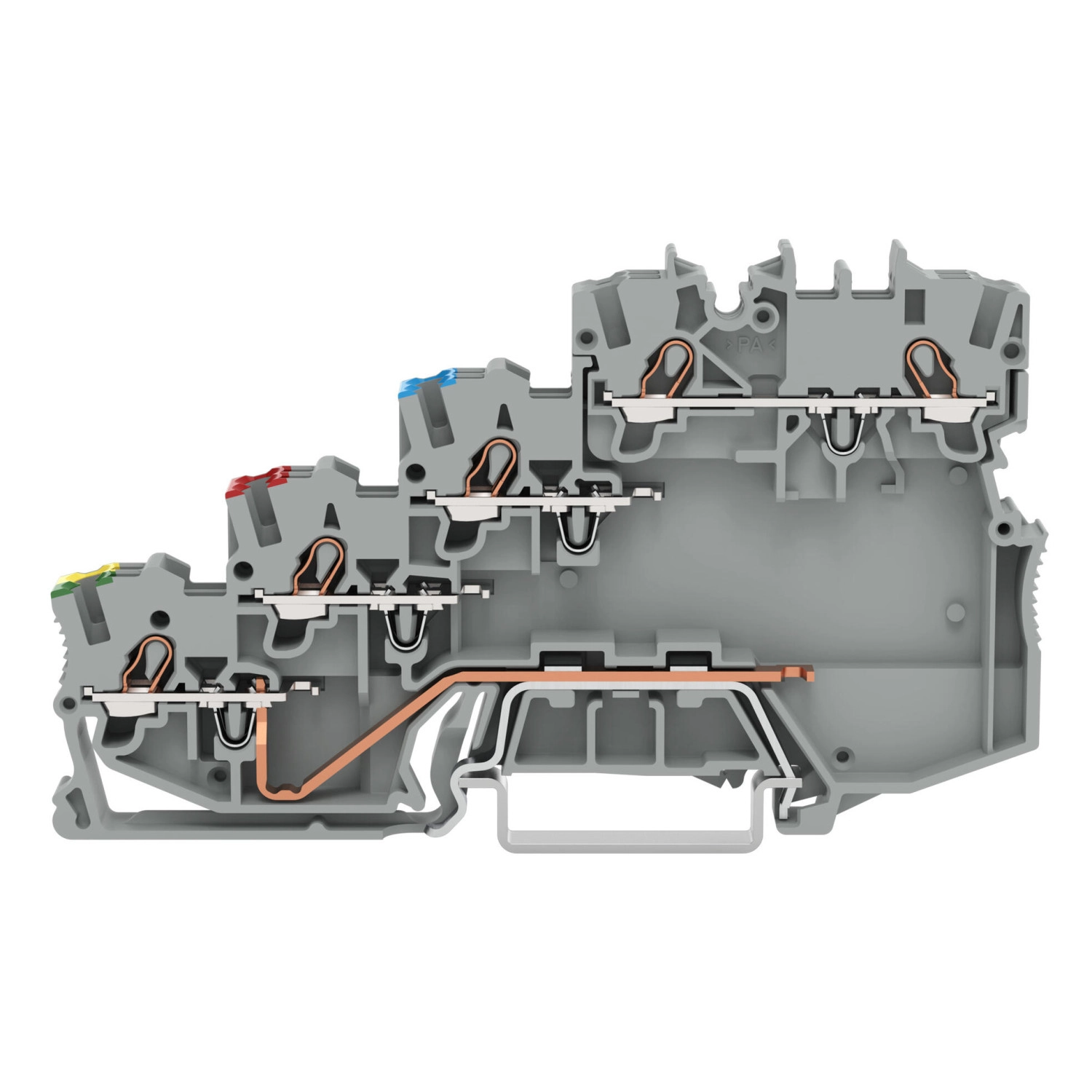

A Wago 2000-5417 szürke négyvezetékes érzékelő-sorkapocs földelő csatlakozással, Push-in CAGE CLAMP csatlakozással és 1 mm² névleges keresztmetszettel. Szélessége 7 mm; a vezetékek csupaszolási hossza 9–11 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 13,5 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| UL 1059; B és D felhasználási csoport | 300 V; 15 A, mindkét csoportban |
| UL 1059; C felhasználási csoport | Névleges feszültség és áram: – |
| CSA 22.2 No 158; C felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; B és D felhasználási csoport | Névleges feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,4338 W |
| A veszteségi adat névleges árama | 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 10 |
|---|---|
| Potenciálok száma | 5 |
| Szintek száma | 4 |
| Áthidalási pozíciók száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet

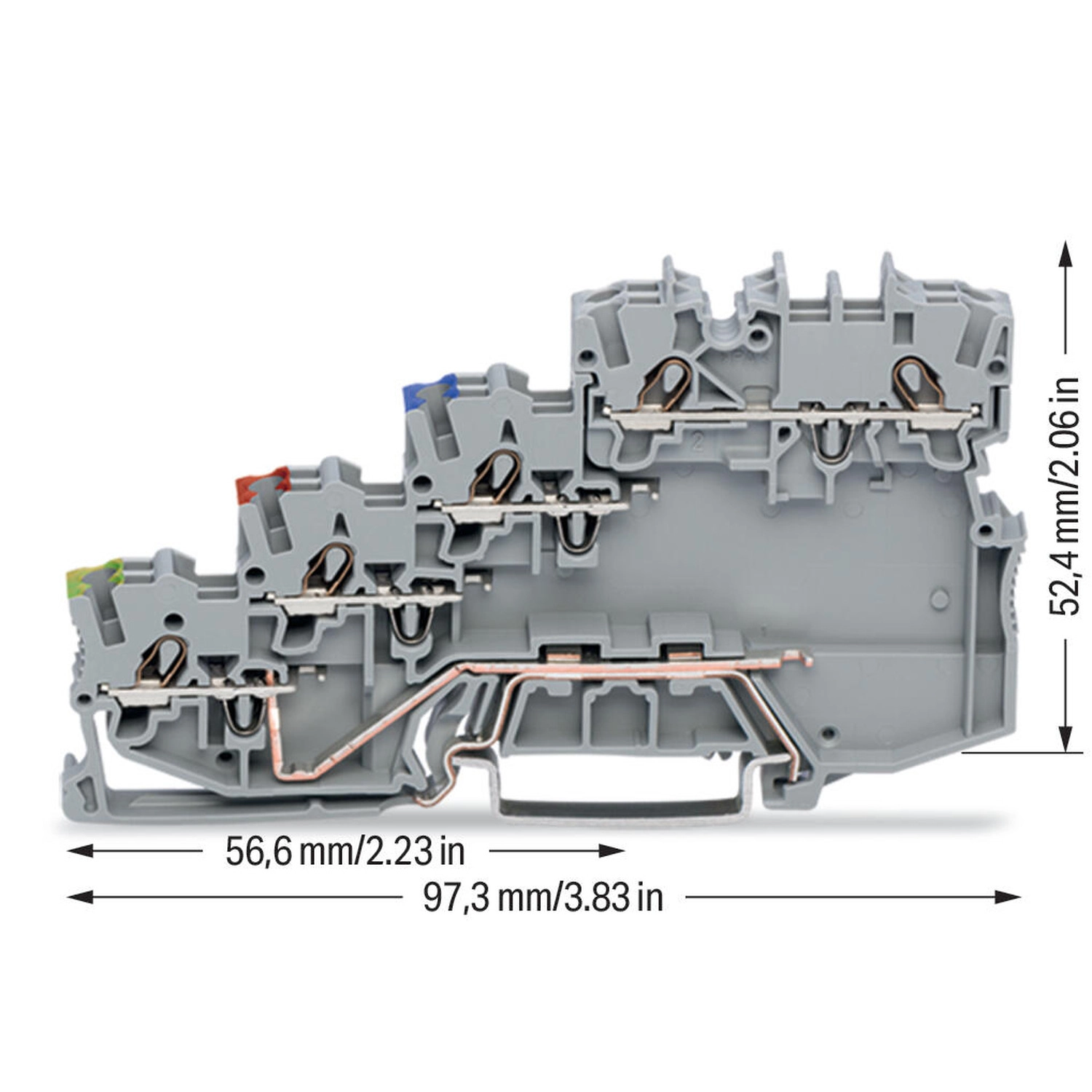

| Szélesség | 7 mm / 0,276 inch |
|---|---|
| Magasság | 97,3 mm / 3,831 inch |
| Mélység a DIN-sín felső élétől | 52,4 mm / 2,063 inch |
| Rögzítés | DIN 35 sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,321 MJ |
| Tömeg | 20,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra további vízszintes mérete | 56,6 mm |

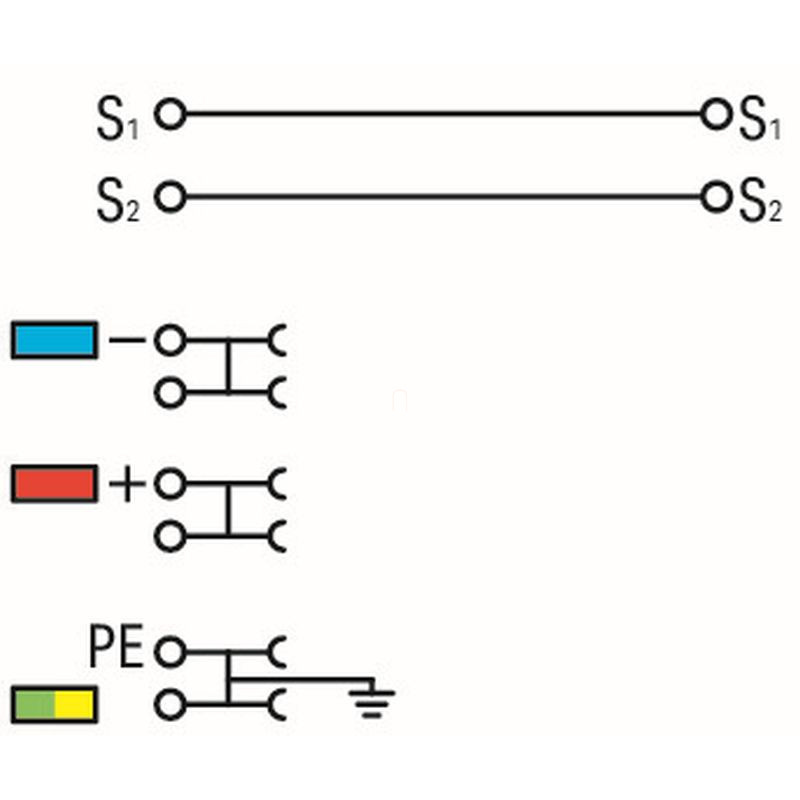

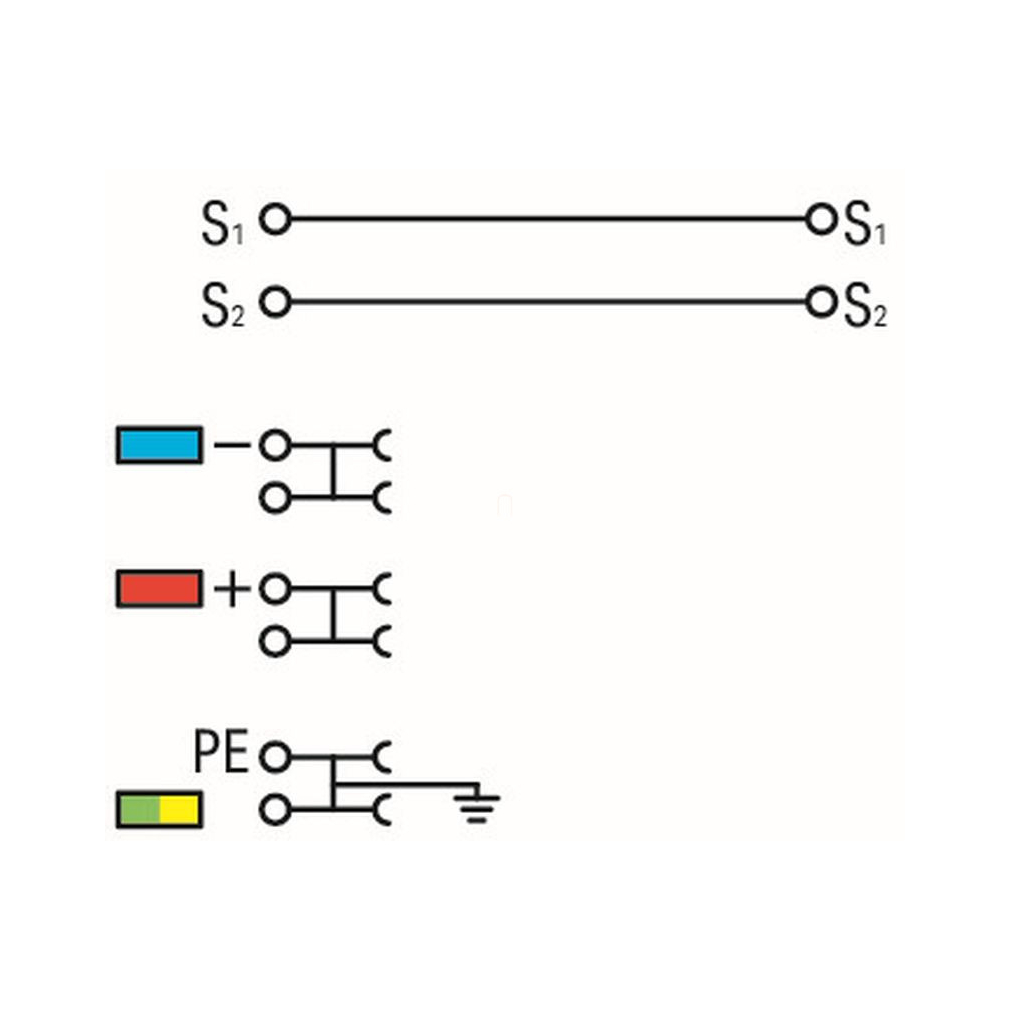

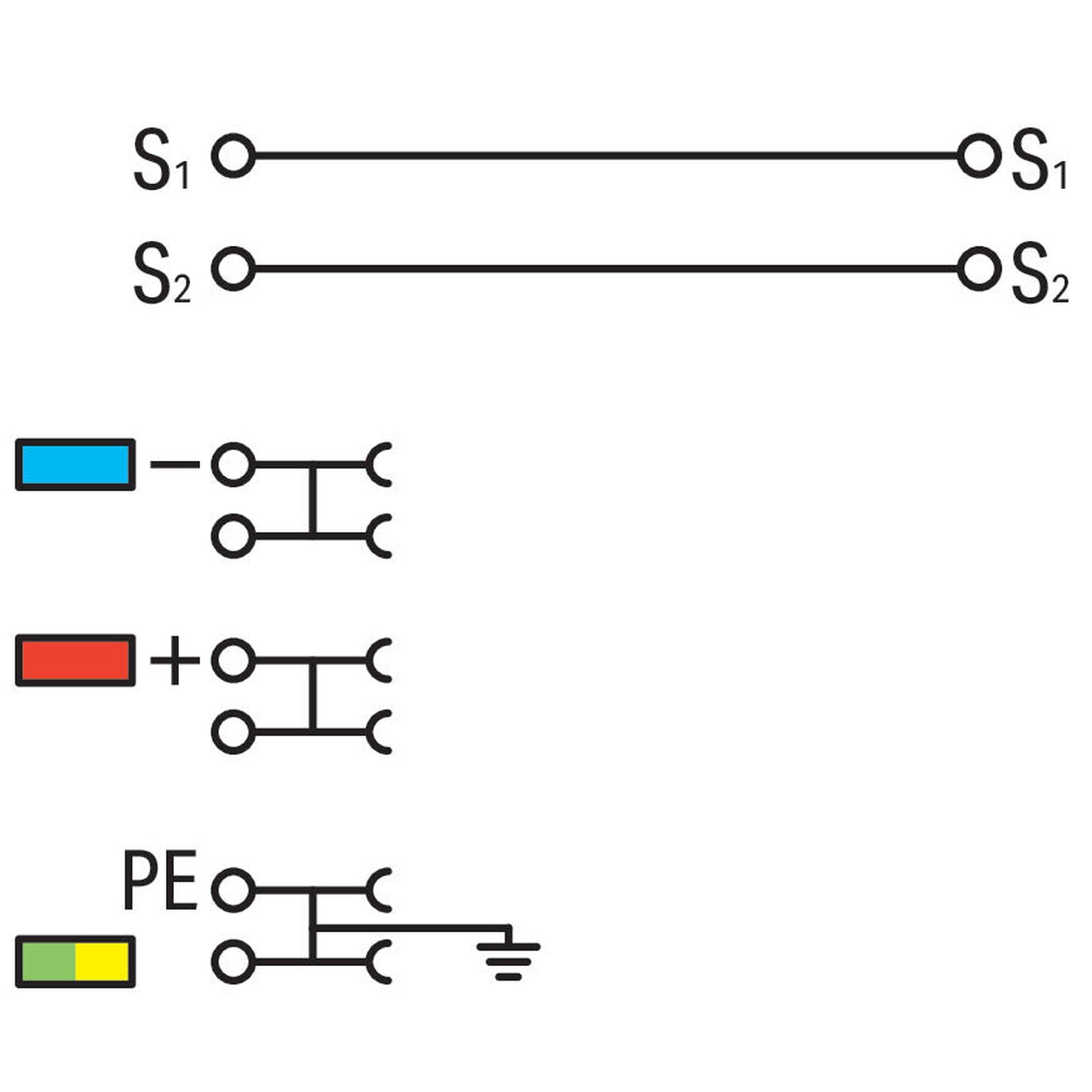

| Áramköri jelölések | Két független S1 és S2 jelút; kék − és piros + potenciálszint; zöld-sárga PE-szint földelési jelöléssel. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7962 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 2130762 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-125928 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Szükséges kiegészítők
| 2000-5491 | Vég- és válaszlap; 1 mm vastag; 4 vezetékes sorkapocshoz; szürke |
|---|
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2000-121 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és ellenőrzés

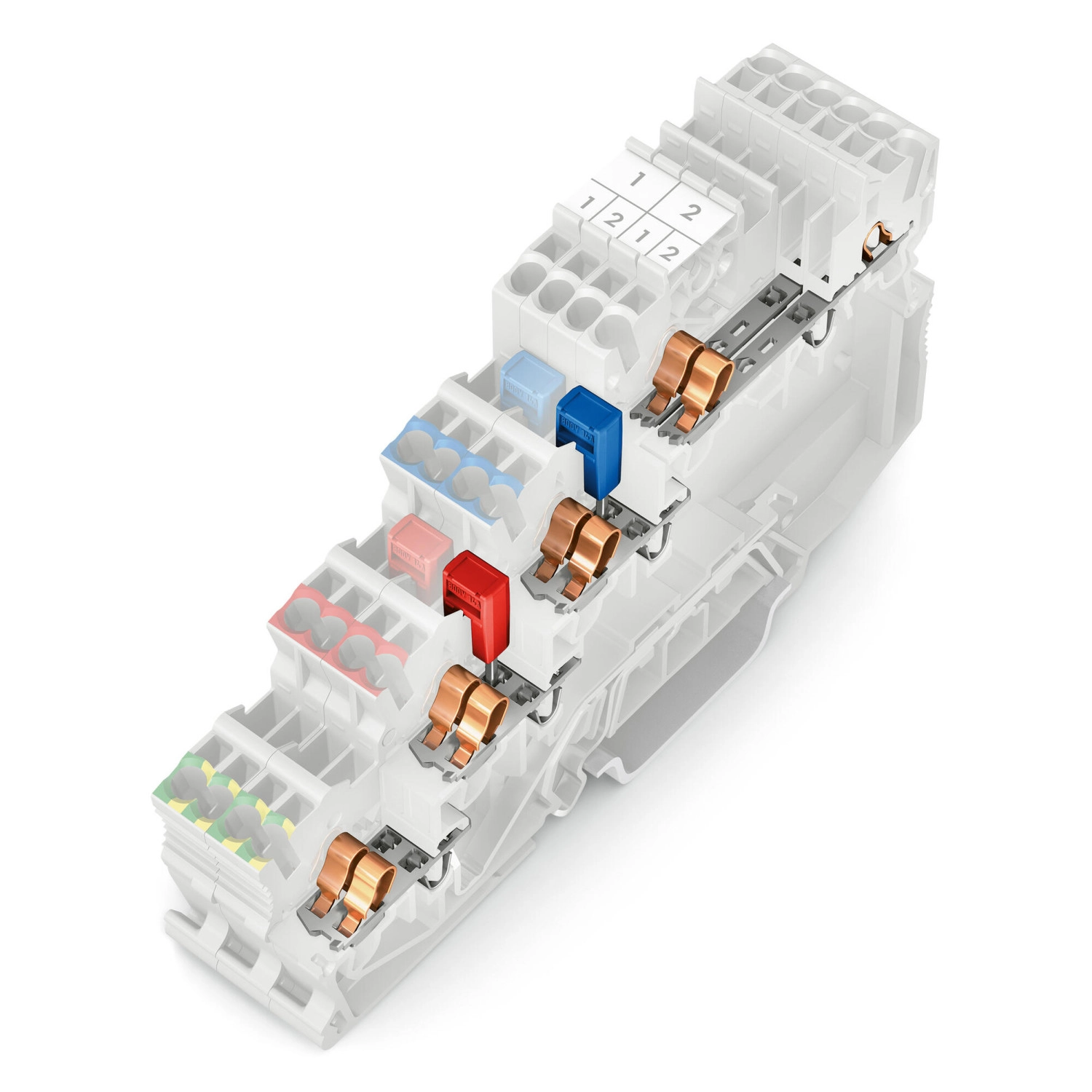

| Jelszint közösítése | A jelszintet 2000-es sorozatú dugaszolható áthidalóval közösítsd. LED-es modellnél csak egy áthidalónyílás használható; a TOPJOB S vizsgálóadapter mindegyik áthidalónyílásban használható. |
|---|---|
| Potenciálszint közösítése | A potenciálszinteket 2000-es sorozatú dugaszolható áthidalóval közösítsd. Páros pólusszámnál folyamatos közösítés is kialakítható. A potenciálszinteken két szomszédos közösítési lehetőség van egy áramvezető sínen. |
| Földelési példa feltétele | Közvetlen DIN-sín-földelőcsatlakozás nélküli szenzor- és aktor-sorkapocsnál a földelőcsatlakozó közösíti a földelő lábat; ez a feltételes példa nem írja felül a saját PE-jelölésű kialakítást. |
| Vizsgálat | A 2009-182 és a 2009-174 vizsgálóadapterrel történő ellenőrzés legfeljebb 42 V-ig szemléltetett. |
| Betáplálási példa | Narancssárga, azonos formájú betápsorkapocsnál a szekrény és az érzékelő felőli táplálási lehetőség is szerepel. |
| Jelölés | A 3,5 mm-es WMB jelölők felülről vagy oldalról helyezhetők el; további jelölési lehetőség jelölőtartóval. A 2009-110 jelölőcsík felülről vagy oldalról használható. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
9–11 mm.
Milyen névleges keresztmetszetű?
1 mm²; a megengedett bekötési tartomány a vezeték fajtájától és előkészítésétől függ.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2000-5417
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
20,3 g/db
Cikkszám
4055143442251
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2000-5417 4 vezetékes érzékelő sorkapocs, földelő csatlakozással, színjelölt vezetőbemenettel, 1 mm², Push-in CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2000-5417 |
| GTIN / EAN | 4055143442251 |
| Terméktípus | Négyvezetékes érzékelő-sorkapocs földelő csatlakozással |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 13,5 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| UL 1059; B és D felhasználási csoport | 300 V; 15 A, mindkét csoportban |
| UL 1059; C felhasználási csoport | Névleges feszültség és áram: – |
| CSA 22.2 No 158; C felhasználási csoport | 300 V; 10 A |
| CSA 22.2 No 158; B és D felhasználási csoport | Névleges feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,4338 W |
| A veszteségi adat névleges árama | 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 10 |
|---|---|
| Potenciálok száma | 5 |
| Szintek száma | 4 |
| Áthidalási pozíciók száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 7 mm / 0,276 inch |
|---|---|
| Magasság | 97,3 mm / 3,831 inch |
| Mélység a DIN-sín felső élétől | 52,4 mm / 2,063 inch |
| Rögzítés | DIN 35 sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,321 MJ |
| Tömeg | 20,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra további vízszintes mérete | 56,6 mm |
| Áramköri jelölések | Két független S1 és S2 jelút; kék − és piros + potenciálszint; zöld-sárga PE-szint földelési jelöléssel. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7962 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 2130762 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-125928 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Szükséges kiegészítők
| 2000-5491 | Vég- és válaszlap; 1 mm vastag; 4 vezetékes sorkapocshoz; szürke |
|---|
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 2000-121 | Átalakító; szürke |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Kezelés és ellenőrzés
| Jelszint közösítése | A jelszintet 2000-es sorozatú dugaszolható áthidalóval közösítsd. LED-es modellnél csak egy áthidalónyílás használható; a TOPJOB S vizsgálóadapter mindegyik áthidalónyílásban használható. |
|---|---|
| Potenciálszint közösítése | A potenciálszinteket 2000-es sorozatú dugaszolható áthidalóval közösítsd. Páros pólusszámnál folyamatos közösítés is kialakítható. A potenciálszinteken két szomszédos közösítési lehetőség van egy áramvezető sínen. |
| Földelési példa feltétele | Közvetlen DIN-sín-földelőcsatlakozás nélküli szenzor- és aktor-sorkapocsnál a földelőcsatlakozó közösíti a földelő lábat; ez a feltételes példa nem írja felül a saját PE-jelölésű kialakítást. |
| Vizsgálat | A 2009-182 és a 2009-174 vizsgálóadapterrel történő ellenőrzés legfeljebb 42 V-ig szemléltetett. |
| Betáplálási példa | Narancssárga, azonos formájú betápsorkapocsnál a szekrény és az érzékelő felőli táplálási lehetőség is szerepel. |
| Jelölés | A 3,5 mm-es WMB jelölők felülről vagy oldalról helyezhetők el; további jelölési lehetőség jelölőtartóval. A 2009-110 jelölőcsík felülről vagy oldalról használható. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-28 |
| eCl@ss 9.0 | 27-14-11-28 |
| ETIM 9.0 | EC000900 |
| ETIM 10.0 | EC000900 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.06. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2000-5417 4 vezetékes érzékelő sorkapocs, földelő csatlakozással, színjelölt vezetőbemenettel, 1 mm², Push-in CAGE CLAMP®, szürke használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; 9–11 mm csupaszolási hosszal.
| Tömör rézvezető | 0,14–1,5 mm² / 24–16 AWG |
|---|---|
| Tömör rézvezető; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
Kezelés és ellenőrzés
| Jelszint közösítése | A jelszintet 2000-es sorozatú dugaszolható áthidalóval közösítsd. LED-es modellnél csak egy áthidalónyílás használható; a TOPJOB S vizsgálóadapter mindegyik áthidalónyílásban használható. |
|---|---|
| Potenciálszint közösítése | A potenciálszinteket 2000-es sorozatú dugaszolható áthidalóval közösítsd. Páros pólusszámnál folyamatos közösítés is kialakítható. A potenciálszinteken két szomszédos közösítési lehetőség van egy áramvezető sínen. |
| Földelési példa feltétele | Közvetlen DIN-sín-földelőcsatlakozás nélküli szenzor- és aktor-sorkapocsnál a földelőcsatlakozó közösíti a földelő lábat; ez a feltételes példa nem írja felül a saját PE-jelölésű kialakítást. |
| Vizsgálat | A 2009-182 és a 2009-174 vizsgálóadapterrel történő ellenőrzés legfeljebb 42 V-ig szemléltetett. |
| Betáplálási példa | Narancssárga, azonos formájú betápsorkapocsnál a szekrény és az érzékelő felőli táplálási lehetőség is szerepel. |
| Jelölés | A 3,5 mm-es WMB jelölők felülről vagy oldalról helyezhetők el; további jelölési lehetőség jelölőtartóval. A 2009-110 jelölőcsík felülről vagy oldalról használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
