Wago 2000-1404 4 vezetékes átmenő sorkapocs, 1 mm², Ex e II és Ex i alkalmazáshoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék
RRP:661 Ft/db
467 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
448 Ft/db
nettó 353 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

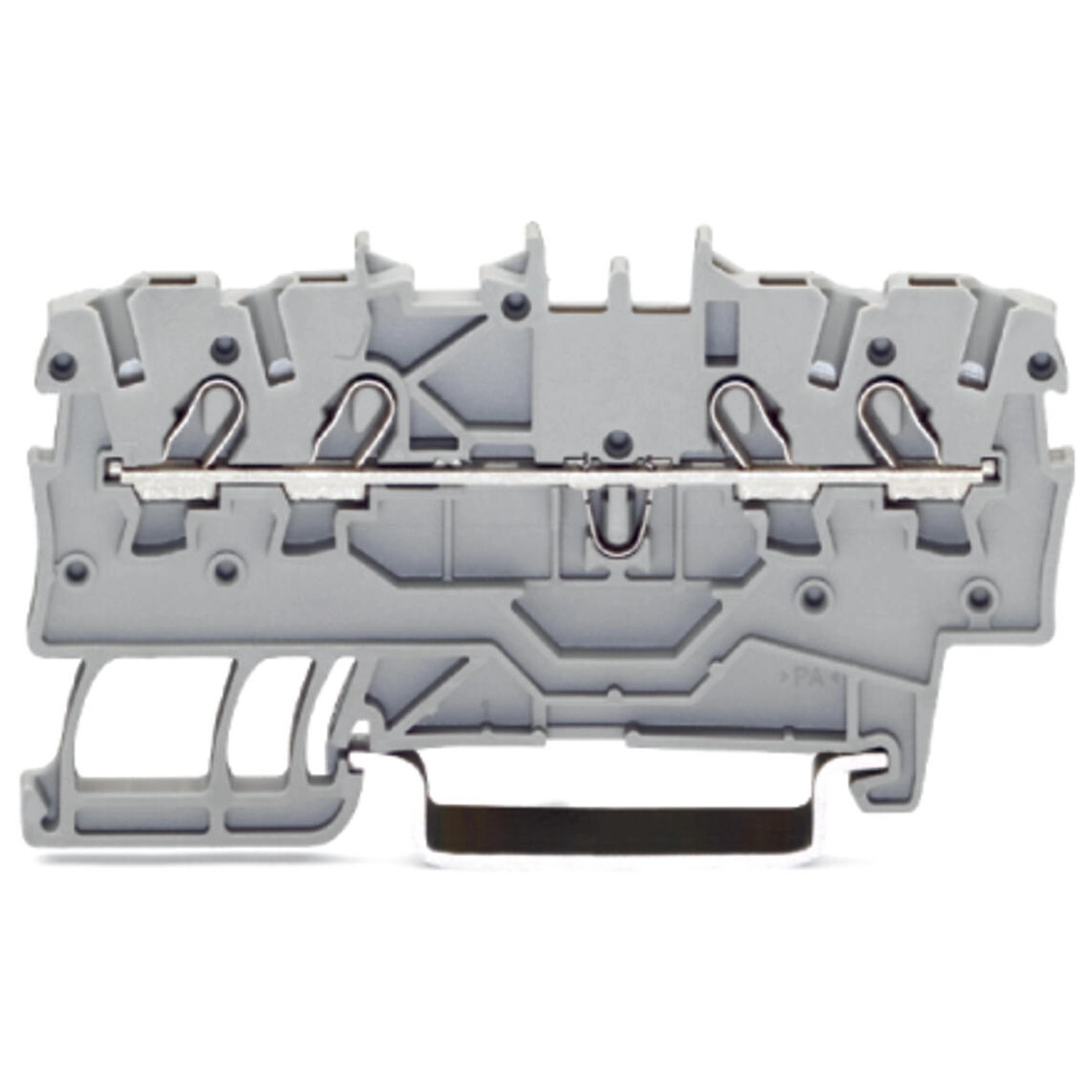

Átmenő sorkapocs, 2000-es sorozat, kezelőszerszámos működtetés. A Wago 2000-1404 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 3,5 × 67,9 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést: a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Tartósan biztonságos csatlakozások. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas. Kompakt méretek.
A Wago 2000-1404 4 vezetékes átmenő sorkapocs kék kivitelben, egy közös potenciállal. Névleges keresztmetszete 1 mm², szélessége 3,5 mm. A Push-in CAGE CLAMP csatlakozásnál a vezetékfajta és a bekötési mód szerinti mérethatárok érvényesek.
Villamos adatok és feltételek
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Legnagyobb keresztmetszethez tartozó áram, III/3 | 17,5 A |
| IEC/EN60947-7-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség, névleges áram és legnagyobb keresztmetszeti áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkét csoportban 600 V; 15 A. |
| UL1059, D felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkét csoportban 600 V; 10 A. |
| CSA22.2 No.158, D felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| Ex kiértékelési hivatkozás | ATEX: PTB11ATEX1041U / IECEx: PTB11.0093U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 13 A |
| Névleges áram áthidalóval, Ex e II | 12 A |
| Veszteségi teljesítmény potenciálonként | 0,4338 W; a veszteségi adat névleges árama 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
| Robbanásveszélyes térben való alkalmazás | A gyártó Technical Section / Technical Explications alkalmazási tudnivalói érvényesek. |
Vezetékek és csatlakoztatás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 67,9 mm / 2,673 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 5,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 mm és DIN35 × 7,5 mm |

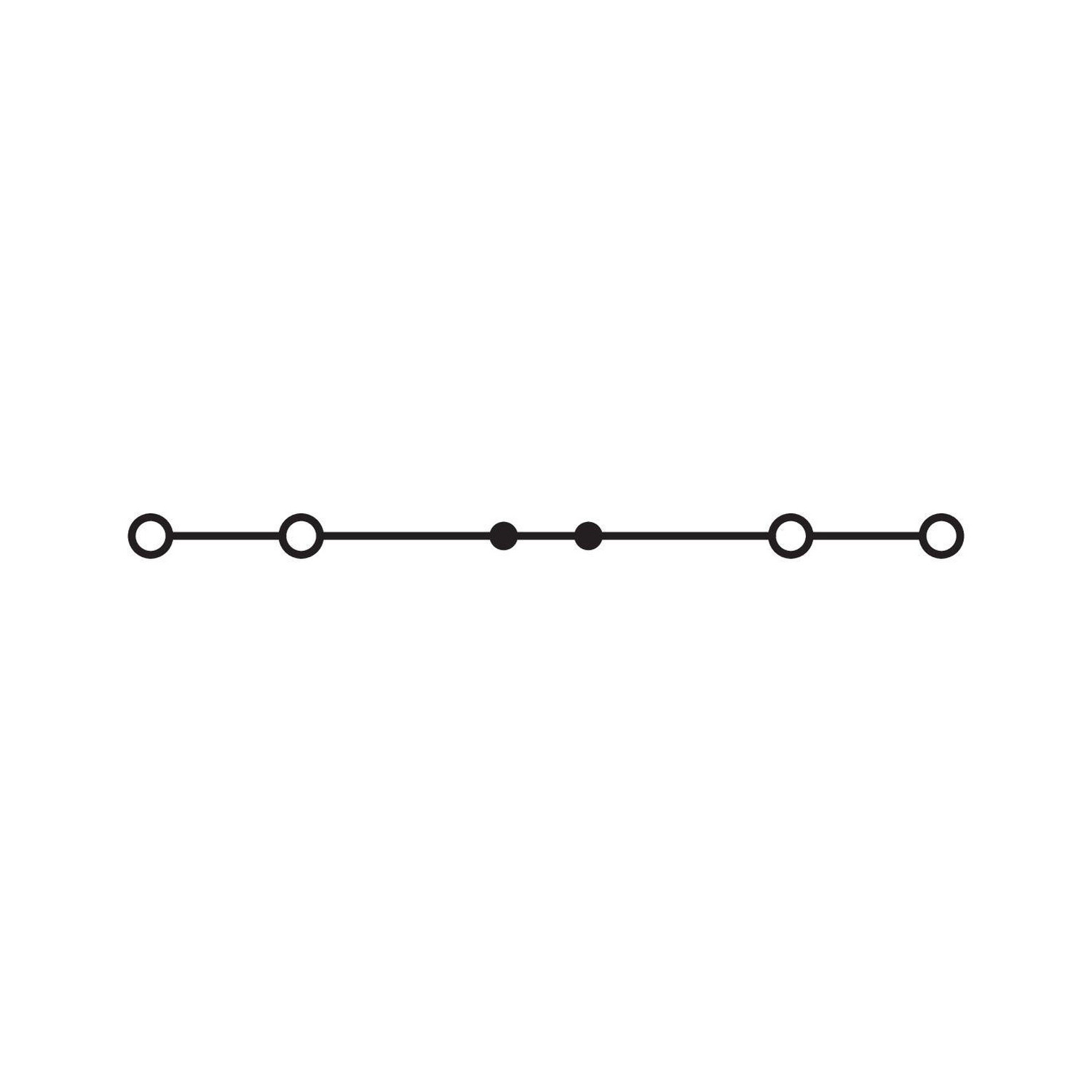

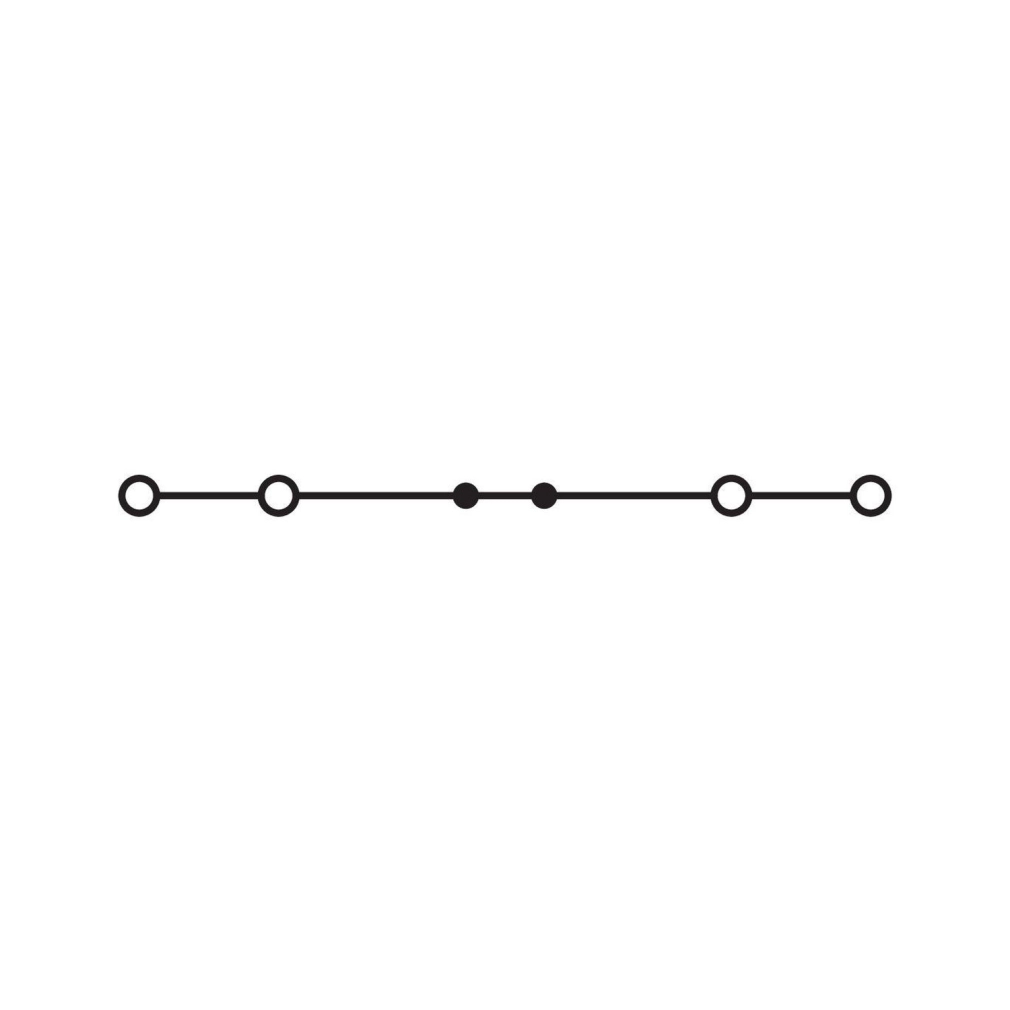

| Áramköri kialakítás | 4 közvetlenül közösített bekötési pont. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL7962 |
|---|---|
| CSA – CSA Group | C22.2; 2130762 |
| KEMA/KEUR – DEKRA | EN60947; 71-130752 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | ATEX megfelelőségi igazolás; EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| LR – Lloyds Register | EN60947; LR23325966TA |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| ATEX – PTB | EN60079; PTB11ATEX1041U; II2G Ex eb IIC Gb, IM2 Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB11.0093U; Ex e IIC Gb vagy Ex e I Mb |
| AEx – Underwriters Laboratories Inc. | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
Ex alkalmazási feltételek
| Ex i kivitel | A kék tokozású átmenő sorkapcsok alkalmasak Ex i alkalmazásokhoz; a különböző színekre nem általánosítható. |
|---|---|
| Ex e II kivitel | Az átmenő és földelő sorkapcsok családja Ex e II alkalmazásokhoz való. |
| Ex e / Ex i távolság | Az EN50020 szerint a két áramkör feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó használható. |
| Véglap elhelyezése | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglap szükséges. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. |
Kezelési feltételek
| Szerszámos bekötés | Érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszám szükséges. |
|---|---|
| Kapocspont nyitása | A működtetőszerszámot függőlegesen kell behelyezni. A vezeték bevezetési szöge kisebb mint 15 fok. |
| Családi tömörvezeték-példa | A családi példa egy mérettel nagyobb, illetve akár két mérettel kisebb tömör vezeték közvetlen behelyezését említi. A saját, vezetékfajta szerinti bekötési határok külön érvényesek. |
| Áthidalórendszer | Dupla aljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus rézből készült áthidaló-érintkező. A földelő sorkapcsok ugyanazzal az áthidalórendszerrel közösíthetők. |
| Egyedi áthidaló családi köre | A 2000, 2001, 2002 és 2004 sorozatoknál áthidalókontaktusok megbontásával és eltávolításával alakítható ki. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon kell használni. |
| Csillagpont- és deltaáthidaló | Csillagpont-, illetve deltakonfiguráció létrehozásához TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Vezetékáthidaló kezelése | A 2009-402 áthidalót teljes behelyezésig be kell nyomni. Újrahuzalozáskor működtetőszerszámmal, az áthidaló erre kialakított bemetszésénél kell kiemelni. |
| Moduláris TOPJOB S csatlakozók | A használt sorkapcsokkal azonos méretű vezetékek csatlakoztatásához; 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz. |
| Vizsgálóadapter, 2009-174 | CATI; 4 mm átmérőjű dugóhoz; a 2000–2016 sorozathoz. |
| Vizsgálóadapter, 2009-182 | A 2000–2016 sorozathoz megadott vizsgálóadapter. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Családi jelölőtartópélda hatóköre | A 2009-193 csoportjelölő-tartó a 2001–2016 sorozathoz való; véglapon nem használható. Ez nem a 2000-es változat saját tartozék-hozzárendelése. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1492 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1491 | Vég- és válaszlap; 0,7 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típusú vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típusú vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; szürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket lehet közvetlenül benyomni?
Tömör vezetéket 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéket 0,5–0,75 mm² tartományban.
Mekkora a csupaszolási hossz?
9–11 mm.
Hány bekötési pontja és szintje van?
4 bekötési pont és egy szint; egy közös potenciál.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
PUSH WIRE ® csatlakozás
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2000-1404
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,14 g/db
Cikkszám
4045454966959
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2000-1404 4 vezetékes átmenő sorkapocs, 1 mm², Ex e II és Ex i alkalmazáshoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2000-1404 |
| GTIN / EAN | 4045454966959 |
| Terméktípus | 4 vezetékes átmenő sorkapocs |
Villamos adatok és feltételek
| IEC/EN60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Legnagyobb keresztmetszethez tartozó áram, III/3 | 17,5 A |
| IEC/EN60947-7-1; III/2 és II/2 | A névleges feszültség, impulzusfeszültség, névleges áram és legnagyobb keresztmetszeti áram helyén kötőjel szerepel. |
| UL1059, B és C felhasználási csoport | Mindkét csoportban 600 V; 15 A. |
| UL1059, D felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| CSA22.2 No.158, B és C felhasználási csoport | Mindkét csoportban 600 V; 10 A. |
| CSA22.2 No.158, D felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| Ex kiértékelési hivatkozás | ATEX: PTB11ATEX1041U / IECEx: PTB11.0093U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 13 A |
| Névleges áram áthidalóval, Ex e II | 12 A |
| Veszteségi teljesítmény potenciálonként | 0,4338 W; a veszteségi adat névleges árama 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
| Robbanásveszélyes térben való alkalmazás | A gyártó Technical Section / Technical Explications alkalmazási tudnivalói érvényesek. |
Vezetékek és csatlakoztatás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 67,9 mm / 2,673 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 5,2 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín mérete | DIN35 × 15 mm és DIN35 × 7,5 mm |
| Áramköri kialakítás | 4 közvetlenül közösített bekötési pont. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL7962 |
|---|---|
| CSA – CSA Group | C22.2; 2130762 |
| KEMA/KEUR – DEKRA | EN60947; 71-130752 |
| UL – Underwriters Laboratories Inc. | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | ATEX megfelelőségi igazolás; EU és UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| LR – Lloyds Register | EN60947; LR23325966TA |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| ATEX – PTB | EN60079; PTB11ATEX1041U; II2G Ex eb IIC Gb, IM2 Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB11.0093U; Ex e IIC Gb vagy Ex e I Mb |
| AEx – Underwriters Laboratories Inc. | UL60079; E185892; AEx eb IIC, illetve Ex eb IIC |
Ex alkalmazási feltételek
| Ex i kivitel | A kék tokozású átmenő sorkapcsok alkalmasak Ex i alkalmazásokhoz; a különböző színekre nem általánosítható. |
|---|---|
| Ex e II kivitel | Az átmenő és földelő sorkapcsok családja Ex e II alkalmazásokhoz való. |
| Ex e / Ex i távolság | Az EN50020 szerint a két áramkör feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó használható. |
| Véglap elhelyezése | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglap szükséges. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. |
Kezelési feltételek
| Szerszámos bekötés | Érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszám szükséges. |
|---|---|
| Kapocspont nyitása | A működtetőszerszámot függőlegesen kell behelyezni. A vezeték bevezetési szöge kisebb mint 15 fok. |
| Családi tömörvezeték-példa | A családi példa egy mérettel nagyobb, illetve akár két mérettel kisebb tömör vezeték közvetlen behelyezését említi. A saját, vezetékfajta szerinti bekötési határok külön érvényesek. |
| Áthidalórendszer | Dupla aljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus rézből készült áthidaló-érintkező. A földelő sorkapcsok ugyanazzal az áthidalórendszerrel közösíthetők. |
| Egyedi áthidaló családi köre | A 2000, 2001, 2002 és 2004 sorozatoknál áthidalókontaktusok megbontásával és eltávolításával alakítható ki. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon kell használni. |
| Csillagpont- és deltaáthidaló | Csillagpont-, illetve deltakonfiguráció létrehozásához TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Vezetékáthidaló kezelése | A 2009-402 áthidalót teljes behelyezésig be kell nyomni. Újrahuzalozáskor működtetőszerszámmal, az áthidaló erre kialakított bemetszésénél kell kiemelni. |
| Moduláris TOPJOB S csatlakozók | A használt sorkapcsokkal azonos méretű vezetékek csatlakoztatásához; 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz. |
| Vizsgálóadapter, 2009-174 | CATI; 4 mm átmérőjű dugóhoz; a 2000–2016 sorozathoz. |
| Vizsgálóadapter, 2009-182 | A 2000–2016 sorozathoz megadott vizsgálóadapter. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Családi jelölőtartópélda hatóköre | A 2009-193 csoportjelölő-tartó a 2001–2016 sorozathoz való; véglapon nem használható. Ez nem a 2000-es változat saját tartozék-hozzárendelése. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1492 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1491 | Vég- és válaszlap; 0,7 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típusú vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típusú vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; szürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2000-1404 4 vezetékes átmenő sorkapocs, 1 mm², Ex e II és Ex i alkalmazáshoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, kék használati útmutató
Bekötési határok
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Vezeték csatlakoztatása
1
A vezetéket 9–11 mm hosszan csupaszold.
2
Tömör vezeték 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezeték 0,5–0,75 mm² tartományban közvetlenül benyomható.
3
Érvéghüvely nélküli finom elemi szálas vagy közvetlenül be nem nyomható kis keresztmetszetű vezetékhez függőlegesen behelyezett működtetőszerszámmal nyisd meg a kapocspontot. A vezeték bevezetési szöge kisebb mint 15 fok.
Közösítés, vizsgálat és jelölés
| Szerszámos bekötés | Érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszám szükséges. |
|---|---|
| Kapocspont nyitása | A működtetőszerszámot függőlegesen kell behelyezni. A vezeték bevezetési szöge kisebb mint 15 fok. |
| Családi tömörvezeték-példa | A családi példa egy mérettel nagyobb, illetve akár két mérettel kisebb tömör vezeték közvetlen behelyezését említi. A saját, vezetékfajta szerinti bekötési határok külön érvényesek. |
| Áthidalórendszer | Dupla aljzat; ellenálló CrNi-acél rugó; tiszta elektrolitikus rézből készült áthidaló-érintkező. A földelő sorkapcsok ugyanazzal az áthidalórendszerrel közösíthetők. |
| Egyedi áthidaló családi köre | A 2000, 2001, 2002 és 2004 sorozatoknál áthidalókontaktusok megbontásával és eltávolításával alakítható ki. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül. Legfeljebb 5 kontaktusnál középen, több mint 5 kontaktusnál felváltva a két oldalon kell használni. |
| Csillagpont- és deltaáthidaló | Csillagpont-, illetve deltakonfiguráció létrehozásához TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Vezetékáthidaló kezelése | A 2009-402 áthidalót teljes behelyezésig be kell nyomni. Újrahuzalozáskor működtetőszerszámmal, az áthidaló erre kialakított bemetszésénél kell kiemelni. |
| Moduláris TOPJOB S csatlakozók | A használt sorkapcsokkal azonos méretű vezetékek csatlakoztatásához; 2 mm átmérőjű vizsgálókontaktus kétpólusú feszültségmérőhöz. |
| Vizsgálóadapter, 2009-174 | CATI; 4 mm átmérőjű dugóhoz; a 2000–2016 sorozathoz. |
| Vizsgálóadapter, 2009-182 | A 2000–2016 sorozathoz megadott vizsgálóadapter. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
| Családi jelölőtartópélda hatóköre | A 2009-193 csoportjelölő-tartó a 2001–2016 sorozathoz való; véglapon nem használható. Ez nem a 2000-es változat saját tartozék-hozzárendelése. |
Ex e / Ex i elválasztás
| Ex i kivitel | A kék tokozású átmenő sorkapcsok alkalmasak Ex i alkalmazásokhoz; a különböző színekre nem általánosítható. |
|---|---|
| Ex e II kivitel | Az átmenő és földelő sorkapcsok családja Ex e II alkalmazásokhoz való. |
| Ex e / Ex i távolság | Az EN50020 szerint a két áramkör feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sínnél Ex e/Ex i elválasztó használható. |
| Véglap elhelyezése | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglap szükséges. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
