Wago 2000-1306 3 vezetékes átmenő sorkapocs, 1 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, sárga
RRP:590 Ft/db
417 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
400 Ft/db
nettó 315 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

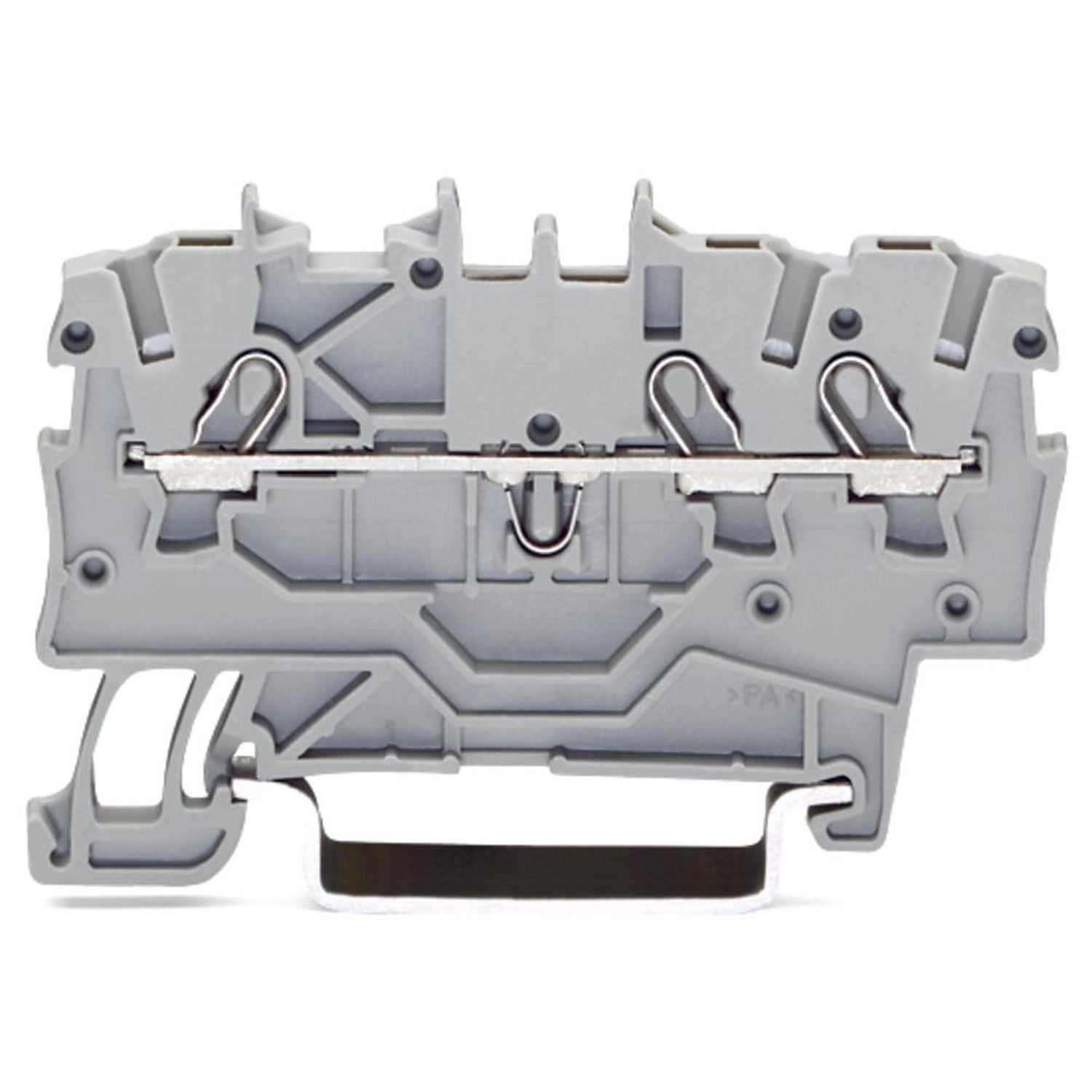

Átmenő sorkapocs, 2000-es sorozat, Push-in CAGE CLAMP®. A Wago 2000-1306 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 3,5 × 58,2 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Megfelelő csatlakoztatás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján, bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés. Megfelelő megoldás minden vezetékezési feladathoz. Meghatározott Ex alkalmazásokhoz alkalmas.
A Wago 2000-1306 sárga háromvezetékes átmenő sorkapocs 1 mm² névleges keresztmetszettel, Push-in CAGE CLAMP csatlakozással és 9–11 mm csupaszolási hosszal készül. A háromvezetékes kivitel szélessége 3,5 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 15 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 0,4338 W |
| A veszteségi adat névleges árama | 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás

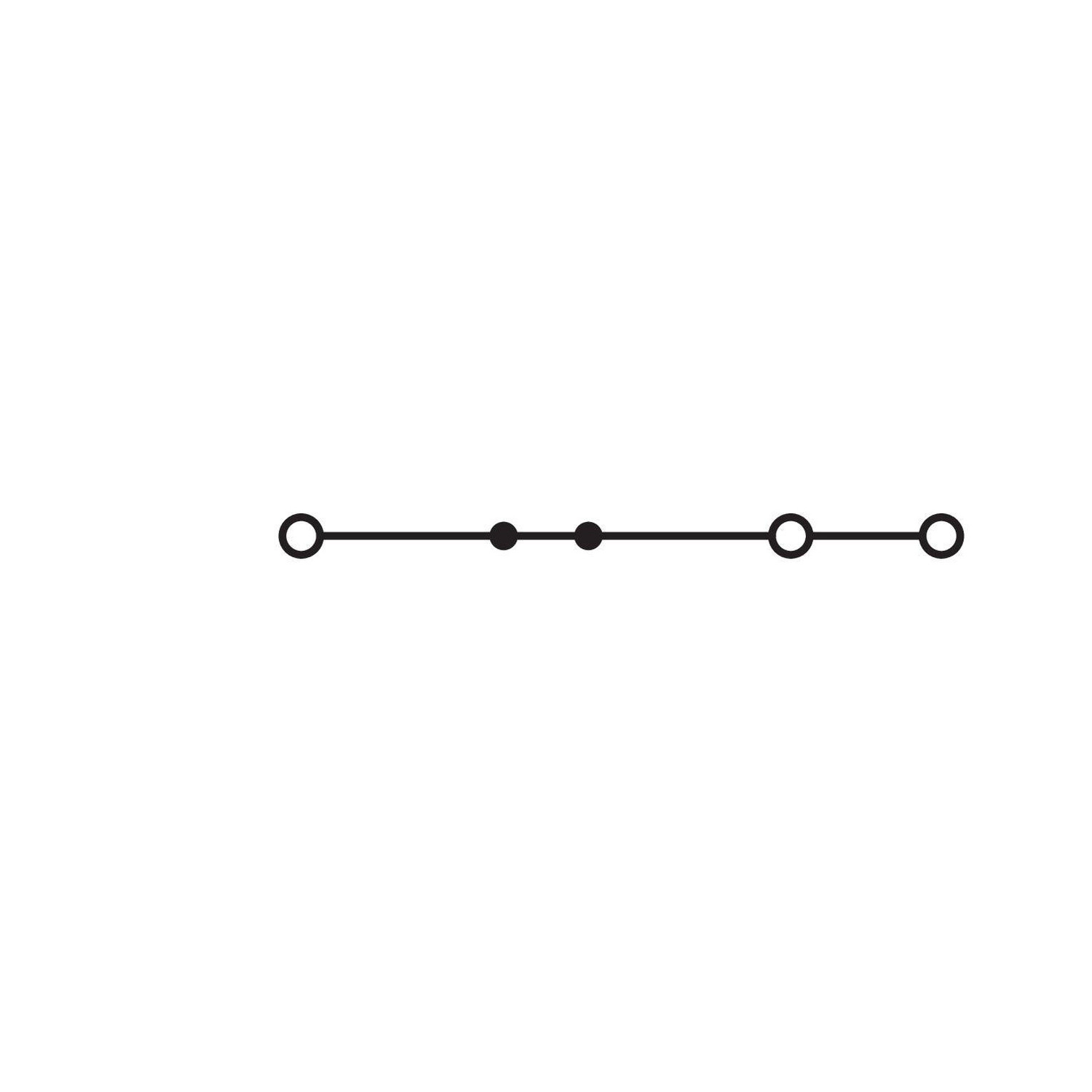

| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 58,2 mm / 2,291 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,082 MJ |
| Tömeg | 4,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási feltételek
| Közvetlen push-in bekötés | Tömör vezetéknél 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,14–0,75 mm²; közvetlen push-in módszernél 0,5–0,75 mm². |
| Áthidaló és Ex áram | Ex e II alkalmazásban az áthidalóval megadott névleges áram 12 A. |
| Robbanásvédelmi alkalmazás | Az érvényes tanúsítvány és a Technical Section / Technical Explications alkalmazási előírásai irányadók. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7962 |
|---|---|
| CSA | CSA Group C22.2 2130762 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-130752 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | Physikalisch Technische Bundesanstalt EN 60079 PTB 11 ATEX 1041 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079 IECEx PTB 11.0093U (Ex e IIC Gb vagy Ex e I Mb) |
Kapcsolódó kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1392 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1391 | Vég- és válaszlap; 0,7 mm vastag; szürke |
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
Kapcsolási és közösítési adatok
| Áthidaló rendszer | Közösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Áthidaló rendszer általános hatóköre | A rendszer általános leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok azonos rendszerrel történő közösítését is említi. Ez a termék átmenő sorkapocs, saját Ex e II áthidalós határa 12 A. |
| Moduláris csatlakozók | A moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
Kezelés, ellenőrzés és jelölés
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
|---|---|
| Tömör vezeték méretlépcsői | A csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb keresztmetszetű tömör vezeték szerszám nélkül benyomható; a tömör vezeték saját közvetlen push-in tartománya 0,5–1,5 mm². |
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki. |
| Vezetékáthidaló kezelése | A 2009-402 vezetékáthidalót teljesen nyomd be a sorkapocsba. Újrahuzalozáskor az erre kialakított bemetszésnél emeld ki működtetőszerszámmal. |
| Motor alaplapjának közösítése | A csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkét adapter a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Milyen csatlakozástechnikát használ?
Push-in CAGE CLAMP; a közvetlen tömörvezetékes és érvéghüvelyes tartomány külön szerepel.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
sárga
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2000-1306
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,32 g/db
Cikkszám
4045454966898
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2000-1306 3 vezetékes átmenő sorkapocs, 1 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2000-1306 |
| GTIN / EAN | 4045454966898 |
| Terméktípus | Háromvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 15 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 0,4338 W |
| A veszteségi adat névleges árama | 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 58,2 mm / 2,291 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,082 MJ |
| Tömeg | 4,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási feltételek
| Közvetlen push-in bekötés | Tömör vezetéknél 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,14–0,75 mm²; közvetlen push-in módszernél 0,5–0,75 mm². |
| Áthidaló és Ex áram | Ex e II alkalmazásban az áthidalóval megadott névleges áram 12 A. |
| Robbanásvédelmi alkalmazás | Az érvényes tanúsítvány és a Technical Section / Technical Explications alkalmazási előírásai irányadók. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7962 |
|---|---|
| CSA | CSA Group C22.2 2130762 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-130752 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 LR23325966TA |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | Physikalisch Technische Bundesanstalt EN 60079 PTB 11 ATEX 1041 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079 IECEx PTB 11.0093U (Ex e IIC Gb vagy Ex e I Mb) |
Kapcsolódó kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1392 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1391 | Vég- és válaszlap; 0,7 mm vastag; szürke |
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; egyes vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
Kapcsolási és közösítési adatok
| Áthidaló rendszer | Közösítődugó és aljzat elve; dupla áthidalóaljzat; ellenálló CrNi-acél rugó; az áthidaló érintkezője tiszta elektrolitikus réz. |
|---|---|
| Áthidaló rendszer általános hatóköre | A rendszer általános leírása a sorkapocs teljes névleges áramának továbbítását és földelő sorkapcsok azonos rendszerrel történő közösítését is említi. Ez a termék átmenő sorkapocs, saját Ex e II áthidalós határa 12 A. |
| Moduláris csatlakozók | A moduláris TOPJOB S csatlakozók a használt sorkapoccsal azonos méretű vezetékeket csatlakoztatnak. |
| Ex e II/Ex i ábra jelölései | 1: véglap; 2: Ex e II sorkapocs; 3: Ex e/Ex i elválasztólap; 4: véglap; 5: Ex i sorkapocs. |
Kezelés, ellenőrzés és jelölés
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
|---|---|
| Tömör vezeték méretlépcsői | A csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb keresztmetszetű tömör vezeték szerszám nélkül benyomható; a tömör vezeték saját közvetlen push-in tartománya 0,5–1,5 mm². |
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki. |
| Vezetékáthidaló kezelése | A 2009-402 vezetékáthidalót teljesen nyomd be a sorkapocsba. Újrahuzalozáskor az erre kialakított bemetszésnél emeld ki működtetőszerszámmal. |
| Motor alaplapjának közösítése | A csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkét adapter a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2000-1306 3 vezetékes átmenő sorkapocs, 1 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, sárga használati útmutató
Vezetékek és bekötés
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Közvetlen vezetékcsatlakoztatás | Tömör és érvéghüvelyes vezetéket közvetlen push-in módszerrel csatlakoztathatsz, a vezetékfajtához megadott saját tartományban. |
| Tömör vezeték méretlépcsői | A csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb keresztmetszetű tömör vezeték szerszám nélkül benyomható; a tömör vezeték saját közvetlen push-in tartománya 0,5–1,5 mm². |
| Szerszámos csatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetékeket és a közvetlenül be nem nyomható kis keresztmetszetű vezetékeket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
Közösítés és kezelés
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
|---|---|
| Dugaszolható áthidaló eltávolítása | Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé, majd emeld ki az áthidalót. Legfeljebb öt kontaktusnál középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalra. |
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatnál az egyedi áthidaló az áthidalási kontaktusok megbontásával és eltávolításával alakítható ki. |
| Vezetékáthidaló kezelése | A 2009-402 vezetékáthidalót teljesen nyomd be a sorkapocsba. Újrahuzalozáskor az erre kialakított bemetszésnél emeld ki működtetőszerszámmal. |
| Motor alaplapjának közösítése | A csillagpont-áthidaló csillagpont, a delta-áthidaló delta konfiguráció létrehozásához való TOPJOB S sorkapcsokkal ellátott motoralaplapokon. |
| Ellenőrzés | A TOPJOB S csatlakozók 2 mm átmérőjű vizsgálókontaktusa kétpólusú feszültségmérőhöz való. A 2009-174 CAT I adapter 4 mm-es dugóhoz használható; a 2009-182 adapterhez legfeljebb 2,5 mm² / 12 AWG vizsgálóvezeték csatlakoztatható szerszám nélkül. Mindkét adapter a 2000–2016 sorozathoz megadott. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Elválasztólap mögötti véglap | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapcsokra véglapot kell felhelyezni. |
| Mozgatható lábak iránya | A sorkapcsok és az elválasztólapok mozgatható lábainak ugyanabba az irányba kell nézniük. |
| Ex e és Ex i elválasztási feltétel | A megadott EN 50020 szerinti példa az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot követel meg. Közös DIN-sínnél az Ex e/Ex i elválasztó helytakarékos elválasztást ad. |
Alkalmazási feltételek
| Közvetlen push-in bekötés | Tömör vezetéknél 0,5–1,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,5–0,75 mm². |
|---|---|
| Érvéghüvelyes vezeték | Szigetelt érvéghüvellyel 0,14–0,75 mm²; közvetlen push-in módszernél 0,5–0,75 mm². |
| Áthidaló és Ex áram | Ex e II alkalmazásban az áthidalóval megadott névleges áram 12 A. |
| Robbanásvédelmi alkalmazás | Az érvényes tanúsítvány és a Technical Section / Technical Explications alkalmazási előírásai irányadók. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
