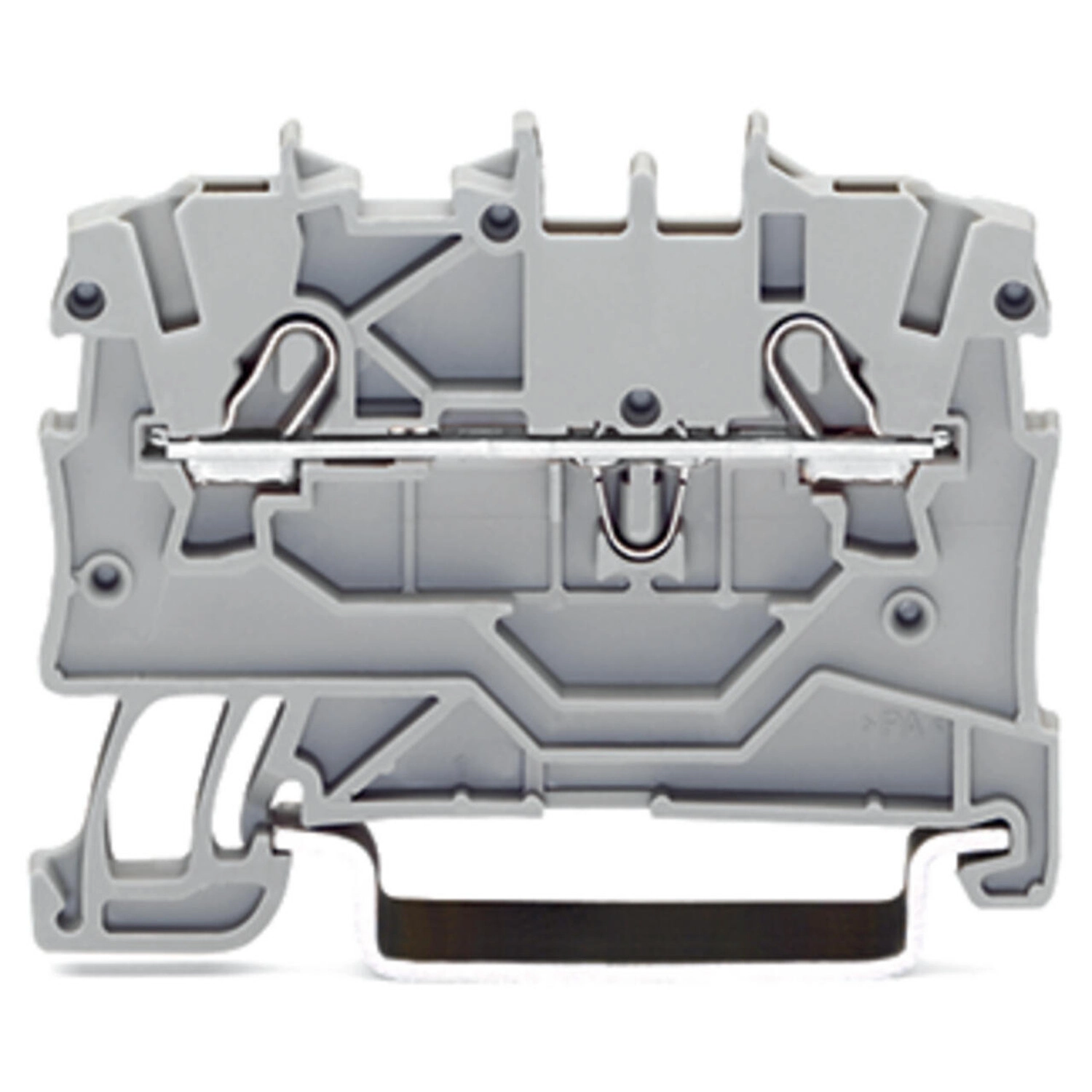

Wago 2000-1201 2 vezetékes átmenő sorkapocs, 1 mm², Push-in CAGE CLAMP®, Ex e II, oldalsó és középső jelölés, DIN 35 x 15 és 35 x 7,5 sínhez, szürke
RRP:288 Ft/db
285 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
249 Ft/db
nettó 196 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 2000-es sorozat, kezelőszerszámos működtetés. A Wago 2000-1201 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 3,5 × 48,5 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján, bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés. Kompakt méretek. Meghatározott Ex alkalmazásokhoz alkalmas.
A Wago 2000-1201 szürke kétvezetékes átmenő sorkapocs, Push-in CAGE CLAMP csatlakozással és 1 mm² névleges keresztmetszettel. Szélessége 3,5 mm; a vezetékek csupaszolási hossza 9–11 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| A legnagyobb keresztmetszethez tartozó áram, III/2 és II/2 | – |
| UL 1059; B és C felhasználási csoport | 600 V; 15 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Névleges feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A |
| CSA 22.2 No 158; D felhasználási csoport | Névleges feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,4338 W |
| A veszteségi adat névleges árama | 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
| Robbanásvédelmi kiértékelés | ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Veszteség (max.) Pl (max.) megjegyzése | 90 V AC / 24 V DC; 5 A |
| Robbanásvédelmi alkalmazási hivatkozás | Downloads → Documentation → Additional Information: Technical Section / Technical Explications |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |

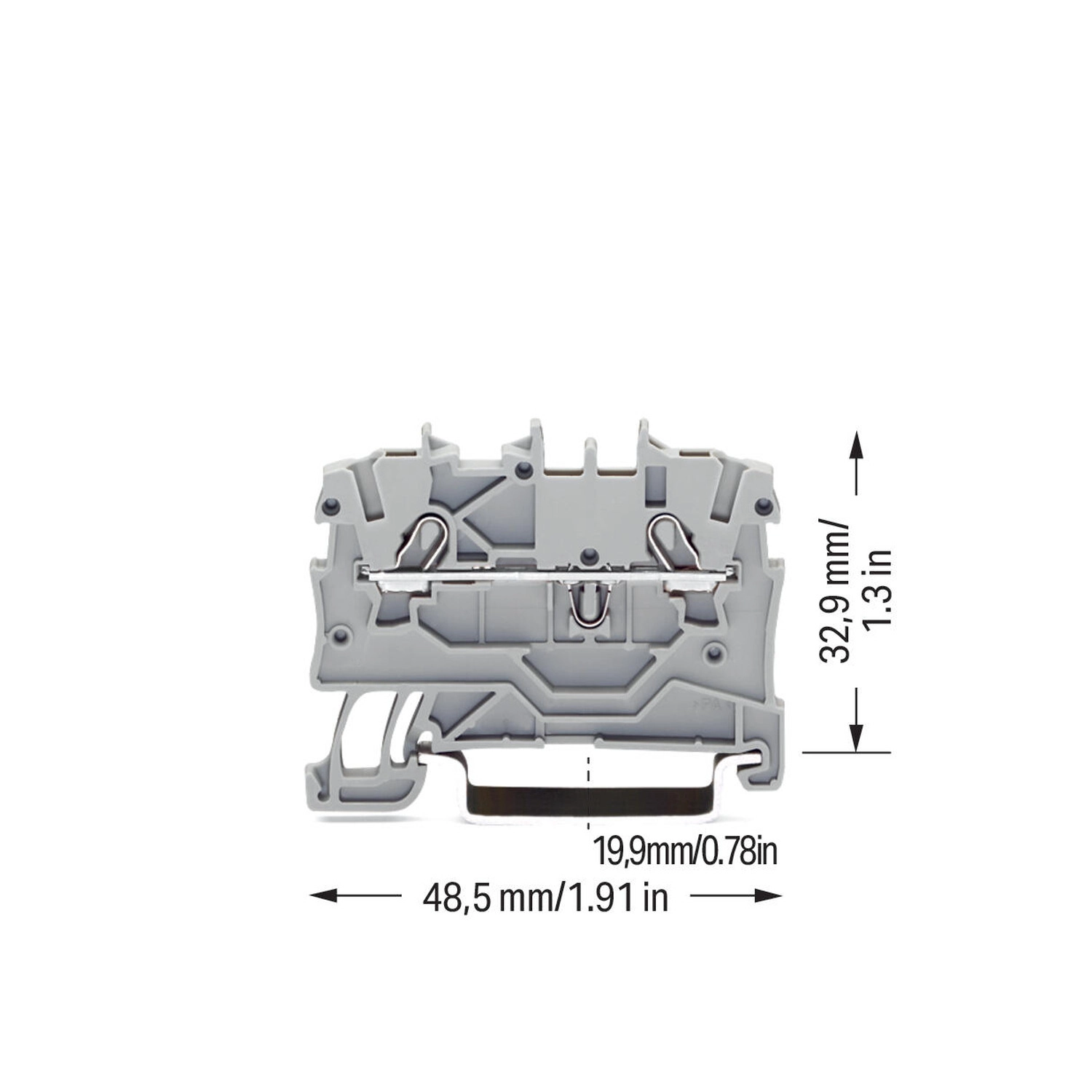

Geometria, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 48,5 mm / 1,909 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,079 MJ |
| Tömeg | 3,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Mélység | 39,5 mm / 1,555 inch |
| Méretábra további vízszintes mérete | 19,9 mm |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített teszt. |
| Összevont frekvenciamező értékei | f₁ = 5 Hz … f₂ = 150 Hz; f₁ = 5 Hz … f₂ = 150 Hz. |
| Összevont gyorsulási mező értékei | 0,101 g; 0,572 g; 5 g. Mindháromnál a minden tengelyre alkalmazott legmagasabb tesztelési erő szerepel. |
| Összevont tengelyenkénti tesztidők | 10 perc; 5 óra. |
| Összevont tesztelési irányok | X, Y és Z tengely; X, Y és Z tengely; X, Y és Z tengely. |
| Működési teszt ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített teszt. |
| Kibővített teszt ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített teszt; fél szinusz; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7962 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 2130762 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-125928 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 20-HG1941090-PDA |
| BV | Bureau Veritas S.A. EN 60947 38586/B0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 91/20112(E10) |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | Physikalisch Technische Bundesanstalt EN 60079 PTB 11 ATEX 1041 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| CCC | CNEX GB/T 3836.3 2020312313000182 (Ex eb IIC Gb, Ex eb I Mb) |
| EAC | Brjansker Zertifizierungsstelle TP TC 012/2011 RU C-DE.AM02. B.00127/19 (Ex e IIC Gb U) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079 IECEx PTB 11.0093U (Ex e IIC Gb vagy Ex e I Mb) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1292 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1291 | Vég- és válaszlap; 0,7 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; 1,00 mm²; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; 1,00 mm²; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; 1,00 mm²; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; 1,00 mm²; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; 1,00 mm²; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; 1,00 mm²; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; 1,00 mm²; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; 1,00 mm²; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; 1,00 mm²; szürke |
| 2000-511 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; 1,00 mm²; szürke |
| 2000-510 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1,00 mm²; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
Kezelés és ellenőrzés
| Tömör vezeték közvetlen push-in bekötése | A tömör rézvezetéket a saját 0,5–1,5 mm² / 20–16 AWG push-in tartományban szerszám nélkül nyomd be. A kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezetéket ír le; ez a tömör vezetékekre vonatkozik, a megadott tartományon belül. |
|---|---|
| Érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése | Az érvéghüvelyes finom elemi szálas rézvezetéket a saját 0,5–0,75 mm² / 20–18 AWG közvetlen push-in tartományban nyomd be. A szigetelt érvéghüvelyes bekötés általános tartománya 0,14–0,75 mm² / 24–18 AWG. |
| Vezeték behelyezése működtetőszerszámmal | Az érvéghüvely nélküli finom elemi szálas vezetékhez és a közvetlenül be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszámot használj. A kapocspont nyitásához a szerszámot függőlegesen helyezd be. A vezetékbevezetés szöge a bekötési pontnál kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé helyezd, majd emeld ki az áthidalót. Legfeljebb öt kontaktus esetén középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalon használd. |
| Egyedi áthidaló kialakítása | Az áthidalási kontaktusok megbontásával és eltávolításával egyedi áthidaló készíthető a 2000, 2001, 2002 és 2004 sorozathoz. |
| Csillag- és deltaáthidaló | A csillagpont-áthidaló csillagpont, a deltaáthidaló deltakonfiguráció létrehozására készült, TOPJOB S sorkapcsokkal ellátott motoralaplapokhoz. |
| Moduláris csatlakozók és vizsgálat | A moduláris TOPJOB S csatlakozó a sorkapoccsal azonos vezetékméretet fogad. A csatlakozó 2 mm Ø vizsgálókontaktusa kétpólusú feszültségmérővel történő vizsgálathoz való. |
| Vezetékáthidaló behelyezése és eltávolítása | A 2009-402 vezetékáthidalót ütközésig nyomd a sorkapocsba. Újrahuzalozáskor a kialakított bemetszésnél működtetőszerszámmal emeld ki. |
| Vizsgálóadapter 2009-174 | CAT I kivitel, 4 mm Ø dugóhoz; kompatibilis a 2000–2016 sorozatokkal. |
| Vizsgálóadapter 2009-182 | Legfeljebb 2,5 mm² (12 AWG) méretű vizsgálóvezetékek szerszám nélküli csatlakoztatásához; kompatibilis a 2000–2016 sorozatokkal. |
| WMB Inline jelölő | Pattintsd a WMB Inline jelölőt a jelölősávba. |
| Csoportjelölőtartó korlátozása | A 2009-193 csoportjelölőtartó a 2001–2016 sorozatú TOPJOB S sorkapcsokhoz való; véglapon ne használd. |
Áthidalórendszer
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla aljzat, CrNi-acél rugó és tiszta elektrolitikus réz áthidalóérintkező. Az áthidaló a sorkapocs teljes névleges áramát továbbítja; a rendszer földelő sorkapcsok közösítésére is használható. |
|---|---|
| Áthidalás Ex e II alkalmazásban | Ex e II alkalmazásban áthidalóval 12 A névleges áramot vegyél figyelembe. |
Ex e II és Ex i elválasztási feltételek
| Ex e II / Ex i elválasztás | Az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot helyezz. A sorkapcsok és az elválasztólapok mozgatható lábai azonos irányba nézzenek; a két sorkapocssáv között elválasztólap legyen. |
|---|---|
| Feszültség alatt álló részek távolsága | Az EN 50020 szerinti Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. A közös DIN-sínen elhelyezett sávok Ex e/Ex i elválasztója helytakarékos megoldás. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
9–11 mm.
Milyen névleges keresztmetszetű?
1 mm²; a megengedett bekötési tartomány a vezeték fajtájától és előkészítésétől függ.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2000-1201
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Névleges feszültség
800
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,58 g/db
Cikkszám
4045454966768
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

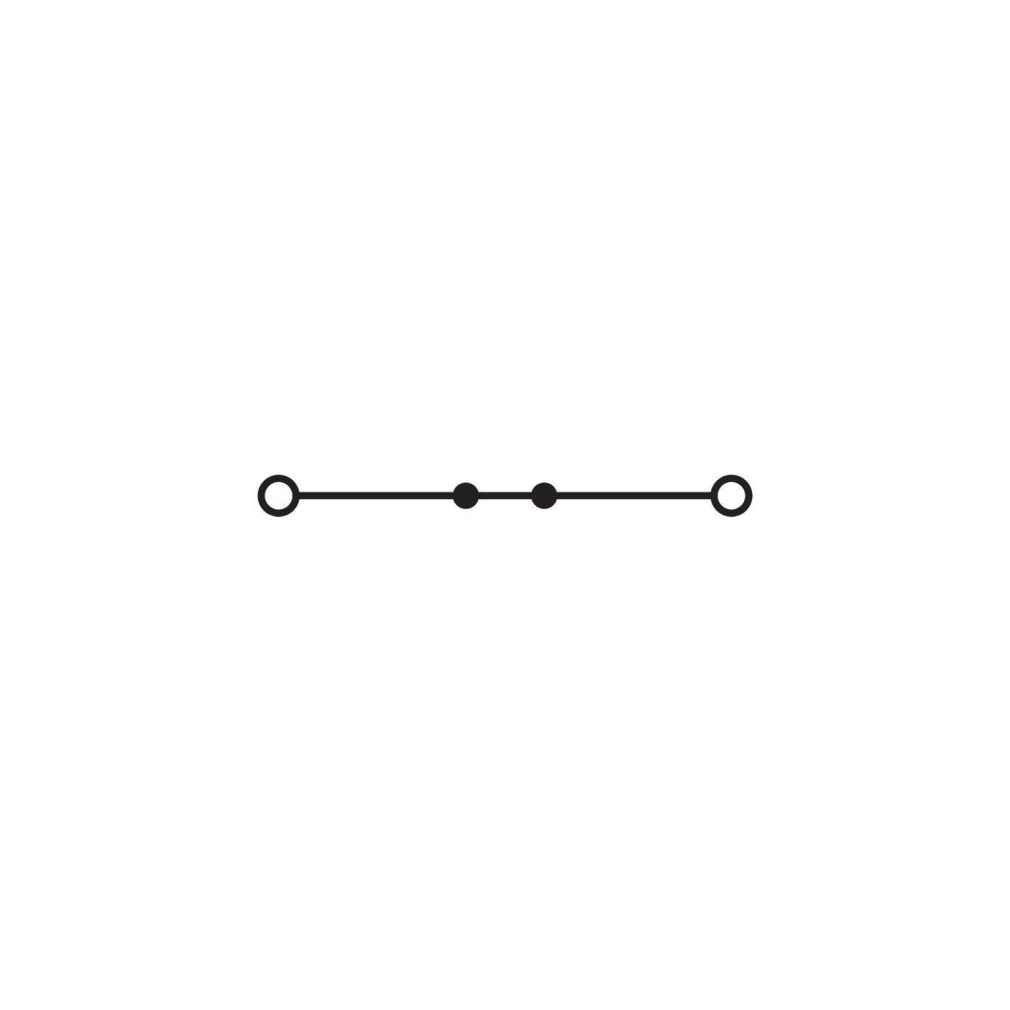

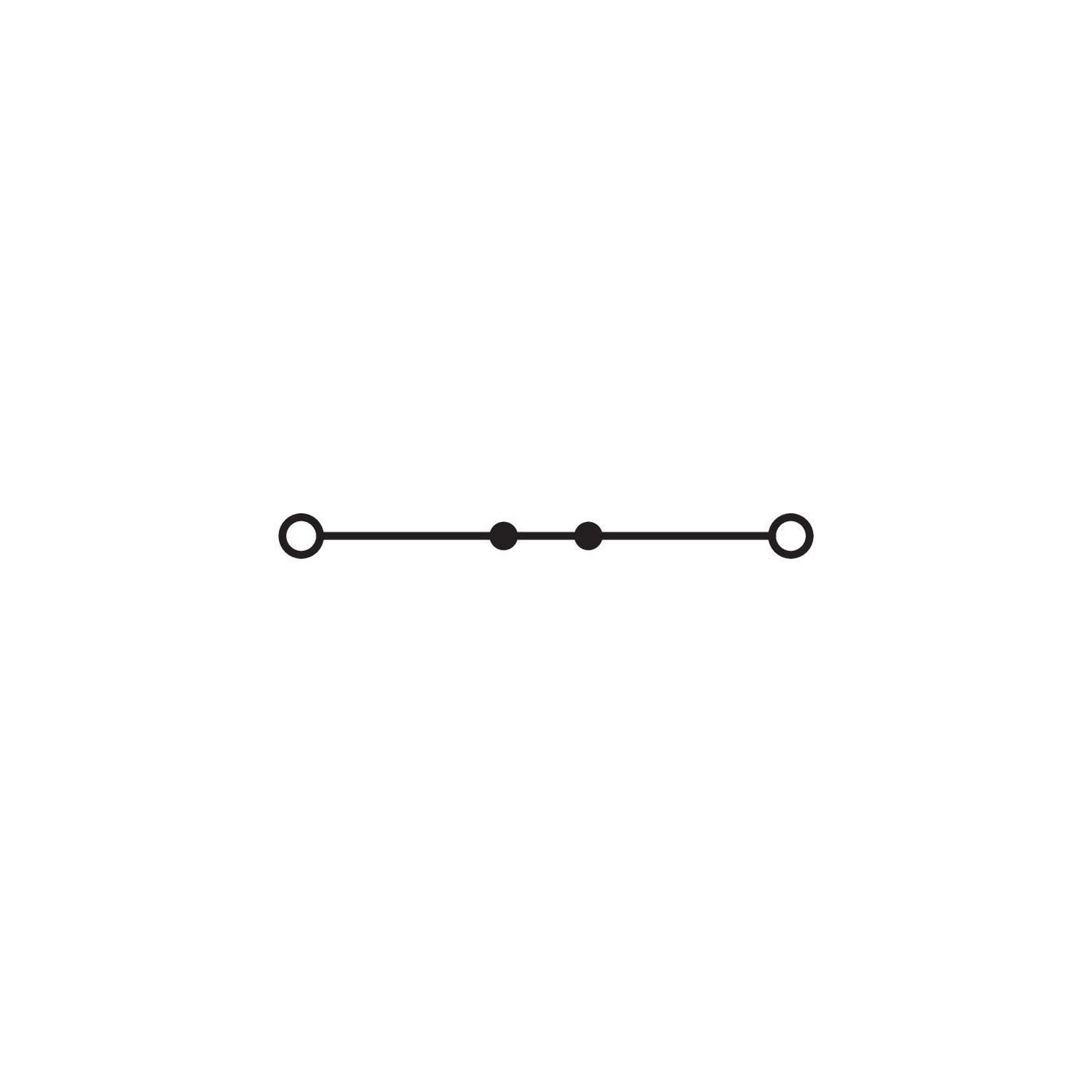

Wago 2000-1201 2 vezetékes átmenő sorkapocs, 1 mm², Push-in CAGE CLAMP®, Ex e II, oldalsó és középső jelölés, DIN 35 x 15 és 35 x 7,5 sínhez, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2000-1201 |
| GTIN / EAN | 4045454966768 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| A legnagyobb keresztmetszethez tartozó áram, III/2 és II/2 | – |
| UL 1059; B és C felhasználási csoport | 600 V; 15 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Névleges feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A |
| CSA 22.2 No 158; D felhasználási csoport | Névleges feszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,4338 W |
| A veszteségi adat névleges árama | 13,5 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
| Robbanásvédelmi kiértékelés | ATEX: PTB 11 ATEX 1041 U / IECEx: PTB 11.0093U (Ex eb IIC Gb) |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Veszteség (max.) Pl (max.) megjegyzése | 90 V AC / 24 V DC; 5 A |
| Robbanásvédelmi alkalmazási hivatkozás | Downloads → Documentation → Additional Information: Technical Section / Technical Explications |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalási pozíciók száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Tömör rézvezető; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 48,5 mm / 1,909 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,079 MJ |
| Tömeg | 3,6 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Mélység | 39,5 mm / 1,555 inch |
| Méretábra további vízszintes mérete | 19,9 mm |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített teszt. |
| Összevont frekvenciamező értékei | f₁ = 5 Hz … f₂ = 150 Hz; f₁ = 5 Hz … f₂ = 150 Hz. |
| Összevont gyorsulási mező értékei | 0,101 g; 0,572 g; 5 g. Mindháromnál a minden tengelyre alkalmazott legmagasabb tesztelési erő szerepel. |
| Összevont tengelyenkénti tesztidők | 10 perc; 5 óra. |
| Összevont tesztelési irányok | X, Y és Z tengely; X, Y és Z tengely; X, Y és Z tengely. |
| Működési teszt ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített teszt. |
| Kibővített teszt ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített teszt; fél szinusz; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7962 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 2130762 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-125928 |
| UL | Underwriters Laboratories Inc. UL 1059 E45172 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - Railway Ready |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 20-HG1941090-PDA |
| BV | Bureau Veritas S.A. EN 60947 38586/B0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register EN 60947 91/20112(E10) |
| AEx | Underwriters Laboratories Inc. UL 60079 E185892 (AEx eb IIC illetve Ex eb IIC) |
| ATEX | Physikalisch Technische Bundesanstalt EN 60079 PTB 11 ATEX 1041 U (II 2 G Ex eb IIC Gb illetve I M 2 Ex eb I Mb) |
| CCC | CNEX GB/T 3836.3 2020312313000182 (Ex eb IIC Gb, Ex eb I Mb) |
| EAC | Brjansker Zertifizierungsstelle TP TC 012/2011 RU C-DE.AM02. B.00127/19 (Ex e IIC Gb U) |
| IECEx | Physikalisch Technische Bundesanstalt IEC 60079 IECEx PTB 11.0093U (Ex e IIC Gb vagy Ex e I Mb) |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1292 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1291 | Vég- és válaszlap; 0,7 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; 1,00 mm²; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; 1,00 mm²; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; 1,00 mm²; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; 1,00 mm²; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; 1,00 mm²; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; 1,00 mm²; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; 1,00 mm²; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; 1,00 mm²; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; 1,00 mm²; szürke |
| 2000-511 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; 1,00 mm²; szürke |
| 2000-510 | TOPJOB® S L-típus vizsgálódugó-modul; moduláris; áthidalási pont nyílásaihoz; 1,00 mm²; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; legfeljebb 2,5 mm²; vizsgálóvezetékek szerszám nélküli csatlakoztatásához; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2000-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-191 | Csoportjelölő-tartó; szürke |
| 2009-113 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printerhez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
Kezelés és ellenőrzés
| Tömör vezeték közvetlen push-in bekötése | A tömör rézvezetéket a saját 0,5–1,5 mm² / 20–16 AWG push-in tartományban szerszám nélkül nyomd be. A kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezetéket ír le; ez a tömör vezetékekre vonatkozik, a megadott tartományon belül. |
|---|---|
| Érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése | Az érvéghüvelyes finom elemi szálas rézvezetéket a saját 0,5–0,75 mm² / 20–18 AWG közvetlen push-in tartományban nyomd be. A szigetelt érvéghüvelyes bekötés általános tartománya 0,14–0,75 mm² / 24–18 AWG. |
| Vezeték behelyezése működtetőszerszámmal | Az érvéghüvely nélküli finom elemi szálas vezetékhez és a közvetlenül be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszámot használj. A kapocspont nyitásához a szerszámot függőlegesen helyezd be. A vezetékbevezetés szöge a bekötési pontnál kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé helyezd, majd emeld ki az áthidalót. Legfeljebb öt kontaktus esetén középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalon használd. |
| Egyedi áthidaló kialakítása | Az áthidalási kontaktusok megbontásával és eltávolításával egyedi áthidaló készíthető a 2000, 2001, 2002 és 2004 sorozathoz. |
| Csillag- és deltaáthidaló | A csillagpont-áthidaló csillagpont, a deltaáthidaló deltakonfiguráció létrehozására készült, TOPJOB S sorkapcsokkal ellátott motoralaplapokhoz. |
| Moduláris csatlakozók és vizsgálat | A moduláris TOPJOB S csatlakozó a sorkapoccsal azonos vezetékméretet fogad. A csatlakozó 2 mm Ø vizsgálókontaktusa kétpólusú feszültségmérővel történő vizsgálathoz való. |
| Vezetékáthidaló behelyezése és eltávolítása | A 2009-402 vezetékáthidalót ütközésig nyomd a sorkapocsba. Újrahuzalozáskor a kialakított bemetszésnél működtetőszerszámmal emeld ki. |
| Vizsgálóadapter 2009-174 | CAT I kivitel, 4 mm Ø dugóhoz; kompatibilis a 2000–2016 sorozatokkal. |
| Vizsgálóadapter 2009-182 | Legfeljebb 2,5 mm² (12 AWG) méretű vizsgálóvezetékek szerszám nélküli csatlakoztatásához; kompatibilis a 2000–2016 sorozatokkal. |
| WMB Inline jelölő | Pattintsd a WMB Inline jelölőt a jelölősávba. |
| Csoportjelölőtartó korlátozása | A 2009-193 csoportjelölőtartó a 2001–2016 sorozatú TOPJOB S sorkapcsokhoz való; véglapon ne használd. |
Áthidalórendszer
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla aljzat, CrNi-acél rugó és tiszta elektrolitikus réz áthidalóérintkező. Az áthidaló a sorkapocs teljes névleges áramát továbbítja; a rendszer földelő sorkapcsok közösítésére is használható. |
|---|---|
| Áthidalás Ex e II alkalmazásban | Ex e II alkalmazásban áthidalóval 12 A névleges áramot vegyél figyelembe. |
Ex e II és Ex i elválasztási feltételek
| Ex e II / Ex i elválasztás | Az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot helyezz. A sorkapcsok és az elválasztólapok mozgatható lábai azonos irányba nézzenek; a két sorkapocssáv között elválasztólap legyen. |
|---|---|
| Feszültség alatt álló részek távolsága | Az EN 50020 szerinti Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. A közös DIN-sínen elhelyezett sávok Ex e/Ex i elválasztója helytakarékos megoldás. |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-20 |
|---|---|
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 8.0 | EC000897 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.01.14. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2000-1201 2 vezetékes átmenő sorkapocs, 1 mm², Push-in CAGE CLAMP®, Ex e II, oldalsó és középső jelölés, DIN 35 x 15 és 35 x 7,5 sínhez, szürke használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz; 9–11 mm csupaszolási hosszal.
| Tömör rézvezető | 0,14–1,5 mm² / 24–16 AWG |
|---|---|
| Tömör rézvezető; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Finom elemi szálas rézvezető | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas rézvezető; érvéghüvellyel; közvetlen push-in bekötés | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
Kezelés és ellenőrzés
| Tömör vezeték közvetlen push-in bekötése | A tömör rézvezetéket a saját 0,5–1,5 mm² / 20–16 AWG push-in tartományban szerszám nélkül nyomd be. A kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezetéket ír le; ez a tömör vezetékekre vonatkozik, a megadott tartományon belül. |
|---|---|
| Érvéghüvelyes finom elemi szálas vezeték közvetlen push-in bekötése | Az érvéghüvelyes finom elemi szálas rézvezetéket a saját 0,5–0,75 mm² / 20–18 AWG közvetlen push-in tartományban nyomd be. A szigetelt érvéghüvelyes bekötés általános tartománya 0,14–0,75 mm² / 24–18 AWG. |
| Vezeték behelyezése működtetőszerszámmal | Az érvéghüvely nélküli finom elemi szálas vezetékhez és a közvetlenül be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszámot használj. A kapocspont nyitásához a szerszámot függőlegesen helyezd be. A vezetékbevezetés szöge a bekötési pontnál kisebb mint 15°. |
| Dugaszolható áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé helyezd, majd emeld ki az áthidalót. Legfeljebb öt kontaktus esetén középre helyezd a szerszámot; ötnél több kontaktusnál felváltva mindkét oldalon használd. |
| Egyedi áthidaló kialakítása | Az áthidalási kontaktusok megbontásával és eltávolításával egyedi áthidaló készíthető a 2000, 2001, 2002 és 2004 sorozathoz. |
| Csillag- és deltaáthidaló | A csillagpont-áthidaló csillagpont, a deltaáthidaló deltakonfiguráció létrehozására készült, TOPJOB S sorkapcsokkal ellátott motoralaplapokhoz. |
| Moduláris csatlakozók és vizsgálat | A moduláris TOPJOB S csatlakozó a sorkapoccsal azonos vezetékméretet fogad. A csatlakozó 2 mm Ø vizsgálókontaktusa kétpólusú feszültségmérővel történő vizsgálathoz való. |
| Vezetékáthidaló behelyezése és eltávolítása | A 2009-402 vezetékáthidalót ütközésig nyomd a sorkapocsba. Újrahuzalozáskor a kialakított bemetszésnél működtetőszerszámmal emeld ki. |
| Vizsgálóadapter 2009-174 | CAT I kivitel, 4 mm Ø dugóhoz; kompatibilis a 2000–2016 sorozatokkal. |
| Vizsgálóadapter 2009-182 | Legfeljebb 2,5 mm² (12 AWG) méretű vizsgálóvezetékek szerszám nélküli csatlakoztatásához; kompatibilis a 2000–2016 sorozatokkal. |
| WMB Inline jelölő | Pattintsd a WMB Inline jelölőt a jelölősávba. |
| Csoportjelölőtartó korlátozása | A 2009-193 csoportjelölőtartó a 2001–2016 sorozatú TOPJOB S sorkapcsokhoz való; véglapon ne használd. |
Áthidalási feltétel
| Áthidalórendszer | Közösítődugó és aljzat elve; dupla aljzat, CrNi-acél rugó és tiszta elektrolitikus réz áthidalóérintkező. Az áthidaló a sorkapocs teljes névleges áramát továbbítja; a rendszer földelő sorkapcsok közösítésére is használható. |
|---|---|
| Áthidalás Ex e II alkalmazásban | Ex e II alkalmazásban áthidalóval 12 A névleges áramot vegyél figyelembe. |
Ex e II és Ex i elválasztási feltételek
| Ex e II / Ex i elválasztás | Az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot helyezz. A sorkapcsok és az elválasztólapok mozgatható lábai azonos irányba nézzenek; a két sorkapocssáv között elválasztólap legyen. |
|---|---|
| Feszültség alatt álló részek távolsága | Az EN 50020 szerinti Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolságot kell tartani. A közös DIN-sínen elhelyezett sávok Ex e/Ex i elválasztója helytakarékos megoldás. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
