Jellemzők: Kapcsolóüzemű tápegység Természetes hőleadás vízszintes beszerelés esetén Vezérlőszekrényben történő felhasználáshoz Alkalmas soros és párhuzamos működtetéshez is Elektromosan leválasztott kimeneti feszültség (SELV) az EN 60335-1 és az UL 60950-1 szerint; PELV az EN 60204 szerint Eltérő pozíciókban rögzíthető DIN-35 kalapsínre Kábelkötegelővel közvetlenül szerelőlapra rögzíthető
A Wago 787-1712 Eco tápegység egyfázisú bemenetből 24 V DC SELV kimenetet biztosít. Névleges kimeneti árama 110–240 V AC bemenetnél 2,5 A, 100–240 V AC bemenetnél 2 A; névleges teljesítménye 60 W. Kimenete 22–26 V DC között állítható, működését zöld DC OK LED jelzi. Vezérlőszekrénybe, természetes hőleadással történő használathoz készült.
Bemeneti adatok
| Fázisszám | 1 |
|---|---|
| Névleges bemeneti feszültség | 1 × 100–240 V AC |
| Bemeneti feszültségtartomány | 1 × 90–264 V AC; 125–375 V DC |
| Frekvenciatartomány | 47–63 Hz; 0 Hz |
| Bemeneti áram | ≤0,6 A (230 V AC); ≤1,2 A (115 V AC) |
| Szivárgóáram | ≤1,5 mA |
| Bekapcsolási áram | ≤18 A |
| PFC | Passzív |
| Hálózati kimaradás áthidalása | ≥10 ms (230 V AC) |
Kimenet, jelzés és biztosítás
| Névleges kimeneti feszültség | 24 V DC, SELV |
|---|---|
| Állítható kimeneti tartomány | 22–26 V DC |
| Alapbeállítás | 24 V DC |
| Névleges kimeneti áram, 110–240 V AC bemenet | 24 V DC mellett 2,5 A |
| Névleges kimeneti áram, 100–240 V AC bemenet | 24 V DC mellett 2 A |
| Névleges kimeneti teljesítmény | 60 W |
| Megengedett eltérés | ≤1% |
| Maradék hullámosság | ≤200 mV, csúcstól csúcsig |
| Túlterhelés | Állandó teljesítményű tartomány: 1,05–1,4 × névleges kimeneti áram; rövidzárnál vagy tartós túlterhelésnél kikapcsolás és automatikus újraindítás |
| Állapotjelzés | 1 zöld DC OK LED, kimeneti feszültségjelzés |
| Veszteség | ≤12 W; 230 V AC, 24 V DC, 2,5 A |
| Jellemző hatásfok | 88%; 230 V AC, 2,5 A DC |
| Belső biztosító | F 2 A / 250 V AC |
| DC-bemenet biztosítása | Külső DC-biztosító szükséges |
| Ajánlott előtétvédelem | B6 vagy B10 kismegszakító |
Védelem és működés
| Primer–szekunder szigetelési feszültség | 4,242 kV DC |
|---|---|
| Primer–GND szigetelési feszültség | 2,2 kV DC |
| Szekunder–GND szigetelési feszültség | 0,7 kV DC |
| Érintésvédelmi osztály | I |
| Védettség | IP20, EN60529 |
| Visszatáplálási feszültséghatár | ≤30 V DC |
| Túlfeszültségi kategória | II |
| Szennyezettségi fok | 2 |
| Primer tranziensvédelem | Varisztor |
| Rövidzár- és üresjárásállóság | Igen |
| Párhuzamos működés | Igen |
| Soros működés a magyar adatlap szerint | Két azonos típusú készülékkel |
| MTBF az IEC61709 szerint | >300 000 h; statisztikai adat, nem élettartam-garancia |
| SELV / PELV | SELV: EN60335-1 és UL60950-1; PELV: EN60204 |
Csatlakozás, méretek és környezet

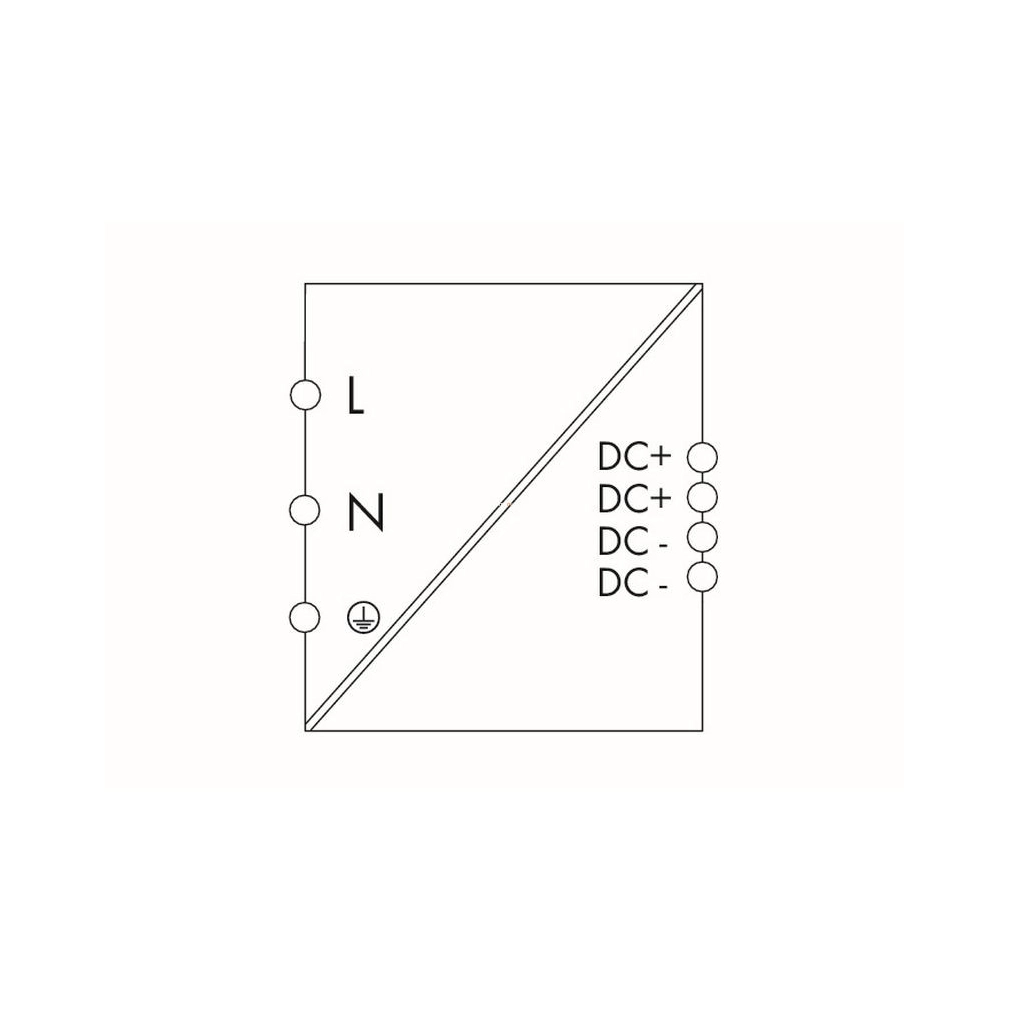

| Csatlakozás | Bemenet/kimenet; WAGO236, CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolás a magyar adatlap szerint | 6–7 mm / 0,24–0,28 inch |
| Bemeneti pontok | L, N és PE; a kézikönyvben fekete, hárompólusú kapocssor |
| Kimeneti pontok | DC+, DC+, DC−, DC−; a kézikönyvben kék, négypólusú kapocssor |
| Szélesség | 40 mm / 1,575 inch |
| Magasság | 90 mm / 3,543 inch |
| Mélység a DIN-sín felső élétől | 99 mm / 3,898 inch |
| Rögzítés | DIN35-sín; csavaros rögzítés |
| Szerelőlapos jellemző | A magyar jellemzőlista kábelkötegelős közvetlen szerelőlapos rögzítést is említ; a kézikönyv külön csavaradapteres megoldást ír le. |
| Tűzterhelés | 0,118 MJ |
| Tömeg a magyar adatlap szerint | 300 g |
| Hőleadás | Természetes konvekció, vízszintes beszerelésnél |
| Működési hőmérséklet | −20…+60 °C |
| Tárolási hőmérséklet a magyar adatlap szerint | −25…+75 °C |
| Relatív páratartalom | 10–95%, páralecsapódás nélkül |
| Teljesítménycsökkentés a magyar adatlap szerint | −4%/K +45 °C felett |
| Klímaosztály | 3K3, EN60721 |
| Csomagolási egység | 1 db |
| Csomagolás | Doboz |
Eltérő gyártói adatok és alkalmazási feltételek
| Csupaszolási hossz | A magyar adatlap 6–7 mm-t, a saját szerelési útmutató 236-os kapcsaihoz 5–6 mm-t (0,20–0,24 inch) közöl. A két érték eltér; az adott készülékhez tartozó érvényes kapocsjelölést és gyári dokumentációt kell egyeztetni a vezeték előkészítése előtt. |
|---|---|
| Soros készülékszám | A magyar adatlap két azonos típust nevez meg, míg a saját szerelési útmutató legfeljebb négy készüléket említ. Ez eltérés, ezért négy készülék soros kapcsolása innen nem hagyható jóvá. |
| Tárolási tartomány | Magyar adatlap: −25…+75 °C; saját szerelési útmutató: −25…+70 °C. |
| MTBF módszere | Magyar adatlap: >300 000 h az IEC61709 szerint; útmutató: >100 000 h a MIL-HDBK-217 szerint. Külön számítási módszerhez tartozó értékek. |
| Szigetelési vizsgálatok | A magyar adatlap DC-adatain túl a kézikönyv AC 1,5 kV bemenet–PE, AC 3,0 kV bemenet–kimenet és AC 0,5 kV kimenet–PE értéket ad meg. A DC- és AC-adatok külön vizsgálati adatok. |
| Kimeneti mínusz földelése | A saját útmutató 3. fejezete földelést ír elő az EN62368-1 és EN60204-1 szerint; az 5.2 fejezet megengedő megfogalmazást használ. A 3. fejezet biztonsági feltételét az 5.2 nem oldja fel. |
| Szivárgóáram eltérése | Magyar adatlap: ≤1,5 mA; saját útmutató: <3,5 mA 230 V AC-nál. Külön gyártói adatok, eltérő határértékkel. |
| Eltérő beépítési helyzet ajánlása | Eltérő beépítési helyzet saját felelősségre választható. A német és angol útmutató is legfeljebb 50% kimeneti teljesítményt és +45 °C környezetet ajánl; a szomszédos részekhez előírt minimális távolságot meg kell tartani. |
| Bemeneti áram eltérő mérési feltételei | Magyar adatlap: ≤0,6 A 230 V AC-nál és ≤1,2 A 115 V AC-nál. A kézikönyv 100 V AC és névleges terhelés mellett <1,8 A-t ad meg. A különböző bemeneti feltételekhez tartozó áramok külön adatok. |
Saját szerelési útmutató kiegészítő adatai
| Saját kézikönyv típusa | 787-1712; https://www.wago.com/hu/download/public/19787-de-en-V15/s07871712_00000000_0xx.pdf |
|---|---|
| Névleges DC-bemenet / teljes tartomány | 140–340 V DC / 125–375 V DC; külső DC-biztosítóval |
| Névleges hálózati frekvencia | 50–60 Hz; megengedett tartomány 47–63 Hz |
| Teljesítménytényező | >0,45 (230 V AC és névleges terhelés) |
| Kis bemeneti feszültségű vizsgálati teljesítmény | 48 W (100–240 V AC, +45 °C); a névleges nagyobb érték 60 W (110–240 V AC, +45 °C) |
| Pontosan jelölt határértékek | Útmutató: bemeneti áram <1,8 A (100 V AC, névleges terhelés), bekapcsolási áram <18 A (230 V AC), szivárgóáram <3,5 mA (230 V AC), áthidalási idő >10 ms (230 V AC), hullámosság <200 mVpp. A magyar adatlap ≤/≥ jelölései fent külön szerepelnek. |
| Veszteség minősítése | A magyar adatlap ≤12 W-ot, az útmutató tipikusan 12 W-ot ír azonos 230 V AC, 24 V DC, 2,5 A feltétellel. |
| Hőmérsékleti együttható | <±0,05%/K; −10…+50 °C |
| Rezgés / lökés | 0,7 g az EN60068-2-6; 15 g az EN60068-2-27 szerint |
| Teljesítménynövelő párhuzamos működés | Legfeljebb két azonos típusú tápegység; külső sorkapcsokkal, közel azonos kimeneti feszültséggel és vezetéki ellenállással |
| Vezetékméretezés terhelési feltétele | Körülbelül 1,6 × névleges kimeneti áram lehetőségét figyelembe kell venni. |
| Zöld DC OK LED küszöbe | Uout >21 V DC |
| AC-bemeneti görbe | 90 V-nál 80% terhelés; 100–264 V között 100%; 100 V AC alatt −2%/V |
| DC-bemeneti görbe | 125 V-nál 80% terhelés; 140–375 V között 100% |
| Hőmérsékleti görbe | −20…+45 °C:100%; +60 °C:40%; köztes szakasz −4%/K. |
| Túlterhelési rajz jelölései | 100%, 105%, 140%, 160%; a folytonos állandó teljesítményű szakasz és a szaggatott folytatás jellegrajz. Nem új névleges áramadat. |
| Időeltolásos kapcsolási példa | Három 787-17xx, K1/K2/K3 segédrelé és RL1/RL2/RL3 terhelés. A bemeneti késleltetett bekapcsolás példája, nem három készülék megengedett párhuzamos kimeneti kapcsolása. |
| Hűtési távolság mérési feltétele | 15 mm balra/jobbra, 70 mm felül/alul; természetes konvekció, vízszintes beépítés, +60 °C, 230 V AC, 24 W kimeneti teljesítmény mellett |
| Belső és külső melegedés | Egyes belső elemek >100 °C; a burkolat >60 °C lehet. |
| Útmutató szabványhivatkozásai | EN62368-1:2014+A11:2017; EN60335-1:2012; EMC-kibocsátás és zavartűrés EN61204-3:2000 |
| Jellemző hatásfok a saját útmutató szerint | 88% (230 V AC és névleges terhelés) |
| Üzemi hang | A működési módtól függően hallható üzemi zaj keletkezhet. |
Beépítési és biztonsági feltételek
| Képesítés és feszültségmentesítés | A szerelést, üzembe helyezést, működtetést és karbantartást szakképzett személy végezze. Szerelés és bekötés kizárólag feszültségmentes állapotban. |
|---|---|
| Beépítési környezet | Csak száraz környezet; DIN35 az EN60715 szerint; csak szerszámmal nyitható IP54 burkolat; legfeljebb 2. szennyezettségi fok. |
| Vezeték hőállósága | Csak rézvezető, legalább 105 °C hőállósággal; PE legalább 2,5 mm². |
| Tranziens és leválasztás | A tranziens zavarást a névleges csúcsfeszültség 140%-os határa szerint korlátozni kell. Az EN60335-1 szerint minden pólust leválasztó kapcsoló szükséges a rögzített vezetékezésben. |
| Hűtés és helyzet | Vízszintes beépítés: levegő alul be, felül ki. Más helyzet saját felelősségre, a gyártó ajánlása szerint legfeljebb 50% kimeneti teljesítménnyel és +45 °C környezettel; a minimális távolságokat meg kell tartani. |
| Rendkívüli környezet | Ionizáló sugárzás, por, maró gőz/gáz, erős elektromos/mágneses tér vagy külön felügyeletet igénylő létesítmény esetén kiegészítő intézkedés szükséges, például megfelelő szekrény vagy ház. |
| Kezelés és karbantartás | Az alkatrészeket ne hajlítsd, a szigetelési távolságot ne változtasd, érintkezőket ne érints. Védd portól, nedvességtől, sugárzástól és agresszív vegyszerektől. |
| Felügyelet | Csökkent képességű vagy tapasztalatlan személy csak felügyelettel/oktatással használhatja. Gyermek ne játsszon vele; tisztítás és felhasználói karbantartás gyermek által csak felügyelettel történhet. |
| Beépített gép | A gép rendeltetésszerű működtetése csak a gép megfelelőségének megállapítása után; EN60204, az alkalmazható villamos és EMC-előírások betartásával. Az útmutató történeti hivatkozásai: 2006/95/EG, 2006/42/EG, 2004/108/EG; ezek nem önálló aktuális jogszabálytanácsok. |
Szabványok és jóváhagyások
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok | EN61204-3; EN60335-1; EN62368-1; UL60950-1; UL508; SEMI F47 |
| EAC | GZO Almaty Standart; TP TC004/2011; EAC CoC03078 |
| EAC | GZO Almaty Standart; TP TC020/2011; EAC CoC03081 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| MFD for SEMI F47 | WAGO GmbH & Co. KG |
| UL | Underwriters Laboratories Inc.; UL508; E255817 |
| UR | Underwriters Laboratories Inc.; UL60950-1; E255815 |
Opcionális kiegészítők
| 210-769 | Csavarhúzó; zöld |
|---|---|
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| SCIP – Bulgária | 7d2334e6-553b-4c2b-a393-ffe26f33c4cc |
| SCIP – Csehország | 5e2d347c-a5a6-461e-b623-4c39a501d484 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a kimeneti áram?
2,5 A 110–240 V AC, 2 A 100–240 V AC bemenet és 24 V DC kimenet esetén.
Közvetlenül a kimeneti kapcsokon párhuzamosítható?
Nem. A saját útmutató külső sorkapcsokat ír elő, legfeljebb két azonos típussal.
Mekkora a csupaszolás?
A magyar adatlap 6–7 mm-t, a saját útmutató 5–6 mm-t közöl; a két adatot az adott készülék érvényes kapocsjelölésével kell egyeztetni.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-1712
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
300 g/db
Cikkszám
4055143372466
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-1712 Eco kapcsolóüzemű tápegység, 1 fázisú, 24 V DC, 2,5 A, DC-OK LED műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-1712 |
| GTIN / EAN | 4055143372466 |
| Terméktípus | Eco egyfázisú kapcsolóüzemű tápegység |
Bemeneti adatok
| Fázisszám | 1 |
|---|---|
| Névleges bemeneti feszültség | 1 × 100–240 V AC |
| Bemeneti feszültségtartomány | 1 × 90–264 V AC; 125–375 V DC |
| Frekvenciatartomány | 47–63 Hz; 0 Hz |
| Bemeneti áram | ≤0,6 A (230 V AC); ≤1,2 A (115 V AC) |
| Szivárgóáram | ≤1,5 mA |
| Bekapcsolási áram | ≤18 A |
| PFC | Passzív |
| Hálózati kimaradás áthidalása | ≥10 ms (230 V AC) |
Kimenet, jelzés és biztosítás
| Névleges kimeneti feszültség | 24 V DC, SELV |
|---|---|
| Állítható kimeneti tartomány | 22–26 V DC |
| Alapbeállítás | 24 V DC |
| Névleges kimeneti áram, 110–240 V AC bemenet | 24 V DC mellett 2,5 A |
| Névleges kimeneti áram, 100–240 V AC bemenet | 24 V DC mellett 2 A |
| Névleges kimeneti teljesítmény | 60 W |
| Megengedett eltérés | ≤1% |
| Maradék hullámosság | ≤200 mV, csúcstól csúcsig |
| Túlterhelés | Állandó teljesítményű tartomány: 1,05–1,4 × névleges kimeneti áram; rövidzárnál vagy tartós túlterhelésnél kikapcsolás és automatikus újraindítás |
| Állapotjelzés | 1 zöld DC OK LED, kimeneti feszültségjelzés |
| Veszteség | ≤12 W; 230 V AC, 24 V DC, 2,5 A |
| Jellemző hatásfok | 88%; 230 V AC, 2,5 A DC |
| Belső biztosító | F 2 A / 250 V AC |
| DC-bemenet biztosítása | Külső DC-biztosító szükséges |
| Ajánlott előtétvédelem | B6 vagy B10 kismegszakító |
Védelem és működés
| Primer–szekunder szigetelési feszültség | 4,242 kV DC |
|---|---|
| Primer–GND szigetelési feszültség | 2,2 kV DC |
| Szekunder–GND szigetelési feszültség | 0,7 kV DC |
| Érintésvédelmi osztály | I |
| Védettség | IP20, EN60529 |
| Visszatáplálási feszültséghatár | ≤30 V DC |
| Túlfeszültségi kategória | II |
| Szennyezettségi fok | 2 |
| Primer tranziensvédelem | Varisztor |
| Rövidzár- és üresjárásállóság | Igen |
| Párhuzamos működés | Igen |
| Soros működés a magyar adatlap szerint | Két azonos típusú készülékkel |
| MTBF az IEC61709 szerint | >300 000 h; statisztikai adat, nem élettartam-garancia |
| SELV / PELV | SELV: EN60335-1 és UL60950-1; PELV: EN60204 |
Csatlakozás, méretek és környezet

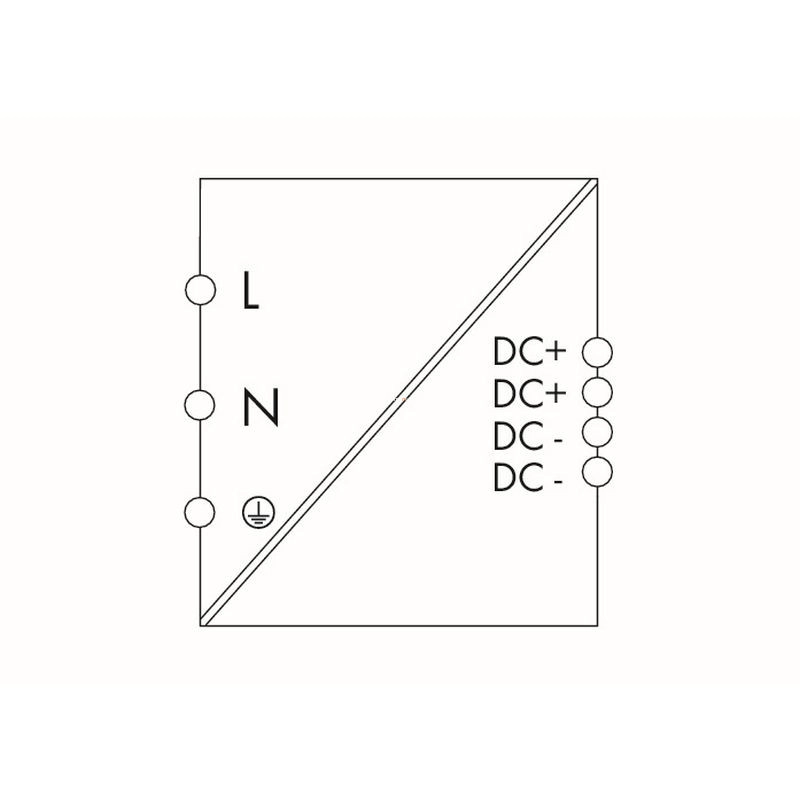

| Csatlakozás | Bemenet/kimenet; WAGO236, CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolás a magyar adatlap szerint | 6–7 mm / 0,24–0,28 inch |
| Bemeneti pontok | L, N és PE; a kézikönyvben fekete, hárompólusú kapocssor |
| Kimeneti pontok | DC+, DC+, DC−, DC−; a kézikönyvben kék, négypólusú kapocssor |
| Szélesség | 40 mm / 1,575 inch |
| Magasság | 90 mm / 3,543 inch |
| Mélység a DIN-sín felső élétől | 99 mm / 3,898 inch |
| Rögzítés | DIN35-sín; csavaros rögzítés |
| Szerelőlapos jellemző | A magyar jellemzőlista kábelkötegelős közvetlen szerelőlapos rögzítést is említ; a kézikönyv külön csavaradapteres megoldást ír le. |
| Tűzterhelés | 0,118 MJ |
| Tömeg a magyar adatlap szerint | 300 g |
| Hőleadás | Természetes konvekció, vízszintes beszerelésnél |
| Működési hőmérséklet | −20…+60 °C |
| Tárolási hőmérséklet a magyar adatlap szerint | −25…+75 °C |
| Relatív páratartalom | 10–95%, páralecsapódás nélkül |
| Teljesítménycsökkentés a magyar adatlap szerint | −4%/K +45 °C felett |
| Klímaosztály | 3K3, EN60721 |
| Csomagolási egység | 1 db |
| Csomagolás | Doboz |
Eltérő gyártói adatok és alkalmazási feltételek
| Csupaszolási hossz | A magyar adatlap 6–7 mm-t, a saját szerelési útmutató 236-os kapcsaihoz 5–6 mm-t (0,20–0,24 inch) közöl. A két érték eltér; az adott készülékhez tartozó érvényes kapocsjelölést és gyári dokumentációt kell egyeztetni a vezeték előkészítése előtt. |
|---|---|
| Soros készülékszám | A magyar adatlap két azonos típust nevez meg, míg a saját szerelési útmutató legfeljebb négy készüléket említ. Ez eltérés, ezért négy készülék soros kapcsolása innen nem hagyható jóvá. |
| Tárolási tartomány | Magyar adatlap: −25…+75 °C; saját szerelési útmutató: −25…+70 °C. |
| MTBF módszere | Magyar adatlap: >300 000 h az IEC61709 szerint; útmutató: >100 000 h a MIL-HDBK-217 szerint. Külön számítási módszerhez tartozó értékek. |
| Szigetelési vizsgálatok | A magyar adatlap DC-adatain túl a kézikönyv AC 1,5 kV bemenet–PE, AC 3,0 kV bemenet–kimenet és AC 0,5 kV kimenet–PE értéket ad meg. A DC- és AC-adatok külön vizsgálati adatok. |
| Kimeneti mínusz földelése | A saját útmutató 3. fejezete földelést ír elő az EN62368-1 és EN60204-1 szerint; az 5.2 fejezet megengedő megfogalmazást használ. A 3. fejezet biztonsági feltételét az 5.2 nem oldja fel. |
| Szivárgóáram eltérése | Magyar adatlap: ≤1,5 mA; saját útmutató: <3,5 mA 230 V AC-nál. Külön gyártói adatok, eltérő határértékkel. |
| Eltérő beépítési helyzet ajánlása | Eltérő beépítési helyzet saját felelősségre választható. A német és angol útmutató is legfeljebb 50% kimeneti teljesítményt és +45 °C környezetet ajánl; a szomszédos részekhez előírt minimális távolságot meg kell tartani. |
| Bemeneti áram eltérő mérési feltételei | Magyar adatlap: ≤0,6 A 230 V AC-nál és ≤1,2 A 115 V AC-nál. A kézikönyv 100 V AC és névleges terhelés mellett <1,8 A-t ad meg. A különböző bemeneti feltételekhez tartozó áramok külön adatok. |
Saját szerelési útmutató kiegészítő adatai
| Saját kézikönyv típusa | 787-1712; https://www.wago.com/hu/download/public/19787-de-en-V15/s07871712_00000000_0xx.pdf |
|---|---|
| Névleges DC-bemenet / teljes tartomány | 140–340 V DC / 125–375 V DC; külső DC-biztosítóval |
| Névleges hálózati frekvencia | 50–60 Hz; megengedett tartomány 47–63 Hz |
| Teljesítménytényező | >0,45 (230 V AC és névleges terhelés) |
| Kis bemeneti feszültségű vizsgálati teljesítmény | 48 W (100–240 V AC, +45 °C); a névleges nagyobb érték 60 W (110–240 V AC, +45 °C) |
| Pontosan jelölt határértékek | Útmutató: bemeneti áram <1,8 A (100 V AC, névleges terhelés), bekapcsolási áram <18 A (230 V AC), szivárgóáram <3,5 mA (230 V AC), áthidalási idő >10 ms (230 V AC), hullámosság <200 mVpp. A magyar adatlap ≤/≥ jelölései fent külön szerepelnek. |
| Veszteség minősítése | A magyar adatlap ≤12 W-ot, az útmutató tipikusan 12 W-ot ír azonos 230 V AC, 24 V DC, 2,5 A feltétellel. |
| Hőmérsékleti együttható | <±0,05%/K; −10…+50 °C |
| Rezgés / lökés | 0,7 g az EN60068-2-6; 15 g az EN60068-2-27 szerint |
| Teljesítménynövelő párhuzamos működés | Legfeljebb két azonos típusú tápegység; külső sorkapcsokkal, közel azonos kimeneti feszültséggel és vezetéki ellenállással |
| Vezetékméretezés terhelési feltétele | Körülbelül 1,6 × névleges kimeneti áram lehetőségét figyelembe kell venni. |
| Zöld DC OK LED küszöbe | Uout >21 V DC |
| AC-bemeneti görbe | 90 V-nál 80% terhelés; 100–264 V között 100%; 100 V AC alatt −2%/V |
| DC-bemeneti görbe | 125 V-nál 80% terhelés; 140–375 V között 100% |
| Hőmérsékleti görbe | −20…+45 °C:100%; +60 °C:40%; köztes szakasz −4%/K. |
| Túlterhelési rajz jelölései | 100%, 105%, 140%, 160%; a folytonos állandó teljesítményű szakasz és a szaggatott folytatás jellegrajz. Nem új névleges áramadat. |
| Időeltolásos kapcsolási példa | Három 787-17xx, K1/K2/K3 segédrelé és RL1/RL2/RL3 terhelés. A bemeneti késleltetett bekapcsolás példája, nem három készülék megengedett párhuzamos kimeneti kapcsolása. |
| Hűtési távolság mérési feltétele | 15 mm balra/jobbra, 70 mm felül/alul; természetes konvekció, vízszintes beépítés, +60 °C, 230 V AC, 24 W kimeneti teljesítmény mellett |
| Belső és külső melegedés | Egyes belső elemek >100 °C; a burkolat >60 °C lehet. |
| Útmutató szabványhivatkozásai | EN62368-1:2014+A11:2017; EN60335-1:2012; EMC-kibocsátás és zavartűrés EN61204-3:2000 |
| Jellemző hatásfok a saját útmutató szerint | 88% (230 V AC és névleges terhelés) |
| Üzemi hang | A működési módtól függően hallható üzemi zaj keletkezhet. |
Beépítési és biztonsági feltételek
| Képesítés és feszültségmentesítés | A szerelést, üzembe helyezést, működtetést és karbantartást szakképzett személy végezze. Szerelés és bekötés kizárólag feszültségmentes állapotban. |
|---|---|
| Beépítési környezet | Csak száraz környezet; DIN35 az EN60715 szerint; csak szerszámmal nyitható IP54 burkolat; legfeljebb 2. szennyezettségi fok. |
| Vezeték hőállósága | Csak rézvezető, legalább 105 °C hőállósággal; PE legalább 2,5 mm². |
| Tranziens és leválasztás | A tranziens zavarást a névleges csúcsfeszültség 140%-os határa szerint korlátozni kell. Az EN60335-1 szerint minden pólust leválasztó kapcsoló szükséges a rögzített vezetékezésben. |
| Hűtés és helyzet | Vízszintes beépítés: levegő alul be, felül ki. Más helyzet saját felelősségre, a gyártó ajánlása szerint legfeljebb 50% kimeneti teljesítménnyel és +45 °C környezettel; a minimális távolságokat meg kell tartani. |
| Rendkívüli környezet | Ionizáló sugárzás, por, maró gőz/gáz, erős elektromos/mágneses tér vagy külön felügyeletet igénylő létesítmény esetén kiegészítő intézkedés szükséges, például megfelelő szekrény vagy ház. |
| Kezelés és karbantartás | Az alkatrészeket ne hajlítsd, a szigetelési távolságot ne változtasd, érintkezőket ne érints. Védd portól, nedvességtől, sugárzástól és agresszív vegyszerektől. |
| Felügyelet | Csökkent képességű vagy tapasztalatlan személy csak felügyelettel/oktatással használhatja. Gyermek ne játsszon vele; tisztítás és felhasználói karbantartás gyermek által csak felügyelettel történhet. |
| Beépített gép | A gép rendeltetésszerű működtetése csak a gép megfelelőségének megállapítása után; EN60204, az alkalmazható villamos és EMC-előírások betartásával. Az útmutató történeti hivatkozásai: 2006/95/EG, 2006/42/EG, 2004/108/EG; ezek nem önálló aktuális jogszabálytanácsok. |
Szabványok és jóváhagyások
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok | EN61204-3; EN60335-1; EN62368-1; UL60950-1; UL508; SEMI F47 |
| EAC | GZO Almaty Standart; TP TC004/2011; EAC CoC03078 |
| EAC | GZO Almaty Standart; TP TC020/2011; EAC CoC03081 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| MFD for SEMI F47 | WAGO GmbH & Co. KG |
| UL | Underwriters Laboratories Inc.; UL508; E255817 |
| UR | Underwriters Laboratories Inc.; UL60950-1; E255815 |
Opcionális kiegészítők
| 210-769 | Csavarhúzó; zöld |
|---|---|
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-831 | Jelölőszalagok; 25 m tekercsen; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; 25 m tekercsen; 3 mm széles; üres; Öntapadó; fehér |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85044083900 |
Termékbesorolások
| UNSPSC | 39121004 |
|---|---|
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 9.0 | 27-04-07-01 |
| ETIM 9.0 | EC002540 |
| ETIM 10.0 | EC002540 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|---|
| SCIP – Bulgária | 7d2334e6-553b-4c2b-a393-ffe26f33c4cc |
| SCIP – Csehország | 5e2d347c-a5a6-461e-b623-4c39a501d484 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

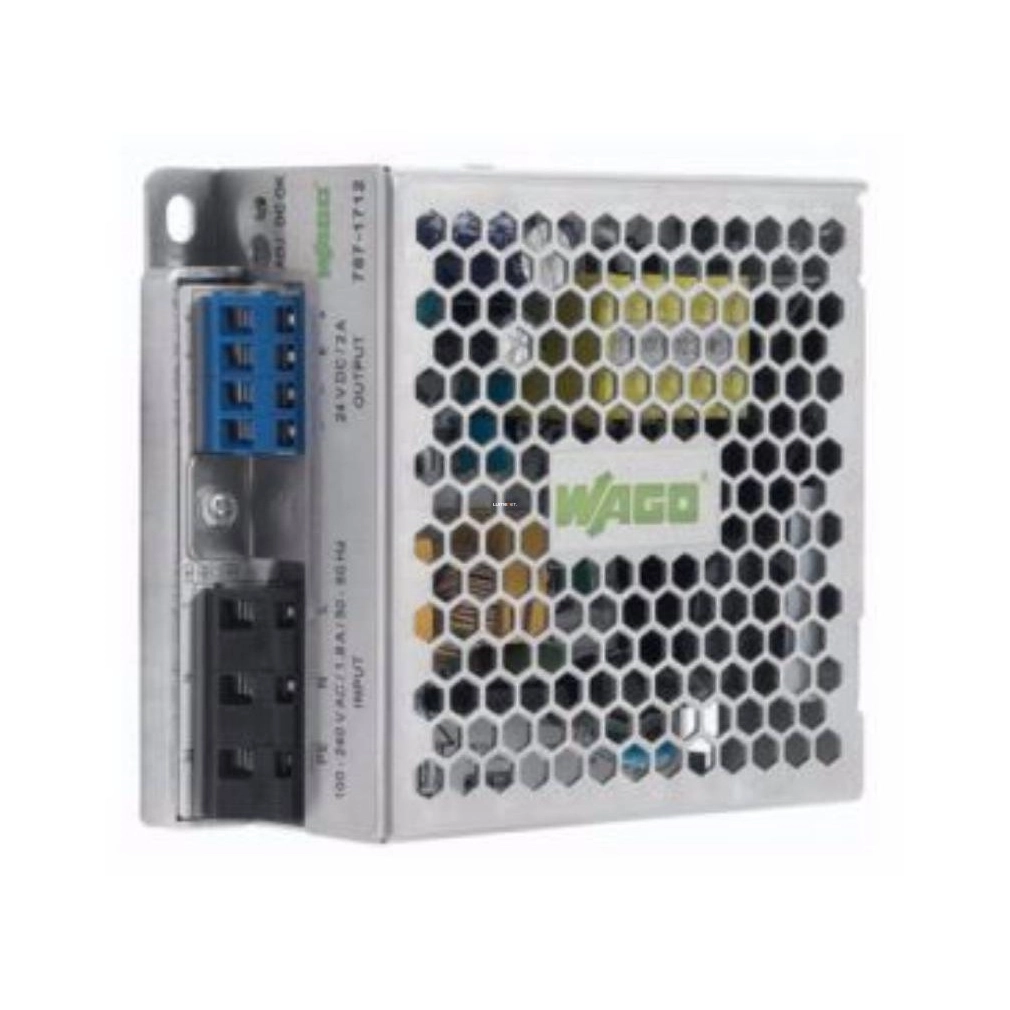

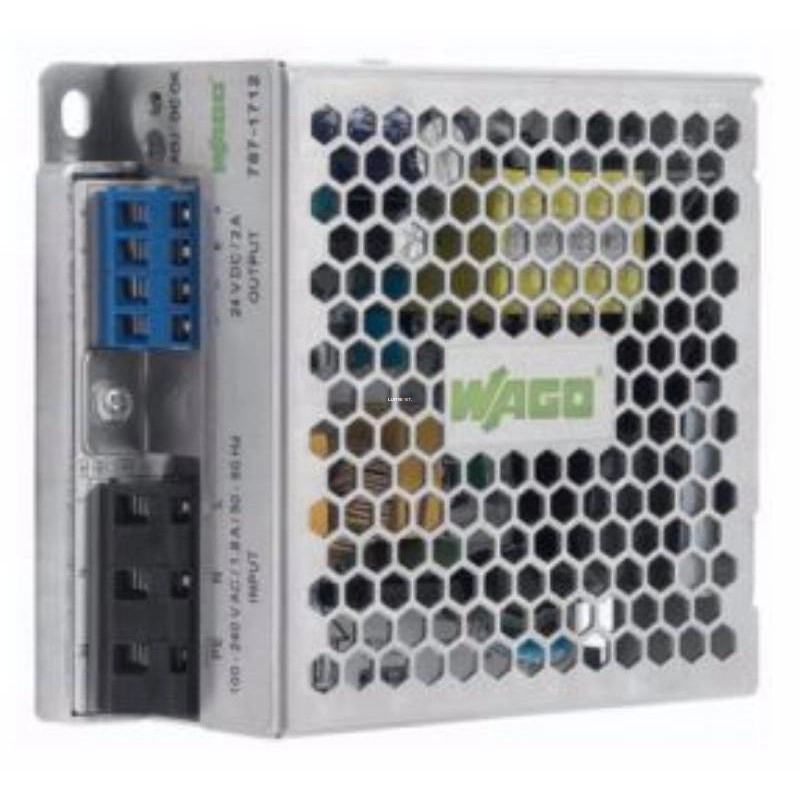

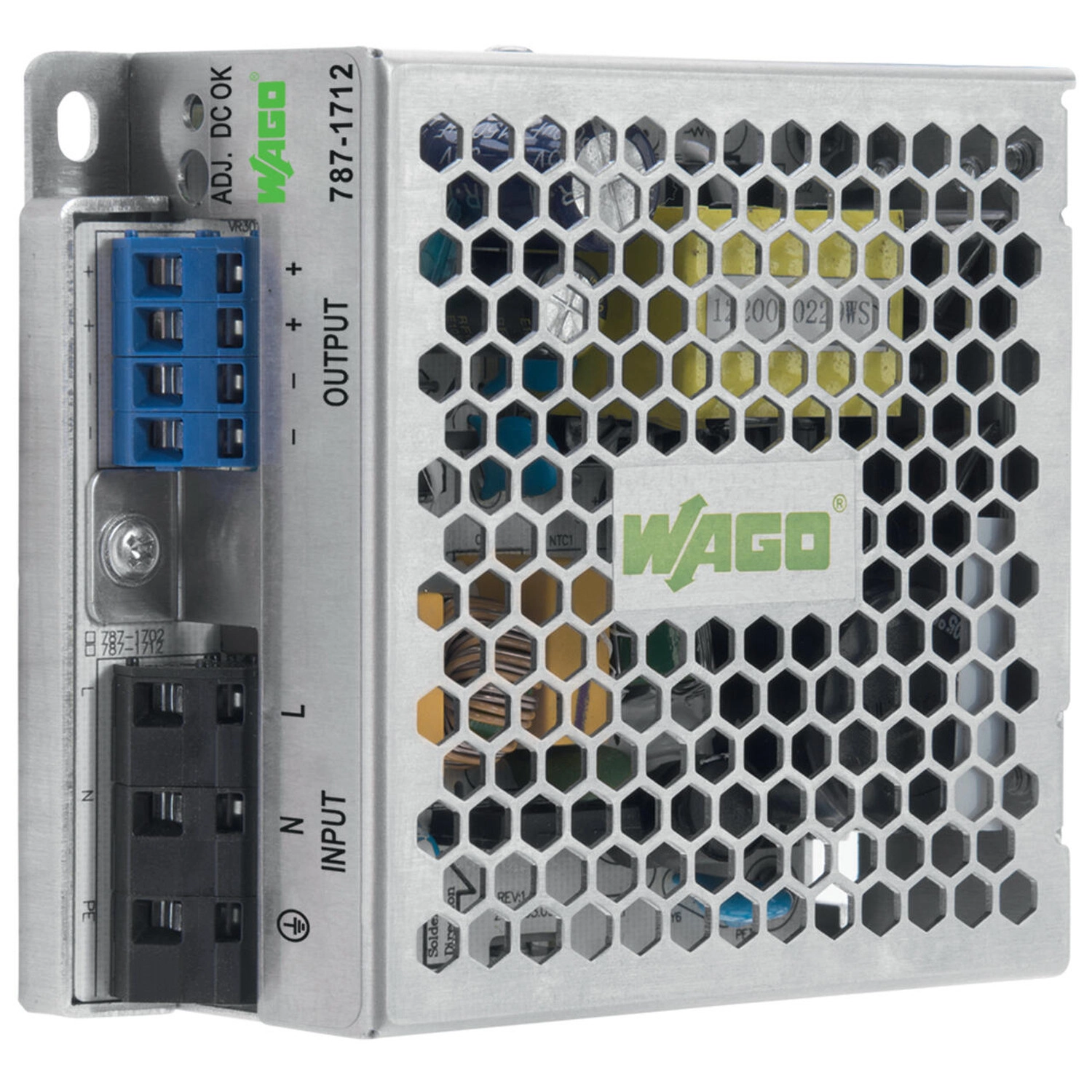

Wago 787-1712 Eco kapcsolóüzemű tápegység, 1 fázisú, 24 V DC, 2,5 A, DC-OK LED használati útmutató
Biztonságos előkészítés
| Képesítés és feszültségmentesítés | A szerelést, üzembe helyezést, működtetést és karbantartást szakképzett személy végezze. Szerelés és bekötés kizárólag feszültségmentes állapotban. |
|---|---|
| Beépítési környezet | Csak száraz környezet; DIN35 az EN60715 szerint; csak szerszámmal nyitható IP54 burkolat; legfeljebb 2. szennyezettségi fok. |
| Vezeték hőállósága | Csak rézvezető, legalább 105 °C hőállósággal; PE legalább 2,5 mm². |
| Tranziens és leválasztás | A tranziens zavarást a névleges csúcsfeszültség 140%-os határa szerint korlátozni kell. Az EN60335-1 szerint minden pólust leválasztó kapcsoló szükséges a rögzített vezetékezésben. |
| Hűtés és helyzet | Vízszintes beépítés: levegő alul be, felül ki. Más helyzet saját felelősségre, a gyártó ajánlása szerint legfeljebb 50% kimeneti teljesítménnyel és +45 °C környezettel; a minimális távolságokat meg kell tartani. |
| Rendkívüli környezet | Ionizáló sugárzás, por, maró gőz/gáz, erős elektromos/mágneses tér vagy külön felügyeletet igénylő létesítmény esetén kiegészítő intézkedés szükséges, például megfelelő szekrény vagy ház. |
| Kezelés és karbantartás | Az alkatrészeket ne hajlítsd, a szigetelési távolságot ne változtasd, érintkezőket ne érints. Védd portól, nedvességtől, sugárzástól és agresszív vegyszerektől. |
| Felügyelet | Csökkent képességű vagy tapasztalatlan személy csak felügyelettel/oktatással használhatja. Gyermek ne játsszon vele; tisztítás és felhasználói karbantartás gyermek által csak felügyelettel történhet. |
| Beépített gép | A gép rendeltetésszerű működtetése csak a gép megfelelőségének megállapítása után; EN60204, az alkalmazható villamos és EMC-előírások betartásával. Az útmutató történeti hivatkozásai: 2006/95/EG, 2006/42/EG, 2004/108/EG; ezek nem önálló aktuális jogszabálytanácsok. |
DIN35-sínre szerelés
1
A hátoldali horgot akaszd a DIN35-sín felső peremére.
2
Nyomd a tápegységet a sín irányába, közben húzd az alsó reteszt; a készülék bepattan.
Leszerelés és más rögzítés
1
Húzd az alsó reteszt a sínrögzítés kioldásához, majd előrebillentve emeld le a készüléket.
2
Oldalsó sínadapter-rögzítéshez kizárólag az adapterrel adott csavarokat használd. Szerelőlapos csavaros rögzítéshez csavaradapter és M4 csavar tartozik.

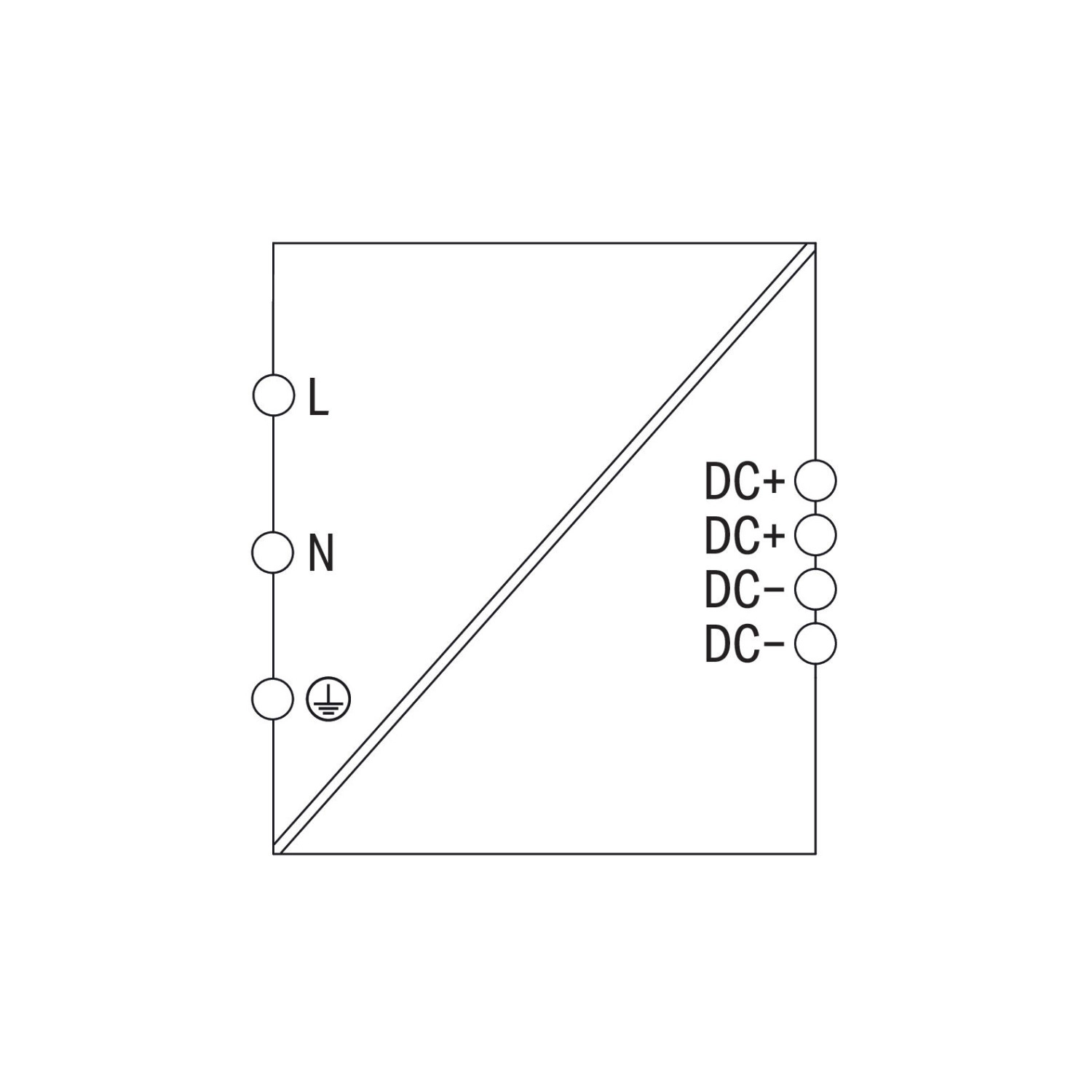

Villamos csatlakozás
Ellenőrizd az üzemi feszültséget az adattáblán. A fekete bemenet L/N/PE, a kék kimenet két + és két − pontot tartalmaz. A 236-os CAGE CLAMP pontok szerszámmal nyithatók, például 210-657 vagy 210-658 típussal. DC-bemenetnél külső DC-biztosító szükséges. A vezeték méretezésénél a körülbelül 1,6-szoros névleges kimeneti áramot is vedd figyelembe.
Beállítás és visszajelzés
Az előlapi Adjust trimmerrel 22–26 V DC között állítható a kimenet. A zöld DC OK LED 21 V DC feletti kimeneti feszültséget jelez.
Párhuzamos üzem
1
Legfeljebb két azonos típust használj teljesítménynöveléshez; a kimeneti feszültségeket a lehető legpontosabban azonos értékre állítsd.
2
A tápegység és a terhelés közötti vezetékellenállások legyenek közel azonosak. Külső sorkapcsokkal kapcsold össze őket; közvetlen összekötés a készülék kimeneti kapcsain tilos.
3
A kimenetek leválasztásához a pozitív ágban dióda ajánlott, a készülék legnagyobb kimeneti áramára méretezve.
Bekapcsolás és hiba
Több tápegység közös bemeneti áramkörén késleltető segédrelés bekapcsolás ajánlott. Az összesített szivárgóáram az útmutató szerint legfeljebb 3,5 mA legyen. Túlterheléskor a kimeneti feszültség csökken; 1,4-szeres névleges áram feletti rövidzár esetén a kimenet és a LED kikapcsol. A készülék ciklikusan újrapróbálkozik, és a hiba megszűnésekor automatikusan visszaáll.
Tárolás és javítás
Átvételkor ellenőrizd a deformációt és a laza részeket, a szállítási kárt jelezd a fuvarozónak. Hosszú tárolásnál +25 °C-on legalább kétévente 5 percre hálózatra kell kapcsolni a beépített kondenzátorok miatt. Meghibásodásnál a gyártó javítását kérd, a hiba, üzemkörülmények, bekötés és előzmények leírásával. Hulladékkezelésnél az anyag szerinti előírásokat kövesd.
Terhelés és hűtés
| Kis bemeneti feszültségű vizsgálati teljesítmény | 48 W (100–240 V AC, +45 °C); a névleges nagyobb érték 60 W (110–240 V AC, +45 °C) |
|---|---|
| Vezetékméretezés terhelési feltétele | Körülbelül 1,6 × névleges kimeneti áram lehetőségét figyelembe kell venni. |
| Zöld DC OK LED küszöbe | Uout >21 V DC |
| AC-bemeneti görbe | 90 V-nál 80% terhelés; 100–264 V között 100%; 100 V AC alatt −2%/V |
| DC-bemeneti görbe | 125 V-nál 80% terhelés; 140–375 V között 100% |
| Hőmérsékleti görbe | −20…+45 °C:100%; +60 °C:40%; köztes szakasz −4%/K. |
| Túlterhelési rajz jelölései | 100%, 105%, 140%, 160%; a folytonos állandó teljesítményű szakasz és a szaggatott folytatás jellegrajz. Nem új névleges áramadat. |
| Hűtési távolság mérési feltétele | 15 mm balra/jobbra, 70 mm felül/alul; természetes konvekció, vízszintes beépítés, +60 °C, 230 V AC, 24 W kimeneti teljesítmény mellett |
| Belső és külső melegedés | Egyes belső elemek >100 °C; a burkolat >60 °C lehet. |
Eltérő adatok kezelése
| Csupaszolási hossz | A magyar adatlap 6–7 mm-t, a saját szerelési útmutató 236-os kapcsaihoz 5–6 mm-t (0,20–0,24 inch) közöl. A két érték eltér; az adott készülékhez tartozó érvényes kapocsjelölést és gyári dokumentációt kell egyeztetni a vezeték előkészítése előtt. |
|---|---|
| Soros készülékszám | A magyar adatlap két azonos típust nevez meg, míg a saját szerelési útmutató legfeljebb négy készüléket említ. Ez eltérés, ezért négy készülék soros kapcsolása innen nem hagyható jóvá. |
| Tárolási tartomány | Magyar adatlap: −25…+75 °C; saját szerelési útmutató: −25…+70 °C. |
| MTBF módszere | Magyar adatlap: >300 000 h az IEC61709 szerint; útmutató: >100 000 h a MIL-HDBK-217 szerint. Külön számítási módszerhez tartozó értékek. |
| Szigetelési vizsgálatok | A magyar adatlap DC-adatain túl a kézikönyv AC 1,5 kV bemenet–PE, AC 3,0 kV bemenet–kimenet és AC 0,5 kV kimenet–PE értéket ad meg. A DC- és AC-adatok külön vizsgálati adatok. |
| Kimeneti mínusz földelése | A saját útmutató 3. fejezete földelést ír elő az EN62368-1 és EN60204-1 szerint; az 5.2 fejezet megengedő megfogalmazást használ. A 3. fejezet biztonsági feltételét az 5.2 nem oldja fel. |
| Szivárgóáram eltérése | Magyar adatlap: ≤1,5 mA; saját útmutató: <3,5 mA 230 V AC-nál. Külön gyártói adatok, eltérő határértékkel. |
| Eltérő beépítési helyzet ajánlása | Eltérő beépítési helyzet saját felelősségre választható. A német és angol útmutató is legfeljebb 50% kimeneti teljesítményt és +45 °C környezetet ajánl; a szomszédos részekhez előírt minimális távolságot meg kell tartani. |
| Bemeneti áram eltérő mérési feltételei | Magyar adatlap: ≤0,6 A 230 V AC-nál és ≤1,2 A 115 V AC-nál. A kézikönyv 100 V AC és névleges terhelés mellett <1,8 A-t ad meg. A különböző bemeneti feltételekhez tartozó áramok külön adatok. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
