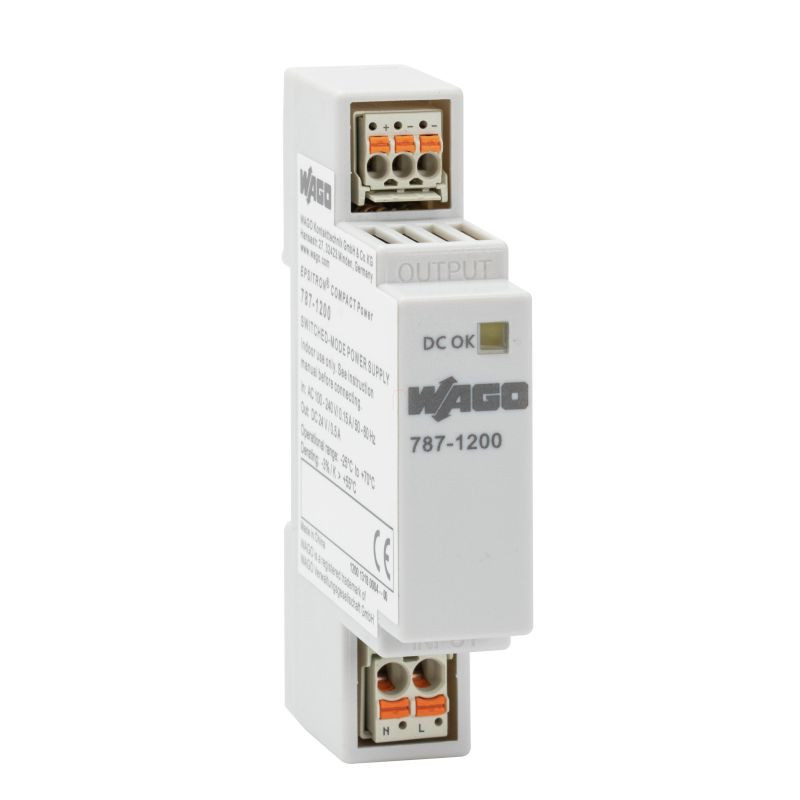

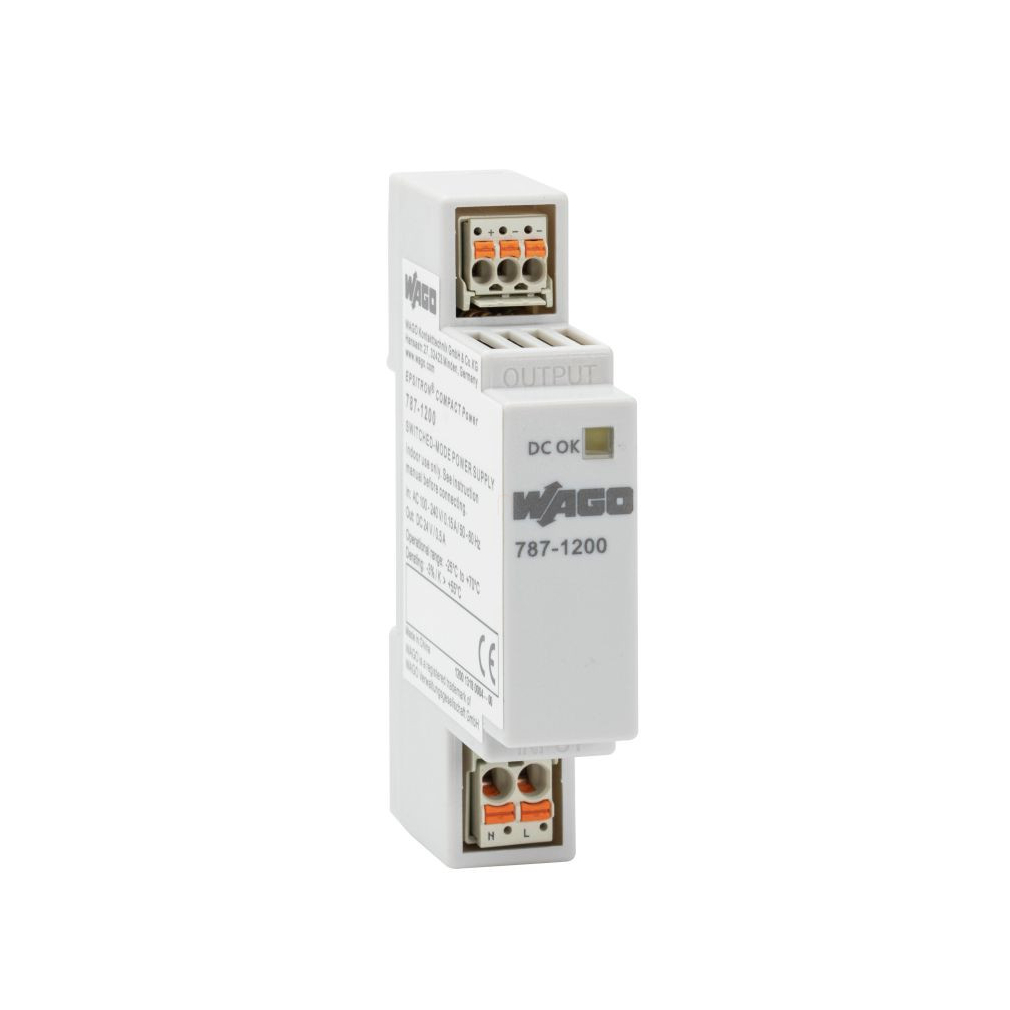

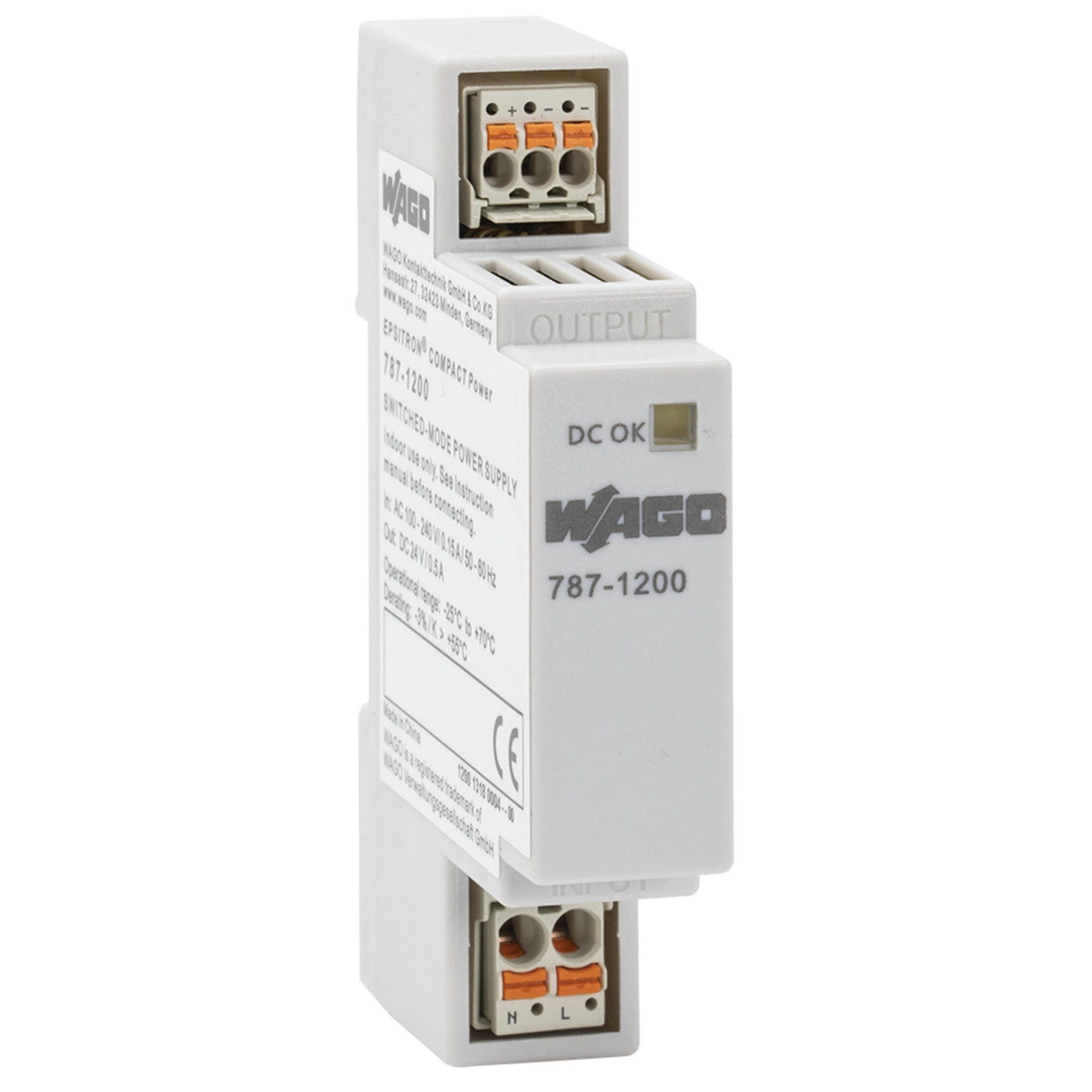

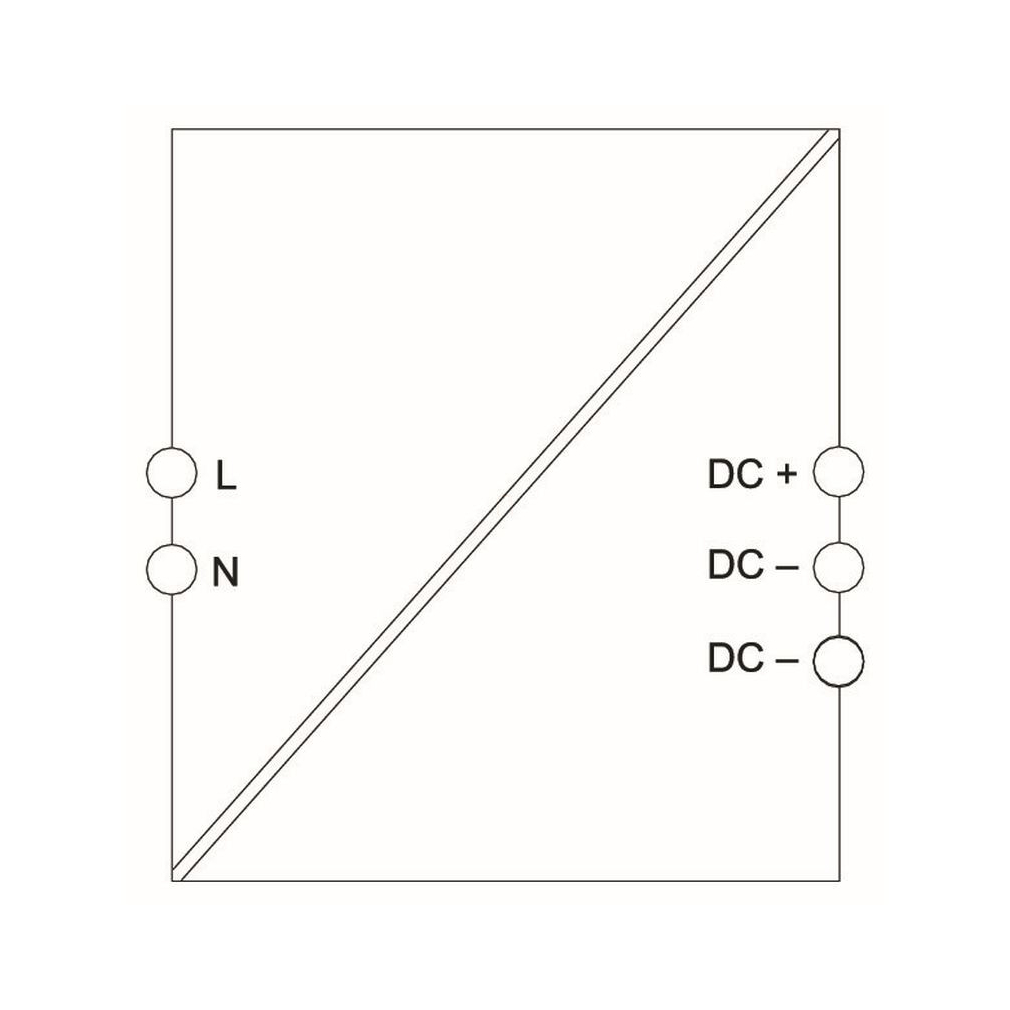

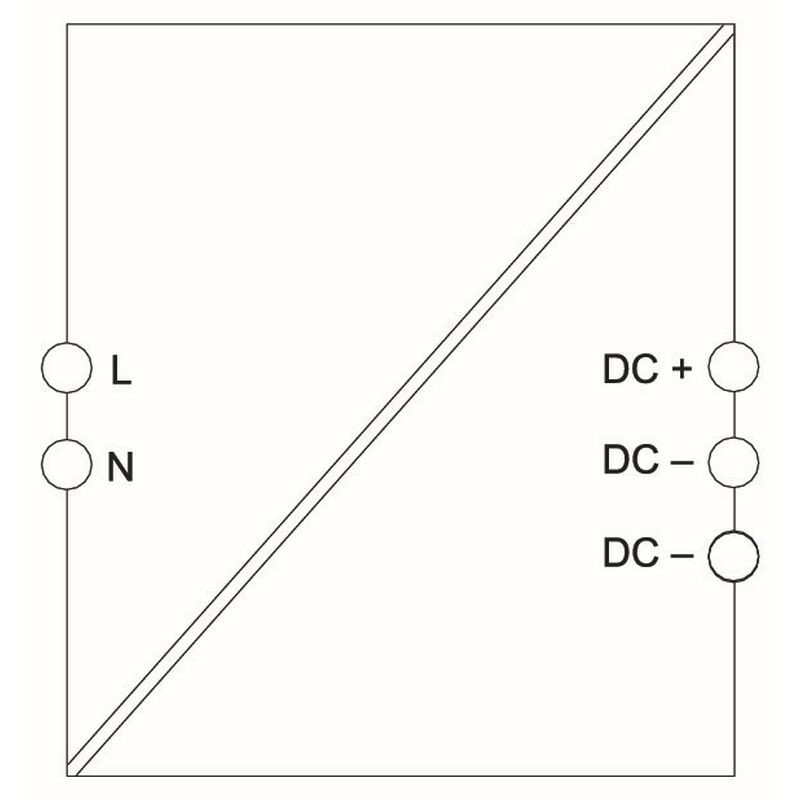

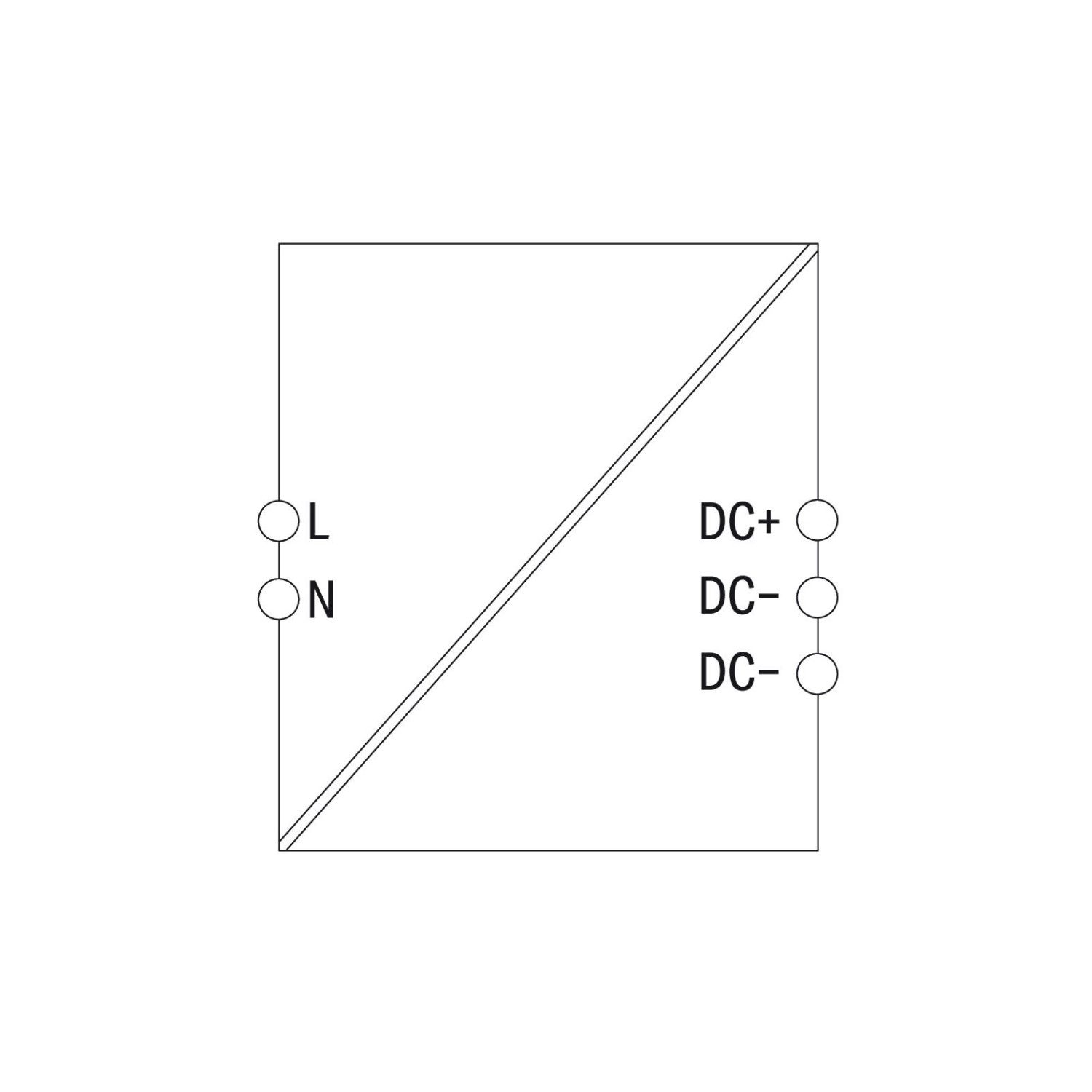

Wago 787-1200 Compact kapcsolóüzemű tápegység, egyfázisú, 24 V DC, 0,5 A, DC-OK LED, dugaszolható picoMAX® csatlakozás
RRP:24 054 Ft
23 813 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
20 740 Ft
nettó 16 331 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: Kapcsolóüzemű tápegység Lépcsős profiljának köszönhetően ideális elosztótáblákhoz/dobozokhoz Dugaszolható picoMAX® csatlakozástechnika (nincs szükség szerszámra) Sorozat üzemeltetése Elektromosan leválasztott kimeneti feszültség (SELV) az EN 62368/UL 62368 és EN 60335-1 szerint; PELV az EN 60204 szerint
A Wago 787-1200 kompakt kapcsolóüzemű tápegység 24 V DC SELV kimenettel, 0,5 A névleges árammal és 12 W teljesítménnyel. Lépcsős profilú, 18 mm széles készülékháza elosztótáblákhoz és dobozokhoz készült; picoMAX dugaszolható csatlakozókat és zöld állapotjelző LED-et használ.
Működés és kivitel
| Funkció | Kompakt kapcsolóüzemű tápegység 24 V DC SELV kimenettel, 0,5 A névleges árammal és 12 W teljesítménnyel. Lépcsős profilú, 18 mm széles készülékháza elosztótáblákhoz és dobozokhoz készült; picoMAX dugaszolható csatlakozókat és zöld állapotjelző LED-et használ. |
|---|
Bemenet
| Fázisszám | 1 |
|---|---|
| Névleges bemeneti feszültség | 1 x 100 … 240 VAC |
| Bemeneti feszültségtartomány | 1 x 90 … 264 VAC |
| Bemeneti feszültség szerinti teljesítménycsökkentés | -2 %/V (kisebb mint 100 VAC) |
| Névleges hálózati frekvenciatartomány | 47 … 63 Hz |
| Bemeneti áram | ≤ 0,27 A (100 VAC; 0,5 ADC) |
| Szivárgóáram | ≤ 0,25 mA |
| Bekapcsolási áram | ≤ 30 A (NTC) |
| Teljesítmény tényező | ≥ 0,5 |
| Teljesítményfaktor korrekció (PFC) | nincs |
| Hálózati hiba tartási ideje | ≥ 100 ms (230 VAC) |
Kimenet
| Névleges kimeneti feszültség | 24 VDC (SELV) |
|---|---|
| Névleges kimeneti áram | 0,5 A |
| Névleges kimeneti teljesítmény | 12 W |
| Megengedett eltérés | ≤ 1 % |
| Eltérés; dinamikus terhelésváltozás 10 … 90 % | ≤ 1 % |
| Maradék feszültségingadozás | ≤ 100 mV (csúcstól csúcsig) |
| Túlterheléses viselkedés | Kikapcsolás és automatikus újraindítás rövidzár esetén |
Jelzés és kommunikáció
| Kijelzés | 1 x állapotjelzés LED (zöld) |
|---|---|
| Működési állapot visszajelző | Zöld LED (Uo) |
Hatásfok és teljesítményveszteség
| Teljesítményveszteség | ≤ 0,2 W |
|---|---|
| Legnagyobb teljesítményveszteség | 2,5 W (100 VAC / 24 VDC; 0,5 A) |
| Jellemző hatásfok | 83 % (230 VAC; névleges terhelés); 82 % (110 VAC; névleges terhelés) |
Biztosítékos védelem
| Belső biztosíték | T 1 A / 250 VAC |
|---|---|
| Ajánlott előtétvédelem | Kismegszakító: 6 A (C jellemző), 10 A (B jellemző) vagy nagyobb |
Biztonság és védelem
| Szigetelési feszültség (elsődleges-másodlagos) | 4,242 kVDC |
|---|---|
| Érintésvédelmi osztály / védettség | II |
| Érintésvédelmi osztály / védettség | IP20; az EN 60529 szerint |
| Fordított feszültségvédelem | Igen |
| Ellenállás a fordított táplálással szemben | ≤ 31 VDC |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Átmeneti szupresszió (elsődleges) | Igen |
| Túlfeszültség védelem; másodlagos | ≤ 31 VDC (hiba esetén) |
| Rövidzár védett | Igen |
| Üresjárásállóság | Igen |
| Párhuzamos működés | Nincs |
| Soros működés | Van, két ugyanazon típusú eszköz esetén |
| MTBF (a meghibásodások közt átlagosan eltelt idő) | nagyobb mint 700 000 h (az IEC 61709 szerint) |
Csatlakozástechnikai adatok
| Vonalhossz (max.) | 30 m |
|---|
Csatlakozás 1
| Csatlakozás típusa | Bemenet |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| WAGO csatlakozó | picoMAX 5.0, WAGO 2092-es sorozat |
| Tömör vezeték | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Finom elemi szálas vezeték | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Csatlakozás 2
| Csatlakozás típusa | Kimenet |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| WAGO csatlakozó | picoMAX 3.5 (WAGO 2091-es sorozat) |
| Tömör vezeték | 0,2 … 1,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,2 … 1,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Geometriai adatok
| Szélesség | 18 mm / 0,7 inch |
|---|---|
| Magasság | 90 mm / 3,543 inch |
| Mélység | 55 mm / 2,165 inch |
| Mélység a DIN kalapsín felső részétől | 52,5 mm / 2,067 inch |
Mechanikai adatok
| Készülékház-kivitel | DIN-sínre rögzíthető készülékház |
|---|---|
| Rögzítés típusa | DIN 35 kalapsín Csavaros rögzítés (hátulról/oldalról) |
Anyagjellemzők
| UL94 szerinti gyúlékonysági osztály | V2 |
|---|---|
| Tűzterhelés | 0,069 MJ |
| Tömeg | 63 g |
Környezeti feltételek
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
|---|---|
| Relatív páratartalom | 20 … 90 % (nincs kondenzáció) |
| Klimatikus kategória | 3K3 (az EN 60721 szerint; kivéve alacsony légnyomáson) |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok/előírások | EN 61204-3 EN 60335-1 EN 62368 UL 62368 UL 508 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|---|
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
| UL | Underwriters Laboratories Inc. UL 508 E255817 |
| UR | Underwriters Laboratories Inc. UL 62368-1 E255815 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Bulgária | d77ec3ad-d4ea-40c4-987e-5ae1218cbb93 |
| SCIP; Csehország | 0a095fbc-0aaf-4376-9f91-7363a8eac7f7 |
Opcionális kiegészítők
| 210-769 | Csavarhúzó; zöld |
|---|---|
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2092-1630 | Nyitóeszköz; narancssárga |
Biztonság és előkészítés
| Szakképzettség | Csak megfelelően képzett villamos szakember telepítheti és helyezheti üzembe a készüléket az EN 50110-1/-2 és IEC 60364 szerint. |
|---|---|
| Feszültségmentesítés | Beszerelés, javítás és karbantartás előtt válassz le minden tápforrást. |
| Érintés és hő | Biztosíts megfelelő érintésvédelmet. Érintés előtt hagyd lehűlni a készüléket. |
| Elhelyezés | Csak száraz beltérben használd. Kiegészítő készülékház biztosítsa a jogosult szakemberekre korlátozott, csak szerszámmal nyitható hozzáférést, a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűzterjedés megakadályozását és a mechanikai szilárdságot. |
| Sérülés | Indítás előtt ellenőrizd a szállítási sérüléseket; sérült készüléket ne helyezz üzembe. |
| ESD | Tartsd be az EN 61340-5-1/-3 szerinti ESD-óvintézkedéseket; gondoskodj a személyzet, munkahely és csomagolás megfelelő földeléséről. |
| Leválasztás és túláramvédelem | A berendezésben megfelelő leválasztó és túláramvédelmi eszköz szükséges, a készülék közelében, kezelhető helyen és egyértelműen jelölt OFF állással. |
| Vezeték méretezése | Hiba esetén a kimeneti áram elérheti a névleges kimeneti áram kétszeresét. Ennek megfelelő áramterhelhetőségű vezetéket használj. |
| Tisztítás | Puha, száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton használata tilos. |
DIN35-sínes rögzítés
| 1. Illesztés | A sínvezetőt illeszd a DIN-sín felső élére. |
|---|---|
| 2. Rögzítés | Nyomd a készüléket a sín felé, közben húzd a reteszt, amíg bepattan. |
| 3. Végbakok | A készülék két oldalára helyezz végbakot; készülékcsoportnál a csoport két végére. |
| Eltávolítás | Csavarhúzóval vagy működtetőszerszámmal húzd lefelé a reteszt, majd billentsd előre és akaszd ki a készüléket. |
Csavaros rögzítés
| 1. Rögzítőfülek | A felső és alsó bepattintónyílásba helyezz egy-egy rögzítőfület. |
|---|---|
| 2. Rögzülés | Nyomd a fület kattanásig, majd enyhe mozgatással ellenőrizd a stabil rögzülést. |
| 3. Csavarozás | A mellékelt fúrósablon szerinti helyzetben M4 csavarokkal rögzítsd; legnagyobb nyomaték 2,9 Nm. A csavarokat a csomag nem tartalmazza. |
picoMAX csatlakoztatási feltételek
| Helyes csatlakozó | A bemeneti és kimeneti dugaszt a megfelelő helyre csatlakoztasd. Felcserélésük veszélyes, 230 V-os feszültséget juttathat a kimenetre. |
|---|---|
| Szerszám helye | Ne dugj szerszámot a szellőzőnyílásba. A szerszám helye a reteszelőfül és az aljzat között van. |
| Közvetlenül bedugható vezetékek | Szigetelt érvéghüvelyes finom elemi szálas vezeték: minden megengedett keresztmetszet. Szigeteletlen érvéghüvelyes: 0,5 mm²-nél nagyobb / AWG22. Tömör vezeték: 0,25 mm²-nél nagyobb / AWG24. |
| Saját bemeneti tartomány | 0,2–2,5 mm² / 24–12 AWG; csupaszolás 9–10 mm. |
| Saját kimeneti tartomány | 0,2–1,5 mm² / 24–14 AWG; csupaszolás 8–9 mm. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen kivitelű ez a változat?
Kompakt kapcsolóüzemű tápegység 24 V DC SELV kimenettel, 0,5 A névleges árammal és 12 W teljesítménnyel. Lépcsős profilú, 18 mm széles készülékháza elosztótáblákhoz és dobozokhoz készült; picoMAX dugaszolható csatlakozókat és zöld állapotjelző LED-et használ.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-1200
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
63 g/db
Cikkszám
4055143812184

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-1200 Compact kapcsolóüzemű tápegység, egyfázisú, 24 V DC, 0,5 A, DC-OK LED, dugaszolható picoMAX® csatlakozás műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-1200 |
| GTIN / EAN | 4055143812184 |
| Terméktípus | Kapcsolóüzemű tápegység |
Működés és kivitel
| Funkció | Kompakt kapcsolóüzemű tápegység 24 V DC SELV kimenettel, 0,5 A névleges árammal és 12 W teljesítménnyel. Lépcsős profilú, 18 mm széles készülékháza elosztótáblákhoz és dobozokhoz készült; picoMAX dugaszolható csatlakozókat és zöld állapotjelző LED-et használ. |
|---|
Bemenet
| Fázisszám | 1 |
|---|---|
| Névleges bemeneti feszültség | 1 x 100 … 240 VAC |
| Bemeneti feszültségtartomány | 1 x 90 … 264 VAC |
| Bemeneti feszültség szerinti teljesítménycsökkentés | -2 %/V (kisebb mint 100 VAC) |
| Névleges hálózati frekvenciatartomány | 47 … 63 Hz |
| Bemeneti áram | ≤ 0,27 A (100 VAC; 0,5 ADC) |
| Szivárgóáram | ≤ 0,25 mA |
| Bekapcsolási áram | ≤ 30 A (NTC) |
| Teljesítmény tényező | ≥ 0,5 |
| Teljesítményfaktor korrekció (PFC) | nincs |
| Hálózati hiba tartási ideje | ≥ 100 ms (230 VAC) |
Kimenet
| Névleges kimeneti feszültség | 24 VDC (SELV) |
|---|---|
| Névleges kimeneti áram | 0,5 A |
| Névleges kimeneti teljesítmény | 12 W |
| Megengedett eltérés | ≤ 1 % |
| Eltérés; dinamikus terhelésváltozás 10 … 90 % | ≤ 1 % |
| Maradék feszültségingadozás | ≤ 100 mV (csúcstól csúcsig) |
| Túlterheléses viselkedés | Kikapcsolás és automatikus újraindítás rövidzár esetén |
Jelzés és kommunikáció
| Kijelzés | 1 x állapotjelzés LED (zöld) |
|---|---|
| Működési állapot visszajelző | Zöld LED (Uo) |
Hatásfok és teljesítményveszteség
| Teljesítményveszteség | ≤ 0,2 W |
|---|---|
| Legnagyobb teljesítményveszteség | 2,5 W (100 VAC / 24 VDC; 0,5 A) |
| Jellemző hatásfok | 83 % (230 VAC; névleges terhelés); 82 % (110 VAC; névleges terhelés) |
Biztosítékos védelem
| Belső biztosíték | T 1 A / 250 VAC |
|---|---|
| Ajánlott előtétvédelem | Kismegszakító: 6 A (C jellemző), 10 A (B jellemző) vagy nagyobb |
Biztonság és védelem
| Szigetelési feszültség (elsődleges-másodlagos) | 4,242 kVDC |
|---|---|
| Érintésvédelmi osztály / védettség | II |
| Érintésvédelmi osztály / védettség | IP20; az EN 60529 szerint |
| Fordított feszültségvédelem | Igen |
| Ellenállás a fordított táplálással szemben | ≤ 31 VDC |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Átmeneti szupresszió (elsődleges) | Igen |
| Túlfeszültség védelem; másodlagos | ≤ 31 VDC (hiba esetén) |
| Rövidzár védett | Igen |
| Üresjárásállóság | Igen |
| Párhuzamos működés | Nincs |
| Soros működés | Van, két ugyanazon típusú eszköz esetén |
| MTBF (a meghibásodások közt átlagosan eltelt idő) | nagyobb mint 700 000 h (az IEC 61709 szerint) |
Csatlakozástechnikai adatok
| Vonalhossz (max.) | 30 m |
|---|
Csatlakozás 1
| Csatlakozás típusa | Bemenet |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| WAGO csatlakozó | picoMAX 5.0, WAGO 2092-es sorozat |
| Tömör vezeték | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Finom elemi szálas vezeték | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Csatlakozás 2
| Csatlakozás típusa | Kimenet |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| WAGO csatlakozó | picoMAX 3.5 (WAGO 2091-es sorozat) |
| Tömör vezeték | 0,2 … 1,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,2 … 1,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Geometriai adatok
| Szélesség | 18 mm / 0,7 inch |
|---|---|
| Magasság | 90 mm / 3,543 inch |
| Mélység | 55 mm / 2,165 inch |
| Mélység a DIN kalapsín felső részétől | 52,5 mm / 2,067 inch |
Mechanikai adatok
| Készülékház-kivitel | DIN-sínre rögzíthető készülékház |
|---|---|
| Rögzítés típusa | DIN 35 kalapsín Csavaros rögzítés (hátulról/oldalról) |
Anyagjellemzők
| UL94 szerinti gyúlékonysági osztály | V2 |
|---|---|
| Tűzterhelés | 0,069 MJ |
| Tömeg | 63 g |
Környezeti feltételek
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
|---|---|
| Relatív páratartalom | 20 … 90 % (nincs kondenzáció) |
| Klimatikus kategória | 3K3 (az EN 60721 szerint; kivéve alacsony légnyomáson) |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok/előírások | EN 61204-3 EN 60335-1 EN 62368 UL 62368 UL 508 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
|---|---|
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
| UL | Underwriters Laboratories Inc. UL 508 E255817 |
| UR | Underwriters Laboratories Inc. UL 62368-1 E255815 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Bulgária | d77ec3ad-d4ea-40c4-987e-5ae1218cbb93 |
| SCIP; Csehország | 0a095fbc-0aaf-4376-9f91-7363a8eac7f7 |
Opcionális kiegészítők
| 210-769 | Csavarhúzó; zöld |
|---|---|
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 2092-1630 | Nyitóeszköz; narancssárga |
Biztonság és előkészítés
| Szakképzettség | Csak megfelelően képzett villamos szakember telepítheti és helyezheti üzembe a készüléket az EN 50110-1/-2 és IEC 60364 szerint. |
|---|---|
| Feszültségmentesítés | Beszerelés, javítás és karbantartás előtt válassz le minden tápforrást. |
| Érintés és hő | Biztosíts megfelelő érintésvédelmet. Érintés előtt hagyd lehűlni a készüléket. |
| Elhelyezés | Csak száraz beltérben használd. Kiegészítő készülékház biztosítsa a jogosult szakemberekre korlátozott, csak szerszámmal nyitható hozzáférést, a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűzterjedés megakadályozását és a mechanikai szilárdságot. |
| Sérülés | Indítás előtt ellenőrizd a szállítási sérüléseket; sérült készüléket ne helyezz üzembe. |
| ESD | Tartsd be az EN 61340-5-1/-3 szerinti ESD-óvintézkedéseket; gondoskodj a személyzet, munkahely és csomagolás megfelelő földeléséről. |
| Leválasztás és túláramvédelem | A berendezésben megfelelő leválasztó és túláramvédelmi eszköz szükséges, a készülék közelében, kezelhető helyen és egyértelműen jelölt OFF állással. |
| Vezeték méretezése | Hiba esetén a kimeneti áram elérheti a névleges kimeneti áram kétszeresét. Ennek megfelelő áramterhelhetőségű vezetéket használj. |
| Tisztítás | Puha, száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton használata tilos. |
DIN35-sínes rögzítés
| 1. Illesztés | A sínvezetőt illeszd a DIN-sín felső élére. |
|---|---|
| 2. Rögzítés | Nyomd a készüléket a sín felé, közben húzd a reteszt, amíg bepattan. |
| 3. Végbakok | A készülék két oldalára helyezz végbakot; készülékcsoportnál a csoport két végére. |
| Eltávolítás | Csavarhúzóval vagy működtetőszerszámmal húzd lefelé a reteszt, majd billentsd előre és akaszd ki a készüléket. |
Csavaros rögzítés
| 1. Rögzítőfülek | A felső és alsó bepattintónyílásba helyezz egy-egy rögzítőfület. |
|---|---|
| 2. Rögzülés | Nyomd a fület kattanásig, majd enyhe mozgatással ellenőrizd a stabil rögzülést. |
| 3. Csavarozás | A mellékelt fúrósablon szerinti helyzetben M4 csavarokkal rögzítsd; legnagyobb nyomaték 2,9 Nm. A csavarokat a csomag nem tartalmazza. |
picoMAX csatlakoztatási feltételek
| Helyes csatlakozó | A bemeneti és kimeneti dugaszt a megfelelő helyre csatlakoztasd. Felcserélésük veszélyes, 230 V-os feszültséget juttathat a kimenetre. |
|---|---|
| Szerszám helye | Ne dugj szerszámot a szellőzőnyílásba. A szerszám helye a reteszelőfül és az aljzat között van. |
| Közvetlenül bedugható vezetékek | Szigetelt érvéghüvelyes finom elemi szálas vezeték: minden megengedett keresztmetszet. Szigeteletlen érvéghüvelyes: 0,5 mm²-nél nagyobb / AWG22. Tömör vezeték: 0,25 mm²-nél nagyobb / AWG24. |
| Saját bemeneti tartomány | 0,2–2,5 mm² / 24–12 AWG; csupaszolás 9–10 mm. |
| Saját kimeneti tartomány | 0,2–1,5 mm² / 24–14 AWG; csupaszolás 8–9 mm. |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85044083900 |
Termékbesorolások
| UNSPSC | 39121004 |
|---|---|
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 9.0 | 27-04-07-01 |
| ETIM 9.0 | EC002540 |
| ETIM 10.0 | EC002540 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-1200 Compact kapcsolóüzemű tápegység, egyfázisú, 24 V DC, 0,5 A, DC-OK LED, dugaszolható picoMAX® csatlakozás használati útmutató
Biztonság és előkészítés
| Szakképzettség | Csak megfelelően képzett villamos szakember telepítheti és helyezheti üzembe a készüléket az EN 50110-1/-2 és IEC 60364 szerint. |
|---|---|
| Feszültségmentesítés | Beszerelés, javítás és karbantartás előtt válassz le minden tápforrást. |
| Érintés és hő | Biztosíts megfelelő érintésvédelmet. Érintés előtt hagyd lehűlni a készüléket. |
| Elhelyezés | Csak száraz beltérben használd. Kiegészítő készülékház biztosítsa a jogosult szakemberekre korlátozott, csak szerszámmal nyitható hozzáférést, a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűzterjedés megakadályozását és a mechanikai szilárdságot. |
| Sérülés | Indítás előtt ellenőrizd a szállítási sérüléseket; sérült készüléket ne helyezz üzembe. |
| ESD | Tartsd be az EN 61340-5-1/-3 szerinti ESD-óvintézkedéseket; gondoskodj a személyzet, munkahely és csomagolás megfelelő földeléséről. |
| Leválasztás és túláramvédelem | A berendezésben megfelelő leválasztó és túláramvédelmi eszköz szükséges, a készülék közelében, kezelhető helyen és egyértelműen jelölt OFF állással. |
| Vezeték méretezése | Hiba esetén a kimeneti áram elérheti a névleges kimeneti áram kétszeresét. Ennek megfelelő áramterhelhetőségű vezetéket használj. |
| Tisztítás | Puha, száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton használata tilos. |
DIN35-sínes rögzítés
| 1. Illesztés | A sínvezetőt illeszd a DIN-sín felső élére. |
|---|---|
| 2. Rögzítés | Nyomd a készüléket a sín felé, közben húzd a reteszt, amíg bepattan. |
| 3. Végbakok | A készülék két oldalára helyezz végbakot; készülékcsoportnál a csoport két végére. |
| Eltávolítás | Csavarhúzóval vagy működtetőszerszámmal húzd lefelé a reteszt, majd billentsd előre és akaszd ki a készüléket. |
Csavaros rögzítés
| 1. Rögzítőfülek | A felső és alsó bepattintónyílásba helyezz egy-egy rögzítőfület. |
|---|---|
| 2. Rögzülés | Nyomd a fület kattanásig, majd enyhe mozgatással ellenőrizd a stabil rögzülést. |
| 3. Csavarozás | A mellékelt fúrósablon szerinti helyzetben M4 csavarokkal rögzítsd; legnagyobb nyomaték 2,9 Nm. A csavarokat a csomag nem tartalmazza. |
picoMAX csatlakoztatási feltételek
| Helyes csatlakozó | A bemeneti és kimeneti dugaszt a megfelelő helyre csatlakoztasd. Felcserélésük veszélyes, 230 V-os feszültséget juttathat a kimenetre. |
|---|---|
| Szerszám helye | Ne dugj szerszámot a szellőzőnyílásba. A szerszám helye a reteszelőfül és az aljzat között van. |
| Közvetlenül bedugható vezetékek | Szigetelt érvéghüvelyes finom elemi szálas vezeték: minden megengedett keresztmetszet. Szigeteletlen érvéghüvelyes: 0,5 mm²-nél nagyobb / AWG22. Tömör vezeték: 0,25 mm²-nél nagyobb / AWG24. |
| Saját bemeneti tartomány | 0,2–2,5 mm² / 24–12 AWG; csupaszolás 9–10 mm. |
| Saját kimeneti tartomány | 0,2–1,5 mm² / 24–14 AWG; csupaszolás 8–9 mm. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
