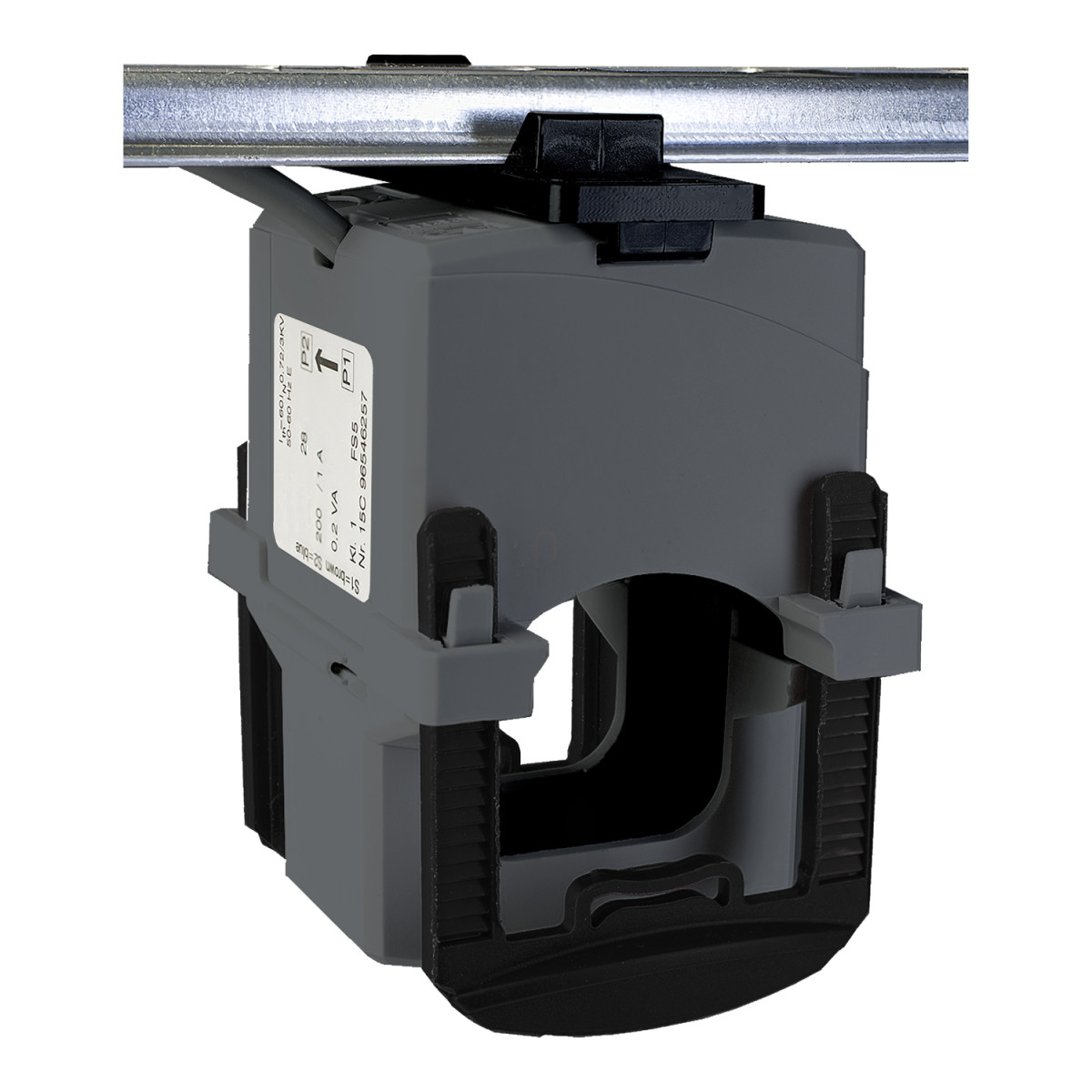

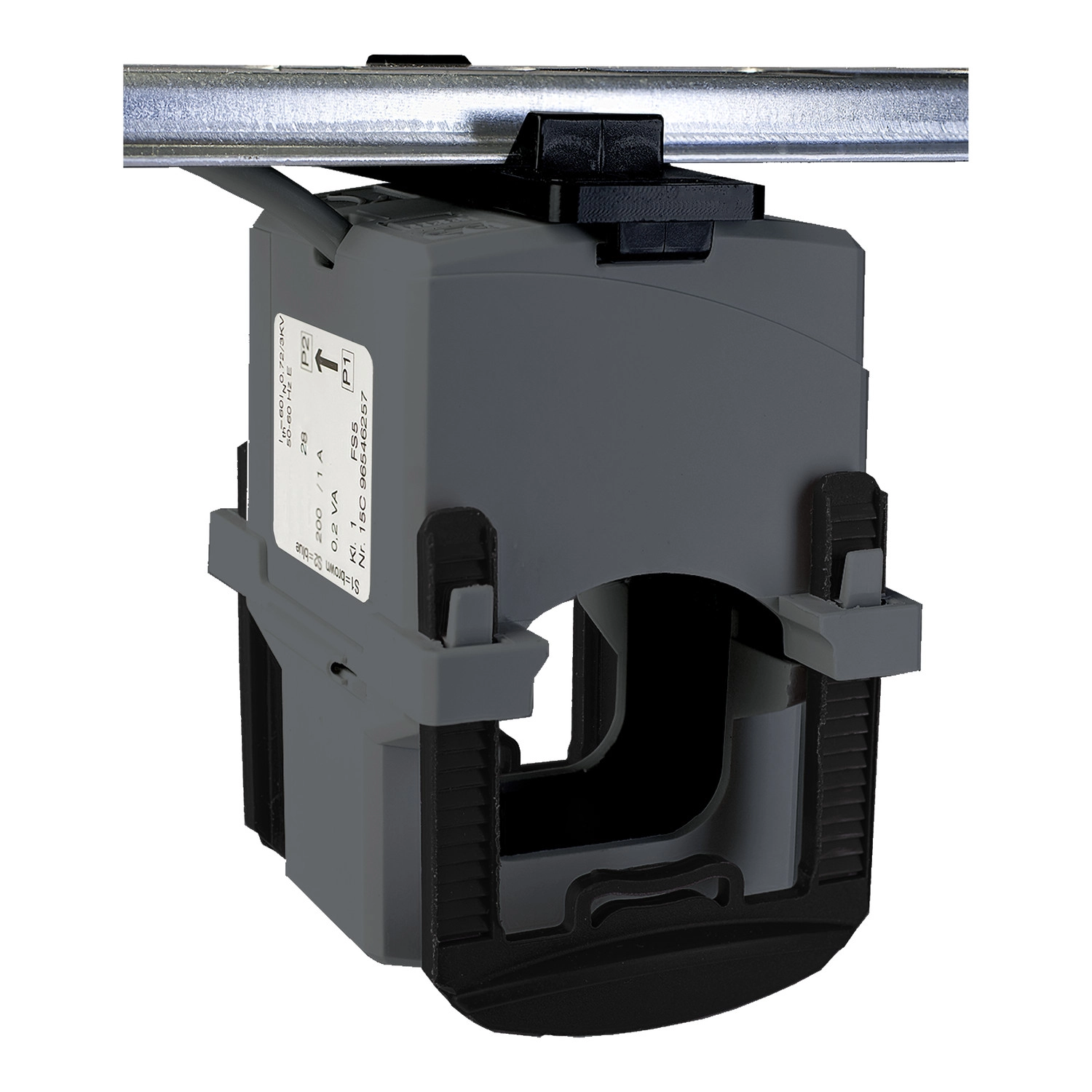

A Schneider Electric PowerLogic Split Core Current Transformer - Type HA (METSECT5HA015) egy rendkívül hatékony és megbízható árammérő eszköz, amely speciálisan kábelekhez lett kialakítva. Ez a split core (nyitható magos) áramváltó 150A/5A átalakítási aránnyal rendelkezik, ami lehetővé teszi a magas áramerősségek pontos mérését szabványos mérőműszerekhez csatlakoztatva.
A készülék kiemelkedő pontosságot biztosít az 1-es pontossági osztálynak (Class 1) köszönhetően, 1 VA teljesítmény mellett. A névleges primer áram 150A, míg a szekunder oldalon 5A áramot szolgáltat. A split core kialakításnak köszönhetően nem szükséges a vezeték megszakítása a telepítéskor, így rendkívül egyszerű és gyors a beszerelése meglévő rendszerekbe is. A clip-on rögzítési mód tovább fokozza a telepítés kényelmét.
A METSECT5HA015 áramváltó számos fejlett műszaki jellemzővel rendelkezik. A termék maximális biztonsági tényezője 5, és akár 9000A áramerősséget is képes elviselni 1 másodpercig, ami kivételes túlterhelés-védelmet biztosít. Az üzemi feszültség kevesebb mint 720V 50Hz mellett, míg a szigetelési feszültség 3kV, ami magas fokú biztonságot garantál. A készülék E szigetelési osztályba tartozik, és -5°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, míg tárolási hőmérséklet-tartománya -25°C és +70°C között van.
A termék fizikai méretei optimálisak a praktikus felhasználáshoz: külső szélessége 49 mm, magassága 80,1 mm, mélysége 59 mm, belső átmérője pedig 18,4 mm. Ez a belső átmérő határozza meg a használható kábelek maximális külső átmérőjét is, ami szintén 18,4 mm. A csatlakoztatás két darab 0,5-1,5 mm² keresztmetszetű, 0,5 méter hosszú kábellel történik.
A PowerLogic METSECT5HA015 áramváltó megfelel a legszigorúbb nemzetközi szabványoknak, beleértve a DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 és VDE 0414 előírásokat. Ez a megfelelőség biztosítja, hogy a termék a legmagasabb minőségi és biztonsági követelményeknek is eleget tesz, így ideális választás villamos energiaelosztó rendszerek, ipari létesítmények és energiamonitorozó rendszerek számára, ahol a pontos árammérés elengedhetetlen a hatékony energiagazdálkodáshoz és a berendezések védelméhez.
Schneider PowerLogic Split Core Current Transformer - Type HA műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Terméktípus: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: Class 1, 1 VA
Névleges áram: 150 A
Kiegészítő adatok
Áramváltó típusa: Kábelhez való standard, nyitható magos
Áramváltó áttétel: 150/5
Konvencionális termikus áram: 180 A
Maximális biztonsági tényező: 5
Megengedett áram: 9000 A 1 másodpercig
Névleges üzemi feszültség: < 720 V 50 Hz
Névleges szigetelési feszültség: 3 kV
Szerelési mód: Clip-on
Méretek: Külső szélesség: 49 mm, Külső magasság: 80,1 mm, Mélység: 59 mm
Belső átmérő: 18,4 mm
Elektromos szigetelési osztály: E osztály
Kábel külső átmérő: 18,4 mm
Csatlakozások: 2 kábel, 0,5...1,5 mm², 0,5 m
Környezeti paraméterek
Szabványok: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Üzemi környezeti hőmérséklet: -5...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
