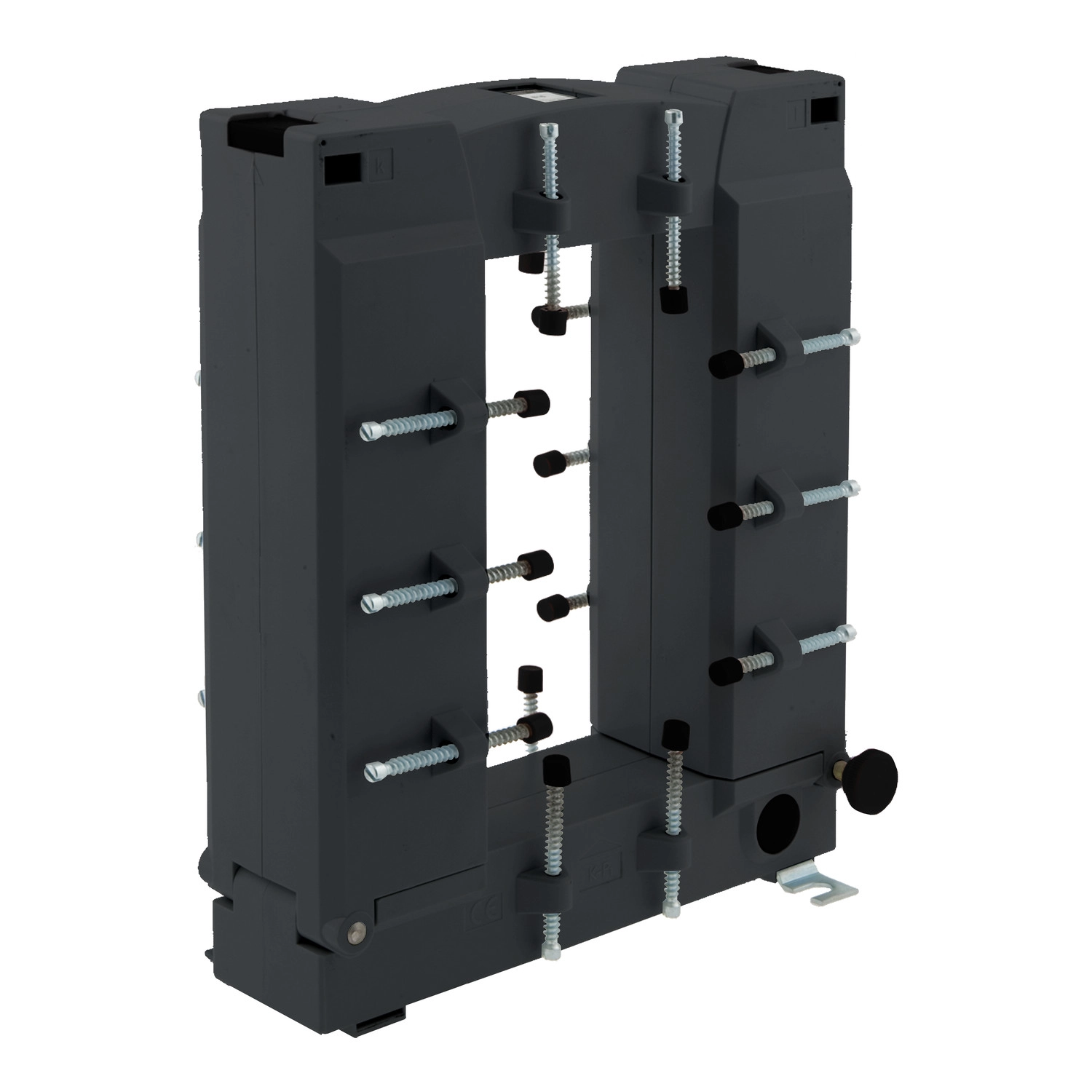

A PowerLogic Split Core Current Transformer - Type GJ, for bar - 2000A / 5A (METSECT5GJ200) egy professzionális áramváltó, amely a Schneider Electric PowerLogic termékcsaládjába tartozik. Ez a nagy teljesítményű, osztott magos áramváltó kiválóan alkalmazható olyan helyeken, ahol utólagos beépítésre vagy meglévő rendszerek bővítésére van szükség anélkül, hogy az elsődleges áramkört meg kellene szakítani.
A METSECT5GJ200 típusú áramváltó 2000A/5A áttétellel rendelkezik, ami azt jelenti, hogy 2000 amperes primer áramot alakít át 5 amperes szekunder árammá. Ez lehetővé teszi a nagy teljesítményű rendszerek áramának pontos mérését szabványos mérőműszerekkel. Az eszköz osztály 0.5 pontossági osztályba tartozik 10 VA terhelésnél, ami biztosítja a megbízható és pontos mérési eredményeket az ipari alkalmazások során. Az áramváltó konvencionális szabad levegőn történő hőárama (Ith) 2000A, és akár 120000A áramerősséget is képes elviselni 1 másodpercig, ami kiváló túlterhelés-védelmet nyújt.
A készülék kialakítása lehetővé teszi a busbar-ra (sínek) történő felszerelést, osztott magos kialakítása pedig különösen előnyös már meglévő rendszerek esetében, mivel nem szükséges az áramkör megszakítása a telepítéshez. Az áramváltó maximális biztonsági tényezője 10, névleges üzemi feszültsége kevesebb mint 720V 50Hz-en, szigetelési feszültsége pedig 3kV. A termék E szigetelési osztályba tartozik, ami megfelelő védelmet biztosít a villamos rendszerekben.
Méreteit tekintve a METSECT5GJ200 külső szélessége 195 mm (belső 85 mm), külső magassága 243 mm (belső 165 mm), mélysége pedig 79 mm. A sínek nyílása 80 x 160 mm, ami lehetővé teszi a nagyobb keresztmetszetű busbar-ok befogadását is. A termék többféleképpen is felszerelhető: csavarokkal közvetlenül a felületre vagy DIN sínre rögzíthető, így rugalmasan alkalmazható különböző telepítési környezetekben. Az áramváltó megfelelő a -5°C és +40°C közötti üzemi hőmérsékleti tartományban, tárolási hőmérséklete pedig -25°C és +70°C között lehet.
A Schneider Electric METSECT5GJ200 áramváltó megfelel a szigorú nemzetközi szabványoknak, beleértve a VDE 0414, DIN 42600-2, DIN EN 61869-1 és DIN EN 61869-2 előírásokat, ami garantálja a termék megbízhatóságát és biztonságát. Ez az áramváltó ideális választás villamos teljesítmény monitorozó rendszerekhez, energiafogyasztás méréshez és egyéb ipari alkalmazásokhoz, ahol nagy áramok pontos mérésére van szükség.
PowerLogic Split Core Current Transformer - Type GJ, for bar - 2000A / 5A műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék vagy komponens típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 10 VA-nél
Névleges áram [In]: 2000 A
Kiegészítő jellemzők
Áramváltó típusa: Sínes szabványos, osztott magos
Áramváltó áttétel: 2000/5
Konvencionális szabad levegőn történő hőáram [Ith]: 2000 A
Maximális biztonsági tényező: 10
Megengedett áram: 120000 A 1 másodpercig
Névleges üzemi feszültség [Ue]: < 720 V 50 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Rögzítési mód: Csavarokkal
Rögzítési felület: DIN sín, Felületre csavarokkal rögzíthető
Méretek
Szélesség: Külső: 195 mm, Belső: 85 mm
Magasság: Külső: 243 mm, Belső: 165 mm
Mélység: 79 mm
Elektromos szigetelési osztály: E osztály
Sínek nyílása: 80 x 160
Környezeti jellemzők
Szabványok: VDE 0414, DIN 42600-2, DIN EN 61869-1, DIN EN 61869-2
Környezeti üzemi hőmérséklet: -5...40 °C
Környezeti tárolási hőmérséklet: -25...70 °C
