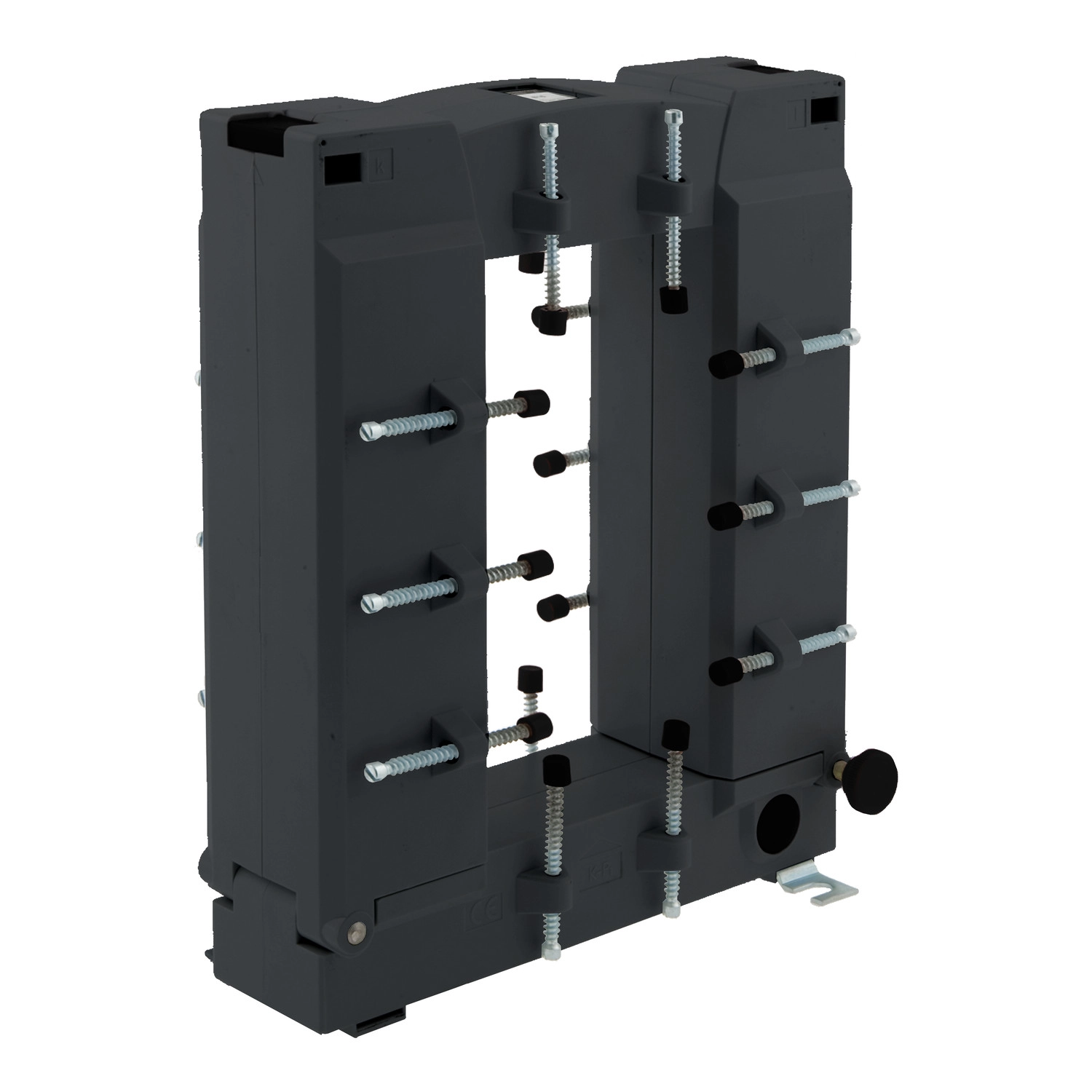

A PowerLogic Split Core Current Transformer - Type GJ egy kiemelkedő minőségű árammérő eszköz, amely kiválóan alkalmas nagyáramú elektromos rendszerek monitorozására és mérésére. A Schneider Electric METSECT5GJ100 típusszámú áramváltó kifejezetten gyűjtősínes alkalmazásokhoz lett kifejlesztve, 1000A/5A áttétellel, ami lehetővé teszi a nagy teljesítményű rendszerek biztonságos és pontos mérését.
A split core (nyitható magos) kialakítás jelentős előnyt biztosít a telepítés során, hiszen nem szükséges az áramvezető sínek megbontása a felszereléskor. Ez a praktikus tulajdonság időt és költséget takarít meg, különösen meglévő rendszerek utólagos műszerezésekor. A transzformátor 0.5 osztályú pontossággal rendelkezik 10 VA terhelésnél, ami kiváló mérési pontosságot biztosít ipari környezetben és energiaelosztó rendszerekben egyaránt. A nagy, 80 x 160 mm-es nyílás lehetővé teszi a nagyméretű gyűjtősínek befogadását is.
A PowerLogic CT áramváltó robusztus kivitelű, ellenáll a szélsőséges körülményeknek is. Működési hőmérséklettartománya -5°C és +40°C között van, míg tárolási hőmérséklettartománya -25°C és +70°C között. Az eszköz 720 V-os névleges üzemi feszültségen használható, szigetelési feszültsége pedig 3 kV, ami megfelelő védelmet biztosít. Figyelemre méltó a permissible current értéke, amely 60000 A 1 másodpercig, így rövid idejű túláram esetén is megbízható védelmet nyújt.
Telepítése rendkívül rugalmas, többféle rögzítési lehetőséggel: felszerelhető DIN sínre vagy közvetlenül felületre csavarozással. Külső méretei: 195 mm szélesség, 243 mm magasság és 79 mm mélység, míg belső méretei: 85 mm szélesség és 165 mm magasság. A transzformátor megfelel a szigorú nemzetközi szabványoknak, beleértve a VDE 0414, DIN 42600-2, DIN EN 61869-1 és DIN EN 61869-2 előírásokat. E osztályú elektromos szigeteléssel rendelkezik, és maximális biztonsági faktora 5, ami tovább növeli a megbízhatóságát és biztonságos működését a kritikus alkalmazásokban.
PowerLogic Split Core Current Transformer - Type GJ, for bar - 1000A / 5A műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0.5 osztály 10 VA teljesítménynél
Névleges áram: 1000 A
Kiegészítő információk
Áramváltó típusa: Standard gyűjtősínhez, nyitható magos
Áramáttétel: 1000/5
Konvencionális szabad levegőáramú hőáram: 1000 A
Maximális biztonsági tényező: 5
Megengedett áram: 60000 A 1 másodpercig
Névleges üzemi feszültség: < 720 V 50 Hz
Névleges szigetelési feszültség: 3 kV
Szerelési mód: Csavarokkal
Szerelési felület: DIN sín, Felületre csavarozással
Szélesség: Külső: 195 mm, Belső: 85 mm
Magasság: Külső: 243 mm, Belső: 165 mm
Mélység: 79 mm
Elektromos szigetelési osztály: E osztály
Gyűjtősín nyílás: 80 x 160
Környezeti paraméterek
Szabványok: VDE 0414, DIN 42600-2, DIN EN 61869-1, DIN EN 61869-2
Üzemi környezeti hőmérséklet: -5...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
