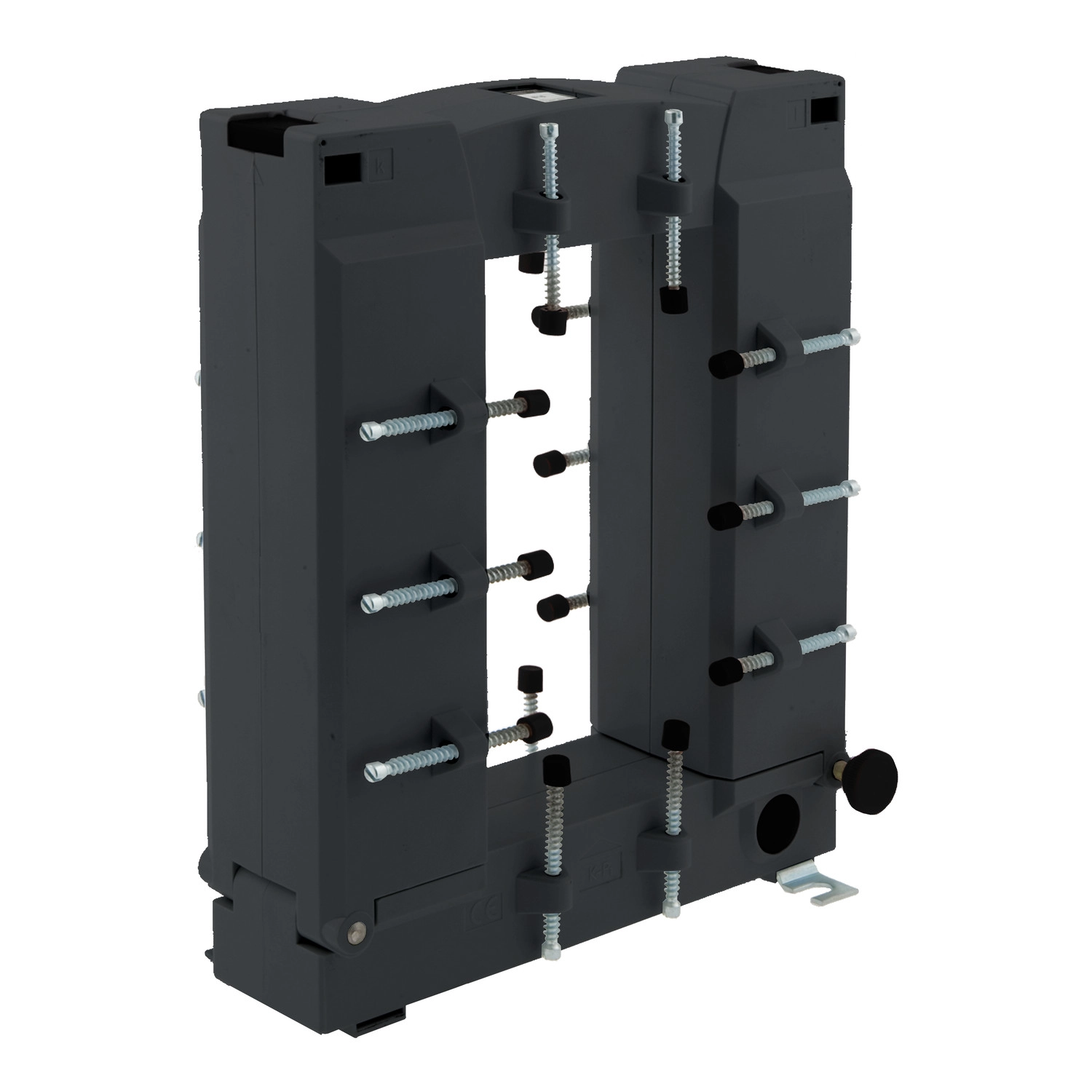

A PowerLogic Split Core Current Transformer - Type GJ, for bar - 1200A / 5A (METSECT5GJ120) a Schneider Electric kimagasló minőségű árammérő transzformátora, amely precíz áramméréssel segíti az elektromos rendszerek monitorozását és energiafelhasználás optimalizálását. Ez a 1200A/5A áttételű áramváltó a PowerLogic termékcsalád tagjaként tökéletes választás nagyobb ipari alkalmazásokhoz, ahol fontos a megbízható mérés és a biztonságos működés.
A METSECT5GJ120 áramváltó osztott magos (split core) kialakításának köszönhetően utólag is telepíthető meglévő rendszerekbe, anélkül hogy az elektromos vezetékeket le kellene csatlakoztatni. Ez jelentősen leegyszerűsíti és gyorsabbá teszi az üzembe helyezést és csökkenti a leállási időt. Az eszköz Class 0.5 pontossági osztályba tartozik 10 VA teljesítmény mellett, ami biztosítja a mérések megbízhatóságát és precizitását. Az eszköz speciálisan sínes (busbar) alkalmazásokhoz lett kialakítva, a belső nyílás 80 x 160 mm méretű, ami lehetővé teszi a nagyméretű sínek befogadását is.
Technikai szempontból a transzformátor lenyűgöző paraméterekkel rendelkezik: maximális névleges árama 1200 A, a másodlagos áramkimenet 5 A. A biztonsági faktor 5-ös értékű, a megengedett rövid idejű túláram pedig 72000 A 1 másodpercig. A névleges üzemi feszültség kevesebb mint 720 V 50 Hz mellett, míg a szigetelési feszültség 3 kV. Az E szigetelési osztályba tartozó eszköz -5°C és +40°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -25°C és +70°C között van. A transzformátor megfelel a VDE 0414, DIN 42600-2, DIN EN 61869-1 és DIN EN 61869-2 szabványoknak, ami garantálja a termék minőségét és megbízhatóságát.
A METSECT5GJ120 áramváltó többféle módon is rögzíthető: csavarokkal közvetlenül a felületre vagy DIN sínre szerelhető, így rugalmasan alkalmazható különböző telepítési helyzetekben. A külső méretei 195 mm szélesség, 243 mm magasság és 79 mm mélység, belső méretei pedig 85 mm szélesség és 165 mm magasság. Ez a termék ideális választás ipari létesítmények, adatközpontok, kereskedelmi épületek és minden olyan alkalmazás számára, ahol szükség van a nagy áramerősségek pontos és megbízható mérésére a hatékony energiagazdálkodás és a biztonságos üzemeltetés érdekében.
PowerLogic Split Core Current Transformer - Type GJ, for bar - 1200A / 5A műszaki adatok
Alapadatok
Termékcsalád: PowerLogic
Terméknév: CT
Komponens típus: Áramváltó
Másodlagos áram: 5 A
Pontossági osztály: Class 0.5 10 VA teljesítménynél
Névleges áram: 1200 A
Kiegészítő műszaki adatok
Áramváltó típus: Standard, sínes (busbar) alkalmazáshoz
Mag típus: Osztott (split core)
Áramváltó áttétele: 1200/5
Konvencionális szabad levegő termikus áram: 1200 A
Maximális biztonsági faktor: 5
Megengedett áram: 72000 A 1 másodpercig
Névleges üzemi feszültség: < 720 V 50 Hz
Névleges szigetelési feszültség: 3 kV
Szerelési mód: Csavarokkal
Szerelési felület: DIN sín, felületre szerelhető csavarokkal
Fizikai tulajdonságok
Szélesség: Külső: 195 mm, Belső: 85 mm
Magasság: Külső: 243 mm, Belső: 165 mm
Mélység: 79 mm
Elektromos szigetelési osztály: E osztály
Nyílás mérete: 80 x 160
Környezeti jellemzők
Szabványok: VDE 0414, DIN 42600-2, DIN EN 61869-1, DIN EN 61869-2
Üzemi környezeti hőmérséklet: -5...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
