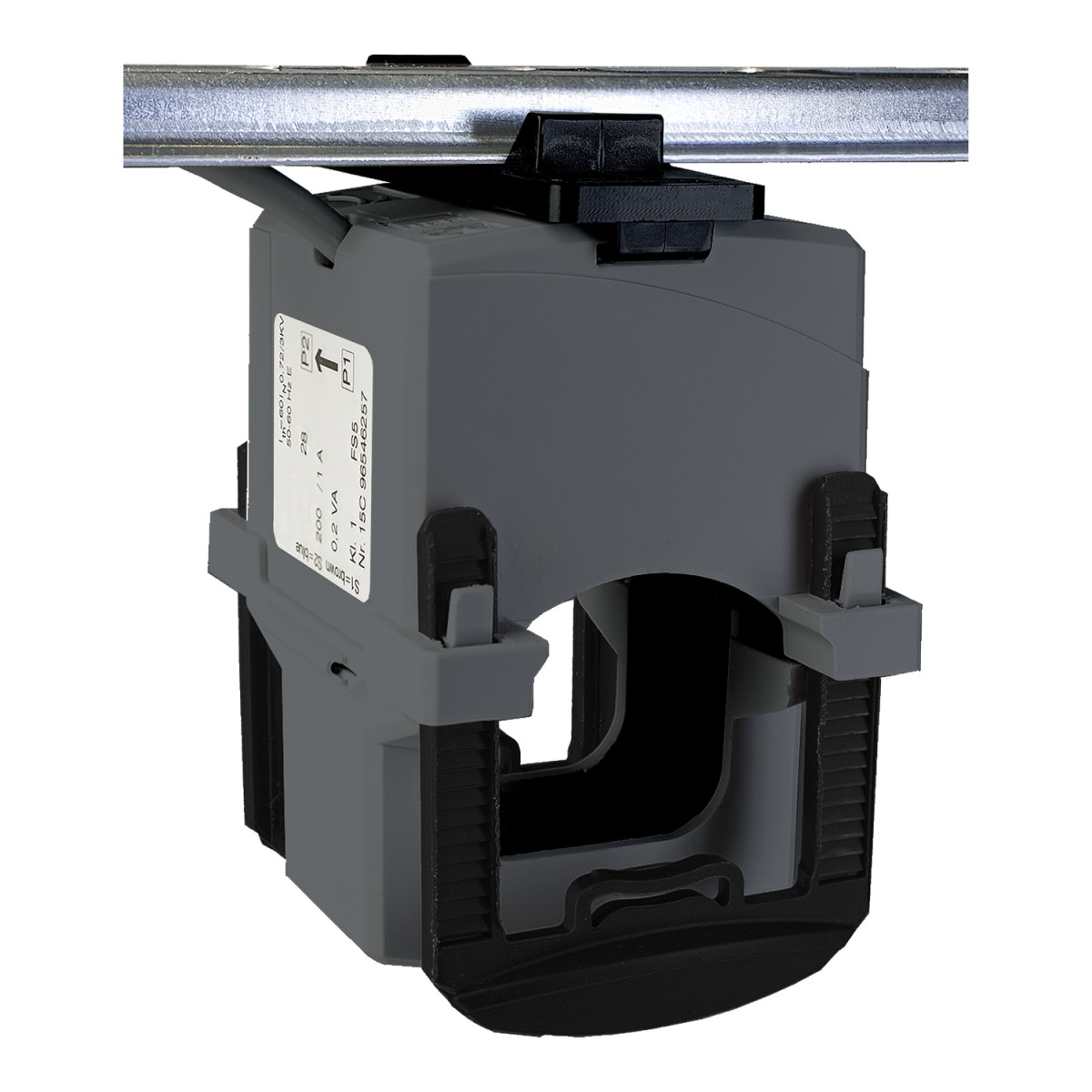

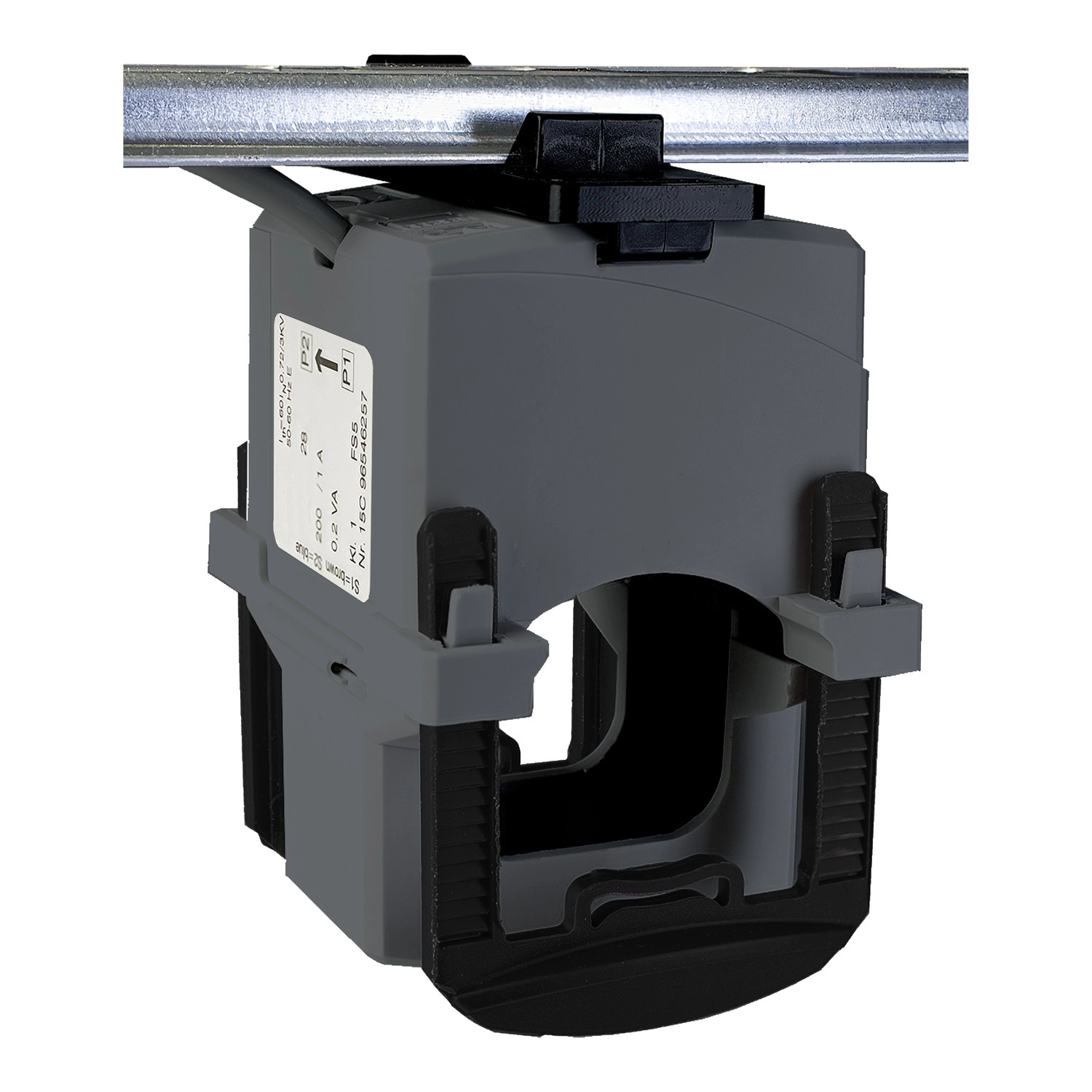

A Schneider Electric PowerLogic Split Core Current Transformer (CT) egy professzionális mérőeszköz, amelyet kifejezetten villamos rendszerek áramméréséhez fejlesztettek ki. Ez a HA típusú, kábelhez használható áramváltó ideális megoldás olyan alkalmazásokhoz, ahol a precíz árammérés elengedhetetlen, mint például ipari létesítményekben, adatközpontokban vagy nagyobb kereskedelmi épületekben.
A METSECT5HA020 típusszámú készülék különleges split core (osztott magos) kialakítása lehetővé teszi a könnyű felszerelést már meglévő villamos rendszerekbe, anélkül hogy meg kellene szakítanod az áramkört. Ez a praktikus clip-on rögzítési mód jelentősen csökkenti a telepítési időt és költségeket. A transzformátor 200/5 áttétellel rendelkezik, ami azt jelenti, hogy 200 A primer áramot képes 5 A szekunder árammá alakítani. Az 1,5 VA-nál Class 1 pontossági osztályba tartozó eszköz magas mérési pontosságot biztosít, így megbízható adatokat szolgáltat az energiafelügyelet és -menedzsment számára.
A PowerLogic CT kiváló műszaki paraméterekkel rendelkezik: 240 A konvencionális szabadlevegős termikus áramot bír el, és akár 12000 A túláramot is képes elviselni 1 másodpercig. A maximális biztonsági tényező 5. A transzformátor 720 V alatti, 50 Hz üzemi feszültségen működik, és 3 kV szigetelési feszültséggel rendelkezik, ami magas szintű biztonságot garantál. A Class E elektromos szigetelési osztály további védelmet nyújt a felhasználók számára. A készülék belső átmérője 18,4 mm, így maximum ekkora külső átmérőjű kábelekkel használható. A csatlakoztatás két darab 0,5-1,5 mm² keresztmetszetű, 0,5 m hosszú kábellel történik, ami rugalmas bekötési lehetőséget biztosít.
A transzformátor kompakt méretekkel rendelkezik: külső szélessége 49 mm, magassága 80,1 mm, mélysége pedig 59 mm. Az eszköz megfelel a DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2 és VDE 0414 szabványoknak, így biztosítva a megbízható és biztonságos működést. A PowerLogic CT széles hőmérsékleti tartományban, -5°C és +50°C között használható, tárolása pedig -25°C és +70°C között megengedett. A Schneider Electric PowerLogic METSECT5HA020 áramváltó tökéletes választás pontos, megbízható áramméréshez, különösen olyan helyeken, ahol a meglévő rendszerbe történő beavatkozást minimalizálni szeretnéd.
PowerLogic Split Core Current Transformer - Type HA, for cable - 0200A / 5A műszaki adatok
Alap jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Termék típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: Class 1 at 1.5 VA
Névleges áram [In]: 200 A
Kiegészítő információk
Áramváltó típusa: Standard kábelhez, Split core (osztott magos)
Áramváltó áttétel: 200/5
Konvencionális szabadlevegős termikus áram [Ith]: 240 A
Maximális biztonsági tényező: 5
Megengedett túláram: 12000 A 1 másodpercig
Névleges üzemi feszültség [Ue]: < 720 V 50 Hz
Névleges szigetelési feszültség [Ui]: 3 kV
Rögzítési mód: Clip-on
Szélesség: Külső: 49 mm
Magasság: Külső: 80.1 mm
Mélység: 59 mm
Átmérő: 18.4 mm belső
Elektromos szigetelési osztály: Class E
Kábel külső átmérő: 18.4 mm
Csatlakozások - terminálok: 2 kábel, 0.5...1.5 mm², 0.5 m
Környezeti jellemzők
Szabványok: DIN EN 60044-1, DIN EN 61869-1, DIN EN 61869-2, VDE 0414
Működési környezeti hőmérséklet: -5...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
