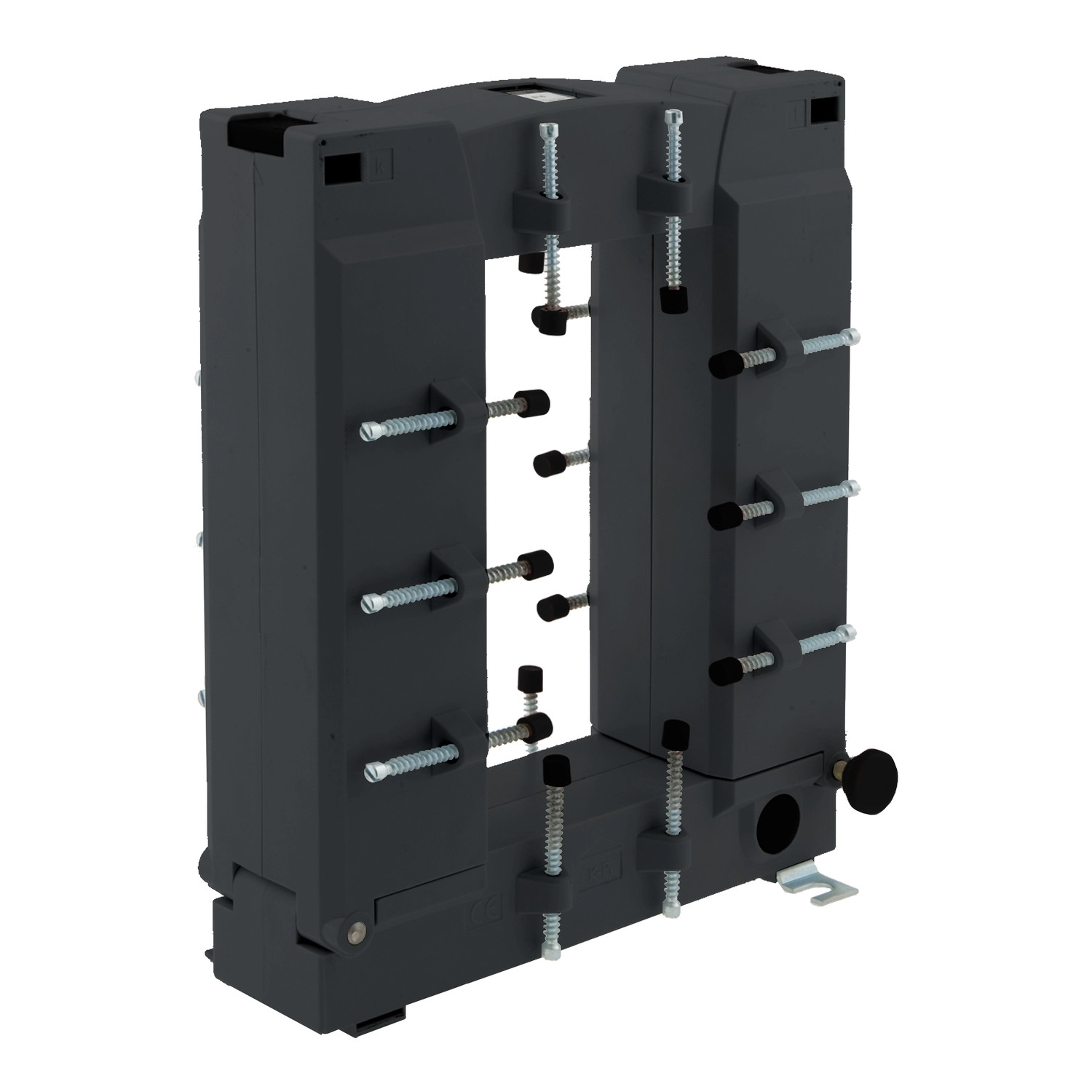

A PowerLogic Split Core Current Transformer - Type GJ, for bar - 3000A/5A (METSECT5GJ300) egy professzionális áramváltó, amely a Schneider Electric PowerLogic termékcsaládjának tagja. Ez a split core (osztott magos) kivitelű áramváltó kiválóan alkalmas már meglévő rendszerekbe történő utólagos beszerelésre, mivel nem szükséges a meglévő vezetékek megbontása a telepítéshez.
A METSECT5GJ300 típusú áramváltó 3000 A névleges primer áram mellett 5 A szekunder áramot szolgáltat, így 600:1 áttételi aránnyal rendelkezik. A készülék pontossági osztálya 0,5 osztály 15 VA teljesítmény mellett, ami biztosítja a megbízható és pontos mérési eredményeket az energiamonitorozáshoz és elszámolási alkalmazásokhoz. A készülék maximum biztonsági faktora 10, és képes akár 180000 A áram elviselésére is 1 másodpercig, ami kiemelkedő túláram védelmet biztosít.
A PowerLogic METSECT5GJ300 áramváltó kompakt méretekkel rendelkezik, külső méretei 195 mm (szélesség) x 243 mm (magasság) x 79 mm (mélység), míg a belső nyílásméretei 85 mm x 165 mm. A készülék különlegessége, hogy a belső nyílás 80 x 160 mm-es sínek fogadására alkalmas. A transformer többféleképpen szerelhető: csavarokkal közvetlen felületre vagy DIN sínre. Üzemi hőmérséklet-tartománya -5°C és 40°C között mozog, míg tárolási hőmérséklete -25°C és 70°C között van. Névleges szigetelési feszültség 3 kV, a névleges üzemi feszültsége pedig kevesebb mint 720 V 50 Hz frekvencián.
A készülék megfelel a szigorú európai szabványoknak, beleértve a VDE 0414, DIN 42600-2, DIN EN 61869-1 és DIN EN 61869-2 szabványokat. Az E osztályú elektromos szigetelés további biztonságot nyújt a felhasználók számára. Ez az áramváltó ideális választás nagyteljesítményű ipari rendszerek, elosztóhálózatok és energiagazdálkodási rendszerek áramméréséhez, ahol fontos a nagy áramerősségek pontos mérése és a biztonságos működés.
PowerLogic Split Core Current Transformer - Type GJ, for bar - 3000A / 5A műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméknév: CT
Komponens típusa: Áramváltó
Szekunder áram: 5 A
Pontossági osztály: 0,5 osztály 15 VA teljesítménynél
Névleges áram: 3000 A
Kiegészítő jellemzők
Áramváltó típusa: Sínes, osztott magos kivitel
Áramváltó áttételi aránya: 3000/5
Hagyományos szabad levegős termikus áram: 3000 A
Maximum biztonsági faktor: 10
Megengedett áram: 180000 A 1 másodpercig
Névleges üzemi feszültség: < 720 V 50 Hz
Névleges szigetelési feszültség: 3 kV
Szerelési jellemzők
Szerelési mód: Csavarokkal
Szerelési felület: DIN sín, Felületre csavarozva
Szélesség: Külső: 195 mm, Belső: 85 mm
Magasság: Külső: 243 mm, Belső: 165 mm
Mélység: 79 mm
Elektromos szigetelési osztály: E osztály
Sínek nyílása: 80 x 160
Környezeti jellemzők
Szabványok: VDE 0414, DIN 42600-2, DIN EN 61869-1, DIN EN 61869-2
Üzemi környezeti hőmérséklet: -5...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
